Характеристики симистора, цоколевка и аналоги

Согласно техническим характеристикам, BTA16-600B – это кремниевый симметричный тиристор (симистор) средней мощности. Используется в системах автоматического управления и регулирования. Например, в качестве переключателя в схемах запуска асинхронных двигателей, регуляторах нагрева и освещённости. Отлично подходит для применения в цепях с индуктивной нагрузкой, благодаря присущим ему хорошим коммутационным параметрам.

Цоколевка

Производители выпускают BTA16-600B в корпусе ТО-220АВ, в нем и будет рассмотрена цоколевка. Если расположить симистор лицевой стороной к себе, а ножки направить вниз, то выводы будут расположены в таком порядке:

• слева – первый силовой электрод;
• в середине второй;
• справа – управляющий.

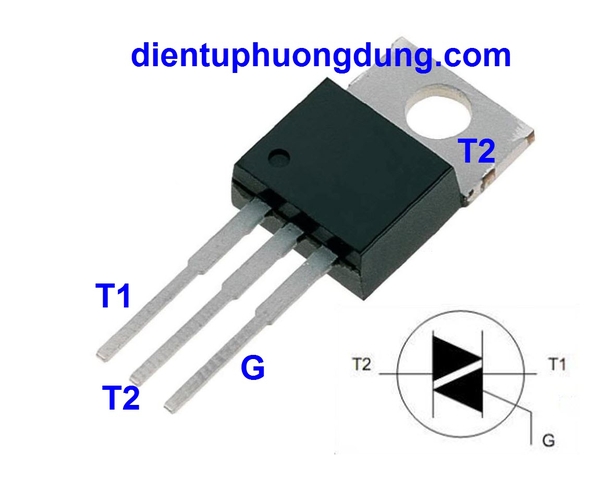

Наглядно ознакомиться с внешним видом и размерами устройства можно по рисунку, расположенному выше.

Технические характеристики

Теперь рассмотрим максимально допустимые технические параметры. Их требуется учитывать в первую очередь при проектировании новых схем и рассмотрении возможных кандидатов на замену. Их тестируют при температуре +25°С.

Характеристики BTA16-600B:

• повторяющееся пиковое напряжение в закрытом состоянии V_DRM = 600 В;
• повторяющееся пиковое обратное напряжение V_RRM = 600 В;
• неповторяющийся пиковый ток в открытом состоянии I_T(RMS) = 16 А;
• неповторяющийся пиковый ток в открытом состоянии I_TSM = 160 А;
• диапазон температур хранения от -45 до +150°С;
• рабочая температура перехода +110°С.

Поле максимальных требуется ознакомиться с электрическими параметрами. От них зависит, в каких схемах можно использовать BTA16-600B. Их измерение также проводилось при температуре +25°С. Другие важные параметры, влияющие на результаты тестирования, приведены в колонке «Условия измерения» следующей таблицы.

Электрические характеристики симистора BTA16-600B (при Т = +25 оC)
Параметры	Режимы измерения		Обозн.	min	max	Ед. изм
Повторяющееся пиковое напряжение в выключенном состоянии	ID = 0,1 мA		VDRM	600		В
Повторяющееся пиковое обратное напряжение	ID = 0,5 мA		VRRM	600		В
Ток открытия затвора	VD = 12 В, RL =100 Ом	T2+ G+	IGT		50	мА
		T2+ G-			50
		T2- G-			50
		T2- G+			100
Напряжение открытия затвора	VD = 12 В, RL =100 Ом	T2+ G+	VGT		1,5	В
		T2+ G-			1,5
		T2- G-			1,5
		T2- G+			1,8
Ток удержания	IT = 500 мA, IGT = 50 мA		IH		50	мА
Напряжение в открытом состоянии	IT = 22,5 A		VT		1,6	В

Большинство электронных устройств выходят из строя из-за перегрева. Поэтому важно использовать качественную систему теплоотвода, а для этого нужно знать тепловые характеристики, для BTA16-600B они имеют такие значения:

• термическое сопротивление кристалл – корпус R_Θj—c ≤ 2,2 °С/Вт;
• термическое сопротивление кристалл – воздух R_Θj—c ≤ 60 °С/Вт.

Аналоги

Симисторы, являющиеся полными аналогами рассматриваемого BTA16-600B:

• Q4015L;
• Q6015L.

При необходимости для замены можно также использовать следующие симметричные тиристоры:

• BT139x-500;
• BT139x-600;
• MAC15A6;
• Q4015L5;
• MAC15-8FP.

Но в этом случае, перед принятием решения, следует ознакомиться с особенностями схемы, в которой вы хотите использовать устройство и его техническими характеристиками.

Производители

Основными мировыми изготовителями симметричных тиристоров BTA16-600B являются следующие зарубежные компании:

• Inchange Semiconductor Company Limited;
• First Silicon;
• Kersemi Electronic;
• Tiger Electronic;
• Comset Semiconductor.

Рассматриваемые тиристоры можно также приобрести в отечественных магазинах. Там вы можете найти продукцию таких иностранных фирм:

• STMicroelectronics;
• WeEn Semiconductors.

Скачать datasheet от каждого их них можно в разделе DataSheet.

Симистор (триак) — описание, принцип работы, свойства и характеристики

Справочные данные популярных отечественные симисторов и зарубежных
триаков. Простейшие схемы симисторных регуляторов мощности.

Ну что ж! На предыдущей странице мы достаточно плотно обсудили свойства и характеристики полупроводникового прибора под названием тиристор, неуважительно обозвали его «довольно архаичным», пришло время выдвигать внятную альтернативу.
Симистор пришёл на смену рабочей лошадке-тиристору и практически полностью заменил его в электроцепях переменного тока.
История создания симистора также не нова и приходится на 1960-е годы, причём изобретён и запатентован он был в СССР группой товарищей из Мордовского радиотехнического института.

Итак:
Симистор, он же триак, он же симметричный триодный тиристор — это полупроводниковый прибор, являющийся разновидностью тиристора, но, в отличие от него, способный пропускать ток в двух направлениях и используемый для коммутации нагрузки в цепях переменного тока.

Рис.1

На Рис.1 слева направо приведены: топологическая структура симистора, далее расхожая, но весьма условная, эквивалентная схема, выполненная на двух тиристорах и, наконец, изображение симистора на принципиальных схемах.
МТ1 и МТ2 — это силовые выводы, которые могут обозначаться, как Т1&Т2; ТЕ1&ТЕ2; А1&А2; катод&анод. Управляющий электрод, как правило, обозначается латинской G либо русской У.

Глядя на эквивалентную схему, может возникнуть иллюзия, что симистор относительно горизонтальной оси является элементом абсолютно симметричным, что даёт возможность как угодно крутить его вокруг управляющего электрода.

Это не верно!!!
Точно так же, как у тиристора, напряжение на управляющий электрод симистора должно подаваться относительно условного катода (МТ1, Т1, ТЕ1, А1).
Иногда производитель может обозначать цифрой 1 «анодный» вывод, цифрой 2 — «катодный», поэтому всегда важно придерживаться обозначений, приведённых в паспортных характеристиках на прибор.

Полярность открывающего напряжения должна быть либо отрицательной для обеих полярностей напряжения на условном аноде, либо совпадать с полярностью «анодного» напряжения (т.е. быть плюсовой в момент прохождения положительной полуволны и минусовой — в момент прохождения отрицательной).

Приведём вольт-амперную характеристику тиристора и схему, реализующую самый простой способ управления симисторами — подачу на управляющий электрод прибора постоянного тока с величиной, необходимой для его включения (Рис.2).

Рис.2

Огромным плюсом симистора перед тиристором является возможность в штатном режиме работать с разнополярными полупериодами сетевого напряжения. Вольт-амперная характеристика является симметричной, надобности в выпрямительном мосте — никакой, схема получается проще, но главное — исключается элемент (выпрямитель), на котором вхолостую рассеивается около 50% мощности.

Давайте рассмотрим работу симистора при подаче на его управляющий вход постоянного тока отрицательной полярности (Рис.2 справа), ведь мы помним, что именно такая полярность открывающего напряжения является универсальной и для положительных, и для отрицательных полупериодов напряжения сети. На самом деле, всё происходит абсолютно аналогично описанной на предыдущей странице работе тиристора.

Повторим пройденный материал.

1. Для начала рассмотрим случай, когда управляющий электрод симистора отключен (S1 на схеме разомкнут, Iу на ВАХ равен 0). Тока через нагрузку нет (участки III на ВАХ), симистор закрыт, и для того, чтобы его открыть, необходимо поднять напряжение на «аноде» симистора настолько, чтобы возник лавинный пробой p-n-переходов полупроводника.
Оговоримся — зафиксировать нам этот процесс не удастся, потому что величина этого напряжения составляет несколько сотен вольт и, как правило, превышает амплитудное значение напряжения сети.
Тем не менее — при достижении этого уровня напряжения (точки II на ВАХ) симистор отпирается, падение напряжения между силовыми выводами падает до единиц вольт, нагрузка подключается к сети — наступает рабочий режим открытого симистора (участки I на ВАХ).

Чтобы закрыть симистор, нужно снизить протекающий через нагрузку ток (или напряжение на «аноде») ниже тока удержания.

2. Для того чтобы снизить величину напряжения включения симистора, следует замкнуть S1 и, тем самым, подать на управляющий электрод ток, задаваемый значением переменного резистора R1. Чем больше ток Iу, тем при меньшем анодном напряжении происходит переключение симистора в проводящее состояние.
А при какой-то величине тока управляющего электрода, называемой током спрямления (на ВАХ не показано), горба на характеристике вообще не будет, и напряжение открывания симистора составит незначительную величину, исчисляемую единицами вольт.

Абсолютно так же, как и в прошлом пункте, чтобы закрыть симистор, необходимо снизить протекающий через нагрузку ток (или напряжение на «аноде») ниже значения тока удержания.

То бишь — всё полностью аналогично тиристору. Для открывания симистора следует подать на управляющий электрод прибора постоянный ток с величиной, необходимой для его включения, для закрывания — снизить протекающий через нагрузку ток (или напряжение на «аноде») ниже значения тока удержания.
Т.е. в нашем случае, представленном на Рис.2 — симистор будет открываться при замыкании S1 в каждый момент превышения «анодным» напряжением некоторого значения, зависящего от номинала R1, а закрываться с каждым полупериодом сетевого напряжения в момент приближения его уровня к нулевому значению.

Описанный выше способ управления симистором посредством подачи на управляющий электрод постоянного напряжения обладает существенным недостатком — требуется довольно большой ток (а соответственно и мощность) управляющего сигнала (по паспорту — до 250мА для КУ208). Поэтому в большинстве случаев для управления симисторами используется импульсный метод, либо метод, при котором открытый симистор шунтирует цепь управления, не допуская бесполезного рассеивания мощности на её элементах.

В качестве примера рассмотрим простейшую, но вполне себе работоспособную схему симисторного регулятора мощности, позволяющего работать с нагрузками вплоть до 2000 Вт.

Рис.3

Как можно увидеть, на схеме помимо симистора VS2 присутствует малопонятный элемент VS1 — динистор. Для интересующихся отмечу — на странице ссылка на страницу мы подробно обсудили принцип работы, свойства и характеристики приборов данного типа.

А теперь — как это всё работает?
В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения конденсатор С1 заряжается через последовательно соединённые резисторы R1 и R2. Причём увеличение напряжения на конденсаторе С1 отстаёт (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления резисторов и номинала ёмкости С1. Чем выше значения резисторов и конденсатора — тем больше сдвиг по фазе.
Заряд конденсатора продолжается до тех пор, пока напряжение на нём не достигнет порога пробоя динистора (около 35 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечёт ток, определяемый суммарным сопротивлением открытого симистора и нагрузки.
При этом симистор остаётся открытым до конца полупериода, т.е. момента, когда полуволна сетевого напряжения приблизится к нулевому уровню.
Переменным резистором R2 устанавливают момент открывания динистора и симистора, производя тем самым регулировку мощности, подводимой к нагрузке.

При действии отрицательной полуволны принцип работы устройства аналогичен.

Диаграммы напряжения на нагрузке при различных значениях переменного резистора приведены на Рис.3 справа.

Для предотвращения ложных срабатываний триаков, вызванных переходными процессами в индуктивных нагрузках (например, в электродвигателях), симисторы должны иметь дополнительные компоненты защиты. Это, как правило, демпферная RC-цепочка (снабберная цепь) между силовыми электродами триака, которая используется для ограничения скорости изменения напряжения (на схеме Рис.3 показана синим цветом).
В некоторых случаях, когда нагрузка имеет ярко выраженный ёмкостной характер, между силовыми электродами необходима индуктивность для ограничения скорости изменения тока при коммутации.

А под занавес приведём основные характеристики отечественных симисторов и зарубежных триаков.

Тип	U макс, В	I max, А	Iу отп, мА
КУ208Г	400	5
BT 131-600	600	1
BT 134-500	500	4
BT 134-600	600	4
BT 134-600D	600	4
BT 136-500Е	500	4
BT 136-600Е	600	4
BT 137-600Е	600	8
BT 138-600	600	12
BT 138-800	800	12
BT 139-500	500	16
BT 139-600	600	16
BT 139-800	800	16
BTA 140-600	600	25
BTF 140-800	800	25
BT 151-650R	650	12
BT 151-800R	800	12
BT 169D	400	12
BTA/BTB 04-600S	600	4
BTA/BTB 06-600C	600	6
BTA/BTB 08-600B	600	8
BTA/BTB 08-600C	600	8
BTA/BTB 10-600B	600	10
BTA/BTB 12-600B	600	12
BTA/BTB 12-600C	600	12
BTA/BTB 12-800B	800	12
BTA/BTB 12-800C	800	12
BTA/BTB 16-600B	600	16
BTA/BTB 16-600C	600	16
BTA/BTB 16-600S	600	16
BTA/BTB 16-800B	800	16
BTA/BTB 16-800S	800	16
BTA/BTB 24-600B	600	25
BTA/BTB 24-600C	600	25
BTA/BTB 24-800B	800	25
BTA/BTB 25-600В	600	25
BTA/BTB 26-600A	600	25
BTA/BTB 26-600B	600	25
BTA/BTB 26-700B	700	25
BTA/BTB 26-800B	800	25
BTA/BTB 40-600B	600	40
BTA/BTB 40-800B	800	40
BTA/BTB 41-600B	600	41
BTA/BTB 41-800B	800	41
MAC8M	600	8
MAC8N	800	8
MAC9M	600	9
MAC9N	800	9
MAC12M	600	12
MAC12N	800	12
MAC15M	600	15
MAC12N	800	15

Симисторы с обозначение BTA отличаются от других наличием изолированного корпуса.
