Домофон подключение трубки: Как подключить новую трубку домофона вместо имеющейся

• P.S.: Пожалуйста, проверяйте корректность работы трубки после ее установки. Некорректная работа Вашей трубки может повлечь некорректную работу домофонной системы всего подъезда и доставить неудобства Вашим соседям.

Ключи и трубки для домофона

Домофонная трубка является необходимой частью любого аудиодомофона, или работать в составе аудиопанели. Функционально трубка для домофона не имеет различий с обыкновенной телефонной трубкой и предназначена для передачи голосовой связи между посетителем и человеком находящимся внутри помещения.

Фирма «Прерогатива» занимается поставков ключей, установкой и заменой трубок для домофона всех известных моделей домофонов COMMAX, KOCOM, HYUNDAI, RAINMANN, ЭЛТИС, ВИЗИТ, ACTIVISION, LASKOMEX и других домофонов

Мы поможем вам подобрать оборудование и произведем его монтаж, а при необходимости отремонтируем домофоны и другие системы доступа.

Подключение трубки

В современных домофонных системах управление замком и голосовая связь совмещены в одной домофонной трубке. Трубки для домофонов отличаются по качеству изготовления, техническим параметрам, цене и способу подключения их к домофону. С разными моделями аудиодомофона работает та или иная трубка, в подборе необходимого оборудования вам могут помочь наши специалисты.

Установка трубки для домофона должна производиться мастером, так как результатом неверного подключения трубки для домофона обычно становится некорректная работа всей системы.

Стоимость трубок:
Уточняйте наличие и стоимость по телефону

Монтаж:
• Для клиентов на обслуживании — замена бесплатна
• Для остальных — уточняйте по телефону

Ключи для домофона

Компания занимается продажей любых ключей для домофона. Ключи бывают нескольких видов и различаются по принципу работы.

Кроме того, существует 2 категории: ключи, в которых индивидуального кода изначально нет и он зашивается программатором(к примеру при копировании) и ключи, в которых индивидуальный код зашивается единожды при его изготовлении. Последние работают гораздо надежнее и служат дольше, единственным их минусом является то, что для того чтобы ключ начал отпирать домофон — его нужно записать в память самого домофона.

Подключение трубки домофона

При выходе из строя старой трубки домофона, или ее замены на более современный по дизайну вариант зачастую возникает вопрос: Смогу ли я своими руками заменить трубку домофона, и что для этого нужно?

Можем смело утверждать: замена трубки домофона под силу каждому! Подключение трубки не требует пайки и специальных навыков. Нужна лишь отвертка и несколько минут времени!

Инструкция по установке трубок Cyfral Unifon (модификации U, B )

1. Для подключения трубки польского производителя Cyfral Unifon (модификаций U, B) первым шагом Вам необходимо открыть корпус базы, поскольку клеммы для подключения провода находятся внутри. Для этого открутите шуруп и аккуратно снимите верхнюю крышку, закреплённую на основании при помощи внутренних направляющих.

2. Далее подведите две жилы провода к контактам, соблюдая полярность, и зажмите их при помощи отвёртки. Если Вы перепутали «+» и «-» на контактах – ничего страшного не произойдет, трубка просто не будет работать, или будет работать некорректно. В таком случае необходимо просто поменять контакты местами. P.S. Можно не бояться случайно замкнуть провода руками. По ним в состоянии покоя напряжение не протекает, а в момент вызова подается всего 12 вольт, что слишком мало чтобы человек его даже почувствовал.
3. Убедившись в корректной работе трубки закрепите ее на стену, соберите корпус, и наслаждайтесь отличным внешним видом и прекрасной стабильностью работы устройства.


Инструкция по установке трубки Цифрал (РФ)

Трубки российской торговой марки Цифрал отличаются самым простым способом установки, поскольку для подключения провода не требуют разборки корпуса. Всё что Вам понадобится – отсоединить провод от старой трубки, при этом запомнив какая из жил была подключена на клему «+», а какая на клему «-», и, используя отвёртку, закрепить 2 жилы на контактах новой трубки, соблюдая полярность. Каждый контакт на трубках Цифрал обозначен соответствующим символом «+» и «-». Если Вы перепутали «+» и «-» на контактах – ничего страшного не произойдет, трубка просто не будет работать, или будет работать некорректно. В таком случае необходимо просто поменять контакты местами.

• P.S.: Пожалуйста, проверяйте корректность работы трубки после ее установки. Некорректная работа Вашей трубки может повлечь некорректную работу домофонной системы всего подъезда и доставить неудобства Вашим соседям.

Подключение домофона: схема и видео подключения

Автор Фома Бахтин На чтение 3 мин. Просмотров 4.5k. Опубликовано 10 марта Обновлено 19 ноября

Прежде чем приступить к подключению домофона, необходимо знать, что бывает он двух типов: цифровой и координатно-матричный, а при этом еще и индивидуальный, или многоабонентский. Такая сложная типология говорит также о том, что самостоятельная установка домофона чрезвычайно сложна и может вызвать множество вопросов, на которые в состоянии ответить только специалист.

Помните, что любая ошибка может привести к ошибке в коммутации, ваш домофон может перестать работать, или будет работать с постоянными сбоями. Наиболее простой способ подключения – это использование индивидуального домофона. Тогда вы не будете связаны с другими жильцами. Однако в многоквартирных домах едва ли это окажется выходом из положения. При этом для установки такого домофона вам потребуется изучить схему и инструкцию, а также обладать хоть какими-то знаниями по электронике.

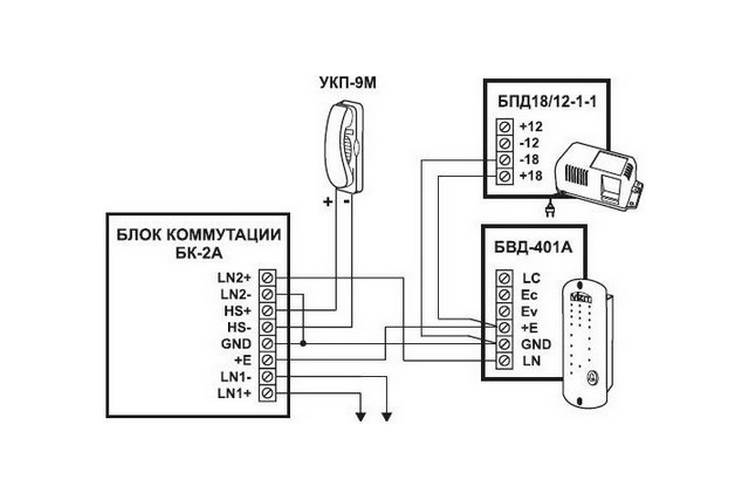

Схема подключения домофона

Когда вы готовы приступить к установке и подключению подъездного домофона, не забывайте, что придется проложить протяженную коммуникацию, если ее уже нет. Работа вашего домофона будет напрямую зависеть от того, насколько точно и качественно вы настроите все модули и проложите соединительные провода. Скорее всего, максимальное расстояние между приемной и вызывной панелью окажется около пятидесяти метров. Такой расчет позволяет использовать кабель с сечением 0,65кв.мм. Если же вы хотите увеличить расстояние, то и сечение кабеля должно быть больше.

При подключении индивидуального домофона, или даже многоканального мы рекомендуем воспользоваться помощью тех, кто уже занимался самостоятельным подключением домофона. Опираться следует на конкретную инструкцию, не нужно пытаться подключить домофон одной фирмы по схеме к домофону другой. Не трудно предположить, что вероятность неправильного подключения в таком случае возрастет в разы. Провода на панели вызова должны быть подключены к соответствующим: видео к видео, аудио к аудио. Также не забывайте, что пар проводов должно быть две: одна для аудиосвязи, вторая для питания.

Подключение трубки домофона своими руками

Однако не редки случаи, когда вы переезжаете в квартиру, в которой нет домофонной трубки, а сам домофон в подъезде уже установлен. Вполне возможно, что предыдущим хозяевам она не была нужна, но вы столкнулись с проблемой подключения этой самой трубки.

Очень важно правильно подключить трубку, так как в ином случае ее некорректная работа отразится не только на ней самой, но и на соседних квартирах. Чтобы приступить к подключению трубки, нужно найти понятную вам инструкцию, а лучше всего – вызвать мастера, и купить нужную трубку. Вам придется узнать принцип устройства схемы включения вашего домофона и, исходя из этого, отправиться в специализированный магазин, где вам предложат подходящую к вашей системе трубку.

Подключение электромагнитного замка к домофону

Как известно, электромагнитные замки являются единственными запорными устройствами, которые рекомендованы для установки в подъездах. При подключении подобного замка к домофону мы настоятельно рекомендуем воспользоваться услугами специалистов. Прямая зависимость работы такого замка от подачи питания является главным отличием электромагнитного замка от всех других.

Питание домофона нужно осуществить с помощью штатного источника питания от сети переменного тока, это поможет избежать трудных ситуаций с отказом работы подобного замка. Любой сбой в питании может привести к тому, что электромагнитный замок будет выведен из строя, и уж тут точно не обойтись без специалистов.

Монтаж видеодомофона своими руками на примере

Установка домофона и подключение домофона. Домофонные Системы.

Подключение домофона | Видеосистемы

У домофона четырехпроводная модель подключения. Провода отвечают за аудио и видеосигнал, а также за подачу питания к панели вызова.

Если рассматривать подъездный домофон, подключение происходит напрямую к вызывной панели, которая в свою очередь соединяется с считывателем, контроллером и замком.
Внутри квартиры устанавливается монитор, а с внешней стороны панель. После зачистки проводов на вызывной панели и мониторе, необходимо соединить их по цветам.
В частных домах 4-х жильный кабель КВК прокладывается до панели, провода от монитора соединяются аналогичным образом. После подключения провода необходимо скрыть в стене или за корпусом вызывной панели.

В подъездах подключение домофона к видеодомофону осуществляется после выполнения работ по сопряжению.

Процесс подключения можно объединить в три этапа:

• протягивание кабеля от слаботочного щитка на этаже до квартиры абонента;
• подключение блока сопряжения домофона по типу подъездной системы;
• Программирование вызова в квартиру.

Блок сопряжения обеспечивает аудиосвязь с дверью подъезда и ее управление. Если в вызывной панели предусмотрена камера видеонаблюдения, то в слаботочный щит встраивается видеокоммутатор.

Подъездные системы бывают двух типов: координатные и цифровые.

Подключение координатного домофона полярно, программирование не требуется. Коммутатор подключается к квартирам при помощи многожильного кабеля, который протягивается к каждой квартире.

Подключение цифрового домофона требует программирования номера квартиры. Внутрь абонентской трубки встраиваются перемычки. Все трубки выводятся на один провод, от которого проходят ветви в каждую квартиру. Трубка подключается к домофону с помощью двужильного кабеля.

Для подключения трубки КВК кабель протягивается от слаботочного щита в помещение, где укладывается в кабель каналы. Это исключит возможность его механического повреждения, и не нарушит интерьер.

Переговорная трубка должна соответствовать типу домофонной системы. Производители не дают гарантий совместимости трубок с конкурирующими брендами. Поэтому, если Вы не уверены в правильности выбора трубки, рекомендуем обратиться к специалистам, прежде чем приобретать.

Мы работаем в сфере установки и подключения домофонных систем с 2006 года. Можем подобрать оптимальное оборудование, доставить и произвести монтаж в день обращения.

Оставить заявку на установку и подключение домофона можно на нашем сайте онлайн или по телефону.

Установка, ремонт, замена трубки домофона в Москве и других городах РФ

Обращайтесь

Мы подробнее расскажем о нашей работе и обсудим детали сотрудничества.

Звоните ежедневно с 10:00 до 21:00.

 8-800-333-35-18

Все мы слышали выражение: «Мой дом — моя крепость!». Неудивительно, что в каждом доме производится установка подъездного домофона и надежной двери. Но даже в крепости бывает не все надежно, и, в один не очень прекрасный момент, трубка домофона перестает работать. В такой ситуации, как правило, не нужна замена домофона (цена различна). В 9 из 10 случаях неполадка устраняется с помощью ремонта.

Энергозатратное решение (и бесплатное) для подобной ситуации – постоянно созваниваться по телефону с ожидаемыми визитерами, а потом спускаться к двери подъезда, чтобы вручную её открыть. Но самый простой и удобный вариант – просто провести ремонт трубки домофона, чтобы с комфортом управлять доступом.

 Почему ломаются трубки домофона

Существуют разные причины, по которым трубка домофона выходит из строя:

1. От старости. В старых домах монтаж домофона и установка трубки домофона в квартире (цена оборудования и монтажа была высокой) производились в 2000-е годы. За десятилетия оборудование морально устарело и многократно превысило эксплуатационный ресурс.
2. Физическое воздействие (удар или влага). Хотя домофонные трубки выполняются в прочном корпусе, случаются ситуации, когда они, все-таки, ломаются. К примеру, при переезде в дом заносили мебель и случайно ударили трубку домофона тяжелым диваном, а может быть вода попала внутрь трубки и замкнула все контакты. За многолетнюю практику мы сталкивались с различными ситуациями.
3. Некомпетентные монтажники. Бывает и такое, что у соседей была проведена некачественная установка домофона в квартире (цена для соседей была минимальна), а из строя вышло ваше оборудование.
4. Заводской брак. Иногда трубка перестает работать без очевидных причин. А все дело в том, что на заводе была некачественно проведена пайка или попал мусор, который со временем замкнул цепи платы.

Установка трубки домофона в квартире цена

Прежде чем приступить к монтажным работам, необходимо разобраться с типом используемой аппаратуры. Трубки домофонов различаются между собой принципиальной схемой связи. На данный момент таких схем две:

1. Цифровая. Прогрессивная схема подключения, при которой все трубки домофона подключены к одной низковольтной линии (5-8 V). Каждой трубке присваивается конкретный адрес (код). Специалист-монтажник (настройщик) устанавливает перемычки центральной платы в определенное положение.

Сложность такого метода заключается в том, что нет единого стандарта программирования и каждый производитель реализует его по-разному. Это требует обширных знаний по работе с оборудованием различных производителей. Если произведена неправильная настройка и установка домофона в доме, цена такой ошибки – отсутствие возможности всех жителей подъезда использовать домофон.

1. Координатная. Классическая модель подключения. В ней каждая трубка имеет отдельную пару проводов, ведущих в коммутатор (это устройство соединяет различные линии, в зависимости от вызываемого абонента). Использование коммутатора накладывает ограничения по количеству абонентов, их не может быть больше 99.

В такой схеме крайне важно произвести правильное подключение и настройку. Ошибки приведут к полной неработоспособности домофона. Для правильного подключения монтажник должен подсоединить провода к трубке в соответствии с полярностью. Популярностью пользуются обе схемы. Установка домофона (цена в обоих случаях примерно одинаковая) производиться в кратчайшие сроки. Вернемся к проблеме неработающей трубки домофона. Прежде чем выкинуть старую трубку и поставить взамен новую, целесообразно узнать, можно ли ее отремонтировать. Это будет выгодно, потому, что починка старой трубки дешевле покупки новой. Однако, не стоит переживать о затратах, если потребуется замена трубки домофона в квартире, цена, как правило, не превышает 1500р.

Самым простым и эффективным решением при поломке домофона будет обратиться в нашу компанию, ведь мы делаем это лучше всех.

 Гарантия на монтаж и оборудованние — 3 года*
*распространяется на оборудование приобретенное в нашей компании

Наши преимущества

На рынке множество компании готовых произвести ремонт вашей техники, но вот почему Вам стоит выбрать именно нас:

• Команда высококвалифицированных мастеров и опыт работы более 15 лет;
• Бесплатная консультация;
• Быстрый выезд;
• Минимальные цены;
• Мы не допускаем ошибок;
• Используем исключительно качественные инструменты и выполняем работы с рекордной скоростью;
• Даем гарантию на свои услуги;
• После нас не остается мусор и грязь.

  ---

ОСТАЛИСЬ ВОПРОСЫ?

Звоните ежедневно с 10:00 до 21:00
по тел. 8-800-333-35-18

Либо закажите обратной звонок, и мы вам сами перезвоним.

Заказать звонок

Заказать звонок

Установка домашней системы внутренней связи: советы и рекомендации

Хотя у вас может не быть точной настройки, как в системе, описанной ниже, следующие шаги должны помочь вам выполнить большинство установок домашней системы внутренней связи.

Шаг 1: Начните установку с осмотра корпуса или корпуса главной станции, чтобы определить, какого размера необходимо вырезать для нее проем, а затем выберите место для главной станции. Обычно производитель предоставляет кронштейн или фланец с отверстиями для крепежных винтов для установки главной станции в стене.

После того, как вы сделаете необходимые измерения для определения размера и формы отверстия для главной станции и условий его монтажа, найдите стойки внутри стены. Вырезанное отверстие должно располагаться между шпильками. Выберите удобную высоту над полом — пять футов (60 дюймов) — хороший компромисс как для невысоких, так и для высоких людей — и нарисуйте форму отверстия главной станции на стене.

Просверлите 3/8-дюймовые отверстия в стене по четырем углам нарисованного карандашом контура, затем с помощью замочной скважины или сабельной пилы вырежьте отверстие для главной станции.Установите корпус основной станции на место, чтобы убедиться, что он подходит к отверстию, и при необходимости обрежьте края отверстия. Отложите коробку в сторону, пока не закончите установку проводки.

Шаг 2: Вырежьте аналогичные отверстия в стенах на каждой подстанции. Попробуйте отверстия по размеру, при необходимости отрежьте их, а затем отложите подстанции до тех пор, пока вы не установите их проводку.

Шаг 3: Проверьте электрическую схему. В обычной установке «главная станция-подстанция» только главная станция подключается к электрической системе дома.Многопроволочный кабель связывает подстанции с главной станцией. Если такой кабель не входит в комплект или вам нужен дополнительный кабель, вы можете приобрести его отдельно у поставщика радиоэлектронных компонентов. Спросите домофонный кабель с необходимым количеством жил, желательно с оболочкой, закрывающей жилы.

Шаг 4: Проложите отдельный кабель от каждой подстанции обратно к главной станции. Для более аккуратного монтажа проложите провод от подстанции вниз внутри стены в подвал, в подползти или вверх через чердак.Затем пропустите провод через отверстия в балках и вдоль балок к отверстию, которое ведет в пространство внутри стены к главной станции. Поскольку кабели от всех подстанций идут к главной станции, вам понадобится входное отверстие большего размера через пространство пола в стене под главной станцией. Проложите каждый кабель до проема главной станции и промаркируйте его в соответствии с расположением подстанции. Пронумерованные кусочки самоклеящейся ленты хорошо подходят для идентификации проводов.

Шаг 5: На каждой подстанции подключите три провода к клеммам на блоке подстанции, следуя цвету провода или другому идентификационному коду, который вы найдете на штампе рядом с винтами клемм.Закрепите блок подстанции в стене — желательно на стенной стойке — и прикрепите декоративную накладку, которая окружает периметр блока, чтобы скрыть края проема в стене.

Осторожно: Если главная станция подключается непосредственно к электрической системе вашего дома, обязательно обесточьте задействованную цепь и примите меры, чтобы предотвратить ее повторное включение кем-либо другим, пока вы работаете с цепью. Если трансформатор поставляется с главной станцией для питания системы, поместите трансформатор на распределительную коробку или главную входную панель или рядом с ними и подключите его к электрической системе (после обесточивания цепи) в соответствии с инструкциями производителя. .

Шаг 7: Подсоедините все провода подстанции и линии электропередачи к главной станции, но убедитесь, что вы выполняете присоединения в соответствии с маркировкой на клеммных соединениях главной станции. Закрепите главную станцию ​​в стене, надежно прикрепите ее

к стенным стойкам и прикрепите декоративную накладку. Затем восстановите питание цепи.

Шаг 8: Протестируйте систему внутренней связи, чтобы увидеть, насколько хорошо она работает. Если какая-либо из подстанций не работает, проверьте соединения с клеммами, а также соединения, которые ее провода делают с главной станцией.

Если вы подозреваете, что подстанция неисправна, замените ее на другую. Это должно указывать на то, что проблема связана либо с дефектами проводки, либо с дефектом самого устройства, что позволит вам произвести необходимый ремонт. Примечание: Если используются подстанции с батарейным питанием, заменяйте батареи регулярно, отмечая дату замены внутри крышки или на батареях.

Если вы ищете немного большей безопасности в своем доме, музыки во всем доме или просто простого способа позвать всех на ужин, домашняя система внутренней связи станет хорошим дополнением к вашему дому.Воспользуйтесь советами, изложенными в этой статье, чтобы установить его сегодня.

Белый переговорное устройство между трубкой и трубкой

Для управления системой нажмите кнопку CALL для вызова других станций. Он звонит, пока нажата кнопка CALL.По окончании разговора просто положите трубку в подставку. При нажатии кнопки CALL на MASTER будут звонить ВСЕ станции. Вы не можете вызвать отдельную подстанцию ​​отдельно.

Домофон предназначен только для использования внутри помещений. Его также следует использовать только для настенного монтажа. Эта система внутренней связи питается от дополнительного источника питания переменного тока в постоянный, указанного в разделе «Сопутствующие товары и аксессуары», или от 4 батареек AA. Всегда кладите трубку обратно в подставку, чтобы продлить срок службы батареи.

Чтобы снизить вероятность внешнего шума, рекомендуется двухжильный экранированный провод. Электропроводка может быть петлевой (станции последовательно подключены к одному проводу) или домашней (по одному проводу непосредственно на каждую станцию).

Любая станция может также иметь дополнительный громкий звонок или свет, который гаснет, когда станция звонит. Для этого необходимо дополнительное внешнее сигнальное реле, показанное ниже. Дополнительный источник питания 6 В, 200 мА также необходим для этого приложения. Внешнее устройство вызова или освещения, подключенное к станции, будет активировано, пока на трубке звучит тональный сигнал вызова.Поскольку этот домофон может работать от аккумулятора, он отлично работает в качестве системы связи в таких приложениях, как транспорт для отдыха от кабины до кемпинга, от палубы лодки до каюты, лимузина с водителем на заднее сиденье, кухни ресторана и бара, а также в сотнях другие приложения.

Этот домофон доступен в белом или черном цвете. Дополнительные трубки доступны только в белом цвете.

Стоит ли выбирать для дома 2-проводную дверную систему?

Как следует из названия, двухпроводная цифровая дверная домофонная система относится к соединению, в котором используются два провода для подключения вызывной панели к внутреннему монитору.

Сегодня домофоны бывают разных типов в зависимости от типа используемого соединения. В зависимости от того, используете ли вы аналоговую, цифровую или IP-систему внутренней связи, пользователи получают множество функций, которые могут помочь им лучше контролировать свои системы входа.

В большинстве случаев конечный пользователь принимает окончательное решение о том, какой тип внутренней связи использовать. Однако установщики должны объяснить им преимущества и недостатки каждого из них. Именно в этом контексте установщики должны знать, что дает 2-проводная цифровая дверная домофонная система.

Преимущества 2-проводного подключения

«В отличие от аналоговых видеодомофонов, цифровые системы гарантируют, что только два человека слышат звонок: человек, который звонит на панели, и человек, поднимающий трубку или монитор дома», — сказал Фермакс. «И они также обеспечивают другие преимущества, такие как захват изображения, лучшая интерференционная способность и однородное качество в больших установках.

Основная проблема традиционных дверных систем в жилых районах заключается в том, что если вы поднимете трубку или используете монитор дома, люди узнают, что происходит рядом с дверным проемом, а не только в том случае, если они позвонили в вашу дверь. Учитывая такой недостаток, несмотря на тонну проводки и усилия по установке, система усложняет установку и затрудняет обслуживание.

Конечно, новые IP-системы упростят задачу некоторым клиентам, поскольку они могут объединить всю проводку с кабелями Ethernet и предложить варианты для объединения различных устройств вместе.Вам даже не нужно быть дома, чтобы открыть дверь, вы можете сделать это с мобильного устройства или компьютера, подключенного к Интернету, в любой точке мира.

Преимущества IP-домофона

«В то время как традиционная внутренняя связь почти не предлагает настройки, система внутренней связи на основе IP предлагает широкие возможности настройки», — отмечает Aria Telecom в сообщении на своем сайте. «Это позволило вам запрограммировать систему на переадресацию дверного звонка на определенный номер вместо постоянного. Для малых предприятий необходимы такие системы, которые позволяют пользователям направлять вызовы на несколько номеров, когда и по мере необходимости. Предлагаемую нами современную систему внутренней связи на основе IP можно интегрировать со смарт-устройствами, такими как мобильные устройства и планшеты с возможностями Wi-Fi.Это позволяет вам постоянно следить за своей дверью и общаться, разрешать или запрещать доступ посетителям ».

Опять же, их преимущества для малого и крупного бизнеса очевидны. Однако установщикам все равно придется учитывать, перевешивает ли простота двухпроводной системы ненужные возможности, которые IP-система предоставляет бытовому потребителю.

Интеркомы прошли долгий путь от тех неуклюжих коробок, которые передавали голос с одного конца на другой. В свое время они были сверхвысокотехнологичными, но эти технологии настолько продвинулись вперед, что домофоны стали частью комплексной системы домашней безопасности.

Сегодня домофоны бывают разных типов в зависимости от типа используемого соединения. В зависимости от того, используете ли вы аналоговую, цифровую или IP-систему внутренней связи, пользователи получают множество функций, которые могут помочь им лучше контролировать свои системы входа.

В большинстве случаев конечный пользователь принимает окончательное решение о том, какой тип внутренней связи использовать. Однако установщики должны объяснить им преимущества и недостатки каждого из них. Именно в этом контексте установщики должны знать, что дает 2-проводная цифровая дверная домофонная система.

Преимущества 2-проводного подключения

«В отличие от аналоговых видеодомофонов, цифровые системы гарантируют, что только два человека слышат звонок: человек, который звонит на панели, и человек, поднимающий трубку или монитор дома», — сказал Фермакс.«И они также обеспечивают другие преимущества, такие как захват изображения, лучшая интерференционная способность и однородное качество в больших установках».

Основная проблема традиционных дверных систем в жилых районах заключается в том, что если вы поднимете трубку или используете монитор дома, люди будут знать, что происходит возле дверного проема, а не только в том случае, если они позвонили в вашу дверь. Учитывая такой недостаток, несмотря на тонну проводки и усилия по установке, система усложняет установку и затрудняет обслуживание.

Конечно, новые IP-системы упростят задачу некоторым клиентам, поскольку они могут объединить всю проводку с кабелями Ethernet и предложить варианты для объединения различных устройств вместе. Вам даже не нужно быть дома, чтобы открыть дверь, вы можете сделать это с мобильного устройства или компьютера, подключенного к Интернету, в любой точке мира.

Преимущества IP-домофона

«В то время как традиционная внутренняя связь почти не предлагает настройки, система внутренней связи на основе IP предлагает широкие возможности настройки», — отмечает Aria Telecom в сообщении на своем сайте. «Это позволило вам запрограммировать систему на переадресацию дверного звонка на определенный номер вместо постоянного.Для малых предприятий необходимы такие системы, которые позволяют пользователям направлять вызовы на несколько номеров, когда и по мере необходимости. Предлагаемую нами современную систему внутренней связи на основе IP можно интегрировать со смарт-устройствами, такими как мобильные устройства и планшеты с возможностями Wi-Fi. Это позволяет вам постоянно следить за своей дверью и общаться, разрешать или запрещать доступ посетителям ».

Опять же, их преимущества для малого и крупного бизнеса очевидны. Однако установщикам все равно придется учитывать, перевешивает ли простота двухпроводной системы ненужные возможности, которые IP-система предоставляет бытовому потребителю.

Algo Домофоны и домофоны

Аудио- и видеодомофоны для общения посетителей и безопасного входа

Algo обеспечивают громкую связь посетителей через безопасные входные двери и ворота. Домофоны предназначены для использования вне помещений, доступны модели IP и аналоговые. Конечные точки IP являются полностью совместимыми сторонними конечными точками SIP.

Как это работает

• Посетители нажимают кнопку вызова на домофоне / домофоне, чтобы инициировать вызов настроенного добавочного номера, например службы безопасности или группы поиска.
• Ответ на вызов по внутренней связи обеспечивает двустороннюю связь с посетителем. Вообще говоря, любой телефон, устройство или клиент в телефонной системе может связываться с домофоном (например, мобильный или беспроводной телефон, программный клиент на планшете или ноутбуке, настольный телефон).
• В качестве альтернативы, домофон можно вызвать напрямую, при этом он будет автоматически отвечать, чтобы разрешить двусторонний голосовой вызов через станцию ​​внутренней связи.
• Во время разговора по внутренней связи телефонную клавиатуру можно использовать для ввода кода открытия двери (напр.грамм. цифра 6 или до четырех цифр). После активации реле контроля доступа домофона позволит на мгновение разблокировать вход, чтобы посетитель мог безопасно и эффективно получить доступ через дверь или ворота. Примечание : Продолжительность активации реле настраивается, как и открытый код, и добавочный номер, вызываемый с внутренней станции.

Безопасная дверь / контроль доступа

Отдельный контроллер доступен с некоторыми моделями.Контроллер обеспечивает подключение к сети или телефону, а также реле для контроля доступа к дверям / воротам. Поскольку контроллер обычно находится внутри помещения, это обеспечивает безопасное решение в случае взлома общедоступной переговорной станции. Реле и соединение с сетью / телефоном никоим образом не подвергаются воздействию, и предотвращается несанкционированный доступ в здание или доступ к сети.

Реле контроля доступа может подключаться к любому типу стандартного дверного замка, системе активации ворот или панели управления доступом / безопасностью.Для этого в контроллере Algo доступно нормально разомкнутое или нормально замкнутое реле. Дверной удар не входит.

Общие варианты использования приложений

• Связь с посетителями и контроль доступа через безопасные двери / ворота входов (например, школа, учреждение для престарелых с долгосрочным уходом / проживанием с уходом, гостиница / курорт, казино, транспортный терминал (например, аэропорт, автобус, железная дорога), вход для доставки, док , склад, ловушка для людей, открытый двор или вход на объект, парковка, подъездные ворота и т. д.).
• Интерком для точек доступа в экстренных случаях (например, лифт) и неэкстренных (например, студенческое общежитие, больничная палата, детский сад, конференц-зал, зона отдыха, офисный комплекс, центр обработки данных, лаборатория и т.
• Офисная или комнатная внутренняя связь (например, медицинское обследование или палата пациента, комната для интервью и т. Д.).

Дополнительные ресурсы

Руководство для заказа

2-ЛИНИЙНЫЙ ИНТЕРКОМ — ПЕРЕМЕНА ТЕЛЕФОННОЙ ЛИНИИ

Схема, представленная здесь, может использоваться для параллельного подключения двух телефонов, а также в качестве двухполосной внутренней связи.

Обычно к телефонной линии подключается один телефонный аппарат. Если на некотором расстоянии требуется другой телефон, для подключения другого телефона берется параллельная линия. В этой простой параллельной работе основной проблемой является потеря конфиденциальности помимо помех от другого телефона. Эта проблема устранена в представленной здесь схеме.

В нормальных условиях два телефона (телефон 1 и 2) могут использоваться в качестве внутренней связи, в то время как телефон 3 подключен к линиям от АТС.В режиме переключения линия АТС отключается от телефона 3 и подключается к телефону 2.

Для работы в режиме внутренней связи достаточно просто поднять трубку телефона и затем нажать переключатель S1. В результате звучит зуммер PZ2. Одновременно с этим в динамике трубки телефона 1 раздается дополнительный сигнал. Человек на телефоне 2 может поднять трубку и начать разговор. Аналогичная процедура должна выполняться для инициирования разговора с телефона 2 с помощью переключателя S2.В этом режиме работы следует использовать 3-полюсный двухпозиционный ползунковый переключатель S3, как показано на рисунке.

В режиме переключения переключатель S3 используется для переключения телефонной линии для использования телефоном 2. Коммутатор обычно находится в режиме внутренней связи, а телефон 3 подключен к линии АТС. Перед переключением линии АТС на телефон 2, человек на телефоне 1 может проинформировать человека на телефоне 2 (в режиме внутренней связи), что он собирается переключить линию для использования им (человеком на телефоне 2).Как только переключатель S3 переводится в другое положение, питание 12 В отключается, и телефоны 1 и 3 не получают напряжения или звонка через блок определения сигнала вызова.

После того, как переключатель S3 перевернут для использования телефонной линии абонентом по телефону 2, а тот же (переключатель S3) не перевернут обратно в нормальное положение после завершения телефонного разговора, следующий телефонный звонок по телефонным линиям перейдет на только телефон 2, и цепь определения мелодии звонка будет работать. Это позволяет абоненту по телефону 3 узнать, что звонок прошел.Если поднять трубку телефона 3, оказывается, что она не работает. Чтобы телефон 3 снова стал активным, переключатель S3 должен быть переведен в его нормальный режим работы.

Аудиомонитор входа — с трубкой

Экономичный монитор только для звука

В комплекте с трубкой

Кнопки действий, настраиваемые для различных требований

Дополнительное подключение к эхолоту или маяку

Нет необходимости в специальных схемах подключения

Технология IP и PoE для легкого расширения

О — Entry — это система входа в дверь, которая работает автономно или вместе с системой контроля доступа Paxton Net2, совмещая вход в дверь с ключевыми функциями Net2.Запись состоит из 3 компонентов, которые автоматически обнаруживаются при настройке; внешняя панель, монитор салона и блок управления дверьми.

Аудиомонитор Entry — это экономичный вариант в диапазоне Entry, полностью поддерживающий все функции Entry, где видео не требуется. Монитор может быть установлен на стене или на столе и может использоваться через телефонную трубку для частных звонков или в режиме громкой связи.

Установка — Компоненты ввода просто соединяются между собой с помощью соединительных кабелей Cat5 или стандартных соединительных кабелей с разъемом RJ45.Entry также может использовать существующую сетевую инфраструктуру для простой установки. Технология PoE передает питание и данные по одному и тому же кабелю, чтобы избежать необходимости в отдельных источниках питания.

Операция — Посетитель инициирует звонок с помощью кнопки звонка на внешней панели. Доступ посетителей может быть предоставлен через входной аудиомонитор.

При подключении к Net2 доступ в здание можно получить с помощью ПИН-кода, кода и / или бесконтактного жетона.

Обратите внимание: Режим вывода Wiegand не поддерживается в нашей линейке продуктов начального уровня

Введение в охранные переговорные устройства

Общие сведения о охранных переговорных устройствах

На многих объектах может возникнуть необходимость в связи не только с местоположением.Например, в офисном здании, описанном выше, может потребоваться, чтобы регистратор общался с входной дверью служащего и дверью грузового дока в дополнение к входной двери перед входом. Чтобы удовлетворить эту потребность, доступны мастер-станции, которые могут включать несколько подстанций. Распространены модели, рассчитанные на три, пять или десять подстанций.

, которые работают с несколькими подстанциями, имеют селекторный переключатель для каждой станции.Над каждым переключателем есть световой индикатор, а также этикетка, которая идентифицирует подстанцию ​​(«Передняя дверь», «Задняя дверь» и т. Д.). Когда посетитель нажимает кнопку вызова на подстанции, это вызывает главную станцию. чтобы зазвонил и загорелся индикатор над переключателем соответствующей станции. Секретарь может затем нажать переключатель выбора станции для вызывающей станции и начать разговор, используя кнопку разговора, как описано выше.

Простая система внутренней связи с несколькими мастер-станциями

Иногда необходимо принимать вызовы по внутренней связи более чем в одном месте в здании.Например, вы можете пожелать, чтобы администратор принимал звонки в обычные рабочие часы, а в нерабочее время вы можете пожелать, чтобы звонки принимались в диспетчерской. Чтобы удовлетворить эту потребность, можно предоставить несколько мастер-станций, каждая из которых способна связываться с одной или несколькими подстанциями. Связь между каждой из мастер-станций также может происходить, если это необходимо (например, администратор может использовать внутреннюю связь для разговора с диспетчерской службы безопасности и наоборот).

В большинстве случаев система устроена так, что вызовы от подстанций принимаются на всех мастер-станциях.Первая мастер-станция, которая отвечает на вызов, обрабатывает его, а все остальные мастер-станции его игнорируют. Обычно, когда используется одна мастер-станция, другие мастер-станции использовать нельзя. Система снабжена световым индикатором «занято» на каждой мастер-станции, чтобы указать, когда система используется другими пользователями.

Односторонняя или дуплексная связь

В описанной выше простой системе внутренней связи используется так называемая «симплексная» связь. «Симплексная» связь означает, что связь может происходить только в одном направлении одновременно.В приведенных выше примерах администратор использует кнопку разговора на главной станции для управления потоком сообщений. Секретарь может говорить или слушать, но не может делать и то, и другое одновременно.

Доступны более сложные системы внутренней связи, в которых используется так называемая «дуплексная» связь. «Дуплексная» связь означает, что связь может происходить в обоих направлениях одновременно. При использовании системы внутренней связи с дуплексной связью кнопка разговора не требуется; как только соединение установлено между главной станцией и подстанцией, двусторонний разговор может происходить без какой-либо из сторон использовать какие-либо элементы управления.Это гораздо более естественный способ общения, позволяющий избежать перерывов в разговоре, которые могут возникнуть, если кнопка разговора нажата слишком рано или слишком поздно.

Как правило, самые простые и недорогие системы внутренней связи используют симплексную связь, в то время как более дорогие системы внутренней связи используют дуплексную связь.

Внутренняя связь с трубкой или громкой связью

Интерком-терминалы обычно доступны в двух версиях: «телефонной» и «громкой».

В телефонных переговорных устройствах используется проводная трубка, аналогичная той, что используется в телефонных аппаратах. Преимущество телефонных переговорных устройств в том, что они хорошо работают в шумной обстановке и обеспечивают некоторую степень конфиденциальности. Недостатком проводных переговорных устройств является то, что они менее удобны в использовании и более подвержены вандализму и повседневному износу.

В переговорных устройствах с функцией громкой связи используется встроенный в устройство динамик / микрофон.Интерком-станции без помощи рук более удобны в использовании и менее подвержены повреждениям, но иногда их трудно использовать в шумной обстановке. Домофоны с громкой связью также не обеспечивают уединения.

Некоторые переговорные устройства поставляются с трубкой, но также могут использоваться в режиме громкой связи. Эти станции имеют громкоговоритель / микрофон в дополнение к трубке и обычно работают как устройство громкой связи, если трубка не снята.

Проводные или беспроводные домофоны

Большинство систем внутренней связи традиционно были «проводными», что требовало установки низковольтной проводки между каждой из мастер-станций и подстанций.В более крупных или более сложных системах эта проводка может стать довольно обширной, и ее установка может быть дорогостоящей. Однако после установки проводные системы внутренней связи обычно очень надежны и требуют минимального обслуживания. Из-за этого проводные системы внутренней связи долгое время были предпочтительным выбором большинства коммерческих и промышленных пользователей.

, обеспечивающие «беспроводную» связь между мастер-станциями и подстанциями. Эти системы обычно используют радиосигналы для обеспечения канала связи между станциями и не требуют какой-либо проводки.Преимущество этих систем в том, что они быстро и удобно устанавливаются. Недостатком этих систем является то, что они не работают во всех условиях и могут вообще не работать в зданиях, содержащих большое количество бетона и стали, или при больших расстояниях между станциями. Большинству беспроводных систем внутренней связи также не хватает функций, необходимых для более крупного коммерческого пользователя, и они считаются менее надежными с течением времени, чем проводные системы. По этой причине беспроводные системы внутренней связи обычно лучше всего подходят для использования в частных домах и на небольших коммерческих предприятиях.

Домофоны, подключенные к IP-сети

Последняя разработка в системах внутренней связи — это станции внутренней связи, подключенные к IP-сети. Эти станции могут быть подключены напрямую к существующей сети передачи данных организации. Обычно это означает, что переговорную станцию ​​можно подключить к ближайшей сетевой розетке или к неиспользуемому порту на ближайшем сетевом коммутаторе. Это может значительно снизить затраты на установку проводки и предлагает большую гибкость в способах установки и модификации систем внутренней связи.Интерком-станции с IP-подключением хорошо подходят для использования в больших кампусах, особенно когда в кампусе есть здания, расположенные за пределами территории.

Кнопки открывания двери

Когда система внутренней связи используется для связи с дверью, часто желательно иметь возможность удаленно отпереть эту дверь. Например, если между столом администратора и запертой входной дверью используется система внутренней связи, обычно предоставляется возможность удаленного отпирания двери для авторизованных посетителей.Многие простые системы внутренней связи включают кнопку открывания двери на главной станции внутренней связи специально для этой цели. Эта кнопка подключена к электрическому запирающему устройству (например, электрическому замку) на двери, и когда кнопка нажата, дверь отпирается.

Когда используется несколько дверей и несколько подстанций, удаленная разблокировка дверей становится немного сложнее. Некоторые мастер-станции могут использовать вспомогательные реле, которые позволяют кнопке открывания двери работать в унисон с переключателем станции.Это позволяет кнопке отпирания двери разблокировать дверь, с которой станция в данный момент находится на связи.

Системы видеодомофона

с функциями видеонаблюдения. Подстанции видеодомофона похожи на обычные подстанции, за исключением того, что они также включают в себя небольшую встроенную видеокамеру, которая обеспечивает прямой обзор человека, управляющего станцией. Большинство камер имеют фиксированный угол обзора; некоторые камеры могут перемещаться вверх и вниз, вправо и влево человеком, принимающим вызов.Мастер-станции видеодомофона похожи на обычные мастер-станции, за исключением того, что они также содержат небольшой видеомонитор. Этот монитор используется для просмотра изображения, создаваемого камерой в подстанции видеодомофона.

Преимущество систем видеодомофона заключается в том, что они позволяют человеку, принимающему вызов, проверить личность звонящего. Это может быть особенно полезно в приложениях управления дверьми, где желательно подтвердить, кто находится у двери, прежде чем нажимать кнопку отпирания двери.

Хотя большинство систем видеодомофона обеспечивают хороший обзор человека, стоящего прямо перед подстанцией внутренней связи, они обычно не обеспечивают широкоугольный обзор всего дверного проема. Кроме того, камеры в системах видеодомофона обычно среднего качества и обычно не подходят для использования с системами видеозаписи. По этим причинам большинство организаций, серьезно относящихся к безопасности, не рассматривают камеры, встроенные в системы видеодомофона, как замену обычным камерам наблюдения и обычно устанавливают обе камеры у входных дверей.

Обменные системы внутренней связи

Можно комбинировать простые мастер-станции и подстанции внутренней связи для создания относительно большой системы. Однако, когда объект становится очень большим и имеет много подстанций и мастер-станций, система может стать сложной и громоздкой. Это может происходить в условиях университетского городка, где много зданий и много дверей.

Для удовлетворения потребностей более крупных систем были разработаны «обменные» системы внутренней связи.Эти системы получили свое название, потому что центральный контроллер, называемый «обмен», используется для управления трафиком системы внутренней связи. Мастер-станции и подстанции подключаются к коммутатору не напрямую, а напрямую. Большинство коммутаторов позволяют использовать как проводные переговорные устройства, так и станции, подключенные к IP-сети. Когда вызов размещен, он сначала поступает на АТС, где они перенаправляются на соответствующую станцию.

, используемые с телефонными переговорными системами, часто основаны на микропроцессоре и работают с системой, управляемой меню.Это также мощный набор функций, который можно уместить в относительно компактную станцию. Преимущества использования системы внутренней телефонной связи многочисленны, в том числе:

• Возможность расширения до практически неограниченного количества переговорных устройств

• Может одновременно вести несколько разговоров между станциями.

• Может маршрутизировать вызовы на определенные станции в зависимости от времени суток.

• Может переадресовывать вызовы, если станция занята или если вызов остается без ответа.

• Может управлять вспомогательными реле для отпирания дверей, включения света и т. Д.

• Может использовать обычный текст для обозначения станций в рабочих меню.

• Может взаимодействовать с телефоном и системами двусторонней радиосвязи.

• Может взаимодействовать с системами управления безопасностью.

• Имеют возможность программировать и управлять с помощью компьютера.

Как и следовало ожидать, телефонные системы внутренней связи значительно дороже простых систем внутренней связи и наиболее экономически эффективны при использовании на более крупных объектах.Стоимость телефонной системы внутренней связи, как правило, не может быть оправдана на меньшем объекте.

Системы внутренней связи «без обмена»

Недавно была представлена ​​система нового поколения, называемая «безбазовая» система внутренней связи. В этих системах используются станции, подключенные к IP, которые имеют встроенные процессоры и память, что позволяет им предоставлять многие функции и преимущества системы обмена, не требуя использования самого обмена. Эти системы могут предложить меньшему пользователю очень функциональную систему за небольшую часть стоимости системы обмена.Несмотря на то, что сегодня они все еще более дороги, чем простые системы внутренней связи, мы рассматриваем системы, подключенные к IP-сетям без обмена, как волну будущего.

Использование охранных систем внутренней связи для усиления вашей программы безопасности

Помимо использования в основных целях связи, системы служебной внутренней связи могут использоваться для усиления общей программы безопасности вашего объекта. Системы охранной внутренней связи могут быть особенно мощными при интеграции с другими системами, такими как системы управления безопасностью и системы видеонаблюдения.

Например, с полностью интегрированной системой, когда срабатывает сигнал тревоги «дверь взломана» или «дверь упирается» в дверь с контролируемым доступом, подстанция в этой двери может автоматически подключаться к главной станции внутренней связи в диспетчерская службы безопасности.
