Как обжать интернет провод: как правильно самому обжать провод для интернета (витую пару 8 жил, 4 жилы), видео

Содержание

Обжим витой пары - схема и порядок действий

На сегодняшний день очень просто найти информацию о том, как правильно обжать витую пару для Интернета или локальной сети в разъём RJ45. Кругом много разных инструкций — одна красивее другой. Но почему-то когда доходит до практики, то люди допускают много простых ошибок, из-за которых потом возникают проблемы. К тому же, мне часто поступают вопросы как сделать обжим кабеля если 4 жилы, а во всех инструкциях схема для 8. Я хочу собрать воедино необходимую информацию и показать всё  так, чтобы эта инструкция была максимально удобной и полезной.

Инструмент для заделки кабеля

Прежде, чем что-либо делать, надо подготовиться, вернее подготовить инструмент. Минимум, что понадобится, это специальная обжимной инструмент для заделки и обрезки витой пары. Его ещё называют, как обжимка, пресс-клещи или кримпер.

Примечание: У меня в качестве примера показан профессиональный дорогой инструмент. Он тяжёлый, массивный и уже обжал около 1000 патч-кордов, но для него это не предел. Есть более дешевые, легкие и простые клещи,  но смысл у всех один — зажать кабель ножами в коннекторе RJ45. Просто дешёвые подходят лишь для разовых операций, а вот монтеру или сисадмину нужны клеши более надёжные.

На любом кримпере есть лезвия для обрезки кабеля и лезвия для снятия оплётки с витой пары, поэтому человеку, у которого уже набита рука будет вполне достаточно его одного. А вот тем, кто этим занимается от случая к случаю или вообще первый раз в жизни, большую помощь окажет ещё один инструмент для снятия изоляции стриппер.

Иногда, он может идти в комплекте с обжимкой. Если его под рукой нет, то подойдёт обычный канцелярский или прорезной строительный нож. Только действуйте им очень осторожно — пальцы режет с непривычки мгновенно, глубоко и очень больно.

Так же лично я, когда заделываю кабель, предпочитаю обрезать его нормальными кусачками, а не лезвием на кримпере. Вот как то сразу так привык и мне так удобнее.

Цветовая схема раскладки проводов

Кабель UTP или так называемая витая пара состоит из четырех пар проводов. В сетях Ethernet 10/100BASE-T используются только две пары проводов (оранжевая и зеленая). Две других цветных пары (коричневая и голубая) используются для в сетях Gigabit Ethernet. В настоящее время есть два стандарта раскладки проводов по цветам для обжима из в коннектор — T568A и T568B.

Как правило, обжимка витой пары может быть выполнена по одному из двух вариантов:

  1. Прямой. Это обычный патч-корд, который сейчас используется повсеместно. Для него оба конца кабеля обжимаются по стандарту T568A или по стандарту T568B. Главное, чтобы распиновка разъёма с обоих концов была одинаковой. Такой патч-корд подойдёт, чтобы подключить компьютер к роутеру или коммутатору, а так же соединить между собой два роутера или свитча.
  2. Перекрёстный или Кросс-Овер. Этот стандарт использовался для соединения между собой двух компьютеров по Ethernet напрямую. Сейчас, когда сетевые адаптеры уже достаточно умные и сами способны распознать тип подключения, необходимость в перекрёстный патч-кордах практически отпала, но всё же я рассмотрю и её.

Витая пара 4 жилы

Как я уже сказал выше, для обычного 100-мегабитного сетевого подключения используются всего 2 пары — оранжевая и зеленая, то есть всего 4 жилы из 8. Поэтому сейчас на рынке есть удешевлённый UTP-кабель для провайдеров, который имеет всего 4 жилы. По  моему опыту он значительно хуже по качеству и нормально работает на длине линии до 90 метров. Но работать с ним тоже приходится достаточно часто. Распиновка RJ45 по цветам здесь точно такая же. Просто надо «вычесть» оставшиеся 4 жилы из обычной раскладки.

Таким образом получаем, что у нас используются контакты 1,2,3 и 6. Да, в шестую дорожку разъёма порой достаточно сложно попасть и с непривычки придётся помучиться. Но опыт — дело наживное и после десятого коннектора уже всё идёт значительно проще.

Как обжать витую пару в RJ45 — последовательность действий

Начинаем с того, что с помощью стриппера или ножа удаляем оплётку кабеля UTP примерно на 2-3 сантиметра.  При такой длине раскладка кабеля по цветам проходит значительно проще. Удаляется только внешняя оплётка — жилы зачищать не нужно!

Расплетаем каждую пару и раскладываем жилы по цветам. Я обычно пальцами их разглаживают до тех пор, пока они более-менее будут держать ровную форму. После этого подрезаем концы на расстоянии примерно 5-7 миллиметров от внешней оплётки и примеряем коннектор RJ45.

Почему я оставляю такой короткий конец? Посмотрите на фото! Такой длины хватает как раз чтобы жилы встали на свои места, а внешняя оплётка зашла почти до начала дорожек в разъёме. При обжиме пластиковая лапка надежно зажимает оплётку и кабель очень крепко и надёжно сидит на своём месте.

 Обжать UTP на 4 жилы в RJ45 с одной стороны проще, проводков-то меньше:

Но вот с последней жилой с непривычки придётся помучиться. Для фото я специально не подрезал жилы, чтобы было видно, как они зашли в коннектор. На практике же их надо так же делать длинной не более 70 миллиметров.

Как только удастся правильно заправить кабель — вставляем коннектор в гнездо пресс-клещей и сжимаем ручки до упора. Так как часто приходится сталкиваться с тем, что частенько ножи бывают недожаты, я обычно советую после этого ручки отпустить и сжать их ещё раз. Патч-корд готов и можно его проверять!

Как обжать Интернет-кабель отверткой

В Интернете много разного треша и одним из такого можно считать обжим витой пары в RJ45 отверткой. Много-много лет назад, когда только учился, я нашёл в сети такую инструкцию и по неопытности поверил, что это нормальный способ.

На самом деле, это далеко не так! Тогда я сломал несколько коннекторов и на следующий день пошёл за кримпером. Сейчас, имея достаточно большой опыт, я смогу обжать кабель отверткой более-менее нормально, но! Качество такого патч-корда крайне низкое. Нормально довести нож коннектора до конца всё равно не получится. Поэтому я крайне не рекомендую такой способ!

Как проверить патч-корд

Итак, вы обжали свой первый патч-корд и теперь надо его проверить. Вообще, для этих целей есть специальный прибор — LAN-тестер. Он состоит из передатчика и приёмника.

Одну сторону кабеля включаем в передатчик, а другую — в приёмник и смотрим. Тестер по очереди проверяет каждую жилу. Если всё нормально, то напротив её номера загорается индикатор. Если где-то по жиле обрыв, то индикатор не горит.

Всё это хорошо, только по факту редко кто покупает LAN-тестер, тем более, когда необходимость обжать Интернет-кабель возникает один раз за несколько лет. В этом случае есть способ проще. Для этого нам понадобится коммутатор (свитч) или роутер. Отключаем от него все провода, после чего в любые LAN-порты включаем проверяемый патч-корд. Выглядит это так:

Если индикаторы LAN загорятся — патч-корд рабочий. Если нет — значит он где-то повреждён. Внимание! Нельзя проводить такой тест, если коммутатор или роутер включен в локальную сеть или сеть провайдера через порт WAN, так как Вы фактически делаете петлю, что может привести к проблемам на сети. Но если ничего, кроме патч-корда не будет подключено к устройству, то никакого вреда от этого не будет.

особенности строения провода, необходимые элементы и последовательность работ

Пользователи компьютерной техники сталкиваются с формированием единой сети ПК с помощью проводов. От того, как правильно обжать интернет-кабель на 8 жил зависит качество и скорость обмена информацией между машинами. Для получения надёжного соединения учитывают особенности строения провода и последовательность работ. Кроме того, при обжиме сетевого интернет-кабеля понадобятся коннекторы – элементы, необходимые для коммутации с приёмо-передающими устройствами.

Конструкция провода

Развитие телекоммуникационных технологий привело к потребности прокладки информационных магистралей между базовыми станциями, серверами и персональными машинами. Передача сигнала по проводам – наиболее простой способ объединения конечных точек в единую сеть. Для формирования последней используют медную витую пару (ВП). Такую проводку для подключения интернет-кабеля к Сети можно изгибать, скручивать, наращивать и укорачивать.

Витопарный провод состоит из нескольких пар, скрученных между собой жил, толщиной 0,4-0,6 мм, укрытых общей оболочкой. Перекрещивание необходимо для уменьшения электромагнитных помех, возникающих при прокладке ВП рядом с силовыми линиями электропередач. Кроме того, для снижения негативного воздействия все жилы либо пары закрыты экранирующей фольгой. В зависимости от степени защиты от помех существует семь категорий ВП. С возрастанием числа помехозащищённость увеличивается.

Наличие под одной оболочкой 8 отдельных проводников усложняет коммутацию медных жил. Для облегчения процесса была разработана схема подключения интернет-кабеля по цветам. Идея заключается в том, что каждая пара проводников маркируется по-разному. В витопарном проводе используют 4 цвета: зелёный, оранжевый, синий, коричневый. Для маркировки в пределах одной скрутки добавляют белый.

Варианты коммутации

При формировании единой компьютерной сети дома или офиса используют готовые патч-корды – провода с наконечниками на концах. Но удобней прокладывать линии без коннекторов. В этом случае ВП можно пропустить даже через отверстие диаметром 5 мм. Однако процедура предполагает дальнейший монтаж наконечника. Распиновка интернет-кабеля на 8 проводов важна для корректной передачи высокочастотных импульсов. Если нарушить последовательность подключения сигнал не достигнет приёмника. Порядок проводов при обжимке сетевого кабеля может быть прямым и перекрёстным.

К сведению!

Витопарный кабель обжимают разъёмом 8P8C, который ошибочно называют RJ-45

Прямая

Распиновку кабеля для интернета применяют, когда необходимо подключить цифровое устройство к роутеру, маршрутизатору или свитчу. Особенность коммутации – одинаковое расположение жил на концевых коннекторах. Последовательность проводников в разъёме:

  • бело-оранжевый;
  • оранжевый;
  • бело-зелёный;
  • синий;
  • бело-синий;
  • зелёный;
  • бело-коричневый;
  • коричневый.

Перекрёстная

8-проводниковый кроссовер применяют, когда необходимо соединить между собой два однотипных устройства (компьютеры, ноутбуки) без промежуточных концентраторов. В цифровых интерфейсах последних поколений эту технологию практически не используют – сетевое оборудование способно автоматически менять местами входящие и выходящие сигналы. Однако для объединения в сеть старых компьютеров перекрёстный вариант может пригодиться.

Варианты обжима

Необходимо плотно обжать интернет-кабель для стабильной передачи сигнала между цифровыми устройствами. Обычно это делают специальным инструментом, который надёжно соединяет медные жилы с токоведущими контактами. Однако, если под рукой обжимник для зажима интернет-кабеля не оказался, можно выполнить коммутацию плоской отвёрткой с тонким концом либо воспользоваться самозажимными коннекторами.

Кримпером

Наиболее быстрый и простой способ фиксации разъёма 8P8C на концах витой пары – обжатие кримпером. Это комбинированный инструмент, который может обрезать провод, снимать внешнюю изоляцию и вдавливать токоведущие пластины в тело проводников. Последовательность обжатия кримпером:

  1. Отрезают кабель нужной длины.
  2. Снимают наружную оболочку на расстояние 4-5 см для удобства выстраивания проводников по порядку.
  3. Удаляют экранирующую оплётку.
  4. Согласно схемы коммутации расправляют проводники в нужной последовательности.
  5. Отрезают лишние жилы, оставляя концы длиной 14-16 мм от края наружной оболочки.
  6. Вставляют в кримпер соединитель (штекер) для интернет-кабеля.
  7. Витую пару заводят в коннектор с противоположной стороны от контактных пластин так, чтобы каждая жила полностью углубилась в предназначенное для неё отверстие. Проверяют правильность последовательности цветов.
  8. Придерживая кабель и штекер надавливают на рукоятки кримпера до характерного хруста.
  9. Процедуру повторяют для второго края провода.
К сведению!

При повторном отрезании жил лучше пользоваться лезвием, встроенным в пресс-клещи. Так, все проводки получатся равной длины и будут размещаться в одной плоскости.

Отверткой

Если под рукой не оказалось кримпера, а покупать его для разового применения нецелесообразно, обжать, опрессовать или соединить интернет-кабель в домашних условиях можно с помощью отвёртки. Последняя должна иметь тонкий плоский наконечник шириной 4-5 мм. На торце отвёртки недопустимы сколы, заусенцы или заострённый кончик. Для придания ей нужной формы можно воспользоваться наждачным камнем. Ход работы:

  1. Снимают с витой пары внешнюю оболочку на длину до 5 см.
  2. Отделяют экранирующую и вспомогательные оплётки.
  3. Формируют порядок жил в нужной последовательности.
  4. Лишние концы отрезают, оставляя длину проводников примерно 15 мм. Процедуру нужно выполнять острым ножом на твёрдой поверхности. Так получится сформировать ровный рез, перпендикулярный оси патч-корда, необходимый, чтобы правильно подключить витую пару (интернет-кабель) к коннектору.
  5. Вставляют витую пару в штекер, контролируя положение каждой жилы. Они должны точно попасть в предназначенное для них отверстия и упереться в ограничительную перегородку.
  6. Надавливая отвёрткой на каждую токоведущую пластину, вдавливают её до пробития изоляции жилы и образования надёжного контакта между металлами.
  7. Для фиксации кабеля надавливают на пластиковую перегородку, которая, вминаясь в тело патч-корда, предотвратит его осевое и боковое перемещения.

Самозажимными коннекторами

Если есть опасения, что без кримпера правильно обжать витую пару (провод для интернета) не получится, можно воспользоваться самозажимными штекерами. Внешне он похож на разъём 8P8C, но контакт между токоведущими пластинами и жилами происходит при повреждении изоляции. Фиксируется проводник внутри разъёма за счёт прижимного усилия упругих элементов. Последовательность коммутации:

  1. Удаляют с витопарного провода внешнюю изоляцию и экранирующую оплётку.
  2. Расправляют токоведущие жилы и выстраивают их по цветам в нужной последовательности.
  3. Вставляют витую пару в коннектор, выступающие проводники (если это предусмотрено конструкцией штекера) срезают.
  4. Фиксируют заднюю часть провода пластиковой защёлкой для минимизации его перемещения внутри коннектора.

Контроль качества

При прокладке компьютерной сети патч-кордами собственного изготовления важно проконтролировать контакт и отсутствие замыканий между жилами. Чтобы проверить плотность обжима проводов или кабеля для интернета с разъемами, используют специальные тестеры или обычные мультиметры. В первом случае для диагностики нужно только подключить только что обжатые коннекторы витой пары в соответствующие разъёмы прибора, чтобы он выдал информацию об исправности патч-корда.

У пользователей домашних сетей и небольших офисов тестового оборудования может не оказаться. В этом случае для проверки качества опрессовки можно воспользоваться цифровым мультиметром. Последовательно проверяя каждую жилу, измеритель укажет на отсутствие контакта либо пробой изоляции и короткое замыкание. Если мультиметра нет, можно просто подключить заведомо исправное оборудование и проверить на нем способность патч-корда передавать данные.

При прокладке сетевого кабеля для формирования единой сети в квартире, доме или офисе важно обеспечить качественный контакт между наконечником и жилами кабеля. Соблюдая схему коммутации и порядок действий сетевой администратор или частный пользователь без проблем подключит рабочие станции к серверу либо интернету.

Порядок проводов в сетевом кабеле. Как обжать сетевой кабель LAN своими руками

Встает проблема, как обжать сетевой кабель? Конечно, можно поискать уже готовый обжатый кабель с коннекторами или попросить знакомого помочь, но такие варианты не всегда подходят.

Более того рано или поздно вы захотите переставить компьютер или будете делать ремонт и кабель придется менять или обжимать заново.

Часто необходимость обжать сетевой кабель ставит неопытного человека в тупик. И даже при наличии всего необходимого выполнить эту процедуру правильно все равно не получается. На самом деле обжать сетевой кабель очень просто.

Сетевой кабель. Для построения локальных сетей используется так называемая витая пара. Это кабель который состоит из восьми проводников, которые объединены в пары. Каждая пара проводников скручена друг вокруг друга. Поэтому данный кабель и называют витой парой.

Витая пара делится на категории от 1 до 7. Категория указывается непосредственно на кабеле (CAT1, CAT2, и так далее до CAT7). Для локальной сети 100 мбит/с нам нужна витая пара категории 5 или выше. Как правило в продаже встречается витая пара категории 5e. Категория 5e это улучшенная версия 5-той категории, поэтому ее можно смело покупать. Что касается покупки, то витую пару нужно искать в небольших магазинах с компьютерной техников или на рынках с разнообразной радиотехникой и электроникой. В больших магазинах она встречается редко.

Кримпер для обжима RJ-45 (обжимной инструмент). Кримпер это небольшое устройство немного похожее на плоскогубцы. С помощью данного устройства на сетевом кабеле фиксируется коннектор RJ-45.

Искать кримпер нужно там же где и сетевой кабель. Продавцы в магазинах далеко не всегда знают значение слова «кримпер» поэтому можно просто говорить «обжимной инструмент для сетевого кабеля».

Два коннектора RJ-45. Также нам понадобятся два коннектора RJ-45. Данные коннекторы можно купить там же где кабель и кримпер.

Как правило они продаются пачками по 100 штук. Если будете покупать поштучно, то возьмите с запасом, на случай если вы что-то испортите и придется обжимать сетевой кабель по новой.

Нож. Также вам может понадобиться нож для того чтобы снять изоляцию. Как правило, на кримпере есть специальное лезвие для снятия изоляции с витой пары. Но, без должного опыта пользоваться им довольно сложно, поскольку очень легко повредить находящиеся внутри кабеля проводники.

Приступаем к обжатию витой пары

Шаг № 1. Снимаем внешнюю из

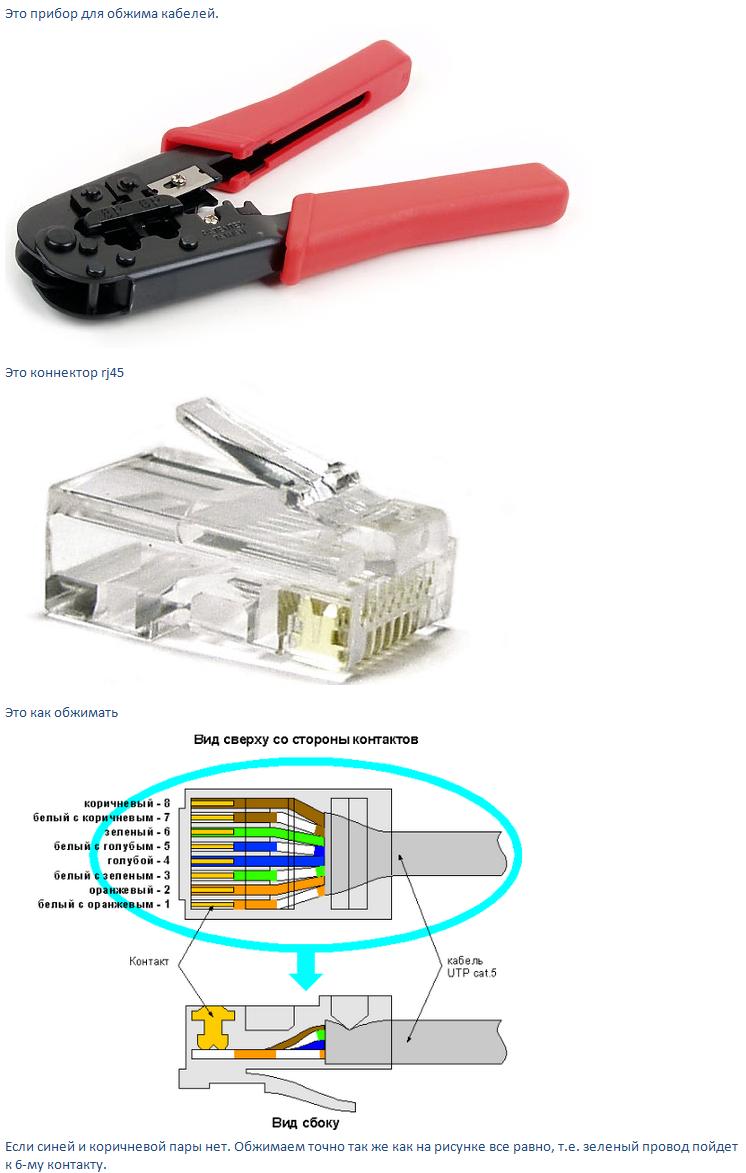

Схема обжима витой пары

Здравствуйте Друзья! В этой статье рассмотрим схему обжима витой пары. Того самого кабеля по которому многие из нас получают доступ в интернет. С помощью витой пары соединяются компьютеры в сеть в одном здании. Есть еще куча вещей которые можно сделать с помощью сетевого кабеля, но мы остановимся на основной его задаче. Обеспечивать сеть между компьютерами. Итак, если у вас происходят частые разрывы связи или вы хотите еще один компьютер подключить к роутеру (маршрутизатору) в этом случае вам необходимо обжать сетевой кабель. Это не единственное решение. Можно пойти в ближайший магазин и купить уже готовый кабель — патч-корд нужной длинны. Если же вы хотите научиться самим обжимать витую пару. Эта статья для вас. В конце можете посмотреть видео как обжать сетевой кабель с помощью отвертки)

Инструмент для обжима витой пары

Для обжима сетевого кабеля нам понадобится:

  • Обжимка
  • Коннектор RJ-45 (он же джек)
  • Устройство для снятия изоляции

На рисунке ниже можно посмотреть как это выглядит

Как вы понимаете если вам необходимо обжать витую пару один раз, то проще купить готовый патч-корд и не морочить себе голову. Если же вы хотите попробовать сами то вам понадобится:

  • Нож
  • Кусачки
  • Отвертка
  • Джек RJ-45

В этом случае коннекторов можно и нужно брать больше. Тем более если вы раньше никогда не имели дело с сетевым кабелем. Огромная вероятность, что с первого раза не получится

С инструментами разобрались переходим к процессу



Процесс обжима сетевого кабеля

1. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.

Оставляем голым участок около 20 миллиметров. После этой процедуры проверьте что бы была цела изоляция проводов

Если у вас экранированная витая пара F/UTP, необходимо убрать фольгу

 Одиночный стальной проводок зажимаем назад, Обрежем его чуть позже для удобства работы

2. Располагаем провода в нужной нам последовательности

Эту последовательность вы можете посмотреть на рисунке ниже

3. Необходимо удалить лишнее. Делаем замер с помощью джека RJ-45

Изоляция витой пары должна немного зайти в коннектор для надежной фиксации внутри.

4. Удаляем лишнее с помощью кусачек

или специального инструмента. Это так же удобно делать обжимкой.

Если удалите слишком мало, то джек не сможет зафиксировать кабель и возможно со временем качество соединения ухудшится. Если не трогать витую пару, то даже при слабом прижиме она прослужит достаточно долго. Удаляем отведенную в сторону одиночную стальную жилу

5. Вставляем витую пару в джек

До конца

Как показано на рисунке ниже

Что бы вы отчетливо видели торцы проводов

6. Заряжаем коннектор к обжимку

До конца

7. До упора сжимаем инструмент

8. Сетевой кабель обжат. Вид сбоку

 Вид с торца. При обжатии ножи в джеке разрезают изоляцию проводов и создают надежный контакт

 На обратном конце кабеля делаем тоже самое. У нас получилось прямое соединение. Можно соединить коммутатор или свитч или маршрутизатор с рабочей станцией. Если вам необходимо соединить два компьютера между собой, не через коммутатор, то необходимо что бы хотя бы у одного из компьютеров был гигабитный адаптер. Гигабитный адаптер это сетевая карта со скоростью соединения 1 Гбит/с. Если же у вас все сетевые интерфейсы 100 Мбит/с, то необходимо сделать перевернутый кабель. Как его сделать можно без труда найти в интернете.



Заключение

В этой статье (Схема обжима витой пары) вы узнали как делаются обычные патч-корды. Это все хорошо когда у вас есть обжимной инструмент. Или есть хотя бы обжимка. Изоляцию можно снять аккуратно ножом.

Обещанное видео как обжать сетевой кабель отверткой

В видео не показан фиксация всего сетевого кабеля к коннектору. Для этого необходимо отверткой в месте указанном на рисунке аккуратно надавить

В результате у вас получится обжатый сетевой кабель как говорится «на коленке». Но это не главное. Главное, что все работает)

6_04_2014

Родители подключили интернет от Киевстар. Пришли ребята все сделали. Вечером звонят, говорят, что нет интернета. Приезжаю и действительно нет. Патчкорд вставлен, а соединения нет. Как будто провод поврежден. Смотрю как был сделан патчкорд от роутера к компьютеру.

Отверткой на видео лучше получилось.

Из-за того, что нет контакта с 1 и 2 проводком (бело-оранжевым и оранжевым) нет вообще никакого соединения.

Поэтому, советую, после подключения посмотреть как обжат сетевой кабель или подергать провода (по изгибать их в разные стороны возле компьютера и роутера) пока специалисты не ушли и посмотреть видео (в YouTube например). Если идет хорошо, значит соединение есть и можно отпускать ребят.

Благодарю, что поделились статьей в социальных сетях. Всего Вам Доброго!

С уважением, Антон Дьяченко
