Фотореле типа ФР-7Е предназначено для включения и выключения освещения при изменении интенсивности дневного освещения.

Широкий диапазон настройки чувствительности позволяет использовать фотореле для управления уличным и внутренним освещением, для включения освещения витрин, световой рекламы, индивидуальных рабочих мест и т. п., а также для применения в качестве комплектующего изделия в устройствах промышленной автоматики.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФР-7Е: Напряжение питания 220V AC Потребляемая мощность не более 4Вт Допуск напряжения питания -15. ..+10% Диапазон освещенности, при которой срабатывает фотореле 10…50Лк Тип фотодатчика фоторезистор Максимальная длина кабеля фотодатчика ФР-7Е 1.5м Максимальная длина кабеля фотодатчика ФР-7Н 50м Регулировка порога срабатывания потенциометр Временная задержка 15с Выходные контакты    Число и род контактов 2 замыкающих Номинальный ток 5А Коммутируемое напряжение 220V AC/24V DC Механическая износостойкость 5×105 циклов ВО Электрическая износостойкость 1×105 циклов ВО Управление    Диапазон рабочих температур -20. ..+45°С Диапазон температур хранения -40…+80°С Рабочее положение произвольное Крепление реле ФР-7Е на DIN-рейку или на плоскость Крепление реле ФР-7Н на DIN-рейку Защита IP 40 со стороны лицевой панели Максимальное сечение присоединяемых проводов 2.5 мм² (с гильзой 1.5 мм² ) Габаритные размеры ФР-7Е 45×70×100 мм Габаритные размеры ФР-7Н 75×22.5×105 мм Вес реле ФР-7Е 0.2 кг Вес реле ФР-7Н 0.15 кг



Схемы подключения к различным нагрузкам ФР7Е.

Рекомендуемая схема включения фотореле ФР-7Е при мощности нагрузки до 300Вт (исключая лампы ДРЛ)


RF1 – фоторезистор

ФР-7 – фотореле

FU1 – предохранитель

HL1 – лампа

Рекомендуемая схема включения фотореле ФР-7 при мощности нагрузки более 300Вт и ламп ДРЛ



RF1 – фоторезистор

ФР-7 – фотореле

FU1 – предохранитель

HL1 – лампа

K1 – магнитный пускатель









    Цена на Фотореле ФР-7Е указана из расчета оптового или мелкооптового объема покупки. При розничных заказах возможно увеличение цены от 5% до 15%. Купить Фотореле ФР-7Е могут юридические лица путем запроса счета и безналичной оплаты. Физические лица оплачивают выставленный счет через Сбербанк. Фотореле ФР-7Е является стандартной складской позицией. Срок поставки обычно не превышает 1-3 дня с момента оплаты. Запросить сертификат, отказное письмо или технические характеристики на Фотореле ФР-7Е можно отправив отдельный запрос на почту tehnolog_zakaz@list.

ru. Отгрузка продукции осуществляется с центрального склада (Москва, Медведково). Возможна доставка по Москве , Московской области и отправка в регионы России.

Схема подключения фр 7е

Образец договора на поставку. Перейти к основному содержанию. Уважаемые господа! Воспользоваться поиском Вы можете на новой версии сайта.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Фотореле ФР-7 с выносным фотоэлементом
• Фотореле с таймером для уличного освещения
• Фотореле ФР-2М в узком корпусе 13мм!
• Фотореле — файл 1. doc. Схема подключения фр 94 7
• Форум по электрике и электрооборудованию «Электрический Дом»
• Фотореле ФР-7Н ((в комплекте с датчиком, кабель 25м)
• Фотореле не работает при подключении датчика света.
• Фотореле ФР-7Е — расшифровка, характеристики, маркировка, цена
• Устройство и схема подключения фотореле для уличного освещения
• Фотореле ФР-2

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Подключение и работа фотореле ФР-7Е

Фотореле ФР-7 с выносным фотоэлементом

Управление уличным освещением — задача далеко не самая тривиальная, как то может показаться на первый взгляд. В одних случаях включение и выключение может быть затрудненно самой схемой размещения осветительных приборов, в других — не самым удобным доступом к управляющим устройствам, в третьих — недопустимыми затратами времени на включение каждого из многочисленных уличных светильников.

Кроме того, ввиду дороговизны электроэнергии, вполне понятно стремление сэкономить и включать освещение лишь по мере фактической необходимости. Поэтому самым разумным решением является использование фотореле, упрощающих управление уличным освещением и ощутимо экономящих энергию. Несмотря на кажущееся разнообразие представленных на рынке моделей фотореле, принцип действия у них во многом схож. Главным узлом в них является фоточувствительный элемент, способный изменять свои электропроводящие свойства в зависимости от интенсивности падающего на него светового потока.

Чаще всего в качестве фотоэлементов выступают либо фотодиоды, либо фототранзисторы. Фотоэлемент подключается к управляющей плате, основное назначение которой — контроль параметров светочувствительного устройства.

Как только уровень освещения изменится и из-за этого поменяются параметры фотоэлемента, управляющая плата подает напряжение на исполнительный механизм. В качестве последнего обычно выступают реле, позволяющие замыкать и размыкать провода цепи электроснабжения уличного освещения.

В каждом фотореле имеются также возможность регулирования порога срабатывания. Осуществляется данная настройка изменением сопротивления переменного резистора, включенного в цепи управляющей платы.

Современные модели также обладают способностью изменять время задержки срабатываний на включение и отключение, реализованной посредством таймеров. В некоторых образцах имеются и датчики движения, позволяющих включать уличное освещение только в тех случаях, когда напротив места установки фотореле наблюдается какое-либо движение. В паспорте любого фотореле в обязательном порядке приводятся основные его характеристики. Поэтому для безошибочного выбора стоит обращать на каждый пункт, среди которых важнейшее значение имеют следующие.

Кроме того, стоит обратить еще и на такие характеристики, как диапазон рабочих температур, габаритные размеры, а также на способы монтажа и подключения электросети. Выбор между данными разновидностями должен производиться с учетом имеющихся требований, возможностей коммутации и бюджета.

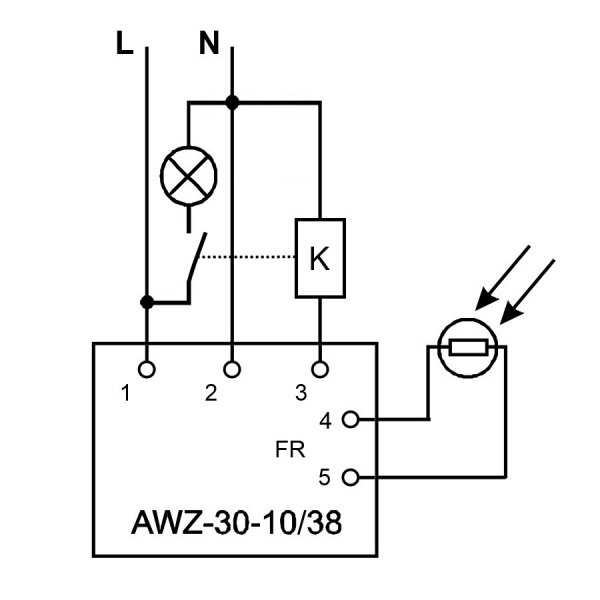

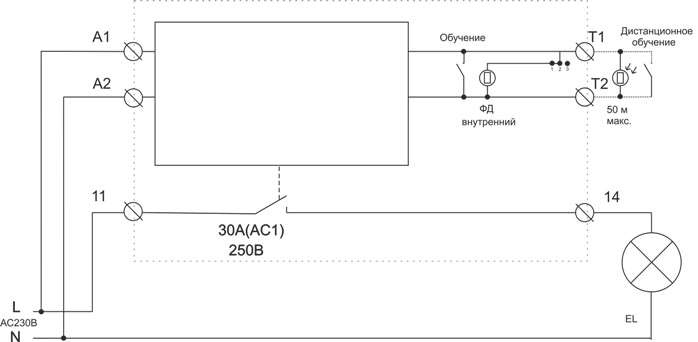

Существует две простых схемы подключения, зависящих от конструкции устанавливаемых модулей. Под особенностями конструкции здесь понимается наличие у прибора либо трех выводов,либо двух или кратного двум количества, как это делается у моделей, допускающих подключение нескольких фонарей, ламп или прожекторов непосредственно к корпусу фотореле.

В этом случае на корпусе устройства будет иметься три вывода, представленных проводами красного, синего и коричневого цвета. Подключение должно осуществляться следующим образом:.

Если на выходе фотореле лишь только одна пара контактных клемм, то и в этом случае существует возможность управлять сразу несколькими лампами. Для этого достаточно подключить их к выходу фотореле параллельным способом.

Кроме того, существуют модели фотореле, предназначенные для эксплуатации в сетях с заземлением. Отличаются они лишь наличием дополнительных клемм, куда и подключаются заземляющие провода. Однако при использовании современных осветительных приборов с тремя выводами и при наличии соответствующей электросети, вполне возможно применять и фотореле без ввода заземления.

Для этого в монтажной коробке задействуется еще одна клемма, к которой подключается заземление и от которой разводятся зеленые провода для ламп. Чтобы не ошибиться с правильностью произведенного подключения, лучше всего еще до начала всех работ полностью разобраться в схеме подключения, всегда указываемой в техническом паспорте фотореле. Если установка фотореле производится зимой, то с наступлением теплого времени года распустившаяся листва способна создать мешающее нормальной работе затенение.

Поэтому подобное дооснащение можно выполнить собственными руками, не прибегая к помощи высокооплачиваемых специалистов-электриков. Посмотрите как легко можно подключить подобное устройство, даже без особых знаний и умений. Для удобной и комфортной жизни была создана различная бытовая техника, изобретен телефон, компьютер, автомобиль.

Не так давно появилось еще одно современное устройство — фотореле для уличного освещения, с помощью которого лампочки загораются и гаснут без вмешательства человека.

Принцип работы сумеречного реле несложен. Когда количество проходящих световых лучей становится недостаточным, в устройстве замыкаются контакты, и включается освещение. При увеличении уровня освещенности происходит размыкание контактов и как результат, свет автоматически выключается. Установить фотореле можно у входа своего частного дома или в подъезде многоэтажки. С его помощью крыльцо, дорожка или подъезд будут всегда освещены.

При этом затраты на электроэнергию значительно сократятся. Однако такое устройство можно использовать не только для включения и выключения света. Если прибор подключить к системе орошения газона, то лужайка будет поливаться автоматически каждую ночь. Фотореле имеет прозрачный, герметичный корпус, защищающий устройство от воздействия окружающей среды. Фотореле этого вида с наступлением темноты включает свет, а с восходом солнца его выключает.

Происходят все действия без вмешательства человека. С помощью этого устройства можно управлять освещенностью в любое время суток. На реле устанавливается время разрешения его работы, и прибор будет включаться в заданный период времени при заданном освещении. Установленные в фотореле таймеры могут быть разными. Это могут быть дневные, недельные или даже годовые устройства.

Период работы для последних можно выставлять по нескольким дням сразу, или на каждый день разный. Работу прибора можно запрограммировать на неделю вперед, изменять его параметры и выделять определенные дни. С нижней стороны корпуса устройства установлена небольшая ручка, которая регулирует порог срабатывания фотоэлемента.

Чтобы прибор срабатывал только с наступлением темноты, ручка поворачивается в сторону минуса. При повернутой ручке в сторону плюса свет будет включаться при незначительном затемнении, например, во время сильного дождя. Устройство с регулировкой порога позволяет управлять реле в зависимости от погодных условий и времени года. Фотоэлемент такого прибора можно установить отдельно от основного блока, который монтируется в электрощиток.

Максимальная удаленность составляет сто пятьдесят метров. Преимущество изделия в том, что основной прибор располагается в защищенном помещении. Чаще всего фотореле устанавливаются недалеко от источника освещения. При этом следует проследить, чтобы свет от светильника не попадал на прибор. Лучше всего заранее найти тень и установить сумеречное реле там.

На упаковке изделия имеется изображение схемы подключения устройства, согласно которой его следует подключать. Необходимо отметить, что маркировка проводков разных производителей может отличаться. Поэтому принципиальную схему подключения рекомендуется знать. Перед подключением прибора следует удостовериться в его соответствии по всем мощным характеристикам.

В противном случае необходимо воспользоваться вспомогательными переключателями. Для подключения нескольких светильников одновременно понадобится специальный контроллер. Именно этот прибор будет получать сигнал, и управлять освещением.

В первую очередь следует определиться с тем, как прибор должен работать и какие функции выполнять. Можно сделать вывод, что в результате использования автоматики отпадает необходимость в постоянном вмешательстве человека, и значительно экономится электроэнергия.

Прибор, реагирующий на интенсивность освещения и автоматически включающий или отключающий подачу электроэнергии на светильник, называют фотореле фото — датчик, реле — переключатель. Благодаря ему, нет необходимости следить за тем, когда надо включить освещение или выключить. Настроенное устройство сделает это автоматически. При наступлении сумерек, свет в этих местах автоматически включается. Наступает рассвет — гаснет. Использование фотореле экономично и удобно.

При освещении больших территорий, пользу этого прибора трудно переоценить. Экономя затраты на расход электричества, сберегаются и природные ресурсы. Уменьшается расход угля, газа, нефти, используемые для выработки электроэнергии. Уменьшаются экологически-вредные выбросы в атмосферу. Устанавливаемое реле экономит бюджет. Люди получают возможность комфортного освещения там, где это необходимо.

Прежде, чем окончательно закрепить датчик, нужно выбрать оптимальную настройку срабатывания. Когда убедитесь, что все работает, правильно завершайте окончательный монтаж. Так не придется несколько раз добираться к нему для корректировки. К недостаткам можно отнести плохое качество фотореле китайского производства, заполонивших рынок. Покупая прибор, смотрите на срок гарантии. Хорошо проверяйте все функции. Сохраняйте чек. Простые устройства имеют только светодиодный датчик. Работают в соответствии с настройкой, в определенное время суток, в зависимости от сезона.

Свет включается и гаснет в назначенное время. Большим функционалом обладают комбинированные приборы, они отвечают требованиям к применению с дополнительными возможностями:. Тип фотореле может быть выносным. Используется для наружного освещения. Датчик расположен в герметическом корпусе. Внутренний тип монтируется в электрощите. Датчик выносится наружу и с помощью двух проводов присоединяется к модулю устройства. Посмотрите на схему.
