Схема подключения инфракрасного теплого пола + фото и видео

Краткое содержание

  • 1 Что представляет собой инфракрасный теплый пол?
  • 2 Укладка и подключение напольного отопления пленочного типа
  • 3 Подготовка основания
  • 4 Расчет напольного отопления
  • 5 Устройство напольного отопления
  • 6 Видео: Подробная инструкция по установке инфракрасного пленочного теплого пола калео

Инфракрасный пленочный теплый пол используется под разные типы декоративного покрытия – плитку, паркетную доску, линолеум и другие. Схема его укладки своими руками достаточно проста. Получить готовое напольное отопление можно за несколько часов.

Инфракрасный пленочный теплый пол под декоративные покрытия

Что представляет собой инфракрасный теплый пол?

Данный вид напольного отопления формируется из нагревательных элементов пленочного типа. Их изготовляют из полиэтилена. Внутри пленочный пол заполнен карбоновой пастой.

Устройство пленочного пола

Отдельные нагревательные участки соединены между собой медными шинами, которые также впаяны в конструкцию.

Когда пленочный пол подключают к сети, карбоновые элементы начинают выделять тепло. Образовавшееся инфракрасное излучение характеризуется длиной волны от 5 до 20 мкм.

Особенностью данной отопительной системы считается то, что она не пересушивает воздух, что наблюдается при использовании традиционных радиаторов. Создаваемая среда является максимально комфортной для человека.

Теплый воздух концентрируется на уровне до 1,5 м. Сверху температура немного ниже. Такие параметры воздуха считаются идеальными для пребывания человека.

Также преимуществом данной системы является то, что произведенное ею инфракрасное излучение нагревает все окружающие предметы. Таким простым способом в несколько раз повышается ее эффективность. При этом полностью отсутствует негативное влияние на человека или домашних животных.

Укладка и подключение напольного отопления пленочного типа

Установить теплый пленочный пол своими руками не составит труда, если знать несколько секретов и следовать инструкции от производителей.

Пошаговая инструкция подключения пленочного теплого пола своими руками

Подготовка основания

Пленочный пол можно укладывать на старое покрытие. В этом случае существуют лишь ограничения к качеству основания. Оно должно быть ровным, а перепады – не больше 3 мм. Если основание не соответствует стандартам, заливается тонкая стяжка.

[ads-mob-1][ads-pc-1] На следующем этапе готовится место для установки терморегулятора. В стене на высоте 20-25 см от поверхности пола при помощи дрели со специальной насадкой проделывается отверстие глубиной 1-2 см (размер зависит от модели терморегулятора). От углубления прорезывается штроба, которая должна доходить до пола. В дальнейшем в образовавшуюся канавку будут укладываться кабели для подключения напольного отопления к сети и терморегулятору. Как выглядит один из вариантов пирога инфракрасного подогрева пола

Также для получения эффективной системы под нагревательные элементы необходимо укладывать гидроизоляцию. Можно использовать обычную полиэтиленовую пленку толщиной не меньше 50 мкм. Во время укладки все стыки надежно герметизируют клейкой лентой.

После установки полиэтиленовой пленки производится монтаж теплоизоляции своими руками. Основой данного материала должна быть металлизированная лавсановая или полипропиленовая пленка. Использовать теплоизоляцию с покрытием из алюминиевой фольги недопустимо.

Расчет напольного отопления

Схема укладки своими руками инфракрасного отопления подразумевает:

  • нежелательно устанавливать пленочный теплый пол под массивную мебель, бытовые приборы; Правильное подключение инфракрасного теплого пола в комнате с мебелью
  • площадь, которую будут занимать нагревательные элементы, должна составлять не меньше 70%. При меньшем значении эффективность отопления будет небольшой;
  • перед монтажом термопленки составляют план размещения всех элементов. Ее разрезают своими руками по размеченным линиям, чтобы получить куски оптимального размера. Делать это в другом месте запрещено, поскольку можно повредить нагревательные элементы;
  • первая полоса термопленки должна размещаться на расстоянии 10 см от стены.

Устройство напольного отопления

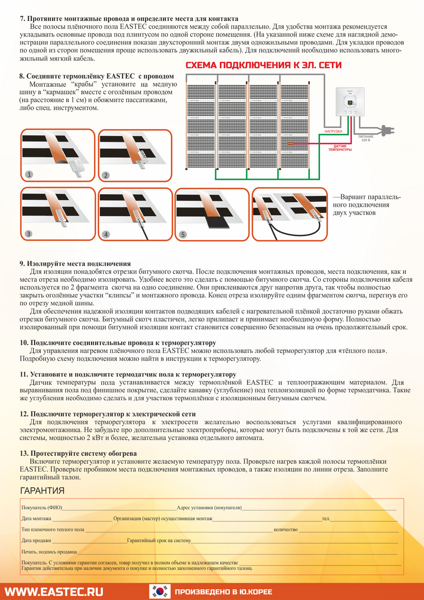

Схема укладки и подключения нагревательных элементов своими руками выглядит следующим образом:

  • Монтаж термопленки происходит по направлению к стене, где будет размещаться терморегулятор. Какой стороной ее укладывать – не зависит от производителя или мощности нагревательных элементов. Любая термопленка устанавливается медной полосой вниз. Отдельные полосы не должны находить друг на друга. Устройство греющей плёнки
  • Токоведущий провод зачищают на конце (8-10 мм). Подготовленный хвостик устанавливают внутрь контактного зажима.
  • Зажим вместе с проводами устанавливается на пленочный нагревательный элемент. Один его конец должен располагаться на медной шине, а второй – внутри конструкции. Для надежной фиксации используют плоскогубцы.

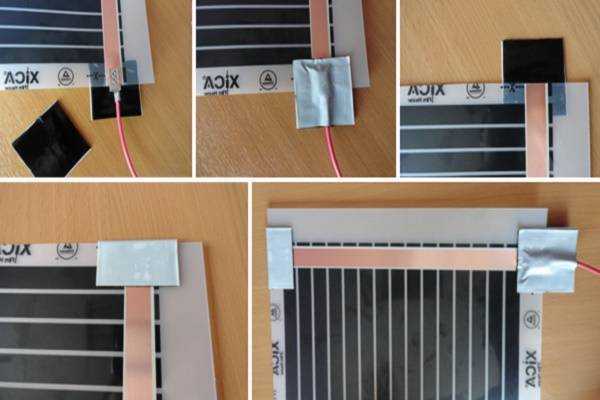

  • Изоляцию места обреза медной шины и место подключение электропровода проводят при помощи винил-мастичного скотча.
  • Количество мест соединения должно быть минимально, но для эффективной работы максимальная длина одной полосы – 8 м. Все элементы соединяются между собой параллельно. В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу
  • Перед подключением системы к терморегулятору производят ее испытание. Важно выяснить, какая нагрузка будет приходиться на прибор. Если она как минимум на 20% меньше, чем значение, которое указано в паспорте терморегулятора, можно продолжать монтаж напольного отопления.
  • Установка датчика температуры осуществляется под пленкой ближе к середине второй секции. Для его монтажа необходимо вырезать отверстие в теплоизоляционном материале и основании соответствующего размера. Для прокладки кабеля к терморегулятору также нужно сделать небольшую канавку.
  • Провода, через которые происходит подключение инфракрасного теплого пола к терморегулятору и сети, отводят к плинтусу. Это уменьшит уровень давления на них от напольного покрытия. Для их отвода в теплоизоляционной подложке делают неглубокую канавку. После укладки проводов их фиксируют скотчем. Около стены кабели не должны выступать за теплоизоляцию. Для этого на данном участке делают более глубокий желобок для их установки. Инструкция по монтажу нагревательной пленки
  • Нагревательные элементы подключаются к терморегулятору по тому же принципу, что и другие системы напольного отопления. Схема монтажа указывается производителем на корпусе прибора. Чаще всего к 1, 2 гнезду подключается кабель от сети, к 3, 4 – теплый пол, 6, 7 – датчик температуры. Заземляющие провода соединяются между собой клеммой.
  • После подключения всех элементов системы к терморегулятору запускают в работу теплый пол. Для тестирования отопления задают максимальную температуру, которая будет обеспечивать оптимальные условия в помещении. При таком режиме не должно происходить перегрева или искрения в местах установки контактов. Теплый пол должен иметь стабильную температуру по всей поверхности.

Если монтаж теплого пола своими руками прошла успешно, переходят к установке выбранного напольного покрытия. Под него обязательно укладывают полиэтиленовую пленку, чтобы защитить систему от влаги.
[ads-pc-2][ads-mob-2]

Видео: Подробная инструкция по установке инфракрасного пленочного теплого пола калео

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

ᐈ 3 Способа, как правильно подключить инфракрасную пленку: фото, видео

Каталог товаров

Все способы подключения нагревательной пленки: фото, советы, сравнениеIN-HEAT.KIEV.UA

Как подключить пленочный теплый пол

Многие пользователи, еще до покупки инфракрасной пленки задаются логичным вопросом: «А как же подключается инфракрасная пленка к питающей сети

Разберем основные способы подключения ик-пленки и выделим их ключевые преимущества.

1. Подключение плёночного пола с помощью зажимных клипс-конекторов

Это самый распространенный способ на сегодня. Благодаря простоте монтажа, подключения плёночного пола клипсами осуществляется быстро и без специального инструмента. В большинстве случаев достаточно обычных плоскогубцев.

Самое важное в этом способе подключения, это правильно завести соединительную клипсу в инфракрасную пленку.

Общее правило такое, что крокодил должен обжать своими лопатками медную шину с двух сторон и находиться с ней в непосредственном прямом контакте. Более подробно, смотрите на фото ниже.

Т.е. нужно завести клипсу в инфракрасную пленку таким образом, что бы одна лопатка крокодила находилась в контакте с медной шиной, а другая располагалась поверх внешнего полиэтиленового слоя ик-пленки.

Распространенная ошибка:

  • Зажатие клипсы поверх ИК-пленки, не заводя клипсу внутрь пленки. В таком случае пленка работать будет, но не долго. Спустя некоторое время место контакта перегреться и обуглится.

Из-за того, что клипса имеет серебристый цвет, у пользователей часто возникает впечатление, что она сделана из алюминия, который как известно нельзя напрямую соединять с медью. Однако клипса сделана не из алюминия, а с оцинкованной меди (см. фото ниже.)

На анимации справа показан пример правильной установленой клипсы на ИК-пленку полосатого типа (одна лопатка внутри ИК-пленки, другая снаружи.

2. Подключение инфракрасного пола с помощью люверсов и специальных обжимных наконечников

Данный метод менее распространенный в силу того, что требует специального инструмента. Преимуществом подключения ик-пленки с помощью люверс является более крепкая фиксация. Однако весомым недостатком является низкая площадь соприкосновения кольцевого наконечника с медной шиной, за счет чего увеличивается переходное сопротивление между люверсом и ик-пленкой. Это в свою очередь сказывается на надежности работы в первую очередь длинных полос инфракрасной пленки, т. к. чем длиннее полоса, тем больше ток проходит через место подключения.

3. Подключение нагревательной пленки методом пайки

Это один из самых надежныхспособов подключения плёночного пола. Термическое соединение провода и медной шины обеспечивает минимальное переходное сопротивление, а также максимальное механическое сцепление.

К недостаткам данного метода можно лишь отнести высокие трудозатраты и время на подключения.

  • Внимание:

    В процессе пайки, не перегревайте инфракрасную пленку, т.к. это может привести к её расслаиванию в будущем

Выводы: анализируя выше написанное стоит отметить, что самым распространенным способом  подключения инфракрасной пленки является клипса-коннектор, в то время, как самый надежный метод – пайка.

Остались вопросы?

Получите бесплатную консультацию от специалиста магазина

Читайте также


Товары из статьи

Быстрый просмотр

Пленка тёплый пол Heat Plus SPN-305 / 50 см

269 грн. / м.п.

В корзину

Подробнее

Купить в 1 кликВ избранное

В наличии 2

Купить в 1 кликСравнение

В избранноеВ наличии

Потужність, Вт/м.

  • 110
  • 75

Быстрый просмотр

ИК-пленка, Heat Plus, SPN-310, 220 Вт, 1 м

503 грн. / м.п.

В корзину

Подробнее

Купить в 1 кликВ избранное

В наличии 1

Купить в 1 кликСравнение

В избранноеВ наличии

Потужність, Вт/м.

  • 220
  • 150
  • 120

Скидка 6%

Быстрый просмотр

Пленка теплый пол Enerpia EP-305-T / 110 Вт / 50 см / под ламинат

188 грн. / м.п. 200 грн.

В корзину

Подробнее

Купить в 1 кликВ избранное

В наличии 3

Купить в 1 кликСравнение

В избранноеВ наличии

Потужність, Вт/м.

  • 110

Быстрый просмотр

Heat Plus SPN-305-225 Sauna, ширина 50 см

451 грн. / м.п.

В корзину

Подробнее

Купить в 1 кликВ избранное

В наличии 3

Купить в 1 кликСравнение

В избранноеВ наличии

Потужність, Вт/м.

  • 225

Быстрый просмотр

Саморегулирующаяся пленка, Heat Plus, SPP-305, 110 Вт

280 грн. / м.п.

Подписаться

Подробнее

Купить в 1 кликВ избранное

Недоступно 3

Купить в 1 кликСравнение

В избранноеНедоступно

Потужність, Вт/м.

  • 110

Быстрый просмотр

ИК-пленка, Heat Plus, SPN-306, 72 Вт, 60 см

333 грн. / м.п.

Подписаться

Подробнее

Купить в 1 кликВ избранное

Недоступно 2

Купить в 1 кликСравнение

В избранноеНедоступно

Потужність, Вт/м.

  • 72

Быстрый просмотр

Греющая пленка Heat Plus SPN-308 180 Вт / 80 см

408 грн. / м.п.

В корзину

Подробнее

Купить в 1 кликВ избранное

В наличии

Купить в 1 кликСравнение

В избранноеВ наличии

Потужність, Вт/м.

  • 180
  • 120
  • 96

Товар добавлен в корзину

Продолжить покупкиПерейти в корзину

Купить в один клик



Заполните данные для заказа

Я согласен на обработку персональных данных. *

Купить в один клик

Ваш заказ принят!

Мы свяжемся с Вами в ближайшее время,
благодрим за покупку.

Закрыть окно

Запросить стоимость товара

Загрузка товара

Заполните данные для запроса цены

Я согласен на обработку персональных данных.*

Запросить цену

Закрыть окно

Инфракрасный теплый пол своими руками: монтаж и подключение

Система инфракрасного теплого пола пленочного типа – одна из инновационных и уникальных разработок, позволяющая решить проблемы, возникающие при обустройстве отопления дома.

Как правильно подобрать комплектующие к системе и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

  • Как устроена ИК система?
  • Выбор компонентов системы
    • Варианты пленки
    • Расчет необходимого количества
    • Термостат для контроля температуры
  • Монтаж инфракрасного теплого пола
    • Приобретение материалов и инструментов
    • Подготовка основания 90 пленка

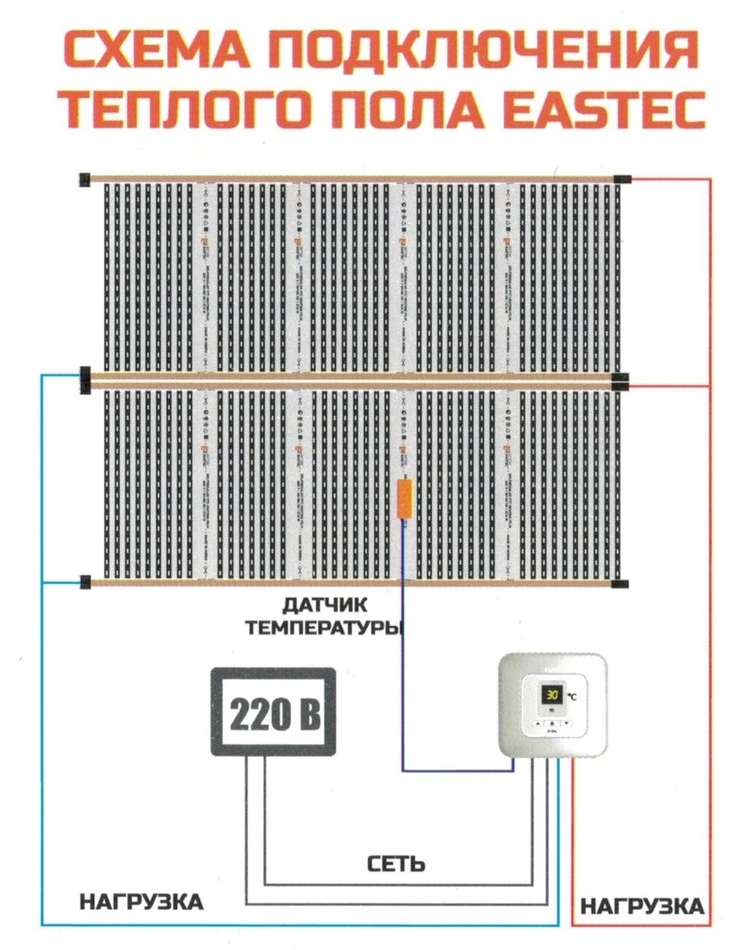

    • 90 Схема подключения системы
    • Монтаж устройства управления
    • Пробный запуск ИК системы
  • Выводы и полезное видео по теме

Как устроена ИК-система?

Инфракрасный теплый пол – это довольно сложная система, которую невозможно сделать самостоятельно в домашних условиях.

В основе системы лежит уникальная наноструктура, способная генерировать невидимое человеческому глазу инфракрасное излучение.

В зависимости от типа конструкции нагревательных элементов инфракрасные системы делятся на два основных типа: стержневые и пленочные

Пленочные системы изготавливаются из полос углеродной пасты — высокопрочного углеродного волокна, которые скрыты под полиэтиленовая термостойкая пленка.

Все полосы, толщина которых не превышает десяти миллиметров, расположены на равноудаленном расстоянии 10-15 мм и соединены параллельно плоскими токоведущими шинами, защищенными серебряным покрытием.

Под действием электрического тока, подаваемого на шины, углеродные элементы начинают излучать инфракрасное излучение, длина волны которого в диапазоне биорезонанса изменяется в пределах 9-20 мкм заложен. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы доступны в виде отдельных кабелей или сборных отсеков.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а предметов, находящихся в помещении: полов, мебели, стен и потолков. Благодаря этому свойству скорость инфракрасного нагрева значительно выше, чем традиционные аналоги – электрические и водяные системы.

К неоспоримым достоинствам инфракрасного пленочного теплого пола можно отнести:

  • Экологичность. Инфракрасные лучи по действию аналогичны солнечному свету и поэтому благотворно влияют на все живые организмы. У них нет побочного эффекта.
  • Простая установка. Конструктивные особенности системы позволяют осуществить качественный монтаж с минимальными затратами и усилиями, владея лишь базовыми навыками строительных работ.
  • Совместимость с различными типами покрытий. Укладку инфракрасного теплого пола допускается производить сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно ламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже при повреждении одной из карбоновых полос из-за схемы параллельного соединения остальные элементы продолжат работу.

Фотогалерея

Фото

Инфракрасная пленочная система – самый простой и доступный вариант теплого пола

Устройство пленочного теплого пола не требует обязательной заливки стяжки, т.к. меньше всего влияет на высоту потолков в оборудованные помещения

Инфракрасная пленка укладывается на деревянные поверхности без дополнительных приспособлений. И подходит для установки на стены или потолок

Инфракрасные полы подходят для обустройства веранд, террас, лоджий, открытых спортивных площадок, кафе, зон отдыха

Для резки и монтажа системы нагревательных пленок не нужны специальные инструменты и приспособления. Главное строго следовать инструкции производителя

Ламинат идеально подходит для монтажа финишного покрытия инфракрасным обогревом, можно использовать паркетную доску

Инфракрасные пленочные полы подходят для последующей укладки линолеума. Однако покрытие укладывается уже после укладки фанерного слоя.

Инфракрасные пленки хорошо сочетаются с ковром, а также с укладкой слоя фанеры. Следует избегать прямого контакта с электрическим полом.

Самая простая в монтаже система

Преимущества пленочных полов

Укладка на деревянную основу

Возможность укладки на открытых площадках

Система резки пленки для монтажа

Укладка ламината на инфракрасные полы

2 Укладка инфракрасного пола версия

ИК система под ковролин

Толщина термопленки не достигает 5 миллиметров, поэтому практически не «съедает» высоту помещения. Благодаря этому его можно смело устанавливать практически под любое покрытие. Кроме того, такую ​​пленку можно размещать на вертикальных поверхностях, закрепляя к стенам и потолку, обеспечивая зональный обогрев помещения.

Уязвимость системы – боязнь «запирания», при котором отапливаемые участки могут выйти из строя под тяжестью установленных на них крупногабаритных предметов

По этой причине пленочный материал укладывают только в тех помещениях, где крупногабаритная техника и мебель не будут стоять. С осторожностью стоит использовать ИК-системы во влажных помещениях, так как есть риск поражения электрическим током.

Энергозатраты на работу инфракрасного теплого пола напрямую зависят от режима работы системы и рабочей площади помещения. Также рекомендуем ознакомиться с другими нашими, где подробно описан пленочный тип отопления для помещений.

Выбор компонентов системы

Помимо угольных нагревательных полос, запаянных в майлар, для системы пленочного пола требуется регулятор температуры, оснащенный датчиком температуры.

Варианты пленки

Вариантов пленочных полов на современном рынке очень много. И все они имеют примерно схожие характеристики: потребляемая мощность от 25 до 80 Вт/ч, а рабочая температура от 30 до 50°С.

В продаже можно найти два типа пленочных систем:

  • твердые — в них пленка полностью покрыта углеродным материалом;
  • полосатые — в них углеродный материал нанесен на поверхность в виде полос шириной 15-20 мм.

Отличие между ними в том, что в сплошных системах материал наносится вальцеванием на поверхность в виде пасты, а в полосатых — фрагментарным распылением.

Для небольших помещений лучше выбирать пленку, ширина которой 50 см; для более просторных помещений выгоднее приобрести планки шириной 100 см

Толщина материала может варьироваться от двух микрон до 0,4 миллиметра. Длина рулона 50 метров.

Есть мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой углерода, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. Например, для стран Европы и США оптимальным вариантом считается толщина 0,338 мм.

Такие системы стоят недешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей колеблется в пределах 20-25 долларов за квадратный метр. Подробнее о видах пленочного теплого пола можно узнать в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом обогрева осуществляется только по полезной площади помещения.

Процент покрываемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади — в качестве основного обогрева;
  • 40-50% площади — как дополнение к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно нарисованная на листе схема расположения зон системы. Рассчитав длину каждого фрагмента и сложив их количество, не составит труда рассчитать необходимую общую длину покрытия.

При расчете закрываемой площади следует учитывать, что по нормам от каждой стены потребуется сделать отступ от 10 до 20 сантиметров

Во избежание преждевременного выхода из строя системы пола необходимо дистанцироваться от трубы и стояки центрального отопления при прокладке. Уложенные полосы не должны пересекаться и накладываться друг на друга.

При размещении фрагментов на плане и расчете их длины учитывают также, что длина каждой полосы должна быть кратна 17-18 сантиметрам, так как в этих местах располагаются линии разреза.

Термостат для контроля температуры

ИК-система управляется контроллером температуры. Датчик температуры, входящий в комплект, размещается между нагревательными элементами и подключается к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные на термостат, который, в свою очередь, срабатывает и запускает систему.

Основное назначение прибора — отслеживать температуру пола по данным датчика и в соответствии с заданными параметрами регулировать мощность обогрева

Вариантов модификаций регуляторов, отличающихся функциональностью, сегодня на рынке представлено огромное разнообразие.

Все они условно делятся на два типа:

  1. Механические — оснащены ключами и механическими колесами и подходят для обустройства систем малой площади.
  2. Электронный — оснащен кнопочным управлением и дисплеем, применим для небольших незонированных помещений.

Программируемые модели оснащены сенсорными экранами, с помощью которых можно установить сразу 4 режима времени, тем самым экономя до 50% энергопотребления.

Датчики температуры, в зависимости от типа устройства и типа напольного покрытия, доступны в двух версиях. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, снабженных гелевой защитой от воздействия полосок клеевых составов и предотвращением механических повреждений.

Некоторые модели терморегуляторов умеют считывать информацию о нагреве поверхности пола, а другие могут дополнительно анализировать степень нагрева воздуха в помещении

При выборе устройства следует ориентироваться на мощность терморегулятора. Рассчитывается исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножается на размер рабочей площади, покрытой нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что не могут самостоятельно возобновить работу в случае аварийного отключения электроэнергии. Поэтому лучше отдать предпочтение моделям, в которых предусмотрен аккумулятор. А подробнее о выборе и установке терморегулятора для теплого пола читайте . .

Если пленочную систему предполагается совмещать с покрытием из керамогранита или плитки, потребуется устройство цементно-песчаной стяжки

Установка инфракрасного теплого пола

свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы, такие как линолеум или ковролин, листы ДВП или фанеры следует укладывать в качестве прослойки между нагревательными планками и ней.

Жесткий слой защитит пленку от «травм» при протыкании чехла ножками тяжелой мебели или женскими каблуками.

Монтаж системы инфракрасного теплого пола в любом случае осуществляется в несколько этапов.

Фотогалерея

Фото

Этап 1: По заранее составленной схеме устройства ИК пола система разрезается на подходящие по длине панели. Необходимо только разрезать на прозрачную полосу, трогать и пересекать карбоновые полосы нельзя

2 этап: Край панели, находящийся на неприсоединенной стороне, изолируется битумной лентой. Им нужно обклеить обрезанный край алюминиево-медной шины

Этап 3: Срезанный край инфракрасной панели с наклеенными сверху элементами битумного скотча проклеивается обычным скотчем

Этап 4: Если не предполагается укладка толстого слоя утеплителя, для расположения клеммы, используемые для электрических соединений, затворы выбираются в полу. При использовании утеплителя в нем делают углубления

Этап 5: После устройства углублений под клеммы пол застилают изоляционной подложкой без нахлестов. Листы подложки соединяются лентой

Шаг 6: Полотенца инфракрасной системы укладываются стороной подключения к стене с установленным термостатом. Пластины соединяются последовательно и подключаются к термостату

Шаг 7: После подключения инфракрасной системы к термостату система проверяется на работоспособность. При необходимости устранить дефекты

Этап 8: Укладывается гидроизоляционный слой, затем укладывается выбранное для обустройства напольное покрытие

Резка инфракрасной системы на панелях перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание края полотна обычной лентой

Штробы для прокладки клемм для проводки

Подложка теплоизоляционная

Устройство электроподключения

Укладка инфракрасного пола по всей площади

3

Укладка напольного покрытия в ИК-системе

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, или односторонний строительный скотч для его крепления. Сама пленка крепится к основе с помощью двустороннего скотча.

Для работы необходим набор инструментов:

  • болгарка, оснащенная каменным диском;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • Миксер строительный;
  • зубчатый шпатель;
  • широкая кисть;
  • Емкость для смешивания раствора.

Если вы еще не сделали схему раскладки на этапе выбора материала, это необходимо сделать сейчас, учитывая не только размер помещения, но и ширину используемых полос.

Планировка помещения должна отражать размещение мебели и участков с фрагментами нагревательных элементов

Расположение пленок может быть как продольным, так и поперечным. Оптимальный вариант – выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это сводит к минимуму количество точек подключения.

Подготовка основания

При подготовке основания для укладки ИК системы совсем не обязательно демонтировать старое покрытие. Демонтаж потребуется только в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

По нормам допустимый перепад высоты основания основания для пленочной системы составляет всего 0,2-0,3 см на погонный метр, независимо от направления крепящейся к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от мусора и пыли, а при необходимости зашпаклевать трещины и устранить другие мелкие дефекты

Технология укладки ИК системы предусматривает устройство теплоизоляционного слоя, основная задача которых – предотвратить утечку тепла через плиты перекрытия, тем самым повысив КПД системы.

В качестве утеплителя лучше всего подходят:

  • Изолон или Пенофол — Рулонный утеплитель из вспененного полиэтилена. Отличаются прекрасными гидроизоляционными качествами, так как в процессе вспенивания образуются закрытые, непроницаемые для воды ячейки;
  • Пробковая основа — спрессованные частицы пробкового дерева, смешанные с субериновым связующим.

При устройстве теплых полов приоритет отдается основаниям с лавсановым металлизированным или фольгированным покрытием. Усиливает теплопередачу благодаря собственному отражающему эффекту.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизоляции, а отражающая поверхность будет направлять образующееся тепло непосредственно в помещение, а не на нижележащий пол.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, располагая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на пол полос скрепляются между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, можно также крепить полосы, уложенные с небольшим нахлестом, строительными скобами.

Укладка пленочной системы

В соответствии с маркировкой пленка разрезается на отдельные фрагменты с учетом того, что максимальная длина одного куска полотна не должна превышать восьми метров. Резать можно ножницами или ножом. Вырезанные фрагменты полос последовательно раскладывают на подложке по структурированной схеме.

Отдельные полосы в соответствии со схемой раскладывают по поверхности, направляя контакты к стене, где планируется установка термостата

Отрезки пленки укладываются лицевой стороной вверх или вниз в соответствии с инструкциями производителя. Строго по инструкции расставлены планки ИК-системы. Например, полосы пленки Caleo укладываются с боковым нахлестом так, чтобы между соседними медными стержнями оставался зазор в 1 см.

Если марки, производители которых рекомендуют укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается изгиб карбоновых полос под углом 90°, так как это может привести к повреждению фрагмента системы.

При необходимости полосы нарезают по периметру помещения, делая надрезы в местах, строго обозначенных пунктирной линией на пленке. Ориентировочные штриховые полосы для разреза обычно располагают через каждые 18 см.

Фотогалерея

Фото

Для присоединения клеммных зажимов к шине от нее немного отделяется полимерная пленка

Одна из сторон зажима вставляется под пленку, вторая размещается поверх нее

Клемму необходимо зажать монтажными клещами, приложив довольно внушительное усилие

После фиксации место соединения проклеивается битумной лентой. Для удобства обычно одну часть скотча приклеивают до обжатия хомута, вторую – после битумная лента

Для крепления пленки к поверхности с помощью двухстороннего скотча. Это решение позволяет предотвратить смещение элементов относительно разметки и друг друга. В процессе укладки полос инфракрасных теплых полов важно не допустить повреждения материала, что часто происходит при случайном падении на них инструментов, используемых при монтаже.

Места срезов пленки, где затрагиваются токопроводящие жилы, необходимо закрыть битумной изоляцией, исключающей попадание воздуха между шиной и лентой

Также у нас есть другие материалы с подробным описанием процесса монтажа пленочной системы в зависимости от тип напольного покрытия. Рекомендуем ознакомиться с ними.

Схема подключения системы

Каждая полоса снабжена медным зажимом, который надежно соединяется с проводником из того же материала. Для подключения клеммы придется отделить от среза ламинации участок 8-10 мм, а по краю аккуратно отделить серебряную и медную шину.

Контакт вставляется строго посередине конца токопроводящей шины так, чтобы одна ее сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимаются пассатижами, стараясь не допустить искрения.

Провода, идущие от датчика температуры к термостату, также проложены по схеме и ведут к прибору через плинтус подключены: к одному «0», к другому «фаза». Соединяемые клеммы аккуратно зажимаются пассатижами или пассатижами. Если есть возможность применить пайку, то провода к шинам можно просто припаять, а стыки заделать изоляцией.

После соединения каждого куска пленки необходимо проверить фиксацию хомута, слегка потянув его. Он не должен смещаться относительно пленки.

Соединение полос осуществляется по параллельной схеме. Это означает, что проводка будет выполняться только с одной стороны. Для «питания» используйте многожильные медные провода сечением 1,5 кв.мм.

Места соединения зажима с проводами после обжатия пассатижами, а также участки медной ошиновки, разрезанные с двух сторон, обязательно изолируются отрезками винилмастичной ленты, которая всегда входит в комплект системы.

На свободных концах проводов, присоединенных ко всем участкам нагревательной пленки, измеряют сопротивление цепи. В идеале расчетная нагрузка должна быть на 20% ниже заявленной производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного термостата, приступайте к его подключению.

Монтаж устройства управления

Для правильной работы терморегулятора термодатчик фиксируется липкой лентой на нижней стороне нагревательного листа. Его установка осуществляется с помощью гофрированной трубы 16 мм, входящей в заводскую комплектацию.

Датчик температуры должен располагаться строго на изоляционном слое; иначе он не будет показывать истинную температуру пола

Чтобы не образовался бугорок в месте установки датчика температуры, в основании и теплоизоляционном слое рекомендуется сделать неглубокие канавки. Расположение устройства выбирают как можно ближе к термостату. Расстояние от стены должно быть не менее 30 см.

Особых требований к установке термостата нет. Его можно разместить в любом доступном месте, скрытом от прямых солнечных лучей. Однако следует заранее выбрать место для его установки, ведь планки пленочной системы лучше укладывать контактами к стене, на которой будет монтироваться регулирующее устройство. Этот метод позволяет сократить длину соединительных проводов.

Вариант крепления также может быть любым:

  • наружный — при котором устройство крепится непосредственно к поверхности стены;
  • скрытая — предполагает создание углубления, в котором будет скрыто устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора делают штробы глубиной 20 мм, в которые укладывается электропроводка.

Технология установки терморегулятора мало чем отличается от процесса установки обычной электрической розетки. Для обустройства «гнезда» в стене с помощью венца делают нишу, в которую закапывают подлесок. Разместите устройство на высоте 80-90 см от пола.

Для подключения проводов зачищают концы жил и заводят в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается только подключить к клеммам датчика свободные конец датчика температуры уложен в гофрированную трубу.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском проверьте изоляцию мест подключения. Сначала выполняется проверка с помощью тестера. Производительность системы должна соответствовать заявленной производителем.

При правильном расчете мощности термостата и установке датчика температуры автоматическое отключение системы должно произойти в течение получаса с момента включения

После пуска системы тщательно проверить равномерность нагрева каждого элемента. При обнаружении проблем на отдельных фрагментах они устраняются или заменяются сегментами полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план установки ИК-системы лучше сохранить, приложив его к паспорту изделия или сделав набросок на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила установки и эксплуатации ИК-порта.

Выводы и полезное видео по теме

Монтажный комплект для укладки системы:

Подложка строительная и укладка нагревательных полос:

Установка датчика и термостата:

Пленка системы не сложен в исполнении. А потому даже без соответствующих навыков монтаж можно выполнить всего за один день. Главное – строго соблюдать технологию укладки. Это убережет вас от аварийного и преждевременного отказа системы.

Думаете об установке инфракрасной напольной системы, но не знаете, с чего начать? Или у вас есть опыт установки таких систем и вы можете дать дельный совет нашим читателям? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в блоке ниже.

Как установить панели инфракрасного обогрева

Размещение панелей инфракрасного обогрева имеет ключевое значение

Если вы приобрели или собираетесь приобрести инфракрасные обогреватели, важно понимать, где их разместить, чтобы получить наилучшие результаты.

Инфракрасные обогревательные панели не работают как обычные конвекционные обогреватели, которые нагревают воздух.

Вместо этого панели излучают дальнее инфракрасное излучение, которое беспрепятственно распространяется до тех пор, пока не столкнется с твердым объектом, который, в свою очередь, поглощает инфракрасное излучение, а затем нагревается. Не путайте инфракрасное излучение с вредным ультрафиолетовым излучением, которое находится на другой стороне светового спектра — инфракрасное излучение на 100% безопасно.

Главное помнить, что если инфракрасному излучению препятствовать до того, как оно достигнет места назначения, то объект не прогреется. В результате, чтобы получить максимальную отдачу от нагревательной панели, в идеале она должна быть установлена ​​в центре комнаты. Или, если у вас большая площадь и вы получаете несколько панелей, то они должны быть равномерно распределены в этом пространстве. Панели должны располагаться над зонами отдыха, чтобы их не затеняли, поэтому их размещение на потолке является наиболее популярным.

Распределение лучей инфракрасного обогревателя

Когда панель расположена на стене или потолке, инфракрасное излучение будет распространяться под углами 45 o во всех направлениях. Если они находятся в углу и слишком близко к стене, отличной от той, к которой они прикреплены, то вы будете обогревать небольшую концентрированную площадь; это не идеально, так как вы будете тратить потенциально полезное тепло. По этой причине крайне важно, чтобы вы не располагали панели слишком близко к стенам: скорее «отцентрируйте» их как можно больше.

Панели мощностью 300 Вт и 350 Вт должны располагаться на расстоянии не менее 0,5 м (1,5 фута) от пола, а более крупные панели (как правило, мощностью более 600 Вт) должны располагаться на расстоянии не менее 1,5 м (5 футов). Когда панели включены, они излучают инфракрасное излучение на расстояние до 3 м (10 футов). Если у вас более высокие потолки, позвоните нам, и мы обсудим подходящие модели для использования в этом случае.

Если вы устанавливаете панели на стены, то нужно стараться расположить их как можно выше. Слишком низкое расположение почти наверняка приведет к тому, что мебель будет блокировать инфракрасное излучение, что ограничит ее нагрев.

Для панелей меньшего размера мы рекомендуем устанавливать их на высоте не менее 1,0 м (более 3 футов), а для панелей большего размера – на высоте 2,0 м (от 6 до 7 футов). Как и у ваших радиаторов, температура поверхности панелей достигает примерно 80 o C, поэтому не прикасайтесь к ним и не располагайте предметы слишком близко к ним.

Процесс установки

Все наши панели поставляются с вилкой для Великобритании, так что вы можете просто подключить и работать, но мы рекомендуем по возможности подключать их к электрической цепи. Это позволяет вам использовать соответствующий переключатель (например, выключатель света), чтобы включить их. Это также означает, что вы можете установить интеллектуальную систему отопления для оптимальной эффективности. Мы настоятельно рекомендуем профессиональную установку и подключение панелей к вашей электрической системе электриком, имеющим квалификацию Part P.

Что касается самих установок, мы ожидаем, что большинство клиентов обратятся за советом и опытом к электрику, имеющему квалификацию Part P, который подключит блоки к термостату и печатной плате. Вы можете узнать, имеет ли ваш электрик квалификацию Части P, просмотрев его данные в Реестре компетентных лиц.

Инфракрасные панели всегда поставляются с рамкой на задней стороне, что позволяет легко прикрепить их к стене. Это означает, что панели будут располагаться на расстоянии 1-2 см от стены.

Несмотря на то, что панели излучают тепло с передней поверхности (которая будет нагреваться), технология отражателя гарантирует, что тепло не будет выделяться с задней стороны. Тот факт, что они сидят подальше от стены, также помогает в этом отношении.

Большинство продаваемых панелей должны поставляться с винтами и креплениями для крепления панелей к стене или крыше. Тем не менее, мы рекомендуем обратиться к электрику, чтобы зафиксировать их на месте, и подключить их к электросети, а не просто подключать к существующей розетке.

Когда панели подключены, им требуется около 90 секунд, чтобы выйти на полную интенсивность нагрева, и, поскольку вам не нужно ждать, пока воздух нагреется, вы должны очень быстро почувствовать их эффект. Чтобы панели не перегревались, они будут модулировать, включаться и выключаться по мере необходимости; тем не менее, мы рекомендуем устанавливать их с какой-либо формой термостатического контроля, чтобы в помещении не было слишком жарко. Самый простой вариант – адаптер для штекера таймера, однако мы рекомендуем приобрести подходящий термостат и программатор, если у вас есть средства.

Установка выполняется следующим образом:

    • Отметьте и просверлите четыре отверстия, вставьте дюбели и винты с рым-болтами, которые входят в комплект поставки, чтобы обеспечить расстояние около 0,5 см от потолка;
    • Затяните винты и вставьте винты в монтажный профиль на обратной стороне панели.

Затем при подключении к беспроводному термостату:

    • Подключите постоянное питание 240 В к клеммам L и N в приемнике,
    • Подсоедините нейтральный (синий) провод инфракрасной панели к нейтральному (N) разъему приемника,
    • Подсоедините провод под напряжением инфракрасной панели (коричневый) к нормально разомкнутой (НО) клемме приемника,
    • Подсоедините провод постоянной связи между клеммами под напряжением (L) и общей клеммой (C) в приемнике

Это гарантирует, что когда приемник включит питание, он достигнет панели. Обратите внимание: сами по себе контакты переключателя не имеют напряжения и, следовательно, не будут подавать питание непосредственно на панель.

Установка инфракрасных панелей в ванной комнате

Хорошие инфракрасные панели имеют степень защиты IP45 или IP54, что означает, что их также можно использовать в ванных комнатах. Следует иметь в виду, что строительные нормы и правила гласят, что любые электромонтажные работы в ванных комнатах должны выполняться электриком, имеющим квалификацию Части P, который, в свою очередь, заполнит сертификат установки BS7671.

Выключатель или программатор должен находиться за пределами ванной комнаты. Что касается размещения, устройство должно находиться на расстоянии не менее 0,6 м (2 фута) от душа или ванны. Кроме того, если вы размещаете его над умывальником, убедитесь, что он находится на расстоянии не менее 13 см. Опять же, ваш электрик должен быть в состоянии посоветовать и принять соответствующие меры.

Преимущества

    • Установка панелей квалифицированным электриком, отвечающим части P, гарантирует минимизацию любых потенциальных рисков.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
