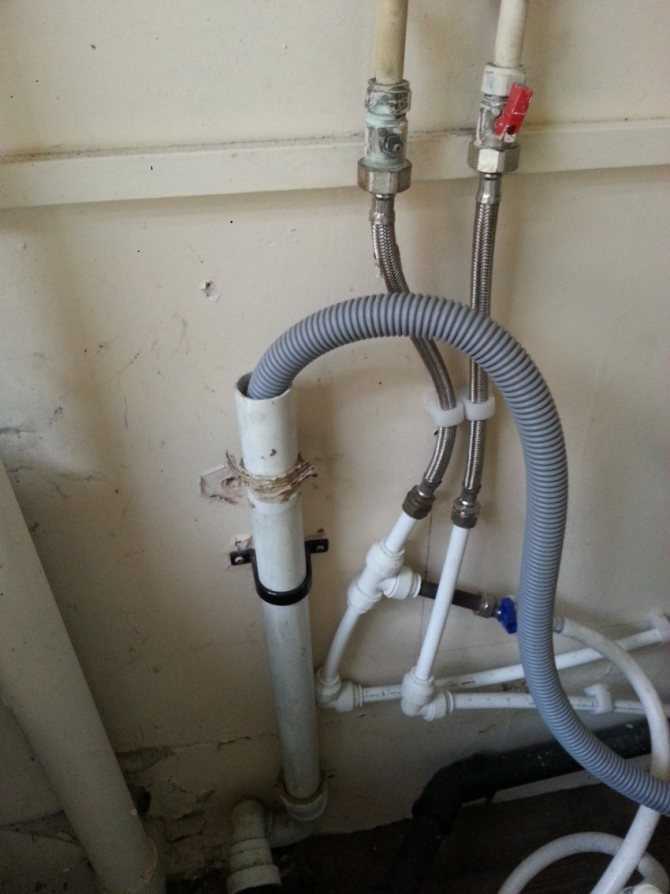

Какой кабель нужен для подключения стиральной машины: Подключение стиральной машины. Электрическая часть | Полезные статьи

Сечение провода для стиральной машины

Готовясь к капитальному ремонту кухни или ванной комнаты очень важно загодя продумать состав и расположение электрических и иных коммуникаций. Даже если вы заранее не можете предугадать, какая техника будет установлена в этих помещения, все равно думайте на перспективу. Если вы собираетесь устанавливать стиральную машину автомат в ванной или кухне подумайте заранее о том, чтобы проложить отдельный провод для нее, да еще провод подходящего сечения. Зачем? Поговорим об этом в рамках данной публикации.

Для начала ответим на закономерный вопрос пользователя о том, зачем стиральной машине автомат нужна отдельная, да еще и защищенная электрическая линия, которая идет, к тому же, не от распределительной коробки, а напрямую от щитка? Как известно стиральную машину автомат нельзя:

  • подключать к розетке через удлинитель;
  • подключать к розетке, к которой уже подключен крупный потребитель;
  • подключать к слабой розетке с ненадежной проводкой.

Почему такие ограничения? Все очень просто – стиральная машина автомат относится к крупным потребителям электроэнергии, создающим большую нагрузку на электросеть. Самую сильную нагрузку провод испытывает в тот момент, когда у стиральной машины запускается программа отжим на высоких оборотах. В таких ситуациях алюминиевые провода розетки, к которой подключена стиралка, имеющие небольшое сечение, перегреваются и вполне могут стать причиной пожара.

Решение в данном случае только одно – заранее делая ремонт в помещении, где будет стоять стиральная машина автомат, проложить прямо от щитка отдельный провод подходящего сечения, из подходящего материала, который будет питать влагостойкую розетку. Эта розетка и будет питать вашу домашнюю помощницу. Если сделаете по другому, рискуете устроить в доме пожар или, как минимум, испортить дорогостоящую технику.

Если в этом же помещении планируется подключение, кроме стиральной, еще и посудомоечной машины, вы можете не прокладывать для нее отдельную линию, просто взять медный провод большого сечения (с запасом), чтобы потом запитать от него вторую розетку.

Проводка и иные комплектующие

Прежде всего, нужно определиться какой провод использовать. А именно, с каким он будет сечением, сколько будет иметь жил, и из какого материала будет состоять? Начнем с материала. Бывалые электрики не советуют брать для подключения крупных потребителей алюминиевые провода, да и вообще говорят о том, что провода из такого материала нужно выбирать лишь, в крайнем случае. Следовательно, выбор не велик – берем медный провод.

Далее нужно определиться с количеством жил. По техническим регламентам у любой современной стиральной машины автомат сетевой провод заземлен, значит и нам необходимо делать для стиралки заземленную розетку. Значит, нам просто необходимо взять провод с тремя жилами: одна жила – фаза, вторая – ноль и третья – земля.

Теперь необходимо рассчитать сечение этого трехжильного провода, который запитает розетку для стиральной машины. Мы, конечно, могли бы привести вам таблицу, в которой приводится сечение провода, ток и мощность, на которую рассчитан кабель соответствующей толщины, но не будем этого делать. Во-первых, средняя мощность любой современной стиральной машины автомат – 2500 кВт. Во-вторых, мы уже ранее условились, что будем брать провод, который имеет запас по мощности, мало ли что в будущем произойдет.

Следовательно, руководствуясь собственными выводами и опираясь на мнение авторитетных специалистов, берем трехжильный медный провод (сечение 2,5 мм), с хорошей изоляцией. Кроме провода нам потребуется:

  • влагостойкая розетка;
  • дифавтомат;
  • медные клеммы и подрозетник;
  • пластиковый кабель-канал.

Влагостойкая розетка нужна обязательно, поскольку стиральная машина автомат эксплуатируется в основном либо в ванной, либо в кухне, а это помещения, где царит сырость и влага. Дифавтомат обеспечит универсальную защиту от сбоев, которые периодически возникают в несовершенной российской энергосистеме. Выбрать автомат (УЗО) для стиральной машины вам поможет одноименная публикация, размещенная на сайте. Медные клеммы нужны для обеспечения надежного соединения частей электропроводки, но лучше обойтись вообще без соединений.

Ни в коем случае и никогда не стыкуйте медный провод с алюминиевым. Такая экономия, скорее всего, выведет из строя электроприборы, запитанные от данной сети, и может стать причиной пожара.

Для установки розетки, на которую предполагается большая нагрузка, берите только самые качественные подрозетники. Были случаи, когда дешевые пластиковые подрозетники становились причиной пожара. Пластиковый кабель-канал также лучше брать самого высокого качества.

Некоторые электрики не видят ничего плохого в том, чтобы закладывать кабель прямо в выштробленный в стене желоб, ведь у него есть изоляция. На наш взгляд, лучше защитить провод дополнительно кабель-каналом, мало ли какие бывают ситуации, ведь электрическая сеть будет функционировать ни один десяток лет.

Тянем электрические коммуникации

Прежде чем протянуть и подключить кабель, необходимо определить наиболее выгодное расположение розетки. Важно учитывать не только высоту, на которой будет размещена розетка, но и удаление ее от распределительного щита. Нужно понимать, что чем дальше от щита розетка тем больше затрат на комплектующие и тем больше придется штробить стену под провод, а штробление это весьма трудоемкая работа.

Проложив маршрут залегания кабеля, отметьте его маркером прямо на стене, также отметьте место, где необходимо будет высверливать отверстие для подрозетника. Дальнейшие действия будут зависеть от того из какого материала сделана стена в которой нужно выштробить желоб.

Если стена из мягкого материала, то штробление можно произвести «по старинке» с использованием молотка и зубила. Если стена из армированного бетона придется воспользоваться перфоратором и болгаркой. Перфоратором мы сверлим отверстия вдоль будущего желоба, а затем соединяем их зубилом и молотком. На пути нам обязательно попадется арматура. Под ней пропускать провод не желательно, поэтому чтобы ее частично убрать воспользуемся болгаркой.

Тянуть электрический кабель начинаем от щитка к розетке. Намечаем места подключения электрического кабеля (фазу, ноль, землю), но подключать провод пока не будем.

В щитке нам придется установить еще и дифатомат. Пускаем через дифатомат нулевой и фазовый провода, а землю подключаем отдельно.

Не лишним будет напомнить о том, что все соединения должны быть тщательно заизолированы.

Выводим провод из электрического щита и тянем его вдоль выштробленного канала. Одновременно можно в выштробленный канал поместить пластиковый кабель-канал, заключив в него медный провод. Выведя провод к месту установки розетки, мы пока что оставляем его в покое и переходим к монтажу самой розетки.

  1. Перфоратором высверливаем отверстие подрозетника (для удобства можно воспользоваться специальным сверлом).
  2. Вставляем в углубление подрозетник и «садим» его на холодную сварку или герметик.
  3. Выводим концы проводов в подрозетник.
  4. Распаковываем новую влагостойкую розетку, вытаскиваем ее «потроха».
  5. Подсоединяем к соответствующим контактам розетки фазовую, нулевую жилу, а также землю.
  6. Закрепляем основу розетки в подрозетнике так, чтобы она «сидела» крепко и не болталась.
  7. Прикручиваем пластиковую часть розетки и убеждаемся, что ничего не болтается.

На этом практически все. Остается только подключить фазовый, нулевой провод и землю в электрощите и произвести проверку розетки, подсоединив к ней, например, настольную лампу. Можно воспользоваться тестером, чтобы проверить есть ли в розетке для стиральной машины электропитание. Если розетка работает нормально, то нам в финале нужно привести стену в порядок, замазав выштробленное углубление с проложенным в нем проводом и кабель-каналом.

В заключение, отметим, об электрических коммуникация для стиральной машины автомат следует заботиться заранее. При этом важно не только выбрать правильный провод, но и спланировать размещение линии, а также ее защиту.

Если вы не уверены в своих навыках работы с электрикой, лучше позовите специалиста, который поможет осуществить прокладку кабеля и подключить розетку. Удачи!



Стиральная машина — какой провод проложить?

Содержание

  1. История стиральной машины
  2. Защита  от перепадов напряжения стиральной машины
  3. Безопасность при подключении стиральной машины

История стиральной машины

У стиральной машины большая история.  Процесс стирки всегда занимал много времени  и физических сил. С самых давних времен в обществе были прачечные или люди выходили к реке, источнику большого количества воды.

Но промышленная революция привнесла свои коррективы и в этой сфере деятельности. Стирка стала обычным домашним делом. Теперь мало тех, кто стирает вручную.  В этом секторе хозяйства в наши дни обычно“хлопочет”  квадратный белый ящик. Достаточно забросить вещи в барабан,  засыпать стиральный порошок, нажать на кнопки компьютерной панели и, вуаля, процесс пошел. В это время можно заниматься другими важными делами. В общем, все современно.

Защита  от перепадов напряжения стиральной машины

Все производители стиральных машин стремятся повысить безопасность своей продукции. Учитывая перепады напряжения,  ведущий производитель SAMSUNG оснащает стиральные машины технологией Volt control . Зачем? Стремление обеспечить постоянный контроль напряжения, даже если скачки в ту или иную сторону будут отклонятся на 25%. Такую задачу ставят перед собой и другие изготовители стиральных машин. Что скрывать, качество  сервиса поставки электроэнергии в нашей стране, оставляет желать лучшего.

Пренебрегать дополнительной защитой от скачков напряжения не следует. Скачки могут превышать заложенную производителем  защиту. Какие меры можно предпринять? На вводном щите установите блок защиты от скачков — реле контроля напряжения, лучше устанавливать надежный. Или установите стабилизатор напряжения. Подобные меры защитят вас  от дорогостоящего ремонта.

Безопасность при подключении стиральной машины

Подключение стиральной машины к сети, ответственный момент. В среднем, стиральная машина потребляет 2000 Ватт. Старые электрические сети с алюминиевой проводкой, часто из-за избытка технических новинок, работают на пределе или в некоторых случаях выходят из строя. Лучший вариант — проложить отдельную линию электропроводки, сечением 2,5 квадрата по меди.Вести нужно не от ближайшей распределительной коробки (не решает проблему), проложить проводку необходимо до щитовой, где можно будет установить отдельный автоматический выключатель на 16 Ампер и желательно установить УЗО на 25 Ампер  30 мА.

Проложить следует не двухжильный провод, а трехжильный, третий проводник для заземления.

Если вы используете стиральную машину в ванной комнате, установите розетку с уровнем защиты не менее -IP44.

Чтобы осуществить грамотную и безопасную установку, вызовите толкового электрика, который проведет необходимые мероприятия по установке и электромонтажу стиральной машины.

Как проложить электрику для конвектора?

Оцените качество статьи:

Электропроводка типовых цепей прачечной

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 21.

09.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт — специалист по проверке фактов и исследователь, работавшая в сфере индивидуального строительства домов в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Фэнси / Вир / Корбис / Getty Images

Сегодня в домах обычно есть три разных контура, снабжающих прачечную. Первая — это 20-амперная цепь для питания 120-вольтовой стиральной машины.

Вторая представляет собой 30-амперную выделенную цепь для работы электрической сушилки. Третий — это стандартная схема освещения на 15 ампер, которая, вероятно, питает светильники в других комнатах, а также в прачечной.

Розетка для шайбы

Цепь 120 вольт, 20 ампер питает розетку для стиральной машины. Обычно он подключается двухжильным кабелем калибра 12, состоящим из провода под напряжением, нейтрального провода и провода заземления. Розетка представляет собой розетку GFCI на 20 ампер. Что особенного в этой схеме, так это то, что это выделенная цепь, не путать с выделенной схемой. В то время как выделенная цепь питает только одно устройство, выделенная цепь предназначена для одноразового использования, а не обязательно для одного устройства. «Использование» в этом случае — это стирка, и вы можете подключить и стиральную машину, и газовую сушилку к одной и той же розетке. Конечно, если вы настроены на газовую сушилку, вам не понадобится розетка для сушилки на 240 вольт, которую мы обсудим далее.

Емкость для осушителя

Электрические сушилки работают как от сети 240, так и от 120 вольт. 240В для нагревательного элемента сушилки. 120В для таймера, часов, зуммера и других наворотов. Если вы сегодня купите электрическую сушилку, для нее потребуется специальный сетевой шнур с четырехконтактной вилкой. Эта вилка должна использоваться с розеткой 120/240 В. И это наша следующая схема прачечной. Эта розетка обычно снабжена трехжильным кабелем калибра 10 с двумя проводами под напряжением, нейтральным проводом и проводом заземления. Цепь защищена автоматическим выключателем на 30 ампер. Старые сушилки обычно имели шнуры с тремя контактами, которые подходили только к розеткам с тремя разъемами. Их установка больше не разрешена Национальным электротехническим кодексом (NEC).

Цепь освещения

Прачечной было бы довольно сложно пользоваться без схемы освещения. Как уже упоминалось, светильники в прачечных, скорее всего, будут подключены к той же цепи, что и освещение соседней комнаты или коридора. Стандартные цепи освещения представляют собой цепи на 15 ампер и часто также включают в себя розетки общего назначения.

Защита GFCI

NEC требует защиты GFCI (прерыватель цепи замыкания на землю) для всех стандартных розеток, обслуживающих зоны прачечной. Это включает в себя специальную розетку на 20 ампер для стиральной машины (и газовой сушилки, если применимо) и любые розетки общего назначения. GFCI защитит от поражения электрическим током, обнаружив замыкание на землю и прервав подачу тока.

Варианты установки

Когда прачечные отделаны гипсокартоном или другим отделочным материалом, розетки обычно устанавливаются обычным образом, с электрическими коробками, утопленными в стену, и с кабелем NM, идущим к коробкам. В качестве альтернативы прачечные в подвалах или гаражах могут иметь стены из бетона, бетонных блоков или необработанные каркасные стены, и в этом случае электрические коробки могут быть установлены на поверхности. Для этого требуются металлические коробки и проводка, проходящая через металлический (обычно ЕМТ) кабелепровод. Вместо кабеля NM установщик может использовать отдельные провода с изоляцией THHN.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

  1. Изменения национального электротехнического кодекса в 1996 году и участие США в деятельности Международного энергетического агентства, связанной с безопасностью фотоэлектрических систем и подключением к сети. Национальные лаборатории Sandia при Министерстве энергетики США.

  2. Что такое GFCI? Комиссия по безопасности потребительских товаров.

Как подключить трехконтактный шнур питания к стиральной машине | На главную Руководства

Дейл Ялановски

Трехжильный шнур питания стиральной машины состоит из белого нейтрального провода, черного провода под напряжением и зеленого провода заземления. В отличие от шнура сушилки на 220 вольт, стиральная машина будет использовать стандартную розетку на 220 вольт. Однако, в отличие от шнура сушилки, который монтируется в нижней части машины, шнур питания стиральной машины монтируется достаточно высоко, чтобы исключить возможность намокания. В большинстве случаев соединение будет расположено под передней панелью управления и потребует некоторой разборки.

  1. Отсоедините старый шнур от розетки.

  2. Открутите винты, удерживающие панель управления, с помощью отвертки. В большинстве случаев винты будут с крестообразным шлицем и будут располагаться по бокам шайбы. На некоторых моделях необходимо снять резиновую заглушку, прежде чем вы сможете получить доступ к винтам. Подденьте колпачки отверткой со шлицевой головкой. После того, как винты будут удалены, поднимите крышку панели управления. Обычно они крепятся на петлях и переворачиваются спереди назад.

  3. Найдите шнур питания, который входит в область панели управления. Его можно закрепить резиновой втулкой или пластиковой клипсой. На некоторых моделях на шнурах видны белые/черные/зеленые провода. На других типах пошевелите шнур сзади, чтобы найти движущиеся провода. Провода будут крепиться к стиралке пластиковым хомутом.

  4. Отсоедините пластиковый хомут, где шнур питания присоединяется к шнуру стиральной машины. Шнур питания просто прикрепляет шнур стиральной машины к электронике стиральной машины. В зависимости от модели может быть крючок, который необходимо приподнять, кнопка сбоку, которая при нажатии освобождает вилку, или их комбинация, если провода соединены вместе.

  5. Освободите пластиковый зажим или резиновую втулку, которая удерживает шнур на месте. Пластиковый зажим будет иметь защелку сбоку, которую нужно нажать отверткой, чтобы освободить. Резиновая втулка плотно прилегает к отверстию для доступа. Его нужно поддеть отверткой. Как только он освободится, вытяните шнур из задней части стиральной машины.

  6. Вставьте новый шнур в отверстие, из которого вышла старая вилка. Он войдет в заднюю часть панели управления. Протяните шнур через отверстие для крепления и закрепите либо пластиковый зажим на месте, протолкнув его через отверстие до фиксации, либо закрепите втулку в отверстии для крепления, осторожно надавив на нее, пока она не сядет по краям отверстия, сильно как пробка в канализацию.

  7. Соедините электрические соединения. Один штекер подключается только одним способом. Несколько разъемов подходят только для правильного соответствующего разъема для этого конкретного провода. После подключения устройства закройте крышку панели управления и прикрутите ее крепежными винтами.

Каталожные номера

  • Ремонтная клиника: Детали шнура питания для стиральных машин GE

Советы

  • В некоторых старых стиральных машинах вам, возможно, придется вручную прикрепить зеленый провод заземления. Когда крышка панели управления поднята и провода оголены, заземляющий провод будет иметь собственный заземляющий винт, который необходимо отвинтить перед извлечением провода.
