Перекидной рубильник для генератора схема подключения: принцип работы и виды, как сделать своими руками

принцип работы и виды, как сделать своими руками

С появления первой батареи Вольта коммутационные устройства остаются одним из важнейших элементов любой электрической цепи. Простые и сложные, мощные и не очень, ручные и автоматические, эти приборы можно встретить практически в любой электрической машине. Одно из важнейших мест в ряду устройств коммутации занимают перекидные рубильники. Благодаря своим уникальным свойствам эти приборы являются практически незаменимыми при создании большинства сложных электрических систем.

• Что такое перекидной рубильник
• Преимущества и недостатки рубильников
• Перекидные переключатели
• Сфера применения рубильников и переключателей
• Перекидной рубильник для генератора своими руками

Что такое перекидной рубильник

Что такое обычный рубильник, знает, пожалуй, каждый более или менее знакомый с электричеством. По сути, это обычный выключатель, только большой и мощный. Ручка в одном положении – цепь замкнута. В другом – разомкнута. Если рубильник коммутирует одну линию, то устройство однополюсное, а когда одной ручкой вы можете переключить сразу несколько цепей, то многополюсное.

В отличие от обычного рубильника, перекидной имеет дополнительные контакты, благодаря которым прибор может не только включать или выключать электрооборудование, но и переключать. В одном положении ручки средняя шина рубильника соединяется с верхними контактами, в другом – с нижними.

Самое важное в такой конструкции то, что верхняя и нижняя шины ни при каких условиях не могут соединиться. Именно это делает устройство незаменимым при коммутации оборудования, не допускающего в процессе переключения соединения между собой. Взгляните на схему ниже:

В одном положении лампа питается от верхней по схеме батареи, в другом – от нижней. Как бы вы ни старались, соединить батареи между собой вам не удастся. Что это дает? Предположим, полярность батарей противоположная, а вместо лампочки вы использовали электромоторчик.

В одном положении переключателя мотор крутится в одну сторону, в другом – в противоположную. Но если вы случайно соедините батареи вместе, то начнутся серьезные проблемы – короткое замыкание. В приведенном примере вы рискуете лишь разрядить батарейки, но если коммутировать более серьезные цепи – к примеру, напряжения с различных линий электропередач, — то при малейшей ошибке оператора, работающего обычными выключателями, серьезной аварии не избежать. Перекидной же рубильник благодаря своей конструкции подобного безобразия не допустит, поскольку у вас просто не будет ошибочных вариантов – «или-или».

Преимущества перекидного рубильника перед парой обычных выключателей очевидны. Но что делать в том случае, если лампочку на схеме, приведенной выше, нужно просто отключить? Ставить дополнительный выключатель? Совсем необязательно, поскольку существуют трехпозиционные перекидные рубильники. В отличие от своих двухпозиционных собратьев, они имеют еще одно положение, так называемое промежуточное , в котором один источник от нагрузки уже отключен, но второй еще не подключен.

Таким образом, при помощи трехпозиционного рубильника вы можете не только сделать переключение одним движением руки, но и отключить нагрузку от источника:

Преимущества и недостатки рубильников

Осталось рассмотреть достоинства и недостатки этих приборов. К достоинствам можно отнести:

1. Наглядность. Прибор обычно имеет открытую или полузакрытую конструкцию, а значит, в его исправности можно убедиться визуально. Ну а поскольку вы хорошо видите токопроводящие ножи и шины, определить, в каком положении находится размыкатель, не составит труда.
2. Простая конструкция. Практически все подобные коммутаторы, включая перекидные, имеют исключительно простую конструкцию. Они весьма долговечны, легко обслуживаются, а ремонт их обычно не требует высокой квалификации и стоит недорого.
3. Высокое отношение коммутируемая мощность/стоимость. Это, пожалуй, одно из главных преимуществ устройств. Некоторые из подобных приборов могут коммутировать токи в сотни ампер, а стоят при этом относительно недорого.

Но есть у коммутаторов рубильникового типа и недостатки. Вот они:

1. Повышенная опасность для оператора. Поскольку большинство устройств имеют открытую конструкцию, попасть под напряжение при неаккуратном обращении с ними очень легко. Поэтому к работе с подобными переключателями обычно допускается лишь квалифицированный персонал, а сам переключатель часто помещается в закрытый шкаф или кожух.
2. Ненормированное время переключения. Скорость переключения практически любого рубильника зависит только от реакции оператора. При медленном переводе ножей под нагрузкой между размыкаемыми контактами может «потянуться» высокотемпературная дуга, которая одинаково опасна как для оборудования, так и для самого оператора*.

Дугогасящие вставки, которыми оснащаются некоторые типы переключателей, помогают бороться с дугой лишь частично. Именно поэтому подавляющее большинство производителей электрооборудования рекомендуют делать переключение при помощи рубильниковых устройств только после снятия нагрузки промежуточными размыкателями.

Перекидные переключатели

Эти приборы имеют все свойства перекидных рубильников, но лишены недостатков последних. Благодаря специальной конструкции переключателей энергия руки оператора не напрямую используется для переведения ножей, а накапливается до определенной величины, а затем делает быстрое переключение «щелчком». Это существенно сокращает время переключения, уменьшает возможность появления коммутационной дуги и позволяет проводить переключение под нагрузкой. Кроме того, работа с переключателями более безопасна, поскольку устройства почти всегда имеют закрытую конструкцию, а значит, произвести коммутацию сможет даже неподготовленный человек с нулевыми знаниями по электротехнике.

Бытует мнение, что переключатели уступают рубильникам по мощности, но это не совсем так. Существуют приборы, способные коммутировать те же сотни ампер, причем даже под нагрузкой. Просто по конструкции они достаточно громоздки и гораздо сложнее обычных рубильников. Как и рубильники, переключатели могут быть трехпозиционными и многосекционными.

Сфера применения рубильников и переключателей

Из всего вышесказанного ясно, что подобные приборы предназначены для переключения цепей, которые ни при каких обстоятельствах не должны быть соединены с собой. Одним из ярких примеров может служить переключение какого-либо объекта на резервный источник. Предположим, вы устали от постоянных отключений электроэнергии в загородном доме и обзавелись бензогенератором. Электрики отключили свет, вы перешли на генератор. Включили – снова питаете свой дом от штатной сети. На словах все просто, но как это сделать практически? Вот тут-то вас и выручит перекидной коммутатор. Взгляните на схему, приведенную ниже:

В одном положении переключателя дом подключен к сети, в другом – к генератору. Причем даже если напряжение есть и в сети, и на генераторе, переключение ничем не грозит – соединить сеть с генератором невозможно. К сожалению, такая схема хоть и проста, но не совсем корректна. Рассмотрим действия, которые вы должны произвести при подключении генератора:

1. Отключить дом от штатной электросети.
2. Запустить генератор и вывести его на рабочий режим.
3. Подключить дом к генератору.

Не нужно быть семи пядей во лбу, чтобы понять – обычным перекидным устройством такую последовательность операций выполнить невозможно. Вам придется либо сперва запустить генератор, потом произвести переключение, либо переключить источники и уже потом запускать генератор.

Если первый вариант еще сгодится, то второй абсолютно неприемлем для большинства бытовых приборов. Как себя будет чувствовать, к примеру, холодильник, если в процессе пуска бензогенератора питающее напряжение начнет подниматься с 0 до 220 В, а частота с 0 до 50 Гц? Если вы не в курсе – он сгорит.

Вот тут-то вас и выручит трехпозиционный прибор. Отключили дом от сети, запустили генератор, подключили дом к генератору. И все одной ручкой, никаких дополнительных приборов, путаницы и лишних расходов.

Перекидной рубильник для генератора своими руками

Что делать, если в вашем распоряжении не оказалось перекидного устройства коммутации? Можно сделать его своими руками. Точнее, не сделать, а собрать из всем известных и широко распространенных автоматов. Для этого достаточно взять два автомата и закрепить на одной планке, предварительно перевернув один вверх «ногами». Чтобы оба устройства переключались одновременно, на их ползунки нужно установить фиксирующую планку (на рисунке оранжевого цвета).

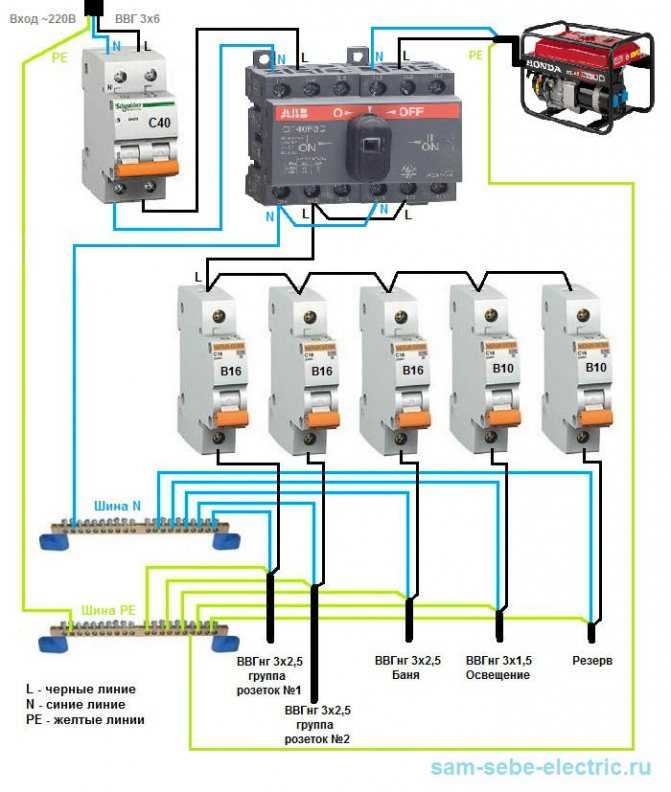

Специально для этого ползунки всех автоматов имеют специальные отверстия. Переключатель готов. Осталось сделать подключение, которое практически ничем не отличается от подключения перекидного коммутатора.

К сожалению, получился двухпозиционный прибор, но зато он имеет встроенный автомат защиты, который сработает при перегрузке или коротком замыкании.

Конечно, реальная схема подключения генератора в качестве резервного источника будет несколько сложнее приведенных выше – кроме переключателя, понадобятся те или иные приборы защиты, заземления, учета, но и тут нет ничего сложного:

схема с инструкцией — Ремонт и Строительство

В некоторых городах, а также в дачных районах существует проблема с нестабильной подачей электроэнергии. Для решения этой проблемы можно использовать генератор. Вырабатываемая электроэнергия по сети передается в отдельные потребители. Для того, чтобы переключить питающую сеть на генераторную, необходимо в распределительном щите установить перекидной рубильник по определенной схеме. Его отличительная черта заключается в особой системе блокираторов. Эти приборы бывают разных технических характеристик, типов, параметров и моделей. Такое устройство обычно подключают в жилых помещениях, а сама схема монтажа напрямую зависит от типа электросети. В этой статье мы расскажем, как подключить перекидной рубильник к сети и какие нюансы нужно учитывать при его установке.

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

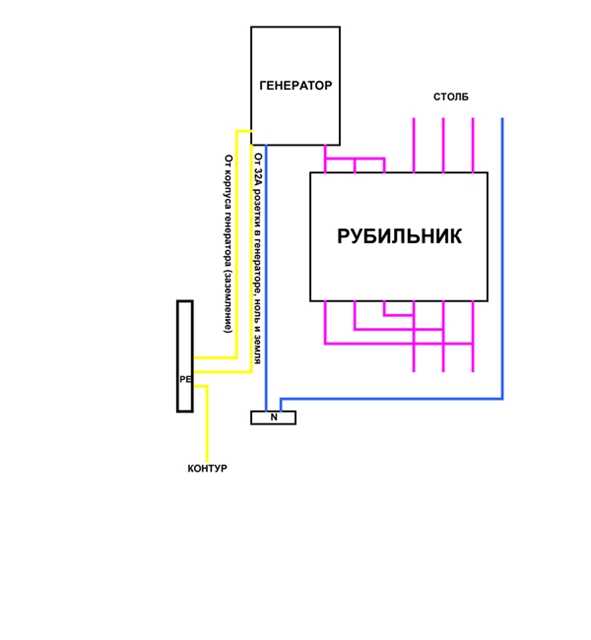

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:
При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

Рекомендации по установке

Для безопасного и правильного использования устройства необходимо учитывать следующие рекомендации:

• осуществлять установку устройства необходимо в закрытом помещении;
• аппарат должен быть защищен от попадания влаги, а также от плохих климатических условий;
• необходимая температура среды эксплуатации прибора колеблется от -40 до +55 градусов;
• в случае обгорания верхней части контактного ножа, необходимо зачистить его с помощью напильника;
• необходимо, чтобы прибор был надежно и прочно установлен.

Если установка перекидного рубильника осуществляется вне помещения, то нужно обеспечить защиту от воздействия окружающей среды. Также необходимо обеспечить работу устройства в пределах допустимого диапазона температур – то есть если вне помещений, то нужно обеспечить обогрев шкафа, где установлен данный рубильник. Установку, обслуживание и ремонт аппарата должен осуществлять только специалист, и только при полном обесточивании электросети.

Напоследок рекомендуем просмотреть видео, на котором более подробно рассказывается, как подключить перекидной рубильник к сети:

C уважением, Источник: http://samelectrik.ru

Китай Производитель автоматических переключателей, Переключатели, Поставщик выключателей нагрузки

Автоматический переключатель ввода (ATS) — Элегантный и запатентованный

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Автомат защиты двигателя (CPS) — Элегантный и запатентованный

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Детали электротехники

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/завод, Торговая компания
	Основные продукты:	Автоматические переключатели резерва , Перекидные переключатели , Выключатели нагрузки , Контроль & . ..
	Зарегистрированный капитал:	50000000 юаней
	Площадь завода:	>2000 квадратных метров
	Сертификация системы менеджмента:	ИСО 9001
	Среднее время выполнения:	Время выполнения заказа в сезон пиковой нагрузки: один месяц Время выполнения заказа в межсезонье: в течение 15 рабочих дней

Radin Electric специализируется на производстве полного ассортимента низковольтной распределительной продукции, которая включает в себя ЗАПАТЕНТОВАННЫЕ двухмощные автоматические переключатели (АВР), ЗАПАТЕНТОВАННЫЕ устройства управления и защиты (CPS), выключатели нагрузки (LBS), автоматические выключатели и т. д. Вместе со своей дочерней компанией C-lin мы можем предоставить полный каталог электротехнической продукции, отвечающей требованиям и стандартам мирового рынка.

Radin electric — совместное китайско-германское предприятие по производству продукции …

Посмотреть все

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

г-н Канди Хуанг

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

Переносной переключатель генератора Схема подключения

bySikandar Haidar — 2:51

8

Сегодня я здесь, чтобы рассказать вам о схеме подключения переключателя генератора для переносного генератора для подключения к проводке дома или главной электрической плате дома. Как вы знаете, мы используем генератор в качестве аварийного источника питания. В основном в Пакистане и Индии сброс нагрузки является большой проблемой. просто с моей точки зрения, я думаю, что эта проблема не имеет решения и может быть она решена. Однако теперь, если нам нужно электричество, а оно недоступно, то следующий вариант — использовать генератор. Сегодня я здесь, чтобы рассказать вам о схеме подключения ручного переключателя генератора, которую мы также знаем под названием переключателя переключения генератора.

 В этом посте я делюсь с вами схемой подключения ручного переключателя генератора, на которой я показал переключатель ручного переключения / переключатель электрического генератора с входным питанием от счетчика энергии, входным питанием для однофазного переносного генератора и выходным. подача в нагрузку. Я также делюсь этой схемой на своем втором веб-сайте, но этот блог посвящен электрическому урду | Видео урок хинди. Поэтому я также делюсь видеоуроком, который поможет вам полностью понять его, поэтому, если вы не поняли со схемой и все еще у вас есть какие-либо вопросы по схеме переключателя переключения электрического генератора, пожалуйста, посмотрите видеоурок. и если после видеоурока у вас остались какие-либо вопросы, вы можете использовать поле системы комментариев, которое вы можете найти ниже поста.

На приведенной ниже диаграмме показано, как подключить переносной генератор с переключателем или безобрывным переключателем к домашней нагрузке. На диаграмме я показал переключатель переключения ручного типа, однако ручной переключатель переключения ручного типа также такой же, но если вам нужна диаграмма, тогда создадим другую схему для переключения типа ручки или переключателя передачи генератора. На приведенной ниже диаграмме показан нейтральный провод черного цвета и фазовый провод красного цвета, заземляющий провод зеленого цвета и заземляющий электрод с символом земли. Приведенная ниже диаграмма слишком проста для понимания.

Схема проводки переключателя переключения портативного генератора

На приведенной выше схеме показан полный метод подключения портативного генератора с использованием ручного переключателя или безобрывного переключателя. Однако, если вы все еще не поняли, пожалуйста, посмотрите приведенный ниже видеоурок на языке урду / хинди.
Вот несколько изображений для ручного переключателя генератора, которые я снял с моей мобильной камеры.

Блок переключения генератора

900 99

Переключатель генератора

Как подключить переносной генератор к нагрузке (Видеоинструкция)

Для полного понимания, пожалуйста, посмотрите приведенный ниже видеоурок на языках урду и хинди. Это видео поможет вам подключить генератор к нагрузке дома. Но прежде чем устанавливать автоматический выключатель для генератора, убедитесь, что главный двухполюсный автоматический выключатель выключен или другой главный автоматический выключатель, а также соблюдайте правила техники безопасности, чтобы избежать поражения электрическим током.
