Соединение электродвигателя по схемам звезда



Разберем свойства соединения обмоток электродвигателя по схемам звезда — треугольник на конкретном примере.

Электродвигатель АИР250S4, 75 кВт, треугольник-звезда и соответствующие им U=380/660В и I=143/82,8А.

Подключаем треугольником на 380В. Полная мощность будет вычисляться по формуле S=U·I·√3.
S=380·143·1,73=94008 в·а.

Если мы подключим этот электродвигатель по схеме звезда к той же сети, то полная мощность будет вычисляться, конечно, по той же формуле S=U·I·√3. Но значения в нее нужно подставлять уже другие.
При переключении на звезду на каждую обмотку пришлось в √3 меньшее напряжение. Соответственно ток тоже уменьшился в √3 раза. И это еще не все. При схеме треугольник линейный ток был в √3 раза больше фазного, а при переключении стал равным фазному. Т.е. ток уменьшился в итоге в √3·√3=3 раза.

Полная мощность станет равна S=380·143/3·1,73=31336 в·а.

Такая ситуация возникает чаще всего (по нашему опыту) в двух случаях.
Во-первых, непонимание электриками вышеупомянутых расчетов.
Во-вторых, в случае когда в эксплуатации был аналогичный двигатель, но с напряжением 220/380В и соответственно схемой подключения треугольник-звезда. Такие двигатели даже большой мощности до сих пор производятся некоторыми заводами. При замене двигателя электрик «на автомате» подключает звездой и двигатель выходит из строя.

Вот цитата из письма одного из предприятий, после того как двигатель вышел из строя из-за неправильной схемы подключения.



Т.е. непонимание свойств соединений и того что указано на шильдике.

Также стоит обратить внимание на то, что пуско-защитная аппаратура подбирается на номинальную мощность электродвигателя, но при некорректном подключении звездой просто физически не может выполнять свои функции.

Наиболее полную защиту электродвигателя можно обеспечить с помощью термисторных реле. В наших электродвигателях начиная от 160 высоты оси вращения установлены РТС термисторы и контакты выведены в клеммную коробку.

Еще одна важная по нашему мнению информация. При пуске электродвигателя для уменьшения пусковых токов многие используют общеизвестную схему переключения со звезды на треугольник, т.е. запуск производится на звезде и после набора оборотов происходит переключение на треугольник с помощью реле времени (этот метод описан на множестве сайтов).
Такой метод работает, к сожалению, не всегда.
Если производится пуск, например центробежного насоса или вентилятора (имеется ввиду правильный пуск на закрытую задвижку), то такая схема успешно работает. Центробежный насос и вентилятор при пуске на закрытую задвижку потребляют минимальную мощность, которая увеличивается по мере открывания.
Но такую схему крайне нежелательно применять в условиях тяжелого пуска (т.е. таких механизмов которые при пуске уже потребляют мощность близкую к номинальной), например пресса, дробилки и др.
Также важно обратить внимание на время переключения, оно не должно быть большим. После того как двигатель набрал обороты нужно сразу производить переключение на треугольник. В большинстве случаев набор оборотов занимает до 5-10 сек., поэтому установка реле на 30-50 сек. грозит выходом из строя электродвигателя.

Если у вас есть замечания или мы в чем-то ошибаемся, пишите: [email protected]



Схема Подключения Звезда Треугольник — tokzamer.ru

Для обозначения проводников используют латинские буквы A, B, C, L и цифры 1, 2, 3. Из этого вытекает больший срок службы.

Подключение электродвигателя на 380В. Схема пуска звезда-треугольник

Еще по теме: Энергоаудит предприятия

Различия между «звездой» и «треугольником»

Двигатель попросту сгорит, так как при подключении обмоток в треугольник окажется запитанным повышенным напряжением: его рабочее фазное фазное напряжение составляет В, а линейное В. По сути, получается, что напряжение генератора при звезде, равное вольт, преобразуется в вольт, если провести переключение с одного варианта на другой.

Таким выглядит клеммник движка стандартной конфигурации. В трехфазной системе он равняется градусам.

Для удобства чтения, она разделена на две схемы: управления и силовой части. Электродвигатели могут подключаться и другими способами, когда применяется двойная или тройная звезда.

При подаче управляющего напряжения срабатывает магнитный пускатель K3 — цепь питания его катушки замыкается нормально замкнутыми контактами реле времени K1 и контактора K2. Соответственно, если нужно такой двигатель использовать в стране с более низким линейным напряжением, например, в США где линейной напряжение В, а фазное — В при частоте тока 60 Гц , то по-нормальному подключить такой двигатель в их однофазную сеть через конденсатор не получится.

При таком уменьшении напряжения снижается накаливание ламп, происходит снижение вращающего момента других электродвигателей, самопроизвольно отключаются и контакторы. Если перепутать конец и начало — подключаемая машина не будет работать. Техническая пластина на боковине корпуса движка. Это достигается благодаря возможности создания более простой и одновременно эффективной конструкции, что, в свою очередь, вытекает из показателей экономичности.

Переключение режимов двигателя: звезда-треугольник

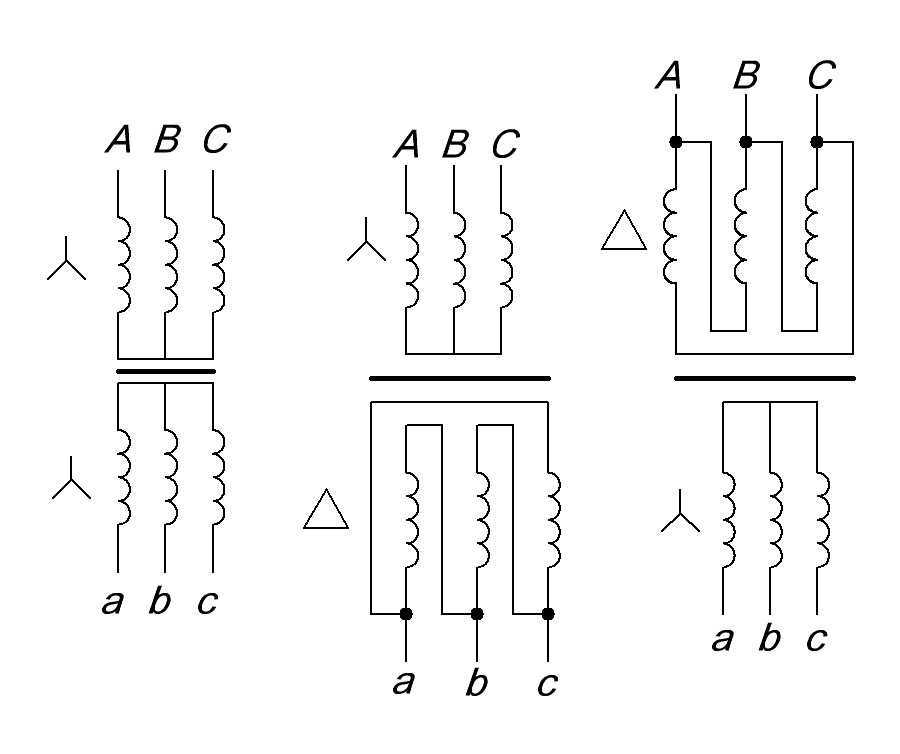

Соединение обмоток звездой и треугольником У всех трехфазных электродвигателей обмотки соединяются по схеме звезды или треугольника. Произошёл тут такой случай.

Для чего это необходимо делать? Одновременно с запуском КМ2 при помощи его дополнительного нормально разомкнутого контакта БКМ2 запускается реле времени, контакты которого переключаются, но срабатывания КМ1 не происходит, так как БКМ2 в цепи катушки КМ1 разомкнут. Реле времени, совмещенное с пускателем K1 в этой схеме, работает в цепи управления с небольшими токами, поэтому, может быть заменено обычным реле времени с тремя парами блок-контактов. В ином случае она будет трёхпроводной.

Соединение обмоток звездой и треугольником

В таком случае, если из схемы исключено токовое реле, и переключение режимов осуществляется по уставке таймера, то в момент перехода на треугольник будут наблюдаться всё те же броски тока почти такой же продолжительности, как и при пуске с неподвижного состояния ротора.

Начало выводов присоединяют к соответствующим фазам питающей сети. Для этих целей при эксплуатации асинхронного электродвигателя применяют специальные электроаппараты ручного управления, к которым относятся реверсивные рубильники и пакетные переключатели или более модернизированные приборы дистанционного управления — реверсивные электромагнитные пускатели рубильники. Чтобы компенсировать потери, приходится изыскивать конденсатор большой ёмкости мкФ с рабочим напряжением не менее В.

Если это маломощный агрегат, то защита такую силу тока может выдержать, а если это электродвигатель большой мощности, то никакие защитные блоки не выдержат.

В ней нет нулевого провода, его просто некуда подключать. При такой разводке следует руководствоваться исключительно сведениями, указанными на технической пластине Конфигурировать такие движки как-то иначе, в бытовых условиях не представляется возможным. Однако простота требует жертв.

Читайте дополнительно: Энергетический паспорт предприятия кто должен делать

Соединение «звездой» и его преимущества

Когда в обмотках появляется трех фазное напряжение , на их полюсах происходит образование магнит ных потоков. В общем, подключил он неправильно, потому двигатель и сгорел. Также стоит обратить внимание на то, что пуско-защитная аппаратура подбирается на номинальную мощность электродвигателя, но при некорректном подключении звездой просто физически не может выполнять свои функции.

Мягкий пуск двигателя. Для сетей переменного тока 50 Гц линейное напряжение выше фазного в квадратный корень из трёх раз то есть примерно в 1. При цитировании материалов сайта активная гиперссылка на l При таком уменьшении напряжения снижается накаливание ламп, происходит снижение вращающего момента других электродвигателей, самопроизвольно отключаются и контакторы. Звезда и треугольник принцип подключения.

Каталог реле и аппаратуры

Переключение звезда треугольник можно применять только для электродвигателей, имеющих на валу свободно вращающуюся нагрузку — вентиляторы, центробежные насосы, валы станков, центрифуг и другого подобного оборудования. Правда, встречаются иногда экземпляры несколько иной конфигурации.

Устройство плавного пуска

по сравнению со пускателем звезда-треугольник

Всякий раз, когда запускается электродвигатель, он потребляет значительное количество энергии. Этот внезапный приток энергии может повредить двигатель, привести к провалам напряжения и вызвать другие проблемы. Для защиты от этих нежелательных эффектов вам необходимо выбрать метод пуска, обеспечивающий безопасный запуск двигателя.

Два из этих способов пуска включают использование устройств плавного пуска и пускателей по схеме звезда-треугольник. Хотя эти два устройства имеют схожую цель, они во многом различаются. В этой статье мы дадим определение и сравним эти две технологии, чтобы помочь вам выбрать правильную для приложений вашей компании.

Что такое устройство плавного пуска?

Устройства плавного пуска, также называемые устройствами плавного пуска с пониженным напряжением (RVSS), представляют собой полупроводниковые устройства, которые защищают электродвигатели переменного тока от повреждений из-за резкого увеличения мощности во время запуска. Они делают это, позволяя мощности медленно увеличиваться за счет постепенного увеличения напряжения, подаваемого на двигатель. Обычно они используются только при запуске, но некоторые из них можно использовать и при остановке двигателя.

Устройства плавного пуска могут состоять из электрических или механических компонентов или их комбинации. В механических устройствах плавного пуска могут использоваться муфты и различные виды муфт, в которых для передачи крутящего момента используется жидкость, стальная дробь или магнитные силы. Электрические устройства плавного пуска уменьшают крутящий момент, временно изменяя способ подключения двигателя к электрическому току или иным образом уменьшая потребляемый ток или напряжение с помощью электрических средств. Электрические устройства плавного пуска могут управлять от одной до трех фаз. Трехфазный контроль обычно дает лучшие результаты.

Обычно в устройствах плавного пуска используются кремниевые выпрямители и тиристоры для снижения напряжения. В выключенном состоянии тиристоры ограничивают ток, а во включенном — разрешают. Когда двигатель разгоняется, тиристоры включаются. После достижения максимальной скорости включаются обходные контакторы, что помогает уменьшить нагрев двигателя.

Что такое стартер звезда-треугольник?

Пускатели «звезда-треугольник» — это еще одно устройство, которое можно использовать для снижения потребления тока во время запуска двигателя. Его часто используют для пуска трехфазных асинхронных двигателей, но его можно использовать только при пуске двигателя без нагрузки и при относительно низком требуемом пусковом токе.

При использовании этого метода двигатель сначала запускается с обмоткой статора, соединенной звездой. Как только двигатель достигает определенной скорости или по прошествии определенного времени, двигатель будет работать с обычной обмоткой статора, соединенной треугольником. При запуске со звездой снижается напряжение на каждой обмотке, а также уменьшается крутящий момент.

При соединении звездой четыре провода. Три из них – фазные провода, а четвертый – нулевой. Нейтральный провод подключается в начальной точке, где сходятся трехфазные провода. При соединении треугольником три — это три провода. Нейтральная клемма отсутствует, хотя при необходимости в качестве нейтрального пути можно использовать землю.

Пускатели «звезда-треугольник» содержат трехполюсный двухпозиционный переключатель, который переключает обмотки статора со звезды на треугольник. У них также есть три контактора, главный контактор, контактор звезды и треугольник, которые контролируют токи обмотки. Они также содержат реле времени, трехполюсный тепловой расцепитель максимального тока и либо плавкие элементы, либо автоматические выключатели для цепей.

Устройства плавного пуска и пускатели «звезда-треугольник»

Итак, чем похожи устройства плавного пуска и пускатели «звезда-треугольник» и чем они отличаются? И что вы должны использовать для запуска вашего двигателя?

Оба типа стартеров служат одной и той же цели. Они снижают напряжение, подаваемое на двигатель во время запуска, чтобы предотвратить внезапный скачок мощности, который может повредить двигатель и вызвать различные другие проблемы. Однако основными отличиями являются:

• Количество состояний: Пускатели звезда-треугольник имеют только два состояния, низкое напряжение и полное напряжение, между которыми пускатель переключается. С другой стороны, устройства плавного пуска запускаются постепенно. Они могут иметь бесконечные состояния в пределах возможностей управляющей электроники и ваших требований к запуску.
• Способность работать с различными условиями нагрузки: Устройства плавного пуска могут работать с различными условиями нагрузки, такими как пуски с нагрузкой и без нагрузки, в то время как устройства со схемой звезда-треугольник не могут.
• Время пуска: Устройства плавного пуска позволяют контролировать время пуска, а пускатели звезда-треугольник — нет. Время пуска для пускателей со звезды на треугольник составляет от трех до семи секунд, в то время как для устройств плавного пуска время пуска регулируется от одной до 60 секунд.
• Управление крутящим моментом: Устройства плавного пуска также предлагают динамическое управление крутящим моментом, что позволяет регулировать крутящий момент в соответствии с различными характеристиками двигателя и нагрузки. При использовании пускателей по схеме звезда-треугольник вы не можете регулировать пусковой крутящий момент.
• Плавный останов: Некоторые устройства плавного пуска также имеют функцию плавного останова, а пускатели со звездой-треугольником — нет.
• Снижение тока при очень малых нагрузках: При очень малых нагрузках пускатели звезда-треугольник могут снизить пусковой ток до более низкого уровня, чем это может сделать устройство плавного пуска.
• Простота: Пускатели «звезда-треугольник» сложнее, чем устройства плавного пуска. Также проще установить устройства плавного пуска.
• Открытый переход и потеря мощности: В пускателях по схеме «звезда-треугольник» между соединением «звезда» и «треугольник» существует открытый переход, который может привести к переходным процессам и высокому крутящему моменту. Источник питания также теряется во время этого перехода. В устройствах плавного пуска такого открытого перехода и потери мощности нет.
• Стоимость: Устройства плавного пуска стоят дороже, чем пускатели звезда-треугольник, хотя устройства плавного пуска более эффективны. Однако сегодня разница в стоимости между двумя типами стартеров меньше, чем раньше.
• Применение: Пускатели звезда-треугольник могут использоваться для двигателей малой мощности, запускаемых под нагрузкой, машин средней мощности, запускаемых без нагрузки, маломощных вентиляторов и маломощных центробежных насосов. Устройства плавного пуска можно использовать с большими двигателями с нагрузкой или без нее, включая двигатели, используемые в компрессорах, вентиляторах, насосах, конвейерах, мешалках, смесителях, мельницах и т. д.

Обзор пускателей двигателей

Какой пускатель использовать: плавный пускатель или пускатель звезда-треугольник?

Какой тип стартера следует использовать с двигателем? Устройства плавного пуска предлагают больше функций и более простую установку, но пускатели по схеме «звезда-треугольник» обеспечивают более низкую стоимость. Вот несколько дополнительных причин для использования каждого типа пускателя:

Причины для использования устройств плавного пуска

В настоящее время устройства плавного пуска используются чаще, чем пускатели со звездой-треугольником, благодаря их расширенным возможностям и дополнительным функциям. Если у вас есть более крупный двигатель, который вы часто запускаете и останавливаете, лучше выбрать устройство плавного пуска, поскольку оно более эффективно, чем пускатель звезда-треугольник.

Устройства плавного пуска также более универсальны, чем пускатели звезда-треугольник, и их проще устанавливать. Вы также можете выбрать устройство плавного пуска из-за его дополнительных возможностей, таких как способность приспосабливаться к различным условиям нагрузки, включать плавные остановы и регулировать время запуска и крутящий момент. Устройства плавного пуска также обладают преимуществами благодаря улучшенной функциональности, такой как плавный прогрессивный пуск, отсутствие потерь мощности, встроенная защита и длительный срок службы благодаря отсутствию движущихся частей

Причины использования пускателей звезда-треугольник

Основным преимуществом пускателей звезда-треугольник является их более низкая стоимость, хотя разница в стоимости меньше, чем раньше. Из-за более низкой стоимости пускатель звезда-треугольник может быть правильным выбором для двигателя, который вы редко запускаете, или особенно небольшого двигателя. Пускатель звезда-треугольник может быть лучшим выбором для очень легких нагрузок, так как он может снизить напряжение больше, чем устройство плавного пуска.

Ремонт стартеров электродвигателей от Global Electronic Services

В Global Electronic Services наша опытная команда может предоставить квалифицированные услуги по ремонту и техническому обслуживанию, необходимые вашей компании для стартеров электродвигателей, а также широкого спектра других типов промышленного оборудования. Если у вас есть вопросы о ваших стартерах или вы хотите узнать больше о наших услугах по ремонту, свяжитесь с нами сегодня, и мы будем рады помочь вам.

Объяснение запуска двигателя по схеме «звезда-треугольник»



Цепь питания по схеме «звезда-треугольник»

STAR во время стартовой последовательности. Когда двигатель разогнался до близкого к нормальному рабочая скорость, двигатель подключен в треугольник.

Изменение внешнего соединения двигателя со звезды на треугольник обычно достигается тем, что обычно называют пускателем звезда-треугольник. Этот стартер представляет собой просто ряд контакторы (переключатели), которые соединяют разные выводы вместе, чтобы сформировать требуемый переход от звезды к треугольнику.

При пуске двигателя по схеме звезда фазное напряжение двигателя уменьшается на коэффициент √3. Снижение пускового тока, пусковой мощности и пусковых крутящих моментов при пониженном напряжении может каждый из них рассчитывается с помощью уравнения 1 (при этом игнорируются другие факторы, такие как насыщение и т. д.):

Эти пускатели обычно настроены на определенную последовательность пуска, в основном с использованием настройки времени для переключения между Звездой и Дельтой. Эти пускатели могут иметь расширенную защиту, контролирующую время, ток, напряжение, скорость двигателя и т. д.

Например, если напряжение питания 380 Вольт. Во время пуска, при котором двигатель соединен в звезду, на каждую катушку подается напряжение 380/1,73, что составляет 220 Вольт.

В результате снижения подаваемого напряжения пусковой момент также уменьшится до 67%.

Цепь управления

Из приведенной выше цепи управления при нажатии переключателя S1 будет полный путь электрического тока, который будет течь от L1 к L2, вызывая активацию следующих катушек:

Читать: Управление электродвигателями на промышленных предприятиях

• K1 — линейный или главный контактор
• K2 — контактор «звезда»
• K4 — таймер (установлен на 3–5 секунд) переход контакта таймера. Таким образом, замыкающий контакт с выдержкой времени (K3), который управляет контактором звезды, теперь разомкнется, а замыкающий контакт с выдержкой времени (K2) будет действовать наоборот. Таким образом осуществляется переход от звезды к треугольнику.

  Вспомогательный контакт контактора K1 подключен параллельно пусковой кнопке S1 (защелкивается), так что цепь остается активированной, даже когда S1 возвращается в разомкнутое положение. Обратите внимание, что S1 характеризуется кнопкой, которая после нажатия возвращается в исходное состояние.
