Схемы подключения электродных котлов Галан | Руководства по котлам Галан | Настройки

Основные требования к системе отопления:

1. Система отопления – двухтрубная, закрытого типа (закрытый расширительный бак с мембраной, по объему -1/10L)

2. Котел монтируется строго вертикально, не выше уровня радиаторов

3. Соотношение диаметров обвязки:

— котельный блок -Ø32

— стояк — Ø 32 (1″/1/4)

— стояк для модульных систем (несколько котлов в пакете) – рассчитывается индивидуально, от количества   котлов в модуле.

— магистраль — Ø 25

— выводы на радиатор — Ø 20.

4. Первые 120 см трубной обвязки котла на подаче:

труба металл не оцинкованная (1″/1/4),  до перехода на пластик, без сужения диаметра выходного патрубка котла. Это увеличивает зону ионизации теплоносителя (рекомендуется).Монтаж – вертикально.

5. При подборе радиаторов строго соблюдать соотношение мощности котла и суммарной мощности секций радиаторов.

Суммарная мощность секций (панелей) радиаторов не должна превышать номинальную мощность котла.

6. При врезке котла в действующую систему, промывка ингибитором «Протектор» – обязательна. Солевые отложения (при предыдущей эксплуатации с обычной водой)  на элементах системы, не позволят правильно настроить плотность теплоносителя для электродного котла.

7. Система отопления с котлом электродного типа, в комплектации «Галан-BeeRT», заправляется только дистиллированной водой, с дальнейшим подбором плотности.

8. В случае пониженного напряжения в эл.сети (200v и ниже при включенном котле) необходимо применять нормализатор тока соответствующей мощности.

9. Клемма «0» котла обязательно заземляется.

10. Строго придерживаться указаний по монтажу (место расположения в помещении) выносного устройства климат-контроль. От этого зависит правильность и экономичность работы всей системы.

11.  Строго придерживаться рекомендации производителя по литражу системы — не более 12л/1кВт мощности (идеально 8-10л/1кВт)

12. Электродный котел может работать в системе «теплый пол», при условии выполнения рекомендации производителя по схеме монтажа.

13. Правильно подобранный циркуляционный насос обеспечит эффективное распределение теплоносителя по системе и правильный процесс ионизации в камере котла.

14. Наличие группы безопасности (манометр, подрывной клапан, клапан-обезвоздушиватель) в верхней точке системы – обязательно.

15. Корпус котла, места креплений датчиков, обвязка котельного узла, стояк – упаковываются в теплоизолятор типа «мирелон», или аналогичные.

16.

Алюминиевые радиаторы некоторых производителей имеют  «грязный» сплав. Некоторые компоненты таких сплавов с течением времени растворяются и  изменяют удельное сопротивление воды, засоряют электроды котла. В этом случае рекомендуется добавлять в раствор  специальную присадку «Поток», или использовать в системе отопления сепаратор шлама и воздуха.

17. Рекомендуем использовать при монтаже сепаратор воздуха и шлама (как вариант –«Spirovent Air&Dirt»). Этот элемент навесного оборудования позволяет исключить такие проблемы как:

• — недогрев системы
• — прожиг нагревающих элементов или электродов
• — падение мощности котла (любого типа)
• — увеличение энергопотребления
• — сезонное техобслуживание системы отопления по очистке от шлама

18. Рекомендуемые радиаторы:

• — биметаллические

• — чугунные евро-стандарта (Чехословакия, Турция)

• — алюминиевые (из первичного алюминия)

• — допускается система «регистров», с условием соблюдения рекомендаций по литражу, в стандартной    комплектации (радиаторные вентиля, кран «маевского»)

19. ВНИМАНИЕ ! При зажиме гаек на клемах подсоединения кабеля к электродам котла, использовать только два ключа. Одним ключом удерживая контргайку, другим затягивать зажимную гайку. Внимательно следить за фиксацией электрода и не допускать его проворачивания в посадочной втулке. В случае проворачивания электрода, или перетяжке фиксирующей гайки, посадочная втулка лопается и электрод приходит в негодность. Данная проблема является нарушением правил монтажа и не подпадает под гарантийные обязательства.

Типовые схемы подключения электродных котлов

Схема стандартного подключения

1. Электрокотел
2. Шаровый вентиль
3. Насос циркуляции
4. Фильтр
5. Спускной вентиль
6. Расширительный бак
7. Автоматика
8. Группа безопасности

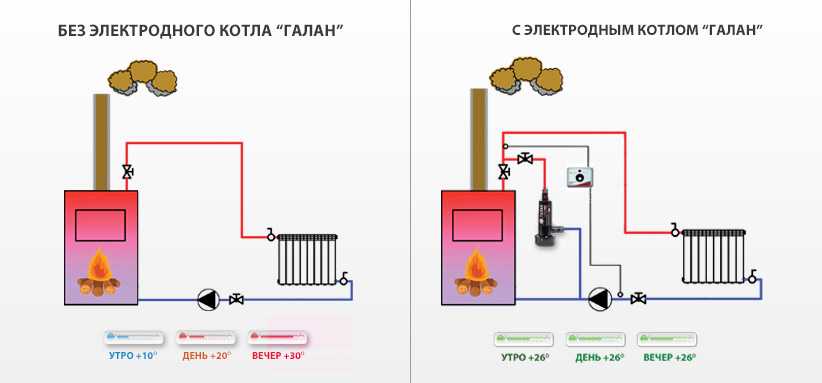

Схема параллельного подключения

1. Электрокотел
2. Шаровый вентиль
3. Насос циркуляции
4. Фильтр
5. Спускной вентиль
6. Расширительный бак
7. Автоматика
8. Группа безопасности
9. Иной котел

Схема подключения — радиатор + подогрев пола

1. Электрокотел
2. Шаровый вентиль
3. Насос циркуляции
4. Фильтр
5. Спускной вентиль
6. Расширительный бак
7. Автоматика
8. Группа безопасности
9. Трёхходовой вентиль с сервоприводом
10. Контур отопления пола
11. Автоматика отопления пола

Схема подключения — обогрев пола

1. Электрокотел
2. Шаровый вентиль
3. Насос циркуляции
4. Фильтр
5. Спускной вентиль
6. Расширительный бак
7. Автоматика
8. Группа безопасности
9. Контур отопления пола
10. Автоматика отопления пола
11. Комнатный термостат
12. Вентиль с сервоприводом
13. Байпас с обратным клапаном и термовентилем

Категория: Руководства по котлам Галан | Теги: трубы, котлов, подключения, монтаж, Галан, электродных, схемы

Как подключить котел Галан



    Современные энергоэффективные электрические отопительные системы основанные на использовании электродных или ионных котлов отопления.  Что это — ноу-хау или хорошо забытое старое? Насколько действительно эффективны, экономичны и надёжны эти котлы? Каков их принцип действия? В чём заключается преимущество электродных котлов перед тэновыми и другими видами электрического автономного отопления. На эти и другие вопросы мы ответим в наших ближайших обзорных статьях, посвящённых вопросам энергосбережения и современным системам автономного отопления в основе работы, которых лежит использование электродных котлов.

---

Ниже на рисунке показан принцип действия катодного котла. В трубку втекает холодная вода, внутри трубки она подогревается электричеством и выходит из нее. Нагрев происходит за счет протекания тока в воде между двумя электродами.

---



    Впервые электродные котлы проточного типа начали применять в военной промышленности для отопления на подводных лодках и кораблях военно-морского флота Cоветского Cоюза. Поэтому автономное отопление на базе ионных котлов вряд ли можно назвать новинкой.

  Дополнительным преимуществом является то, что электродные котлы могут монтироваться в существующую систему отопления или подключаться и эксплуатироваться совместно с действующим котлом (твёрдотопливным, газовым и пр.) выполняя роль или основного или вспомогательного отопления (котла).

   И только в начале 90-х годов, после распада СССР данная технология стала на службу мирного гражданского потребителя. Это стало возможным благодаря совместным усилиям российской фирмы ЗАО «ГАЛАН». Именно эта производственная организация в 1994 году анонсировала первый серийный выпуск электродных котлов под торговой маркой ГАЛАН. Далее достаточно быстро растет производство и других марок электродных котлов, в том числе и в соседней Украине.

 За более чем 25 лет успешного развития электродные котлы Галан претерпели множество полезных и функциональных изменений. Усовершенствования коснулись и внешнего вида и конструктивных особенностей, которые стали результатом качественной модернизации автоматики управления котлом и внутреннего строения самого котла. Появились котлы разной формы, различного назначения, различной автоматики и сейчас уже охвачены все возможные цели. И отопление сверхбольших площадей, и обогрев экономно и высокая степень программирования нагрева.

  Подтверждением успешности катодных котлов являются положительные отзывы от десятков тысяч клиентов, которые благополучно эксплуатируют электродные котлы в России, Украине, Белоруссии, Казахстане, Прибалтике, Греции, Болгарии, Испании и даже в Южной Корее. При этом спрос на электродные котлы не спадает и открываются все новые и новые представительства в разных городах и странах. В каждом большом городе есть представительство того или иного бренда катодных котлов.

 Электродные котлы ГАЛАН стали первыми, но не единственными энергосберегающими электрическими системами автономного отопления в гражданской отрасли. И благодаря динамичному развитию и совершенствованию технологического процесса котлы этой и других торговых марок являются популярными и востребованными.

Ознакомившись вкратце с тем, что такое электродный котел Галан, мы расскажем Вам об основных особенностях его установки, монтажа, настройки и пуско-наладки.

Что такое монтаж и пуско-наладка электродного котла? Как правильно подобрать электродный котел для конкретного объема помещения? Выбор мощности и типа радиаторов? Как грамотно подобрать и рассчитать длину труб и количество материалов для автономного отопления? На эти и другие вопросы ответят наши специалисты с выездом на объект. А для общего представления приводим обзорную статью посвященную особенностям работы электродных котлов ТМ ГАЛАН и пониманию процесса пусконаладочных работ. Для начала, в двух словах о истории разработки электродных котлов и принципе действия. Начиная с 1992 года российская фирма ЗАО «ГАЛАН», используя разработки и технологии военной оборонной промышленности, создала электронагревательный отопительный прибор совершенно нового поколения — электродный котел проточного типа, работа которого основана на процессе ионизации теплоносителя. Многие путают процесс ионизации с электролизом. И уже и на этом этапе начинаются недоразумения и кривотолки. Хотя несколько строк и определений из школьного курса физики наглядно объясняют, что процесс электролиза происходит под воздействием электрического постоянного тока, в то время как электродные котлы Галан работают от переменного тока с частотой сети 50 Гц. Уже одного этого достаточно, чтобы понять всю абсурдность заявлений некоторых «знатоков» о том, что под действием электролиза в электродном (ионном) котле происходит выделение взрывоопасного газа водорода. Как видим, уже на начальном этапе картина проясняется и один из выдуманных мифов об электродных котлах развеян.

---

Часто можно слышать или читать на форумах в интернет сети различную информацию относительно эффективности электродных котлов. Одни пользователи успешно эксплуатируют ионные котлы на протяжении уже нескольких лет и довольны этой системой отопления. Другие — после запуска электрокотла, день-два, неделю-другую, оставляют отрицательные отзывы, заявляя, что котел недогревает или наоборот перегревается и потребляет слишком много электроэнергии, не эффективен. Соответственно после негативного опыта — оставляют и соответствующие отзывы, а положительные мало кто публикует — «работает, все хорошо, комфортно, экономично — зачем утруждаться писать отзыв у меня и так все хорошо». Поэтому, дабы помочь нашим потенциальным клиентам разобраться с актуальными вопросами касательно пусконаладки и монтажа электродных котлов, мы подготовили следующую обзорную статью.   Далее мы рассмотрим особенности работы электродного котла ГАЛАН, основные вопросы  и причины их возникновения, трудности с которыми сталкивается неопытный(неинформированный) пользователь отопительного прибора именуемым электродным(ионным) котлом. Но сначала приведем ниже информацию по ионным котлам, изложенную  в руководстве по эксплуатации котлов Галан на странице 8, ниже приведена выписка:

---

Для электродных котлов выпускаемых российской ЗАО «Фирмой ГАЛАН» серии Очаг, Гейзер, Вулкан разрешено использовать в качестве теплоносителя только: воду питьевую СанПиН2.1.4.559-96, дистиллированную, талую, дождевую или очищенную (отфильтрованную) воду с удельным электрическим сопротивлением  ≤ 3000-3200 Ом*см.

---

Эта информация является ключевой для правильной настройки электродного кола. Это один из главных первоисточников проблем, которые возникают при первом пуске котла. Поэтому для тех кто не дочитал или не заметил эту информацию в руководстве котла, а тем более для тех кто сначала делает а потом читает — еще раз обращаем Ваше внимание на вышеизложенное.  После монтажа электрокотла в отопительную систему необходимо произвести пусконаладочные работы.

  Что такое пусконаладка (настройка) электродного котла?  Как самостоятельно произвести первый пуск ионного котла, что для этого нужно знать и какой инвентарь иметь?  На эти и другие вопросы обзорно и наглядно на практическом примере отвечаем в нашей обозревательной статье, где на практическом примере поэтапно описывается процесс настройки электродного котла.

  Описание пошаговой настройки электродного котла на примере Очаг-3 кВт Галан

  Исходные данные: Жилая квартира. Отапливаемая площадь 40 м², высота 2,7м, 4 оконных стеклопакета, объ?м теплоносителя в смонтированной системе составляет ~20л. Предварительно проведены работы по наружному утеплению стен пенопластом 80мм., дополнительно изнутри утеплены потолок и пол. Электродный котел смонтирован, и котельный узел подключен к системе отопления закрытого типа (согласно паспортному руководству на данную модель котла). Подключенная автоматика котла запитана от электросети 220В. Котел заземлен. В систему отопления залита дистиллированная или обессоленная вода.

 Теперь можем приступать непосредственно к настройке электродного котла. (В систему изначально может быть залита дождевая или талая вода, предварительно отстоянная и отфильтрованная)

   Для настройки электродного котла необходимы следующие инструменты и инвентарь:

• Токовые клещи переменного тока номиналом 20А и выше.

• Дистиллированная вода(количество определяется объемом теплоносителя настраиваемой системы)




• Вода слабого раствора поваренной соли(5-8грамм соли на 100л воды) или вода из системы центрального водоснабжения(на территории бывшего СССР вода из центральной системы водоснабжения имеет огромное количество всевозможных примесей и солей, достаточных для плавной настройки электродного котла).  В данном конкретном случае для корректировки теплоносителя  мы применяем воду из центрального водоснабжения, т.е в дистиллированную  воду будем добавлять воду из водопроводного крана.




•  Шланг садовый (или любой другой шланг) 1-2м., для залива в систему воды.




• Насос типа «Малыш» для закачки в систему теплоносителя.




• Любая емкость на 8~12 литров, из которой будет закачиваться теплоноситель в систему.

I) Выполняем подключение емкости с замещаемой жидкостью, для этого: Один конец шланга(п.4) подключаем к насосу(п.5), второй конец шланга подсоединяем к сливному крану котельного узла.

Примечание 1: Для эффективной работы любой отопительной системы ее необходимо предварительно развоздушить. При закачке теплоносителя в систему (система отопления закрытого типа) следите за показанием манометра на группе безопасности; давление должно быть в пределах от 1 до 3 бар(см. номинал предохранительного клапана на группе безопасности). Теперь все готово для настройки теплоносителя системы и проведения процедуры измерения тока на проводе фазы котла Очаг-3.

     Перед настройкой котла еще раз проверьте наличие заземления на котле, а также надежность фиксации провода на клемме «Ноль» (при плохом или пропадающем контакте «нулевого» провода может выйти из строя автоматика котла) Провод фазы котла должны быть удобно доступен для измерения тока нагрузки токовыми клещами.

II) Включаем автоматику котла. Срабатывает автоматика и в первую очередь включается циркуляционный насос, который по умолчанию в течении 1-2 минут будет осуществлять циркуляцию теплоносителя. Индикация на автоматике — постоянно горит диод под меткой «насос» По истечении 1-2 минут, включается котел. Характерный щелчок пускателя. Индикация на автоматике — постоянно горит диод под меткой «нагрев» Накидывая, токовые клещи на провод фазы котла измеряем ток нагрузки на  фазе котла.

Измеряемый ток на фазе, А	Паспортное значение тока, А	tº,С обратной трубы
4	5-6	15
4,6		23

  Из проведенных измерений явно видим, что ток по отношению к паспортным значениям занижен. Это очевидно. И так должно быть, т.к в системе залита дистиллированная вода.

III) Производим первую корректировку  теплоносителя. Для этого:

А) выключаем котел (на автоматике котла переводим автоматический выключатель в положение выкл. )

Б) Открываем (до этого момента закрытый) сливной кран, который уже подключен к емкости с подсоленной или водопроводной водой из системы центрального водоснабжения (как описано в п. I )

В) Для начала при помощи насоса закачаем 1-2 литра слабо-подсоленной или водопроводной воды(учитывая данный литраж системы 20л )

Примечание 3: Объем замещаемой жидкости зависит от плотности (солесодержания) той жидкости, которая заливается в систему на этапе корректировки плотности теплоносителя, а так же от объема теплоносителя в системе. В каждом отдельном случае это может быть разное количество жидкости. Поэтому первую корректировку рекомендуется начинать с малого замещения жидкости, для того чтоб понять на какую величину возрастет измеряемый в последствии ток на фазах котла.

Г) Включаем автоматику. Сначала включается циркуляционный насос и через некоторое время, запускается котел. Производим измерение измерения пускового тока на фазах котла.

Измеряемый ток на фазе, А	Паспортное значение тока, А	tº,С обратной трубы
—	5-6	15
5,1		23
5	6-7	25

   Из полученных измерений видим, что пусковой ток по прежнему занижен, относительно паспортных значений тока. Вывод — необходимо еще добавлять подсоленной жидкости.

Примечание 4: из таблицы видно нарастание и незначительное снижение тока с 5,1 до 5 А. Это обусловлено постепенным смешиванием (при помощи циркуляционного насоса) и приведением жидкости к однородному состоянию.

IV) Повторяем еще раз процедуру п.III, замещаем еще около 2 литров жидкости.

Измеряемый ток на фазе, А	Паспортное значение тока, А	tº,С обратной трубы
—	5-6	15
5,1	6-7	25
5,3	—	27
6	7-8	30

V) Повторяем еще раз процедуру п.III, замещаем еще около 1~2 литров жидкости.

Измеряемый ток на фазе, А	Паспортное значение тока, А	tº,С обратной трубы
—	5-6	15
—	6-7	25
8	—	33
8,5	8-9	35
9,2		38
10,2	9-10	40
14,1	13,7	60

  Вывод: после данной корректировки из таблицы видим, что измеряемый ток на фазе котла имеет значение приближенно близкое к требуемому паспортному(14,1А, где норма ~13,7А при tº,С =60 «обратки») В данном рассматриваемом практическом случае считаем настройку котла завершенной

 Примечание 5: в случае, когда литраж системы отопления или объем отапливаемого помещения больше, чем рекомендуемые паспортные значения(10~ 12л на 1кВт мощности котла) либо в случае, когда помещение плохо утеплено или вовсе отсутствует теплоизоляция, сквозняки, т. е имеет место постоянная утечка тепла допускается настройка электродного котла с завышенным значением тока, но не более 15-15,5А на фазу для Гейзер-9 (Очаг-3), не более 24~24,5А на фазу для Гейзер-15(Очаг-5), не более 30~31А для Очаг-6.

Мы уверены, что котлы Галан – разумная экономия! Выбор за Вами!

Электродные котлы Галан отзывы по расходу, схема подключения

Общая информация

Принцип работы электродных котлов отличается от традиционных электрических. Нагрев в них осуществляется не ТЭНами (ТЭНами), а протеканием электрического тока через теплоноситель.

Точнее, тепловая энергия возникает в результате хаотического движения ионов от анода к катоду, т.е. расщепления молекул теплоносителя на положительно и отрицательно заряженные частицы. По сути, это тот же принцип, который часто используют домашние знатоки для быстрого нагрева воды, когда в воду опускают две лопасти, подключенные к электричеству.

Следует отметить, что данная система отопления не нова. Еще в советское время он применялся на атомных подводных лодках и кораблях. В 1992 году российская на основе стандартов военной техники и конверсионных разработок начала производить бытовые электродные котлы проточного типа.

Схема устройства конструкции

В 1994 году в продаже появилась первая серийная модель, эксплуатация которой показала перспективность выбранного направления. Ниже мы более подробно рассмотрим привлекательность системы отопления Галан.

Внимание! Компания Галант производит не только электродные котлы отопления, но и обычные ТЭНы. Причем последние хорошо зарекомендовали себя как прочные и надежные устройства.

Электродный котел в системе отопления

О компании

Продукция АО «Галан» имеет давнюю историю. Изначально промышленное предприятие имело чисто военное направление и занималось разработкой и производством электродных устройств, которые использовались для обогрева кораблей и подводных лодок. С 1992 компания Галан разработала электрические котлы для использования в отоплении помещений.

Первые электродные котлы отопления Галан сошли с конвейера в 1994 году. За все время работы разработчики предприятия неоднократно совершенствовали собственные разработки, и сегодня их продукция может похвастаться широким спектром котлов, работающих в сетях с одной или тремя фазами, а их мощность варьируется от 2 до 25 кВт.

Особенности электродного отопления Галан

В первую очередь следует сказать, что система отопления Галант представляет собой замкнутую конструкцию, т.е. теплоноситель циркулирует по замкнутому кругу. Иными словами, электродные котлы нельзя использовать в системах, где теплоноситель поступает непосредственно из скважины или другого источника.

Что касается радиаторов, которые можно использовать, ограничений практически нет, это могут быть:

• Стальные;
• Биметаллический;
• Алюминий.

Единственное, не рекомендуется использовать с такими котлами:

• Крупногабаритные радиаторы;
• Радиаторы чугунные для отопления дома;
• Трубы большого диаметра.

Также нет особых требований к электрическому подключению. Единственное, использовать кабели подходящего сечения, при этом необходимо соблюдать схему подключения, в которой есть инструкция к оборудованию.

Электродный котел Очаг-3

Достоинство

Система отопления Галан имеет множество преимуществ, среди которых можно выделить следующие моменты: электрического тока в тепловую энергию.

Энергосберегающие — электродные котлы, работающие в связке с цифровыми электронными блоками управления, потребляют на 30-40 процентов меньше электроэнергии по сравнению с традиционными ТЭНами.

Благодаря применению современных технологий и высококачественных материалов, а также использованию автоматических устройств данные устройства полностью энерго- и пожаробезопасны. .

Отопительные системы Galan работают полностью автоматически . Благодаря этому не требуется участие человека для обеспечения стабильного и комфортного температурного режима вне зависимости от погодных условий. Автоматика Galan способна поддерживать температурный фон с высокой точностью (±0,2 градуса). Оборудование может быть оснащено системой климат-контроля для недельного программирования режима работы. Кроме того, при использовании незамерзающих теплоносителей, таких как «Поток», нет необходимости сливать их с радиаторов даже в случае длительного простоя котла.

Электронные блоки управления

• Система отопления Галант отличный вариант для тех населенных пунктов, где в сети нестабильное напряжение. … ​​Даже если напряжение упадет до 180В, котел продолжит работу.
• Электродные котлы не требуют разрешения на установку .
• В случае утечки в системе устройство немедленно отключается, так как электрический ток не может быть замкнут в цепи. .
• Камера нагрева жидкости имеет небольшой объем, и при ионизации теплоноситель в ней резко нагревается, в результате чего давление повышается до двух атмосфер . Таким образом, котел служит не только обогревателем, но и как циркуляционный насос для отопления. Это позволяет снизить затраты на приобретение оборудования, а также затраты на эксплуатацию системы отопления.
• Низкая цена .

Совет! Использование антифриза Galan сделает работу системы более эффективной, а также повысит ее надежность.

Таким образом, популярность этих устройств вполне обоснована.

Сменные электроды для котлов Галан

недостатки

Как и любое другое отопительное оборудование, электродные котлы имеют и некоторые свои недостатки, которые перечислены ниже:

• Требовательны к воде — дело в том, что далеко не любую воду можно использовать в системе, но с определенными характеристиками. При запуске отопления необходимо подготовить теплоноситель согласно рекомендации производителя. Как правило, для этого на литр воды добавляют несколько чайных ложек соды и соли. Также можно использовать специальные жидкости.

Теплоноситель Галан

• В воде циркулирует электрический ток, поэтому не исключена возможность получения сильного удара током при прикосновении к радиатору отопления. Для предотвращения такой ситуации необходимо выполнить заземление в соответствии с ПУЭ и ГОСТ 12.1.030-81.
• Периодически необходимо чистить систему и менять электроды, которые со временем истончаются, в результате чего снижается эффективность нагрева. Таким образом, по долговечности электродные котлы не имеют преимуществ перед традиционными ТЭНами.

Как видим недостатки не критичны, но тем не менее о них следует помнить.

На фото — электродные котлы Гейзер-9

Галан модели электродных котлов

Компания Галан на сегодняшний день выпускает несколько модельных рядов данных устройств:

• Очаг;
• Гейзер;
• Вулкан.

Все устройства отличаются техническими характеристиками. Ниже для сравнения приведем основные параметры некоторых моделей:

Hearth-3	Geyser-15	Volcano-25
Rated power consumption, kW	3	15	25
Maximum area of ​​​​the heated room	120	550	850
. 0156	0,9	5,3	5,7

Термостат BeeRT

Стоит отметить, что котлы могут комплектоваться различной электроникой:

37

37 однако он имеет ряд ограничений: нельзя использовать в качестве теплоносителя обычную дистиллированную воду, так как ее нужно предварительно довести до необходимой плотности;

запрещается использовать радиаторы отопления из некачественного алюминия;

при подключении к действующей системе отопления ее необходимо предварительно промыть ингибиторами.

CROS — комплектация с этой автоматикой универсальна и лишена недостатков BeRT. В частности, такое отопление Галант допускает использование любых радиаторов и подключение к старой системе отопления без предварительной промывки ингибиторами.

Автоматика Крос-25

Кроме того, в системе можно использовать дополнительную электронику и устройства, которые сделают систему более функциональной.

Внимание! В случае использования автоматики, не рекомендованной производителем, или, наоборот, не использования рекомендованных производителем устройств, гарантия аннулируется.

Модельный ряд

В группе электродных котлов три линейки:

Внешне котлы очень похожи. Основное отличие — размер и мощность. В линейке « Очаг

» выпускаются самые маленькие котлы (как по размерам, так и по мощности). Мощность этих отопительных агрегатов от 2 кВт до 6 кВт. Вес – от 0,9 г.кг до 1,1кг, размеры — диаметр 35мм, длина в зависимости от модели:

• 275мм «Галан Очаг 3»;
• 320мм «Галан Очаг 5»;
• 335мм «Галан Очаг 6».

Следующая группа отопительных приборов « Гейзер»

«Мощнее». В этой линейке всего два котла: Галан Гейзер 9 на 9 кВт, и Галан Гейзер 15 на 15 кВт. Здесь вес и габариты больше: 5.0кг и 5.3кг, а длина 360мм и 410мм при диаметре 130мм.

Третья линия « Вулкан

» предназначена для достаточно солидных помещений. Котлов всего два: «Галан Вулкан 25 и 50» мощностью 25 кВт и 50 кВт соответственно. Вес: 5,7кг и 11,5кг ;длина 460мм и 570мм при диаметре 180мм.

Как видите, даже мощные котлы Галан очень малы по габаритам и весу.Цена тоже невысокая (самые бюджетные модели стоят около 60$).Но комплектация должна работать под управлением автоматики — только так можно добиться экономии электроэнергии — за счет оптимизации теплового режима.А стоимость автоматики надо добавить к котлу.Также понадобятся комнатные датчики — для поддержания комфортной температуры и для та же экономия, а это тоже деньги.не самые большие, но все же.

Особенности монтажа

Для установки электродного котла своими руками потребуется двухтрубная система отопления, как уже было сказано выше, закрытого типа. Котел устанавливается в строго вертикальном положении.

Трубопровод должен быть выполнен из труб диаметром 32 мм или один с четвертью дюйма. Для параллельных модульных систем диаметр стояка необходимо рассчитывать в индивидуальном порядке, так как он зависит от количества котлов в системе.

Внимание! Чтобы электродное отопление было эффективным, при выборе радиаторов необходимо учитывать мощность котла – мощность секций конструкции не должна превышать мощность нагревателя.

Схема отопления Галан с теплыми полами

Для того, чтобы система работала экономично и правильно, климат-контроль должен быть установлен в определенном месте, предусмотренном в инструкции по установке. Кроме того, нужно придерживаться определенного объема воды или другого теплоносителя в системе, который берется из расчета 12 литров на один киловатт потребляемой мощности. Еще лучше, если объем будет достигать в среднем 8-10 литров на киловатт.

Конечно, в этом случае необходимо выполнить проект отопления и использовать котел необходимой мощности.

В остальном процесс монтажа отопления не отличается от устройства системы с котлами традиционных типов. Причем под отоплением могут подразумеваться не только радиаторы батареи, но и теплый пол.

Вот, собственно, и все основные особенности электродного обогрева Галант.

Подключение и эксплуатация

Котлы Галан для отопления подключаются по одному из четырех типов, в том числе:

1. Стандартная схема подключения.
2. Модульное соединение.
3. Схема параллельного соединения.
4. Установка котла для теплого пола.

Самыми распространенными способами обвязки котла считаются первый и третий. Для осуществления монтажа агрегата в общую систему отопления необходимо определиться с местом установки (нишей). Далее с помощью гребенки нужно соединить патрубки теплообменника с трубопроводом, по которому будет циркулировать теплоноситель.

Современное оборудование оснащено системами контроля и сброса избыточного воздуха, что позволит обеспечить нормальную работу и исключить вероятность поломок. Обратите внимание, что отопительные котлы Галан относятся к типу оборудования, которое нуждается в электроснабжении, поэтому для его бесперебойной работы целесообразно подключить ИБП (инвертор).

Выбираем электродный котел Галан, как правильно сделать, как установить электродный котел, советы специалиста

Достойное место на отечественном рынке электроотопительных приборов занимает линейка электрокотлов Галан, предназначенных для автономного отопления. Стремление вывести на потребительский рынок уникальную электродную конструкцию, применяемую при строительстве подводных лодок, привело к созданию в 1994 году частного предприятия «Галан». Разработанные фирмой электродные котлы оказались вполне пригодными для бытового использования; более того, первая информация о них по телевидению вызвала очень активный интерес потребителей.

Содержание

1. Электродный котел Галан и его преимущества видео
2. Принцип работы электродного котла Галан
3. Самые популярные модели электродных котлов Галан

   • Галан Очаг 3 видео
   • Гейзер Галан
   • Вулкан Галан
4. Монтаж электродного котла Галан видео

   • Требования безопасности
   • подготовительные работы
   • крепление
   • как установить параметр рабочей температуры
   • какие охлаждающие жидкости использовать

Котел электродный Галан и его преимущества

Электродные котлы Галан можно с уверенностью отнести к современному поколению отопительных агрегатов, предназначенных для оснащения автономного отопления. Изменение конструктивного принципа традиционно применяемых электрокотлов, а именно замена ТЭНа электродным блоком, позволило решить одну из важнейших задач электроприбора — значительно продлить срок службы ТЭНа, котел стал экономичнее, более чем на 30%, потреблять электроэнергию (если сравнивать с обычными электроприборами), а электронное управление котлом Галан позволило полностью автоматизировать процесс отопления.

Использование этого современного котла позволяет потребителю использовать экономичную и надежную систему отопления. Возможность мобильной регулировки режима работы котла, использование современной автоматики и поддержка заданного графика работы позволяют электрокотлу вырабатывать тепловую энергию в количестве, достаточном для обогрева определенного помещения. Положительным моментом можно считать прогрессивное увеличение общей тепловой нагрузки устройства наряду с повышением температуры носителя. Управляемая инерционность нагрева позволяет использовать все преимущества системы автоматического управления высокого уровня.

Котел электродный Галан сконструирован таким образом, что теплоноситель, поступающий в камеру котла, прогревается быстро и по всему объему, что позволяет достичь заданных параметров всего за несколько минут. Среди важнейших преимуществ котла – возможность очень быстро нагреть воздух в помещении.

При изготовлении нагревательных элементов используются исключительно современные материалы. Если сравнивать обычные электрокотлы и Галан, то при одинаковой мощности агрегатов теплоноситель в последних будет нагреваться в 1,5 раза быстрее. Конструкция котла позволяет автоматически поддерживать минимальную температуру в том случае, если люди уходят из дома на длительный период. Поскольку котел работает от электричества, он не способен выделять вредные или канцерогенные вещества, котел является экологически чистым с рейтингом Евро III.

Принцип работы электродного котла Галан

Работа агрегата основана на пропускании тока через воду или специальный незамерзающий теплоноситель Аргус-Галан. Этот процесс не является электролизом, он вызывает лишь ионизацию жидкости и ее нагрев, при этом вибрация ионов имеет промышленную частоту 50 Гц. Естественное стремление соединить заряженные частицы теплоносителя приводит к образованию значительного количества тепловой энергии, а значит, и к нагреву самого теплоносителя. Процесс быстрого нагрева приводит к повышению давления внутри агрегата и вытеснению горячей воды в систему отопления. Природный гейзер работает аналогичным образом. Давление воды обеспечивает ее эффективную циркуляцию во всех частях системы.

Электродные котлы Галан имеют очень простую и надежную конструкцию, при соблюдении правил эксплуатации электроды могут работать без замены более 10 лет. Главным условием высокого КПД электродного котла отопления для дома является использование теплоносителя, имеющего достаточное удельное сопротивление (проводимость). Оптимальное удельное сопротивление жидкости при температуре +20 С для электрокотла Галан составляет от 2950 до 3150 Ом/см.

Для измерения показателя используют специальный прибор – кондуктометр.

Специалисты рекомендуют для запуска системы использовать специальный теплоноситель Аргус, температура замерзания которого составляет -40 С, удельная проводимость соответствует требованиям. Если для работы будет использоваться вода, то потребуется ее предварительная подготовка. Сначала измеряются текущие показатели по фазе при температуре жидкости около +20 С, в зависимости от отклонений результата от нормы в воду нужно будет добавить соль (примерно 5 г на 100 литров воды) или наоборот наоборот, разбавленный дистиллированной водой. Более подробно эта процедура описана в паспорте котла.

Поскольку электродный котел тесно связан с каждым из компонентов системы отопления, к нему также предъявляются определенные требования:

• открытого типа, двухтрубный, с переливным разливом,
• стояк должен иметь высоту не менее 2 м,
• диаметры подающей и обратной труб — от 32 до 40 мм,
• на каждый 1 кВт мощности котла в системе должно приходиться не более 12 л теплоносителя.

Самые популярные модели электродных котлов Галан

А теперь вспомним некоторые популярные модели электрокотлов.

Галан Очаг 3

Электродный котел Галан Очаг 3 самый маленький среди подобных устройств, его вес достигает 0,5 кг, но при этом мощность составляет 5000 Вт, чего достаточно для обогрева помещения в 250 куб. Для нормального функционирования системы достаточно заполнить ее семьюдесятью литрами воды.

Среди особенностей пуска устройства можно отметить низкий энергетический порог и достижение максимальных значений после 12 А. Увеличение показателя удельного сопротивления и увеличение мощности до номинального значения происходит при дальнейшем подогрев жидкости в системе.

Гейзер Галан

Данный котел можно отнести к приборам средних габаритов и большой мощности (9000 Вт). Эта модель является самой популярной среди потребителей. Установка Гейзер позволяет отапливать дом площадью до 200 кв. м. Галан Гейзер может работать как от однофазной, так и от трехфазной систем электроснабжения. Рекомендуемый объем воды в системе отопления около 300 литров. Вес котла 7 кг, его можно разместить даже в небольшом помещении.

Галан Вулкан

Эта модель самая мощная (25000 Вт), ее можно использовать как мини-котел для отопления нескольких домов, объем которых составит около 800 куб. Оптимальный объем теплоносителя в системе 500 л, питание может осуществляться от однофазного или трехфазного тока. Небольшие габариты и вес, всего 7 кг, позволяют использовать для установки отопительного прибора даже небольшие подсобные помещения.

Установка электродного котла Галан

Для начала можно отметить, что установка электродного узла не составит особого труда — благодаря его компактным размерам и небольшому весу. Положительным моментом является отсутствие необходимости установки насоса, бойлера, другого вспомогательного оборудования, без которого немыслимо функционирование классической системы электроотопления.

Возможность использования в качестве теплоносителя воды с соответствующими параметрами удельного сопротивления, достичь которых совсем не сложно.

требования безопасности

Для безопасной эксплуатации установки электродный котел Галан должен быть подключен в соответствии со следующими требованиями:

• установка котла должна сопровождаться устройством заземления,
• не допускайте контакта клемм или токоведущих частей с поверхностью агрегата, кроме того, необходимо исключить возможность попадания на них влаги,
• для отключения котла установлен автоматический выключатель, рекомендуется использовать автоматический выключатель на 24 А,
• схема подключения должна соответствовать рекомендованной для данной модели котла в его техпаспорте,
• обязательно соблюдать соединение фаза-ноль-земля,
• перед пуском котла в обязательном порядке проверить на герметичность все соединения, как сварные, так и резьбовые,
• необходимо исключить возможность попадания жидкости в корпус котла,
• аппаратом могут управлять взрослые люди с пониманием правил ТБ и опытом работы с аппаратами данного типа,
• в систему отопления должен быть включен расширительный бак,
• в случае замерзания системы отопления сначала выключите котел, затем приступайте к его разморозке.

подготовительные работы

Монтаж системы отопления производят с особой тщательностью, не допуская попадания в трубопровод посторонних веществ и предметов, например, мелких частиц металлической стружки. В систему обязательно входит фильтр грубой очистки. Далее желательно промыть систему ингибитором – веществом, предотвращающим или замедляющим коррозионные процессы, старение полимерных материалов, окисление масел и топлив и т. д.

крепление

Установите котел вертикально так, чтобы защитный колпачок был внизу. Не допускается эксплуатация котла в системе с чугунными радиаторами; лучше всего использовать современные сплавы, обладающие высокой устойчивостью к электролитам. Котел обычно монтируется на одной из стен помещения, вариант подключения его к системе особого значения не имеет. Между расширительным бачком и выпуском запорная арматура не устанавливается. Для заземления системы отопления используется провод сечением 2,5 кв.мм и сопротивлением 0,1 Ом.

Желательно, чтобы котел подключали к сети специалисты, имеющие допуск к работе с электрооборудованием до 1 кВт. Для подключения используется многожильный незаслуженный медный провод, его сечение рассчитывается в соответствии с нагрузкой.

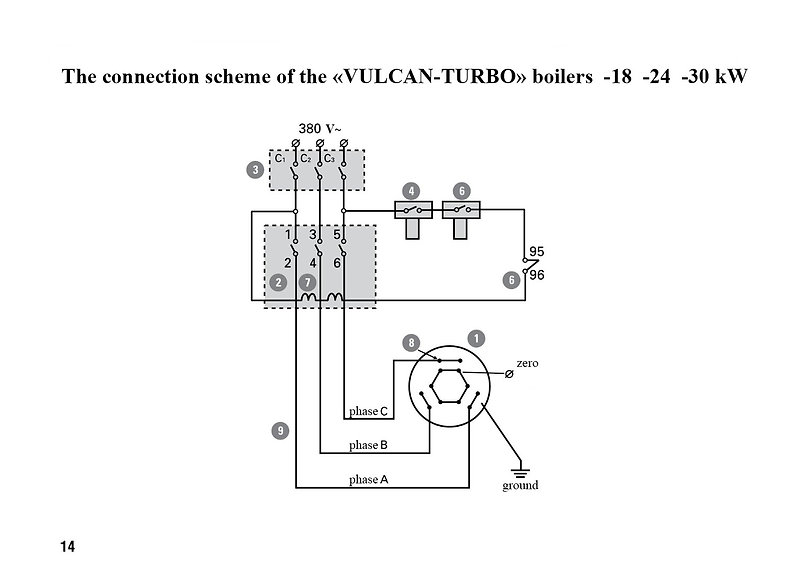

Схем подключения несколько, можно выбрать наиболее подходящую, но при их установке обязательным условием является определенное расположение датчиков:

• расположение датчика температуры на входе — на выходном патрубке последней секции радиатора,
• расположение датчика температуры на выходе — труба, выходящая из котла.

Для подключения датчиков используется медный многожильный провод сечением 0,5 — 1 кв.мм.

Для защиты сети от перегрузок предусматривают установку автомата на 25 А и используют его как выключатель.

как выставить параметр рабочей температуры

Оптимальный вариант выставить температуру теплоносителя на выходе около 70-75 градусов. Они рассчитывают его с учетом таких факторов, как:

• температура воздуха в здании
• объем этого здания,
• объем системы отопления
• наличие и качество системы теплоизоляции конструкции.

При правильном подключении автоматического выключателя температура среды в системе будет быстро возрастать, а показания амперметра будут не ниже 23 А.

Нормальная работа подразумевает полную автоматизацию процесса управления: достижение предела температуры вызывает его автоматическое отключение, понижение того же показателя до минимума приведет к его включению. Процесс контролируется входным датчиком, регистрирующим температурные параметры жидкости в секциях радиатора.

какие теплоносители использовать

Поскольку от выбранного теплоносителя зависит срок и качество работы котла, особое внимание следует уделить процессу подбора жидкости. Качество воды должно соответствовать питьевому.
