Подключение насоса к котлу отопления: грамотная схема

ПОСЛЕДНИЕ ЗАПИСИ

РУБРИКИ

Автоматическое открывание, проветривание и полив теплиц
Акриловые краски
Балкон
Блоки арболитовые
Бурение скважин на воду
Вода из скважины
Водосток кровельный
Воздух в квартире
Выращивание дома
Гидроизоляция
Гидрофобизация материалов
Дорожки садовые
Камин своими руками
Каркасный дом
Кладка печи своими руками
Крыша из металлочерепицы
МДФ
Монтаж кровли
Монтаж ламината
Монтаж линолеума
Монтаж подложки под ламинат
Натяжные потолки
Опилкобетон
ОСБ плита
Отделка откосов
Оштукатуривание
Полипропиленовые трубы

Расход материалов
Тротуарная плитка
Устройство отмостки
Утепление
Утепляем баню самостоятельно
Фасад
Фундамент из свай
Шлакоблок
Эмаль для ванны

Равномерность распространения тепла в жилище с независимой отопительной конструкцией зависит от типа насоса, благодаря которому теплоноситель принудительно перемещается по трубам и батареям.

Преимущества и недостатки использования насоса

Раньше в частных домах пользовались естественным отоплением. Источником тепла были печь, газовый котел, некоторые подключались к сети центрального отопления. Современные производители отопительного оборудования предлагают малогабаритные устройства, обладающие своими плюсами:

Скорость перемещения теплой среды увеличилась. Тепло, вырабатываемое котлом, быстрее поступает в батареи, соответственно и помещение прогревается быстрее.
При ускоренном движении теплового носителя увеличивается пропускные характеристики труб, то есть идентичное количество тепловой энергии может поступать в комнаты по трубам с меньшим диаметром.

Магистраль допускается прокладывать с небольшим уклоном, и ее сложность и длина могут принимать любые значения. Главное, чтобы данные насоса соответствовали требуемой мощности.
Появилась возможность осуществления теплых полов и более результативной отопительной системы закрытого вида.
Возможность спрятать отопительные коммуникации, которые проходят через помещения.
Трубы можно укладывать за навесными потолками, под полами, за стенами.

К минусам насосного отопления относится необходимость использования электричества, расходуемого насосом. В случае, если на участке часто отключают электроэнергию, необходимой будет установка в доме агрегата, обеспечивающего бесперебойную ее подачу.

В каком месте отопительной системы монтировать прибор

Монтирование прибора осуществляется на линии сразу после установленного на ней теплогенератора до первой ветки разветвления.

Где лучше установить аппарат

Работоспособность насосов на подающей и на обратной ветке будет одинаково эффективной, так как разница статических давлений теплоносителя в одну и другую сторону не существенна и не влияет на обогрев комнаты.

Есть ли исключения?

Да, если используются дешевые котлы, функционирующие на твердом топливе. В них отсутствует автоматика. Поэтому, в случае перегрева теплоноситель закипает. Проблемы начинаются, когда электронасос наполняется водой с паром. Она выходит через корпус прибора с работающим колесом, и наблюдается следующее:

Газы воздействуют на крыльчатку насоса, и его КПД снижается. Тепловой носитель начинает медленнее циркулировать.
Жидкости в бачок станет поступать недостаточно. Перегрев устройства неизбежен, и пара формируется еще больше, при попадании которого в крыльчатку гретая вода прекращает свое движение. Повышенное давление приводит к срабатыванию заслонки предохранителя. Пар выбрасывается прямо в котельную. Аварийная ситуация на лицо.
Если сразу не затушить источник тепла, клапан не сможет преодолеть нагрузку, и случится взрыв.

Как правило, от момента перегрева до времени, когда срабатывает клапан предохранителя, проходит не более пяти минут. При монтировании насоса на обратной ветке это время составляет 30 минут, и его вполне хватает, чтобы прекратить подачу тепла.
Отсюда вывод: нежелательно и к тому же опасно монтировать циркуляционный прибор на подающую ветку тепломагистрали. Насосы для котлов на твердом топливе лучше устанавливать в обратной линии трубопровода. К системам с автоматикой это условие не относится.

Отопительная система с комплексом магистралей

При схеме, разведенной на несколько отдельных отопительных линий, отапливающих разные этажи или стороны дома, на каждую ветку устанавливается свой насос. При монтаже конкретного устройства можно будет отрегулировать желаемый режим его работы. Так как тепло имеет свойство подниматься вверх, на верхнем этаже будет всегда теплее, благодаря чему можно понизить циркулирующую скорость теплоносителя. Врезка прибора осуществляется аналогично (после теплогенератора до первого ответвления). При установке двух устройств в двухэтажном особняке на отопление второго этажа теплоносителя будет расходоваться намного меньше.

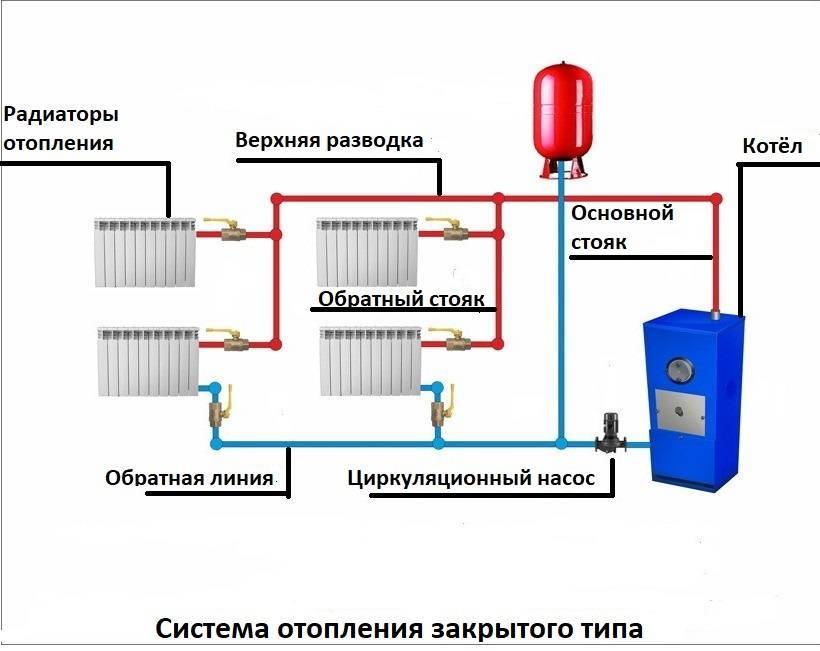

Схемы подключения прибора для разных систем отопления

Если насос бытовой, его необходимо устанавливать на участок, удобный для его обслуживания. На подаче прибор монтируется после узла безопасности и отсечном блоке котла.
На обратной ветке трубопровода устройство монтируется перед теплогенератором. Так как вода содержит разные примеси (песок и пр.), которые могут заклинить крыльчатку, перед насосом устанавливается фильтр-грязевик.
Теплосеть открытого типа может функционировать в двух режимах циркуляции теплоносителя: самотечная (естественная) и принудительная. Первый вариант подходит для районов с частым отключением электричества. Это намного дешевле, чем покупать генератор или бесперебойник. Здесь шаровой отсечной кран монтируют на байпасе. Пока работает перекачка, кран закрыт, и система действует по принудительному принципу. Когда отключают электроэнергию, или в устройстве происходят неполадки, кран на байпасе открывают, а кран, ведущий к насосу закрывают. Система начинает действовать как гравитационная.

Циркуляционный прибор и котел, действующий на твердом топливе

Здесь насос подсоединяется к системе на обратной ветке и подключается со смесительным клапаном и байпасом в контур котла. На трехходовом клапане могут быть установлены сервопривод и накладной датчик температур. Так как отопительные приборы работают на полную мощность только в холодное время года, можно устанавливать теплоаккумулятор, способный поглощать избытки тепла, а потом, по требованию, возвращать его отопительной системе. На аккумуляторе с одной стороны имеется два патрубка для его подключения и два – с другой стороны для подсоединения к ветке радиаторов.

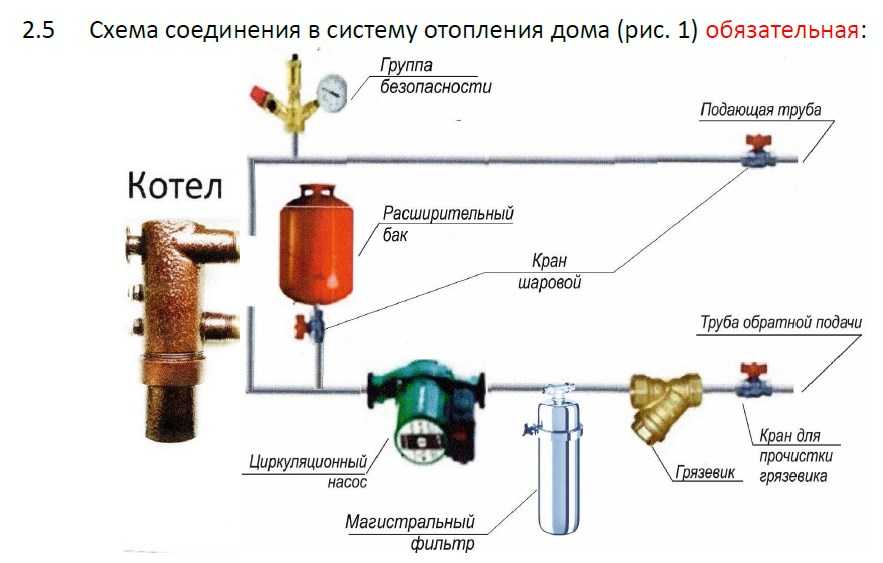

Схема установки насоса

Чтобы бытовое циркуляционное устройство нормально функционировало, необходимо его грамотно смонтировать на трубу или регулирующую арматуру. Крепление осуществляется с помощью накидных гаек. Такой способ фиксации дает возможность снять его в любой момент для проверки или починки. Монтаж элементов отопительной системы по всем правилам гарантирует равномерный нагрев магистрали. При установке насоса следует соблюдать правила:

Прибор можно устанавливать в любых местах. Сам трубопровод может располагаться под наклоном, вертикально или горизонтально. Но роторная ось должна находится в горизонтальном состоянии.
Пластиковую коробку с контактами электрического питания надо располагать так, чтобы они находились сверху корпуса, иначе при аварии они могут быть залиты водой.
Насос устанавливают таким образом, чтобы стрелка на нем указывала направление потока.

Дополнительное оснащение

Независимо от вида системы, где тепло производится одним только котлом, будет достаточно смонтировать одно перекачивающее устройство. При сложной схеме теплообеспечения возможно использование второстепенных приборов. Необходимость в этом возникает в случаях, когда:

на обогрев здания требуется более одного котла;
схема обвязки наделена буферной емкостью;
отопительная система разветвляется на несколько линий;
используются гидроразделители;
протяженность тепломагистрали превышает 80 метров;
нужно организовать теплые полы.

Чтобы правильно обвязать ряд котлов, работающих на разном топливе, необходимо установить дополнительные насосы. Для схемы с наличием термоаккумулятора необходимы также второстепенные перекачивающие аппараты. Магистраль, в данном случае, строится из двух контуров: котлового и отопительного.

Гораздо сложная система реализуется в 2-х, 3-х этажных домах. Разветвление магистрали на несколько веток требует задействование двух и более насосов. Каждый из них подводит тепло на свой этаж к конкретным отопительным приборам.

Если в доме запроектированы полы с подогревом, то монтируют два насоса. Один из них будет отвечать за теплоноситель, предназначенный для поддерживания температуры 30-40 град. по Цельсию.

Подключение насоса к электросети

Желательно провести специальную линию электропитания с автоматической защитой. Для подключения необходимо задействовать три провода: фазовый, заземляющий и нулевой. Подсоединение можно осуществлять одним из способов:

использовать устройство дифференциального автомата;
подсоединить к электросети с бесперебойником;
использовать автоматическую систему котла;
использовать термостат.

Включать насос, используя вилку и стандартную розетку, специалисты не советуют. Этот метод не безопасен. Здесь отсутствует заземление и автомат защиты от скачков напряжения.

Заключение

При соблюдении всех правил не возникнет никаких сложностей с установкой насоса и его подключением к источнику электропитания. Самая трудная задача – это врезка прибора в стальную трубу. Но, если использовать лерки для нанесения резьбы на стальные трубы, можно самолично сформировать перекачивающий узел.

Схемы подключения насоса отопления: варианты и пошаговый инструктаж

Равномерное распределение тепла в доме с автономной отопительной системой обусловлено используемой моделью перекачивающего устройства. За счет этого оборудования обеспечивается принудительное движение теплой среды по трубам и радиаторам.

Чтобы определить, какая схема подключения насоса отопления будет оптимальной для самостоятельного воплощения, предстоит учесть многие детали. В этой статье подробно рассмотрим возможные схемы подключения, детально разберем правила подключения.

А также уделим внимание тонкостям выбора места под установку, дополнив материал тематическими фото и схемами.

Содержание статьи:

Плюсы и минусы применения насоса отопления
Выбор места врезки прибора в систему
- Где можно поставить насос?
- Бывают ли исключения из правил?
- Отопление с группой отдельных магистралей
Схемы для разного типа систем
Насос и котел на твердом топливе
Схема монтажа насоса
Установка дополнительного оборудования
Правила подключения к электропитанию
Выводы и полезное видео по теме

Плюсы и минусы применения насоса отопления

Еще пару десятков лет назад в частном секторе дома оснащались отоплением самотечного типа. В качестве источника тепла использовалась дровяная печь или газовый котел. Для габаритных циркуляционных приборов оставалась всего одна область применения – сети централизованного отопления.

Сегодня же производители оборудования для отопления предлагают менее габаритные агрегаты, обладающие следующими преимуществами:

Увеличилась скорость передвижения теплового носителя. Выработанное котлом тепло достаточно быстро поступает в радиаторы. За счет этого существенно ускорился процесс прогрева помещений.
Чем больше скорость движения, тем выше пропускная способность труб. Это означает, что идентичный объем тепла может быть доставлен в комнаты, магистралью с меньшим диаметром.
Схемы водяного отопления претерпели значительных изменений. Магистраль может быть проложена с самым незначительным уклоном. Также сложность и протяженность линии может быть какой угодно. Основное правило – рациональный выбор отопительного насоса исходя из требуемой мощности.
С помощью бытового циркуляционного прибора стала возможна организация теплых полов в доме, а также эффективной системы отопления закрытого типа.
Появилась возможность спрятать всю отопительную линию коммуникаций, проходящую через комнаты, что не всегда благополучно сочетается с дизайном помещения. Достаточно распространены варианты укладки труб за натяжными потолками, в стенах или под покрытием полов.

К недостаткам насосных систем относят обусловленность функционирования от подачи электричества и его расходование перекачивающим аппаратом в отопительный сезон.

Ведущей фирмой Grundfos, занимающейся разработкой оборудования для отопления были выпущены инновационные модели циркуляционных насосов Alpfa2, способных менять производительность, исходя из потребностей отопительной системы, что позволяет экономить на потреблении электричества

Поэтому если участок часто лишается электроснабжения, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть устранен мощности и модели циркуляционного насоса.

Выбор места врезки прибора в систему

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос?

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Температурный показатель теплоносителя в сети персонального отопления нечасто доходит даже до 70 °C. Котел также не прогревает воду выше 90 градусов

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.

И вот почему:

Плотность воды при нагреве до 50 °C равна 987 кг/м³, а при 70 градусах – 977,9 кг/м³;
Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м³ между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие — с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.

Установка коллекторной разводки в отопительной системе, применяющей твердотопливный котел считается наиболее эффективной. Однако такого вида обогрев частного дома относится к наиболее сложным в исполнении

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром.

Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание . Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.

В недорогих теплогенераторах, изготовленных из металла невысокого качества, давление срабатывания клапана-предохранителя соответствует 2 Бар. В качественных твердотопливных котлах – этот показатель 3 Бар

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

Схемы для разного типа систем

Изначально необходимо определиться с зоной врезки циркуляционного устройства. С его помощью осуществляется процесс активного движения жидкости – поток проходит через котел и принудительно направляется к радиаторам отопления.

Для расположения бытового насоса необходимо определить наиболее удобный участок, чтобы его легко можно было обслуживать. На подаче он устанавливается после и отсечной арматуры котла.

Для того, чтобы проводить техническое обслуживание и контроль функционирования оборудования, необходимо устанавливать отсечные краны. Таким образом любой элемент системы отопления можно снять без полного демонтажа магистрали

На обратном трубопроводе насос ставится после расширительного бачка перед тепловым генератором.

Из-за наличия в воде различных механических примесей, например, песка могут возникнуть проблемы в работе перекачивающего механизма. Частицы способствуют заклиниванию крыльчатки, а в худшем случае – остановке мотора. Поэтому непосредственно перед агрегатом потребуется поставить сетчатый фильтр-грязевик.

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Отдельно стоит затронуть вопрос отопительной системы открытого типа. Она способна работать в двух режимах – с принудительной и самотечной циркуляцией теплоносителя.

Второй вариант больше подходит для местности с частым обесточиванием. Это значительно экономнее, нежели приобретение бесперебойника либо генератора. В этом случае агрегат с отсечной арматурой необходимо устанавливать на , а в прямую магистраль производить врезку крана.

В магазинах можно встретить готовые узлы с байпасом. На месте проточного крана на них расположен обратный пружинный клапан. Это решение не рекомендуется применять — клапан производит силу сопротивления в 0,1 Бар, что значится как большой показатель для циркуляционной системы самотечного типа.

Лучше использовать вместо него лепестковый клапан. Однако его монтаж выполняется строго по горизонтали.

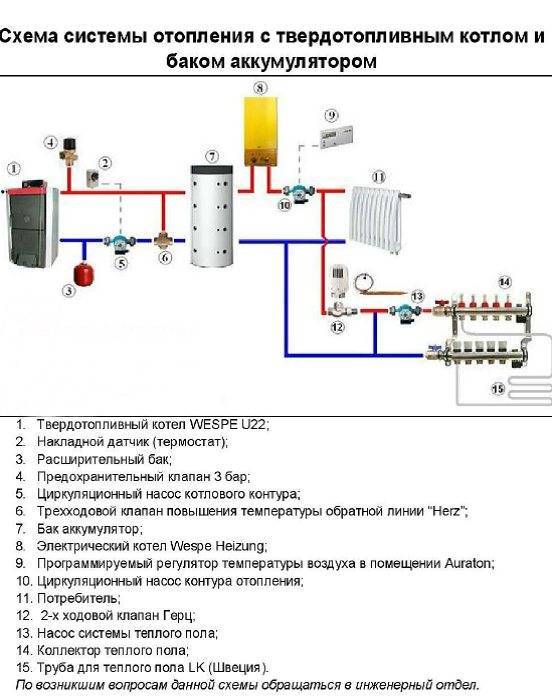

Насос и котел на твердом топливе

Подсоединение насоса к системе с твердотопливным агрегатом осуществляется на обратной линии. В этом случае применяется подключение перекачивающего прибора в контур котла с байпасом и трехходовым смесительным клапаном. В дополнение последний может быть оснащен сервоприводом и накладным температурным датчиком.

Вследствие того, что максимальная производительность отопительного оборудования используется полной мерой только в холодный период, возможно осуществить установку теплоаккумулятора (ТА). Он способен поглощать избыточное тепло, а затем, по требованию, отдавать его контуру отопления.

Этот аккумулятор выполнен в форме бака и обложен теплоизоляционным материалом. С одной стороны устройства расположено два патрубка, предназначенные для его подключения, и два с другой – для подсоединения к линии радиаторов.

У теплоаккумулятора есть два контура: малый и большой. Первый получает энергию от котла, второй – отдает по надобности теплоноситель отопительной системе

В процессе прохождения жидкости через котел, который функционирует на максимуме, теплоноситель в тепловом аккумуляторе со временем прогревается до 90-110 градусов. В большом контуре требуется врезка еще одного циркуляционного прибора.

В зависимости от меры остывания жидкости в системе, обеспечивающей отопление, через клапан сюда будет входить необходимо количество тепла из аккумулирующего устройства.

Схема монтажа насоса

Для выполнения своих функций бытовое циркуляционное оборудование, независимо от фирмы производителя, должно быть на трубу или запорно-регулирующую арматуру.

Крепление производится посредством гаек накидного типа. Такой вариант фиксации позволит при необходимости его снять, например, для проверки или осуществления ремонта.

Подбирая модель циркуляционного насоса необходимо обращать внимание на его способность функционировать в разных положениях. Вертикальное размещение прибора снижает его мощность до 30%

Корректно выполненная установка всех элементов системы отопления обеспечивает равномерный прогрев всей магистрали.

В процессе монтажа циркуляционного насоса необходимо соблюдать следующие правила:

Разрешается устанавливать прибор на любые участки трубы. Трубопровод может быть расположен горизонтально, вертикально или наклонен. Однако роторная ось должна быть в горизонтальном положении. Поэтому установка «головой вниз» или, наоборот, наверх – невозможна.
Стоит внимательно отнестись к расположению пластиковой коробки, где размещены контакты электропитания – они будут поверх корпуса. В противном случае их может залить водой при аварийной ситуации. Для этого потребуется открутить крепежные винты на кожухе и развернуть его в необходимую сторону.
Соблюдать направление потока. Его указывают стрелкой на корпусе прибора.

Всем своим весом насос давит на корпус шаровых кранов, расположенных вблизи. Это стоит принимать в расчет при выборе арматуры. Высококачественные детали оснащены мощным корпусом, который при эксплуатации не покроется трещинами от ежедневных нагрузок.

Установка дополнительного оборудования

Вне зависимости от используемого типа отопительного контура, где производителем тепла служит один котел, достаточно будет установить единый перекачивающий аппарат.

Если же конструктивно система более сложная, возможно применение дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

Пример совместной схемы обвязки твердотопливного котла в паре с электрическим. В этой системе отопления установлено два перекачивающих устройства

Необходимость в этом появляется в следующих случаях:

при обогреве дома участвует более одного котельного агрегата;
если в схеме обвязки присутствует буферная емкость;
система отопления расходится на несколько ветвей, например, обслуживание косвенного бойлера, несколько этажей и т. д.;
при использовании гидроразделителя;
когда длина трубопровода более 80 метров;
при организации движения воды в контурах обогрева пола.

Для выполнения правильной обвязки нескольких котлов, функционирующих на разном топливе, есть необходимость установки резервных насосов.

Для схемы с также необходим монтаж дополнительного циркуляционного насоса. В этом случае магистраль состоит из двух контуров – отопительного и котлового.

Буферная емкость разделяет систему на два контура, хотя на практике их может быть и больше

Более сложная схема отопления реализуется в больших домах на 2-3 этажа. Из-за разветвления системы на несколько магистралей, насосов для перекачивания теплоносителя задействуют от 2 и больше.

Они отвечают за подачу теплоносителя на каждый из этажей к различным приборам отопления.

Вне зависимости от количества пееркачивающих устройств, их устанавливают на байпасе. В межсезонье система отопления может работать без насоса, который перекрывается с помощью шаровых вентилей

Если же в доме планируется организовать полы с подогревом, то целесообразно монтировать два циркуляционных насоса.

В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. удержание температуры в 30-40 °C.

Чтобы мощности основного перекачивающего устройства хватило на преодоление местного гидравлического сопротивления контуров пола, длина линии не должна быть больше 50 м. Иначе прогрев полов станет неравномерным, соответственно и помещения

В некоторых случаях вовсе не требуется установка насосных агрегатов. Многие модели электро- и газогенераторов настенного типа уже имеют встроенные циркуляционные устройства.

Правила подключения к электропитанию

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий.

Выбрать можно любой из методов подсоединения:

через устройство ;
подсоединение к сети вместе с бесперебойником;
питание насоса от системы автоматики котла;
с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать такой метод из-за опасности возникновения непредвиденных ситуаций: здесь нет заземления и страховочного автомата.

Схема с дифференциальным автоматом применяется для так называемых мокрых групп. Построенная таким образом система отопления обеспечивает высокую степень безопасности проводки, оборудования и человека

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Для того, чтобы термостат в нужный момент отключал циркуляционный процесс, его устанавливают на металлический участок трубопроводной линии. За счет плохой проводимости полимерами тепла, монтаж на пластиковую трубу повлечет некорректную работу прибора

Нет сложностей и в подаче электричества через бесперебойник, для этого у него есть специальные разъемы. В них же подключается и тепловой генератор, когда есть потребность в обеспечении электричеством.

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

Выводы и полезное видео по теме

Правила установки отопительного оборудования в видеоролике:

Видео поясняет особенности двухтрубной системы отопления и демонстрирует разные схемы установки приборов:

Особенности подключения теплоаккумулятора в систему отопления в видеоролике:

При знании всех правил подключения не возникнет сложностей с монтажом циркуляционного насоса, а также при подключении его к электропитанию дома.

Самая сложная задача — врезка перекачивающего устройства в стальной трубопровод. Однако с использованием комплекта лерок для создания резьбы на трубах можно самостоятельно осуществить обустройство насосного узла.

Хотите дополнить изложенную в статье информацию рекомендациями из личного опыта? А может вы увидели неточности или ошибки в рассмотренном материале? Напишите нам, пожалуйста, об этом в блоке комментариев.

Или вы успешно установили насос и хотите поделиться своим успехом с другими пользователями? Расскажите об этом, добавляйте фото своего насоса — ваш опыт будет полезен многим читателям.

Установка циркуляционных насосов | Bola Systems

Электронный циркуляционный насос в настоящее время является неотъемлемой частью системы отопления любого здания. Он обеспечивает циркуляцию воды от источника тепла к системе отопления, такой как радиаторы или теплые полы. Неправильный монтаж может привести к снижению эффективности обогрева, а также к повреждению системы отопления. Поэтому пренебрегать установкой не стоит. О чем вам нужно подумать?

Размещение циркуляционного насоса

Для правильной работы циркуляционного насоса важно его правильное размещение в системе отопления. Это должен определить профессионал, проектировавший ваш дом или систему отопления.

Однако, если вы решите установить его самостоятельно, то в основном есть два способа его размещения – либо на обратном трубопроводе, по которому холодная вода поступает в котел, либо на линии отвода горячей воды, идущей от котла. Ранее рекомендовалось размещать циркуляционные насосы исключительно на трубах холодной воды из-за возможного теплового повреждения. Современные циркуляционные насосы изготавливаются из материалов, выдерживающих даже высокие температуры. Поэтому, если по каким-то причинам вы не можете установить насос на обратке, вы легко можете установить его в начале контура.

Также стоит помнить, что циркуляционный насос должен быть легко доступен для возможного ремонта или настройки в будущем.

Замена старого насоса

Если вы заменяете старый циркуляционный насос в существующей системе отопления, при покупке нового необходимо обратить внимание на определенные параметры. Прежде всего, новый насос должен иметь такую же гидравлическую мощность, конструктивную длину и диаметр присоединительной резьбы. Однако при смене циркуляционного насоса в связи с увеличением площади теплого пола или количества радиаторов необходимо подстроить параметры под новые условия.

Будьте особенно осторожны при снятии старого циркуляционного насоса. В насосе может быть горячая вода, также под высоким давлением, поэтому существует риск ошпаривания. Осторожно слейте воду из насоса перед разборкой.

Напор насоса определяется не высотой дома, а длиной трубы.

Механическая установка нового насоса

Если вы уже выбрали место для установки циркуляционного насоса и сняли старый насос, пришло время установить новый. Сначала соберите циркуляционную систему следующим образом:

Необходимо иметь клапаны с обеих сторон насоса, что позволит остановить поток воды в случае ремонта или демонтажа насоса. Накрутите клапаны на резьбу насоса. Иногда кран можно установить только перед насосом, а обратный клапан поставить за насосом, но с учетом большей безопасности и комфорта при обращении с насосом лучше иметь два клапана. Вы также можете заменить клапаны фитингом с кулачковым замком, который закрывается шестигранным ключом.

Перед насосом и в направлении, указанном стрелкой на фильтре, необходимо установить фильтр, улавливающий любую грязь и предотвращающий засорение насоса. Установите обратный клапан за насосом. Если вентиляционный фильтр не является частью самого насоса, подключите его к системе. Все соединения должны быть надлежащим образом уплотнены нагревательной прокладкой, предпочтительно резиновой. Собранную таким образом насосную систему закрепить на трубах системы отопления с помощью латунного фитинга.

Возможные положения циркуляционного насоса смотрите в инструкции к конкретной модели, но обычно можно выбрать вертикальное или горизонтальное положение. Однако всегда необходимо соблюдать направление потока воды, указанное стрелками непосредственно на насосе. В то же время распределительная коробка не должна находиться над насосом, так как это может помешать надлежащему удалению воздуха из насоса.

Во время установки насос должен быть обесточен!

Подключение насоса к сети

После успешной установки циркуляционного насоса его необходимо подключить к источнику питания. Насосы поставляются в стандартной комплектации с напряжением 230 В. Проверьте свой конкретный насос.

Помимо самого двигателя насоса, в зависимости от конкретной модели, необходимо также подключение блока управления и термодатчиков. Циркуляционный насос представляет собой относительно сложное электронное устройство, поэтому его установка в сеть может производиться только уполномоченным лицом. Неправильная проводка может привести не только к повреждению насоса, но особенно к травмам.

Подходящим аксессуаром для циркуляционной насосной системы является резервный источник питания, обеспечивающий ее бесперебойную работу в случае отключения электроэнергии.

Установка нескольких циркуляционных насосов

Необходимое количество циркуляционных насосов определяется длиной трубопровода. Как правило, достаточно одного насоса на 80 м трубы. Если у вас более длинные трубы или теплые полы, рекомендуется установить больше циркуляционных насосов. В противном случае напора будет недостаточно и распределение горячей воды в системе отопления будет неравномерным.

Если у вас более одного котла, необходимо иметь хотя бы один насос для каждого. При установке более одного насоса на один котел целесообразно подключить так называемое кольцевое пространство, уравновешивающее давление в котле. Чрезмерное давление может повредить котел, если несколько насосов работают одновременно.

Пуск циркуляционного насоса

Перед первым пуском необходимо прокачать некоторые насосы и установить требуемый режим, соотв. производительность. Насосы без вентиляции шумны и могут быть необратимо повреждены. Однако некоторые современные циркуляционные насосы прокачиваются и регулируются автоматически.

Первичный контур или шунтирующие насосы котла в коммерческом отоплении

Как указано в Руководстве CIBSE B1, любая система отопления, независимо от размера или сложности, состоит из трех секций: первичного контура, в котором находятся теплогенераторы; вторичные контуры, содержащие тепловые приборы; и гидравлическое соединение между первичным и вторичным контурами.

Первичная циркуляция важна для поддержания правильной выходной температуры системы и обеспечения постоянного минимального расхода котлов, как указано производителем. Поток вашей системы будет управляться путем установки насоса или насосов в ваш первичный контур (если ваши котлы не имеют встроенных насосов). Вам нужно будет выбрать, хотите ли вы один насос первичного контура или несколько насосов шунтирования котла.

Вопрос, который нам часто задают на наших семинарах по повышению квалификации: «Что лучше — шунтирующие насосы котла или первичный циркуляционный насос?» Не существует правильного метода, если всегда поддерживается минимальный расход. И это всегда будет зависеть от проекта. В этой статье мы рассмотрим различные варианты насосов, их плюсы и минусы, а также их пригодность для различных областей применения.

Одиночный насос первичного контура

Один насос первичного контура применяется, когда весь поток первичного контура зависит от одного большого насоса. Этот насос должен обеспечивать циркуляцию всего первичного контура при минимальном расходе, указанном для котла или котлов, при этом преодолевая сопротивление, создаваемое теплообменниками, трубопроводами, фитингами, и любое сопротивление, создаваемое гидравлическими разрывами, такими как пластинчатые теплообменники.

При установке одного насоса первичного контура, обеспечивающего циркуляцию для группы (каскада) котлов, общий расход для всех котлов, трубопроводов и гидравлических разрывов должен быть сложен и использовано максимальное значение сопротивления. Трубопровод должен быть сконфигурирован как обратный, чтобы обеспечить равномерный расход по всему каскаду. Мы разрабатываем эту концепцию в наших изготовленных на заказ комплектах трубопроводов.

Первичный насос должен быть настроен на фиксированный расход. Распространенным в отрасли заблуждением является то, что котлы можно принудительно регулировать, изменяя скорость потока. Однако управление котлом не предназначено для этого и вместо этого контролировать температуру подачи и обратки. Попытка «принудительно отрегулировать» современные котлы путем изменения расхода насоса в лучшем случае не даст желаемого результата, а в худшем случае в течение длительного времени приведет к повреждению тепловых ячеек котла.

Чтобы максимально повысить энергоэффективность, сократить потребление электроэнергии и свести к минимуму потенциальные потери тепла через нетопливные котлы, рекомендуется установить двухходовой клапан на подаче или обратке каждого котла для предотвращения потока. Отдельный клапан закрывается, когда котел не работает, перекрывая поток через теплообменник. После этого одиночный насос первичного контура можно было бы регулировать таким образом, чтобы он уменьшал скорость потока пропорционально каждому закрытому клапану. Из-за медленного времени открытия этих клапанов важно убедиться, что котел не загорается до того, как будет установлен правильный поток.

Такое расположение полезно, когда недостаточно места для установки специальных насосов для подмешивающих модулей котла и если проект представляет собой реконструкцию, когда существующий насос может быть пригоден для повторного использования.

Подмешивающие насосы для нескольких котлов

Другим методом поддержания правильного расхода в первичном контуре является циркуляция воды через каждый котел с использованием отдельного подмешивающего насоса для каждого котла. Насос устанавливается на обратном патрубке каждого модуля котла для перекрытия потока, когда модуль котла не работает. Насосы отдельных котлов подключены к соответствующему модулю котла и управляются с него, и обычно имеют 5-минутный период выбега.

Опять же, правила потока остаются в силе. Должен поддерживаться минимальный расход для котла, и нельзя допускать модуляции насоса. При использовании пластинчатого теплообменника необходимо следить за тем, чтобы подмешивающий(е) насос(ы) мог(ли) преодолевать как сопротивление, создаваемое котлом, так и сопротивление трубопроводов и фитингов, а также сопротивление самого пластинчатого теплообменника.

Вам необходимо проверить, какие котлы вы указываете и поставляются ли они со встроенными насосами. Мы продаем подкачивающие насосы котла подходящего размера в составе комплектов трубопроводов котла на нашем Настенный котел Stratton mk2 и котел Upton.

Какой метод выбрать?

Правильного метода не существует, если всегда поддерживается минимальный расход.

Однако у каждого из них есть свои плюсы и минусы:

Плюсы и минусы одиночного насоса первичного контура

Вам нужно приобрести только один насос, что упрощает его установку, обслуживание и может быть более экономичным. Однако физический размер насоса будет намного больше, чем у отдельных насосов. Это может создать проблемы при установке и обслуживании, так как часто требуется 3-фазный источник питания.
Выбрав один насос, вы можете создать единую точку отказа в системе. Но этого можно избежать, установив насос со сдвоенным двигателем или два резервных насоса.
Трубопровод может быть более сложным, так как вам нужно настроить обратный возврат. Однако, как упоминалось ранее, это часто встроено в комплекты трубопроводов производителя.
Вы можете получить потенциальные потери тепла через нетопливные котлы

Плюсы и минусы подменных насосов для нескольких котлов:

Установив несколько насосов, вы увеличиваете резервирование системы – в случае отказа одного насоса другие насосы будут работать на других котлах для поддержания вашего отопления. управлять соответствующим насосом подмешивающего котла, что устраняет важное время выбега насоса из-под внешнего управления
Конфигурация с обратным возвратом в этом случае не требуется
Поток изолирован через нетопливные котлы
Стоимость будет увеличиваться, так как необходимо приобрести больше насосов, и это также может привести к дополнительному техническому обслуживанию из-за количества насосов
Может возникнуть дополнительная сложность системы, поскольку есть повышенные требования к электропитанию и проводке управления для каждого насоса

Какой выбрать?

В конечном итоге оба варианта позволяют поддерживать расход в первичном контуре с несколькими котлами, работающими в каскаде.
