Как обжать кабель для интернета в домашних условиях

Не секрет, что современные технологии стремительно развиваются, поэтому для того, чтобы мы, их потребители, шли в ногу с прогрессом, приходится разбираться в каждой мелочи. На сегодняшний день Интернет занял неотъемлемую часть жизни общества. Чтобы уметь настроить «связь с миром» у себя дома, требуются специальные знания.

Наверняка каждый из нас рано или поздно столкнётся с такой проблемой, как износ LAN-кабеля для Интернет-соединения, поломка Ethernet коннектора или нехватка длины сетевого провода. Для оперативного решения этой задачи от вас потребуется полчаса времени, знание алгоритма действий и минимальный набор составляющих.

Если вас интересует, как обжать кабель для Интернета при помощи специального инструмента — обжима или и вовсе без него, специальные схемы опрессовки и необходимые для этого детали — милости просим.

Что понадобится для опрессовки витой пары

Опрессовка представляет собой прикрепление восьмиконтактного модульного соединителя — коннектора RJ-45 к витой паре (сетевому кабелю, состоящему из восьми попарно свитых жил). Для этой операции вам потребуется:

• Интернет-кабель.
• Парочка разъёмов RJ-45. Понадобится для работы один, однако, их небольшая цена позволяет взять ещё один или несколько про запас.

• Обжим. Он же кримпер, он же пресс-клещи — специальный инструмент для существенного ускорения процесса опрессовки.
• Изолирующий колпачок. Необязателен, но он поможет предотвратить последующий перегиб провода и попадание мусора в коннектор RJ-45.

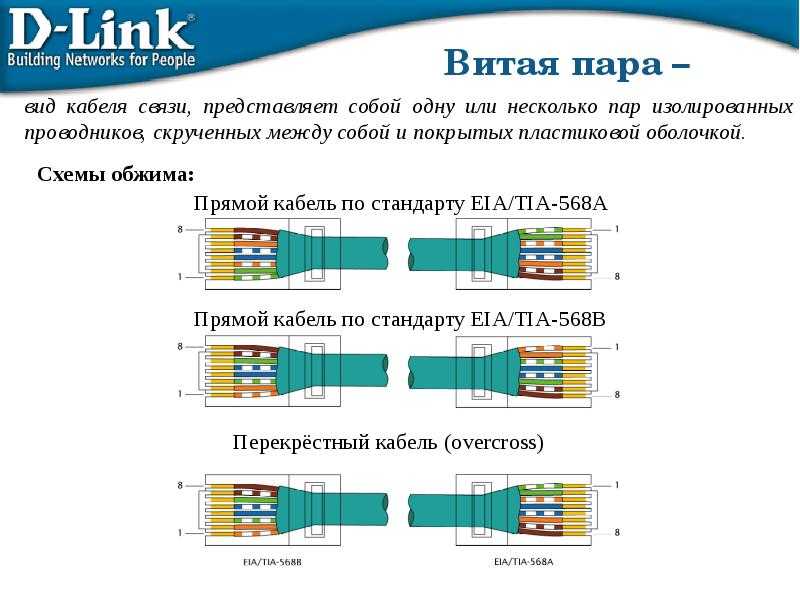

Схемы опрессовки сетевого кабеля

На сегодняшний день существуют две схемы опрессовки витой пары – прямой кабель и перекрёстный (кроссоверный).

Обычно техника прямо проходящего кабеля используется для соединения:

• Компьютера и коммутатора.
• Компьютера и роутера.
• Телевизора и роутера.
• Роутера и коммутатора.

Перекрёстный обжим кабеля сегодня встречается всё реже и реже, так как современная техника автоматически определяет тип сетевого провода и безотказно работает как с прямым, так и с кроссоверным кабелем. Перекрёстный тип используется для связи однотипных механизмов:

• Роутер и роутер.
• Коммутатор и коммутатор.
• ПК и ПК.

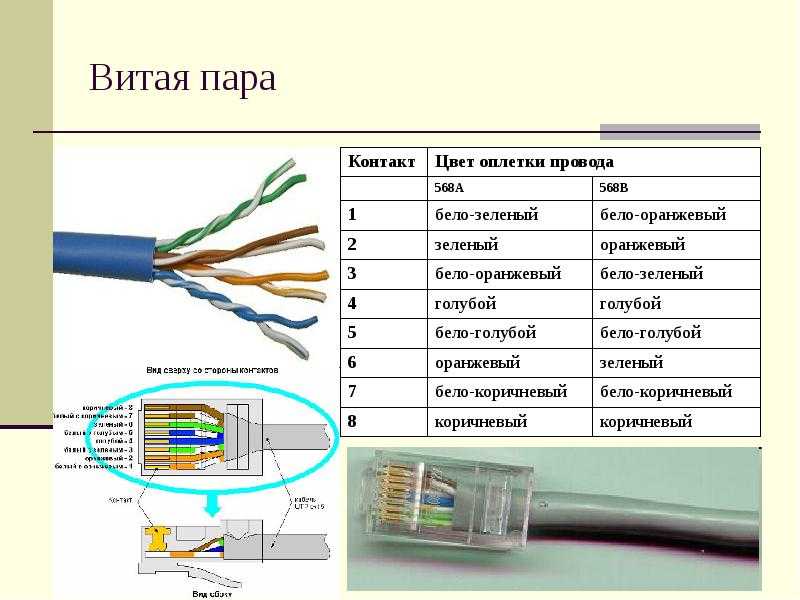

Схема прямого построения цветных жил на обоих концах кабеля выглядит следующим образом:

Левый конец кабеля	Правый конец кабеля
1) Бело-оранжевая	1) Бело-оранжевая
2) Оранжевая	2) Оранжевая
3) Бело-зелёная	3) Бело-зелёная
4) Голубая	4) Голубая
5) Бело-голубая	5) Бело-голубая
6) Зелёная	6) Зелёная
7) Бело-коричневая (бело-красная)	7) Бело-коричневая (бело-красная)
8) Коричневая (красная)	8) Коричневая (красная)

Что касается перекрестного кабеля, здесь оба конца витой пары будут разными, а схема распределения жил выглядит так:

Левый конец кабеля	Правый конец кабеля
1) Бело-оранжевая	1) Бело-зелёная
2) Оранжевая	2) Зелёная
3) Бело-зелёная	3) Бело-оранжевая
4) Голубая	4) Голубая
5) Бело-голубая	5) Бело-голубая
6) Зелёная	6) Оранжевая
7) Бело-коричневая (бело-красная)	7) Бело-коричневая (бело-красная)
8) Коричневая (красная)	8) Коричневая (красная)

Опрессовка коннектора при помощи обжима

Определившись со схемой, мы переходим к самой главной части всей процедуры — опрессовке разъёма RJ-45 с помощью специального инструмента — обжима. Особенность работы с кримпером заключается в том, что он существенно экономит время и выполняет ответственную часть самостоятельно.

Начать работу следует с отсечения прежнего коннектора (если таковой имеется, то он станет образцом для расположения жил). Далее следует зачистить витую пару от изоляции, оголив цветные провода так, чтобы их длина соответствовала коннектору и они сидели в нём до упора. Очистку внешней оплётки можно провести двойным ножом обжима или же обычным перочинным ножом. Цветные жилы будут скручены попарно, поэтому их следует рассоединить, выпрямить и ровно подрезать до одинаковой длины. Расположив проводки согласно выбранной схеме, мы берём разъём RJ-45 защёлкой к низу. Вставляем в него жилы до упора так, чтобы небольшая часть изоляции интернет-кабеля тоже входила в коннектор. Когда провода лежат в своих направляющих каналах, а край изоляции находится под планкой зажима RJ-45, настало время для опрессовки. Помещаем коннектор с жилами в разъём инструмента. Осталась всего пара штрихов – сжимаем рукояти кримпера так, чтобы планка зажима (контакты) вилки RJ-45 прорезала изоляцию жил.

Следите за тем, чтобы ничего не отходило и не выпадало. Для завершения операции мы оденем изолирующий колпачок. Теперь всё готово к использованию!

Обжим коннектора без пресс-клещей

Если у вас нет инструмента для обжима разъёма RJ-45, не отчаивайтесь. Пара прямых рук и простая отвёртка все сделают по высшему разряду. Не стоит скрывать, что работа без пресс-клещей продлится значительно дольше и есть вероятность, что с первого раза мы не сможем правильно обжать провод, но попробовав, мы ничего не потеряем.

Алгоритм действий схож с тем, что описан выше: мы оголяем кабель, сверяем длину проводков и коннектора, выравниваем и подрезаем жилы. Распределив согласно схеме цветные провода, мы помещаем их внутри разъёма RJ-45 так, чтобы часть изоляции витой пары попадала в коннектор. Здесь, пожалуй, начинается самое интересное. Убедитесь, что порядок расположения жил не нарушен и они вплотную сидят по направляющим каналам. Следующий наш шаг — мы придавливаем планку зажима коннектора отвёрткой. Полдела сделано! Осталось вдавить контакты разъёма RJ-45 в изоляцию жил сетевого провода. Рассчитывая силу, один за другим продавливаем провода планки зажима и «топим» их в оплётке цветных жил. Если получилось объединить контакты коннектора и жилы интернет-кабеля в сплошную линию, то работа выполнена успешно. Вот так просто, без специализированного инструмента и в домашних условиях можно качественно обжать витую пару.

Самообжимающийся коннектор

Уже не первый год на отечественном рынке в продаже присутствуют коннекторы, которые для подключения не предусматривают использования специальных инструментов. Да, чем-то снять верхнюю оплётку и обрезать провод придётся.

Ярким примером профессионального самообжимающегося коннектора выступает продукция компании Nicomax. Но их изделия стоят по несколько сотен рулей. Подходят для профессиональной сферы, но никак не для домашнего применения.

Дома можно задействовать аналогичные, но более бюджетные решения. К примеру, от компании СУПР. Это российский производитель, предлагающий собственные самообжимные коннекторы. Они ещё называются безинструментальными.

Корпус такого коннектора состоит из 2 частей. Это шарнирно открывающиеся половинки. С тыльной стороны крышек выполнены специальные матрицы-выступы. Они просаживают провода на контакты.

В центре находится модуль коммутации. Здесь имеются каналы-пазы, когда укладывается проводка обжимаемого кабеля. Каждая сторона такого модуля рассчитана на 4 провода. Чтобы мастеру было проще работать, тут даже предусмотрены цветовые подсказки. То есть даже новичок поймёт, проводок какого цвета в какой канал нужно уложить. Допустить ошибку действительно очень сложно.

Также каждая створка оснащается интегрированными половинками защитных колпачков. Когда узел собирается, часть кабеля оказывается внутри коннектора. Тем самым обеспечивается надёжная защита от возможного перелома.

Исходя из изложенной информации, можно заметить, что тут используется прямо противоположный принцип обжимки Интернет-кабеля. Ножки контактов расположены неподвижно внутри модуля коммутации. А матрицы, находящиеся на крышках, просаживают проводки ножек, чтобы обеспечить прорез изоляции и надёжную коммутацию элементов.

Чтобы выполнить сборку коннектора, стоит придерживаться следующей инструкции:

• зачистить Интернет-кабель своего провайдера от имеющейся оплётки;
• расплетите витые пары, выпрямите все проводки;
• составлять так называемый пакет на следующем этапе не нужно;
• открываются крышки коннектора;

• провода не нужно вставлять, просовывать;
• их необходимо завести сверху в соответствующие цветные пазы блока коммутации;
• поскольку в каждом гнезде имеется свой отдельный фиксатор, после установки провода выскакивать самопроизвольно не будут;

• уложив провода, закройте две половинки корпуса;
• прижмите их друг друга;
• прижимая части корпуса коннектора, дождитесь щелчка;

• это означает, что зажим прошёл успешно, кабель зафиксирован;
• при этом матрицы надвигают проводки к неподвижным ножкам контактов.

Всё, коннектор сделан, его можно проверять и запускать в работу.

Проверка качества обжима

Чтобы убедиться в правильности проведённой работы, обжимая Интернет-кабель тем или иным способом, его нужно протестировать.

Существует несколько способов проверки.

• LAN-тестер. Или просто кабельный тестер. Это профессиональное оборудование, которым обычно пользуются сотрудники сервисного центра, обслуживая клиентов. Этот тестер отличается тем, что может взаимодействовать с большим количеством разных коннекторов. Оба конца Интернет-кабеля нужно вставить в нужный разъём. Затем индикатор покажет, имеется ли между узлами соединение. Нет ничего сложного в том, чтобы разобраться с работой тестера. Но покупать его для личного пользования не особо выгодно.

• Мультиметр. Если вы автомобилист, либо электрик, и в вашем распоряжении имеется мультиметр, он станет отличным помощником и при проверке обжатого коннектора. Требуется приложить щупы мультиметра к соответствующим по цвету концам кабеля, и посмотреть на показатели прибора. В режиме прозвона устанавливается связь между линиями. Если она есть, прибор это покажет в виде звукового сигнала и соответствующих данных на дисплее. Во всех парах тестируемого кабеля показатели сопротивления должны быть примерно одинаковыми. Если разница большая или сопротивление слишком высокое, ищите ошибку в проделанной работе. Она где-то есть. И её придётся исправлять.
• Прямое подключение. Проще всего проверить работоспособность обжатого кабеля, подключив его напрямую к компьютеру или маршрутизатору. Если со значка сетевого подключения пропал крестик красного цвета и отображается компьютер с вилкой, тогда Интернет-подключение имеется, всё должно функционировать.

Как видите, обжать кабель в домашних условиях и восстановить работу Интернета, можно. Здесь ничего сложного нет.

Хорошо, когда в распоряжении имеется специальное приспособление. Но практика наглядно показывает, что во многих ситуациях вполне можно обойтись и без него.

Как вы успели заметить, обжать сетевой шнур самому не составляет большого труда. Также хочется отметить, что при правильном выполнении действий, результат работы как с пресс-клещами, так и с отвёрткой будет одинаковым. Поэтому выбор инструмента для обжима сетевого интернет-кабеля в домашних условиях зависит от вас.

Как опрессовать витую пару?

1. Главная
2. Как опрессовать витую пару?

Витая пара представляет собой способ скручивания изолированных проводников, в результате чего они становятся защищенными от внешних помех и сами почти не являются источником влияния на другие линии. Принцип витой пары изобрел в 1881 году создатель первого телефона Александр Белл, и с тех пор ничего лучшего с точки зрения соотношения цена/качество для передачи информации на небольшие расстояния не придумали. В наше время по витой паре передают данные на скоростях до 40 Гбит/с. В современных кабелях на основе витой пары используются инновационные материалы, но все преимущества качественного кабеля идут насмарку, если неправильно установить на него разъемы.

Путаница с 8P8C и RJ45

Наиболее распространенным типом разъема, используемого с витой парой, является восьмиконтактный 8P8C. За ним неофициально закрепилось название RJ45. С точки зрения профессиональных связистов это неправильно, так как 8P8C и RJ45 — разные разъемы. Но внешне они очень похожи, поэтому в итоге их стали называть одинаково. Далее мы будем придерживаться терминологии, принятой в «компьютерном» мире и обозначать разъем для витой пары как RJ45.

8 контактов в разъёме 8P8C

У штекера RJ45 есть как минимум две особенности. Во-первых, его конструкция предусматривает соединение кабеля и контактов разъема без применения пайки, путем обжима. Это позволяет исключить паяльник из обязательного набора монтажника компьютерных сетей при опрессовки витой пары и повысить скорость монтажа, а по нынешним временам еще и соблюсти экологические требования. Во-вторых, площадь соприкосновения провода и контакта штекера очень мала, что требует высокой точности проведения работ.

Установка RJ45

Выполнение работ по обжиму штекера RJ45 должно производиться с использованием специально предназначенного для этого оборудования. Существуют всевозможные «народные» способы обжима штекера RJ45, например, с использованием тисков. В результате использования таких методов, если немного не дотянуть, соединение будет ненадежным. А если приложить слишком большие усилия, то штекер сломается или, что хуже, в нем возникнут внутренние механические напряжения, которые проявят себя потом в самый неподходящий момент.

Установка RJ45 на витую пару подразумевает следующий порядок:

• обрезка кабеля,
• снятие его оболочки,
• обрезка проводов,
• обжим разъема.

Выбор инструмента для обжимки витой пары

Для установки разъёма на витую пару существует специальный инструмент — кримпер. Следует иметь в виду, что, несмотря на широкое распространение RJ45, с витой парой иногда используются и другие типы разъемов. Даже бюджетные модели кримперов обычно поддерживают как минимум два стандарта. Матрицы для обжима размещаются на губках кримпера. Но дальнейшее добавление стандартов при такой конструкции кримпера приводит к резкому снижению его эргономичности. Поэтому наиболее продвинутые модели кримперов имеют сменные матрицы для разных стандартов, например, такой кримпер есть в наборе Paladin Tools DataReadyPro PT-9013781. В его комплект входят матрицы для разъёмов RJ11/12 WE/SS (6P6C, 6P4C, 6P2C),  RJ45 WE/SS (8P8C), RJ22 WE/SS (4P4C), RJ45 AMP (8P8C), RJ11 AMP DEC-MMJ (6P6C).

Набор PT-9013781 для работы с витой парой, компьютерным, коаксиальным и телефонным кабелями

Инструменты для зачистки и обрезки витой пары

Операции обрезки кабеля и обрезки проводов кабеля осуществляются кабелерезом, а очистки кабеля от изоляции — стриппером. Системные администраторы в небольших компаниях, а также энтузиасты-любители, монтирующие компьютерные сети у себя дома, обычно используют комбинированные устройства, сочетающие в себе функции кабелереза, стриппера и кримпера.

Если вы занимаетесь установкой штекеров на витую пару от случая к случаю, то такой прибор является вполне приемлемым выбором. Но в том случае, если монтаж компьютерных сетей — ваше основное занятие, то следует пользоваться отдельными инструментами, тогда скорость и точность работы будут гораздо выше. Причина заключается в том, что в комбинированном приборе трудно обеспечить оптимальную эргономику для каждой отдельной операции. Единственный допустимый компромисс — объединение в одном инструменте функций кабелереза и стриппера.


Универсальные инструменты DataShark PA70029 и  DataShark PT-70003 для обрезки и снятия внешней изоляции

Удобнее всего покупать инструменты для опрессовки витой пары в виде готовых наборов, где инструменты уложены в удобный чемоданчик. Большой выбор таких наборов можно найти здесь. В состав таких наборов входят не только инструменты для монтажа, но и оборудование для проверки правильности обжима, о чем пойдет речь чуть позже.

Порядок действий по обжимке витой пары

1. Определите нужную вам длину готового кабеля. К ней прибавьте 3 см на обрезку проводов при монтаже. Если у вас мало опыта по обжиму витой пары, рекомендуется прибавить еще не менее 10 см на случай неудачной опрессовки, после чего придется отрезать неудачно установленный разъем и начинать все заново. Отрежьте от бухты каблерезом кусок кабеля на получившуюся в итоге длину.
2. Нарисуйте схемы подключения кабеля к разъему отдельно для каждого из концов. В большинстве случаев, схемы подключения для разных концов отличаются друг от друга. Причем существует несколько вариантов таких схем. Лучше всего обратиться к документации на соединяемое оборудование. Если такой документации под рукой нет, зайдите на специализированные интернет-ресурсы, посвященные монтажу сетей, там даны рекомендации по выбору схем подключения, исходя из общих правил.
3. Снимите стриппером оболочку кабеля на длину 3 см.
4. Раскрутите витые пары и расположите провода в одной плоскости согласно схеме подключения. Помимо проводов в кабеле есть полимерная нить для прочности, ее следует обрезать.
5. Обрежьте провода каблерезом на расстоянии 1,5 см от конца изоляции. Следите за тем, чтобы концы проводов лежали на прямой линии, перпендикулярной продольной оси кабеля.
6. Аккуратно вставьте концы проводов в штекер согласно схеме соединения. Проверьте, вошли ли концы проводов в штекер до упора. Определить это очень просто — если медная жила провода плотно прилегает к прозрачной пластмассовой стенке, то хорошо заметен блеск ее торца.
7. Вставьте штекер в кримпер и сожмите рукоятки.
8. Повторяем пункты 3 — 7 для другого конца кабеля.

Помимо обычных штекеров RJ45, выпускаются и так называемые штекеры улучшенной конструкции. В них предусмотрена специальная насадка на кабель, защищающая от непроизвольной смены последовательности жил при обжиме. Установка таких штекеров имеет некоторые отличия. На обрезку проводов к длине готового кабеля добавляются не 3, а 4 см. Начиная с п. 3, последовательность действий выглядит следующим образом:

3. Снимите стриппером оболочку кабеля на длину 3,5 см.
4. Раскрутите витые пары и расположите провода в одной плоскости согласно схеме подключения. Помимо проводов, в кабеле есть полимерная нить для прочности, ее следует обрезать.
5. Обрежьте провода каблерезом на расстоянии 2 см от конца изоляции.
6. Вставьте провода в каналы насадки согласно схеме подключения.
7. Обрежьте провода каблерезом на расстоянии 1,5 см от конца изоляции. Следите за тем, чтобы концы проводов лежали на прямой линии, параллельной кромке изоляции.
8. Вставьте провода с насадкой в штекер. Проверьте, вошли ли концы проводов в штекер до упора. Определить это очень просто — если медная жила провода плотно прилегает к прозрачной пластмассовой стенке, то хорошо заметен блеск ее торца.
9. Вставьте штекер в кримпер и сожмите рукоятки.
10. Повторяем пункты 3 — 9 для другого конца кабеля.

После завершения обжима витой пары следует проверить правильность произведенных операций. Проверять правильность выполненных соединений подключением только что смонтированного шнура к соединяемому оборудованию недопустимо! Дело в том, что современные кабели для компьютерных сетей имеют в своем составе жилы, по которым передается электропитание напряжением 48 В. Если такая жила будет перепутана с сигнальной, оборудование может выйти из строя.

Простейшим вариантом проверки правильности обжима витой пары является «прозвонка» проводов с помощью омметра. Такой способ требует, чтобы оба конца кабеля находились в одном месте, а это не всегда возможно. Более сложная система позволяет работать если концы кабеля удалены друг от друга. Такая система состоит из генератора сигнала, находящегося на одном конце кабеля, и приемника сигнала, находящегося на другом. Система такого типа входит в состав набора SK-45.

Набор инструментов для связиста SK-45 для обслуживания интернет сетей, телефонии и линий связи

Наконец, самой удобной является система, в которой генератор автоматически подает сигнал на контакты разъема на одном конце кабеля.

На другом конце установлен приемник, одновременно подключенный ко всем контактам штекера. При этом его светодиодные индикаторы показывают наличие сигнала на тех или иных контактах. По последовательности, с которой загораются светодиоды на приемнике, можно оценить, правильно ли выполнен обжим.

Следует отметить, что качественное оборудование для обжима витой пары, как и любой серьезный профессиональный инструмент, не может стоить дешево. Но применение именно его, вместо продукции, выставленной на прилавках супермаркетов, быстро окупится благодаря более высокой производительности сотрудников.

Видео: как работает тестовый набор для «прозвонки» кабелей и жил

Смотрите также:

Как обжимать сетевые кабели

How_to_crimp_network_cables.pdf

Может быть удобнее обжимать собственные кабели
1. Определите, какие инструменты вам понадобятся (щипцы, кусачки, сетевой кабель, чехол, разъем RJ45)
2. Снимите оболочку с кабеля — не режьте слишком глубоко!
3. Обрежьте тяговую нить.
4. Разделите отдельные пары проводов, отрежьте новый открытый материал (обычно встречается в CAT6)
5. Раскрутите каждую пару.
6. Заказ проводов- Оранжевый белый оранжевый зеленый белый синий синий белый зеленый коричневый белый коричневый (Это не единственный заказ, но самый распространенный)
7. Выпрямите провода и соблюдайте порядок!
8. Обрежьте провод кусачками.
9. Вставьте кабель в разъем RJ45. Убедитесь, что золотые контакты обращены вверх, а оранжевые проводники находятся с левой стороны.
10. Обожмите разъем RJ45.
11. Проверьте соединение.
12. Наденьте чехол на разъем.

13. Приступайте к тестированию!

Расшифровка:

[0m:4s] Привет, я Джош Блум, добро пожаловать в еще одно видео из серии образовательных материалов RSP Supply. Если вы обнаружите, что эти видео полезны для вас, это, безусловно, поможет нам, если вы поставите нам большой палец вверх и подпишитесь на наш канал
. [0m:16s] В сегодняшнем видео мы поговорим о сетевых кабелях. Более конкретно, я хочу рассказать о том, как обжимать один из самых распространенных типов сетевых кабелей, которые мы видим сегодня. Кабели CAT5 или CAT6 с разъемом типа RJ 45.
[0m:34s] Важно понимать, что эти типы кабелей можно приобрести с уже прикрепленными к кабелю разъемами практически любой длины.
[0m:44s] Однако во многих случаях удобнее обжимать собственные соединения, особенно когда вы прокладываете несколько сетевых кабелей разной длины.
[0m:57s] Выполнить это задание очень просто, если выполнить несколько шагов.
[1 мин: 3 с] После того, как вы установили этот тип соединения несколько раз, вы почувствуете себя гораздо более уверенно, зная, что оно было сделано правильно и будет работать так, как вы ожидаете, поэтому первые шаги — определить, какие инструменты нам нужно использовать. когда мы обжимали сетевые кабели. Вы можете видеть здесь, у меня есть обжимной инструмент, у меня есть кусачки, нам, очевидно, нужно использовать любой сетевой кабель, который мы выберем, который будет CAT5, CAT6, CAT5E, у нас есть защитный кожух, и у нас действительно есть разъем RJ 45. Первое, что нам нужно сделать, это снять изоляционную оболочку с нашего сетевого кабеля. В этом случае обжимной инструмент, который мы используем, имеет возможность снять эту оболочку, поэтому вы можете видеть здесь, что мы собираемся скрутить эту оболочку, стараясь не прорезать слишком глубоко, потому что мы на самом деле обрезаем отдельные пары проводов. куртка. После того, как я снял эту оболочку, в этом конкретном сетевом кабеле появилась стержневая струна, которая очень распространена во многих сетевых кабелях. Так что я собираюсь пойти дальше и сократить это.

[2m:0s] Как только я перережу PullString, я начну разделять отдельные пары проводов в сетевом кабеле.

[2m:7s] В этот момент вы собираетесь показать еще один кусок материала. Обычно вы видите этот тип материала только в кабеле CAT6. Я собираюсь пойти дальше и сократить это.

[2m:16s] И в этот момент вы можете видеть, что я обнажил четыре разные пары проводов в этом сетевом кабеле.

[2m:23s] Итак, сейчас я начну раскручивать каждую из этих пар.

[2m:28s] Теперь, пока я раскручиваю эти пары, я начну смотреть порядок

[2m:33s] проводов
[2м:35с] пока я их раскручиваю. Когда вы обжимаете любой сетевой кабель, порядок проводов очень и очень важен.

[2m:43s] Заказ в порядке цвета: оранжевый, белый, оранжевый,
[2м:47с] зеленый, белый, синий, синий, белый, зеленый, коричневый, белый, коричневый. Теперь это не единственный заказ, который вы можете сделать. Это наиболее распространенный порядок сетевых кабелей. Есть и другие способы заказа кабеля, но это способ, который обычно используется в большинстве сетевых кабелей. Итак, вы можете видеть здесь, что я проверяю порядок этих кабелей, теперь, когда я их все раскрутил,

[3m:12s] и в этот момент я начну выпрямлять эти провода и следить за тем, чтобы порядок оставался неизменным. Причина, по которой я это делаю, заключается в том, что я должен подготовить эти провода для подключения к нашему разъему RJ 45.

[3m:26s] Как видите, я проверил правильность моего заказа, и провода были немного выпрямлены. Итак, я возьму свои кусачки

3м:33с] Я перережу этот провод,

[3м:35с] и это даст мне очень хорошее, чистое соединение

[3 м:39 с] до фактического

[3 м:40 с] переместите в часть соединения RJ 45.

[3m:43s] Итак, после того, как мы обрезали наши сетевые кабели, и у нас есть хороший чистый край, и мы убедились, что загрузочный элемент действительно находится на кабеле,

[3m:49s] вы можете видеть здесь I У меня прекрасный чистый край, и порядок моих проводников правильный. Я возьму свой разъем RJ 45, я очень осторожно вставлю

[4 м: 1 с] свой кабель,
[4м:2с] убедившись, что золотые контакты обращены вверх, а оранжевые проводники находятся с левой стороны.

[4m:9s] Затем я возьму свой обжимной инструмент, предназначенный для обжима восьмиконтактного разъема RJ 45, и вставлю разъем RJ 45, чтобы убедиться, что провод надежно закреплен,

[ 4m:19s], а затем я собираюсь плотно обжать,

[4m:21s], убедившись, что на этом коннекторе образовался прочный зажим.

[4m:25s] Я пойду дальше и проведу тест на растяжение, чтобы убедиться, что у меня надежное соединение. Я собираюсь удостовериться, что вижу все отдельные провода, идущие в самом верху этого разъема, и убедиться, что у меня хорошее соединение.

[4m:36s] Тогда я возьму свой ботинок

[4m:38s] и надену его на разъем.

[4m:40s] Это просто помогает защитить соединение RJ 45. На этом этапе вы сделали нам успешный обжим сети RJ 45, это восемь контактов,

[4m:49s], и на этом этапе вы можете перейти к тестированию соединения.

[4m:54s] Если вы уверены, что соединение выполнено правильно, рекомендуется протестировать кабель, чтобы убедиться, что он будет функционировать должным образом. для облегчения выполнения этого типа проверки рекомендуется использовать восьмиконтактный кабельный тестер, совместимый с разъемом RJ 45.

[5m:12s] Этот тип тестера гарантирует, что каждый штырек был обжат в нужном месте. Если была допущена ошибка, вы будете уведомлены о том, какие контакты не на месте или вообще не обеспечивают надлежащего соединения.
[5m:25s] В некоторых случаях может потребоваться отрезать разъем и заново обжать новый разъем на его месте.
[5m:33s] Изучение этого навыка может быть очень простым и не требует много времени. Немного потренировавшись, вы будете очень уверены, что все ваши соединения выполнены правильно и будут безотказно работать долгое время.
[5m:48s] Для получения полной линейки промышленных сетей, оборудования и тысяч других продуктов посетите наш веб-сайт. Для получения дополнительной информации или других обучающих видеороликов перейдите на сайт RSPSupply.com, крупнейшего в Интернете источника промышленного оборудования. Также не забывайте: ставьте лайки и подписывайтесь.

Подробное руководство по этому вопросу

Как обжимать кабели Ethernet ?

Готовые кабели Ethernet часто доступны определенной длины, обычно более 6 футов. Что делать, если вам нужен более короткий кабель Ethernet?

В этой статье приведены подробные инструкции по обжиму кабеля Ethernet до нужной длины.

Содержание

• Обжим кабеля Ethernet Общие сведения
• Что входит в набор для обжима?
  • Обжимной инструмент RJ45/кабельный стриппер
  • Разъемы RJ45
  • Колпачки RJ45
  • Кабельный тестер RJ45
• Как обжимать кабели Ethernet с помощью набора для обжима?
  • Подготовка
  • Измерьте необходимую длину
  • Снимите внешнюю оболочку
  • Раскрутите и разделите все провода
  • Подготовьте провода к обжиму.
  • Обожмите разъем после его надевания
• Крепление разъемов RJ-45 без обжимного инструмента
  • Разрежьте внешнюю оболочку кабеля
  • Разделите и выпрямите тонкие жилы кабеля
  • Обрежьте1 провода 90 90 м1 90 90 90
  • Надавите на каждый штифт маленькой отверткой с плоской головкой
• Заключение

Обжим кабеля Ethernet Общие сведения о

Обжим включает в себя заделку соединения с проводами внутри кабеля Ethernet. Эти разъемы, или RJ45, соединяют кабель Ethernet с портом Ethernet.

Вы можете использовать набор обжимных инструментов для вдавливания каждого провода по одному в V-образный металлический паз, создавая кабель любой длины.

Сетевой кабель rj45

Что входит в набор для обжима?

Перед обжимом кабеля Ethernet вам потребуется несколько предметов, в том числе следующие.

Инструмент для обжима/зачистки кабеля RJ45

Это уникальный инструмент для установки нескольких кабельных систем, помогающий обжимать и заделывать разъемы RJ45 plus.

RJ45 Инструмент для зачистки кабеля, доступный для проводов различного сечения, снимает изоляцию с нижележащих проводников, чтобы подготовить кабель к прокладке.

Разъемы RJ45

Это стандартный интерфейс, используемый в нескольких приложениях. Например, компьютер подключается к локальной сети с помощью 8-контактного разъема RJ45.

Ботинки RJ45

Ботинки RJ45, совместимые с кабелями Ethernet, улучшают соединение между кабелем и разъемами, обеспечивая дополнительную защиту от натяжения.

Кабельный тестер RJ45

Это устройство может определить, правильно ли соединены провода или повреждена изоляция.

Кабель локальной сети для подключения к Интернету

Как обжимать кабели Ethernet с помощью набора для обжима?

Хотя определение может показаться простым, процедура требует особого внимания к некоторым деталям.

Подготовка

Вот общий список инструментов и материалов, которые вам понадобятся, и ни один из них не является дорогим.

• Массовый Ethernet-кабель (убедитесь, что он изготовлен из чистой меди, а не из алюминия с медным покрытием)
• Разъем RJ45
• Набор для обжима

Все есть? Давайте начнем.

Измерьте необходимую длину

Максимальное расстояние, на которое можно проложить один кабель Ethernet, составляет 300 футов. Вам нужно будет измерить длину кабеля Ethernet и обрезать его до нужной длины, оставив немного провисания с помощью обжимной инструмент .

Вы можете измерить размах рук, взять кабель и протянуть его через грудь из рук в руки, что возможно, если вам нужно 60 футов кабеля для определенной длины. Затем вы вычисляете, сколько пролетов троса вам нужно, чтобы достичь 60 футов.

Не беспокойтесь о достижении точной длины кабеля.

В большинстве случаев необходимо оставлять небольшой запас кабеля на конце, так называемые сервисные петли, чтобы облегчить обслуживание кабеля в будущем.

Они также учитывают любые неточности или ошибки.

Снимите внешнюю оболочку

Используйте обжимной инструмент , чтобы снять около 2 дюймов внешней оболочки кабеля с обоих концов.

Вставьте кабель в прорезь, затем медленно сожмите и поверните обжимной инструмент, чтобы обрезать оболочку. Затем вы можете снять оболочку, чтобы обнажить маленькие провода внутри.

Обычно лезвие обжимного инструмента имеет достаточно места, чтобы разрезать оболочку, не касаясь внутренних проводов.

Всегда существует опасность надрезать внутренние провода при использовании обжимного инструмента для обрезки внешней оболочки, что ослабит провод и приведет к разрыву кабеля.

К счастью, вы можете исключить возможность неисправности кабеля, надавив на жилы, чтобы снять дополнительную часть внешней оболочки. Затем вы перерезаете внутренние провода непосредственно под потенциальным надрезом.

Раскрутите и разделите все провода

Вы можете увидеть несколько меньших проводов, скрученных вместе внутри кабеля. Вы должны правильно раскрутить и разделить скрученные провода, чтобы обжать провода Ethernet.

Обнажив внутренние провода, вы увидите, что четыре пары скручены вместе, образуя восемь проводов. Один из этих проводов имеет сплошной цвет, а другой — белый провод с полосой, соответствующей сплошному цвету. Расположите провода в правильной последовательности.

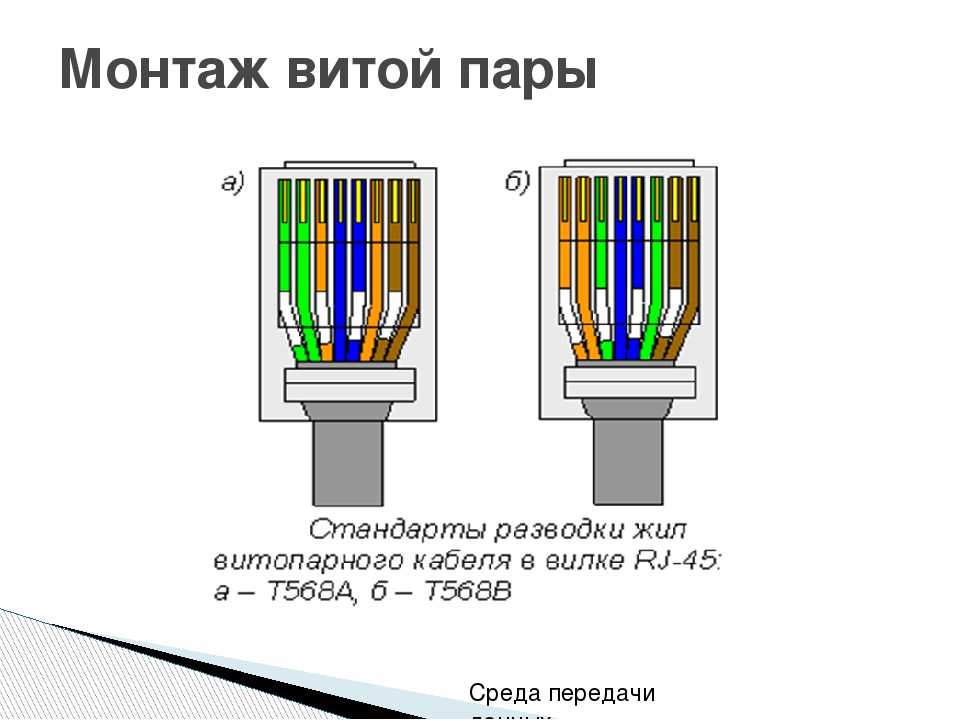

Например, вы можете использовать формат распиновки T568B (O/W,O,G/W,Bl,Bl/W,G, BR/W, BR).

Также следите за тем, чтобы провода были как можно более плоскими, поскольку после раскручивания они все еще будут слегка волнистыми.

Подготовка проводов к обжиму.

Для этого возьмите заказанные пары между большим и указательным пальцами. Затем обрежьте провода до длины, при которой экран кабеля входит в разъем RJ45. Это позволяет проводам выходить из гнезда снизу.

Обожмите разъем после его надевания

На этом шаге прикрепите провода к штекерному разъему Ethernet, убедившись, что каждый провод входит в свое гнездо стороной с зажимом наружу.

При этом ни один из проводов не должен выйти из строя.

Если он выходит из строя, отсоедините разъем, отремонтируйте и повторите попытку.

Все восемь проводов должны касаться конца разъема, когда вы вставляете кабель. Вы должны покачать разъем и приложить небольшое усилие, прежде чем нажимать на него.

После этого вставьте разъем до упора в обжимной паз с помощью обжимного инструмента.

Если разъем не входит полностью с одной стороны, поверните инструмент и снова вставьте разъем, так как разъем будет проходить только в одном направлении и должен войти в обжимной инструмент.

После того, как вы вставите разъем, нажмите на инструмент, чтобы обжать его. Приложите немного силы к сжатию, но не слишком сильно, что возможно, если вы будете больше практиковаться.

Не забудьте проверить исправность кабеля. Конечным продуктом должен быть заостренный обжим по направлению к задней части разъема, прижимающий внешнюю оболочку, а не внутренние провода.

Патч-корд с изоляцией

Присоединение разъемов RJ-45 без обжимного инструмента

Иногда отсутствует обжимной инструмент для подключения разъемов RJ45. Не волнуйся; Вы можете добиться аналогичных результатов с помощью канцелярского ножа или ножниц.

Разрежьте внешнюю оболочку кабеля

Разрежьте оболочку кабеля ножницами или канцелярским ножом. Не обрезайте внутренние провода, так как это может повредить кабель.

Прорезав пластиковую оболочку, поверните кабель и обрежьте его так, чтобы вы могли просунуть пальцы под него и вытащить его.

Разделите и выпрямите тонкие жилы кабеля

После снятия оболочки пальцем раскрутите оголенные жилы и выпрямите их в правильной последовательности.

Разложите кабели

Разместив кабели, вставьте их в разъем RJ45. Разместите провод в правильном порядке слева направо, что важно при правильном обжиме проводов к разъему RJ45.

Обрезка проводов

Соедините провода для облегчения обрезки и сделайте их одинаковыми, чтобы они вошли в канавку разъема. Если вы обрезаете провода неравномерно, опуститесь ниже и обрежьте их еще раз, чтобы выпрямить концы.

Надавите на каждый штифт маленькой отверткой с плоской головкой

Найдите маленькие металлические штифты на концах канавки разъема и надавите на них с помощью крошечной отвертки с плоской головкой.
