Электрика в квартире: разводка электрики под ключ

Нагрузки на электрические сети в квартирах постоянно увеличиваются. Основной причиной становится бытовая техника и оборудование, приобретаемые хозяевами с целью улучшения комфорта и удобств. Все эти приборы обладают повышенной мощностью, которую может выдержать далеко не каждая проводка. Поэтому новая электрика в квартире планируется с учетом данного фактора. То же самое касается и старых кабельных линий, требующих замены в результате износа. Рано или поздно возникает необходимость в проведении электромонтажных работ.

Следует отметить, что ремонт электрики в квартире достаточно сложный процесс, требующий специальных знаний и практических навыков. Если домашний мастер решил сделать все в квартире своими руками, он должен обязательно знать правила разводки проводов, уметь составлять и читать электрические схемы, иметь определенный опыт электромонтажных работ.

Содержание

Разводка проводки в квартире: основные правила

Все действия, связанные с разводкой проводов и другими электромонтажными работами, определены Правилами устройства электроустановок (ПУЭ). Данный документ подробно регламентирует вопросы относительно практических действий с электрооборудованием при решении задачи как сделать разводку. Поэтому, прежде чем приступать к монтажным работам, следует ознакомиться с теорией.

Существует несколько основных правил монтажа в новой квартире, соблюдение которых гарантирует в дальнейшем удобную и безопасную эксплуатацию сети.

Среди них можно выделить следующие:

• Выключатели, розетки, распределительные коробки, электросчетчики и прочие компоненты следует расположить в легкодоступных местах с целью облегчения их ремонта или замены. Это нужно учитывать, когда составляется схема подключения.
• Высота от пола выключателей составляет от 80 до 150 см. Их место расположения должно обеспечивать беспрепятственный доступ при открытии дверей. То есть выключатель устанавливается со стороны, противоположной открыванию. Провод к нему подводится в направлении сверху вниз.
• Рекомендуемая высота розеток от пола – 30-80 см. Расстояние от электрических и газовых плит, батарей, труб и других металлических заземленных элементов должно быть не менее 50 см. Монтировать провода к розеткам необходимо снизу-вверх.
• Норма розеток для большинства помещений в 1 или 2- комнатной квартире составляет 1 шт. на каждые 6 м². Особые нормативы установлены для кухонь. Здесь монтируется столько розеток, сколько требуется для того чтобы подключить всю имеющуюся бытовую технику. В туалетах розетки вообще запрещено устанавливать, а в ванных они подключаются к отдельному трансформатору, установленному за пределами помещения.
• Провода по стенам нужно проложить только в горизонтальном или вертикальном направлении. Места проложенных линий наносятся на схему электропроводки.
• Независимо от способа прокладки, электропроводка не должна касаться металлических частей, имеющихся в конструктивных элементах здания. Между линиями, проложенными параллельно, соблюдается расстояние не менее 3 мм. Если же невозможно их так провести, то провода прячутся в гофрированную трубку или защитный короб.
• Для разводки и соединений предусмотрены распределительные коробки. Не допускается соединение между собой медных и алюминиевых проводов. Подключение нулевого и заземляющего провода к устройствам осуществляется с помощью болтовых соединений.

Варианты разводки проводов

На стадии проектирования рассматриваются различные варианты прокладки и разводки кабельных линий. Наиболее оптимальным будет тот, который больше подходит для конкретных условий эксплуатации. Современный электромонтаж предполагает разводку проводов тремя способами.

С использованием распределительных коробок

Данный способ получил наиболее широкое распространение и используется большинством населения при разводке с нуля. В электрическом щите устанавливается прибор учета электроэнергии вместе с определенным количеством автоматических выключателей.

Как правило, щит расположен вне квартиры в подъезде. На него поступает питание и затем провод, находящийся под напряжением, протягивается в квартиру. Далее он подходит к последовательно соединенным распределительным коробкам, установленным в комнатах. Внутри них провода соединяются и затем расходятся по точкам – розеткам и выключателям.

Вариант «звезда»

Монтаж выполняемый по варианту «звезда», предусматривает прямое подключение каждой розетки к электрическому щиту. Таким образом, каждая розеточная линия оборудуется собственным автоматом. Такая схема дает возможность ремонтировать любую линию, без отключения всей сети. Данный способ считается дорогим, поскольку требует большого количества проводов. Сам монтаж также достаточно сложен и работа специалистов будет стоить недешево.

Подключение шлейфом

Третий способ представляет собой шлейф, когда прямое подключение к щиту проведено не отдельными линиями, а целыми группами. Эффективность разводки можно существенно увеличить за счет комбинации в одной план-схеме разных способов прокладки.

Проектирование разводки и составление схем

Варианты прокладки, рассмотренные выше, используются при составлении схем, которые являются составной частью проектирования разводки. Как правило, такой проект составляют опытные квалифицированные специалисты, гарантирующие электробезопасность в процессе дальнейшей эксплуатации.

Однако, если возникло желание выполнить эту процедуру в квартире своими руками, необходимо заранее хорошо изучить правила, изложенные в ПУЭ. Кроме того, понадобятся определенные знания по основам электрики и только после этого можно приступать к чертежам и расчетам нагрузок на сеть. Рекомендуется предварительно изучить основные типы условных обозначений, используемых в схемах и чертежах.

В первую очередь нужно начертить план-схему планировки самой квартиры. После этого на готовом чертеже отмечаются точки, где будет выполнен монтаж розеток и выключателей, а также осветительных приборов. Места установок соединяются между собой линиями, обозначающими провода и кабели. На схеме также должны быть обозначены места расположения бытовой техники.

Прокладка проводов значительно облегчается, если все подключаемые точки разбить на отдельные группы. Примерное подсоединение будет выглядеть следующим образом:

• Осветительные приборы в жилых комнатах, в коридоре и на кухне.
• Осветительные приборы в туалете и ванной комнате.
• Группа розеток в жилых комнатах и коридоре.
• Розетки на кухне, в том числе отдельно розетка для электроплиты.

На основе этого примера можно создавать любые варианты и группировать потребителей в соответствии с техническими условиями данной квартиры. Разбивка на группы позволяет сэкономить провода и защитные устройства, сделать схему и монтаж проводки более простой.

Отдельные группы выделяются под каждое бытовое оборудование. Они подключаются к защитным автоматам на 25 или 32А. В случае неисправности одного из приборов, не придется обесточивать всю квартиру, достаточно отключить группу, в которой находится данное устройство и спокойно производить ремонт.

Расчет электропроводки

После составления план-схемы необходимо рассчитать проводку. Для этого требуется установить точное количество потребителей и учесть возможные приобретения в будущем дополнительной бытовой техники. Исходные данные можно взять из проекта, где указывается предполагаемая сила тока и применяемые электротехнические изделия.

Для вычислений общей силы тока используется формула: I= P / U, в которой Р – общая сумма мощностей подключенных приборов (Вт), U – напряжение домашней сети (В).

В качестве примера в однокомнатной квартире можно взять электрочайник на 2 кВт, лампы накаливания 10 шт. по 100 Вт, микроволновая печь на 2 кВт, холодильник на 500 Вт. Напряжение стандартное – 220 вольт. Итого получается 2000+10х100+2000+500 = 5500/220 = 25А. На практике эта цифра значительно ниже, поскольку очень редко перечисленные приборы включаются одновременно.

По этому значению и будет подбираться сечение в электропроводке. На различных участках домашней сети используются следующие виды кабелей и проводов:

• ВВГ-5х6 (пятижильный, сечением 6 мм²). Применяется в трехфазных сетях на участке, где основной щит соединяется со щитком освещения.
• ВВГ-2х6 (двухжильный, сечением 6 мм²). Используется в однофазных сетях на участке, где основной щит соединяется со щитком освещения.
• ВВГ-3х2,5 (трехжильный, сечением 2,5 мм²). Составляет основную часть проводки. Протягивается от щитка освещения к распределительным коробкам и далее – к розеткам.
• ВВГ-3х1,5 (трехжильный, сечением 1,5 мм²). Из распределительных коробок протягивается к выключателям и осветительным приборам.
• ВВГ-3*4 (три жилы и сечение 4 мм²). С его помощью подключаются электрические плиты.

Очень часто проводка рассчитывается непосредственно по схеме, если она выполнена в масштабе. Или сделать замеры по факту в каждом помещении. К итоговой цифре добавляется 3-4 м в качестве запаса. Все провода собираются в щитке освещения, установленном на входе. Сюда же устанавливаются защитные автоматы. К УЗО на 16А подключаются выключатели и приборы освещения, на 20А – розетки. К отдельному УЗО на 32А выполняется подключение электроплиты. Если ее мощность более 7 кВт, потребуется защитное устройство мощнее.

Составление проекта при помощи специальных программ

Работы по проектированию электрических сетей можно существенно ускорить, используя для этих целей специальные программы, позволяющие быстро составлять нужные схемы.

Наибольшей популярностью пользуются следующие из них:

• AutoCAD (Автокад). Получил широкое распространение среди инженеров-строителей в качестве очень удобного графического редактора. Для того чтобы составить нужные схемы электропроводки вполне достаточно бесплатной версии. Программа русифицирована, отличается удобным и понятным интерфейсом.
• Компас. Бесплатная программа, предназначенная именно для составления схем электропроводки. База данных содержит все обозначения и названия для элементов цепи, с помощью которых составляется схема разводки. Очень эффективна при решении проблемы, как правильно сделать разводку. Однако начинающим электрикам эта программа может показаться несколько сложной, поскольку здесь требуется хорошее знание терминологии и условных обозначений.
• Эльф. Специальная программа, с помощью которой проектируются схемы электропроводки. Обширная база данных содержит все необходимые элементы, открывая возможности для создания чертежей любой сложности. Данный редактор автоматически рассчитывает силу тока и предлагает наиболее оптимальный защитный автомат с нужным номиналом.
• Visio. Считается наиболее простым графическим редактором с бесплатным доступом, в котором легко разобраться даже начинающему электрику.

Подготовительные работы

Перед началом работ нужно запастись инструментом – болгаркой или перфоратором, шуруповертом или дрелью, тестером, пассатижами, кусачками, различными отвертками. Для разметки подойдет лазерный уровень, позволяющий начертить идеально ровные вертикальные и горизонтальные линии. Старая скрытая проводка определяется специальным прибором, после чего она вскрывается и удаляется.

Разметка выполняется в соответствии с план-схемой. Места прокладки проводов, установки розеток, выключателей и светильников отмечаются карандашом или маркером. Отдельное место предусматривается для электрического щитка.

После этого открытая проводка может сразу монтироваться, а для скрытой – делают в стенах штробы. Вначале нужно вырезать отверстия под розетки, выключатели и распредкоробки. Для этого используется перфоратор со специальной коронкой. Далее, этим же перфоратором или болгаркой прорезаются штробы на глубину примерно 20 мм. Ширина канавки должна обеспечивать свободное размещение в ней проводов.

На последнем этапе подготовки в стенах проделываются отверстия, через которые провода будут заводиться в комнаты. Они пробиваются перфоратором в углу каждого помещения.

Укладка проводки открытого типа

Монтаж начинается с установки щитка, расположенного в нише или просто закрепленного на стене. Далее устанавливается запланированное количество УЗО в соответствии с группами освещения. Внутрь щитка заводятся провода и подключаются к нужным клеммам, а все УЗО последовательно соединяются между собой.

Разводка проводов в 1 или 2- комнатной квартире начинается с закрепления по намеченным линиям кабель-каналов или коробов. Чаще всего они размещаются около плинтуса или под потолком и закрепляются саморезами. После этого на свои места устанавливаются розетки и выключатели, которые просто навешиваются поверх стены и закрепляются.

Затем провода укладываются в подготовленные кабель-каналы. Сначала устанавливается главный магистральный провод и линии, отходящие от розеток к щитку. После этого к распределительным коробкам прокладывается проводка от выключателей и светильников. Все соединения изолируются.

Особенности монтажа скрытой проводки

В установке скрытой проводки в 1- комнатной квартире нет ничего сложного. Ее монтаж может быть выполнен разными способами. Подключение щитка выполняется точно так же, как и при открытой проводке. Главное помнить, что клеммы ноля расположены сверху.

В ниши, прорезанные заранее, устанавливаются подрозетники и распределительные коробки. После этого разводится сама электропроводка. Кабели располагают в штробах и подводят к каждой точке в соответствии с планом. Если кабель к розеткам подводится с пола, в этом случае он помещается в специальную трубу или гофру. Последующие соединения выполняются так же, как и открытым способом, а все стыки изолируются.

Собранная в сеть электрика в квартире проверяется тестером и при отсутствии ошибок подключается к щитку. Штробы заделываются с помощью гипсовой шпаклевки, после чего приглашенный электрик соединяет всю систему с распределительным щитом.

Разводка электрики в квартире — Электротекст. Ликбез по электрике

Это первый вопрос, который приходит Вам в голову, когда Вы въезжаете в свою новую квартиру или у Вас намечается капитальный ремонт. Весь процесс выполнения разводки в квартире достаточно сложный, и может показаться немного запутанным. Чтобы этого избежать, мы постараемся в этой статье последовательно и простым языком рассказать всю очередность выполнения необходимых работ.

С чего начать электрику в квартире?

Сразу замечу, что в статье разобраны только самые общие вопросы связанные с разводкой электрики в квартире своими руками и предназначена она в первую очередь тем, кто далек от электромонтажа и хочет иметь общие представления, например, с чего начать, как рассчитать нагрузку и т.п. Более конкретные вопросы рассматриваются в других отдельных статьях. Итак, приступим.

Разводка электрики в новостройке своими руками может показаться невыполнимой задачей, однако если подойти к выполнению работ с умом, выполнять всё последовательно, то Вы увидите, что это не только не сложно, но и интересно.

электрощиток своими руками

Схема электропроводки в своей квартире

Самым первым шагом для выполнения работ по разводке электрики в квартире должно стать составление соответствующей схемы. Не подумайте что это формальность, это далеко не так, составление схемы носит глубоко практический характер. Ведь:

• во-первых, текущий ремонт, вряд ли будет у Вас последним, а лет через 10-15, Вы без схемы точно не вспомните, где и как проходит проводка.
• Во-вторых, составление схемы позволит Вам существенно сэкономить, со схемой Вы точно будете знать, сколько и какой проводки Вам нужно.
• В-третьих, наличие схемы электропроводки позволит Вам составить план к выполнению соответствующих работ.
• К тому же, с помощью схемы, Вы сможете более точно продумать дизайн своего жилища, и Вам не нужно будет дизайн подгонять под ремонт.

план расстановки электровыводов

Итак, на плане своего дома, квартиры, Вы наносите места, где будут располагаться розетки, выключатели, электрооборудование, распределительный щиток и, конечно же, на план наносится сама электропроводка.

При составлении схемы, обязательно держите под рукой ПУЭ (Правила устройства электроустановок. Издание 7), эта небольшая книжечка даст Вам ответы на все Ваши вопросы.

Для составления схемы достаточно иметь чистые листы бумаги, линейку и карандаши. На плане Вашего жилища обозначьте стационарное электрооборудование и мебель, чем детальней, тем лучше. При этом, электрооборудование можете обозначить, например красным цветом, и мебель – серым.

план расстановки электроустановочных приборов

Так, при составлении схемы, необходимо будет решить ряд вопросов, например: Каким способом будете осуществлять монтаж? Какой тип проводки будет использовать?

Вам нужно будет подобрать сечения проводов в зависимости от суммарной мощности ваших электроприборов, для этого можно использовать ПУЭ, или же таблицу 1.

Таблица 1 Подбор сечения электропроводки

Подбор сечения электропроводки

Профессиональные электромонтажники составляют также однолинейную принципиальную электросхему, на которой удобно видеть связи всех электроустройств всего объекта на одном листе, от вводного автомата, до самых последних розеток и ламп.

однолинейная принципиальная схема для квартиры

Также сборщики щитков разрисовывают монтажную схему электрощитка, где наглядно видно расположение автоматических выключателей, счетчика, УЗО, шин т.д.

Но собирать и монтировать такой щиток всё же лучше доверить профессионалам. Слишком высока цена ошибки!

схема электрощита в квартире

По тем схемам, которые Вы составили, можно подсчитать требуемое количество распределительных коробок, розеток и выключателей, а к ним, в случае скрытой прокладки проводов, то и подрозетников.

Какие нужны материалы?

Хорошим вариантом расчёта необходимого количества проводов будет нанесение на реальные стены мелом или маркером трассировку проводов. Это позволит Вам уже в реальности увидеть как именно будут располагаться провода, ну и, конечно же, можно будет достаточно точно подсчитать необходимый метраж. При этом разметка выполняется по горизонтальным или вертикальным линиям. Лучше всего для этого использовать лазерный уровень, или натянутую нитку.

Обычно, для трёхкомнатной квартиры

по осветительной части необходимо порядка 100м проводов сечением 1,5мм² (трёхжильные провода), для запитывания розеток порядка 100м сечением 2,5мм² (трёхжильные провода). Данные цифры условны, так как каждая квартира индивидуальна, но вместе с тем, данные позволяют получить определенное представление о необходимом количестве проводов. А для мощных электроприборов, например варочной панели либо водонагревателя, требуется отдельная линия, с сечением 4-6мм² (трёхжильные провода).

Также необходимо принять во внимание запас на соединение проводов, примерно 20см на розетку, светильник и по 50см каждой линии на распределительный щиток.

Электрощиток для квартиры

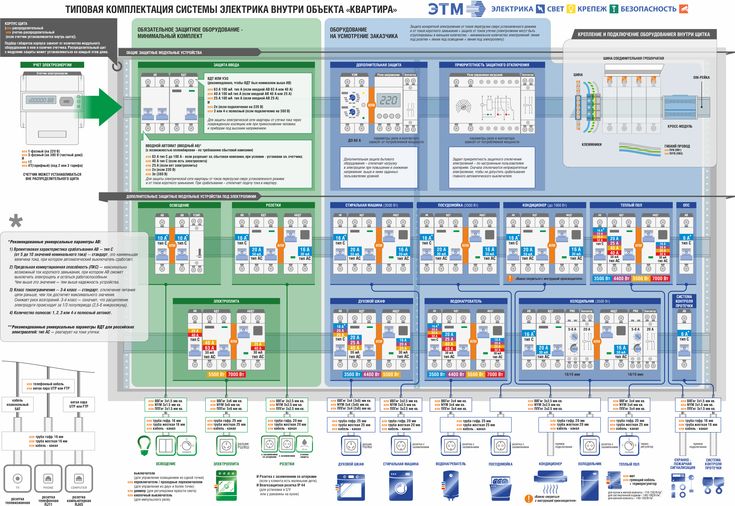

Кроме проводов, распределительных коробок, подрозетников, розеток, выключателей нужно будет приобрести электрощиток и сопутствующее к нему оборудование.

электрощиток для квартиры

Для электрощитка нужно будет прибрести:

• Монтажная металлическая пластина (DIN-рейка) для крепления оборудования (часто идет в комплекте к корпусу щитка).
• Соединительные провода.
• Распределительные гребёнки.
• Вводной автомат, защищающий квартирую электропроводку.
• Электросчетчик (с актуальной поверкой).
• Автоматические выключатели для защиты от КЗ (короткого замыкания), если по каким-то причинам параметры тока изменились. Кроме того, при помощи автоматических выключателей можно отключать определённую группу оборудования.
• Так называемые УЗО (устройства защитного отключения) или диф.автоматы (совмещенный автоматические выключатели с УЗО). УЗО предназначаются для защиты при утечках тока.

Хорошим подспорьем в черчении схем будет программное обеспечение, например в программе «1-2-3 схема» можно собрать щиток и она автоматически начертит принципиальную однолинейную схему. Или можно воспользоваться аналогом от schneider-electric – программа «Rapsodie».

Программа для комплектации электрощитов «1-2-3 schema» Hager

Электрическая нагрузка в доме

Чтобы правильно подобрать необходимое количество автоматов, нужно решить вопросы, связанные с электрической нагрузкой.

Необходимо также ДО начала монтажа знать, какая система заземления установлена в вашем доме, например в новых домах применяется система заземления TN-C-S, в старых же, не было отдельного заземления, т.е. система TN-С. Это влияет, например, на прокладку защитного проводника и организацию системы уравнивания потенциалов.

С каждым годом появляется всё большее количество различной техники, которая из магазинов поступает к нам в дом, а любое электрооборудование это, конечно же, потребитель электрической энергии. Очень важно как можно равномернее распределить электрическую нагрузку на несколько линий, которые были бы запитаны от различных автоматов.

план расстановки электроустановочных приборов

Это очень практичное решение, так если Вы запитаете всё своё оборудование на одну групповую цепь, то в случае поломки этой цепи Вы не сможете пользоваться другими приборами. А если Вы сделаете несколько линий, то в случае поломки одной, другие будут работать.

Для автоматов обычно принято такое разделение: например автомат предназначенный для ввода в Ваш дом – 50А, для розеток – 16А, для бытовой техники мощность которые не превышает 4,5кВт – 20А, для освещения – 10А, если маломощные светильники, например светодиодные, то – 6А.

Если неправильно определить нагрузку в сети, можно неправильно подобрать сечение кабеля, тогда возможно частое срабатывание устройств защиты или, например, не обеспечив хороший контакт нулевого защитного проводника может возрасти напряжение, что может быть одной из причин перегорания приборов.

Разделение нагрузки

Полезным будет запитать розетки каждой комнаты отдельно.

план светильников, разделенных на группы

Также необходимо поступить и с освещением, либо часто объединяют освещение, например коридора и кухни, если расположены рядом, или одну группу на освещение всех комнат, или на одну группу садят освещение и розетки каждой комнаты вместе.

Мощные потребители электрической энергии, такие как: кондиционеры, электродуховка, варочная панель, водонагреватель, стиральная машина, посудомоечная машина – следует подключать отдельной линией.

В общем – чем на большее количество групп вы распределите свою электросеть, тем лучше, потому как проблемы и отключение одной группы не повлияет на работу остальных, но без фанатизма, т.к. чем больше групп, тем больше расходов на автоматы, проводку и т.д.

Отдельно должны быть запитаны электроприборы санузлов.

Монтаж проводки

Выбор способа прокладки проводов

Одним из основных вопросов перед началом монтажа является: как будут прокладываться провода?

При скрытом способе провода прокладываются в заранее подготовленных на различных поверхностях штробах. Для подготовки этих штроб (операция называется штробирование или штробление) необходимы специальные инструменты и навыки. Покупать инструменты будет дорого, можно взять напрокат, но если инструмент поломается, придётся платить. К тому же, данный вид работ весьма трудоёмкий и пыльный. Минусы очевидны, но плюсы таковы, что многие выбирают именно этот способ.

Стоит отметить, что скрытый способ монтажа зачастую применяется в панельных квартирах, где проводка пускается по строительным каналам внутри панелей, это очень удобно, так как с одной стороны её не видно, с другой, проводка защищена от механических повреждений и всегда доступна, если нужно проложить (добавить) еще один проводник по той же кабельной трассе в том же канале.

сверление отверстий в железобетоне под подрозетники

Единственный минус панелек – долбить железобетонные стены под розетки и выключатели гораздо сложнее, чем, например в кирпиче, сибите и пазогребне.

При открытом способе провода обычно прячутся в специальные кабель-каналы или короба. Это дешевле, проще выполнить, но менее эстетично, так как все провода видно, и эстетичность помещений значительно снижается. Исключением являются лишь винтажные способы открытой прокладки, когда используются фарфоровые изоляторы, так называемый ретро-стиль. Важным нюансом для открытого способа является необходимость ровных стен, иначе будут некрасивые зазоры между кабель-каналами или коробами и стенкой.

Кроме того, провода можно провести по полу или по потолку.

Разводка электрики в квартире по потолку

Каждый из этих вариантов имеет свои плюсы и минусы. Все стараются украсить своё жилище современным дизайном, поэтому потолков в их первозданном виде практически нет, зачастую это или какие-то гипсокартонные конструкции, или натяжные потолки, или и то и другое. Это позволяет установить красивое освещение в помещении. А для освещения нужно будет вести электропроводку, которая впоследствии скроется под различными конструкциями.

план расстановки светильников с привязками

Вариант прокладки проводов по полу также никто не отменял. Провода также будут спрятаны, но уже под стяжкой. Что же общего между этими вариантами? Недопустимость ошибок, разбирать потолки или вскрывать пол это малоприятно, поэтому ошибаться нельзя.

Основным преимуществом прокладки проводки по потолку это недоступность для человека, а значит большая безопасность и меньше рисков повреждения проводки при ремонтных работах.

Недостатком будет необходимость тщательно и заранее всё продумать, отверстие в натяжном потолке уже не исправить. Но данный недостаток относительный, ведь оттого, насколько Вы всё тщательно продумаете, зависит то, что в итоге Вы получите от ремонта.

Разводка электрики в квартире по потолку своими руками не только потребует от Вас хорошей физической формы, но и сноровки и навыков обращения с инструментом.

монтаж на ходулях

Многие электромонтажники используют специальные ходули для ускорения монтажа и надевают монтажные сумки, чтобы все иметь «под рукой» на высоте.

Преимуществом прокладки проводов по полу является меньший риск их повреждения, простота прокладки. Но, выполнение заливных работ (стяжки) это самый трудоемкий процесс. Разводка электрики в квартире по полу многих отпугивает, однако это достаточно хороший способ прокладки проводов, главное, не забудьте, (а лучше отметьте на схеме) где вы их проложили.

Недостатком является невозможность ремонта проводки без вскрытия пола. Потолки в этом плане немного выигрывают, натяжные можно заново натянуть, это проще чем заново стяжку залить, а ведь сверху еще и чистовой пол разбирать.

Непосредственный монтаж

Первое с чего стоит начать монтаж это соблюдение элементарных правил безопасности. Помните, это самое важное.

Монтаж начинается с определения места установки первого элемента, а именно места монтажа квартирного электрощитка.

Электрощиток это металлический или пластиковый ящик (бокс), в котором находится защитное и иное оборудование. Бокс из пластика более практичный вариант, потому что мало весит и более эстетичен. Но металлический бокс более прочен и надёжен. Электрощитки по способу крепления бывают внутреннего исполнения и наружного. Для первого варианта необходимо подготовить специальную нишу в стене, но при этом экономится свободное пространство Вашего дома или квартиры. Для второго варианта каких-либо ниш не требуется, при таком вариант электрощиток легко крепится на стену при помощи обычных дюбель-гвоздей.

После монтажа электрощитка нужно собрать его наполнение, а именно устройства защитного отключения (УЗО или дифавтоматы), автоматические выключатели (автоматы), электросчетчик и т.д.

Теперь необходимо завести в него проводку.

После чего начинается непосредственная разводка проводов. Либо наоборот, делается вся разводка от конечных точек: розеток, выключателей, освещения и уже в самом конце все линии заводятся в электрощит.

еще один вариант схемы электрощита

При открытом способе прокладки проводов:

1. Необходимо нарезать пластиковые короба требуемых размеров, для этих целей можно воспользоваться, например ножовкой.
2. Необходимо зафиксировать короба при помощи дюбель-гвоздей (или дюбель-хомутов), либо пристрелить газовым инструментом.
3. Провода укладываются в короб, концы проводов выводятся к месту соединений.

При скрытом способе прокладка проводов:

1. Нарезаются штрабы штраборезом или УШМ (болгаркой).
2. При помощи простого веника, или пылесоса, штробы очищаются от пыли.
3. Провода укладываются в штробы.
4. С помощью гипсового раствора или распорками закрепите электропроводку в штробах, в нескольких ключевых местах, чтобы провода не падали. Когда закончите монтаж, а самое главное проверите работоспособность системы, то только тогда можно скрывать провода полностью.
5. К распределительным коробкам и подрозетникам следует подвести концы проводов. При этом подрозетники, так же как и монтажные коробки, фиксируются с помощью гипсового раствора.

Прокладка проводов в гофротрубе

Отдельно стоит отметить прокладку проводов в гофрированных трубах.

Часто такой способ применяют при разводке по потолку под натяжной потолок. Однако большого смысла мы в этом не видим, поскольку от механических повреждений тонкая пластиковая гофра всё равно не защитит, при коротком замыкании она прогорает мгновенно, локализационную противопожарную способность также не обеспечивает, эстетически она не выигрывает, поскольку её просто не видно за натяжным потолком и имеет смысл её прокладывать только за гипсокартонными стенами, когда она служит своего рода направляющей для замены проводов, чтобы не вскрывать полости гипсокартонных стен. Тем не менее многие заказчики настаивают на монтаже именно в гофоротрубе.

проводка в гофротрубе по потолку

В завершение монтажа

Итак, все провода проложены. Теперь необходимо выполнить соединение проводов и розеток, выключателей, светильников, соединение проводов в монтажных (распределительных коробах).

Проверку, если запутались, можно сделать при помощи тестера, так называемая «прозвонка». Она покажет, где какой проводник, но лучше всё же подписывать концы кабелей. И затем, самое главное, необходимо подать напряжение и проверить все линии. Обязательно, на бедующее,  промаркировать все линии, подписать щиток.

В заключение необходимо пригласить электрика для подключения Вашего электрощитка к общей распределительной общедомовой сети.

Итак подводя итог, можно кратко сформулировать последовательность действий и основные этапы:

1. Рисуем план квартиры, дома. Размечаем, где бы мы хотели видеть розетки, выключатели, освещение (люстры, бра, точечные источники света, светодиодную подсветку), где будет находиться электрощит. Наносим на план и параллельно можно сразу отмечать на стенах для удобства.
2. По плану делаем спецификацию – список того, что нам понадобится из материалов, количество, метраж кабеля и т.д.

Удобно, когда есть дизайн-проект, в котором это всё уже разрисовано, даны привязки, отметки, посчитано количество, метраж кабеля в спецификации и т.д.

Спецификация светильников из дизайн-проекта квартиры

3. Подсчитываем мощность всех электропотребителей, разбиваем на группы, высчитываем суммарную установленную мощность всех групп и их токи нагрузки (в теме данной статьи это подробно не рассмотрено, но в интернете предостаточно информации). Отметим лишь кратко, по установленной суммарной мощности, учитывая коэффициент спроса, рассчитываем номинальный ток в цепи, по нему выбираем сечение проводников. А для защиты цепей по номинальному току выбираем ближайший в большую сторону автоматический выключатель и/или УЗО и диф.автоматы. Разрисовываем схему щитка, размещаем все устройства защиты.
4. Закупаем все необходимые материалы и устройства
5. Крепим кабель открытым или закрытым способом, бурим отверстия для подрозетников, вмазываем их.
6. Расключаем концы кабелей на розетках, выключателях, распаячных коробках и, с другой стороны, заводим все кабели на щиток.
7. Проверяем работоспособность.

Разводка электрики в квартире,  цена которой достаточно не высока, может при самостоятельном монтаже стоить очень дорого, так как некоторые ошибки могут привести к необходимости повторного ремонта, а это и время, и материалы, и усилия. А иногда здоровье или даже жизнь!

Вместе с тем разводка электрики в новостройке своими руками это возможность всё сделать самому, проявить свой потенциал и в будущем повод гордиться собой и своей проделанной работой.

Разводка электрики в квартире

Программа проектирования электропроводки в доме

Составление схем – неотъемлемая часть работы электрика при монтаже новых электрических сетей. Для упрощения и автоматизации этого процесса используется программа проектирования электропроводки в доме. Существует достаточное количество приложений, оказывающих существенную помощь – специализированная «программа» не только сэкономит бумагу и время, но и подскажет, если в составленную схему при расчетах закрадется ошибка.

Контент

• Платные приложения с демоверсиями
• Бесплатная программа для расчета электропроводки
• Пример работы в программе «Электрика»
• В итоге — когда нужны программы для создания схем

Платные приложения с демоверсиями

Казалось бы, специализированные программы — это исключительно прерогатива крупных разработчиков, которые делают ПО на коммерческой, платной основе. В какой-то мере так и есть – признанным лидером является программа AutoCAD, возможности которой позволяют не только чертить схему электропроводки, но и работать над проектами, требующими участия сразу нескольких специалистов. Созданная схема доступна каждому из них для внесения правок онлайн, которые сразу же будут доступны другим сотрудникам компании. Первоначальные версии программы позиционировались скорее как простая «электронная чертежная доска», но со временем она развилась в мощный инструмент, состоящий из нескольких блоков для специалистов разных областей, в том числе и электриков.

Отечественный аналог NanoCAD — это тоже программа для черчения, которая по отзывам пользователей имеет не меньший функционал, но приятно радует стоимостью, которая в несколько раз ниже, чем у AutoCAD.

Несмотря на то, что обе эти программы изначально были сделаны на платной основе, у каждой из них есть бесплатная версия, хоть и с урезанным функционалом.

Еще в таком виде позволяют нарисовать схему монтажа одно- или трехфазной электропроводки в квартире или для дома.

Графический редактор Eagle для электрических схем и чертежей печатных плат — также доступен в платной и бесплатной версиях. Программа позволяет работать в ручном и автоматическом режимах — а полноценная однолинейная схема подключения не проблема даже для бесплатной версии. В отличие от предыдущих программ, его можно использовать на ПК с операционными системами семейства Linux (NanoCad написан исключительно для Windows, также AutoCAD может работать с ИО или Android).

Elf — это целый комплекс САПР от компании «Лира-Сервис». Инженера-электрика заинтересуют такие возможности, как создание чертежной документации, большой набор условных обозначений и возможность использования своих, расчет прокладки труб в монолитно-панельных конструкциях, определение длины проводов и многие другие. Среди основных достоинств программы пользователи отмечают быстрое создание спецификаций и относительную простоту освоения функционала.

Вы также можете воспользоваться онлайн-сервисами, которые работают за определенную абонентскую плату, но гарантируют отличный результат работы и круглосуточную поддержку. Презентация одного из них, CAD5d, в следующем видео:

Бесплатная программа для расчета электропроводки

Помимо платных приложений для инженеров-проектировщиков существует изрядное количество бесплатных программ. Одни из них пишутся энтузиастами для собственных нужд, другие создаются в качестве альфа- и бета-тестов для проектов, которые после отладки станут коммерческими продуктами. Также есть приложения, которые написаны для свободного доступа и существуют за счет добровольных пожертвований пользователей, которым программа действительно облегчает процесс работы.

Из полностью бесплатных приложений для ПК заслуженной популярностью у пользователей пользуется программа для автоматизации проектирования электропроводки в доме — «Электрика».

Только базовые функции позволяют выполнять следующие действия:

• Рассчитать линию электроснабжения.
• Рассчитайте возможную потерю напряжения в сети.
• Выберите подходящий размер провода.
• Предсказать необходимое количество кабелей (плюс запас).
• Составьте схему электропроводки (с учетом мощности электроприборов и ламп освещения) и привяжите ее к поэтажному плану.

Кроме того, программа «Электрика» содержит отдельный модуль для расчета заземления частного дома или подстанции.

Mobile Electric — приложение для смартфонов на базе ОС Android — как и большинство программ из Google Play, бесплатное, но периодически будет показывать рекламу. При желании баннеры можно отключить, купив лицензию. Функционал «Мобильного электрика» позволяет выполнять все виды расчетов, которые приходится производить при проектировании электропроводки квартиры или дома, в чем дополнительную помощь оказывают встроенные калькуляторы и преобразователи, а также справочники. которые доступны онлайн и оффлайн (ПУЭ России, Украины, стандарты NEC 2011 и аналогичные документы).

Весь функционал подробно описан в Google Play, где приложение оценивается пользователями на 4,6 балла из 5 возможных.

QElectroTech — это небольшое, но функциональное настольное приложение, которое позволяет рисовать проводку для дома или рисовать схему электронной платы. Программа может быть установлена ​​на компьютеры под управлением операционных систем Windows, Linux или Mac OS X, имеет интуитивно понятный интерфейс и содержит обширную базу готовых элементов. Если какой-то детали еще нет в каталоге, то просто нарисуйте ее сами — программа сохранит ее для дальнейшего использования.

Процесс работы в программе в следующем видео:

Также многие электрики рекомендуют программу схема 1-2-3 — действительно удобное и бесплатное приложение. Единственный его существенный недостаток в том, что это специализированный инструмент для создания схемы электрощита дома — с помощью 1-2-3 создать полную схему электропроводки не получится. Если использовать программу по назначению, то это очень удобный инструмент, позволяющий произвести все необходимые расчеты, получить наглядный образ готового щита, создать и отправить на печать этикетки на все его элементы, как того требуют правила. ПУЭ.

В качестве альтернативы для аналогичных задач можно использовать XL Pro², XL Pro³ от Legrand или Rapsodie от Schneider-electric.

Пример работы в программе «Электрика»

Самое простое, что может сделать эта программа, это помочь рассчитать количество провода, необходимого для замены электропроводки в помещении. Режим подсчета включается из главного окна программы нажатием на кнопку «метровка», после чего откроется окно ввода исходных данных.

Программа покажет схематическое изображение помещения с нанесенными на чертеж размерными метками и для ввода числовых значений возле каждого из них есть окошко. Для расчетов потребуются следующие данные: длина, ширина и высота помещения, количество розеток и их высота от пола, количество осветительных приборов и необходимых к ним выключателей.

Программа рассчитывает количество кабеля, необходимого для одной отдельной комнаты — чтобы получить общее количество, расчеты необходимо повторить для каждой комнаты в комнате отдельно.

Когда все данные введены в соответствующие ячейки, программа сразу показывает готовый результат, к которому можно вручную добавить некоторое количество метража проводов про запас.

При этом нет необходимости записывать результаты расчетов — программа сама выводит данные по каждой комнате в отдельные ячейки — умеет запоминать длину провода на десять комнат и выдавать общее количество кабеля, необходимого для покупка для электромонтажных работ.

Наглядно весь процесс расчета на видео:

В результате — когда вам нужны программы для создания схем

Необходимо помнить, что такие программы являются системами автоматизированного проектирования (САПР) — они разработаны специально для автоматизации рутинных процессов, которые выполняются изо дня в день. Это означает, что нет смысла использовать такие приложения для разовой работы, ведь даже при использовании максимально удобного интерфейса в работе всегда будут нюансы программы, а электричество не прощает ошибок. Особенно это актуально для специализированных приложений, ведь зачастую только для того, чтобы задать необходимые параметры обработки и понять полученные результаты, нужны специализированные знания.

Онлайн-обучение AC/C Tech по обслуживанию квартир

Авторизоваться | Заявление о приеме

• Дом
• О нас
• Курс/программа
  Обучение и плата
• Курс
  Описания
• Академический
  Календарь
• Профессиональный
  Разработка
  • Сертификат Агентства по охране окружающей среды
  • Государственный жилищный инспектор
  • Домашнее энергосбережение
• Технический
  Сертификаты
  • Ремонт бытовой техники
  • Обслуживание электропроводки
  • Техническое обслуживание ОВиКВ
  • Внутреннее/внешнее техническое обслуживание
  • Введение в ремонт квартиры
  • Обслуживание сантехники
  • Обслуживание плавательного бассейна
• Степень
• Свяжитесь с нами

Программа технического сертификата по обслуживанию электропроводки предназначена для того, чтобы помочь учащимся развить передовые технические навыки и компетенции, связанные с установкой, ремонтом и обслуживанием жилых электрических систем. Учащиеся узнают, как диагностировать и ремонтировать дуплексные розетки, настенные выключатели, осветительные приборы, цепи специального назначения на 120 В, цепи на 240 В и сушилки, цепи детекторов огня и дыма, а также цепи дверных звонков низкого напряжения. Учащиеся также узнают, как правильно устанавливать распределительные коробки, вспомогательные панели и/или панель главного выключателя. Кроме того, студенты узнают, как интерпретировать электрические чертежи, диаграммы и схемы. Акцент будет сделан на безопасном, эффективном и продуктивном ремонте.

Эта программа состоит из 2 курсов и 1 семинара.
ELE101 — Общее обслуживание электропроводки
ELE102 — Расширенное техническое обслуживание проводки
ELE103 — Обслуживание алюминиевой проводки (семинар)

Предварительных требований нет… но мы рекомендуем учащимся проходить курсы в указанной выше последовательности, и главным образом потому, что набор курсов разработан таким образом, чтобы основываться друг на друге.

AC/C TECH использует преобразование часов Карнеги в кредитные часы в академических целях; поэтому ниже приводится разбивка нашей программы обслуживания электропроводки:

Обслуживание электропроводки Программа технического сертификата	Лекция Часы		Лаборатория Часов		Интернатура Часы		Всего Часы
	Часы	Кредит	Часы	Кредит	Часы	Кредит	Часы	Кредит
Общее обслуживание электропроводки	20,0	1,33	10,0	0,33	15,0	0,33	45,0	2,0
Расширенное обслуживание электропроводки	20,0	1,33	10,0	0,33	15,0	0,33	45,0	2,0
Ремонт алюминиевой проводки (мастерская)	1,0	0,06	1,0	0,03	4,5	0,10	6,5	0,2
Всего	41,0	2,73	21,0	0,70	34,5	0,76	96,5	4,2

По завершении этой программы учащийся сможет:

• Объяснять устройство электрической системы.
• Осмотрите и замените неисправные дуплексные розетки, настенные выключатели и осветительные приборы.
• Объясните, как обслуживать распределительные коробки, вспомогательные панели и панель главного выключателя.
• Интерпретация процедур ремонта уникальных планов освещения и ответвлений цепей алюминиевой проводки.
• Разработка профессиональной документации о выполненных задачах и навыках работы с клиентами.
• Применение навыков обслуживания электропроводки в соответствии с отраслевыми стандартами и государственными нормами.

Выпускникам выдается технический сертификат по обслуживанию электропроводки.

Академический календарь

Студентам назначается один курс ежемесячно до окончания программы. Курсы не будут назначаться в течение июня, июля и августа, потому что администраторы квартирной индустрии предпочитают 100% участие в восстановлении освобожденных квартир в летние месяцы. Напротив, если учащийся не проходит курс, он/она может пересдать курс в июне, июле и августе. Этот отказ позволяет всем оставаться в графике для прохождения последующих курсов и получения диплома вместе.

В таблице ниже показано, как обычный учащийся будет продвигаться по программе.

Курс	Дата	Местоположение
ELE101 — Общее обслуживание электропроводки	ноябрь, 2023	Онлайн-обучение
ELE102 — Расширенное обслуживание проводки	декабрь, 2023	Онлайн-обучение
ELE103 — Обслуживание алюминиевой проводки (мастерская)	Январь, 2024	Онлайн-обучение

Описание курса

ELE101 — Общее техническое обслуживание электропроводки

Техническое обслуживание электрооборудования включает в себя поиск и устранение неисправностей электрооборудования в доме. Учащиеся узнают, как правильно устанавливать дуплексные розетки, настенные выключатели, осветительные приборы, дуплексные розетки, устройства GFCI, AFCI, датчики огня и дыма, специальные цепи на 110 В, цепи для диапазонов и сушилок на 220 В, цепи дверных звонков с низким напряжением и многое другое. Студенты также изучат основные принципы электричества, коды NEC, использование VOM и амперметра, а также советы по безопасности.

ELE102 — Расширенное обслуживание проводки

Этот курс развивает навыки обслуживания распределительных коробок, вспомогательных панелей и/или панели главного выключателя. Также рассматриваются установки потолочных вентиляторов, уникальные планы освещения в клубах, планы освещения снаружи здания и требования к электричеству в плавательных бассейнах. Кроме того, студенты научатся интерпретировать электрические чертежи и электрические схемы. ПРИМЕЧАНИЕ. Учащимся рекомендуется принести в класс электрические чертежи своих жилых или общинных помещений для анализа.

ELE103 — Обслуживание алюминиевой проводки (семинар)

Эта программа предназначена для того, чтобы помочь учащимся понять, как обслуживать ответвленные цепи алюминиевой проводки в соответствии с применимыми строительными нормами. Эта программа охватывает процедуры, которые будут способствовать повышению осведомленности о небезопасных условиях, предупреждающих знаках об отказе соединения, плановых проверках и надлежащих методах обслуживания. Акцент будет сделан на безопасном, эффективном и продуктивном ремонте.

Обучение и сборы

Товар	Описание	Стоимость
Стоимость обучения	2 курса по 250 долларов каждый, 1 семинар по 75 долларов	575,00 $
Необходимые книги	Национальный электротехнический кодекс 2017 г. согласно NFPA ISBN: 978-145591277-3 (печать SB) ISBN: 978-145591278-0 (LL Print)	118,95 $
	Электропроводка в жилых помещениях — 18-е издание На основе NEC 2017 года Рэя К. Маллина	80,00 $
Необходимые инструменты общего назначения	Пластиковый ящик для инструментов с замком, 25 футов. Рулетка, молоток на 16 унций, универсальный (коробочный) нож, универсальный стержень 15 дюймов, набор крестообразных и стандартных отверток, отвертка 6 в 1, разводной ключ 12 дюймов, замки канала 12 дюймов, плоскогубцы для шлицевых соединений 10 дюймов, игла 8 дюймов Носовые плоскогубцы, 8-дюймовые плоскогубцы, торпедный уровень, инструменты для зачистки проводов, кусачки и калибр для проводов, тестер розеток GFI, 6-дюймовый нож для обклеивания гипсокартона и ручная шлифовальная машина или шлифовальный блок.	218,43 $
Необходимые специальные инструменты	Измеритель VOM с защитой предохранителем	65,00 $
Необходимое оборудование для обеспечения безопасности	Тканевые перчатки, средства защиты глаз и респираторы от пыли	10,52 $
Униформа	Рекомендуется	160,00 $
	Общая стоимость	1 227,90 $

Примечание.
