Подключение проходного выключателя схема: Как подключить проходной выключатель с 2х и более мест

Содержание

Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения проходного выключателя для управления из 3х мест

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch — устройство для включения
и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

  1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
  2. С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

  1. относительно высокая стоимость;
  2. сравнительно низкая надежность;
  3. возможность ложных срабатываний;
  4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

  • Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
  • Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
  • Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
  • При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
  • Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Видео по теме

Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла24Не помогла1

Схема подключения проходного выключателя | КилоВатт


Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

  1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
  2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

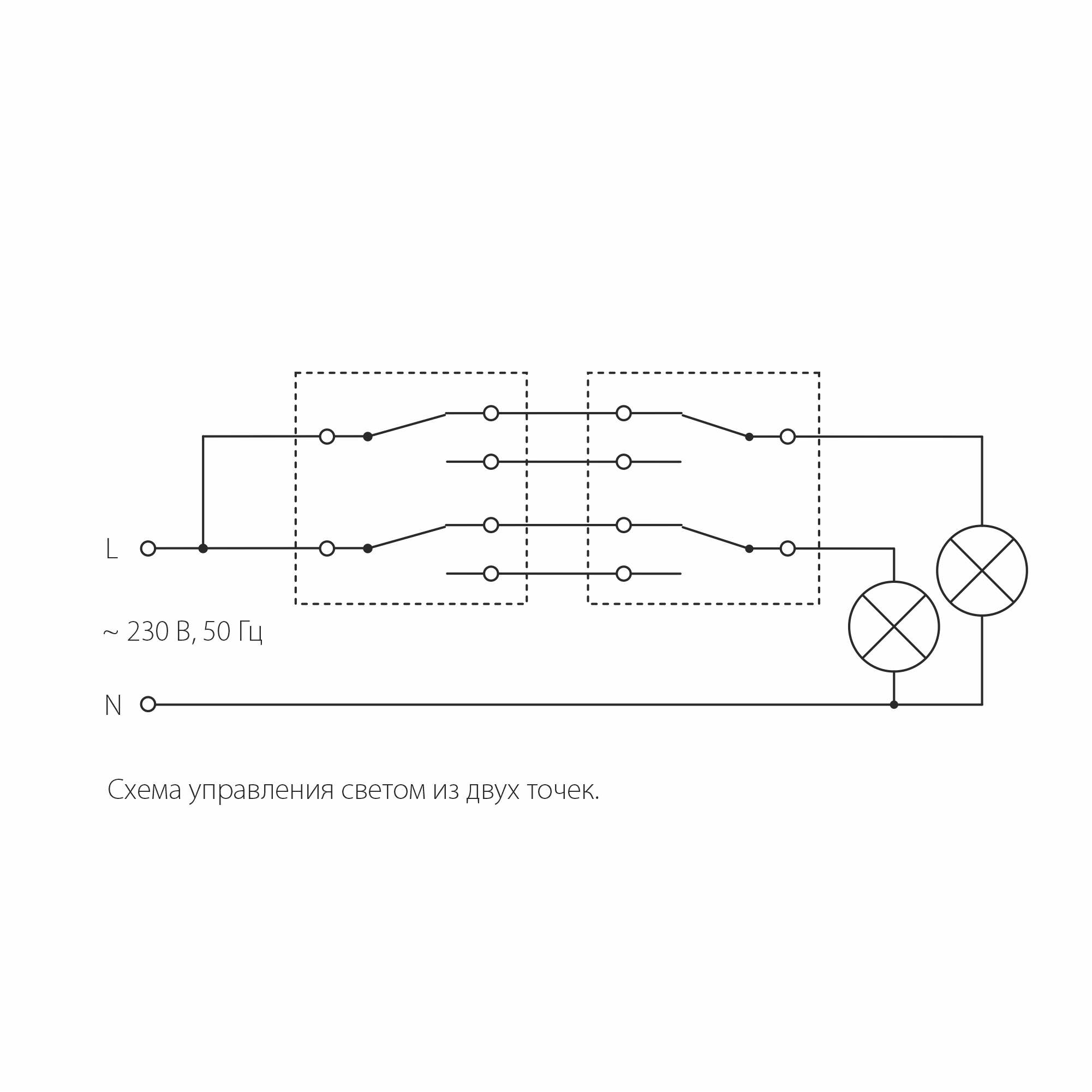

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

  1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

    Подключение двухклавишного проходного выключателя

  2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

    Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

Подключение проходного выключателя — схемы и способы

В домах и квартирах часто встречаются длинные коридоры и лестницы, и если выключатель находится только в одной их части, это очень неудобно. В этой ситуации отличным решением являются проходные варианты, которые позволяют контролировать освещение не только в начале и конце длинных темных помещений, но и даже на их середине.

Подключение такого устройства выглядит значительно сложнее, чем обычного. Благодаря инструкции и информации из данной статьи любой человек сможет выполнить монтаж проходных выключателей самостоятельно.

Подробнее о применении в быту

Поговорим о том, в каких конкретно случаях может возникнуть необходимость подключения проходного выключателя для управления осветительными приборами.

Здесь действует простое правило – там, где неудобно использовать классический вариант, стоит установить управление освещением из двух мест.

  • На лестничных площадках в подъездах – обычно устанавливается на первом этаже. Нажав на него, человек может спокойно подняться по хорошо освещенной лестнице. Однако выключатель при этом остается внизу, и выключить свет для экономии электроэнергии не представляется возможным.
  • Длинная коридорная система с несколькими выходами – включив свет на одном его конце, нужно иметь возможность выключить его на другом, чтобы свет не оставался бесполезно гореть, мотая драгоценные киловатты.
  • Уличные фонари вдали от дома – чтобы включить свет на улице в темное время суток, придется в темноте идти к лампочке. И потом для выключения фонаря вам придется возвращаться к нему вновь, а до двери дома идти в темноте.
  • Любое другое помещение или пространство помимо длинных коридоров.

В спальне у изголовья кровати – для того случая, когда человек уже лег в постель, забыв выключить люстру.

Длинный темный коридор – идеальное место
применения проходного выключателя

Подытожим – перекидной выключатель (или перекрестный) представляет собой устройство, которое позволяет управлять одним или несколькими светильниками из двух мест одного помещения, из разных комнат, а также используя для этого разные клавиши одного устройства. Выключатели, находящиеся в такой связке, работают одновременно, сообща и независимо друг от друга. Они помогают экономить электроэнергию, выключая ненужный свет после прохода человека через темные и большие помещения.

Принцип работы основан на разном количестве контактов в сравнении с обычным вариантом. Вместо двух контактов такой выключатель имеет три, вследствие чего переключает фазу из одного на остальные два поочередно.

Классическая схема подключения

Тип лампочек и прочих электрических приборов не играет здесь роли – схема подключения проходного выключателя из двух мест работает с лампами накаливания, люминесцентными и светодиодными аналогами, а также позволяет подключить любой другой бытовой прибор, который нуждается в таком выключателе.

Технология установки

Смонтировать перекрестный или проходной выключатель своими руками можно, однако он требует вдумчивого подхода еще в самом начале работы, это позволит не допустить опасных ошибок в соединении контактов.

Разработка его начинается еще на этапе прокладки кабеля. Здесь придется использовать трехжильный, а не двухжильный кабель, как это делается обычно. Если же в системе планируется установить большее количество выключателей, то придется и вовсе проложить четырехжильный.

Схема трехжильного кабеля

Для создания системы освещения, которая будет иметь две точки управления, необходимо купить два выключателя, оснащенных двумя режимами переключения и тремя контактами. Также можно переделать обычный выключатель. Конструкции должны иметь перекидную схему, это означает, что первый узел является общим для двух других. В одном положении выключателя он замыкает первый контакт, а в другом – последующий. Таким образом, замыкание трех контактов одновременно в данной схеме не реализуется.

Помимо кабелей также понадобятся:

  • Выключатели проходные одноклавишные.
  • Распределительный короб, который будет направлять ответвления кабелей и защищать важные узлы и контакты. Он будет установлен в каждом помещении, в больших помещениях их бывает даже несколько штук на одну лампочку.
  • Светильник или группа светильников на две и более лампы, которые соединяются друг с другом последовательно.

Классическая схема подключения

Каков принцип работы проходного выключателя, и какая у него схема? От источника электричества ноль сначала проводится через распределительную коробку, после чего сразу же подается на светильники, минуя выключатели. Фаза берется из того же источника, проводится через ту же коробку, что и ноль, и подсоединяется к общему контакту первой кнопки. Два других перекидных контакта от первого выключателя проводятся через распределитель и соединяются с аналогичными контактами на втором выключателе. Фаза общего контакта от второго переключателя сразу ведется на второй контакт светильника. Ниже визуально представлена эта схема включения для наглядного понимания того, как работает проходной выключатель из двух мест.

Классическая схема подключения двух проходных выключателей

На деле установка проходного выключателя имеет четкую последовательность, которую важно соблюдать для правильного и безопасного подключения:

  • Прокладываются трех- или четырехжильные кабели к местам, где будут стоять точки управления, а также к светильникам.
  • Устанавливаются выключатели таким образом, чтобы оставался доступ к их контактам.
  • К этим контактам подключаются проложенные ранее провода.
  • Монтируется один или группа светильников (допускается даже из 3 и более штук), они подключаются между собой к обычному, двужильному кабелю.
  • Выполняется монтаж распределительной коробки. Здесь важно, чтобы она располагалась максимально удобно для доступа к ее узлам в любое время. Длина проводов при этом должна оставаться минимальной, что бывает сложно осуществить для такого выключателя.
  • Вся схема соединяется так, как описано выше, подключение проходного выключателя к сети пока не выполняется. Все провода заводятся в распределительную коробку. Пока их прятать в стены не стоит, сначала нужно убедиться, что система будет работать.
  • После обесточивания дома или квартиры выполняется подключение проходных выключателей к самой сети. Все соединения тщательно и аккуратно изолируются. Подключаемую квартиру вновь нужно подсоединить к сети, сразу после этого проходные выключатели проверяются на работоспособность. Обращайте внимание на очаги тепла при соединении проводов – это признак плохого контакта. Если такое наблюдается, обесточьте квартиру снова и переделайте их.

Для проходного выключателя схема подключения на 2 клавиши выглядит иначе. Вместо двух выключателей используется один двухклавишный. Такая схема (на рисунке ниже) позволяет двум кнопкам создать управляемое включение двух групп светильников.

Схема подключения двухклавишного проходного выключателя

Если изначально был установлен трехконтактный двухклавишный или трехклавишный переключатель, то эта схема даст ответ на вопрос, как сделать проходной выключатель из обычного двойного или тройного.

Еще несколько советов по проведению работ, они актуальны и там, где будут устанавливать двухклавишный переключатель:

  • Тщательно проверяйте, где фаза, а где ноль. Ошибка чревата замыканием вплоть до пожара.
  • Квартиру желательно обесточивать полностью с помощью рубильников или тумблеров на счетчике. Локального отключения может быть недостаточно – даже при прерванной фазе на ноле все еще может оставаться остаточный заряд, а в совокупности с нарушениями заземления это может быть очень опасно, ведь вы работаете напрямую с основной электросетью.
  • Все контакты тройного проходного выключателя должны быть максимально качественными. Прочно, но аккуратно обжимайте их, изолируйте хорошей изолентой или прочной термоусадкой.
  • Все стационарные элементы (выключатели, светильники, распределительная коробка) должны быть жестко закреплены, не шататься. Обрыв проводов проходного двухклавишного выключателя (или любого другого узла) в процессе эксплуатации очень опасен.
  • Все провода должны быть подобраны очень тщательно. Используйте жилу из такого металла, который был взят за основу в проводах основной электросети.
  • Учитывайте мощность осветительных приборов, выбирайте кабели с таким сечением, чтобы был небольшой запас. Он будет амортизировать резкие перепады напряжения без повреждения структуры подключения двойного проходного выключателя.

Люди, которые впервые сталкиваются с проходными вариантами, могут испытывать неудобства, связанные с положением переключателей. Они не имеют четко определенного положения для включения/выключения, это иногда сбивает с толку. Положение переключателей на одной точке зависит от положения на другой, поэтому оно всегда будет разным. Быстро привыкнуть к такому поможет обращение внимания, прежде всего, на состояние света, а не на положение клавиш.

Немного об альтернативах

Если хозяева по каким-то причинам не могут установить проходные выключатели, им на замену приходят бистабильные реле и датчики движения. Реле используются там, где необходима очень длинная и сложная схема подключения проходного выключателя из трех мест (и даже из четырех и более). Датчики движения избавят от установки выключателей на одну лампу вовсе – они будут автоматически включать свет тогда, когда кто-то появляется в поле зрения его детекторов, и схема управления освещением из трех мест становится неактуальной. Здесь важно правильно настроить его чувствительность и время работы, будет неприятно, когда свет погаснет посреди лестничной площадки, и человек останется стоять в кромешной тьме. В таких случаях даже наличие проходного выключателя из трех мест не будет удобным.

Заключение

Подключив перекрестный выключатель, вы решаете сложную задачу по освещению длинных коридоров и больших помещений, делая их удобными и уютными. При этом перекрестный двойной проходной выключатель значительно экономит электроэнергию, оставляя свет включенным там, где это реально необходимо. К тому же его схема доступна даже неопытному человеку.

Схемы подключения различных проходных выключателей с 2-х мест

Подключение устройств

Существует несколько схем подключения этих подобных устройств, разные типы выключателей и разводок. Мы разберем самые популярные из них.

Управление из двух мест

Классическая схема подключения проходного выключателя на 2 точки подразумевает использование специализированных переключателей для проходных сетей с одной кнопкой. Они имеют один входной контакт и два выходных. Схема подключения следующая: от коробки на лампу подается ноль. Фаза уходит из коробки на единственный вход выключателя А. К выходным контактам подключается дополнительный кабель, который уходит на выходные контакты переключателя Б. Из Б через единственный “входной” контакт фаза уходит на лампу.

Принцип работы и устройство проходного выключателя очень простое. В первом переключателе всегда замкнут какой-то контакт. Вторым вы либо размыкаете цепь, либо соединяете ее. Пройдя через коридор, вы размыкаете цепь первым, что приводит к отключению светильника. На обратном пути вы включаете фазу одним и размыкаете ее вторым. Эта схема идеальна, если вам нужно включить один светильник или несколько, расположенных на общем кабеле.

Классическая схема подключения для двух устройств

Управление из двух мест несколькими лампами

Эта схема немного сложнее и требует большего количества работ. Подходит для крупных помещений, в которых работают несколько линий освещения. Данная схема подключения проходного выключателя потребует наличия двойных устройств (у них два входных и 4 выходных контакта). Разберем классический принцип подключения на основе двух линий освещения или люстры с двумя режимами работы.

Для создания подобной сети нужно последовательно соединить выходы первого переключателя с выходами второго. Они должны отключать фазу, чтобы при монтаже вас не ударило током. Ноль из коробки уходит на две линии освещения. Фаза из коробки уходит на вход переключателя А. Далее они коммутируются с Б посредством соединений кабелем (выходы соединяются, как было описано выше). Затем фаза уходит из Б на линии.

Принцип работы системы тот же, что и при однокнопочном соединении, просто используется две линии. Мысленно представьте, что у вас два отдельных выключателя и все станет понятно.

Управление из трех мест

Это уже довольно сложная система, которая потребует от монтажника мозговых усилий и навыков. Итак, как подключить проходной выключатель (схема подключения) для троих источников? Рассмотрим наиболее простой вариант, хотя имеются и более сложные. Для создания понадобится два проходных устройства с одной кнопкой (1 вход, 2 выхода) и одно перекрестное (два входа, два выхода).

Схема подключения различных вариаций

Ноль, как обычно, подается на светильники из коробки. Фаза из нее же уходит на вход в А и уходит через два выхода на два входа перекрестного переключателя. Затем она уходит через два контакта на два выходных в Б и через вход А подается на лампы. В принципе ничего сложного в этом нет, но главное — правильно проложить провода. Обычно подключение делается через коробку, а не по стенам, чтобы во время последующего ремонта не повредить кабеля (из короба делается отдельный выход на А, Б, С, они не соединяются друг с другом по горизонтальному кабелю). Хоть такое подключение и допускается, но его нежелательно использовать.

Используя двойной перекрестный переключаель и двойные проходные можно усложнить процесс, управляя двумя группами светильников из трех мест, но подобные схемы встречаются нечасто. Эти системы можно усложнять до бесконечности, добавляя новые двухклавишные или одноклавишные проходные выключатели.

Еще один совет – старайтесь делать отдельные линии освещения на каждую комнату или две комнаты. Это поможет вам избежать обесточивания всей системы при ремонте или замене элементов. К примеру, вам нужно поменять розетку в спальне. Вы обесточиваете ее на щитке, при этом в зале и на кухне у вас есть освещение.

Устройство и принцип работы проходного выключателя

Самым простым проходным коммутационным устройством является одноклавишный переключатель. По внешнему виду он практически не отличается от обычного устройства для выключения освещения, за исключением наличия внутренней схемы, которая, как правило, нанесена на обратной стороне корпуса.

Принципиальная схема подключения двух одноклавишных выключателей

Обычное коммутационное устройство выполняет замыкание и размыкание электроцепи на одном проводе схемы. Принцип работы проходного выключателя заключается в том, что клавиша механизма производит разрыв одной цепи и замыкание другой. Переброска контактов позволяет переключателям работать в паре и управлять одним и тем же осветительным прибором. Проходной выключатель может использоваться лишь в паре с другим аналогичным устройством. Можно использовать такой тип переключателя в качестве обычного, но в таком случае теряется смысл всей его конструкции.

В обычном устройстве коммутирующая пластина постоянно замкнута на одном контакте и при нажатии клавиши соединяется с другим, тем самым замыкая электрическую цепь. Устройство проходных выключателей предусматривает наличие третьего контакта, находящегося между двумя другими, и пластина подключает его поочередно, то к первой, то ко второй клемме, так что правильнее назвать такое устройство переключателем.

Группа контактов проходного выключателя

Совокупность контактов с пластиной переключения называют – группой контактов. Чтобы управлять освещением из двух разных точек достаточно всего лишь одной группы, из трех и более – придется воспользоваться двумя спаренными проходными переключателями.

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.


Виды клемм для соединения проводов: советы по выбору


Схема подключения УЗО: инструкция, методы, ошибки

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

  • вход соединяется с первым выходом;
  • вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Как сделать проходной выключатель самостоятельно и установить его?

Сразу стоит сказать, что несмотря на, казалось бы, небольшие отличия, проходной переключатель стоит намного дороже обычного. Поэтому многие умельцы, решив сделать управление освещением из нескольких мест, предпочитают мастерить такие устройства самостоятельно, тем более что для человека с руками, откуда надо, это не так уж и сложно. Итак, рассмотрим, как сделать проходной выключатель из обычного, который можно купить на любом рынке или в магазине электротоваров.

Переделка обычного переключателя в проходной не займет много времени

В принципе переделка обычного выключателя в проходной состоит в том, чтобы в схему устройства добавить третий контакт. Для этого желательно приобрести, а может у кого-то уже есть, два выключателя, на одну или пару клавиш, сделанных одним производителем.

Очень важно, чтобы переключатели были одного размера. Если будете приобретать двухклавишный выключатель, то нужно убедиться что у них есть возможность перемены клемм местами таким образом, чтобы разрыв и замыкание каждой из цепей осуществлялось независимо друг от друга

В результате должно получиться, что в одном положение клавиши будет включена одна цепь, а в другом – вторая.

Теперь рассмотрим поэтапно процесс переделки обычного выключателя в проходной.

Фото этапа
Описание процесса

Берем обычный накладной одноклавишный выключатель.

Отверткой аккуратно подковырнуть клавишу устройства (как правило, они оснащаются клипсами)

Осторожно выдавить из корпуса сердцевину выключателя.

Отжать зажимы корпуса внутреннего механизма выключателя.

Одну из клемм вынимаем из гнезда.

Переустанавливаем контакт напротив другого.

Устанавливаем на контакты «коромысло».

Собрать корпус обратно и переделка закончена.

Проходной выключатель можно сделать из двух обычных, расположив их рядом таким образом, чтобы один из них включался при нажатии на верхнюю часть клавиши, второй — на нижнюю. Клавиши соединяются пластиной, наклеенной поверх них. Между двумя контактами соседних выключателей устанавливается перемычка.

Перед тем как установить проходной выключатель нужно ослабить распорочные лапки, подключить провода в соответствии со схемой, вставить в монтажную коробку и обратно закрутить винты зажимов.

Более детально процесс переделки можно увидеть в представленном видеосюжете:

Watch this video on YouTube

Что такое проходной выключатель и его отличие от обычного переключателя

Проходной выключатель это устройство, позволяющее управлять одним источником освещения из двух и более мест. Схемы их подключения в электросеть немного сложнее, чем традиционных выключателей, так как подразумевается установка нескольких коммутирующих устройств.

В проходном одноклавишном переключателе три клеммы, а не две как в обычном выключателе

Освещение с проходными коммутирующими устройствами, как правило, монтируют на лестничных площадках, в спальных, длинных коридорах и садовых дорожках. Подобная схема дает возможность включить свет в одном месте и выключить в другом, не прибегая к первому выключателю.

Чтобы понять, чем выключатель отличается от переключателя, нужно сначала определиться с терминами.

Устройство обычного выключателя

Выключатель является двухпозиционным коммутационным устройством с двумя контактами для использования в электросетях с напряжением до 1 000 вольт. Это устройство не предназначено для отсечения тока при коротком замыкании, если только оно не оснащено дугогасителем. Бытовой коммутатор может быть предназначен для внутреннего и наружного монтажа.

На тыльной стороне проходного выключателя, как правило, нанесена схема подключения

Переключатель (он же дублирующий, проходной или перекидной выключатель) являет собой устройство, переключающее одну и более электроцепей на несколько других. Внешне он практически не отличим от обычного выключателя, за исключением наличия большего количества контактов.

Рассматривая вопрос, что это такое – выключатель проходной, стоит знать, что они как и обычные, бывают одноклавишными, двухклавишными и трехклавишными. Так же они сходны и по типу управления – клавишные, сенсорные, с ПДУ и т.д.

Где применяются?

Проходные выключатели – это коммутационные аппараты, при помощи которых можно управлять одним осветительным прибором из двух мест, благодаря чему они имеют довольно широкую область применения.

Такое управление освещением очень удобно в больших по площади помещениях, например, концертные и спортивные залы, либо длинные коридоры и туннели. Два выключателя устанавливают в разных концах помещения и из обеих этих точек можно включать и отключать светильники. То есть зашли в коридор, нажали клавишу выключателя при входе и загорелись лампочки в помещении, затем прошли через всю комнату, а на выходе уже второй выключатель отключает приборы освещения.

Особенно удобна и практична схема подключения проходного выключателя с 2-х мест в больших загородных домах, где имеются большие по площади гостиные и столовые комнаты, лестничные площадки и марши, освещение двора и садовых дорожек. Например, через такой выключатель можно подключить внешний фонарь, который освещает вход в дом. Вы включили фонарь с улицы, а когда зашли в дом, отключили его уже изнутри. И, наоборот, при выходе из дома на улицу, вы заранее включили уличный фонарь из помещения, а потом уже на улице выключили его.

Использование подобных коммутационных аппаратов помимо практичности, ещё приносит и экономический эффект, за счёт того, что уменьшается расход электроэнергии. Например, поднимаясь по лестнице, вы на первом этаже включите освещение одним переключателем, а на втором отключите другим. В случае если выключатель света при входе на лестницу стоит обыкновенный, то пока вы не спуститесь обратно, лампа будет гореть, а счётчик наматывать киловатты.

В обычных квартирах подключение проходного выключателя актуально в спальных комнатах, когда включив освещение на входе в помещение, отключаете его уже лёжа в кровати при помощи второго аппарата, установленного где-то рядом у изголовья.

Особенно удобно применение подобных переключателей в жилых помещениях, где имеются проходные комнаты.

Так что если вы планируете в доме ремонт или монтаж новой электропроводки, то обязательно обратите внимание на возможность использования проходного выключателя. Схема такого управления освещением действительно сделает вашу жизнь намного комфортней

Конструкция и принцип работы проходного выключателя

Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.


Включение света из разных мест не только очень удобно, но еще и позволяет довольно существенно экономить электроэнергию

Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом.  В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.

Несмотря на то, что опытные электрики на глаз смогут определить проходной выключатель, надежные производители выпускают изделия с нарисованной электрической схемой двойного проходного выключателя, тройного или одинарного, которая располагается под корпусом устройства.

Определить, что перед глазами именно одинарное проходное устройство, можно также при осмотре клемм с медными контактами. Их должно быть три. Для того чтобы убедиться, что клеммы между собой не перепутаны, следует воспользоваться мультиметром. Прибор следует поставить в режим подачи звукового сигнала и прозвонить его вход и выход. Если при касании к контакту мультиметр издает сигнал, контакт в этом месте присутствует.


Схема распределения связей в сети

Еще одним отличием от простого выключателя является наличие у проходного устройства трехжильной коммутации, а не двухжильной, как у обычного. Это своего рода переключатель, который перенаправляет напряжение от одного контакта на другой.

Проходные выключатели обычно работают в паре для управления за одним источником света. К каждому подводится ноль и фаза. Изменение положения клавиши выключателя способствует замыканию цепи, что заставляет загореться лампочку. При выключении первого или второго переключателя проводок фазы размыкается, а контакт парного выключателя замыкается, и свет гаснет. То есть когда на обоих устройствах клавиши находятся в одном положении, освещение включается, в разных — выключается.

Управлять освещением можно не только из двух мест, но и трех и более. Для этого в общую схему подключения проходного выключателя с двух мест необходимо добавить один или несколько перекрестных переключателей.

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Подключение двух устройств из двух точек

Схема предусматривает обустройство двух групп лампочек в начале и в конце помещения для удобства управления. Распределительный короб с целью экономии кабеля ставится рядом со щитком.

Последовательность действий и общие требования

Штробление стен

Пошаговый алгоритм монтажа предусматривает подбор провода с расчетом сечения  и длины, соединение проводов, распайку конструкции.

После подбора кабеля:

  1. Перфоратором высверливаются отверстия в кирпичной или бетонной поверхности. Работают коронкой, отступив от потолка 15-20 см.
  2. В вертикальном направлении на расстоянии 60-90 см от напольной поверхности просверливается ниша для 1-го подрозетника.
  3. С противоположной стороны проделывается штроба под второй подрзозетник.
  4. Кабель с большим сечением прокладывается от распредщитка к распределительному коробу.

  5. От короба до переключателей организуется линия из 2-х проводов с 3-мя жилами. Их сечение должно быть меньше.
  6. Для линии осветительных приборов применяются трехжильные кабели, уложенные согласно схеме.
  7. Выполняются петли по 30-40 см под плафоны.
  8. В распределительный короб и в подрозетики прокладываются концы кабеля.
  9. Корпуса помещаются в ниши, крепятся на гипсовую смесь.

После застывания гипса с концов снимается изоляционный слой, производится соединение провода, подключение светильников и розеток.

Инструменты и материалы

Для установки понадобится приобрести распредкороб, 2 внутренних подрозетка под бетонную и кирпичную стену, 2 устройства ДПВ, элементы освещения.  Монтаж переключательных приборов выполняется с использованием пассатижей, уровня, гаечных ключей, кусачек, канцелярского ножа, отвертки, клеммников, изоленты.

Сечение силового кабеля по мощности потребления группы

Монтаж двойного коммутатора осуществляется при помощи провода с 6-ю жилами. Допускается использовать разный тип маркировки – ВВГ, ПУНП, ВВП, MYN, но только с двойной изоляцией и медными жилами. Сечение изделий выбирается в соответствии с таблицей.

Мощность, кВтТок, АДлина, мСечение, мм2
14,634,51
2917,51
313,517,51,5
3,51624,52,5
41821,52,5
627234
836,5256

Цвет проводов побирается на основании СНиПа, ГОСТА Р-50462-92  и гл. 1 ПУЭ:

  • нейтраль – синего или голубого цвета;
  • заземление – желто-зеленое;
  • фаза и точки ее коммутации – черный, красный.

Иногда разрешено применять белую фазу.

Соединение проходного двухклавишного выключателя для управления из 2-ух мест

Принцип подключения проходных выключателей

Реализовать схему подключения двухклавишного проходного выключателя на 2 точки целесообразно до работ по внутренней отделке комнаты. Она выполняется пошагово:

  1. Проделывание штроб – одной от ПВ к распределительному коробу, двух – в обратном направлении, одной – от распредкороба до осветительных приборов.
  2. Выбор проводников для участка от распредкороба до первого переключателя. Подойдут 2 кабеля с 3-мя жилами или 3 кабеля с 2-мя жилами.
  3. Подводка двух жил для подачи напряжения на первый выключатель, а остальных четырех – на второй через распределительный короб.
  4. Подсоединение на второй ДПВ в штробе 3-х двужильных кабелей. Две жилы следует направить к источникам света, оставшиеся 4 – на первое переключающее устройство.
  5. Подключение на осветительный прибор 1-2 нулевых проводников.
  6. Прокладка двухжильного кабеля питания к распределительному коробу.

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

  • В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
  • В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

Управление освещением с трех мест

Очень часто при более больших расстояниях используют вариант с тремя переключателями. Для этого необходимо использовать дополнительное оборудование. Конструктивно они отличаются двумя контактами, которые идут на вход и выход.

Схема выглядит немного сложнее, но принцип действия переключателей остается точно таким же. Для этого осуществляют следующие мероприятия:

  1. Нулевой провод также подсоединяют к источнику света.
  2. Провод фазы подключают ко входу одного из переключателей.
  3. От светильника подсоединяют провод ко входу второго проходного выключателя.
  4. Два выходных провода из обоих проходных устройств подключают к перекрестному механизму.

По такому же принципу можно сделать схему на 4 и более выключателей. В этом случае по краям все равно будут находиться проходные устройства, а остальные элементы располагают между ними.

Формат работы перекрёстного коммутационного аппарата

Перекрёстный выключатель способен функционировать только в связке с двумя проходными. Этот коммутационный аппарат выполняет задачу переключателя линий, то есть попеременно отключает одну цепь и включает другую.

Одну лампу можно включать и выключать из трёх мест

Особенности монтажа нестандартных выключателей

Установка перекрёстных коммутационных аппаратов осуществляется по правилам:

  • подключение выполняют с помощью проводов с четырьмя или (в исключительных ситуациях) с двумя жилами, которые хорошо оплетены изоляционным материалом;
  • переключатель с одной или несколькими клавишами монтируют лишь при необходимости иметь аппарат, способный гасить свет и в конце, и в начале длинной комнаты;
  • к монтажу перекрёстного выключателя приступают в тот момент, когда по дому прокладывают провода, которых должно быть много, ведь система требует подсоединения нескольких контактов.

Последний пункт считается недостатком перекрёстного выключателя: большое количество проводов может стать причиной пожара. Но такой коммутационный аппарат отличается неоспоримым достоинством — долгим сроком службы, что обусловлено высокой износостойкостью. Поскольку контакты перекрёстных выключателей замыкаются с большой частотой, чего нельзя сказать о соединениях обычных или проходных аппаратов, их перемычки создают из материала, который отлично противостоит коррозии. Обычно в качестве этого сырья берут легированную сталь или медь. Перемычки перекрёстных выключателей обязательно покрывают защитной оболочкой, не позволяющей оседать конденсату и пыли.

Схема подключения проходного выключателя

Сегодня проходные выключатели пользуются большим спросом, так как создают определенные удобства в управлении освещением. Они позволяют включать и выключать свет в помещении из разных мест. Внешним видом они похожи на обычные выключатели, но существенно отличается их схема подключения. Данная статья поможет вам самостоятельно подключить проходной выключатель у себя дома. Здесь вы найдете подробные схемы, разные варианты прокладки проводов и соответствующие рекомендации.

Проходные выключатели как и обычные устанавливаются в стандартные круглые коробки, поэтому тут вопросов не возникает.

Проходной выключатель или его еще называют перекидным выключателем имеет три контакта подключения. Это один для приходящего фазного проводника. Обычно он маркируется на корпусе буквой «L». Два других контакта обозначаются «1» и «2» и предназначены для подключения отходящих проводников.

Проходной выключатель представляет собой перекидной контакт. Тут, в любом положении всегда замкнут один из его контактов, в отличии от обычного выключателя, где контакты замыкаются или размыкаются. В нем при нажатии на клавишу происходит переключение на другой контакт. При повторном нажатии клавиши происходит обратное переключение на первый контакт.

Далее для вас я подготовил картинки, чтобы наглядно показать суть работы проходного выключателя.

Ниже представлена простая схема внутренних контактов. Тут становится сразу видно, что фаза «L» замыкается на контакт «1» и при нажатии клавиши переключается на контакт «2».

Далее представлена простая схема уже с двумя перекидными выключателями. Тут клавиши у обоих выключателей находятся в одинаковом положении. Красные линии обозначают провода и контакты с наличием фазы, а синие без напряжения. Здесь видно, что сейчас цепь из контактов разомкнута и фаза не поступает на светильник.

Подходим мы к первому проходному выключателю, нажимаем его клавишу и видим, что его контакт перекинулся на провод «2». Цепь замкнулась и лампочка загорелась.

Проходим через длинный коридор и теперь нам нужно выключить свет. Для этого нажимаем клавишу второго проходного выключателя, установленного в его дальней части. У него контакт перекидывается на провод «1» и цепь размыкается. Лампочка гаснет. Можем смело идти дальше делать свои дела.

Теперь пришла домой супруга и ей нужно включить свет в коридоре. Она нажимает клавишу первого перекидного выключателя. Тут перекидывается контакт на провод «1» и цепь снова замыкается.

Затем она прошла через коридор, нажимает клавишу второго выключателя и свет гаснет. Эти действия могут происходить по кругу до бесконечности и в любой последовательности.

Далее я подготовил небольшой мультик ))), где показана работа двух проходных выключателей. Посмотрите на следующую схему внимательнее и подольше. Она начнет меняться. Нравится?

Схема подключения проходного выключателя

Суть схемы управления освещением с помощью проходных выключателей заключается в следующем. От питающей распределительной коробки или от щитка рабочий нулевой и рабочий заземляющий проводники идут сразу к светильнику. А вот фазный проводник, прежде чем попасть на светильник, должен пройти через оба проходных выключателя.

Ниже представлена типовая схема подключения проходного выключателя. Тут от распредкоробки необходимо проложить три 3-х жильных кабеля: это один к светильнику по потолку, второй к первому выключателю вниз по стене и третий ко второму выключателю по потолку и затем вниз по стене. Уже в распредкоробке произвести соединение нужных проводов друг с другом. На схеме красные толстые точки это скрутки (соединения) проводов. Расписывать отдельно по каждому проводку тут не буду, так как все понятно по схеме. Но если вам что-то не понятно, то пишите в комментариях и я попробую более подробно это рассказать.

Следующая схема подключения проходного выключателя немного отличается от предыдущей и имеет право на жизнь. Она актуальна если вы дома меняете полы и заливаете новую стяжку. Тут можно 2-жильный провод от распредкоробки и одножильный провод от второго выключателя проложить к светильнику по потолку. Провод, соединяющий оба перекидных выключателей, можно проложить по полу. Иногда такая схема становится предпочтительней, так как потолку бывает сложно прятать провода и необходимо проложить их там в минимальном количестве. тут вообще в распредкоробке будет всего три скрутки.

Вот и все проходные выключатели у нас подключены.

А вам понравилась данная статья и предложенные схемы? Пожалуйста напишите это в комментариях. Если понравилась и стала полезной, то буду дальше работать над сайтом и оформлять статьи таким же способом.

Не забываем улыбаться:

Вчера на лекции нетрезвый профессор показывал электромагнитные волны.
Половина студентов их увидела…

Схема подключения проходного выключателя с 3х мест

Схема подключения и принцип работы проходного выключателя

Давайте рассмотрим схему подключения и принцип работы проходного выключателя, или как его еще называют переключатель, так как многие зачастую думают, что он сложен по своей конструкции.

Управление лампой из двух мест

Представим, что у нас имеется длинная комната или коридор, на одном конце которого установлен проходной выключатель 1 (В-1), а на другом конце проходной выключатель 2 (В-2).

В нормальном состоянии у нас люстра не горит (переключающий элемент В-1 находится в положении 1.1–1.3, а В-2 в положении 2.1–2.2) нет замкнутого контура, по которому проходил бы электрический ток.

Рис 1. Схема управления источником света из двух мест.

Если переключить В-1 (не зависимо от того в каком он был положении вкл/выкл) то у нас образуется замкнутый контур по участку 1.1–1.2 – 2.2–2.1, в результате этого люстра будет гореть. При переключении В-2 (переключающий элемент проходного В-2 будет находится в положении 2.1-2.3) – люстра погаснет.

Управление лампой из трех мест

Управлять источником света (лампой, люстрой) можно не только из двух но и из трех различных мест (комнат). Для этого нужно немного модернизировать рассмотренную выше схему управления.

При необходимости управлять источником света (лампой, люстрой) из трех мест необходимо в схему добавить один перекрестный переключатель.

Работает схема следующим образом. В комнате 1 установлен проходной выключатель 1 (В-1), в комнате 2 устанавливается проходной выключатель 2 (В-2), в комнате 3 установлен перекрестный переключатель 3.

Рис 2 Схема управления источником света из трех мест.

На рисунке контакты выключателей расположены таким образом что лампа не горит. Представим ситуацию когда в комнате 1 кто-то переключает В-1. Образуется замкнутая цепи по пути 1.1-1.2-3(1)-3(2)-2.2-2.1 и лампа горит.

Если переключить В-2 в комнате 2 с положения 2.1-2.2 на положение 2.1-2.3 то цепь разомкнется и лампа гореть не будет. При необходимости включить свет в комнате 3 достаточно переключить перекрестный переключатель и лампа начнет гореть по цепи 1.1-1.2-3(1)-3(3)- 2.3-2.1.

Похожие материалы на сайте:

  • Подключения выключателя с подсветкой
  • Как установить проходной выключатель

Общая информация

Когда может быть неудобна классическая схема:

На лестничных площадках. когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.

В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.

Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.

В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.

У изголовья кровати. чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений. разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными. так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы. помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Какие бывают выключатели?

Существует много признаков, на основании которых можно классифицировать выключатели:

  • функциональность;
  • дизайн;
  • метод монтажа и пр.

Обязательным требованием, которому должно удовлетворять это приспособление, является использование для его создания ударопрочного материала высокого качества, который должен отличаться наличием гладкой поверхности. Для установки выключателей рекомендуется выбирать такие места, в которых к ним будет легко добраться. Подобные приспособления предназначены для эксплуатации в цепях скрытой и открытой электропроводки.

Сегодня немало представлено в продаже переключателей, которые имеют различное оформление и схему подключения. Наибольшее представительство имеют устройства, выполненные в классическом варианте. В то же время можно найти модели, благодаря которым можно придать интерьеру помещения необычный облик.

Благодаря широкому разнообразию в плане цветового решения выключателей, любой потребитель может подобрать для себя такое устройство, которое будет прекрасно гармонировать с мебелью, обоями и иными предметами интерьера. Особую группу образуют выключатели, оснащенные декоративными сменными панелями. Оценить все преимущества потребитель сможет уже сразу после установки выключателя. Именно по завершении монтажных работ, выполненных согласно схеме, выключатель может быть оборудован различными накладками.

Принято выделять следующие типы переключателей:

  • обычные;
  • проходные;
  • одиночные;
  • двойные;
  • тройные.

Мы же уделим внимание проходным переключателям, которые рассчитаны на подключение одной световой группы из двух и более мест

Способ №2. Одноклавишный переключатель

Если вы беретесь переделывать двухклавишный
выключатель в одноклавишный переключатель с конструктивным изменением положения
клемм, желательно использовать два коммутатора одного типа или хотя бы схожие
по конструкции и размеру

Обязательно обратите внимание, позволяет ли
конструкция развернуть подвижную контактную группу выключателя таким образом,
чтобы в первом положении они замыкали один контакт, а во втором
противоположный

Порядок изготовления проходного выключателя с одной клавишей заключается в следующем:

  1. Перед выполнением монтажных работ обязательно отключите электропитание на соответствующем участке цепи. Если вы отключаете только один автомат, обязательно проверьте отсутствие напряжение индикатором.
  2. Если вы собираетесь снять действующий выключатель из коробки, сначала снимите фальшпанель и удалите фиксаторы. Затем ослабьте узлы крепления в коробке, достаньте сердцевину. Открутите провода подключения и удалите коммутатор из цепи освещения.
  3. Если вы используете новый выключатель, можете пропустить предыдущий пункт. Тогда сразу переходите к демонтажу электрических контактов с полимерного или керамического основания.
  4. При помощи отвертки разберите устройство, отделите металлические пластины – перекидные контакты.

Рис. 3. Разберите выключатель

В зависимости от конструкции выключателя
вам понадобится открутить болты, вытянуть пружины из станины или расцепить
замок.

На
керамическом или полимерном основании расположены неподвижные контакты. Одни из
них потребуется развернуть на 180°, чтобы при переключении клавиши замыкался
второй контакт.

Рис. 4: разверните один из контактов

Но такая манипуляция возможна не на всех
коммутаторах, в некоторых вариациях придется доработать контакты – припаять
дополнительную шину, чтобы удлинить ламели. Поэтому  в каждой модели нужно детально разобраться.

На
вводе фазного провода установите перемычку, чтобы приравнять потенциал на обеих
клеммах.

Рис. 5: установите перемычку

  • Ту
    же процедуру повторите со вторым выключателем, чтобы получились два проходных.
    Соберите все элементы в обратной последовательности, но вместо двух клавиш
    установите одну, которая по габаритам сможет свободно двигаться на имеющемся
    креплении.
  • Установите
    оба переключателя в коробки под них. От выходных клемм одного подключите
    провода к аналогичным контактам другого. Пары контактов должны соединяться
    отдельными проводами.

Перед вводом в работу, желательно проверить качество замыкания при переключении. Для этого прозвоните цепь на обе пары контактов —  у вас должно получиться практически нулевое сопротивление в обоих вариантах.

В противном случае клавиша одного из проходных выключателей неплотно прилегает в определенном положении, соответственно, выключатель нужно будет перебрать и устранить неполадку. Если вы планируете прокладывать проводку, актуально использовать трехжильный провод  таким будет гораздо удобнее работать.

Монтаж распределительной коробки

Все провода при монтаже ДПВ необходимо концентрировать в распределительной коробке. Это уменьшит количество штроб и упростит обслуживание электропроводки в случае изменения количества светильников или схемы их переключения.

Желательно размещать распредкоробку между двумя концевыми выключателями на уровне расположенного по центру комнаты осветительного прибора. Однако окончательный выбор места монтажа проводится исходя из конкретной конфигурации помещения и особенностей размещения элементов электрической схемы.


Самозажимные клеммы обеспечивают плотное соединение, сила которого не изменяется со временем. Они безопасны и просты в эксплуатации

Худший вариант соединения проводов в распредоробке – обычная скрутка с изолентой. Такой способ может привести к нагреванию изоляции и последующему возгоранию. Лучше всего соединять жилы с помощью специальных клемм, потому что они обеспечивают легкость монтажа и последующего обслуживания.

Как подключить проходной выключатель — схема управления светильником из 3 мест

В определенных случаях возникает необходимость обеспечить не два, а более пунктов управления светильниками. Например, свет на лестнице многоэтажного дома должен включаться и выключаться на каждом этаже. Та же ситуация с длинным коридором, в который выходят двери нескольких комнат.

Реализовать такую схему можно, но понадобятся кроме простых проходных выключателей еще и перекрестные выключатели. В таких выключателях уже не три, а четыре контакта – два входных и два выходных, представляющих собой две пары одновременно переключаемых контактов. Соответственно и подводить к таким выключателям нужно четырехжильный провод.

Проходной выключатель схема подключения — управление светильником из 3 мест

В такой схеме управления используются обычные проходные выключатели на первом и последнем пункте управления светильниками и перекрестные – на всех остальных.

Количество пунктов управления не ограничено, возрастает только сложность коммутации в распределительной коробке из-за большого количества подводимых к ней проводов. И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы в них просто запутаетесь.

Принцип подключения таков – выходная пара контактов первого проходного выключателя соединяется с проводами, идущими к входной паре следующего перекрестного выключателя и так далее, вплоть до последнего проходного выключателя, общий контакт которого соединяется с проводом, идущим к светильнику. Фазный провод подключается к входному контакту первого выключателя, а второй провод от светильника – к нулю распаечной коробки.

К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному – четырехжильный.

На представленной схеме показано подключение трех пунктов управления светильниками, состоящих из одного перекрестного и двух проходных выключателей.

Небольшое разъяснение к схемам подключения

Давайте рассмотрим, как же работает схема подключения проходного выключателя. В представленных схемах использованы следующие элементы: соединительная коробка, лампа, проходные выключатели и соединяющие провода, в качестве которых, в процессе установки, применяют различные по конструкции кабели.

Первая из предложенных схем представляет собой подключение проходного выключателя, при котором управление осуществляется из двух различных местоположений, данный тип схемы считается достаточно простым в исполнении.

При таком виде подключения один провод, являющийся нулевым, направлен от источника электричества к лампе через соединительную коробку. Второй же, являющийся фазным, также через соединительную коробку направлен к контакту выключателя.

Таким образом, две пары контактов выключателей соединены между собой. Для загорания лампы, фаза подается к светильнику с общего контакта второго проходного выключателя.На второй схеме представлено подключение проходных выключателей вместе с перекидным или перекрестным. При такая схема дает возможность управлять освещением из трех различных мест.

Со схемой подключения разобрались, теперь подробнее об ее монтаже. Он заключается в установке проходных выключателей и дальнейшей прокладке от них трехжильных кабелей. Также устанавливают, соединенные параллельно, лампы, от которых отходит двухжильный кабель.

Вместе с тем, монтируем также и соединительную коробку, куда прокладываем кабели от: переключателей, лампы, и источника электропитания, для соединения их между собой, в соответствии с вышеобозначенной схемой

При этом следует обратить внимание на выбор подходящего места монтажа соединительной коробки, беря в расчет длину используемых кабелей

Похожие материалы на сайте:

Подключение двухклавишного выключателя с розеткой

Одним из путей экономии при прокладке проводки является применение совмещенных устройств. Одним из самых распространенных является блок, содержащий выключатель и розетку в одном корпусе. Выпускают блоки с вертикальным или горизонтальным расположением устройств.

Самым важным преимуществом такого устройства считается экономия материалов и времени на монтаж. При раздельной установке, необходимо дважды штробить стену, сверлить два отверстия под монтажные коробки и закупить больше кабеля и электроустановочных изделий.

Помимо преимуществ, монтаж блока выключателя с розеткой имеет и недостатки:

  • при установке монтажной коробки в бетонной/кирпичной стене необходимо приложить гораздо больше усилий, так как она имеет форму овала, а не круга;
  • при поломке одного из составляющих нужно менять весь блок.

Как подключить?

Существует две схемы подключения двухклавишного выключателя к розетке внутри единого корпуса:

  1. из распределительной коробки на розетку приходит двужильный кабель. От фазного провода розетки идет перемычка на ввод двухклавишного выключателя. С выходов выключателя провода идут на светильники;
  2. питающий кабель из распределительной коробки приходит фазным проводом на ввод выключателя, а «нулем» – на розетку. С одного выхода выключателя фаза поступает на розетку, которая функционирует только после замыкания контакта выключателя. Второй выход подает напряжение на светильник.

Подводя промежуточный итог, можно рекомендовать использование совмещенного блока розетка-выключатель в подсобных помещениях (сарай, подвал, гараж, бытовка). В этом случае выключатель подает напряжение на осветительный прибор, а второй клавишей питает розетку, в которую можно включить электроинструмент, вентилятор или радиоприемник. В жилых комнатах оптимально применять раздельные устройства, так как вид сетевого шнура, спускающегося с высоты выключателя, не украсит ни одну комнату.

Инструмент и расходные материалы

Для полноценной работы потребуются:

  • Отвертка крестовая.
  • Отвертка-индикатор.
  • Перфоратор с коронкой.
  • Устройство для снятия изоляции или нож.
  • Бокорезы.
  • Уровень.
  • Провод.
  • Подрозетники.
  • Алебастр.

В тех местах, где будут стоять выключатели, при помощи перфоратора сделайте коронкой отверстия для подрозетников. Если строение новое, то нужно будет установить и распредкоробки. Дальше в ход идет штроборез. Можно, конечно, и по-другому сделать штробу, но если нет желания получить море пыли, то используйте только этот инструмент.

Для двойного выключателя, устанавливаемого при входе, потребуется пятижильный кабель (можно 5 одножильных, или двух и трехжильный). А ко второму нужно подвести шестижильный провод (протяните 2 трехжильных), затянуть его в гофру и закрепить в стене. Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения устройства. Снимите с него немного изоляции (сколько нужно для подсоединения).

Посередине отверстия, проверив уровнем, прочертите горизонтальную линию и, сделав небольшой замес алебастра, установите с ним подрозетники так, чтобы боковые дырочки под шурупы совпадали с прочерченной линией – это поможет ровно установить выключатели.

Обесточьте электропроводку! Сделайте подключение по схеме, предварительно определив отверткой-индикатором, какой провод подключен к фазе. Закрепите выключатели и пользуйтесь.

Управление из трех точек

Даже подсоединение проходных устройств, имеющих три точки, своими руками организовать вполне возможно без помощи профессионалов. Когда такой способ применяется?

Например, при включении и выключении света возле входной двери с разных этажей или из нескольких комнат. Мест для монтажа нескольких выключателей по дому можно найти массу.

Третье проходное устройство зачастую имеет отличие по конструкции с простыми маршевыми выключателями.

Оно снабжено «перекрестным прибором», что допускает простой доступ для 3х схем.

Прибор вполне может выполнять функции транзитного прибора. Он не сказывается на работе остальных выключателей и при этом цепь сама замыкается.

То есть, на первом и последнем пункте управления мы можем брать обычные выключатели, а между ними – перекрестные. Здесь возможно подобрать даже больше трех мест.

Увеличивается лишь запутанность коммутации в коробке, поэтому проводящие материалы лучше маркировать, в противном случае схема окончательно станет непонятной.

Элементы и составные части схемы подключения

В состав данной схемы входит соединительная коробка, осветительные приборы, переключатели и провода. В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников. Выключатели, используемые в схеме, разделяются на проходные и перекрестные. В свою очередь, проходные переключатели могут быть перекидными, дублирующими или лестничными. Их монтаж занимает гораздо больше времени, по сравнению с обычными выключателями.

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. В любом положении клавиш такого переключателя соединение электрической цепи не прерывается, происходит лишь переключение контактов. Переключающий механизм в проходных выключателях расположен по центру контактов.

Приборы могут быть одно- или двухклавишными. Во втором случае два устройства объединяются в одно при наличии шести контактов. В схемах нередко используются одноклавишные переключатели света, не различающиеся между собой. Каждый из них оборудован тремя контактами. У первого прибора к одному контакту подключается фазный провод, а к двум другим – промежуточные провода. У третьего выключателя, наоборот, к одному контакту присоединяется промежуточный провод, а к двум остальным – выходные фазные линии.

Переключатель устанавливаемый посередине, выполняет функцию перекрестного выключателя. У него имеется четыре контакта, от которых идет по два провода к каждому перекидному выключателю № 1 и № 3. В случае замыкания промежуточного электропровода на любом из перекидных устройств, произойдет включение света. При изменении состояния клавиши цепь разрывается и свет гаснет. Если возникла необходимость увеличить количество точек управления светом, достаточно добавить перекрестные выключатели в необходимом количестве в имеющуюся цепь.

Для правильного выполнения монтажа системы управления, необходимо соблюдать определенные рекомендации. Если в помещении уже имеется электрическая сеть, то к дублирующим переключателям нужно подвести отдельные сети открытого или закрытого типа. Во втором случае в стенах нужно делать штробы. Может понадобиться специальный инструмент и строительный гипс для крепления гофрированной трубы. Прокладка новых линий выполняется трех- или четырехжильным кабелем.

Конструкция особого коммутационного аппарата

От перекрёстных выключателей отходит четыре, а не три контакта, как у большей части обычных блоков по контролю подачи света. За счёт этого коммутационный аппарат способен в один и тот же час проводить ток или пресекать его поступление по двум контактам. Таким образом, происходит синхронное замыкание или размыкание нескольких линий, питающих осветительные приборы.

Типы перекрёстного выключателя

Коммутационные аппараты для проведения тока в осветительные приборы классифицируют по принципу работы. Таким образом, перекрёстные выключатели бывают:

Классификация по методу установки

Если брать во внимание способ монтажа, то перекрёстные выключатели можно разделить на следующие типы:

  • накладные или наружные, устанавливаемые на поверхности стены и не требующие сооружения специальных лунок и вставки дополнительных блоков;
  • встроенные, монтируемые в толще стены, где проделываются необходимые отверстия, и используемые для разводки электрических проводов.

Обычно пользуются накладными перекрёстными переключателями, так как они никогда не становятся препонами для проведения в доме дизайнерского ремонта или отделочных работ. Зато хозяева домов, установившие встроенные коммутационные аппараты, остаются довольны невосприимчивостью выключателей к механическим воздействиям.

Сравнение со стандартным и проходным выключателем

У обычного выключателя две позиции, и обе ответственны за подачу или блокировку электрического света в лампу или другой прибор. Конструкция этих коммутационных аппаратов специфична: для включения и выключения света выделено по одному контакту.

Система состоит только из распределительной коробки, светильника и выключателя

Проходные выключатели отличаются тремя контактами, отчего могут контролировать освещение одного объекта из нескольких мест. Получается, используя эти коммутационные аппараты, можно зажечь лампу, находясь на одном участке комнаты, и погасить, стоя в другом месте. Поэтому проходные выключатели привыкли монтировать на стенах в разных концах коридора с большой протяжённостью, в проходных комнатах и в спальне по обе стороны кровати для двух человек.

Использование двух проходных выключателей подразумевает прокладку большого количества проводов

К использованию перекрёстных выключателей прибегают, когда хочется управлять осветительными приборами из большого количества зон. Если посмотреть на конструкцию, то можно заметить сходство с проходными коммутационными аппаратами. Но, в отличие от них, перекрёстные выключатели укомплектованы дополнительными контактами. При необходимости контролировать подачу света из трёх точек между двумя проходными коммутационными аппаратами устанавливают один перекрёстный выключатель с двумя клавишами, регулирующими функционирование всех остальных звеньев электрической цепи.

Перекрёстный выключатель усложняет систему, но зато упрощает управление освещением

Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа

В частных домовладениях технологию управления светом с двух разных мест уже давно используют. На маршрутах от калитки до дома, возможны участки с лестницей или другими препятствиями, где в темное время суток требуется подсветка. Удобно открыть калитку включить освещение дорожки, пройти к дому, подняться по лестнице и не возвращаясь выключить освещение во дворе. Как это делается на практике, монтаж начинается с разметки:

  • маршрутов прокладки кабелей;
  • мест установки проходных выключателей;
  • места установки распределительной коробки.

Один из рациональных вариантов, установить распределительную коробку и первый переходной выключатель в прихожей, рядом с распределительным щитом. Удобно будет проложить кабель питания и пользоваться, управлять освещением во дворе, не выходя из дома. Второй проходной выключатель логично будет, поставить на заборе с внутренней стороны двора возле калитки. При входе вы сразу сможете включить свет, войдя в прихожую дома выключить.

В качестве осветительных приборов можно использовать декоративные фонарные столбы, которые всегда есть в продаже в крупных магазинах электротоваров. В большинстве случаев 3-5 в зависимости от расстояния маршрута в частных домах бывает достаточно. Проводку желательно прокладывать по земле в траншее через пластиковые трубы диаметров 5-6 мм, на глубине 30-50 см независимо от климатических условий региона. Копать ниже глубины промерзания не имеет смысла, это не водопровод замерзать нечему. Главная цель спрятать электрическую проводку, защитить ее от механических повреждений и создать приятный глазу интерьер во дворе. Подключение ламп фонарных столбов делайте по параллельной схеме, в этом случае при неисправности одного светильника остальные будут работать.

В новом строящемся доме две штробы, коммуникационные отверстия можно предусмотреть и проложить заранее. В старых домах при ремонте в прихожей можно сделать скрытую проводку для проходных выключателей. Если нет необходимости делать ремонт в прихожей, проложите наружную проводку, используя кабель каналы, они аккуратно прокладываются, выглядят очень эстетично, расцветка пластика бывает любая.

Подобрать можно к любому интерьеру, даже под темные и светлые породы дерева. Кабель нужно использовать с медными проводами сечением от 0,75 до 1.5 мм. Провода в коробку заводите на 10 — 15 см, для расключения изоляцию снимайте на 3см, для скрутки и обеспечения надежного контакта достаточно.

Можно на две точки в конце и начале маршрута установить сенсорные датчики на движение к проходным выключателям это снимает проблему поиска в темноте выключателей. Такое подключение требует отдельной темы для рассмотрения. Подключайте по вышеописанной схеме, двор будет красивый и пользоваться удобно.

Принцип работы проходного выключателя

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

  • Вход подключен к выходу 1;
  • Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

Такой вид имеет переключатель с тыльной стороны.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах

В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Вариант управления освещения с трех точек

Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.

Схема электрическая включения лампы из трех мест.

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:

  1. Нулевой провод подключается к одному из проводов лампы.
  2. Фазный провод подключается к входному контакту одного из проходных выключателей.
  3. Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
  4. Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
  5. Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.

Схема та же, но показано более доходчиво, куда именно подключать провода.

К каким клеммам подключаются провода.

Примерно так следует развести провода по помещению.

На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.

Схема организации вкл/выкл лампы на 5 точек.

Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

Технические характеристики

Купить перекрестный выключатель можно в любом электрическом магазине, цена зависит от модели и фирмы-производителя. Рассмотрим характеристики нескольких известных переключателей.

ABB Basic 55 белый:

Номинальное напряжение сети, В220-250
Максимально допустимый ток, А10
Частота, Гц50
КонтактыПосеребренные, устойчивы к воздействию влаги и пара
КорпусИз термопласта
ЦенаОт 10 у. е.

Перекрестный Schneider Electric SDN:

Напряжение, В250
Ток, А10
Номинальная мощность, Вт2300
ЗащитаIP20
Стоимость, у. е.От 3

Legrand Valena (его аналог Anam):

ТипОдноклавишный
Максимальное напряжение в сети переменного тока, в230
Ток, А10
МатериалПоликарбонат
Частота, Гц50–60
Стоимость, у. е.От 4

Viko Carmen (по характеристикам и цене у Вико есть китайский аналог – Макел):

Допустимое напряжение, В220–250
Ток, А10
МатериалПластик
КонструкцияВстроенный двухклавишный
ЦенаОт 1 у. е.

Lezard Nata:

Напряжение сети, В220
Ток, А10
ТипНакладной одноклавишный
Частота, Гц50
МатериалПластик
Цена, у. е.От 3

Список источников

  • stroy-okey.ru
  • www.asutpp.ru
  • sovet-ingenera.com
  • stroyday.com
  • elektro.guru
  • electricvdome.ru
  • kachestvolife.club
  • www.stroitelstvosovety.ru
  • www.stoydiz.ru
  • electricremont.ru
  • electric-220.ru

Поделитесь с друзьями!

Схема подключения проходного выключателя с 2х мест: инструкция

Наличие одного выключателя в большом помещении может доставить серьезные трудности при включении и выключении света. Придется преодолевать большое расстояние, чтобы нажать на заветную кнопку. В такой ситуации лучше отдать предпочтение проходному выключателю, устройство которого допускает включение и выключение освещения сразу из нескольких мест. Предлагаем ознакомиться с отличительными особенностями данного устройства, а также с тем, как выглядит схема подключения проходного выключателя с 2х мест. После этого выполнить необходимые работы собственными силами не составит особого труда.

Внешний вид проходного выключателя

Содержание статьи

Что такое проходной выключатель и его отличительные особенности

Для начала стоит определиться с тем, что это такое проходной выключатель. Так называют коммутационные аппараты, используемые для управления из двух или более мест одним осветительным прибором. Именно поэтому такие устройства пользуются популярностью при монтаже системы освещения в помещении большой площади.

Достаточно часто установку выключателей производят в длинных коридорах, концертных, спортивных залах или лестничных маршах. Установив два выключателя на значительном расстоянии друг от друга, можно будет воспользоваться любым из них, чтобы отключить или наоборот включить освещение.

Подобные выключатели находят применение при монтаже системы освещения в загородных домах. Особенно если площадь гостиной достаточно большая, есть лестничный марш или большое количество садовых дорожек. В этом случае включать свет можно, находясь снизу лестницы, а выключать – на верхней площадке. Это не только позволит обезопасить поднимающегося или спускающегося по лестнице человека, но оптимизирует затраты на электричество.

Для помещений большой площади лучше предусмотреть два переключателя

В типовых квартирах такие аппараты тоже находят применение. Особенно в спальне. Очень часто один выключатель располагают непосредственно у входа в комнату, а второй у изголовья кровати. В этом случае можно будет отключить освещение в помещении, не вставая с кровати.

Многих интересует, чем выключатель отличается от переключателя? В первом случае при нажатии на клавишу происходит простое прерывание цепи. Нажатие клавиши на переключателе приводит к коммутации с одного на другой контакт за счет перекидывания контактов, и создания новой цепи. Благодаря этому и появляется возможность управления источником света из нескольких точек. Система, включающая несколько переключателей, называется проходным выключателем.

Устройство и принцип работы проходного выключателя

Прежде чем разбираться с порядком подключения, стоит узнать принцип работы проходного выключателя. В этом случае монтаж можно будет выполнить собственными силами без особых трудностей.

Внешне проходной выключатель практически не отличим от обыкновенного. При этом их функциональные возможности сильно отличаются. Конструктивное исполнение обычного прерывателя предполагает наличие двух мест для присоединения проводов. Первое используется для подключения контакта на входе, второе – на выходе. Внутри устройства находится подвижный элемент, который используется для размыкания либо замыкания контактов в момент нажатия клавиши.

Обычный выключатель может работать только в двух положениях:

  • «Включено», при котором электрическая цепь замыкает, и напряжение подается на осветительные приборы, подключенные к устройству. Лампы начинают светить;
  • «Отключено», при котором происходит размыкание электрической цепи. Лампы гаснут.
Обычный выключатель только замыкает и размыкает цепь

Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест. В этом и заключается основная проблема.

Внимание! Проходной выключатель отличается от обычного контактной системой.

Отличительной особенностью устройства проходного выключателя является наличие трех контактов, из которых два располагаются на выходе, а один на входе. Находящийся внутри устройства элемент перекидного типа замыкает одну из двух цепочек. Промежуточного положения в данном случае не предусматривается. В результате всегда есть замкнутая цепь между входом и одним из двух выходов.

Проходной выключатель позволяет замкнуть одну из двух цепей

Как сделать проходной выключатель из обычного: порядок выполнения работ

Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. В таком случае возникает вопрос о том, как сделать проходной выключатель из обычного, чтобы он по своим возможностям и характеристикам не уступал покупному. Сделать это можно в следующей последовательности:

ФотоОписание работ
Берем обычный двухклавишный выключатель. Желательно, выпущенный под товарными знакам Анам, Легранд, Панасонник, а также других производителей, чьи устройства имеют модульную конструкцию. От использования других изделий стоит отказаться.
Снимаем один из модулей, переворачиваем его, предварительно освободив защелку, и устанавливаем на прежнее место. Учитывая, что элемент находится в перевернутом состоянии, закрепить его на прежнем месте будет невозможно. Для фиксации модуля используем термоклей или жидкие гвозди.
Собираем переключатель. Получаем два выключателя, работающих в противофазе.
Устанавливаем перемычку между контактами с одной стороны, которая будет выступать в роли общего контакта переключателей. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

Если решено приобрести уже готовый, следует помнить, что производители предлагают проходные выключатели различного типа, допускающие управление одним или несколькими источниками света. Чтобы при эксплуатации электрической сети не возникало трудностей, стоит заранее узнать, как установить проходной выключатель, исходя из его конструктивных особенностей. Здесь возможно несколько вариантов, каждый из которых заслуживает особого внимания.

Как подключаются разные проходные выключатели различного типа

В каталогах производителей можно найти проходной выключатель:

  • Одноклавишный, у которого есть два входа и один выход;
  • Двухклавишный, с четырьмя выходами и двумя входами;
  • Трехклавишный, у которого есть шесть выходов и три входа;
  • Перекрестный. У таких устройств есть два или три входа и выхода. Они позволяют управлять светом сразу из трех и более мест.

Приступая к выполнению монтажных работ, следует узнать, как правильно подключить проходной выключатель выбранного типа. Это позволит избежать типовых ошибок и гарантирует безопасную эксплуатацию электрической сети.

Особенности и схема подключения проходного одноклавишного выключателя

Схема подключения одноклавишного перекрестного переключателя имеет свои особенности. Такое устройство имеет одну клавишу, с помощью которой происходит включение и отключение освещения в доме. Особого внимания заслуживает последовательность соединения клемм. Алгоритм выполнения работ обычно выполняется в следующей последовательности:

Как правило, установка проходного одноклавишного переключателя не вызывает особых трудностей. Весь объем работ может быть выполнен собственными силами. Из инструмента потребуется:

  • Обычная и индикаторная отвертка. С помощью первой можно будет закреплять клеммы, а с помощью второй – контролировать напряжение;
  • Пассатижи. При их отсутствии можно воспользоваться бокорезами;
  • Инструмент, с помощью которого можно будет удалить изоляцию;
  • Уровень, который позволит обеспечить требуемое пространственное положение переключателей;
  • Рулетка, чтобы можно было отмерить провод необходимой длины;
  • Перфоратор для крепления элементов системы к стене.

Особенности схемы подключения двухклавишного проходного выключателя

В отличие от одноклавишных двухклавишные устройства имеют более широкие функциональные возможности. С их помощью может осуществляться управление сразу двумя источниками освещения. Благодаря этому возможно последовательное включение и отключение ламп в двух соседних комнатах. Пройдя, например, длинный коридор, можно будет отключить в нем свет, а затем включить свет в спальне. Перед сном можно будет погасить свет уже около кровати.

Если требуется подключение проходного двойного выключателя, монтажные работы стоит выполнить собственными силами в следующей последовательности:

ФотоОписание работ
Знакомимся со схемой проходного двухклавишного выключателя, которая находится на самом устройстве. По ней можно проконтролировать в будущем правильность выполнения работ.
Подключаем провода. 2-ая клемма и 5-ая являются запитывающими. Третья, шестая, первая и четвертая идут на второй выключатель и подключаются к клеммам, обозначенным такими же цифрами. Белый провод – это фаза. Аналогичным образом соединяем провода на втором переключателе.
В распределительной коробке соединяем соответствующие провода обоих выключателей. Сначала ноль соединяется с обоими источниками света, затем приходящую фазу соединяем с обеими подачами одного из переключателей. Соединяем переключатели между собой, ориентируясь на цветовую маркировку.
После соединения всех проводов сверху устанавливаем защитную крышку. Проверяем работоспособность системы.

Зная, как подключить двойной проходной выключатель, можно смело брать за работу, предварительно подготовив все необходимые инструменты. Их перечень был перечислен ранее.

Внимание! Чтобы работоспособность системы освещения не вызывала нареканий, следует при выполнении работ соблюдать предельную осторожность. Неправильное соблюдение проводов может стать причиной короткого замыкания.

Статья по теме:

Схема подключения двухклавишного выключателя довольно проста, но, тем не менее, может вызвать некоторые затруднения у новичков. В данной статье мы подробно рассмотрим нюансы монтажа выключателей своими руками.

Порядок подключения трехклавишных проходных выключателей

Схема подключения проходного тройного выключателя имеет ряд особенностей, так как предполагается использование достаточно большого количества проводов. К такой системе прибегают при монтаже системы освещения в двухэтажном частном доме. При установке тройного выключателя можно включать/выключать свет на втором этаже, находясь на первом. К системе могут подключаться три источника освещения.

Внешний вид трехклавишного переключателя

Соединение и распределение проводов осуществляется в распределительной коробке. К первому выключателю подводится семижильный провод. Одна из жил используется для подвода фазы, которую подключают к трем входным клеммам. К выходу подключают три пары проводов, которые соединяются со вторым проходным выключателем. В итоге получаются три независимых контура, в состав которых входят светильники.

Как подключить проходной выключатель: видео схемы подключения поможет сделать все работы своими силами

Бывает достаточно сложно, даже при наличии схемы, произвести установку проходного выключателя при отсутствии профильного образования. В таком случае на помощь могут прийти мастер-классы, записанные на видео. В них подробно рассказывается, как подключить проходной выключатель, и в какой последовательности следует выполнять работу.

Прежде чем приступить к просмотру, следует определиться с типом выбранного устройства. Порядок подключения перекрестного выключателя будет иметь ряд существенных отличий, с которыми стоит ознакомиться заранее.

Наглядная схема подключения проходного выключателя с 2х мест: видео-инструкция выполнения работ

Если речь идет о проходном выключателе, схема подключения на 2 точки является наиболее простым вариантом. Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. В противном случае речь будет идти об обычном выключателе.

При установке двухклавишного проходного выключателя схема подключения с двух мест может быть реализована для двух нагрузок. Это достаточно удобно, если комната имеет большую длину, и надо предусмотреть установку нескольких светильников для более равномерного освещения окружающего пространства. В этом случае можно будет регулировать интенсивность освещения помещения, решая, сколько светильников будет включено в определенный момент времени.

Схема с двумя проходными выключателями, допускающее управление двумя нагрузками

Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео:

Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей. Следуя рекомендациям специалиста, можно качественно и с минимальными затратами выполнить необходимый объем работ.

Схема подключения проходного выключателя с 3х мест: подробное видео выполнения работ

Схему подключения проходного выключателя на 3 точки можно назвать условным. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. Как правило, монтажные работы не вызывают особых трудностей. Перекрестное устройство подсоединяется между проходными.

Более подробно со схемой подключения проходных выключателей из 3 мест можно ознакомиться, просмотрев следующее видео:

Подробная инструкция позволит разобраться с порядком выполнения работ, а также позволит узнать, какой инструмент понадобиться для монтажа.

Схема подключения проходного выключателя с 4х мест: актуальная информация

Если площадь помещения достаточно большая, двух – трех выключателей может оказаться недостаточно. Придется каждый раз преодолевать большое расстояние, чтобы включить или отключить освещение. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. В этом случае в систему дополнительно вводятся два перекрестных устройства.

Схема подключения лампы к четырем выключателям

Внимание! Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки.

Схема подключение на четыре точки будет актуальна для многоэтажного строения. В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Обзор производителей проходных выключателей: популярные модели

Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. В таком случае будет намного проще ориентироваться в ассортименте, предлагаемом профильными магазинами. К числу наиболее популярных брендов следует отнести:

  • Legrand;
  • Schneider Electric;
  • ABB;
  • Viko;
  • Lezard.

Изделия, выпускаемые под перечисленными товарными знаками, отличаются высоким качеством сборки и длительным сроком службы. При сопоставимых технических характеристиках цена проходных выключателей может меняться в широком диапазоне. Предлагаем познакомиться со средними расценками, чтобы можно было намного проще делать выбор в процессе покупки.

Legrand: стоимость наиболее популярных моделей

При выборе проходного выключателя Legrand стоит четко представлять, для каких целей приобретается конкретной изделие, и какая схема подключения должна быть реализована. В каталоге производителя можно найти одно- и многоклавишные модели разного цвета и размера. Предлагаем познакомиться со средними ценами на проходные выключатели Легранд:

Schneider Electric: стоимость наиболее популярных моделей

Под известным брендом Schneider Electric выпускаются качественные изделия, имеющие стильный современный дизайн. Такие устройства способны гармонично вписаться в любой интерьер. Доступность изделий с различным цветовым оформлением позволит подобрать модель с подходящим дизайном для любого помещения. Ознакомитесь со средними ценами на наиболее популярные модели:​

ABB: стоимость наиболее популярных моделей

Для изготовления переключателей АВВ используются высококачественные материалы. Такие изделия отличаются высоким качеством сборки и стильным дизайном. Независимо от выбранного стилистического оформления помещения всегда можно подобрать наиболее подходящий вариант для конкретного интерьера. В коллекции производителя можно найти подходящий вариант для классического интерьера и оформленного в стиле хай-тек. Предлагаем познакомиться со средними расценками на наиболее популярные модели:

Viko: стоимость наиболее популярных моделей

Электротехнические изделия, выпускаемые под товарным знаком Viko, представлены в достаточно широком ассортименте. Благодаря этому можно подобрать подходящий вариант для помещения любого назначения и площади. Среди предлагаемых моделей можно найти подходящий вариант по стоимости и дизайну. Средние расценки представлены в таблице:

Lezard: стоимость наиболее популярных моделей

Производитель предлагает широкий модельный ряд изделий, среди которых всегда можно подобрать переключатель с подходящим стилистическим оформлением и подходящего цвета. Благодаря этому можно приобрести проходной выключатель, который сможет гармонично вписаться в интерьер квартиры, оформленной в определенной цветовой гамме. Стоимость изделия зависит от цветового оформления. Предлагаем сравнить стоимость изделий, имеющих одинаковый дизайн, но различное цветовое оформление:

Заключение

Таким образом, проходные выключатели актуальны для любого здания и помещения. Их можно устанавливать не только в длинных коридорах или помещения большой площади, но и в небольших спальнях. Расположив один выключатель у входа в комнату, а второй около кровати, можно не беспокоиться о вовремя не выключенном свете. Отключить или наоборот включить свет можно, находясь в постели. Широкий модельный ряд позволит подобрать подходящий вариант для конкретного помещения. Схема подключения выбирается индивидуально в зависимости от имеющихся потребностей и площади помещения.

Предыдущая

ОсвещениеСам себе электрик: схема подключения двухклавишного выключателя

Следующая

ОсвещениеВыбор, применение и характеристики светодиодов: полезные сведения и профессиональные рекомендации

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Электрические схемы переключателя света

— Do-it-yourself-help.com

По коду, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Подсчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства с выключателем на розетке. Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями.

Подключение контура переключателя

Когда источник электричества исходит от осветительной арматуры и управляется из удаленного места, используется петля переключателя.

Эта схема соединена двухжильным кабелем, идущим от источника света до места выключателя. Нейтраль от источника подключается непосредственно к нейтральному выводу на лампе, а горячий источник соединяется с белым контурным проводом. Белый провод отмечен черным на обоих концах, чтобы идентифицировать его как горячий. На SW1 он подключен к одному из выводов. Черный контурный провод подсоединяется к другому выводу, а на индикаторе — к горячему выводу на приспособлении.

Это обновленная версия первой аранжировки.Поскольку электрический код в обновлении NEC 2011 года требует наличия нейтрального провода в большинстве новых распределительных коробок, между светом и выключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

Подключение однополюсного выключателя света

Здесь однополюсный переключатель управляет питанием осветительной арматуры. Источник находится на переключателе, и оттуда к свету идет двухжильный кабель.Горячий провод источника подключается к одному выводу переключателя, а другой вывод подключается к черному проводу кабеля, идущему к свету. Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света. На светофоре белый провод подключается к нейтральному выводу, а черный провод подключается к горячему выводу.

Подключение двух переключателей для двух ламп

Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами. Источник находится в распределительной коробке, и к каждому светильнику подведен двухпроводной кабель.Один источник соединен с каждым переключателем с помощью кабеля для питания двух ламп.

Схема подключения нескольких источников света

На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Источник находится на SW1, и оттуда к приборам идет двухжильный кабель. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. Это простейшее размещение более одного светильника на одном выключателе.

Схема подключения переключателя яркости

Реостат, или диммер, позволяет изменять ток, протекающий к осветительной арматуре, тем самым изменяя интенсивность света.Переключатель диммера будет иметь многожильные провода, которые необходимо отрезать от сплошной проводки кабеля косичками. Подобное устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. Раздел «Подключение регулятора скорости» для получения информации о подключении реостата для управления скоростью вентилятора.

Для подключения этой цепи от диммера к свету идет двухжильный кабель. Источник находится в диммере, и горячий провод соединен с одним горячим проводом на устройстве. Другой провод от диммера соединен с черным проводом кабеля, идущим к горячему выводу на светильник.Нейтральный провод источника соединен с белым проводом кабеля, который продолжается до нейтрального вывода на светильник.

Подключение коммутатора к настенной розетке

Здесь розетка управляется однополюсным выключателем. Обычно это используется для включения и выключения настольной лампы при входе в комнату. На этой схеме 2-проводной кабель проходит между переключателем SW1 и розеткой. Источник находится на SW1, и горячий провод подключен к одной из клемм там. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке.Нейтраль источника соединяется в распределительной коробке с белым проводом кабеля, идущим к нейтрали на розетке.

Схема подключения

для раздельной розетки

На этой схеме показано подключение разъемной розетки, при которой верхняя половина контролируется переключателем SW1, а нижняя половина всегда горячая. Розетка разделяется путем разрыва перемычки между двумя клеммами цвета латуни. Перемычка между нейтральными, серебряными клеммами должна оставаться нетронутой.

Здесь источник находится на выходе, а оттуда к SW1 идет двухжильный кабель.Нейтральный провод схемы подключается к одной из нейтральных клемм на розетке, к выключателю он не идет. Горячий источник подключается к кабелю, который подключается к нижней, всегда горячей половине розетки, и к белому кабельному проводу, идущему к SW1. Белый провод отмечен черным на обоих концах, чтобы идентифицировать его как горячий. Черный провод кабеля идет к SW1, соединяя его с горячей верхней половиной раздельной розетки.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и коммутатором, а красный провод кабеля используется для передачи горячего источника к коммутатору.Нейтраль от источника соединяется с распределительной коробкой с помощью белого провода, и на этой схеме белый провод закрывается гайкой. Это представляет собой изменение кода NEC, которое требует наличия нейтрального провода в большинстве новых распределительных коробок. Если вы запускаете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления требуемой процедуры.

Подключение переключаемой розетки с двойным разделением каналов

В этой схеме раздельная розетка управляется двумя отдельными переключателями.При таком расположении две лампы можно подключить к одной розетке, и каждой можно управлять отдельно из двух разных мест.

Здесь снова соединительный язычок между клеммами розетки сломан, а нейтральный язычок остается целым. Источник находится на SW1, и 3-проводный кабель идет оттуда к розетке, 2-проводный кабель идет оттуда к SW2. Горячий провод источника подсоединяется к разъему SW1 и к черному проводу, идущему к коробке розеток. В коробке черный провод соединен с белым проводом, идущим к SW2.Белый провод имеет черные отметки на обоих концах, чтобы идентифицировать его как горячий.

Красный провод кабеля идет от SW1 к клемме под напряжением в верхней половине разъемной розетки. Нейтраль источника соединяется с белым проводом, идущим к нейтрали розетки. Неважно, какой именно, требуется только одно соединение.

От розетки черный провод кабеля, идущий к SW2, подсоединяется к горячей клемме на нижней половине и к переключателю на другом конце.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем SW2, чтобы обеспечить соединение источника нейтрали со второй распределительной коробкой.

Здесь белый не используется для горячего, а вместо этого черный провод служит для второго переключателя. Красный провод к SW2 подключен к горячему выводу в нижней половине розетки и к переключателю на другом конце.

Подключение к 3-ходовой розетке

На этой схеме два трехпозиционных переключателя управляют розеткой настенной розетки, которая может использоваться для управления лампой от двух входов в комнату. Эта схема подключается так же, как и 3-сторонние фонари по этой ссылке.

Между выключателями и розеткой проложен трехжильный кабель.Источник находится в SW1, где горячий соединяется с общей клеммой, а нейтраль соединяется с нейтралью на выходе. Красный и черный провода, идущие от SW1 к розетке, используются в качестве дорожных. На выходе путешественники соединяются, чтобы бежать к SW2, используя красный и белый провода в этом кабеле. Белый провод отмечен черным на обоих концах, чтобы идентифицировать его как горячий. Черный провод к SW2 подключается к горячему разъему розетки и к общему проводу SW2 на другом конце.

Электропроводка для розетки и комбинированного переключателя

Комбинированный выключатель розетки удобен, когда вам нужны оба, но у вас есть только одна коробка.Подобно ранее упомянутым разъемным розеткам, эти устройства используют съемный соединитель между двумя горячими выводами, чтобы при необходимости разделить его. В неповрежденном состоянии и подключенном к одному проводу горячего источника, комбо можно использовать для выключения и включения света, пока розетка будет постоянно горячей. Если вам нужно подобное устройство с защитой от замыкания на землю на кухне, в ванной или прачечной, загляните сюда, чтобы увидеть электрические схемы для комбинированного выключателя розетки gfci.

На этой схеме показан первый вариант подключения для этого устройства.При таком расположении соединительный язычок между горячими выводами остается нетронутым. Источник находится на устройстве, а горячий подключается непосредственно к одному из горячих выводов, неважно, какой из них. Двухжильный кабель проходит от комбо к осветительной арматуре, а выход переключателя подключается к черному проводу, идущему к горячей клемме светильника. Нейтральный провод источника соединен с нейтралью на половине розетки комбинированного устройства и с белым проводом кабеля, идущим к свету. На свету он подключается к нейтральному выводу.

Если у вас есть второе устройство в той же коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме. Здесь мы используем розетку, но любое устройство, такое как выключатель, таймер и т. Д., Будет подключено таким же образом. Вкладка на комбо остается нетронутой, а источник горячего подключения соединен с помощью гибкого провода к горячим клеммам на каждом устройстве в коробке. Нейтраль источника подсоединяется к обоим устройствам и к белому проводу, идущему к клемме нейтрали устройства. Выход комбинированного переключателя подключается к черному проводу, идущему к горячему выводу прибора.

Это еще один вариант подключения комбинированного устройства, в котором используются два электрических источника. В этом случае соединительный язычок между горячими клеммами на устройстве сломан, чтобы разделить их. Переключатель управляет светом, и половина розетки комбинированного устройства всегда горячая.

Источник 1 входит в осветительную арматуру, и оттуда проходит трехжильный кабель к половине переключателя на устройстве. Горячий от источника подключается к черному проводу, идущему к комбо и к входной стороне переключателя.Белая нейтраль от источника подключается непосредственно к светильнику. Красный провод от фонаря подключается к выходу переключателя и к горячему выводу на другом конце.

Источник 2 подключается к комбинированному устройству, где горячий и нейтральный провода подключаются к соответствующим клеммам на розеточной половине устройства.

Наконец, комбинированный переключатель может использоваться для управления самой встроенной розеткой, что позволяет ей работать как переключаемая розетка.Это удобно, если вы хотите использовать переключатель для управления осветительной арматурой или другим устройством, подключенным к комбо. Здесь перемычка между двумя половинками удаляется, и горячая цепь подключается к входной стороне переключателя. Релейный выход направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Нейтраль контура подключена к нейтральной стороне розетки.

Еще подобное на Do-It-Yourself-Help.com

Схема подключения устройства с разных мест

Переключатели проезда предназначены для включения и выключения освещения с разных точек.Их можно установить внутри или несколько, в зависимости от необходимости создания удобства включения и выключения. В первую очередь такие выключатели устанавливают в неудобных местах, таких как длинные коридоры, лестничные марши и так далее. Например, в длинном коридоре, когда включен свет, типовой выключатель, расположенный в начале коридора, нужно вернуться с другого конца, чтобы выключить свет.

Схема переключателя прохода позволяет свету в начале коридора, а в конце коридора — выключаться.Для этого устанавливаются два проходных переключателя.

Переключатель на 2 позиции

Самый простой вариант подключается в двух точках. Основа схемы — переходные выключатели в количестве двух штук. Каждый из них имеет по три контакта и переключатель на два положения. Само переключение следует проводить в режиме торта. В этом случае один контакт будет общим для двух других. В каждом переключателе он поочередно замыкается одним из двух оставшихся контактов. То есть все три контакта нельзя замкнуть одновременно.

Принцип подключения на обеих схемах общий. На каждой схеме указаны проходные переключатели, соединительная коробка, осветительное устройство и соединительные провода. Причем в разных вариантах подключения это могут быть двух-, трех- или четырехжильные кабели. На схеме с двумя переключателями нулевой провод проходит в соединительную коробку от блока питания, а затем — к осветительному устройству.

Фазный провод через распределительную коробку подключается к общему контакту любого переключателя.Два переключающих контакта в обоих переключателях соединены между собой через коробку. От общего контакта другого выключателя провод через коробку подводится ко второму контакту осветительного прибора.

Подключение в трех точках

Схема проходного переключателя на три позиции имеет очень мало отличий от двойной цепи. На схему добавлен третий переключатель другой конструкции. Если нажать одну клавишу, то два независимых друг от друга контакта одновременно отключатся.Для такого выключателя потребуется кабель с четырьмя жилами.

Конструктивное исполнение таких схем достаточно простое и не требует дополнительных элементов. Есть определенные ограничения на количество мест управления. Практическая установка не представляет особой сложности. Все предметы устанавливаются на свои места в предварительных точках, а затем подключаются по схеме.

В первую очередь перед выбором и покупкой нужно определиться, что это такое — проходной переключатель, для чего он нужен, и чем он отличается от обычного одно-, двух- и трехблочного.

Одноволновой переключатель необходим для управления одним шлейфом или линией освещения из нескольких точек, расположенных в разных частях комнаты или всего дома. То есть одним выключателем вы включаете освещение на входе в комнату или коридор, а другим, но уже в другом месте вы выключаете такое же освещение.

Очень часто используется в спальнях. Он вошел в спальню, зажег свет возле двери. Горит на кровати и изголовье или возле тумбочки выключено.
В двухэтажных особняках — включил лампочку на первом этаже, поднялся по лестнице на второй и там погас.

Выбор, конструкция и отличия проходных выключателей

Перед тем, как собрать такую ​​схему управления, вот на что стоит обратить особое внимание:

1 Для подключения проходного выключателя света понадобится трехжильный кабель — WDGng-Ls 3 * 1,5 или NYM 3 * 1,5мм2
2 Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычного оборота заключается в количестве контактов. Простые учебные классы имеют две клеммы для подключения проводов (входной и выходной), а проходные — три!

По простому световая цепь может быть как закрытой, так и открытой, третьего не дано.

Переход правильнее называть не переключателем, а переключателем.

Так как указывает цепочку от одного рабочего контакта к другому.

По внешнему виду они могут быть абсолютно такими же спереди.Только на клавишах перехода может присутствовать иконка из вертикальных треугольников. Однако не стоит путать их с тортом или крестиком (подробнее о них ниже). Эти треугольники смотрят в горизонтальном направлении.

А вот с обратной стороны видна вся разница:

  • при прохождении 1 терминала сверху и 2 снизу
  • В обычном сверху и 1 снизу

Многих по этому параметру путают с двухблочным.Впрочем, двухблочные здесь тоже не подойдут, хотя у них тоже три клеммы.

Есть разница в работе контактов. Когда один контакт замыкается на проходных переключателях, другой автоматически замыкается, и в такой функции с двумя блокировками такой функции нет.

Причем промежуточное положение при размыкании обеих цепей на проходе вообще отсутствует.

Подключение проходного переключателя

Первым делом надо сам выключатель подключить в сам противоположный.Снимите ключевую и накладную рамы.

В разобранном состоянии хорошо видны три контактные клеммы.

Самое главное найти общий. Схема должна быть нарисована на качественных изделиях с обратной стороны. Если вы их понимаете, вы легко сможете сориентироваться.

Если у вас есть бюджетная модель, или для вас какие-то электрические схемы Dark Forest, то на помощь придет обычный китайский тестер в режиме кольцевой схемы, либо индикаторная отвертка с аккумулятором.

С помощью щупа тестером поочередно касайтесь всех контактов и ищите тот, на котором тестер будет «пищать» или показывать «0» в любом положении кнопки включения или выключения. Еще проще сделать индикаторную отвертку.

После того, как вы нашли общую клемму, нужно подключить фазу от силового кабеля. К остальным клеммам присоедините два оставшихся провода.

А какая из них где, существенной разницы нет. Выключатель собран и зафиксирован в обратном порядке.

Со вторым переключателем выполните ту же операцию:

  • Ищите общую клемму
  • Подсоедините к нему фазный провод, который будет идти на лампочку
  • Для оставшихся соединенных двух других жил

Схема подключения проводки проходного переключателя в распределительном блоке

Схема без заземлителя

Теперь самое главное правильно собрать схему в распределительной коробке.В нем должно быть четыре 3 жилых кабеля:

  • Кабель питания от осветительной машины

При подключении проводов удобнее ориентироваться на цвет. Если вы используете трехжильный кабель JVG, то он имеет наиболее распространенную двухцветную маркировку:

или второй вариант:

Чтобы подобрать более правильную фазу во втором случае ориентируйтесь на советы из статьи «»

1 Сборка начинается с нулевых проводников.

Подключите нулевую жилу вводного кабеля и обнуление лампы в одной точке через клеммы Vago.

2 Далее нужно соединить все жилы заземления, если у вас есть заземляющий провод.

Аналогичен нулевому проводу «Земля» от вводного кабеля, соединяется с «Землей» выпускного кабеля до освещения.

Этот провод подключается к корпусу лампы.

3 Осталось правильно и без ошибок подключить фазные жилы.

Фаза вводного кабеля должна быть соединена с фазой отходящего провода к общей клемме проходного переключателя №1.

А общий провод от переключателя прохода №2 — это отдельный зажим WAGO с фазным жилым кабелем к освещению.

После выполнения всех этих подключений остается только соединить соединенные между собой (вытяжные) жилы переключателем №1 и №2. И совершенно неважно, как вы их соединяете.

Можно даже цвета перепутать. Но лучше все же придерживаться цветов, чтобы в дальнейшем не запутаться.

Основные правила подключения в этой схеме, которые нужно запомнить:

  • Фаза от машины должна прийти к общему проводу первого переключателя
  • И такая же фаза должна выйти из общего проводника второго переключателя на лампочке

  • Два других вспомогательных провода подключены к распределительному блоку
  • ноль и земля подаются напрямую без переключателей сразу на лампочку

Рубильники — цепь управления освещением 3-х местная

А что, если вы хотите управлять одним освещением из трех точек и более.То есть переключателей в цепочке будет 3, 4 и т.д. Казалось бы надо взять еще один проходной переключатель и все.

Однако выключатель с тремя выводами здесь уже не подходит. Так как подключенных проводов в разводке будет четыре.

Тут вам на помощь придут, или как его еще называют Крест, крестовина, промежуточный выключатель. Его ключевое отличие в том, что у него четыре выхода — два внизу и два вверху.

И устанавливается точно так же в промежутке между двумя прохождениями.Найдите два вторичных (не основных) провода от первого и второго проходного переключателя в распределительной коробке.

Распределите их по образцу и соедините между собой торт. Те провода, которые идут от первого, подключаются — ко входу (акцентируем внимание на arroges), а те, что идут ко второму — к выходным клеммам.

Всегда проверяйте держатели цепей! Часто вход и доступ у них с одной стороны (сверху и снизу). Например, пожарная схема для торта LEGRAND VALENA:

Естественно, перекладывать жмых перекладывания в дозаторе не нужно.Достаточно запустить от него концы 4-го жилого кабеля. А сам выключатель, между тем, располагаем в любом удобном месте — возле кровати, посреди длинного коридора и т. Д. Свет можно включать и выключать откуда угодно.

Самым важным преимуществом этой схемы является то, что ее можно изменить до бесконечности и добавить, сколько эмоций переключается. То есть всегда будет два (в начале и в конце), а в промежутке между ними 4, 5 или хотя бы 10 лепешек.

Ошибки подключения

Многие при поиске и подключении общей клеммы в переходном переключателе выдают ошибку.Без проверки схемы наивно полагать, что общая клемма — это та, где только один контакт.

Таким образом собирают схему, а то переключатели почему то некорректно работают (зависят друг от друга).

Помните, что на разных переключателях общий контакт может быть где угодно!

И лучше всего называть это так называемой «живой», тестовой или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при установке или замене переходных выключателей разных фирм.Если до этого все работало, а после замены одна схема перестала работать, перепутали провода.

Но может этот вариант состоит в том, что новый коммутатор вообще и не проходит. Также помните, что подсветка внутри изделия не может повлиять на принцип переключения.

Еще одна распространенная ошибка — неправильное представление о кресте. Когда оба провода, от прохода №1, посадить на верхние контакты, а с №2 на нижний. Между тем, у Cross Switch схема и механизм переключения совершенно разные.И соединить нужные провода крест-накрест.

Недостатки

1 Первый из недостатков проходных переключателей — это отсутствие определенного положения клавиши включения / выключения, которое есть у обычных.

Если вы заблокировали свет и его нужно заменить, при такой схеме не возможно понять, включен свет или нет.

Будет неприятно, когда при замене лампа просто может взорваться на глазах. В этом случае самый простой и надежный способ отключить осветительный прибор в щите.

2 Второй недостаток — большое количество подключений в раздаточных коробках.

И чем больше у вас карт, тем больше их будет в цепи раздачи. Подключение кабеля напрямую по схемам без раздаточных коробок сокращает количество соединений, но в разы может увеличивать либо расход кабеля, либо количество его прожитых.

Если ваша проводка проходит под потолком, вам придется опустить провод к каждому переключателю, а затем поднять его обратно. Оптимальный вариант здесь — использование импульсных реле.

Ситуации, когда нужно подключить две лампы к одной электросети с помощью только одного выключателя, может быть набор. Чаще всего используют одноцветные и двухвальные переключатели, реже крестовые. Если с подключением одной лампочки, как правило, не возникает сложностей, то наличие 2-х источников света заставляет самодельных мастеров задуматься над их правильным подключением к сети. Однако хотелось бы перечислить все возможные способы, основываясь не только на типе выключателя, но и на типах лампочек и способах их подключения.Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы установки.

Типы ламп и выключателей

Прежде чем переходить непосредственно к установке, необходимо четко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующее или выпрямительно-опускное оборудование. В любом случае у каждого из них свое рабочее напряжение и мощность, от которых соответственно зависит ток.

Типы источников искусственного света, часто используемые в быту:

  • Лампы накаливания и галогены, принцип работы одинаков только в одном вакууме, а в других — специальные галогенные пары, увеличивающие срок службы.
  • Люминесцентные, а также их разновидности, так называемые домработницы и натриевые.
  • Светодиодные системы, работающие на светодиодных системах и на свойствах полупроводникового диода, излучают световой поток.

Управление освещением из двух мест — идея не новая, но активно используется в наши дни.Для его реализации используются проходные переключатели.

Чем отличается проходной переключатель от обычного переключателя?

Если посмотреть на переключатель прохода сбоку, то никаких внешних отличий не обнаружишь. Существенное и единственное отличие таких переключателей от простых заключается в их конструкции.

Обычный однополюсный одноволновой выключатель в конструкции имеет два контакта, фиксированный и подвижный. Подвижный контакт приводится в действие ключом, который мы нажимаем рукой, и замыкается фиксированным контактом.Таким образом, электрическая цепь замыкается и на лампу подается питающее напряжение. Существуют также конструкции биполярных одноволновых переключателей, по сути выполняющих те же функции, что и предыдущие. Его отличие в том, что ноль жил, идя к лампе, зачищается как фаза. Это сделано для повышения безопасности.

Рисунок 1. Принципиальная схема подключения однополюсных и биполярных одноволновых переключателей

Проходной переключатель имеет два фиксированных и один подвижный контакты. Подвижный контакт всегда замыкается одним из неподвижных.При нажатии на клавишу и переводе ее из одного положения, например «выключено» в другое положение — «Включено», подвижный контакт также меняет свое положение, размываясь при закрытом контакте и замыкаясь при открытом. То есть переключатель прохода не имеет положения «выключено» и работает не как переключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей он называется — выключатель. Например: «Однополюсный переключатель на два направления». Помните об этом, когда покупаете переключатели для построения цепи управления из двух мест.

Помимо однополюсных выключателей есть двухполюсные и даже трехполюсные выключатели.
Для простоты понимания в этой статье мы будем использовать выражение «не переключатель», а «переключатель перехода», так как оно чаще используется среди людей.

Где применяется эта система управления освещением?

Наиболее часто рассматриваемая система управления освещением используется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных помещениях, то есть в помещениях, где есть две двери, эквивалентные сотрудникам в качестве входа и выхода, в лестничных маршах и другие места.Во всех перечисленных случаях попутные выключатели устанавливаются рядом с дверьми.

Если говорить о жилых помещениях, то местом расположения проходных выключателей может быть, например, входная дверь в комнату и место на стене рядом с тумбочкой. В этом случае человек, вошедший в комнату, включит свет, нажав переключатель прохода, расположенный рядом с дверью, и, усевшись на кровати, не вставая, может выключить его вторым переключателем прохода, расположенным рядом с дверью. кровать.

С помощью проходных переключателей можно управлять как одной лампой или лампой, так и их группой. Для каждого случая используются разные типы проходных переключателей (одноволновые, двухвекторные, трехблочные). Основная цель, которую преследует человек, устанавливая такие выключатели, — это удобство управления светом и снижение затрат на электроэнергию.

Подключение проходного одноволнового переключателя

На рисунке 2 представлена ​​принципиальная схема подключения проходных переключателей, предназначенных для управления одной лампой или одной группой ламп с двумя, удаленными друг от друга, местами.Как вы уже, наверное, догадались, однополюсный проходной переключатель имеет два фиксированных и один питающий контакт. Напряжение питания подается на лепешку одного из переключателей. Преодолевающий контакт второго переключателя подключается к лампе, а лампы поочередно с нулевым проводом источника питания. Неподвижные контакты первого переключателя соединены двумя отдельными проводниками с двумя неподвижными контактами второго переключателя.

Рисунок 2. Принципиальная электрическая схема для подключения проходного переключателя с одним полюсом и одним ключом

На схеме положение перекидных контактов обоих переключателей одинаковое, что соответствует, например, опущенному положение их ключей.Электрическая цепь разомкнута. Если нажать первую клавишу переключателя и перевести ее в поднятое положение, то перекидной контакт этого переключателя также изменит свое положение и замкнет электрическую цепь. По цепи протекает электрический ток (направление тока показано стрелками), и лампа начинает светиться. Если вы теперь нажмете вторую кнопку переключателя и также измените ее положение, цепь снова развернется, и лампа погаснет.

Для более наглядного представления того, как подключается проводник, на рисунке 3 показана монтажная схема подключения проходных переключателей.Зеленый кружок — не что иное, как распределительная коробка, внутри которой подключены провода. Ступени внутри коробки, это припои проводов, выполненные в виде двойников с сваркой, сжатых самозащитными изоляционными колпачками, соединенными клеммами или винтовыми соединениями. Все остальное думаю и так понятно.

Рисунок 3. Монтажная схема для подключения однополюсных одноволновых переключателей

На рисунке 4 ниже показана расчетная схема оборудования и прокладки проводов.Подключение проводов в этом случае осуществляется в двух распределительных коробках 1 установлен над переключателями ближнего света 3 . Это сделано для экономии проводов. В случае установки одной распределительной коробки и сборки в ней схемы дополнительно от коробки до ближайшего к нам переключателя пришлось бы проложить еще два провода. Если питающие провода были запитаны лампой 2 Все соединения могут быть выполнены в одной коробке без дополнительных затрат на проводку.

Здесь: л. — линейный (фазный) провод; Н. — нулевой провод; PE — Провод заземления.

Рисунок 4. Пример исполнения схемы управления освещением из двух мест с помощью проходных однополюсных одноволновых переключателей

Подключение проходного двухблочного переключателя

Электрическая схема проходного биполярного Двухблочный переключатель аналогичен электрической схеме однополюсного однополюсного проходного переключателя. Разница в том, что в один корпус встроен другой набор контактов (еще один мобильный и два фиксированных).Внешне двухблочный переключатель похож на обычный сдвоенный.

Назначение двухблочных проходных переключателей — разделить одну большую группу ламп или ламп на две группы. То есть их работа аналогична работе обычного двойного выключателя, установленного в гостиной и предназначенного для включения большой красивой лампы-люстры.

Подключение проходного двухуровневого переключателя выполнено по концепции, показанной на рисунке 5. Направления тока указаны стрелками.

Рисунок 5. Схема подключения проходного двухуровневого переключателя

Рисунок 6. Монтажная схема подключения биполярного двухблочного проходного переключателя

Управление освещением с трех мест и более

Бывают случаи, когда возникает необходимость при включении света в комнату не из одного-двух мест, а из трех, четырех и более. Для реализации такой схемы производители делают промежуточные переключатели (переключатели). Пример схемы управления с тремя сиденьями показан на рисунке 7.

Рисунок 7. Принципиальная схема подключения биполярных двухблочных переходных и промежуточных переключателей

Как видно из схемы, промежуточный переключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Рисунок 8. Монтажная схема подключения однополюсных одноволновых проходных переключателей и промежуточных переключателей

Для включения и выключения света, например, с четырех мест установите еще один промежуточный переключатель.Он размещается между одним из проходных переключателей и существующим промежуточным переключателем. По аналогии можно увеличить количество контрольных мест до любого значения.

Рисунок 9. Схема управления освещением с пятью контактами

Правильно собранная схема подключения двойного переключателя позволяет управлять двумя разными группами освещения с двух мест независимо друг от друга. Два двухуровневых переключателя прохода будут работать в двух направлениях.

Инструкция по установке:

  1. Два двухпозиционных переключателя монтируются в выбранных местах монтажных коробок (погружаются).
  2. Устанавливаются все группы подключенного освещения: светильники, корки или люстра с несколькими световыми точками. К каждому источнику света следует подвести по одному трехжильному кабелю: фазный (L), защитный (земля), рабочий ноль (N).
  3. Кабель необходимой длины подбирается (3х1,5 мм2) с учетом того, что для выключателей подходят 6 контактов — два трехжильных кабеля.
  4. В распределительной коробке (РК) провода подключаются по схеме.
  5. Установить такую ​​схему можно с помощью четырех однопроходных переключателей, но замена не будет рациональной.Установка двухходовых выключателей более выгодна, так как сохраняется кабельная и распределительная коробка.

Из переключателя двойного прохода можно сделать одинарный перекрестный переключатель. Для этого контакты соединяются между собой, а ключи фиксируются вместе для совместной одновременной работы.

Это намного проще и позволяет организовать контроль электрического смещения двух точек.

Как выбрать, как выбрать и смонтировать систему вентиляции для загородного дома, вы сможете узнать, пройдя через это.

Также можно использовать любой переключатель прохода в обычном режиме. В этом случае один из контактов либо вообще не подключен, либо также подключается к другой независимой регулировке имеющейся линии освещения. Теперь вы знаете, как правильно подключить, или как говорят электрики копать, двухблочный переходной выключатель.

electric — Следует ли использовать косички для сквозных разъемных соединений розеток?

Способ подключения

Последний парень использовал удары в спину по «необходимости» (читай: «необходимость» использовать розетку за 60 центов вместо 2 долларов.60 розеток с зажимами под винт).

Следуйте совету Эда Била, но с косичками в коробке будет довольно тесно.

Ящик наполнитель

Что касается практического наполнения, Эд Бил прекрасно справляется с этим.

Установленные законом правила заполнения выглядят следующим образом: №14 считается для 2,00 кубических дюймов, №12 — для 2,25, а №10 — для 2,50.

  • Все кабельные зажимы вместе считаются одним самым большим проводом. 2.00 для вас.
  • Все заземления вместе считаются одним из самых больших проводов.2.00.
  • Любое «ярмо» (это гнездо) считается как 2 самых больших провода, прикрепленных к нему. 4.00.
  • Косички свободны.
  • Каждый второй провод в коробке считается за 1 провод своего размера. Ваши восемь — 16.00.

Всего 24,00 куб. Дюймов. На обратной стороне коробки должен быть штамп с указанием ее кубических дюймов, 24 чертовски велико для коробки с одной группой.

Если коробка недостаточно велика, приобретите «стартовую коробку для поверхностного кабелепровода». Он будет гордо выступать от стены на дюйм или около того, но это даст вам необходимые кубические дюймы.

Отбойники

Это не многопроволочная ответвленная цепь. Это две независимые схемы на одной «коромысле». Из-за этого две независимые цепи должны быть связаны с ручкой .

Хомут для ручки должен быть предоставлен производителем вашего выключателя; нельзя использовать гвоздь. Пока вы там, убедитесь, что ваши выключатели подходят для вашей панели, потому что нет смысла покупать стяжку для ручки для выключателя пришельцев. Если они одного производителя (Bryant = Cutler Hammer = Eaton), все готово.В противном случае они, вероятно, ошибаются , но спрашивают .

Хомуты для ручек найти досадно сложно, и их цена завышена из-за того, что они немного пластиковые. Таким образом, некоторые из нас рекомендуют использовать 2-полюсный выключатель вместо — их очень легко найти для современных панелей, и они стоят столько же, сколько 2 одиночных, без необходимости платить за стяжку с ручкой.

Единственная разница — это обычное отключение (оба отключаются, если один из них перегружен): 2-полюсный выключатель гарантирует это, стяжка ручки не гарантирует.Для этого нам нужны только привязанные ручки, чтобы обеспечить обычное отключение для обслуживания.

Заземление

— используйте разъединитель на 60 А в качестве сквозного подключения к другому разъединителю

Это должно быть хорошо, но трижды проверьте заливку, если хотите быть уверенным, и убедитесь, что она правильно помечена!

Ваш вариант использования (дополнительные провода, идущие через разъединительную коробку к другому разъединителю) подпадает под NEC 312.8:

312.8 Шкафы коммутационных аппаратов и устройств максимального тока с Сращивания, ответвители и проходные проводники. Электромонтажное пространство шкафов для выключателей или устройств максимального тока должно быть разрешено для проводов, проходящих через, сращивания или ответвлений к другим оболочкам, переключателям или устройствам перегрузки по току. устройства, в которых выполняются все следующие условия:

(1) Сумма всех установленных проводников любого поперечного сечения. монтажного пространства не превышает 40 процентов площадь поперечного сечения этого пространства.

(2) Общая площадь всех проводников, стыков и ответвителей, установленных в любом поперечном сечении монтажного пространства, не соответствует превышает 75 процентов площади поперечного сечения этого космос.

(3) Наклейка с предупреждением, соответствующая 110.21 (B). к корпусу, который определяет ближайший отключающий средства для любых проходных проводов.

Правила заполнения 40% и 75% в этом случае тривиальны — желоба даже на самых маленьких разъединителях больше 3/4 дюйма EMT, чтобы обеспечить требуемое Кодексом пространство для гибки проводов, так что вы никуда не денетесь. Однако, поскольку это настоящие проходные проводники , на существующий разъединитель потребуется наклеить этикетку в соответствии со статьей 110.21 (B), хотя:

(B) Маркировка опасности, применяемая в полевых условиях. Где осторожность, предупреждающие или опасные знаки или ярлыки требуются для этого Код, этикетки должны соответствовать следующим требованиям:

1) Маркировка должна надлежащим образом предупреждать об опасности при использовании эффективные слова и / или цвета и / или символы.

Информационная записка: ANSI Z535.4-2011, Безопасность продукции Знаки и ярлыки, содержит рекомендации по выбору подходящего шрифта. размеры, слова, цвета, символы и требования к местоположению для этикетки.

(2) Этикетка должна быть постоянно прикреплена к оборудованию. или метод проводки и не должны быть написаны от руки.

Исключение из (2): части этикеток или маркировки, которые переменные или которые могут быть изменены, должны быть написаны от руки и должны быть разборчивыми.

(3) Этикетка должна иметь достаточную прочность, чтобы выдерживать окружающая среда.

Информационное примечание: ANSI Z535.4-2011, Безопасность продукции Знаки и этикетки, содержит рекомендации по дизайну и долговечность знаков безопасности и этикеток для нанесения на электрооборудование.

Учитывая все это, я бы просто сделал напечатанную этикетку с надписью «Осторожно: проходные проводники отключены выключателем XYZ на панели», где XYZ — это метка, присвоенная новому выключателю в каталоге нагрузочного центра, и приложить ее к внутренняя часть крышки существующего разъединителя, защищенная от ультрафиолета, воды и т. д.

Общие сведения о тумблерах

Тумблеры

— это простой способ активировать аксессуары в Ваш автомобиль. Их можно использовать и подключать разными способами.Вот мы пойдем через некоторые базовые приложения и типы переключателей. Обратите внимание на прилагаемые диаграммы только для справки. Всегда проверяйте, используете ли вы выключатель и провод. достаточно, чтобы справиться с силой, которую вы несете. В приложениях с более высокой вытяжкой реле может быть использовано.

Статьи по теме:

Подключение кулисного переключателя с подсветкой

Использование и подключение реле

Если у вас есть какие-либо сомнения, обратитесь к профессионалу. Неправильная проводка может повредить электрическую систему вашего автомобиля или вызвать пожар.

xx

1. Тумблерный переключатель SPST (одиночное положение, одинарный ход)


Переключатель SPST представляет собой простой переключатель включения-выключения. Обычно у них есть два терминалы. Один для ввода, другой для вывода.

В одном положении переключатель находится в положении «Открыто» и нет соединение установлено, и на аксессуар не может подаваться питание. В другой позиции две клеммы подключены, и питание может протекать через них.

Вот пример того, как SPST может быть подключен к источнику света.

=============================================== ======================================

2. Тумблер SPDT (одиночный Position, Dual Throw)

xx

SPDT немного сложнее. Это одно из двух соединений. Вот схема тумблера SPDT.

Клемма 1 подключена к одной нагрузке или аксессуар, клемма 3 подключена к другой нагрузке или аксессуару.Терминал 2 подключен к источнику питания. Коммутатор всегда выполняет одно из двух подключений и переключается между ними. Пока к коммутатору подключено питание, он всегда включен.

В приведенном ниже примере красный свет горит в одном положении, а синий свет горит в другом положении.

=============================================== ======================================

3. Тумблер DPDT (двойной Position, Dual Throw)

Переключатель DPDT может немного сбивать с толку.Проще всего было бы считать, что это два переключателя SPDT в одном. Они могут подключать два разных источника питания к двум разные нагрузки или аксессуары одновременно. Вот диаграмма.

Переключатель DPDT имеет шесть выводов. № 3 и № 4 подключите к источнику питания. №1, 2, 5 и 6 предназначены для нагрузок / принадлежностей. В одно положение питание от клеммы 3 подключается к клемме 1, И питание от клемма 4 подключена к клемме 2. В другом положении питание от клемма 3 подключена к клемме 5 И питание от клеммы 4 подключено к клемма 6.

Предположим, у вас есть небольшой вентилятор системы охлаждения. хотели работать в прохладные дни, а охлаждающий вентилятор большего размера вы хотели использовать в горячую дней. Вы хотели, чтобы индикатор сигнализировал, что используется — синий свет для маленький вентилятор и красный свет для большого вентилятора. Вот как вы могли бы сделать это с помощью переключателя DPDT. Обратите внимание, что либо одно, либо другое работает, невозможно отключить и вентиляторы, и освещение, пока есть питание. бежим к выключателю. ( Вентиляторы радиатора могут потребляют много тока, это тот случай, когда реле может быть оправдано — это всего лишь пример того, как можно использовать DPDT-переключатель)


СМОТРЕТЬ ДРУГИЕ СТАТЬИ ТЕХНИЧЕСКОЙ ПОДКЛЮЧЕНИЯ

ПРОВЕРЬТЕ ДАННУЮ ПОДКЛЮЧЕНИЕ ТЕХНИЧЕСКИХ ВИДЕО

Эта запись не была размещена ни в одной категории.

Как включить двухпроходный переключатель. Схема подключения двухклавишного проходного переключателя. Офис в трех местах

Двухклавишный проходной выключатель (DPV) поможет сэкономить электроэнергию в проходных помещениях. Это устройство обеспечивает равное управление светом из разных мест, что делает процесс более комфортным.

При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии помещения.Рассмотрим подробнее особенности подключения двухклавишных проходных выключателей

Суть сквозных выключателей (ПВ) заключается в возможности включать и выключать лампочки независимо с нескольких мест. Поэтому схема работы этого оборудования подразумевает наличие как минимум двух переключателей.

Функционально бытовые проходные переключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым механизмом регулировки.

Передняя панель проходного переключателя может быть оборудована светодиодами с подсветкой для лучшей видимости клавиш в темноте

Различные тумблеры переключателя управляют различными цепями осветительных устройств, поэтому DPV специально разработаны для люстр или плафонов с двумя электрическими цепями.

При увеличении точек управления освещением резко увеличивается количество проводов, участвующих в цепи. Из-за этого в бытовой электропроводке преимущественно используются два или три проходных переключателя на светильник.

По интерфейсу ПВ можно разделить на:

  • механический;
  • ,
  • сенсорный;
  • пульт.

Последние используются редко из-за непрактичности, но их можно найти в магазинах. Сенсорные переключатели хороши тем, что любое прикосновение к ним приводит к попеременному включению и выключению света.Механические клавиши более привычны для человека и позволяют тактильно ощущать изменение положения тумблера.

На задней панели сквозного переключателя есть схема подключения, позволяющая не запутаться и правильно их подключить

Визуальное исполнение DPV может быть самым разнообразным. В магазинах электротехники можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства не влияют на его функциональность.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для руки местах. Нет необходимости постоянно использовать оба устройства управления освещением. Один переключатель может быть основным, а второй можно использовать только при необходимости.

Если провода обычных выключателей уложены в гофре, то можно заменить их переходами без повреждения стен

Чаще всего ДПВ устанавливают в таких местах:

  1. На противоположных концах длинного коридора.Если посередине стоит дополнительная дверь, то рядом с ней также можно разместить концевой выключатель.
  2. Большие спальни. Один ДПВ можно классически разместить на стене возле двери, а другой — возле кровати.
  3. На лестничных маршах.
  4. По дорожкам и аллеям домов, коттеджей, дач. Вечером удобно выйти из дома, пройти по освещенной аллее и выключить свет у въездных ворот.
  5. В больших залах с несколькими входными дверями на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственный недостаток этого устройства — повышенная сложность и стоимость первоначальной установки.

Устройство и схема работы DPV

Проходной переключатель точнее назвать переключателем, потому что он не имеет определенного положения, в котором напряжение подается на осветительный прибор. Ключевые маркеры не имеют стандартных ярлыков включения / выключения или значков в виде палочки и овальных значков.Обычно на переключателе есть только две противоположно направленные стрелки, которые указывают на двойное назначение переключателя.

Если есть сомнения в правильности построения электрических схем, их можно проверить мультиметром, подключив ко входу в распределительную коробку штатную батарею.

Вариант №1 — двухзонное размещение

ДПВ желательно устанавливать до внутренней отделки помещения.

Ведь схема установки и подключения двухклавишного проходного переключателя предполагает наличие целых четырех стробов:

  1. Один от источника питания до распределительной коробки.
  2. Два от распределительной коробки до ПВ.
  3. Один от коробки до фары.

После этого нужно определиться с количеством необходимых кабелей и количеством жил в них.

Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двухжильных провода. Два провода будут использоваться для подачи напряжения на переключатель, а остальные четыре будут проходить через распределительную коробку ко второму коммутационному устройству.

Ко второму ДПВ в стробе проложены три двухжильных провода.Два из них идут к осветительным приборам, а четыре других — к первому выключателю.

К осветительным приборам можно подвести один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения ламп. К самой распределительной коробке подключается штатный двухжильный питающий провод.

Основная задача при установке фотоэлектрических модулей — правильное подключение кабеля в распределительной коробке. Он должен быть достаточно большим, чтобы вместить как минимум 16 проводов.Если вы проделаете работу медленно и прозвоните все соединения мультиметром, вы получите работоспособную электрическую цепь.

Вариант №2 — трехзонное размещение

Независимое трехзонное управление двумя цепями освещения отличается от описанного выше двухзонного управления наличием специального крестового переключателя. Он размещается исключительно в середине электрической цепи, хотя имеет те же функции, что и два других DPV.

Чтобы многоуровневая проводка не мешала дальнейшему ремонту, ее стараются провести на расстоянии 15-20 см ниже уровня потолка

Двойной кроссоверный переключатель имеет необычную конструкцию, в которой присутствует сквозной контакт.Один из проводов, идущих от первого переключателя, всегда подключен к нему, независимо от положения переключателя. Он замыкается в обоих положениях ДПВ крестового типа, что обеспечивает работу всей электрической цепи.

Средний крестовой переключатель не взаимозаменяем с конечными устройствами. К рассматриваемой схеме можно добавить бесконечное количество таких промежуточных устройств, увеличивая количество зон управления включением / выключением света в помещении. Но усложнение схемы влечет за собой увеличение количества необходимых проводов и стробоскопов в стенах, что не добавит радости при самостоятельном монтаже проводки.


По мере увеличения количества зон управления сложность электромонтажа не сильно увеличивается, но количество переключателей необходимо учитывать при определении размеров распределительной коробки

Для установки дополнительного DPV необходимо будет сделать еще один паз от распределительной коробки для прокладки кабеля. Он должен вместить до 8 ядер: 4 от первого коммутатора и 4 от второго.

Если электрика устанавливают профессионалы и есть финансовая возможность установить все выключатели, то использование ДПВ с трехзонным управлением для этого — отличный вариант.

Установка распределительной коробки

Все провода при установке DPV должны быть сосредоточены в соединительной коробке. Это уменьшит количество вспышек и упростит обслуживание электропроводки в случае изменения количества ламп или их схемы включения.

Желательно разместить между двумя концевыми выключателями на уровне осветительной арматуры, расположенной в центре комнаты. Однако окончательный выбор места установки основывается на конкретной конфигурации помещения и особенностях расположения элементов электрической схемы.

Самозажимные клеммы обеспечивают плотное соединение, прочность которого не меняется со временем. Они безопасны и просты в эксплуатации

Худший вариант подключения проводов в распределительной коробке — обычная скрутка изолентой. Этот метод может привести к нагреву изоляции и последующему возгоранию. Соединять жилы лучше всего с помощью специальных клемм, поскольку они обеспечивают простоту монтажа и последующего обслуживания.

Последовательность действий при установке DPV

Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма монтажных работ.Важно выполнить все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по установке двухзонного ДПВ.

Шаг №1: проектирование … На этом этапе выполняются следующие действия:

  1. Нарисовывается общая электрическая схема.
  2. Расположение распределительной коробки определяется с учетом максимальной экономии на длине проводов.
  3. Рассчитаны метраж необходимых электрических кабелей и их тип.
  4. Расположение переключателей определяется с учетом удобства использования.
  5. Выбирается тип установки: скрытая или открытая (в ящиках).

Вы можете самостоятельно спроектировать размещение ДПВ на листе бумаги. Проблем возникнуть не должно, ведь подробные аналогичные схемы доступны в Интернете.

Шаг №2: приобретите кабелей, выключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы их было удобно гнуть в розетках.

В розеточной коробке не должно быть слишком много проводов, чтобы они не погнулись и не сломались при креплении переключателя

Шаг №3: установка распределительной коробки … Именно от нее вам и нужно для начала подвести провод к остальным устройствам. Распределительный ящик располагается в 15-30 см от потолка на видном месте. Подключать его к электросети необходимо только после полной сборки всей системы.

Шаг №4: и подготовка к монтажу осветительных приборов.

Шаг № 5: измерьте длину кабеля между точками схемы подключения и отрежьте необходимые отрезки. В этом случае необходимо сделать запас в 10-15 см для подключения каждого устройства. Провода укладывают в гофру или кабельные каналы, чтобы они не подвергались воздействию влаги во время паводков и оклейки обоев.

Гофра защитит провода от короткого замыкания в случае неожиданного затопления стен соседями или дождем, избавляя от необходимости искать зазор по всей плите

Шаг 6: соедините кабели , распределительные коробки, выключатели и лампы в единую систему.На обратной стороне DPV должна быть указана электрическая схема, которую необходимо соблюдать. В конце нужно проверить с помощью мультиметра работоспособность всех элементов системы.

Металлические части светильников должны быть заземлены. Несоблюдение этого правила может привести к поражению человека электрическим током. Кроме того, «ноль» должен идти непосредственно к осветительным приборам, а не к «фазе».

Шаг 7: подключите к сети и проверьте .

Если проверка системы прошла успешно, можно отключить электричество в квартире и приступить к косметическому ремонту: заделать бороздки, закрыть распределительную коробку.

Самостоятельно подключить двухклавишные проходные выключатели в доме несложно. В этом случае важно строго соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы станет экономия на электричестве и комфорт жителей при регулировке освещения.

Есть ли у вас личный опыт установки двухклавишных сквозных переключателей? Дайте, пожалуйста, дельный совет начинающим мастерам-мастерам. Расскажите о тонкостях установки, которые известны только вам.Оставляйте свои комментарии в блоке под статьей.

Если вы включите двухклавишный переключатель в электрическую цепь комнаты, это создаст дополнительные преимущества в управлении освещением. Например, с помощью этого переключателя, если вы установите его рядом с кроватью, вы сможете включить освещение в комнате, не вставая с постели. Или, например, одним ключом можно включить одну лампу в люстре, а другой — еще две такие же лампы, что еще больше усилит освещение.Кстати, сейчас цена на электромонтаж вполне приемлема. Доверьте эту работу специалистам.

Обычно в быту используются простые однокнопочные переключатели. Но часто по тем или иным причинам люди вынуждены заменять простой одноклавишный переключатель на двухклавишный.
Продукция этого типа имеет множество различных модификаций, но, как правило, все они работают по схеме «2 входа / 4 выхода». Теоретически получается, что это просто два однокнопочных переключателя сквозного типа, соединенных в одной конструкции.Также следует отметить, что эти устройства, несмотря на их разнообразный внешний вид, работают только парами. Включение только одного изделия в электрическую схему абсолютно бесполезно.

Как работает двухклавишный переключатель

Для того, чтобы правильно включить это устройство в схему, нужно иметь представление о том, как он работает. Вообще его точное название не «переключатель», а «переключатель», потому что в момент нажатия клавиши контактная группа переключается (переворачивается), и ранее разомкнутая цепь замыкается или наоборот.
Для того, чтобы понять принцип работы 2-х клавишного переключателя, сначала следует понять, как работает переключатель с 1-м ключом, схема которого приведена ниже:
Из предоставленного чертежа становится ясно, что фазный провод подключен только к одному устройству (Off 1). Индикатор горит между следующим (Выкл. 2) и нулевым контуром. Оба устройства соединены проводниками. Путем передачи (переключения) контактов появляется возможность управлять освещением. Лампа загорится, если положение в каждом переключателе одинаковое, поскольку только этот вариант будет способствовать замыканию электрической цепи.Он погаснет при изменении положения ключа в одном из переключателей, что приведет к переносу контактной группы и размыканию цепи.

Характеристики 2 кулисных переключателей

Рассмотрим следующий рисунок.

Как видно из него, 2 фазных провода подключены к 1 устройству, поэтому есть два ключа. А значит, промежуточных проводов между переключателями тоже должно быть в 2 раза больше, то есть 4.

Эта схема называется «2 входа / 4 выхода», что, если посмотреть на нее со стороны, напоминает обычное реле с 2 парами контактов, работающее по принципу ручного переключения.Такие выключатели предназначены для работы с двумя разными лампами, светильниками или их группами, соединенными параллельно.

Порядок подключения 2-клавишного коммутатора

  1. Соедините контактные группы устройств между собой.
  2. Подключите осветительные приборы.
  3. Подключите к ним нейтральный провод и провода от проходного устройства.
  4. Проверить правильность сборки схемы.
  5. Подсоедините фазный провод.

Стоит помнить, что при проведении электромонтажных работ подавать питание в схему только в крайнем случае!

Принципы подключения

Конструктивные особенности выключателей разных производителей могут несколько отличаться, но в целом принцип у них одинаковый.Перед тем, как приступить к установке выключателя, необходимо его визуально изучить, чтобы определить его схему, что в большинстве случаев очень просто, к тому же схема должна входить в комплект устройства.

Варианты схем с различными методами управления

Двухпозиционное управление

это самая простая схема … Чтобы не запутаться, желательно использовать кабель, каждая жила которого имеет оплетку разного цвета. Как долго его нужно прожить? «- к выходам, 4 выхода и пара запасных.Получается минимум 8 токопроводящих жил. В том случае, если заземление предусмотрено, то еще +2 штуки и получается 10. Если по какой-то причине выйдет из строя одна из жил, проще будет использовать одну из запасных, чем полностью заменить кабель, а значит сток никогда не повредит.

При работе с двух точек схема подключения выглядит следующим образом:


Трехточечное управление

Такая схема более сложная и применяется очень редко, например, для включения освещения на лестничных клетках с несколькими пролетами или в просторных холлах с более чем двумя дверями.В помещениях, где у входной двери установлена ​​1 КПП, а нужно управлять освещением с других точек. В этих случаях также может потребоваться перекрестный переключатель, который монтируется в цепи вместе с вводами.



Таким образом, мы видим, что установка и подключение двухклавишного проходного переключателя не представляет сложности, главное определить, где фаза, а где ноль, что несложно сделать, прибегнув к простой индикатор.


Также обратите внимание на следующее:

  • При установке устройства следует подключать только контакты одного типа, так как при возникновении путаницы сеть может работать некорректно, или вообще не работать, а в некоторых случаях может просто произойти короткое замыкание.
  • Отличие таких переключателей от обычных заключается в том, что первые не имеют четко обозначенных положений «выключено» и «включено», управление осуществляется просто методом переключения ключа из одного положения в другое. Поэтому сначала придется заново привыкать к таким устройствам.
  • Во многих многоквартирных домах нет заземляющего провода (третьего провода в кабеле электропроводки). Но там, где он проходит, не стоит забывать об этом при установке осветительной сети с проходными выключателями.
  • Если используются провода одного цвета, их концы должны быть промаркированы, что может значительно облегчить установку.

При покупке кабеля в специализированном магазине перед использованием проверьте его на наличие дефектов. Как правило, повреждение оболочки и другие внешние нарушения обнаружить несложно, а вот внутренние повреждения можно обнаружить только с помощью тестера. Часто сердечники внутри кабеля обрываются из-за неправильной намотки его на центральный барабан, либо сердечник может оборваться из-за неправильной транспортировки катушки кабеля.

Видео: Схема подключения переключателя прямого действия

Включение таких проходных переключателей в электрическую / цепь создает дополнительные удобства для управления освещением в частных домах или больших помещениях, например, на складах, производственных объектах и ​​т.п. Хотя для владельцев квартир эти устройства представляют интерес. Как вариант — установка в спальне, которая отключит свет от другой «точки», расположенной возле кровати.

Но, как правило, в основном подразумеваются продукты с одним ключом.Это самый простой вариант. Разберемся, что такое двухклавишный сквозной переключатель, в чем его особенность и как правильно подключить устройство.

Двухклавишные проходные переключатели доступны в нескольких версиях. Далее — упор на наиболее распространенный вид продукции, работающий по схеме «2 входа / 4 выхода». Это не что иное, как комбинированный вариант двух однокнопочных переключателей проходного типа. Следует отметить, что такие устройства вне зависимости от модификации работают только парами.Устанавливать только одно изделие в электрическую / цепь совершенно бессмысленно.

Принцип работы переключателя проходного действия

Без базовых знаний об устройстве двухклавишного переключателя вряд ли удастся понять, по какой схеме и как подключить самостоятельно. Более точное название этого устройства, исходя из особенностей его функционирования, — выключатель, так как в момент нажатия кнопки контактная группа перебрасывается, и цепь переключается с «замкнутого» («разомкнутого»). ) положение на противоположное.

Изучение принципа работы желательно начать с одноклавишного аналога. Схема его подключения представлена ​​на рисунке.

Из него видно, что фазный провод подводится только к одному устройству (№1). Между другой (№2) и нулевой цепью включается осветительный прибор. Оба ввода соединены проводниками. Освещением можно управлять, меняя местами контакты. Свет будет гореть, когда их положение в каждом из продуктов совпадает.Это соответствует короткому замыканию. Осветитель погаснет при условии, что в одном из устройств изменится положение клавиши и, соответственно, контактная группа.

Характеристики двухклавишных устройств

Устройство №1 имеет 2 фазных провода. Соответственно есть два ключа.

Промежуточных проводов, соединяющих выключатели, не 2, а 4.

Это называется «2 входа / 4 выхода». Двухклавишный проходной выключатель, если посмотреть на его схему, напоминает обычное реле, имеющее 2 пары контактов, только с ручным переключением.Устройство предназначено для управления работой 2-х разных светильников (или групп устройств, состоящих из образцов, соединенных параллельно).

Порядок подключения 2-х клавишного переключателя

  1. Подключение контактных групп устройств друг к другу.
  2. Подключение осветительных приборов.
  3. Подключение к ним нулевого провода и проводов от проходного устройства.
  4. Проверка правильности сборки цепи.
  5. Подключение фазных проводов.При любых электромонтажных работах «питание» (мощность) подается в схему в последнюю очередь !!!

Схемы подключения

Дизайн устройств разных производителей может незначительно отличаться. Поэтому дальше — только общий порядок включения в схему. Перед тем, как приступить к установке приобретенного сквозного выключателя, необходимо внимательно изучить его схему, которая в обязательном порядке приводится в сопроводительной документации к любому электротехническому устройству.

Варианты схем по способу контроля

Изготовлено из двух точек

Схема самая простая. Чтобы избежать путаницы с кабелем, лучше всего использовать кабель с цветной оплеткой. Сколько их должно быть? На входах — 2, с выходов — 4, обязательна пара запасных. Итого — не менее 8 токопроводящих жил. Если заземление предусмотрено, то плюс 2 шт. В случае обрыва какой-либо из линий сделать 2 переключения намного проще, чем заменить кабели (провода).

При управлении в двух направлениях схема выглядит так:

Из трех точек

Это включение несколько сложнее и используется гораздо реже. Например, на лестницах с несколькими пролетами (при выключенном «секционном» освещении). Или в залах с более чем двумя дверями. В комнатах, когда у дверей ставится 1 КПП, а нужно управлять освещением с двух других точек. В таких случаях вам также понадобится перекрестный переключатель.Отдельно не монтируется — только вместе с КПП.

Оказывается, в подключении сквозного устройства с 2 ключами нет ничего сложного. Просто нужно правильно определить, где фаза и ноль в разветвлении / коробке (по индикатору).

На заметку:

  • При установке устройств необходимо подключать только их контакты одного типа (из одинаковых пар). Путаница приведет к тому, что схема не будет работать!
  • В отличие от обычных переключателей, на контрольно-пропускных пунктах нет фиксированных положений «включено» и «выключено».Управление освещением осуществляется только перемещением соответствующей клавиши в другое положение. Поэтому к таким устройствам, возможно, придется сначала привыкнуть.
  • В большинстве многоквартирных домов в проводке отсутствует третий провод (земля). Но там, где он заложен, при подключении проходных выключателей и осветительных приборов нельзя забывать об этом.
  • При использовании проводов одного цвета необходимо промаркировать их концы. Это значительно упростит их подключение на месте.

И последнее.Если провод (кабель) только что был приобретен в магазине, это не означает автоматически, что он не имеет дефектов. Внешние повреждения заметить несложно, а вот внутренние — не так-то просто. А бывают обрывы — из-за неточной намотки кабеля на катушку (барабан) на производстве, при транспортировке, погрузке / разгрузке.

Вывод — перед прокладкой кабеля (провода) в стену (под плинтус) его необходимо проверить на обрыв. Нет смысла объяснять, что такое «непрерывность» линии с помощью простого мультиметра.Кто этого не знает, независимым электронным редактированием заниматься не будет.

Удачи в «автоматизации» домашнего освещения!

Приветствую всех начинающих электриков! В этой статье мы постараемся разобраться в хитрой схеме подключения двухклавишного переключателя через него. Слово «проход» означает, что он управляет освещением из двух или более мест. Мол, он зажег свет в коридоре, ПРОШЕЛ и выключил на другом конце. Слово «двухклавишный» означает, что у него ровно две клавиши.Когда обычно используются такие переключатели? По сути, почти 100 процентов современный ремонт.

Проходные выключатели очень удобны в быту

Конкретный пример — брачная кровать и два бра (бра) над ней. Согласитесь, удобное и распространенное решение. С каждой стороны кровати по два ключа. Вот ты лежишь и рассказываешь жене невероятно интересную и захватывающую историю о рыбалке, как ты сегодня вытащил из воды здоровенного леща, а потом, как гром среди ясного неба, понимаешь, что ей так «интересно», что она упала давно спит.И свет горит, нужно выключить. Возьмите и выключите весь свет со своей стороны кровати, вам не нужно никуда вставать. И вы думаете, какой вы красивый мужчина, что предусмотрели двухклавишные переключатели.

Для уже упомянутых длинных коридоров, опять же, такое решение напрашивается само собой. В ситуациях, когда ламп много, но не все они должны гореть одновременно. В целом вещь удобная и нужная. Схема двухклавишного переключателя через два места

Как подключить двухклавишный сквозной переключатель из двух мест

И так как теперь все стало для всех резко понятно, приступаем к процедуре монтажа нашей схемы с двумя -ключевые проходные переключатели.

Схема управления освещением с двух мест

А так как теперь все стало для всех резко понятно, приступаем к процедуре монтажа нашей схемы — как подключить двухклавишный проходной выключатель.

1) Монтируем распределительную коробку. Туда должно пройти ровно 7 кабелей. 4 от выключателей (по 2 от каждого, т.к. контактов 6, а провода трехжильные), 2 от осветительных групп и кабель питания. 7 кабелей — это 21 провод, они разведены на 9 контактов, их легко увидеть на полной принципиальной схеме: Здесь важно понимать, что не все части схемы могут учитывать цветовое соответствие.На отрезках от коробки до переключателей этого делать нельзя и нужно вбивать болт в цвета.

2) Устанавливаем розеточные коробки в стены в тех местах, где запланированы выключатели, и прокладываем в них 2 соответствующих кабеля от распределительной коробки.

3) Чтобы не запутаться в проводниках, необходимо запастись мультиметром. В режиме звонка можно легко идентифицировать все провода, рекомендую сразу их подписать. Подключите входы и выходы согласно схеме, и будет вам счастье.Фаза поступает на оба входных контакта первого переключателя, на входы второго навешиваются провода от ламп. Выходы переключателей соединены между собой. Понятно, что без разводки можно вообще обойтись, тогда для подключения выходов проще использовать четырехжильный кабель.

Автоматический выключатель с тремя точками

Однако что, если нам нужно управлять светом из трех или даже более точек? В этой непростой жизненной ситуации нам на помощь приходит так называемый двухкнопочный крестовой переключатель.В этом случае у нас будет два крайних двухклавишных переключателя и один или несколько перекрестных переключателей. Таким образом, если у нас есть управление с пяти мест, нам понадобится 2 сквозных и 3 перекрестных переключателя. Правда, такая схема становится просто чудовищной по своей сложности.

У этих монстров целых 8 контактов — 4 входа (для предыдущего переключателя) и 4 выхода (для следующего). По принципу работы такое устройство эквивалентно двум двухклавишным проходам в одном корпусе, на схеме ниже это хорошо видно.Но здесь возникает еще одна проблема — такие вундервалы вряд ли удастся найти в магазинах, придется делать много подключений и использовать в проводке 4-жильные провода; так что хорошенько подумайте, стоит ли оно того.

Трехточечная схема управления с перекрестным переключателем

Мы видим, что в этом случае у нас будут гореть обе лампы, но если изменить положение любого из трех переключателей, цепь разомкнется. Точно так же вы можете снова включить свет откуда угодно. Следует добавить, что из сквозного переключателя всегда можно сделать обычный переключатель, если, например, он остался лишним.Кроме того, двухклавишный сквозной переключатель можно использовать как одноклавишный кросс, для этого нужно замкнуть 2 контакта и одновременно нажать обе клавиши, либо, если конструкция позволяет, заменить 2 клавиши одной. большой.

Как видите, работать со сквозными переключателями не так уж и сложно, если вы хорошо представляете схему по соединению в голове. Что касается того, какую марку продукции лучше покупать, то профессиональные электрики чаще всего рекомендуют всем известные Legrand, Scheider Electric, ABB и Makel.Их продукция по праву пользуется популярностью благодаря надежности и дизайну.

В контакте с

Для повышения комфорта эксплуатации осветительных приборов используются контрольно-пропускные пункты, позволяющие управлять освещением помещений с двух и более мест. Иногда это не только удобство, но и необходимость.

Чаще всего схема подключения переключателя проходного на 2 места используется в следующих местах, а именно:

  • … Установив коммутационные устройства на 1 и 2 этаже, вы можете включить свет, подняться или опустить и выключить свет. В домах более 2-х этажей в схему можно добавить дополнительные устройства;
  • … Один выключатель установлен возле двери, другой — рядом;
  • … Выключатели устанавливаются в начале и конце помещения.

Этот список можно хранить довольно долго, так как для каждого случая существует свой вариант использования для систем сквозной коммутации.Чтобы сэкономить время и деньги, все операции можно проводить самостоятельно, при соблюдении рекомендаций, которые будут даны в этой статье.

Читайте в статье

Что такое сквозной переключатель и его отличие от обычного переключателя

Сквозной переключатель — это устройство, которое позволяет управлять одним источником света из двух или более мест. Схемы их подключения к электросети немного сложнее, так как подразумевают установку нескольких коммутационных аппаратов.



Освещение с проходными коммутационными аппаратами, как правило, монтируется на, в, длинном и садовом. Такая схема дает возможность включить свет в одном месте и выключить в другом, не прибегая к первому выключателю.

Чтобы понять, чем коммутатор отличается от коммутатора, необходимо сначала определить термины.

Lezard

Китайский производитель Lezard входит в состав компании Legrand, но от родного бренда остается только стильный дизайн, а иногда случаются сбои в качестве сборки.Но за такую ​​стоимость качество соответствующее.

Wessen

Wessen — один из лидеров рынка электротехники в России, дочернее предприятие Schneider Electric. Благодаря этому вся продукция проходит строгий контроль качества и оснащена новейшими технологиями, которые были разработаны в области электротехники. Компания предлагает потребителю широкий выбор товаров с универсальным дизайном, что позволяет им вписаться практически в любые.

Наибольшей популярностью у российских покупателей пользуется серия Rondo.Все изделия этой серии предназначены для скрытой установки и обладают необходимыми функциями безопасности. Кроме того, декоративные рамки переключателей легко заменяются, что дает возможность адаптировать их к любому интерьеру и воплотить собственные дизайнерские идеи.

Makel

Турецкий бренд, давно завоевавший популярность у российских потребителей. Продукция Makel функциональна, надежна и безопасна, и, несмотря на кажущуюся простую конструкцию, привлекает внимание.

Автоматические выключатели Makel обеспечивают возможность соединения в петлю без использования распределительных коробок.Это делает установку изделий простой и удобной в использовании.

Модельный ряд Legrand

Обзор моделей VIKO

Lezard

Wessen

При установке выключателей обязательно убедитесь в отсутствии электрического тока по индикатору.

Самой удобной для удобства использования считается высота 900 мм от пола. Выключатель лучше размещать от дверного проема на расстоянии 200 мм.

Если устройство устанавливается на открытом воздухе, следует приобретать переключатели с классом защиты не ниже IP44.

Перед установкой сначала нужно по индикатору определить фазный провод и разметить его. Это облегчит дальнейшее подключение сквозного переключателя.

Электрический выключатель | 3-х полосный | Однополюсные, двухполюсные

Выключатели используются для управления освещением, вентиляторами и даже большими электродвигателями, но они не все одинаковы. Важно выбрать правильный тип переключателя для приложения.

Однополюсный и трехходовой

Однополюсный выключатель используется для управления светом в маленькой кладовой или ванной.Он называется однополюсным переключателем, потому что два провода соединены или разделены механизмом переключения. Также есть заземляющий провод для защиты от электрических неисправностей.

Однако в некоторых приложениях, таких как коридоры и большие комнаты, наличие одного выключателя может быть неудобным, поэтому может быть полезно управлять светом из двух мест, и это роль трехпозиционного переключателя.

Используются парами, по одному в каждом месте переключения. Они имеют проводку, поэтому любой переключатель может включать свет, независимо от настройки другого.

Трехпозиционный переключатель больше однополюсного переключателя и имеет три винтовых зажима для подключения проводов, а также заземление. Два из них используют бегущие провода, идущие от одного переключателя к другому. Для третьей клеммы один переключатель подключен к проводу горячего питания, а другой переключатель подключен к свету.

Двухполюсные выключатели

Однополюсные и трехпозиционные переключатели используются для приложений с низким током 120 В переменного тока (Вольт переменного тока). Иногда цепь может быть подключена к двухполюсному выключателю, что делает цепь 240 В переменного тока.Эта схема обычно используется с большей нагрузкой, такой как двигатель или прибор, требующий 240 В переменного тока.

Двухполюсный переключатель используется с источником питания 240 В переменного тока. В бытовых применениях эти цепи питают сушилки для одежды, электрические плиты, электрические водонагреватели или оконные блоки кондиционирования воздуха, которые подключены к специальному двухполюсному выключателю в центре нагрузки. Двухполюсные переключатели 240 В переменного тока требуют наличия горячего провода 120 В переменного тока, который обычно представляет собой черный и красный провод, подключенный к переключателю.Третий зеленый провод подключается к винту заземления. Двухполюсный переключатель одновременно разрывает оба провода 240 В переменного тока, чтобы размыкать цепь, и одновременно замыкается, чтобы установить контакт и замкнуть цепь.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
