Подключение проводов: 120 фото правильного соединения электропроводки

Содержание

120 фото правильного соединения электропроводки

Наиболее важными элементами любой электрической сети являются точки соединения проводов. От качества и правильности проведения этих работ зависит надежность и долговечность электрической сети. К сожалению, такие некачественные работы нельзя диагностировать, недостатки проявляются при нагрузке системы. При этом некачественное соединение начинает разогреваться и это зачастую приводит к пожару, который далеко не всегда удается локализовать.

В этом обзоре описаны основные виды соединения проводов с фото, их классификация и применение.

Краткое содержимое статьи:

Регламентирующие документы

Существует множество способов соединения проводов. Их применение или запрет регламентируется действующими правилами устройства электроустановок (ПУЭ), которые утверждает Минэнерго РФ. Они не должны противоречить действующему документу.


Нормативная база с течением времени корректируется, так как идёт неуклонный рост потребления электроэнергии и некоторые типы соединений не обеспечивают необходимой в современных условиях надежности.

Например, в соответствии с действующими правилами нельзя применять скрутку без дополнительной фиксации, которая широко применялась ранее, так как существуют более качественные и не менее доступные современные технологии.

Для того чтобы определить то, как лучше соединить провода, необходимо изучить все доступные технологии, определить их достоинства и недостатки. В первую очередь они классифицируются по необходимости наличия дополнительных навыков для проведения работ. Не требуют их крепления с использованием клемм, различных пружинных зажимов, болтов и колпачков СИЗ.

У каждого решения есть свои достоинства и недостатки. В первую очередь они различаются по простоте и надежности монтажа. В общих чертах можно сказать, что быстро выполненные контакты с применением различных клемм и зажимов, со временем могут ослабевать и приводить к авариям. Качественные контакты, выполненные с применением гильз, пайки или сварки требуют большего времени и не подвергаются разборке.

Таким образом, надежность прямо пропорциональна трудоемкости. Прежде тем как соединять провода своими руками следует ознакомиться с инструкциями. Стоит отметить, что во всех работах требуется предварительной очистки материалов от оксидной пленки.

Технические характеристики различных вариантов

Давайте более детально рассмотрим способы электромонтажа, требующие дополнительных инструментов. Они позволяют получить надежные подключения, рассчитанные на большие токи.

Пайка

Этот тип соединения электрических проводов широко распространен. Наиболее часто он применяется для медных проводников. Для этого нужен паяльник, олово и канифоль. Жало смачивается небольшим количеством расплавленного припоя, который потом переносится на скрутку при её нагреве. Остатки канифоли испаряются при прогреве. Перед пайкой нескольких жил имеет смысл залудить каждый из них по отдельности.

Такие решения очень удобно применять для проводников небольшого диаметра, как одножильные, так и с большим числом жил. Работу следует выполнять как можно быстрее, чтобы не расплавить пластиковую изоляцию. Таким способом можно соединять и алюминий, но для этого требуется специальный флюс и припой.


Сварка

Сварка выдерживает большие токи и обладает механической прочностью. Так можно соединять как медь, так и алюминий. Он очень удобен для жил большого диаметра. Они скручиваются в один пучок, и с использованием сварочного аппарата через него пропускается большой ток, который расплавляет металл на конце скрутки.

Для того чтобы получить аккуратный контакт необходимо сначала потренироваться и подобрать параметры работы сварочного оборудования. Сделать это можно с использованием ненужных обрезков. Необходимо расплавить металл не повредив изоляцию.

Опрессовка

Опрессовка выполняется с помощью гильз и специального инструмента. Они бывают из меди и алюминия. Эта операция достаточно проста, но требует подбора гильз нужного размера и особого инструмента, для их сжатия.

Работы выполняются достаточно просто: жилы сворачиваются в пучок, вставляются в гильзу и обжимаются в нескольких местах. Он может выдерживать большой ток. Самая большая сложность состоит в подборе гильз нужного диаметра: они не должны быть слишком большими или маленькими.

Скрутка

Как было описано выше этот способ нельзя использовать без дополнительной фиксации. Так как она не позволяет создать надежный контакт. Скрутка применяется в комбинации с пайкой, сваркой, опрессовкой или использованием СИЗ. Перед фиксацией провода подвергаются скрутке.

Описанные три метода предусматривают их последующую электрическую изоляцию. Для этого применяют изолирующую ленту для электромонтажных работ или термоусадочные трубки. Они выполнены из полимерного материала, который позволяет при нагреве уменьшать их диаметр в несколько раз.

Выпускается продукция различной номенклатуры. В первую очередь следует выделить необходимость использования вне помещений светостойких материалов. Для усадки лучше всего воспользоваться промышленным феном или аккуратно прогреть полимерную трубку паяльником.

Для надежности следует после установки первой трубки смонтировать вторую трубку большего диаметра. После усадки материал должен надежно закрывать концы контакта.

Следующие решения не требуют дополнительной оснастки и позволяют легко выполнить правильное соединение проводов при начальном уровне квалификации.

Клеммные колодки

Ранее они широко применялись, благодаря своей дешевизне и надежности. На ней можно соединять провода разных сечений. Они могут быть медными или алюминиевыми, могут состоять из одной или множества жил. Их зажимают винтами на контактной колодке.

Недостатком является то, что они соединяются только попарно. Для большего числа подключений требуется изготавливать специальные перемычки. Существуют другие варианты более легкого подключения.


Соединительные изолирующие зажимы

Одним из них является использование СИЗ колпачков. Это пластмассовый колпачок внутри которого установлена пружина из металла. Она накручивается на пучок, скручивая их, пластмасса служит электрической изоляцией. Такой контакт очень надежен. Существует отечественная разработка фирмы КЗТ, которая одевается непосредственно на скрутку.

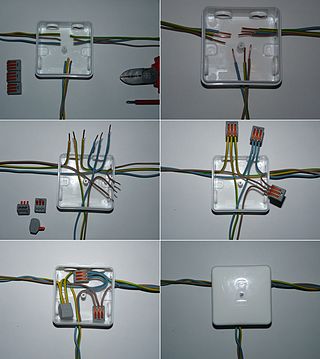

Зажимы Wago

Этот вид подключения покорил рынок удобством и простотой применения. Ими соединяются всевозможные проводники. Зажимы выпускаются на различное число соединений.

Недостатком является то, что в конструкции имеется пружина, которая может со временем ослабнуть, что может привести к аварии и возгоранию. Поэтому следует приобретать только оригинальные, фирменные изделия.


Болтовые крепления

Такой тип крепления является классическим, позволяет соединять медь с алюминием. Состоит из болта с гайкой и трех шайб. Его можно изготовить самостоятельно при отсутствии других соединителей.

Заключение

Выбор того как лучше соединить провода зависит от их типа, бюджета и времени. Если следовать правилам ПУЭ, то можно выполнить безопасные и надежные контакты, которые будут служить долгие годы. Следует помнить, что в любом случае эти работы нужно выполнять максимально аккуратно и осмотрительно, без спешки.

Фото процесса соединения проводов

Способы соединения проводов в распределительной коробке

Способов соединения проводов в распределительных коробках, при монтаже электропроводки или просто удлинении электрических линий, достаточно много, но не все они разрешены, не все одинаково надежны. При этом, правила соединения однопроволочных проводов и многопроволочных, из-за их конструктивных отличий, различаются.

В первую очередь, выбирая способ соединения, нужно обратится к ПУЭ (Правила устройства электроустановок), основному документу, регламентирующему монтаж электропроводки.

Согласно пункту 2.1.21, из ПУЭ 7го издания:

Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Единственное, что я бы добавил к этому - требования ГОСТ Р 50571.15-97, в котором

не рекомендуется пайка проводов при соединении, поэтому, этот способ мы рассматривать не будем. Наша задача выбрать только самые надежные и удобные способы, пайка же, по этим параметрам, не подходит.





Опрессовка


Для соединения проводов методом опрессовки используются специальные гильзы, представляющие собой полые металлические трубки, в которые помещаются жилы соединяемых проводов, а затем, с помощью ручных пресс-клещей или механического пресса опрессовываются.

Принцип этого метода соединения, заключается в механическом сжатии всех соединяемых жил, что обеспечивает необходимый электрический контакт, а так же надежность и долговечность соединения.


Главным недостатком опрессовки проводов для соединения проводов в распределительных коробках, является необходимость использования гильз разного сечения и размеров, а также специализированного инструмента – пресс-клещей. Кроме того, в этом методе, достаточно сложно добавить к соединению еще проводники после опрессовки, а использование пресс-клещей, при монтаже проводки в квартире, не всегда удобно и возможно, так как для их работы, требуется определенное пространство, которое, к сожалению, в реальных условиях не всегда бывает.

Наиболее эффективно опрессовка показывает себя в соединении многопроволочных проводов, для однопроволочных (моножильных) она используется достаточно редко. Чаще всего ей пользуются в случае, когда у монтажника уже есть весь необходимый инструмент и опыт работы. Кроме того, опрессовка не требует электричества и может выполнятся в тех местах, где его нет.

Сварка


Принцип соединения проводов и кабелей сваркой, основан на сплавлении медных жил при воздействии высокой температуры от электрической дуги сварочного аппарата. При этом получается надежное соединение, при котором все жилы объединяются не межатомном уровне, соответственно и сопротивление у такого соединения рекордно низкое (не нагревается под нагрузкой).

В настоящий момент сварка считается наиболее надежным и качественным видом соединения однопроволочных медных жил проводов и кабелей, применяемых при монтаже проводки.

К главным недостаткам сварки, можно отнести необходимость наличия узкоспециализированного сварочного оборудования и навыка владения им у специалиста, выполняющего монтаж. Кроме того, производство сварочных работ требует свободного пространства в месте монтажа и самое главное, наличия электричества. Места соединений сварного соединения проводов в распределительной коробке также необходимо дополнительно изолировать.


Сжим


Зажимной метод самый доступный из способов соединения проводов. Его принцип довольно прост, токопроводящие жилы кабелей или проводов, стягиваются, сжимаются, друг с другом, с помощью различного рода соединителей (винтовых, пружинных и т.д.). Самым ярким представителем этого способа соединения проводов являются клеммы.

Клеммы, для соединения жил при монтаже электропроводки, чаще всего бывают или винтовыми – где провода стягиваются в общей колодке винтами, или самозажимными - в которых жилы проводов зажимаются между подпружиненных пластин.

Винтовые клеммы, чаще всего используются для подключения электрооборудования, при соединении кабелей в распределительных коробках их не применяют. Одним из главных недостатков винтового соединения, является то, что со временем контакт ослабевает и винт необходимо затягивать. Если этого не делать место соединения начнет греться и в результате это может стать причиной возгорания либо нестабильной работы электросети.

Самозажимные клеммы, на основе плоскопружинного зажима (крепеж под пружинящими пластинами), идеально подходят для соединения жил кабелей или проводов при монтаже электропроводки. Для того, чтобы соединить провода, достаточно поместить оголенные жилы в разъемы клемм, где они автоматически зафиксируются и будут связаны между собой через токопроводящий материал внутреннего механизма клеммы.

И хотя такое соединение получается не таким надежным как при сварке, используется оно при монтаже электропроводки очень часто. В первую очередь из-за простоты и быстроты монтажа. Достаточно только снимать изоляцию с жил кабелей и помещать их в клеммы.

Главным же недостатком такого способа соединения, является необходимость покупки качественных самозажимных клемм. Кроме того, довольно неоднозначно проявляют себя такие соединения во многих экстремальных ситуациях, которые, к сожалению, могут возникнуть в процессе эксплуатации электросети.

Опытные электромонтажники, стараются использовать самозажимные клеммы лишь на группы освещения, а соединения кабелей идущих, например, на розетки выполняют сваркой.

Если вы решили делать проводку в квартире своими руками, то соединение самозажимными клеммами для вас будет самым предпочтительным вариантом. Главное, это использовать клеммы, специально предназначенные для коммутации силовых цепей и рассчитанных на это. Еще одним плюсом является то, что такие соединения нет необходимости дополнительно изолировать, что так же очень сильно экономит время.

Еще есть клеммы с рычажковым зажимом, в них фиксация жилы происходить при закрытии рычага, а при его открытии она снова освобождается. Такую клемму можно использовать многократно, но они достаточно объемные и дорогие, поэтому используются при соединениях в распределительных коробках редко. Главное их преимущество над самозажимными клеммами – возможность соединять многопроволочные провода, без дополнительной подготовки жил.


Каким способом лучше всего соединять провода в распределительной коробке


Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение. Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа.

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал - гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

приспособления для подключения к электропроводке машины и её ремонта

Обилие разных гаджетов все чаще заставляет для их подключения внедряться в электрическую схему автомобиля. Кто-то, не разбираясь в электричестве, доверяет это профессионалам, а кто-то вполне способен сам запитать видеорегистратор или камеру заднего вида. Думаем, этот материал будет интересен как профессионалам, так и самоделкиным, ведь в нем мы расскажем об устройствах и приспособлениях, которые помогут легко и главное безопасно внедриться в электросхему автомобиля или восстановить ее.

Олег Славин

ОТСЕКАТЕЛЬ МАССЫ

Электричество, как известно, своих не трогает, но перед тем как приступить к работе с проводкой, его все же следует отключить. Как правило, это можно сделать, скинув с аккумулятора минусовую клемму, то есть «отключив массу». В большинстве случаев для этого потребуется взяться за гаечный ключ и, ослабив крепление клеммы к минусовому выводу аккумулятора, снять ее. А между тем существует немало способов сделать это быстро и без применения инструмента, например, заменив штатные плюсовую и минусовую клеммы быстросъемными. Вариантов их исполнения сейчас предлагается большое количество, но при покупке такого узла нужно быть очень внимательным.

Большинство из них выполнены из тонкого листа стали, что не обеспечивает надежность конструкции и электрического контакта. Другой вариант – поставить отсекатель массы, который позволит одним движением полностью обесточить автомобиль. Внешне он очень напоминает рубильник и по сути таковым и является, только в уменьшенных до применимых к автомобилю размерах.

Медная контактная группа обеспечивает надежный контакт, а долговечность – конструкция, в которой, по сути, нечему ломаться.

КЛЕММЫ АККУМУЛЯТОРА

Раз уж зашла речь о клеммах, стоит отметить появившиеся на рынке клеммы аккумулятора с возможностью подключения к ним дополнительных проводов. Такое часто случается, когда нужно запитать что-либо непосредственно от батареи, а не от бортовой сети автомобиля.

Эти клеммы позволяют подсоединить к ним и штатный плюсовой контакт, и еще несколько, зажав каждый в отверстии соответствующим сечению провода мощным винтом. Такое крепление обеспечивает надежный механический и электрический контакт провода с клеммой. Помимо этого, есть модели с инсталлированным в клемму вольтметром.

В этом случае на цифровом дисплее отображается, сколько вольт на аккумуляторе в данный момент и сколько вольт выдает генератор при работающем двигателе. Нужно признать такое решение насколько оригинальным, настолько и полезным.

Крепление провода в клемме путем обжима винтом есть и для минусовых клемм, и для отдельных проводов. Часто случается так, что контакт от силового минусового провода, крепящегося на массу, либо отгнивает, либо обламывается.

Прийти на помощь в этой ситуации может отдельная клемма, в которую так же вставляется обломленный провод, после чего обжимается винтом и уже затем крепится к кузову автомобиля в штатном месте.

ПОДКЛЮЧЕНИЕ К БЛОКУ ПРЕДОХРАНИТЕЛЕЙ

Нередко инсталляторам приходится подключать что-либо в блоке предохранителей. Кто-то режет нужные провода, чтобы спаять их с подключаемыми, кто-то подматывает провод непосредственно к ножке предохранителя. Упростить эту процедуру может специальный переходник с клеммами на концах.

Одна часть, схожая с формой предохранителя, вставляется на место нужного предохранителя, ко второй подключается провод от устройства. Такое подключение очень удобно, к тому же при этом штатная цепь автомобиля и подключенное устройство защищены предохранителем, который устанавливается в этот переходник. Главное – правильно вставить переходник в блок предохранителей. «Плюс» на конце отвода должен появиться только после установки в переходник предохранителя.

ОБЖИМЫ ДЛЯ ВРЕЗКИ

Случается так, что при монтаже того или иного устройства нужно подключиться к штатной проводке автомобиля непосредственно в косе. Облегчить эту процедуру поможет специальный обжим.

Ножи-контакты при обжиме такой «врезки» надрезают изоляцию и металлической частью замыкают контакт на проводе, при этом провод за счет пластикового корпуса остается надежно изолирован. После такой несложной процедуры инсталлятору остается лишь подключить в образовавшийся разъем соответствующий провод.

ТЕРМОУСАДОЧНАЯ ПАЙКА

Разорванный, перебитый или перетертый провод тоже довольно частая неисправность, встречающаяся в автомобилях, особенно если ему уже немало лет. Как правило, восстанавливают такую напасть, скрутив провода с последующей изоляцией восстановленного контакта либо изолентой, либо термоусадочной трубкой. Но скрутка со временем начинает окисляться, особенно если изоляция была некачественной и в место ремонта попадала влага, и тогда контакт вновь начинает барахлить. Исключить это позволяет новинка рынка – термоусадочная пайка.

Принцип действия ее очень схож с принципом действия термоусадочной трубки-изолятора. Ее точно так же нужно нагреть феном либо зажигалкой, чтобы она плотно охватила провод, только здесь еще присутствует припой, а на концах трубки – герметизирующие вставки. Принцип действия прост. На один из проводов натягивается трубка, после чего зачищенные концы проводов распушаются и вставляются друг в друга. После чего трубка натягивается на оба повода таким образом, чтобы припой оказался аккурат посередине оголенных проводов. Далее соединение обжигается зажигалкой или термофеном, трубка усаживается, припой плавится, скрепляя провода, а концы надежно герметизируются от попадания влаги. Все, надежный контакт обеспечен.

ЭКСТРАКТОРЫ

Обломившийся или отгнивший провод у самого конца штекера тоже проблема, довольно часто встречающаяся.

Для того чтобы заменить в штекере пин, порой приходится попотеть, выковыривая его при помощи шила или других подручных средств. Облегчить эту ювелирную операцию можно при помощи набора специальных экстракторов для пинов. Набор включает в себя несколько экстракторов для работы с наиболее типовыми видами штекеров.

Восстановить штекер при помощи этих нехитрых, но таких нужных приспособлений труда не составит даже начинающему автоэлектрику.

КЛИПСЫ ДЛЯ ПРОВОДКИ

После инсталляции того или иного устройства до него требуется проложить проводку. Часто она идет в скрытых от глаз местах, что существенно облегчает ее монтаж – провод достаточно закрепить изолентой либо притянуть к соседней косе стяжками. Но как быть, когда провод выходит на поверхность и, что называется, мозолит глаза?

Красиво проложить провод и исключить его провисание позволят специальные клипсы. В месте прокладки провода или проводов они приклеиваются на идущий в комплекте двухсторонний скотч с определенным шагом к элементам интерьера, после чего в них и закрепляется провод. После такой инсталляции салон выглядит куда опрятнее.

Хочу получать самые интересные статьи

Пошаговая инструкция +Фото и Видео

Схемы расключения кабеля. Для жилого дома, который был построен в 60-70 гг. было достаточно простого электрического счетчика, который устанавливали в коридоре квартиры. В то время в качестве предохранителей использовать автоматические или чаще керамические пробки.

Этого было достаточно для маломощных приборов, и не у каждого был телевизор или стиральная машинка. Но времена неумолимо меняются, и практически в каждой квартире есть стиральная машинка, бойлер, ПК (один или несколько), посудомойка и прочее.

По этой причине стали устанавливать вводное оборудование, которое в состоянии выдержать всю нагрузку.

Общие сведения

Среди того, что потребуется для улучшения, есть выбор элементов, установка и расключение кабеля в электрическом щитке.  Сразу хочется отметить, что для выполнения подобных работ нужны специальные знания и практические навыки в электротехнике. Но если у вас есть инструкция, готовые схемы, электрический щит и вы знаете все требования по технике безопасности, вы сможете собрать щит и разобраться с расключением жил кабеля своими руками.

Электрический щит – для чего он нужен?

Привычный для нас распределительный щиток, который устанавливают на входе в частный дом или квартиру, нужен для того, чтобы обеспечить безопасность при использовании электрического оборудования и приборов. В домах нового типа такие щитки уже предусмотрены, но и в зданиях старой постройки они постепенно вытесняют пробки и счетчики. При помощи щитка вы можете грамотно распределить энергию между всеми группами потребителей, и создать отличную защиту от короткого замыкания и перегруза.

Для размещения вам потребуется пластмассовый или металлический ящик. Для начала устанавливают электрический счетчик и общий выключатель, чтобы полностью обесточить квартиру. Такое отключение можно сделать вручную или же оно сработает само при аварийной ситуации (перегруз сети). Если перед счетчиком установлен вводный автомат, то его следует обязательно опломбировать (и счетчик тоже).

Из группы приборов по количеству больше всего автоматических выключателей. Они не только дают защиту проводке, но и самим бытовым приборам. Для каждого автомата определена группа потребителей, а для каждого мощного устройства ставят свой автомат. Таким образом, можно отключить приборы по отдельности или же выключатель сработает автоматически при аварии.

Помимо автоматов, в щиток устанавливают еще и устройства защитного отключения. Они нужны для сравнения выходящих и входящих токов и срабатывают, если нарушен баланс. Обычно это случается при неконтролируемых утечках тока, а отключение происходит благодаря воздействию тока, который безопасен для человека .

И последнее – в распределительном щитке есть специальные шины, которые сделаны в виде медных полосок. К ним можно подключить автоматы и прочие приборы. Нулевые провода идут к специальной колодке с клеммами – нулевой шине. Чтобы подключить заземление, используют заземляющую шину.

Потребители и их распределение

Все электричество, которое поступает на объект, должно быть равномерно и правильно распределено между всеми потребителями.

При процессе распределения и расключения жил кабеля нужно руководствоваться специальными правилами и нормами:

  • Потребители, которые считаются мощными (от 2 000 Вт и больше) объединяют в разные группы. К каждой группе следует подключить автомат, который сможет выдержать нагрузку.
  • Стиральную и посудомоечную машину, а также кондиционер и прочие приборы, которые не отличаются высокой мощностью, подключите к автоматам 16 А. Учтите, что сечение кабеля не должно быть меньше 2,5 мм2.
  • Мощные приборы (свыше 380 В) должны быть подключены к автоматам на 20 Ам или же 32 Ам. В этом случае сечение кабеля обязательно должно быть не ниже 4 мм2. У кабеля не должно быть ответвлений, и прокладывают его целыми кусками.
  • Подведите к розеткам линии, к каждой комнате отдельные и при использовании трехжильного кабеля, сечение которого будет не меньше 2,5мм2. Для розеток в распределительной коробке предусмотрены отдельные ответвления.
  • Приборы для освещения тоже разбивают на группы и подключают на отдельный кабель, который в сечении от 1,5 мм2 и к автомату на 10 Ам.

Только на первый взгляд подключение кабельными линиями кажется лишним и ненужным этапом работы. Самый лучший вариант – это однолинейная схема. Говорящее само за себя название она получила из-за группового отображения проводов. На стандартных схемах указаны все провода, который относятся к каждой линии. Отличие однолинейной схемы состоит в том, что общее число проводников изображено наклонными черточками. В нижней части схемы есть специальная раскладка с линиями потребителей, а также общими пометками мощности и кабеля, который будет использован для монтажа.

Каждое устройство обозначено символами. Н1 – это выключатель нагрузки (рубильник), при помощи которого можно разомкнуть электрическую цепь, которая находится под нагрузкой. Вместо этого выключателя можно использовать автоматический выключатель, но из-за своих технических характеристик он плохо переносит выключение под нагрузкой. Остальные обозначения Н2, Н3 и прочие соответствуют автоматическому выключателю, а символы А1, F2, F3  относятся к устройствам защитного отключения.

Для наглядности есть схемы, на которых отображены приборы и оборудование, а также соединения между ними. Возле каждого устройства можно найти отметки и номиналы.

Установка и подключение

Этапы установки

Все устройство, которые монтируют в электрический щиток, обладают унифицированными размерами, что значительно облегчает установку. Для главного крепления можно использовать DIN-рейку, которая сделана в виде металлического профиля. Посадочные места измеряют модулями. Эта единица соответствуют 1 единице места, которое занимает одноплюсный выключатель автоматического действия.

При расчете мест, которые будут использованы в щитке, следует учесть, что 2 модуля – это один двухполюсный автомат, а 3 модуля – один трехполюсный. При установке однофазного УЗО потребуется 2 модуля, а для трехфазного четыре. В один модуль вмещается один клемник, а для электрического счетчика может потребоваться от 6 до 8 модулей (все зависит от конструкции).

Вообще, советуют проводить сборку щитка на ровной, плоской поверхности, к примеру, на столе. Сделать то же самое на стене будет намного дороже. Как бы там ни было, укрепления щитка должно быть сделано еще до заполнения изнутри.

Для начала устанавливают вводное устройство для защиты в автоматическом режиме. После этого схема расключения кабеля может быть выполнена в двух вариантах:

  1. В линейной схеме все УЗО располагаются после вводного автомата, а после автоматические выключатели. В таком случае на линии будет трудно найти появившуюся неисправность.
  2. По групповой схеме сначала устанавливаем общее УЗО для группы, а уже после автоматы. В таком случае при аварии будет отключена одна группа, а остальные будут работать в обычном режиме.

Установку приборов проводят по общим правилам:

  • Провода внутри и на входе щитка должны быть одинакового сечения.
  • Каждый прибор должен быть размещен так, чтобы сверху был вход, а снизу выход.
  • Зажимать многожильные провода можно при помощи наконечников НШВИ.
  • Чтобы соединить в одной клемме два провода, воспользуйтесь наконечниками, которые предназначены для двух проводов.

Перед тем, как начать расключение кабеля, подведите все провода, которые являются составными частями всей цепи квартиры/дома, к электрическому щитку. Теперь можно начать собирать.  Все модели должны быть расположены на специальной поверхности и закреплены при помощи фиксаторов. При необходимости вы сможете сдвигать каждое устройство, и тем самым сможете освободить место под другой прибор. После этого все соединяют проводами, которые тоже нужно заранее подготовить.

Подключение проводов и кабелей в щитке

Для начала нужно снять изоляцию с жил. После этого можно начать соединять провода между собой. Если вы используете многожильные проводники, то будет удобно сделать все наконечниками с нужным вам сечением, опрессовка которых проводится пресс-клещами.

Технология расключения кабеля намного проще благодаря использованию специальных шин. У них есть плоские контакты, которые выглядят как штыри, которые соединяются с контактами. Эти гребенки выпускают не для всех типов приборов и не подойдут к другим моделям из-за другого шага штырей. Из-за этого  рекомендовано покупать единый набор и от одного производителя, чтобы в дальнейшем упростить себе работу.

Лишние провода срезают, и оставляют лишь нужное для подключения. При расключения нужно строго соблюдать цветовую маркировку, которая соответствует разным жилам и проводникам. При выполнении подключений с нарушениями вы можете создать все условия для короткого замыкания, возгорания или пробоя проводников.

Заключение

Как видите, расключение кабеля – дело несложное, если вы имеете представление об электротехнике, знаете , как выглядит инструмент, маркировку проводов и закон Ома. Удачи!
