Подключение реле давления к насосу: схемы, инструкция по установке

Содержание статьи:

• Устройство

• Схемы подключения

• Подключение к электричеству

• Группа безопасности насосного оборудования для водоснабжения и систем отопления

• Полезные рекомендации

Реле давления подключается к водозаборной насосной станции на базе поверхностного или погружного насоса, которые работают с чистой водой без твердых включений.

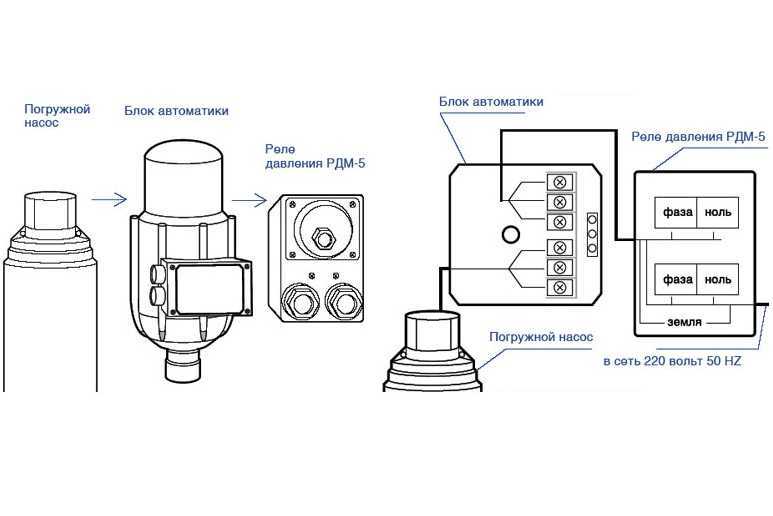

«Схема подключения реле давления к глубинному насосу»

Устройство автоматики работает совместно с гидроаккумулятором и погружным насосом, отличается простейшим механизмом настройки. Аппарат предназначен для включения или отключения насоса.

1. Включает погружной насос, когда в скважине падает давление, кран открывается.

2. Выключает насос, когда в системе пропадает расход воды, кран закрывается. Защищает насос от «сухого хода».

Применяется в подпиточных насосах для подключения в замкнутых системах отопления, котельных и для теплоснабжения в системах кондиционирования и вентиляции воздуха в помещении.

В качестве обязательного автоматического устройства — применяется в поливочных установках и системах пожаротушения.

«Реле давления для систем водоснабжения, тип: PM5G, 1-5 бар, 1/4»,

с накидной гайкой, с упаковкой, на которой обозначены характеристики»

Устройство

Реле — это двухконтактное коммутационное устройство автоматики для защиты и управления насосом. Включает и отключает электропитание. Подключается к электросети.

Принцип действия конструкции основан на использовании мембранного привода, который срабатывает при повышении или понижении давления воды.

1. Давление воды изначально меньше заданного значения, контакты — замыкаются, насос включается.

2. Давление достигает заданного предела — контакты размыкаются, насос — выключается.

Защищает насосную установку от работы в «сухую», отключая в отсутствие воды в водозаборе.

В интернет-магазине компании STOUT представлены несколько разновидностей реле давления:

1. Модель PM5G регулирует давление в пределах 1 – 5 бар.

2. Модель PM12G — от 3 до 12 бар. 3. Реле давления PM5-3W — 1-5 бар со встроенным манометром, градуированным до 6 бар.

3. Реле давления PM5-3W — 1-5 бар со встроенным манометром, градуированным до 6 бар.

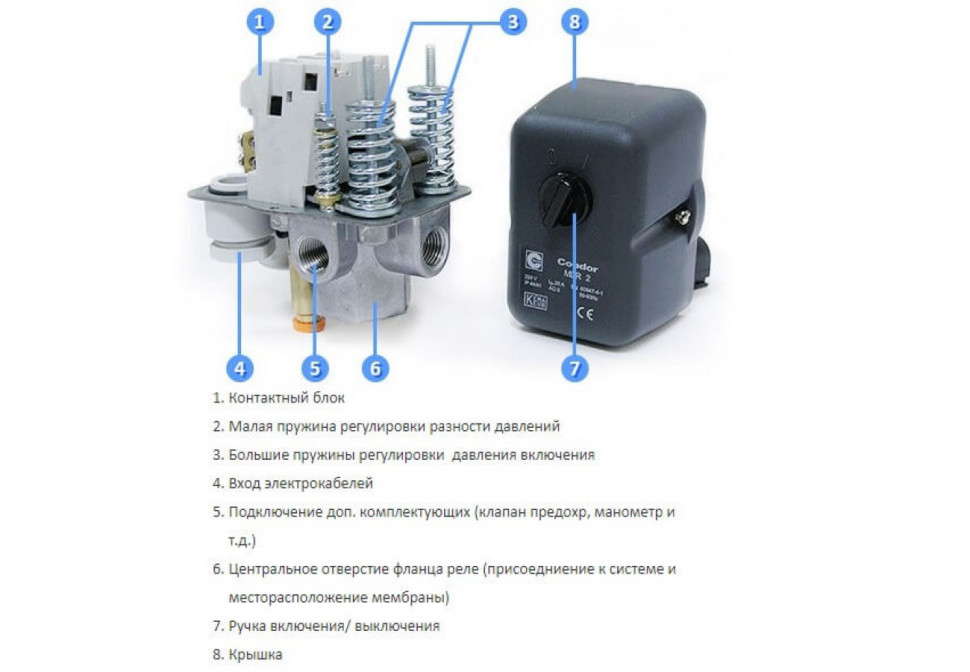

«Конструкция и узлы реле давления»

Реле работает за счет срабатывания контактов при уменьшении или увеличении давления воды ниже или выше определенного значения.

Схемы подключения

Устройство автоматики входит в группу безопасности гидроаккумулятора. Применяется в замкнутом контуре системы отопления частного дома, коттеджа — для горячего и холодного водоснабжения.

Характеристики системы:

1. Мощность котла — до 50 кВт.
2. Объем расширительного бака — до 24 литров.

«Схема установки реле на трубопроводе системы водоснабжения»

Правила размещения устройства безопасной эксплуатации, согласно инструкции:

1. Реле устанавливают рядом с котлом.

2. Размещают выше уровня котла.

3. Монтируют в вертикальном положении.

4. Между устройствами безопасности котла и трубами системы отопления запрещено устанавливать запорную арматуру. Подобное действие может привести к сужению подводки.

5. Предохранительный клапан оборудуют шлангом сброса — его диаметр должен соответствовать диаметру выходного патрубка на клапане.

6. Длина шланга должна превышать 2 метра.

7. Не должно быть более двух изгибов на шланге. Если соблюдение этих условий невозможно, разрешается применить шланг на калибр больше.

8. Для предупреждения поломок и несрабатывания реле, предохранительный клапан на корпусе реле регулярно очищают от грязи — не реже чем раз в шесть месяцев.

«Схема размещения в системе отопления группы безопасности насоса, укомплектованной реле давления»

Правила и характеристики реле STOUT подробно описаны в инструкции, размещенной на сайте.

Подключение к электричеству

Подключение к электросети выполняются при снятой крышке трехжильным кабелем сечением 1,5 мм2 согласно схеме.

«Схема присоединения реле к питающей сети и контактам насоса»

«Схема подводки питающих и отходящих кабелей от контактов реле и основные узлы регулировки»

Перед запуском насоса откройте водоразборную задвижку (кран) в системе водоснабжения. После этого насос включите в работу. Подготовка к работе насоса подразумевает полный сброс воздуха, чтобы уровень давления дорос до заводской настройки. После удаления воздуха — закройте кран. Насос работает, пока отметка давления не дойдет до максимального значения. Только после этого насосом будет управлять реле давления, реагируя на показания датчика в скважине.

Для изменения заводских настроек — пошаговая инструкция:

1. Открутите регулировочный винт №1.

2. Уберите крышку с корпуса реле.

3. Заверните полностью гайку дифференциала на малой пружине, стараясь не задеть контакты реле.

4. Выставите значение давления гайкой №2 большой пружины.

5. Контролируйте давление по манометру.

6. Значение давления увеличивается вращением гайки по часовой стрелке, уменьшается — вращением против часовой стрелки.

7. Наденьте крышку, зафиксируйте винтом.

На трубопроводе установлен дополнительный манометр, с его помощью контролируют давление в трубопроводе.

Запрещается работа реле без крышки и заземления. Корпус проверяется раз в год на целостность, герметичность и отсутствие коррозии. Периодически надо следить за срабатыванием контактов, смотреть, чтобы не было залипания и окисления контактных групп, чтобы контакты и металлические пластины были чистыми и без нагара.

Допускать замерзание воды в корпусе — запрещено.

Подключение к трубопроводу

«Таблица с указанием максимальных расстояний между верхним водоразборным краном и защитной автоматикой»

«Схема водозаборной установки системы водоснабжения с подключенной группой безопасности, включающей реле, обратный клапан, манометр для контроля»

Выходной штуцер релейной автоматики соединяют с трубопроводом гибким соединением с помощью резинового шланга.

Если уровень потребляемой воды находится ниже уровня установки насосного оборудования, рекомендуется задействовать в схеме обратный клапан, который монтируют на всасывающей трубе.

Если насосная автоматика устанавливается не на насос, то запрещена установка первой точки водоразбора между насосом и реле.

После монтажа важно произвести контроль соединений, проконтролировать герметичность.

Если в системе водоснабжения задействован насос с максимальным давлением более 10 бар — на входе насосной автоматики требуется установка редуктора давления.

При монтаже насосной автоматики запрещается использовать любые клеящие вещества и другие посторонние предметы. Подобные вещи могут привести к поломке насосной автоматики.

Группа безопасности насосного оборудования для водоснабжения и систем отопления

Реле давления — это устройство автоматики, которое входит в группу безопасности, защищающей закрытую систему отопления и водоснабжения от избыточного давления. Устройства автоматики STOUT, задействованные в группе, адаптированы к российским условиям и отвечают нормативам Российских стандартов.

Группа безопасности включает:

Реле давления, установленное для регулирования и коммутации работы насоса, который подает воду для систем водоснабжения и отопления частного дома.

В комбинацию оборудования для безопасной работы входит предохранительный клапан, защищающий от избыточного давления.

В группу включен воздушный клапан, предупреждающий завоздушивание, манометр для видимого контроля.

Важное значение в системе безопасности и бесперебойного водоснабжения играют мембранные расширительные баки и гидроаккумуляторы — накопители воды.

Синие гидроаккумуляторы задействованы для холодного водоснабжения и обеспечивают запас воды в период нерабочего состояния насоса и отсутствия электропитания.

Полезные рекомендации

Регулярное техническое обслуживание и контроль давления в гидроаккумуляторе стабилизируют работу оборудования насосной установки. Своевременно проведенное ТО выявляет возможные сбои в работе, предупреждает неисправности.

Важно правильно установить насосную автоматику. Реле монтируют перпендикулярно земле и вертикально.

Соединения проводов проверяются на наличие защиты от воды. Попадание на контакты воды приводит к короткому замыканию.

Система после остановки насоса находится под давлением, поэтому монтажные работы производятся без воды — ее надо слить.

Насосная установка работает правильно, реле давления настроено без ошибок, значит, насос работает постоянно, на выходе наблюдается регулярное поступление воды.

В процессе эксплуатации насоса случаются перегрузки двигателя по мощности, то есть значение мощности внезапно становится выше значения активного тока. Подобный случай возможен из-за тяжелых условий эксплуатации насоса, частых перезапусков, нарушения или снижения сопротивления изоляции обмоток электродвигателя или проблем системы электропитания или водоснабжения. Также насос может не справиться с подачей жидкости из-за вредных примесей.

В этом и других случаях предупредить поломки поможет своевременное проведение технического обслуживания.

Поделиться:

Схема подключения реле давления. Подробный рассказ с иллюстрациями

Интерес к подключению и регулировке реле давления не ослабевает! Рассмотрим эти вопросы подробнее

Дмитрий Белкин

Автор: Дмитрий Белкин

Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее. Практика показывает, что возникают трудности с самостоятельным подключением реле давления к насосу. В этой статье я дам предельно подробные и понятные инструкции и схемы такого подключения.

А можно ли в принципе использовать ваше реле давление с вашим насосом?

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный производителем режим эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях.

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

• перекачивающий агрегат,
• обратный клапан,
• трубопровод,
• перекрывающий поток вентиль,
• дренаж в канализацию,
• фильтр для предварительной (грубой) очистки.

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом. Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

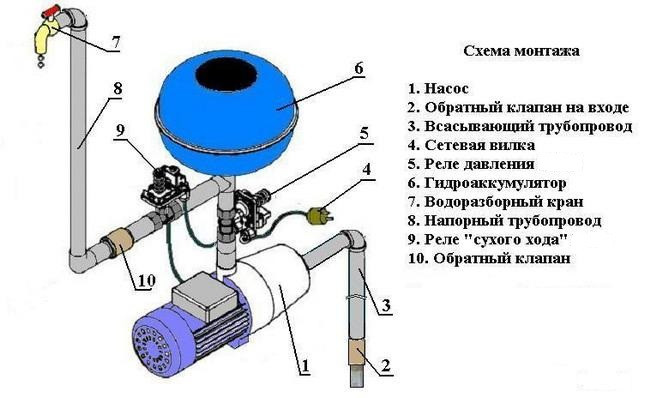

Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом последовательностью расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле — это самый последний, третий этап.

По теме резьбовых соединений есть удачные статьи!

• Уплотнители резьбовых соединений водопроводных труб — выбираем лучший
• Используем нить в качестве уплотнителя резьбовых соединений

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать — плохо. Будет течь. Много — не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится — хорошо. Нет — потренируетесь. Предположим обмотали. Начинаем накручивать реле. Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

Список частых поломок

К характерным причинам неполадок в автоматике относятся:

• подгоревшие контакты;
• солевые отложения на спиралях;
• засор и ржавчина гидравлического входа;
• попадание в мембранный отсек песка, других инородных частиц и образование отложений;
• неправильные механические настройки автоматики.

Еще одной причиной сбоя с прокачкой воды, не связанной напрямую с неисправностью самого реле, могут быть скачки напряжения в электросети.

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока.

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

• нижнее давление — 1,4 атм.,
• верхнее — 2,8 атм.

Пошагово, это стандартное реле регулируется так:

1. Снять крышку блока.
2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Спирали, особенно меньшая, очень восприимчивы к регулировкам, поэтому настраивать их следует очень аккуратно, с постепенным, по 45о оборотами закручиванием гаек.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

• Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
• Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

На практике можно встретиться с еще одной неисправностью блока автоматики, отвечающего за давление воды, — периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Если проблема этим не решается, то — только замена блока.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
3. Установлен завышенный предел давления отключения автоматики.
4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.

Подключаем реле давления к электричеству

Контактная группа реального реле. Видны подсоединения для проводов

Здесь видно, как контакты разбиты по парам. Пары показаны красными стрелками. Провод от розетки можно подключить в нижние контакты, а провод к насосу в верхние или наоборот

Электрическая схема реле давления

Здесь я схематически показал те самые пары. Штриховая линия показывает, что контакты размыкаются и замыкаются синхронно

Это те самые контакты.

Они движутся вверх и вниз и замыкают контактные пары

Реле давления обладает либо одной, что реже, либо двумя, что чаще, группами контактов. Пока мы не создали давления. эти контакты замкнуты. В процессе набора давления, контакты размыкаются. Как найти нужные контакты? В идеальном случае контакты должны быть указаны в инструкции. Если нет, то они могут быть выявлены путем внимательного осмотра реле. Я думаю, можно найти место, куда надо провода подключать. Это дело совсем обычное. Так вот как-то эти контакты должны быть помечены. Как помечены? Да как угодно. Главное выявить группы контактов. Пара может маркироваться словами LINE и LOAD, Может еще как-нибудь, например MOTOR и LINE. Если вы знакомы с азами электричества, то контакты можно найти буквально на глаз и проверить свою находку пробником. Тем более, что на контакты можно чуток пальцем нажать и они разомкнутся.

Реле FSG-2 — электрические подключения

Налево провода уходят к розетке 220 вольт, а направо к мотору насоса. А можно и наоборот. От перемены мест слагаемых сумма, как говорится, не меняется

Требования к электрическому проводу

Провод, которым мы подключаем насос, должен соответствовать мощности нашего насоса. Предположим, что наш насос не мощнее 1500 ватт. Тогда лучше всего использовать медный двух или трех жильный провод с диаметром жилы 1.5 мм и больше. Если у нас есть заземление, то используем трехжильный провод. Если у нас нет заземления и мы не знаем, что это такое, то консультируемся с электриком, который живет по соседству и выясняем, как поступить в этом случае. Если вы принципиальный противник заземления, то забываем о нем, хотя это очень опасно, и я этого не советую!

Диаметр и площадь жилы Я выше указал диаметр жилы. В магазине часто указывается площадь сечения жилы. Площадь — это правильно. Если у нас диаметр 1.5мм, то площадь считается как пи-дэ-квадрат-на-четыре, а именно квадрат диаметра, помноженный на пи (3.14) и деленный на 4. Для диаметра 1.5 площадь будет равна 1.76мм. Возьмите как-нибудь с собой в магазин штанген-циркуль и калькулятор и посмотрите, на сколько диаметры проводов соответствуют их сечению, указанному на этикетках. Я думаю, вас ждет сюрприз!

Важно!!! Электрические моторы, особенно старые и заслуженные, характеризуются тем, что могут создавать наводки на корпусе. Потом эти наводки через воду передаются на детали сантехники и вас может мягко говоря, пощекотать. А может и треснуть током. Притом, при особенно неудачном стечении обстоятельств, вы можете от этого сильно пострадать. Очень рекомендую если не заземлить, то хотя бы занулить ваш насос. А опытные электрики советуют и занулить, и заземлить. Но прежде, чем заземлять, удостоверьтесь, что ваша электропроводка является проводкой с глухозаземленной нейтралью. Скорее всего это так и есть, но чем черт не шутит? А если сомневаетесь, вызовите, лучше, электрика!

Подключаем 220 вольт

Берем наш провод с 220 вольтами. Отключаем его от электричества!!! Прикручиваем одну жилу этого провода к свободному контакту одной пары, вторую жилу провода к свободному контакту второй пары контактов. Совершенно неважно, как они называются. Можно прикрутить наш провод к контакту MOTOR на одной паре и к контакту LINE на другой. Главное не прикрутить оба конца к контактам одной пары, иначе мы сразу получаем короткое замыкание. Провод заземления прикручиваем к специальному винту на железном корпусе реле давления. Заземление обозначается специальным символом.

Подключаем реле к насосу

Берем кусок провода. Провод должен иметь жилы подходящего диаметра, см. выше. Отрезаем от этого провода кусок нужной длины. Жилы нашего куска прикручиваем к свободным контактам. Хорошо бы соблюсти цвет жил. Второй конец провода прикручиваем к контактам насоса. Имеем ввиду, что синий провод обычно маркируется буквой N. Лучше и это правило соблюсти. Остается надежда, что при проводке электричества земля и фаза проводились по общепринятым правилам. Провод заземления обычно имеет желто-зеленую оплетку. Соединять ли контакт заземления реле с контактом заземления насоса? Я не соединяю, а вы как хотите.

Устройство и конструктивные особенности

Датчик давления устанавливается как отдельный прибор в большинстве систем автоматического регулирования, также он входит в состав блоков управления насосным оборудованием 2 и 3 поколений, в которых в одном корпусе размещается вся автоматика.

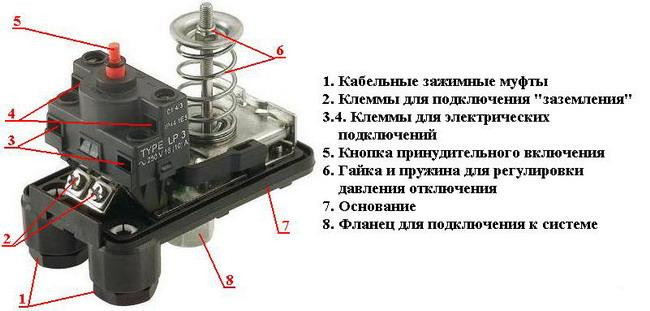

Простой недорогой механический прибор содержит следующие элементы:

1. Корпус с расположенным в основании штуцером стандартным диаметром 1/4 дюйма или 8 мм. для подсоединения к водопроводу, и съемной крышкой, предохраняющей его механические детали, электрические клеммы и подстроечные винты от повреждений и проникновения влаги.
2. Диафрагму с внутренними пластинами и пружинящими контактами, коммутирующими электрическую цепь.
3. Регулировочные большой и малый винты с пружинами, определяющими верхнюю границу напора, размыкающего контакты, и разницу (дельту) между порогами включения и отключения прибора.
4. Клеммные колодки для подсоединения контактов насоса (обозначаются M1, M2), электрических (L1 и L2) и заземляющих проводов с винтовыми фиксаторами.

Рис. 5 Схема реле на примере модели РД 2

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Принцип работы

Рассмотрим датчик напора РМ, установленный в индивидуальный водопровод, он функционирует следующим образом:

Создаваемое насосом колодца или скважины давление способствует наполнению магистрали водой, которая давит на резиновую мембрану, расположенную за штуцером реле давления.

Внутри устройства на эластичной мембране размещена тарелка с заостренными конусными выступами по краям, при перемещении мембраны под давлением вглубь прибора происходит одновременный сдвиг тарелки и ее наконечники давят на пластину, размыкающую электрические контакты внутри корпуса.

Так как к контактам подключен один или два провода кабеля питания электронасоса, происходит размыкание цепи, и подача питания на электродвигатель прекращается, прибор останавливает свою работу.

Максимальный порог срабатывания, при котором включается и выключается насос, устанавливается внутренними пружинами, давящими на замыкающую электрические контакты пластину в направлении движения мембраны. Таким образом, гайкой большой пружины регулируется усилие, с которым должна переместиться эластичная мембрана для разъединения электрических контактов, и соответственно давление для разрыва цепи питания.

При бытовом использовании воды давление в трубопроводе падает, мембрана реле возвращается в исходное положение, ослабляя нажим на пластину, и контакты внутри прибора замыкаются — электронасос начинает функционировать и закачивать воду в магистраль.

Что это такое?

Датчик — это устройство, которое реагирует на изменение давления, преобразует полученные показания в сигнал для водозаборного оборудования.
Прибор размещают между насосом и гидроаккумулятором. Настройками выставляют допустимый диапазон давления.

Устройство обеспечивает беспрерывную работу домашнего водопровода:

• по достижении верхней границы размыкает цепь, останавливает забор воды,
• при падении давления до нижнего уровня возобновляет работу насоса.

Внутренние показатели ГА

Существуют определенные правила настроек гидроаккумулятора. Необходимо, чтобы регулировка давления соответствовала следующим требованиям:

• для одноэтажного здания хватает одного бара, а если емкость находится в подвальном помещении, то нужно добавить еще 1 бар;
• значение должно быть выше, чем в самом высоком месте водозабора;
• какое количество атмосфер должно находиться внутри бака, можно определить по такой формуле: к высоте трубопровода до верхней точки сбора воды нужно добавить 6, этот результат разделить на 10;
• если находится множество точек потребления, то к этой цифре нужно добавить еще 20%. Сколько точно нужно добавить — определяется лишь опытным способом. Для этого существует общее правило: если показатель занижен, то жидкость не сможет подаваться к приборам, а если завышен, то гидроаккумулятор будет все время пустым, давление — очень высоким, при этом появляется риск выхода из строя мембраны.

Чтобы увеличить напор в ГА, воздух можно подкачать обычным насосом (на баке находится золотник), для снижения давление спускают. Пневматический клапан для этого находится под накладкой. Процесс надо выполнять во время отсутствия напора воды, для этого нужно лишь перекрыть краны.

Размер показателей можно определить с помощью манометра, который подключается к золотнику. Корректировку выполняют, когда помпа выключится. Перепад давления можно создать, открыв кран в ближайшем месте.

Изготовители стандартно задают давление в емкости не больше 2−3 бар. Его увеличение снижает полезную площадь внутри бака — это необходимо учесть во время проведения расчетов.

Чем отличается от манометра?

Стрелочные или электронные имеют встроенный манометр, но это только часть конструкции датчика. Индикационное устройство замеряет и показывает значение давления на циферблате или электронном табло.

Датчик дополнительно преобразует пороговые значения в сигнал, который отправляет насосу, инициирует включение или отключение оборудования.

В недорогих моделях точность показаний невелика. В схему с датчиком нижнего ценового сегмента даже при наличии индикатора часто включают отдельный манометр высокой чувствительности.

Топ-3 моделей

Несколько моделей механических, стрелочных, электронных пользователи приобретают чаще других.

Для квартиры

Популярны:

1. Регулятор РМ 5-3W, изготовитель UNI-FITT, Италия. Устройство объединяет механический детектор, манометр и пятивыводной штуцер. Максимальная коммутируемая мощность — 1.5 кВт. Пределы регулировки — от 1 до 4.5 бар.
2. Стрелочное реле РДС-М, изготовитель Акваконтроль, Россия. Выполняет защиту от сухого (холостого) хода. Присоединительный размер —1/2″. Максимальное давление — до 10 бар.

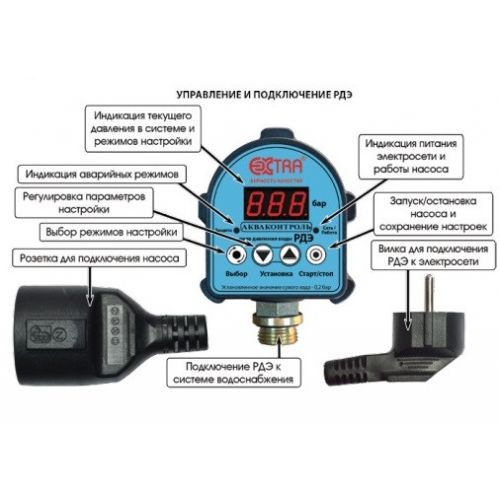

3. Электронное реле РДЭ-10 Универсал-1,5 G1/2″, изготовитель Акваконтроль, Россия. Защищает от сухого хода. Автоматически включает насос после остановки. Присоединительный размер —1/2″. Максимальное давление — до 6 бар. Номинальный коммутируемый ток — 6.9 A.

Для частного дома

Часто покупают:

1. Механическое реле Aqu6352, изготовитель Aquario, Китай. Присоединительный размер —1/4″. Номинальный коммутируемый ток — 16 A. Пределы регулировки — от 1 до 5 бар.
2. Реле давления механическое MDR 21. Изготовитель Condor, Германия. Присоединительный размер —1/2″. Максимальная коммутируемая мощность — 2.2 кВт.
3. Стрелочное реле РДС-30, изготовитель Акваконтроль, Россия. Присоединительный размер —1/2″. Коммутируемая мощность — 1.5 кВт. Выполняет защиту от холостого хода.

Как подключить реле давления скважины на 220 (4-шаговое руководство)

Когда реле давления скважины выходит из строя, это может серьезно нарушить вашу жизнь!

Из этого руководства вы узнаете:

• Как безопасно подключить реле давления скважинного насоса !
• Проводка для двух типов переключателей скважинных насосов
• Признаки того, что ваш переключатель готов к замене
• И многое другое!

Вам кажется, что давление воды намного ниже нормы? Как вы думаете, ваш скважинный насос постоянно включается и выключается?

Это признаки неисправности реле давления. Если вы здесь, вы пытаетесь решить, можете ли вы сделать это самостоятельно. Я здесь, чтобы сказать вам: да, вы можете, если будете следовать нашему простому руководству!

Как лицензированный электрик, я прошу, если вы чувствуете себя некомфортно или сталкиваетесь с проблемами в любое время во время работы с реле давления скважинного насоса, пожалуйста, остановитесь и вызовите местного электрика, чтобы он помог закончить работу.

Продолжайте читать, чтобы узнать 4 шага по как подключить реле давления скважинного насоса 220В!

Большинство реле давления используют 5 или 6 проводов

Подключение скважинного реле давления не является сложной задачей. Большинство переключателей используют всего 5 или 6 проводов! Чтобы найти переключатель, проверьте три обычных места, где установлены переключатели:

• На струйном насосе или прямо у скважинного насоса , который расположен рядом с гидробаком
• На тройнике бака для воды или на линии с водопроводной трубой, которая находится рядом с водонапорным баком
• На гидроаккумуляторе

По большей части датчики давления скважины 220 В используют двухпроводную погружную насосную установку.

Сфотографируйте, как это подключено

Важным моментом при подключении реле давления скважинного насоса является знание того, куда должны идти провода. Если вы заменяете старый выключатель, простой способ получить схему подключения — сделать снимок с помощью телефона ДО , когда вы отключите его!

После того, как вы отключили электричество, вам нужно сбросить давление в баке, открыв кран на минуту. Убедитесь, что у вас нет давления, посмотрев на манометр, он должен показывать 0 фунтов на квадратный дюйм.

Необходимые расходные материалы и инструменты

• Вольтметр  – Измеритель напряжения позволяет убедиться, что питание отключено
• Отвертка  – Отвертка будет использоваться для снятия и повторной установки крышки и подключения проводов.
• Инструмент для зачистки проводов — Инструмент для зачистки проводов используется для снятия изоляции с отдельных проводов
• Обжимной инструмент для проводов — Обжимной инструмент для обжима вилочных разъемов на концах отдельных проводов
• Вилочные соединители — Вилочные соединители обжимаются на концах отдельных проводов, обеспечивая надежное соединение

4 шага для подключения реле давления скважинного насоса

Шаг 1 — Проверка отсутствия питания и сброс давления

Отключите выключатель, питающий скважинный насос.

Снимите крышку и с помощью тестера напряжения убедитесь в отсутствии питания на проводах переключателя давления в скважине, которые вы подключаете.

Осторожно прикоснитесь одним щупом к концу провода под напряжением, а другим щупом прикоснитесь к проводу заземления; Ваш мультиметр должен показывать ноль вольт. Повторите для другой горячей проволоки.

После отключения питания откройте кран на минуту, чтобы сбросить давление в переключателе; Ваш манометр должен показывать 0 фунтов на квадратный дюйм.

Читайте также >> Как подключить трехпозиционный выключатель света?

Шаг 2. Зачистите концы провода и обожмите вилки

С помощью съемника снимите примерно 1/2 дюйма изоляции с провода.

Поместите корпус вилочного соединителя на конец провода и с помощью щипцов обожмите его на проводе.

Убедитесь, что у вас хороший обжим, потянув разъем с усилием ; неплотные соединения могут вызвать проблемы с прохождением электроэнергии или создать точку перегрева, которая может привести к возгоранию.

Шаг 3. Подсоединение реле давления

Вставьте провода обратно в реле. Установите, какие провода идут от двигателя, а какие провода силовые.

Подключение двухпроводного выключателя

Там будет соединительная планка, удерживающая 4 винта. Входящая мощность будет поступать на клеммы линии, обозначенные как L1 и L2. Это внешние 2 винта. Провода взаимозаменяемы.

Выводы двигателя подключаются к клеммам нагрузки, помеченным как T1 и T2 или M. Это два средних винта, провода также взаимозаменяемы.

Земля приземлится на зеленый винт, обычно расположенный в нижней части корпуса переключателя.

Подключение трехпроводного переключателя

Входящее питание подается на линейные клеммы, обозначенные как L1 и L2. Это внешние 2 винта. Провода взаимозаменяемы.

Провода двигателя должны быть красного, черного и желтого цвета. Они приземлятся на соответствующие им винты с маркировкой R, B и Y. Земля приземлится на зеленый винт, обычно расположенный в нижней части корпуса переключателя.

Читайте также >> Как подключить розетку на 220 вольт?

Шаг 4. Замените крышку и перезарядите

Дважды проверьте надежность соединений: нет ослабленных разъемов вилки, а винты затянуты.

Аккуратно загните лишний провод, чтобы крышка могла легко вернуться на место, не защемляя провода. После завершения вы можете снова включить выключатель.

Часто задаваемые вопросы

Как подключить реле давления 220 В для скважинных насосов?

Сначала убедитесь, что питание отключено. Протяните провода к выключателю.

Провода питания, L1 и L2, подключаются к двум крайним винтам с соответствующей маркировкой; эти провода взаимозаменяемы. Провода двигателя будут приземляться на два средних винта, помеченных либо M, либо T1 и T2; они также взаимозаменяемы.

Провод заземления сядет на винт заземления. Спрячьте провода, чтобы вы могли надеть крышку, установить крышку, а затем снова включить питание.

Как подключить реле давления на 230 В?

Убедитесь, что питание отключено, затем протяните провода к выключателю.

Силовые провода L1 и L2 подключаются к двум крайним винтам клеммной колодки. Провода двигателя будут приземляться на два центральных винта, помеченных буквами M или T1 и T2. Затем заземляющий провод сядет на заземляющий винт.

Хорошо спрячьте провода, чтобы можно было снова установить крышку и снова включить питание.

Куда идут провода реле давления?

На внутренней стороне крышки переключателя должна быть схема подключения, которой вы сможете следовать.

Там будет два комплекта проводов, одни от электрощита, а другие от двигателя. Провода питания подключаются к двум крайним винтам, обозначенным L1 и L2, а провода двигателя подключаются к двум центральным винтам, обозначенным T1 и T2. Затем заземляющий провод сядет на заземляющий винт.

Как подключить реле давления Square D для скважинных насосов?

Под крышкой вы найдете четыре винта. Силовые провода L1 и L2 подключаются к двум дальним винтам клеммной колодки.

Провода двигателя сядут на два центральных винта, помеченных буквами M или T1 и T2. Затем заземляющий провод сядет на заземляющий винт.

Хорошо спрячьте провода, чтобы можно было снова установить крышку и снова включить питание.

Читайте также >> Как подключить вентилятор и свет к отдельным выключателям?

Заключительные мысли о подключении реле давления скважинного насоса на 220 В

Нет ничего более неприятного, чем готовиться к отъезду только для того, чтобы обнаружить, что у вас нет давления воды. Нет необходимости добавлять к стрессу, прикрепляя счет мастера, когда вы можете сделать это самостоятельно!

Безопасность превыше всего, поэтому перед началом работы убедитесь, что питание отключено. Потратьте время, чтобы просмотреть реле давления и то, как оно подключено, прежде чем начать; это поможет убедиться, что вы правильно подключили его.

Если у вас есть какие-либо сомнения, вопросы или вы больше не чувствуете себя комфортно при работе с ним, обязательно позвоните своему местному электрику, чтобы он приехал и помог вам!

Надеюсь, вам понравилось это руководство по секретам домашнего инспектора!

Как отремонтировать и заменить реле давления скважинного насоса

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.07.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Lex20 / Getty Images

Обзор проекта

Более 34 миллионов домов в США получают питьевую воду из подземных колодцев, а не из муниципального водопровода. Это может быть необходимостью, например, в сельской местности, не обслуживаемой муниципальным водоснабжением; или по выбору, поскольку некоторые люди предпочитают не зависеть от муниципального водоснабжения и методов очистки воды, которые они используют. Но наличие собственного колодца обходится дорого — за обслуживание системы. От нижнего клапана на дне колодца до крана в раковине, каждый элемент системы колодца находится под вашей ответственностью, чтобы поддерживать эффективную работу.

Когда скважинный насос выходит из строя, проблема часто связана с одной деталью — реле давления. Эта надземная часть, расположенная рядом с напорным баком, отвечает за включение и выключение насоса, контролируя давление в системе. Реле давления, состоящее из внутреннего пружинного механизма, соединенного электрическими контактами, включает насос, когда давление в системе падает до минимального значения, а затем выключает систему, когда давление достигает максимального значения. Работая правильно, этот переключатель поддерживает подачу воды в дом при постоянном давлении в кранах.

Из-за того, что он постоянно используется, реле давления является наиболее распространенной точкой отказа скважинного насоса. К счастью, его также легко ремонтировать и заменять.

Прежде чем начать

Реле давления обычно доступны в трех диапазонах давления: от 20 до 40 фунтов на квадратный дюйм, от 30 до 50 фунтов на квадратный дюйм и от 40 до 60 фунтов на квадратный дюйм. Обязательно купите новый переключатель, который соответствует старому — рейтинг обычно указан внутри корпуса переключателя.

Вопросы безопасности

Электричество проходит через реле давления скважинного насоса. Перед ремонтом, заменой или даже осмотром переключателя внутри его корпуса обязательно отключите питание насоса на электрощите. После того, как вы сняли внешний корпус переключателя, снова проверьте наличие электричества с помощью тестера напряжения. Кроме того, надевайте защитные очки при работе с реле давления скважинного насоса.

Best Well Pump Services

Оборудование/инструменты

• Аккумуляторный шуруповерт
• Набор ключей
• Плоскогубцы
• Отвертки
• Бесконтактный тестер напряжения
• Защита глаз
• Магазинный вакуум
• Цифровой фотоаппарат или малярный скотч и ручка
• Воздушный компрессор

Материалы

• Новый манометр скважинного насоса (при необходимости)
• Новый манометр (опционально)
• Мелкозернистая наждачная бумага
• Лента для герметизации труб (тефлоновая лента)

Как отремонтировать реле давления скважинного насоса

Учитывая низкую стоимость новых реле давления скважинных насосов и простоту установки, многие владельцы считают более разумным полностью заменить реле, чем ремонтировать его. Тем не менее, несколько простых ремонтных работ могут продлить срок службы реле давления скважинного насоса.

Наконечник

Реле давления иногда просто заедает. Если легкое постукивание по переключателю приводит к включению насоса, то, вероятно, его просто нужно разобрать и хорошо почистить, чтобы вернуть его в хорошее рабочее состояние.

1. Очистите переключатель

   Поскольку скважинные насосы часто находятся в плохо защищенных местах, подверженных воздействию элементов, реле давления может засориться мусором, грязью, паутиной, насекомыми, коконами, а также плесенью и грибком.

   После отключения питания снимите корпус реле давления. Проверьте наличие питания на проводах с помощью бесконтактного тестера напряжения.

   Тщательно очистите переключатель с помощью пылесоса или продуйте мусор воздушным компрессором. При необходимости осторожно вытащите мусор мягкой щеткой, например, старой зубной щеткой.


2. Осмотрите и очистите электрические контакты

   Дважды проверьте, не поступает ли питание на коммутатор. Убедитесь, что провода повернуты по часовой стрелке вокруг винтов. Провода, особенно многожильные, сильно повреждаются при повороте против часовой стрелки.

   Проверьте металлические контактные точки, которые размыкаются и закрываются, что приводит к выключению или включению системы соответственно. Сложите небольшой кусочек мелкозернистой наждачной бумаги пополам и протолкните его между контактами, чтобы очистить сгоревшие или потрескавшиеся контакты.


3. Проверьте стояк

   Проверьте стояк ниппеля, на котором держится реле давления. Отвинтите реле давления от ниппельной трубки и убедитесь, что она не проржавела и не забита осадком. (Для этого вам нужно будет отсоединить провода.)


Как заменить реле давления скважинного насоса

Замена реле давления не намного сложнее, чем его ремонт, поэтому многие люди, столкнувшиеся с неисправностью переключателя, предпочитают просто купить и установить новый переключатель.

1. Отключите питание и снимите корпус реле давления

   После отключения питания насоса на главной сервисной панели с помощью ручной отвертки или шуруповерта ослабьте винты, удерживающие корпус реле давления на месте. Снимите корпус с механизма реле давления. Проверьте питание с помощью бесконтактного тестера напряжения.


2. Задокументируйте конфигурацию проводки

   Если вы привыкли к проводке бытовых розеток и потолочных светильников, у вас есть базовые знания по отсоединению и повторному подключению проводов реле давления скважинного насоса. Однако эта конфигурация может сбивать с толку. Предполагая, что существующая проводка верна, задокументируйте ее конфигурацию, сфотографировав ее или пометив провода малярной лентой. Провода питания легко спутать с проводами двигателя насоса, так как они выглядят одинаково.


3. Сброс давления в системе

   Сбросьте давление, слив воду из бака. Убедитесь, что давление было сброшено с помощью манометра системы: он должен показывать 0 фунтов на квадратный дюйм.


4. Снимите реле давления

   Аккумуляторным шуруповертом или ручной отверткой выверните винты, крепящие электрические провода к точкам контакта. Зажмите стопорные клещи на стояке нижнего ниппеля, чтобы он не вращался. Затем с помощью гаечного ключа подходящего размера отвинтите реле давления, повернув его против часовой стрелки с ниппеля.


5. Установите новое реле давления

   Очистите резьбу водопроводной трубы от старого герметика для труб или уплотнительной ленты для труб. Накройте резьбу ниппеля парой петель новой уплотнительной ленты для труб, обернутой по часовой стрелке.

   Затем накрутите новое реле давления на водопроводную трубу — сначала вручную, затем затяните гаечным ключом, удерживая стояк пассатижами.


6. Установите новый манометр (дополнительно)

   Хотя нет необходимости заменять манометр при замене реле давления, многие домашние мастера пользуются возможностью обновить манометр. Манометр является недорогой деталью (от 10 до 15 долларов США) и просто ввинчивается в фитинг, ведущий к гидробаку. Оберните резьбу нового манометра лентой для уплотнения труб, прежде чем ввинчивать его в фитинг.


7. Подсоедините провода и замените корпус

   Зачистите кончики проводов мелкозернистой наждачной бумагой, чтобы медь блестела. Подсоедините провода к их контактам и плотно закрутите их.

   Установите на место корпус переключателя, затем включите питание насоса на главной сервисной панели.


8. Повторное повышение давления в баке

   Используя воздушный компрессор, добавьте сжатый воздух в бак, чтобы довести его до нужного давления. Часто это на 2–4 фунта на квадратный дюйм ниже нижнего предела переключателя, также называемого пределом включения. Например, для реле давления с номиналом от 40 до 60 фунтов на квадратный дюйм вы должны повысить давление в резервуаре до 38 фунтов на квадратный дюйм. Однако обязательно ознакомьтесь с инструкциями производителя для получения информации, относящейся к вашей системе.


Когда следует обратиться к специалисту

Замена или обслуживание реле давления насоса, как правило, является достаточно простым проектом своими руками, но если фитинги или стояк, на котором находится реле давления, сильно проржавели или повреждены каким-либо иным образом, лучше всего обратиться к специалисту по скважинным насосам, чтобы решить эту проблему. И если замена реле давления не вернет насос в рабочее состояние, значит, проблема в другом, и система нуждается во внимании профессионала.

Как отремонтировать сломанный скважинный насос

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Фаркуар, Дуг. Нерегулируемые системы питьевой воды .
