Можно ли устанавливать розетки шлейфом?

Рейтинг: 5 / 5

Пожалуйста, оцените Оценка 1Оценка 2Оценка 3Оценка 4Оценка 5   СодержаниеВ качестве схемы подключения розеток и других приборов на сегодня используются 2 варианта:В чем выгода и упущения каждого способа?

Процесс монтажа одиночной розетки – дело не самое сложное. Куда сложнее – понять, что и как подключено в электросеть.

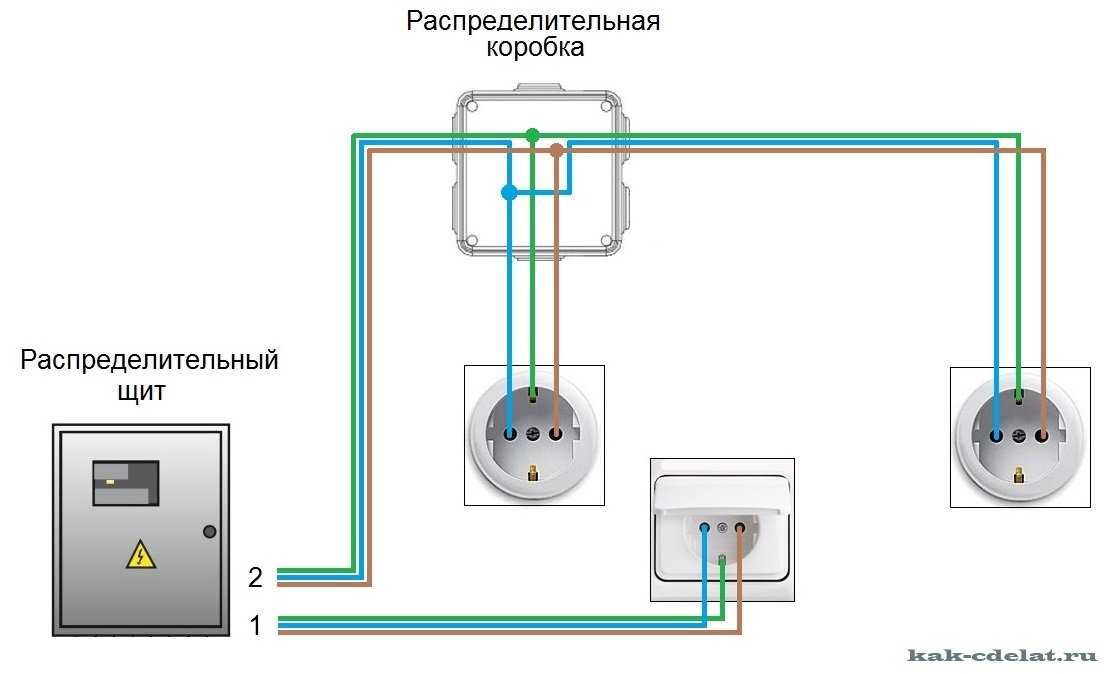

В качестве схемы подключения розеток и других приборов на сегодня используются 2 варианта:

·         шлейфом;

·         звездой (радиальное).

Второй способ более привычный для мастеров: каждая линия подводится к коробке.

При первом все розетки подключаются к магистральной линии электропередачи.

«Шлейф» содержит для большинства много вопросов, главный из которых: а вообще так можно делать и безопасно ли это?

Ответ однозначен: подключать розетки шлейфом допускается электротехнической документацией. Не без нюансов, но где их нет?

В чем выгода и упущения каждого способа?

У радиального способа главные плюсы – высокая электробезопасность и приличная надежность. К этому можно прибавить установку единичных точек потребления с высокой мощностью.

Что касается минусов – более высокая материалоемкость: нужно больше кабеля и работ для его монтажа. Канавки – проштробить, провода – собрать в электрическую цепь и разместить в канавках, узкие места – доработать по месту, все линии – подключить воедино, готовую коммуникацию – заделать раствором.

Шлейфовый способ отличается полной зеркальностью. Прокладывание коммуникации здесь является гораздо более дешевым и простым, но падает безотказность всей системы. Потребность в объеме проводов заметно снижается, главная трасса пролегает одна.

Появляется необходимость в хотя бы грубом расчете общей мощности. Ввиду возможной ситуации, когда все потребители задействованы, кабель должен безопасно выдерживать требуемую нагрузку, а все соединения – оставаться работоспособными. Это приводит к увеличенному рабочему сечению кабеля.

Общая нагрузка такой магистрали должна коррелироваться с допускаемой нагрузкой на розетку. Это приводит к ограничению уровня потребления: «шлейф» предназначается для бытовых приборов. Такими являются зарядные устройства телефонов и других низковольтных механизмов, телевизор, пылесос или домашний компьютер.

Очень важный момент – в вопросе безопасности. В ПУЭ прописано следующее: соединение незащищенных полностью частей системы следует производить методом ответвления, без применения последовательной сборки.

В это же время крепление в розетке устроено таким образом, что каждый контакт способен вместить сразу 2 и более проводов.

Напрашивается идея: подводится питание от магистрали одним проводом, а второй отсюда запитывает следующую розетку.

Для нуля и фазы способ работает. О появлении разрыва немедленно просигнализируют отключившиеся электрические приборы. А заземление? При разрыве в заземлении «симптомы» не видны.

Так, когда на первый же в линии розетке соединение заземление слабое, последующие точки внезапно оказываются без безопасного заземления. Идея не виртуальна: любая розетка имеет свойство разбалтываться.

Далее: если на каком-либо электроприборе образуется напряжение, выходящее на корпус, остальные электроприборы в рассматриваемой линии автоматически «запитаются» этим напряжением.

Одно случайное прикосновение кожей к любому из этих приборов – разряд произойдет не в безопасную «землю», а на подвернувшегося человека. Что дальше – понятно.

Следовательно, розетку необходимо соединять с электрической линией способом ответвления. Именно так будет защищена целостность и сохранность заземляющей цепи. Соединения рекомендуются неразборным способом – сваркой, пайкой или прессовкой (например, в специальной гильзе). Сборка на метизы не рекомендуется – слишком большой риск генерации теплоты при недостаточном зажимании.

Провода монтируются в розетку, она – в подрозетник. С учетом увеличенного объема креплений важно изначально подобрать подходящую коробку и подготовить соответствующее отверстие. В итоге места должно хватить для коробки и проводов от полученных соединений. После того, как коробка вставляется, ее фасадная сторона не должна выпирать из стены.

Именно в таком исполнении шлейфовый монтаж розетки является безопасным, простым и понятным.

Такое небольшое осложнение технологии производится для обеспечения электробезопасности: электросистему можно будет спокойно оставить под нагрузкой и не думать об искрении, пожаре или пробое заземления.

Понравился материал? поделись им.

Jelektrik.By
Статьи
Розетки и выключатели
Добавить комментарий
Rating: ( 14 Ratings )

почему так нельзя делать, правильные схемы по ПУЭ

Разводка линий электропитания в квартире и отдельных помещениях (в той же кухне) — отдельный этап проектирования жилья. Специалисты используют разные варианты подключения исходя из того, сколько точек подключения запланировано, какое оборудование планируется использовать. Один из самых популярных вариантов — подключение розеток шлейфом.

В этой статье рассмотрим, почему, несмотря на распространенность способа, так делать нежелательно.

Содержание

  • Что такое шлейфовое соединение
  • Плюсы подключения соединения розеток шлейфом
  • Минусы электрического шлейфа
  • Нормативная база
  • Выводы

Что такое шлейфовое соединение

Шлейф — это несколько последовательно подключенных розеток, соединенных с одним автоматом на электрическом счетчике. Коммуникация между блоками выполняется без распределительных коробок.

Напряжение, фаза и нулевой провод, подводится к «первой» в линии розетке, на остальные оно подается жилами, соединяющими соответствующие контакты. Такой прием актуален, если на конкретной точке устанавливается 2-3-4 постовой блок розеток.

Плюсы подключения соединения розеток шлейфом

Применение шлейфов в электрике обосновано по нескольким причинам. Например, существенная экономия кабеля, снижение трудозатрат по его прокладке и соразмерное уменьшение сметы, если работы будет выполнять подрядчик.

Подрозетники могут выполнять функцию распределительной коробки, к ним проще получить доступ, чем к элементам, расположенным под потолком. Или над ним, если речь идет о натяжной конструкции.

Еще преимущества:

  1. Специальные обжимные гильзы позволяют получать надежные соединения без разрыва.
  2. Прокладывать кабель можно открытым, скрытым, комбинированным способом.
  3. Меньше затраты на защитные устройства, устанавливаемые рядом с электросчетчиком.

Полезные статьи:
Грамотное проектирование электрики на кухне

Как сделать или перенести розетки на кухне во время или после ремонта

Какие розетки лучше ставить на кухню — и сколько нужно?

Можно не задумываться, сколько розеток поставить на момент проведения капитального ремонта. И добавлять их по мере необходимости, если количество одновременно подключенной техники в квартире со временем увеличится.

Важно, что для этого не придется нарушать отделку на стенах и потолке, достаточно сделать «косметику» в той зоне, куда предстоит продлить шлейф. Правда, при планировании таких работ желательно учитывать недостатки способа.

Минусы электрического шлейфа

Пока отложим разговор о требованиях ПУЭ (правил установки электрооборудования) и отметим те недостатки, из-за которых рекомендуется отказаться от шлейфов в квартире.

Первый и основной недостаток — это чрезмерно высокая нагрузка на кабель, если к розеткам будут подключаться мощные приборы вроде чайника, микроволновой печи, духового шкафа.

Читайте также:

Правила и особенности установки розетки для электроплиты

Типовое сечение медного провода в 2,5 мм предназначено для нагрузки максимум до 16 А.

Подключить шлейфом можно оборудование с низким потреблением — телевизор, ресивер, проигрыватель дисков, светильники и т. д.

Если его превысить, отключится защитный «автомат» в щитовой.

При длительной эксплуатации на пределе допустимого неизбежен сильный нагрев в области, где прокинут кабель. С риском порчи внешнего вида декоративного покрытия из-за повышенной температуры. Или даже пожара в случае открытой прокладки по легко возгораемому материалу. В любом случае, система доставит массу неудобств по причине постоянного отключения электропитания.

Нормативная база

Теперь о том, законно ли это, подключить шлейфом розетки. Правила ПУЭ дают отчасти спорную информацию. Так, согласно п. 1.26 ответвления допускается выполнять в коробке или в корпусе электрического изделия. Получается, что розетка вполне подходит для такой цели, чем пользуются поклонники схемы подключения шлейфом. Но есть и ограничения. Например, п. 7.144 запрещает шлейфовать защитное заземление.

То же относится к нулевым проводникам. Вывод простой: нет смысла изучать вопрос, какое количество розеток можно подключить шлейфом или как соединять розетки между собой в подрозетнике. Пусть формально можно сделать последовательную линию фазы. Но на практике это бессмысленно, т.к. обычно прокидывают трехжильный кабель, где имеются все три необходимые контакта: фаза, ноль и «земля».

Поэтому рекомендованное решение при выборе между шлейфом или звездой всегда будет вторым.

Да, каждый отдельно взятый контур придется оснастить отдельным автоматическим выключателем или устройством УЗО, предусмотреть достаточно места под защитное оборудование к щитовой. Зато короткое замыкание, например, в духовке не выведет из строя электропитание по всему жилью, а позволит продолжать пользоваться приборами, подключенными к другим контурам.

Читайте также:

Как сделать электропроводку на кухне — выбрать схему разводки, проложить кабель, установить щиток и розетки

Выдвижные, встраиваемые, скрытые розетки в кухонный гарнитур и столешницу

Выводы

Самостоятельно сделанный ремонт — это большая экономия бюджета. Но при отсутствии навыков работы с электрооборудованием желательно поручать задачу электрикам со стажем. Из-за проблем с проводкой случается до 80% пожаров. Поэтому лучше все сделать в соответствии с электротехническими правилами и пользоваться помещением без рисков пострадать.
