Монтаж шинопровода в 4 этапа — пошаговая инструкция

Шинопровод представляет собой профиль, состоящий из изолированных проводников, которые находятся в алюминиевом корпусе. Предназначен для создания осветительных конструкций различной конфигурации и трековых установок.

| Кстати, по ссылкам можно перейти и ознакомиться с нашими каталогами шинонопровода и трековых светильников.

Как подключить шинопровод?

Перед тем как осуществить непосредственное подключение шинопровода к электропитанию необходимо осуществить его монтаж на стену или потолок. Для этого проводятся следующие мероприятия:

Шаг 1

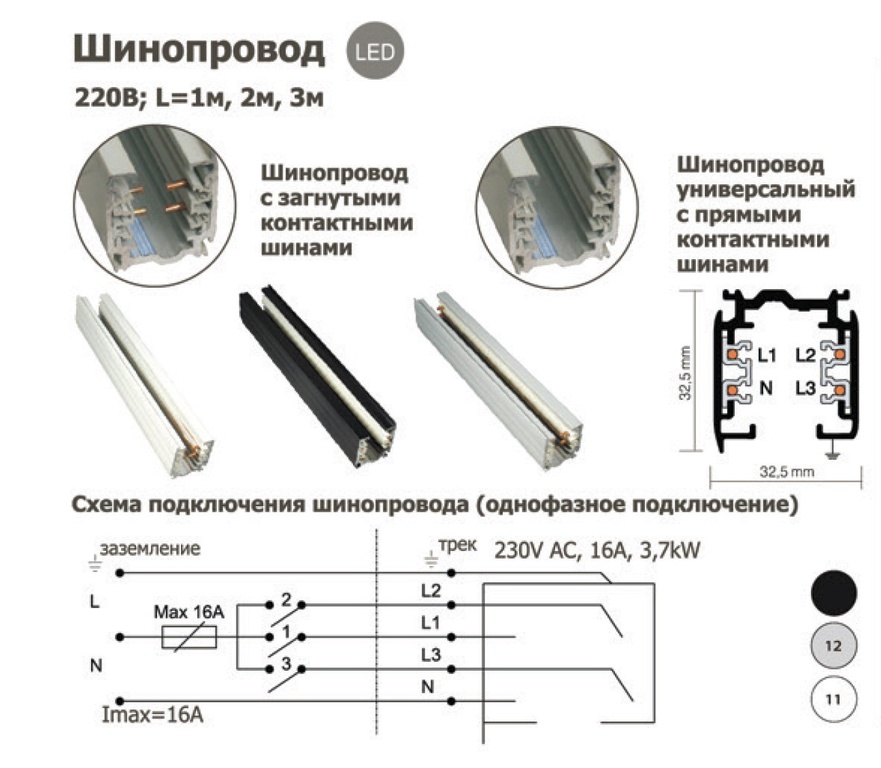

Сначала составляется схема шинопровода, в которой отражается порядок размещения трековой осветительной установки, места непосредственного крепления и типы светильников.

Если стандартная длина шинопровда не позволяет собрать требуемую конфигурацию трековой осветительной установки, то следует имеющийся шинопровод отмерить и отпилить на куски нужной длины. Для того чтобы обеспечить ровный распил без повреждения элементов шинопровода используется ручная дисковая пила. А для сохранения ровности кромок применяется стусло.

Шаг 2

После того как составлена план-схема трековой осветительной установки необходимо определиться с подводом электропитания к шинопроводу. Следует учесть тот факт, что максимально допустимый ток на фазу для подключения шинопровода составляет 16А. Если данное значение будет превышено, то всю систему следует разбить на группы с отдельными токовводами, отвечающими требованиям.

Электропитание может осуществляться через самостоятельные элементы ввода питания или при помощи соединительного элемента. Здесь необходимо определиться с их типом и количеством.

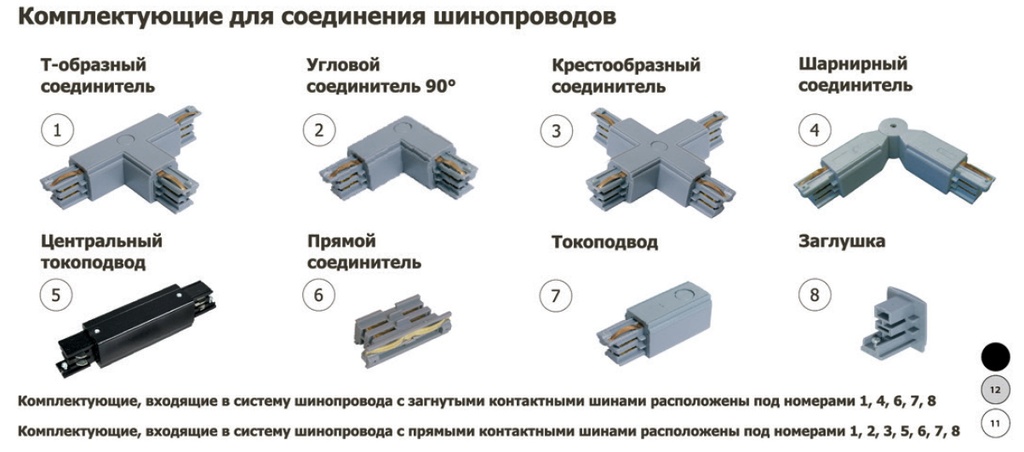

Для того чтобы осуществить корректный подбор комплектующих элементов с оптимальным расположением «нейтрали» необходимо обратить внимание на следующие признаки:

1. в шинопроводе «нейтраль» (N) считается контактом, который находится со стороны выступа корпуса;

2. на корпусе переходников есть специальные обозначения расположения «нейтрали».

Шаг 3

На этом этапе определяется способ крепления шинопровода к стене или потолку, место крепления или место крепления подвесов.

Расстояние между подвесами не должно превышать 1 м. Это обеспечит возможность максимально допустимой нагрузки на шинопровод. Это в среднем 5 светильников, которые весят не более 5 кг на один шинопровод длинной 1 м.

Рекомендуемое расстояние между расположением светильников – 20 см.

Порядок крепления шинопровода на потолок или стену:

1. Необходимо разметить и подготовить монтажные отверстия.
2. Определяем точку ввода в шинопровод, после чего устанавливаем его на потолок или стену при помощи винтов, шурупов, саморезов или других крепежных материалов.

Подбор крепежа должен осуществляться исходя из материала потолка.

Порядок крепления шинопровода при помощи подвесов:

Для того чтобы разместить подвесной шинопровод понадобятся специальные комплекты подвесов, которые включают в себя: трос с концевым стопорным элементом, крепления, зажима, декоративный колпачок, скоба крепления.

1. Необходимо разметить и подготовить монтажные крепления подвесов.
2. Крепится крепление-уголок на потолке.
3. Трос продевается в скобу крепления на шинопроводе.
4. Зажим троса устанавливается в отверстие крепления.
5. Выбирается необходимая длина подвеса и трос фиксируется зажимом.
6. Шинопровод фиксируется в скобе крепления боковым винтом.

Когда осуществляется подвес нескольких элементов шинопровода, то необходимо располагать их в горизонтальной плоскости, без перекосов и неравномерного распределения подвесов.

Шаг 4

На этом этапе производится подключение к электросети. Все мероприятия должны проводиться специалистом-электриком в соответствии со схемой подключения.

Максимально допустимая мощность – 11 кВт. Шинопровод следует запитывать от отдельного автомата. Непосредственное подключение производится через коннекторы, которые могут быть различной формы. Для этого необходимо:

1. Снять крышку с коннектора.
2. Проделать в торце корпуса отверстие для провода.
3. Ввести кабель через отверстие в клеммную колодку.
4. В соответствии с обозначением контактов зафиксировать провода в зажимах.
5. Установить и закрепить крышку коннектора.

Шаг 4

Установка светильников на шинопровод производится при помощи специальных адаптеров в соответствии с последовательностью, представленной на рисунке.

Почему подключение шинопровода необходимо доверить профессионалам?

При кажущейся простоте подключения шинопровода существует ряд сложностей, которые могут возникнуть у человека, решившего самостоятельно выполнить подключение трековой установки к электропитанию. Это в первую очередь сложности с правильным подключением электричества, креплением подвесов и составлением соединительной конструкции.

Команда профессионалов нашей компании произведет установку электрического оборудования, в том числе и трековой осветительной установки по низкой цене.

Стоимость монтажа шинопровода зависит от его разновидности и величины фронта работ. Но в целом ценовая политика нашей компании наиболее демократичная.

Рекомендации подключения трехфазного шинопровода

Трехфазные трековые шинопроводы для светильников обладают уникальными потребительскими характеристиками. Ввиду своей уникальности они получили широкое распространение в быту и коммерческом направлении. С ними удается оформить интерьер в требуемом стиле и обеспечить исполнение заданной световой сцены. Универсальность конструкции, легкость монтажа позволяют значительно упростить поставленные задачи при проектировании осветительных систем.

Все работы по монтажу и подключению желательно доверять специалистам. Необходимо понимать, что трековый шинопровод представляет собою изолированный профиль — проводник тока, заключенный в прочный облегченный алюминиевый кожух. Внутренние медные направляющие служат для подключения электрической части. Благодаря специфике конструкции светильники можно двигать вдоль направляющей, тем самым изменяя направление светового потока. Все работы, включая наладку и регулировку, желательно осуществлять при отключенном питании.

Осветительный шинопровод обычно поставляется длиной от одного до трех метров. В случае необходимости его допускается обрезать в нужный размер. Несколько отдельных фрагментов без проблем получится собрать в требуемую секцию. Таким образом, создаются квадратные, прямоугольные, многоугольные и системы других форм. Фактически это позволяет их адаптировать под конфигурацию определенного заданного помещения, воплотить в реальность любые дизайнерские идеи.

Благодаря наличию корпусов разного цвета (белый, черный, серый), трехфазный шинопровод не составит труда интегрировать в любой интерьер. Его легко вписать в дизайн квартиры, дома, магазина одежды, супермаркета, офисного пространства, развлекательного заведения и т.д. Сечение профиля трека может быть овальной или прямоугольной формы. Подобная особенность придает определенной гибкости, удобства во время планирования интерьера и внешнего оформления пространства.

Монтаж шинопровода к поверхности обеспечивается при помощи специальных подвесов для треков либо накладным способом. Существуют и варианты встраиваемого типа. Системы, при необходимости, допускается устанавливать на стены. Все работы осуществляются с использованием соответствующих комплектующих, в частности соединений, посредством которых происходит объединение частей треков в конструкции нужной формы.

Центральный трековый токопровод служит для создания линейных секций и обеспечения их подключения к сети 220 вольт. В частности, выбрав два трехметровых шинопровода, получится их объединить в систему длиной 6 метров. Соединять секции под углом 90 градусов лучше всего посредством L образной фурнитуры внутреннего или наружного типа. Достаточно удобно пользоваться коннектором с изменяемым углом, благодаря чему относительно просто добиться расположения треков под 130 градусов друг относительно друга.

В случае с потолком, имеющим несколько уровней, используется фурнитура с гибким углом соединения. Таким образом, удается создавать конструкции шинопроводов практически с любой геометрией. При помощи Т образного соединения возможно объединение в одну систему одновременно трех секций. Более интересным в этом плане выглядит Х образный элемент, обеспечивающий возможность крестообразного монтажа. В крайних секциях, с торцов устанавливается заглушка для шинопровода.

Необходимо отметить, что в трехфазных трековых системах необходимо правильно позиционировать соединительную фурнитуру. Обычно на ней, как и на шинопроводе, имеется бурт, рядом с которым размещается нулевая шина. Добавим, что фурнитура может быть правого и левого исполнения. Это влияет и на расположение нулевой шины. Обычно у соответствующих краев наносится маркировка L и R со стрелочкой. Стыковку необходимо всегда производить по схеме «L-R» либо «R-L», и никак иначе. Это правило справедливо для всех существующих трековых систем.

Подключение шин к кабелю электрического питания выполнятся с применением сетевых адаптеров или токопроводов (правых и левых). Стоит учитывать правила крепления светильника к подвесному шинопроводу. Кабель питания лучше защищать автоматическим выключателем на 16 ампер. Все работы необходимо выполнять при отключенном питании. Адаптер, в случае с трехфазным шинопроводом, позволит выбрать необходимую линию. Для этого достаточно повернуть колесико в одно из положений, будь то 1, 2 или 3.

Однофазный и трехфазный шинопровод

Понять разницу соответствующего подключения просто. Достаточно вспомнить строение обычного электрического кабеля. Зачастую он состоит из трех жил, включая фазу, ноль и заземление. Однофазный шинопровод включает исключительно два проводника. Один из них фаза, другой ноль. Все светильники, которые будут к нему подключены, смогут одновременно включаться и одновременно выключаться от общего выключателя. Достоинством способа считается его простота и доступность.

Соответственно в трехфазном шинопроводе четыре проводника – три фазы и один ноль. Переменный ток течет между одной из пар. Такая особенность позволяет создавать 3 независимых, групповых подключений разных светильников и управлять ими отдельно установленными выключателями. Вариант обычно используется в крупных торговых центрах, кинотеатрах, офисных зданиях, где имеется масса осветительных систем разной мощности, при этом на сеть воздействует достаточно серьезная нагрузка.
