Подключение токового реле: принцип работы, виды, устройство, схемы включения

Содержание

принцип работы, виды, устройство, схемы включения

Различные автоматические устройства, окружающие человека, построены на двух принципах работы или их совмещении. Речь идет о механике и электрике. Последние, в своей основе используют электрический ток, движение которого в линиях питания контролируется управляющими аппаратами. К ним принадлежат автоматические и ручные выключатели, реостаты и конденсаторы. В свою очередь, к первым из перечисленных относятся реле различного вида: времени, освещения, тока.

Различные виды реле:

Принцип работы упомянутых автоматов размыкания — в простом соединении и отключении линии течения энергии к потребителю. Функциональность как отдельного устройства обусловлена тем, что первоначальный импульс смены состояния может быть очень малой мощности — всего несколько милливольт и микроампер, или гигантским, выходящим за рамки устойчивости подключенных потребителей. Тем не менее, автомат без каких-либо проблем изменит состояние линии. Первый нюанс, относящийся к реле, важен и в том случае, когда для контроля течения тока используются датчики, часовые механизмы или любые другие маломощные устройства, которые не способны производить какие-либо действия за исключением измерений.

Реле тока:

Реле тока применяются как часть защитной аппаратуры, предохраняющей конечных потребителей от резких изменений в сети питания. Речь идет о скачках ампер вверх, и непосредственное их падения ниже рабочего уровня. Автоматические реле тока в такие моменты отключают питание линии, защищая клиентские устройства от форс-мажорных обстоятельств.

Большая часть людей непосредственно сталкивается с оборудованием настоящего плана. Достаточно вспомнить автоматические выключатели, находящиеся на вводе электролиний в любые помещения. Они представляют собой один из вариантов реле тока, рассчитанных на стандартные параметры сети 220 В. В том случае, если происходит резкое повышение нагрузки на канале питания, расположенном после автомата, он отключит движение электричества в направлении излишнего потребления. Происходит подобное обычно при коротком замыкании, которое способно вызвать пожар. Блокирование течение тока в такой ситуации спасет не только технику на линии, но и имущество владельца.

Принцип действия и устройство

Использование реле тока:

Реле тока бывают минимального и максимального значения срабатывания. Первые отключают линию при падении величины потребления ниже определенного уровня, вторые при характеристиках сопротивления свыше заданного значения. Физически они представлены на рынке в трех типах исполнения: электромагнитном, электронном и цифровом. Современные модели объединяют в одном устройстве все виды реле тока.

Электромагнитные

Наиболее простой в изготовлении тип, отличающийся надежностью, ценой и неприхотливостью в эксплуатации. Основой функциональности для него служит борьба двух сил — механической (стремящейся передвинуть контактный толкатель в одну сторону) и электромагнитной (смещающей его в противоположную). Первая обуславливается обычной пружиной с возможностью регулирования тяги. Вторая — обмоткой, расположенной вокруг подвижного элемента.

Устройство электромагнитного реле тока:

Для реле минимального тока контактор изначально разомкнут действием пружины. При поступлении питания, электромагнит преодолевает механическую силу, соединяя линию. Как только сила тока упадет ниже определенного уровня, мощности катушки станет не достаточно для преодоления действия пружины и контакт вновь разомкнется.

В реле, срабатывающих на максимальный ток, ситуация противоположна. Изначально линия под действием механической силы соединена. Катушка пытается ее разомкнуть, но пока течение тока по ней идущего — слабое — преодолеть механическое сопротивление подвижный элемент не может.

Преимущества:

  • цена;
  • простота;
  • надежность;
  • неприхотливость.

Минусы:

  • зависимость от исправности механической части;
  • неточность измерения;
  • низкая скорость отсечки;
  • деградация чувствительности со временем по причине износа пружины;

Механическое аппараты названого класса не универсальны, они делятся на реле максимального тока и минимального.

Электронные

В отличие от предыдущего типа не нуждаются в подвижных деталях. Всё внутреннее устройство состоит из:

  • управляющего контура из одного или двух транзисторов, или тиристоров, ограничивающих резистор;
  • последовательности элементов, преобразующих токи для питания схемы;
  • модуль выполнения отключения.

Последний может иметь и механическую, и электронную структуру. К примеру, простая конструкция автомата ниже:

Верхний предел срабатывания реле максимального тока устанавливается резистором R2. Нижний R3. Последний для приведенной схемы составляет 0.2–0.3 А.

Нагрузка линии X1 понижает напряжение на R3, часть остатка которого уходит на R2, где гасится сопротивлением резистора. Если же количество ампер превысит заданный предел и ток пойдет дальше, откроется база транзистора V3. Это послужит причиной срабатывания реле отключения K1. Которое размыкая контакты K1.1 и K1.2, разорвет цепь питания нагрузки. Для приведения аппарата вновь в нейтральное состояние прохождения тока, служит кнопка S1 «Сброс».

Что касается остальных составляющих схемы, связка стабилитрона V1, диода V2, резистора R1 и конденсатора C1, служит стабилизированным источником питания остальных элементов конструкции. V4 предохраняет эмиттер транзистора от обратного хода энергии в случае смены полярности в цепях. Названое событие обычно происходит в моменты активации электромагнитного реле отключения K1.

Одна из промышленных моделей электронных реле тока:

Плюсы:

  • универсальность устройства — реле максимального тока и минимального соединены в общую, относительно простая конструкция;
  • автомат защиты обладает хорошей чувствительностью.

Минусы:

  • меньшая надежность по сравнению с электромагнитными;
  • расширение функций только за счет усложнения схемы.

Цифровые

Дальнейшее развитие электронных реле тока привело к появлению цифровых моделей. Информацию о потреблении прибор хранит в цифровом виде. Получает он ее за счет преобразования показаний аналогового датчика в бинарный код. При слишком большой разнице, выходящей за установленные пользователем пределы, происходит отключение линии нагрузки. Если потребление нормализуется, автомат обратно её активирует. Не редкость оснащение цифровых реле тока возможностью связи с другим оборудованием, что позволяет легко интегрировать их в системы «умного дома».

План-схема цифрового реле тока и фотография конечного устройства:

Преимущества:

  • функциональность;
  • возможность удаленного контроля сети;
  • установка параметров устройства;
  • точность измерений.

Недостатки не выявлены.

Практическое использование

Нюанс применения реле максимального тока среди остальных устройств защиты — возможность ручной установки параметров по максимальным и минимальным лимитам тока в исходящей линии, превышение которых приводит к ее блокировке. Особенно важными эти аппараты становятся в случаях, когда сама нагрузка периодически возрастает до больших рабочих величин, например, в случаях электродвигателей. Их запуск — это быстрое, но плавное повышение потребления с последующим снижением до нормативов мощности. Автомат защиты должен определять названый фактор не выключаясь, при этом реагировать на короткие замыкания. Последние похожи на устройства, срабатывающие по повышению сопротивления линии, куда начинает в больших количествах течь электроэнергия. Разница заключается только в моменте усиления нагрузки. Он не плавен, как в случае электромотора, а пилообразен. То есть, резко увеличивается до максимума и не уменьшается со временем.

Хорошо видны регуляторы пиковой мощности и установки пауз на включение и отключение:

Еще одно преимущество применения реле тока — наличие среди настроек задания паузы включения. Дело в том, что в момент присоединения какой-либо нагрузки к линии происходит скачок потребления. Автомат должен не сразу отключить питание, а подождать определенный промежуток времени с целью проверки последующей нормализации характеристик потребления. И уже в том случае, если сопротивление нагрузки остается высоким — отключить подачу электроэнергии.

Между разрывом прохождения тока и его возобновлением должна быть пауза, иначе клиентское устройство может выйти из строя. Особенно это касается трансформаторной техники и электромоторов. То есть, всего оборудования, где присутствует обмотка возбуждения.

Схемы подключения реле тока

Как и во всех случаях использования классической электропроводки, есть трехфазовое питание и рассчитанное на одну линию. Соответственно делятся по подключению и защитные реле тока.

Простое подключение трехфазового реле тока:

Для одной фазы картина будет немного иной. На схеме далее, следует обратить внимание на соединение замеряемой линии напрямую и через токовый трансформатор к автомату. Во втором случае ширина рабочего диапазона увеличивается. Использование нагрузки в обоих вариантах цепи замера обязательно, так как производится определение количества ампер линии, для которого нужно обеспечить течение в ней тока.

Однофазовое подключение:

Развитие технологий привело к разделению устройств потребления на приоритетные и второстепенные. К первым относятся компьютеры, телевизоры, приставки и все оборудование, отключение которого не желательно. Ко второму относится остальная аппаратура, разрыв контакта питания которой от линии допустимо. Многие реле тока позволяют управлять двумя видами устройств раздельно — приоритетными и второстепенными.

Схема подключения приоритетной и второстепенной нагрузки:

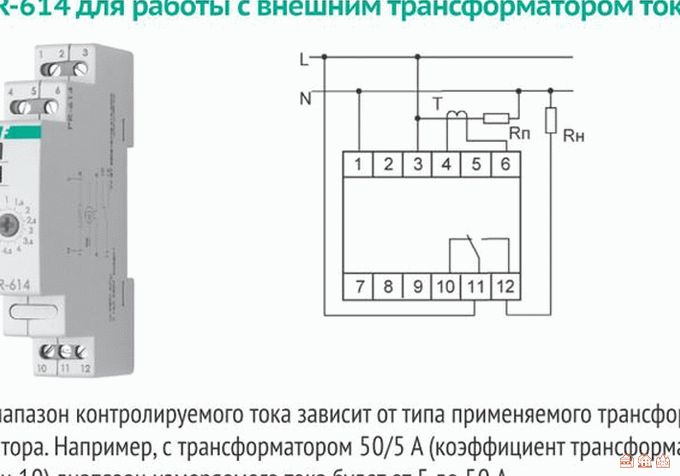

Последняя схема интересна еще и тем, что в качестве измерителя течения тока используется индукционный метод, для которого достаточно расположить линию снабжения потребителей электроэнергией между соответствующими датчиками. То есть, раздельная нагрузка не нужна — в ее роли выступают приоритетные устройства, а отдельный токовый трансформатор заменен на встроенный. Причем его второй обмоткой выступает сам канал питания клиентского оборудования.

И схема, относящаяся конкретно к защитным цепям электродвигателя. Ее основная ниша применения —производство, так как мощные трехфазовые моторы в быту используются редко.

Схема защиты электродвигателя с помощью реле максимального тока:

Каждая конкретная модель реле тока, в зависимости от своих функциональных возможностей и внутреннего устройства, имеет нюансы подключения. Желательно с ними ознакомиться в инструкции по эксплуатации, во избежание последующих аварийных ситуаций.

Реле тока — это автомат, защищающий оборудование от перепадов электроэнергии. Срабатывание его обуславливается скачками ампер, которые происходят в результате коротких замыканий, слишком высоких нагрузок или иных форс-мажорных обстоятельств. При этом реле аналогичного вида не чувствительны к временному поднятию силы тока.

Видео по теме

Практическое применение и схемы подключения твердотельного реле

Классические пускатели и контакторы постепенно уходят в прошлое. Их место в автомобильной электронике, бытовой технике и промышленной автоматике занимает твердотельное реле – полупроводниковое устройство, в котором отсутствуют какие-либо подвижные части.

Приборы имеют различные конструкции и схемы подключения, от которых зависят их сферы применения. Прежде чем использовать устройство, необходимо разобраться в его принципе действия, узнать об особенностях функционирования и подключения разных видов реле. Ответы на обозначенные вопросы подробно изложены в представленной статье.

Содержание статьи:

Устройство твердотельного реле

Современные твердотельные реле (ТТР) представляют собой модульные полупроводниковые приборы, являющиеся силовыми электропереключателями.

Ключевые рабочие узлы этих устройств представлены симисторами, тиристорами или транзисторами. ТТР не имеют подвижных частей, чем отличаются от электромеханических реле.

Размер твердотельного реле во многом зависит от максимально допустимой нагрузки и возможности отводить тепло путем теплопередачи и конвекции (+)

Внутреннее устройство этих приборов может сильно различаться в зависимости типа регулируемой нагрузки  и электрической схемы.

Простейшие твердотельные реле включают такие узлы:

  • входной узел с предохранителями;
  • триггерная цепь;
  • оптическая (гальваническая) развязка;
  • переключающий узел;
  • защитные цепи;
  • узел выхода на нагрузку.

Входной узел ТТР представляет собой первичную цепь с последовательно подключенным резистором. Предохранитель в эту цепь встраивается опционально. Задача узла входа – принятие управляющего сигнала и передача команды на коммутирующие нагрузку переключатели.

При переменном токе для разделения контролирующей и основной цепи применяют гальваническую развязку. От её устройства во многом зависит принцип работы реле. Ответственная за обработку входного сигнала триггерная цепь может включаться в узел оптической развязки или располагаться отдельно.

Защитный узел препятствует возникновению перегрузок и ошибок, ведь в случае поломки прибора может выйти из строя и подключенная техника.

Основное предназначение твердотельных реле – замыкание/размыкание электрической сети с помощью слабого управляющего сигнала. В отличие от электромеханических аналогов, они имеют более компактную форму и не производят в процессе работы характерных щелчков.

Принцип работы ТТР

Работа твердотельного реле довольно проста. Большинство ТТР предназначено для управления автоматикой в сетях 20-480 В.

Оптическая развязка позволяет создавать управленческие сигналы минимальной мощности, что критически важно для датчиков, работающих от автономных источников питания (+)

При классическом исполнении в корпус прибора входит два контакта коммутируемой цепи и два управляющих провода. Их количество может изменяться при увеличении количества подключенных фаз. В зависимости от наличия напряжения в управляющей цепи, происходит включение или выключение основной нагрузки полупроводниковыми элементами.

Особенностью твердотельных реле является наличие небесконечного сопротивления. Если контакты в электромеханических устройствах полностью разъединяются, то в твердотельных отсутствие тока в цепи обеспечивается свойствами полупроводниковых материалов.

Поэтому при повышенных напряжениях возможно появление небольших токов утечки, которые могут негативно сказаться на работе подключенной техники.

Классификация твердотельных реле

Сферы применения реле разнообразны, поэтому и их конструктивные особенности могут сильно отличаться, в зависимости от потребностей конкретной автоматической схемы. Классифицируют ТТР по количеству подключенных фаз, виду рабочего тока, конструктивным особенностям и типу схемы управления.

По количеству подключенных фаз

Твердотельные реле используются как в составе домашних приборов, так и в промышленной автоматике с рабочим напряжением 380 В.

Поэтому эти полупроводниковые устройства, в зависимости от количества фаз, разделяются на:

  • однофазные;
  • трехфазные.

Однофазные ТТР позволяют работать с токами 10-100 или 100-500 А. Их управление производится с помощью аналогового сигнала.

К трехфазному реле рекомендуется подключать провода различных цветов, чтобы при монтаже оборудования можно было правильно их присоединить

Трехфазные твердотельные реле способны пропускать ток в диапазоне 10-120 А. Их устройство предполагает реверсивный принцип функционирования, который обеспечивает надежность регуляции одновременно нескольких электрических цепей.

Часто трехфазные ТТР используются для обеспечения работы асинхронного двигателя. В его электросхему управления обязательно включаются быстрые предохранители из-за высоких пусковых токов.

По виду рабочего тока

Твердотельные реле нельзя настроить или перепрограммировать, поэтому они могут нормально работать только при определенном диапазоне электропараметров сети.

В зависимости от потребностей ТТР могут управляться электроцепями с двумя видами тока:

  • постоянным;
  • переменным.

Аналогично можно классифицировать ТТР и по виду напряжения активной нагрузки. Большинство реле в бытовых приборах работают с переменными параметрами.

Постоянный ток не используется в качестве основного источника электроэнергии ни в одной стране мира, поэтому реле такого типа имеют узкую сферу применения

Устройства с постоянным управляющим током характеризуются высокой надежностью и используют для регуляции напряжение 3-32 В. Они выдерживают широкий диапазон температур (-30..+70°С) без значительного изменения характеристик.

Реле, регулирующиеся переменным током, имеют управляющее напряжение 3-32 В или 70-280 В. Они отличаются низкими электромагнитными помехами и высокой скоростью срабатывания.

По конструктивным особенностям

Твердотельные реле часто устанавливают в общий электрощит квартиры, поэтому многие модели имеют монтажную колодку для крепления на DIN-рейку.

Кроме того, существуют специальные радиаторы, располагающиеся между ТТР и опорной поверхностью. Они позволяют охлаждать прибор при высоких нагрузках, сохраняя его рабочие характеристики.

Реле крепиться на DIN-рейку преимущественно через специальный кронштейн, который имеет и дополнительную функцию – отводит излишки тепла при работе прибора

Между реле и радиатором рекомендуется наносить слой термопасты, который увеличивает площадь соприкосновения и увеличивает теплоотдачу. Существуют и ТТР, предназначенные для крепления к стене обычными шурупами.

По типу схемы управления

Не всегда принцип работы регулируемой реле техники требует его мгновенного срабатывания.

Поэтому производители разработали несколько схем управления ТТР, которые используются в различных сферах:

  1. Контроль «через ноль». Такой вариант управления твердотельным реле предполагает срабатывание только при значении напряжения, равном 0. Используется в устройствах с емкостной, резистивной (нагреватели) и слабой индуктивной (трансформаторы) нагрузкой.
  2. Мгновенное. Используется при необходимости резкого срабатывания реле при подаче управляющего сигнала.
  3. Фазовое. Предполагает регулирование выходного напряжения методом изменения параметров управляющего тока. Применяется для плавного изменения степени нагрева или освещения.

Твердотельные реле различаются и по многим другим, менее значимым, параметрам. Поэтому при покупке ТТР важно разобраться в схеме работы подключаемой техники, чтобы приобрести максимально соответствующее ей регулировочное устройство.

Обязательно должен быть предусмотрен запас мощности, потому что реле имеет эксплуатационный ресурс, который быстро расходуется при частых перегрузках.

Преимущества и недостатки ТТР

Твердотельные реле не зря вытесняют с рынка обычные пускатели и контакторы. Эти полупроводниковые приборы обладают множеством преимуществ перед электромеханическими аналогами, которые заставляют потребителей останавливать выбор именно на них.

Реле для микросхем имеет компактные размеры и сильно ограничены по максимально пропускаемому току. Крепятся они преимущественно путем припаивания специальных ножек

К таким достоинствам относят:

  1. Низкое потребление электроэнергии (на 90% меньше).
  2. Компактные габариты, позволяющие монтировать устройства в ограниченном пространстве.
  3. Высокая скорость запуска и отключения
  4. Пониженная шумность работы, отсутствуют характерные для электромеханического реле щелчки.
  5. Не предполагается техническое обслуживание.
  6. Длительный срок службы благодаря ресурсу в сотни миллионов срабатываний.
  7. Благодаря широким возможностям по модификации электронных узлов, ТТР имеют расширенные сферы применения.
  8. Отсутствие электромагнитных помех при срабатывании.
  9. Исключается порча контактов вследствие их механического удара.
  10. Отсутствие прямого физического контакта между цепями управления и коммутации.
  11. Возможность регулирования нагрузки.
  12. Наличие в импульсных ТТР автоматических цепей, защищающих от перегрузок.
  13. Возможность использования во взрывоопасных средах.

Указанных преимуществ твердотельных реле не всегда достаточно для нормальной работы оборудования. Именно поэтому они ещё не полностью вытеснили электромеханические контакторы.

Для стабильной работы мощных твердотельных реле важен эффективный отвод тепла, потому что при повышенных температурах резко искажается напряжение нагрузки (+)

ТТР имеют и недостатки, которые не позволяют им использоваться во многих случаях.

К минусам относят:

  1. Невозможность работы большинства устройств с напряжениями свыше 0,5 кВ.
  2. Высокая стоимость.
  3. Чувствительность к высоким токам, особенно в пусковых цепях электродвигателей.
  4. Ограничения по использованию в условиях повышенной влажности.
  5. Критическое снижение рабочих характеристик при температурах ниже 30°С мороза и выше 70°С тепла.
  6. Компактный корпус приводит к избыточному нагреву устройства при стабильно высоких нагрузках, что требует применения специальных устройств пассивного или активного охлаждения.
  7. Возможность расплавления устройства от нагрева при коротком замыкании.
  8. Микротоки в закрытом состоянии реле могут быть критическими для работы оборудования. Например, подключенные в сеть люминесцентные лампы могут периодически вспыхивать.

Таким образом, твердотельные реле имеют определенные сферы применения. В цепях высоковольтного промышленного оборудования их использование резко ограничено из-за несовершенных физических свойств полупроводниковых материалов.

Однако в бытовой технике и автомобильной промышленности ТТР занимают прочные позиции за счет своих положительных свойств.

Возможные схемы подключений

Схемы подключения твердотельных реле могут быть самые разнообразные. Каждая электрическая цепь строится, исходя из особенностей подключаемой нагрузки. В схему могут добавляться дополнительные предохранители, контроллеры и регулирующие устройства.

Благодаря тому, что цепи управления и нагрузки в приборе не перекрываются, их электрические характеристики могут отличаться любыми параметрами (+)

Далее будут представлены наиболее простые и распространенные схемы подключения ТТР:

  • нормально-открытая;
  • со связанным контуром;
  • нормально-закрытая;
  • трехфазная;
  • реверсивная.

Нормально-открытая (разомкнутая) схема – реле, нагрузка в котором находится под напряжением при наличии управляющего сигнала. То есть подключенная техника оказывается в отключенном состоянии при обесточенных входах 3 и 4.



Перед покупкой реле необходимо определиться с требуемым типом его первоначального состояния (замкнутое или разомкнутое), чтобы обеспечить правильную работу подключенной техники (+)

Нормально-замкнутая схема – подразумевается реле, нагрузка в котором находится под напряжением при отсутствии управляющего сигнала. То есть подключенная техника оказывается в рабочем состоянии при обесточенных входах 3 и 4.

Существует схема подключения твердотельного реле, в которой управляющее и нагрузочное напряжение одинаково. Такой способ можно использовать одновременно для работы в сетях постоянного и переменного тока.

Трехфазные реле подключаются несколько по иным принципам. Контакты могут соединяться в вариантах «Звезда», «Треугольник» или «Звезда с нейтралью».

Выбор трехфазной схемы подключения реле во многом зависит от особенностей работы техники, подключенной к нему в качестве нагрузки

Реверсные твердотельные реле применяются в электродвигателях в соответствующем режиме. Они изготавливаются в трехфазном варианте и включают два контура управления.

Если для реле важно соблюдение полярности подключения контактов, то на маркировке всегда будет указано, куда подключать фазу и ноль

Собирать электрические цепи с ТТР необходимо только после их предварительной прорисовки на бумаге, потому что неверно подключенные устройства могут выйти из строя из-за короткого замыкания.

Практическое применение устройств

Сфера использования твердотельных реле довольно обширна. Из-за высокой надежности и отсутствия потребности в регулярном обслуживании их часто устанавливают в труднодоступных местах оборудования.

Во многих реле подключение проводов управляющего контура требует соблюдения полярности, что необходимо учитывать в процессе монтажа оборудования

Основными же сферами применения ТТР являются:

  • система терморегуляции с применением ТЭНов;
  • поддержание стабильной температуры в технологических процессах;
  • контроль работы трансформаторов;
  • регулировка освещения;
  • схемы датчиков движения, освещения,  и т.п.;
  • управление электродвигателями;
  • .

С увеличением автоматизации бытовой техники твердотельные реле приобретают все большее распространение, а развивающиеся полупроводниковые технологии постоянно открывают новые сферы их применения.

При желании, собрать твердотельное реле можно собственноручно. Подробная инструкция представлена в .

Выводы и полезное видео по теме

Представленные видеоролики помогут лучше понять работу твердотельных реле и ознакомиться со способами их подключения.

Практическая демонстрация работы простейшего твердотельного реле:

Разбор разновидностей и особенностей работы твердотельных реле:

Тестирование работы и степени нагрева ТТР:

Смонтировать электрическую цепь из твердотельного реле и датчика может практически каждый человек.

Однако планирование рабочей схемы требует базовых знаний в электротехнике, потому что неправильное подключение может привести к удару током или короткому замыканию. Зато в результате правильных действий можно получить массу полезных в быту приборов.

Есть, что дополнить, или возникли вопросы по теме подключения и применения твердотельных реле? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования таких устройств. Форма для связи находится в нижнем блоке.

Тепловая защита электродвигателя. Электротепловое реле.

Здравствуйте, уважаемые читатели сайта sesaga.ru. В предыдущей статье мы с Вами рассмотрели принципиальные схемы включения магнитного пускателя, обеспечивающие реверс вращения электродвигателя.

Продолжаем знакомиться с магнитным пускателем и сегодня рассмотрим типовые схемы подключения электротеплового реле типа РТИ, которое предназначено для защиты от перегрева обмоток электродвигателя при токовых перегрузках.

1. Устройство и работа электротеплового реле.

Электротепловое реле работает в комплекте с магнитным пускателем. Своими медными штыревыми контактами реле подключается к выходным силовым контактам пускателя. Электродвигатель, соответственно, подключают к выходным контактам электротеплового реле.

Внутри теплового реле находятся три биметаллические пластины, каждая из которых сварена из двух металлов, имеющих различный коэффициент теплового расширения. Пластины через общее «коромысло» взаимодействуют с механизмом подвижной системы, которая связана с дополнительными контактами, участвующими в схеме защиты электродвигателя:

1. Нормально-замкнутый NC (95 – 96) используют в схемах управления пускателем;
2. Нормально-разомкнутый NO (97 – 98) применяют в схемах сигнализации.

Принцип действия теплового реле основан на деформации биметаллической пластины при ее нагреве проходящим током.

Под действием протекающего тока биметаллическая пластина нагревается и прогибается в сторону металла, имеющего меньший коэффициент теплового расширения. Чем больший ток будет протекать через пластину, тем сильнее она будет греться и прогибаться, тем быстрее сработает защита и отключит нагрузку.

Допустим, что электродвигатель подключен через тепловое реле и работает в нормальном режиме. В первый момент времени работы электродвигателя через пластины течет номинальный ток нагрузки и они нагреваются до рабочей температуры, которая не вызывает их изгиб.

По какой-то причине ток нагрузки электродвигателя стал увеличиваться и через пластины потек ток выше номинального. Пластины начнут сильнее греться и прогибаться, что приведет в движение подвижную систему и она, воздействуя на дополнительные контакты реле (95 – 96), обесточит магнитный пускатель. По мере остывания пластины вернутся в исходное положение и контакты реле (95 – 96) замкнутся. Магнитный пускатель опять будет готов к запуску электродвигателя.

В зависимости от величины протекающего тока в реле предусмотрена уставка срабатывания по току, влияющая на силу изгиба пластины и регулирующаяся поворотным регулятором, расположенным на панели управления реле.

Помимо поворотного регулятора на панели управления расположена кнопка «TEST», предназначенная для имитации срабатывания защиты реле и проверки его работоспособности до включения в схему.

«Индикатор» информирует о текущем состоянии реле.

Кнопкой «STOP» обесточивается магнитный пускатель, но как в случае с кнопкой «TEST», контакты (97 – 98) не замыкаются, а остаются в разомкнутом состоянии. И когда Вы будете задействовать эти контакты в схеме сигнализации, то учитывайте этот момент.

Электротепловое реле может работать в ручном или автоматическом режиме (по умолчанию стоит автоматический режим).

Для перевода в ручной режим необходимо повернуть поворотную кнопку «RESET» против часовой стрелки, при этом кнопка слегка приподнимается.

Предположим, что сработало реле и своими контактами обесточило пускатель.
При работе в автоматическом режиме после остывания биметаллических пластин контакты (95 — 96) и (97 — 98) автоматически перейдут в исходное положение, тогда как в ручном режиме перевод контактов в исходное положение осуществляется нажатием кнопки «RESET».

Кроме защиты эл. двигателя от перегрузок по току, реле обеспечивает защиту и в случае обрыва питающей фазы. Например. При обрыве одной из фаз, электродвигатель, работая на оставшихся двух фазах, станет потреблять больше тока, отчего биметаллические пластины нагреются и реле сработает.

Однако электротепловое реле не способно защитить двигатель от токов короткого замыкания и само нуждается в защите от подобных токов. Поэтому при установке тепловых реле необходимо устанавливать в цепь питания электродвигателя автоматические выключатели, защищающие их от токов короткого замыкания.

При выборе реле обращают внимание на номинальный ток нагрузки электродвигателя, который будет защищать реле. В инструкции по эксплуатации, идущей в коробке, есть таблица, по которой выбирается тепловое реле для конкретной нагрузки:

Например.
Реле РТИ-1302 имеет предел регулировки тока уставки от 0,16 до 0,25 Ампер. Значит, нагрузку для реле следует выбирать с номинальным током около 0,2 А или 200 mA.

2. Принципиальные схемы включения электротеплового реле.

В схеме с тепловым реле используют нормально-замкнутый контакт реле КК1.1 в цепи управления пускателем, и три силовых контакта КК1, через которые подается питание на электродвигатель.

При включении автоматического выключателя QF1 фаза «А», питающая цепи управления, через кнопку SB1 «Стоп» поступает на контакт №3 кнопки SB2 «Пуск», вспомогательный контакт 13НО пускателя КМ1, и остается дежурить на этих контактах. Схема готова к работе.

При нажатии на кнопку SB2 фаза через нормально-замкнутый контакт КК1.1 поступает на катушку магнитного пускателя КМ1, пускатель срабатывает и его все нормально-разомкнутые контакты замыкаются, а нормально-замкнутые размыкаются.

При замыкании контакта КМ1.1 пускатель встает на самоподхват. При замыкании силовых контактов КМ1 фазы «А», «В», «С» через контакты теплового реле КК1 поступают на обмотки электродвигателя и двигатель начинает вращение.

При увеличении тока нагрузки через силовые контакты термореле КК1, реле сработает, контакт КК1.1 разомкнется и пускатель КМ1 обесточится.

Если возникнет необходимость в простой остановке двигателя, то достаточно будет нажать на кнопку «Стоп». Контакты кнопки разорвутся, фаза прервется и пускатель обесточится.

На фотографиях ниже показана часть монтажной схемы цепей управления:

Следующая принципиальная схема аналогична первой и отличается лишь тем, что нормально-замкнутый контакт термореле (95 – 96) разрывает ноль пускателя. Именно эта схема получила наибольшее распространение из-за удобства и экономичности монтажа: ноль сразу заводят на контакт термореле, а со второго контакта реле бросают перемычку на катушку пускателя.

При срабатывании термореле контакт КК1.1 размыкается, «ноль» разрывается и пускатель обесточивается.

И в заключении рассмотрим подключение электротеплового реле в реверсивной схеме управления пускателем.

От типовой схемы она, как и схема с одним пускателем, отличается лишь наличием нормально-замкнутого контакта реле КК1.1 в цепи управления, и тремя силовыми контактами КК1, через которые запитывается электродвигатель.

При срабатывании защиты контакты КК1.1 разрываются и отключают «ноль». Работающий пускатель обесточивается и двигатель останавливается. При возникновении необходимости в простой остановке двигателя достаточно нажать на кнопку «Стоп».

Вот и подошел к логическому завершению рассказ о магнитном пускателе.
Понятно, что только одних теоретических знаний мало. Но если Вы будете практиковаться, то сможете собрать любую схему с применением магнитного пускателя.

И уже по сложившейся традиции небольшой видеоролик о применении электротеплового реле.

Удачи!

что такое, схема подключения, сборка своими руками

Глобальные тренды — спрос на снижение выбросов CO2, повышение интенсивности энергосбережения — приводят к необходимости сбалансированного потребления энергии, для чего большую помощь могут оказать электронные схемы управления процессами. Наиболее распространённые случаи — это оптимизация эксплуатационных характеристик аккумуляторов, контроль скорости вращения двигателей и переходных процессов в серверах, управление солнечными батареями. Для операторов таких систем важно, в частности, знать, какой ток протекает в цепи. Неоценимую помощь в этом могут оказать датчики тока.

Почему необходимы  датчики тока

Датчиками называют блоки, задача которых измерить некоторый параметр, а потом, сравнив его с эталонным для данной технической системы значением, подать соответствующий сигнал на исполнительный элемент схемы. Поскольку большинство систем используют электродвигатели, то наиболее распространёнными типами являются датчики тока и напряжения (общий вид последнего представлен на следующем рисунке).

Широкое внедрение таких устройств обусловлено развитием сенсорных методов управления, когда исходный сигнал — электрический или оптический — преобразуется в необходимые параметры управления.

По сравнению в другими управляющими технологиями (например, контакторного контроля) датчики обеспечивают следующие преимущества:

  1. Компактность.
  2. Безопасность в применении.
  3. Высокую точность.
  4. Экологичность.

Малые размеры и вес часто позволяют изготавливать многофункциональные датчики, например, такие, которые могут контролировать несколько параметров цепи. Таковыми являются современные датчики тока и напряжения.

В состав таких детекторов входят:

  • Контактные группы входа;
  • Контактные группы выхода;
  • Шунтирующий резистор;
  • Усилитель сигнала;
  • Несущая плата;
  • Блок питания.

Идея того, что устройства можно подключать к уже имеющейся сети, не выдерживает проверку временем, ибо часто в экстремальных ситуациях (пожар, взрыв, землетрясение) именно системы встроенного электроснабжения первыми выходят из строя.

Детекторы подразделяют на активные и пассивные. Первые не только передают конечный сигнал на управляющий элемент, но и управляют его действием.

Классификация и схемы подключения

Датчики тока предназначаются для оценки параметров постоянного и/или переменного тока. Сравнение выполняется двумя методами.  В первом случае используется закон Ома. При установке шунтирующего резистора в соответствии с нагрузкой системы на нём создаётся напряжение, пропорциональное нагрузке системы. Напряжение на шунте может быть измерено дифференциальными усилителями, например, токовыми шунтирующими, операционными или разностными. Такие устройства используются для нагрузок, которые не превышают 100 А.

Измерение переменного тока выполняется в соответствии с законами Ампера и Фарадея. При установке петли вокруг проводника с током там индуцируется напряжение. Этот метод измерения используется для нагрузок от 100 А до 1000 А.

Схема описанных измерений представлена на рисунке:

Слева — измерение малых токов; справа — измерение больших токов

Измерение обычно производится при низком входном значении синфазного напряжения. При помощи чувствительного резистора датчик тока соединяется между нагрузкой и землей. Это необходимо, поскольку синфазное напряжение всегда учитывает наличие операционных усилителей. Нагрузка обеспечивает питание прибора, а выходное сопротивление заземляется. Недостатками данного способа считаются наличие помех, связанных с потенциалом нагрузки системы на землю, а также невозможность обнаружения коротких замыканий.

Для слежения работой мощных систем детектор присоединяют к усилителю между источником питания и нагрузкой. В результате непосредственно контролируются значения параметров, подаваемых источником питания. Это позволяет идентифицировать возможные короткие замыкания. Особенность подключения заключается в том, что диапазон синфазного напряжения на входе усилителя должен соответствовать напряжению питания нагрузки. Перед измерением выходного сигнала контролируемого устройства нагрузка заземляется.

Как функционирует датчик тока

Работа данного элемента включает следующие этапы:

  1. Измерение нагрузки в контролируемой схеме.
  2. Сравнение полученного значения с эталонным, которое программируется в процессе настройки.
  3. Фиксация полученного результата (может быть выполнена в цифровом или аналогом виде).
  4. Передача данных на панель управления.

Для выполнения указанных функций (в частности, реализации высокой точности измерений) к элементам детектора предъявляются следующие требования:

  • Допустимое падение напряжения на шунтирующем резисторе должно быть не более 120…130 мВ;
  • Температурная погрешность не может быть выше 0. 05 %/°С и не изменяться во времени работы;
  • В функциональном диапазоне значений характеристики сопротивления резисторов должны быть линейными;
  • Способ пайки токочувствительных резисторов на плату не может увеличивать общее сопротивление схемы подключения.

Монтажные схемы устройств, которые предназначены для контроля цепей постоянного и переменного тока представлены соответственно на рисунках.

Практика применения

Чаще всего данные изделия используются как измерители в схемах токовых реле, которые управляют режимами работы различного электроприводного оборудования и предохраняют его от экстремальных ситуаций.

Токовые реле способны защитить любое механическое устройство от заклинивания или других условий перегрузки, которые приводят к ощутимому увеличению нагрузки на двигатель. Функционально они определяют уровни тока и выдают выходной сигнал при достижении указанного значения. Такие реле используются для:

  • Сигнала сильноточных условий, например, забитая зёрнами доверху кофемолка;
  • Некоторых слаботочных условий, например, работающий насос при низком уровне воды.

Чтобы удовлетворить требования разнообразного набора приложений, в настоящее время используется блочный принцип компоновки датчиков, включая применение USB-разъёмов, монтаж на DIN-рейку и кольцевые исполнения устройств. Это обеспечивает выполнение следующих функций:

  • Надёжную работу на любых режимах эксплуатации;
  • Возможность применения трансформаторов;
  • Регулировка текущих параметров, которые могут быть фиксированными или регулируемыми;
  • Аналоговый или цифровой выход, включая и вариант с коротким замыканием;
  • Различные исполнения блоков питания.

В качестве примера рассмотрим схему датчика тока для управления работой водяного насоса, обеспечивающего подачу воды в дом.

Кавитация — это разрушительное состояние, вызванное присутствием пузырьков, которые образуются, когда центробежный насос или вертикальный турбинный насос работает с низким уровнем жидкости. Образующиеся пузырьки затем лопаются, что приводит к точечной коррозии и разрушению исполнительного узла насоса. Подобную ситуацию предотвращает токовое реле.

Когда насос работает в нормальном режиме, и жидкость полностью перекрывает его впускное отверстие, двигатель насоса потребляет номинальный рабочий ток. В случае снижения уровня воды потребляемый ток уменьшается.  Если кнопка запуска нажата, одновременно включаются стартёр M и таймер TD. Реле CD настроено на максимальный ток, поэтому его контакт при первоначальном запуске двигателя не будет замкнут. При падении силы тока ниже установленного минимума реле включается, а, после истечения времени ожидания TD, включается в его нормально замкнутый контакт. Соответственно контакты CR размыкаются и обесточивают двигатель насоса.

Применение такого детектора исключает автоматический перезапуск насоса, поскольку оператору необходимо убедиться в том, что уровень жидкости перед впускным отверстием достаточен.

Датчик тока своими руками

Если приобрести стандартный датчик (наиболее известны конструкции от торговой марки Arduino) по каким-то соображениям невозможно, устройство можно изготовить и самостоятельно.

Датчик тока фирмы Arduino. Стрелкой указан USB-разъём.

Необходимые компоненты:

  1. Операционный усилитель LM741, или любой другой, который мог бы действовать как компаратор напряжения.
  2. Резистор 1 кОм.
  3. Резистор 470 Ом.
  4. Светодиод.

Общий вид устройства в сборе, сделанного своими руками, представлен на следующем рисунке. В данной схеме используется эффект Холла, когда разность управляющих потенциалов может изменяться при изменении месторасположения проводника в электромагнитном поле.

Видео по теме

Хорошая реклама



СХЕМА УПРАВЛЕНИЯ РЕЛЕ

Многие современные радиоэлектронные устройства оснащаются небольшими реле, которые, в свою очередь, коммутируют другие, в том числе и сетевые узлы и приборы. А вот как управлять самими реле - мы и разберёмся на примере трёх схем. Все они довольно просты - меньше десяти деталей.

Схема драйвера управления для реле

   Технические характеристики:

  • Питание драйвера - 12 В на 40 мА
  • Выход реле - 5 A на 230 В
  • Управление входа - 2-15 В постоянного тока
  • Светодиодный индикатор показывает состояние реле
  • Габариты платы 27 x 70 мм

Это одноканальный релейный драйвер, подходящий для разнообразных проектов. Очень простой и удобный способ взаимодействия реле для переключения мощных потребителей, которое само управляется слабым током и напряжением.

Схема управления реле одной кнопкой

Данная электрическая схема управления реле выполняется всего одной кнопкой с одной контактной группой на замыкание и без фиксации. Работает схема следующим образом: при подаче питания конденсатор С1 через резистор R1 и замкнутые контакты К1.1 заряжается практически до напряжения питания. При нажатии на кнопку S1 через её замкнувшиеся контакты, через замкнутые контакты K1. 1 и резистор R1 напряжение питания подается на катушку реле К1, что приводит к включению реле. Контактная группа К1.1 переключается и теперь питание на реле поступает через резистор R1 и замкнувшиеся контакты К1.1. На время пролёта контактов реле при переключении питание катушки осуществляется за счёт накопленного заряда конденсатора С1.

После замыкания контактов реле конденсатор С1 разряжается через резистор R2. При следующем нажатии на кнопку S1, происходит заряд конденсатора С1 из-за чего напряжение на катушке реле падает и происходит размыкание её контактов. Схема возвращается в исходное состояние. Элементы R1 и C1 образуют цепь с постоянной времени в 150 миллисекунд, что достаточно для срабатывания большинства типов электромагнитных реле.

Обратите внимание, что резистор R1 является подстроечным, и следует подбирать под каждое реле индивидуально.

Схема реле с управлением одной кнопкой

Эта схема представляет собой аналог кнопки с фиксацией. Вся конструкция очень проста и реализована на самом реле и одном транзисторе. При первом нажатии на кнопку транзистор открывается током разряда конденсатора, реле замыкается и блокируется по базовой цепи транзистора своими же контактами. Конденсатор при этом отключается от питания и, если отпустить кнопку, быстро разряжается через диод и резистор. Если теперь нажать на кнопку вторично, то транзистор запрется и отключит реле. Естественно, реле должно иметь вторую пару контактов.

Правда если надо таким образом управлять включением сетевого питания, то возникает проблема, заключающаяся в том, что в начале схема обесточена. В телевизорах при включении их от пульта или в компьютерах с корпусами АТХ это решается тем, что при подключении шнура питания подобная схема сразу получает питание, а уж включать основное питание будем позже. Что касается твердотельных реле - информация по ним находится в этой статье.

   Форум по автоматике

Реле развязки аккумуляторов | ЭлектроФорс

Реле развязки используется, если необходимо зарядить несколько аккумуляторов от одного источника зарядки. На катерах такая ситуация возникает, когда установлены аккумуляторы электромотора (подруливающего устройства), сервисная и стартовая батареи. От береговой сети аккумуляторы заряжают с помощью зарядного устройства с двумя или тремя выходами, а к генератору двигателя подключают с помощью DC-DC зарядного и развязывающего реле

Содержание статьи

Как работает развязывающее реле

1.Реле разомкнуто – аккумуляторы изолированы. После запуска двигателя или включения зарядного устройства напряжение медленно возрастает 2.Напряжение достигло 13,5 Вольт. Реле срабатывает и подключает второй аккумулятор. Оба аккумулятора заряжаются одновременно. 3.Двигатель остановлен или зарядное устройство выключено. Напряжение быстро падает 4.Напряжение опустилось ниже уровня отключения, реле размыкается и изолирует аккумуляторы

Развязывающие реле — это автоматический переключатель, который срабатывает, когда напряжение на одном из аккумуляторов поднимается до 13,2 —  13,7 Вольт. Рост напряжения говорит о том, что аккумулятор подключен к генератору или зарядному устройству и частично или полностью заряжен. Реле замыкается, ток течет во второй аккумулятор и заряжает его. Как только напряжение падает до 12,4 — 13,1 Вольт, реле разъединяет аккумуляторы и предотвращает их разрядку

Изоляторы АКБ и реле развязки

Изоляторы(делители) аккумуляторов и развязывающие реле предназначены для защиты аккумулятора от разряда непреднамеренной нагрузкой. Оба типа устройств распределяют ток от источника зарядки ко всем аккумуляторным батареям, а во время разряда изолируют их друг от друга. Таким образом каждая группа аккумуляторов остается соединенной только с собственной нагрузкой

Изоляторы изготавливают из двух или более диодов, которые действуют как обратные клапаны. Диоды пропускают ток от источника зарядки к аккумуляторам, но не дают току течь между ними или обратно к источнику. За простоту конструкции приходится платить. На диодах падает около 0,6-0,8 вольт, поэтому напряжение на аккумуляторах оказывается ниже, чем на выходных клеммах генератора или зарядного устройства. Если потери не компенсировать, аккумуляторы никогда не зарядятся до 100%

Изоляторы аккумуляторов и развязывающее реле. Изолятор делит ток между аккумуляторами. Падение напряжения на диодах 0,6-0,8 Вольт. Реле пропускает ток от одного аккумулятора к другому

И реле, и диодные изоляторы — это устройства развязки, которые решают одну и туже задачу. Однако применять их лучше в разных ситуациях. Изоляторы подойдут, если источник зарядки измеряет напряжение на аккумуляторах и способен компенсировать падение на диодах, повысив выходное напряжение.

Модернизировать электрическую систему проще с помощью развязывающего реле. Зарядное устройство и генератор, продолжат работать с несколькими аккумуляторными батареями так же как они до этого работали с одной. Реле развязки — это единственный выбор для некоторых подвесных лодочных моторов и комбинированных инверторов. Моторы и инверторы соединяются с аккумулятором единственным кабелем, ток по которому течет в разных направлениях во время зарядки аккумуляторов и во время запуска двигателя (работы инвертора). Диодный изолятор не допустит этого.

Реле вместо зарядного устройства

Перед установкой нового оборудования электрическую систему часто приходится совершенствовать. Если вновь устанавливаемые устройства энергоемкие, для них желательно предусмотреть собственную аккумуляторную батарею. Но что делать, если после модернизации число аккумуляторных групп стало больше, чем количество выходов на зарядном устройстве?

Простое решение – приобрести новое зарядное с двумя или тремя выходами. Экономичное – использовать реле развязки аккумуляторов.

Типичная электрическая система на катере или небольшой яхте состоит из двух аккумуляторных батарей, зарядного устройства с одним выходом и генератора двигателя. Владелец хочет заряжать обе группы аккумуляторов на берегу и поддерживать в заряженном состоянии на воде. Реле развязки легко решает эту задачу.

Комбинированный инвертор-зарядное устройство подключен к тяговым аккумуляторам. Поскольку комби модели имеют как правило один выход, остальные группы аккумуляторов соединяются с сервисной с помощью реле

Когда включают зарядное устройство, соединенное с аккумулятором 2, реле срабатывает и подключает аккумулятор 1. То же самое происходит во время работы двигателя – напряжение на аккумуляторе 1 возрастает, реле замыкается и подключает аккумулятор 2. Если со временем появляется третья группа аккумуляторов, то ее подключают с помощью еще одного реле

Защита электроники

Пуск двигателя вызывает в цепи стартового АКБ падение напряжения. Если двигатель запускают, когда аккумуляторы объединены, скачек напряжения может ощущаться и в цепи сервисного аккумулятора. Резкие переходные процессы могут не только сбросить настройки GPS и навигационного оборудование, но и вывести чувствительную электронику из строя. Поэтому важно, чтобы в этот момент аккумуляторы были изолированы.

Схема подключения реле развязки. Для защиты дорогой электроники от скачков напряжения, возникающих при запуске двигателя, реле соединяют с соленоидом стартера. Как только на нем появляется напряжение, реле разъединяет аккумуляторы

Некоторые модели реле обладают такой возможностью. Когда ключ зажигания повернут, напряжение с замка зажигания поступает на соленоид стартера и на разъем реле «Блокировка при запуске». Реле открывается и разъединяет аккумуляторы перед запуском двигателя. Вновь оно соединит аккумуляторы только после того как стартер перестанет работать. Этот же разъем реле можно использовать для дистанционного управления устройством.

Реле и переключатель аккумуляторов

Совместная работа переключателя аккумуляторов и реле развязки. 1.Переключатель в положении ON. Двигатель работает. Реле замкнуто. Все устройства подключены к собственным аккумуляторным батареям. Сервисный аккумулятор заряжается через реле. 2.Переключатель в положении ON. Двигатель заглушен. Реле разомкнуто. Нагрузка подключена к сервисному АКБ. Стартовый аккумулятор изолирован

Автоматическое зарядное реле в сочетании с батарейным переключателем упрощает зарядку двух независимых аккумуляторов. Владелец судна просто поворачивает переключатель в положение ON, когда приходит на катер или яхту, и возвращает в положение OFF, когда сходит на берег. Ему больше не надо беспокоиться о том, какие аккумуляторы заряжаются или разряжаются, реле автоматически соединяет и разъединяет их. Совместно с реле используют переключатели аккумуляторов Blue Sea 6011 или Blue Sea 5511

Реле и DC-DC зарядное

Реле развязки и DC-DC зарядное устройство (зарядный конвертер) выполняют одну и туже задачу – заряжают дополнительный аккумулятор от генератора автомобильного или лодочного двигателя. Однако между этими устройствами существуют важные различия

Сравнение реле развязки и DC-DC зарядного устройства

  • Напряжение зарядки

  • Форма зарядного напряжения

  • Ток зарядки

  • Форма зарядного тока

  • Зарядка LiFePO4 аккумулятора

  • Скорость зарядки

  • Двигатель EURO 5/6

  • Напряжение генератора

  • Постоянное &nbsp&nbsp

    Значение напряжение определяется регулятором генератора

  • Максимальный ток определяется генератором &nbsp&nbsp

    Номинал генератора не должен превышать номинал реле

  • Резко уменьшается с ростом напряжения аккумулятора

  • Не подходит

  • Ниже

  • Не подходит

  • 9 напряжений на выбор &nbsp&nbsp

    Выходное напряжение может отличаться от напряжения генератора. Например, 12 и 24, 12 и 36 и т.д

  • 4 ступенчатый зарядный профиль &nbsp&nbsp

    Напряжение изменяется в зависимости от состояния аккумулятора. Для разряженного аккумулятора оно выше, для заряженного ниже

  • Максимальный ток зависит от номинала устройства &nbsp&nbsp

    Устройство подходит для генераторов любой мощности

  • Постоянный на первом этапе зарядки &nbsp&nbsp

    На втором этапе ток снижается по мере заряда аккумулятора

  • Подходит &nbsp&nbsp

    Есть специальный режим для LiFePO4

  • Высокая

  • Подходит



Реле развязки с ограничением по току

При установке на носу катера подруливающего устройства или лебедки вдоль всего судна к основной аккумуляторной батарее приходится тянуть кабель. Сечение кабеля зависит от его длины и силы тока, и в данном случае составит 50-70 мм2. Если установить вспомогательный аккумулятор на носу, то он снизит затраты на кабель и уменьшит нагрузку на основную аккумуляторную батарею.

Вспомогательный аккумулятор необходимо заряжать. Для этого к нему подключают кабель от источника зарядки. Если вспомогательный аккумулятор не сможет поддерживать требуемое напряжение под нагрузкой, то нагрузка через кабели частично перераспределится на основную аккумуляторную батарею. Кабели от основного к вспомогательному аккумулятору должны быть на нее рассчитаны.

Автоматическое зарядное реле с ограничением по току Sterling Power CVSR. Прямоугольные выступы на корпусе реле — самовосстанавливающиеся полимерные предохранители. Предохранители допускают короткий всплеск тока, но нагреваются и увеличивают сопротивление, если сила тока не снижается. Падение напряжения на предохранителях увеличивается, реле «понимает», что устройство перегружено и размыкает цепь при безопасном токе 6 А. После того как предохранители остынут (через 5 минут), реле возвращается в рабочее состояние.

Для ограничения тока от основного к вспомогательному аккумулятору можно использовать реле. Если сила тока превышает номинал реле, сопротивление токоограничивающей цепи реле возрастет и уменьшит ток. После того как нагрузка спадет реле вернется к нормальному режиму работы. Благодаря реле сечение кабеля от основного к вспомогательному аккумулятору можно уменьшить до 16 или 25 мм2.

Как выбрать реле развязки

  1. Выберите номинал реле. Непрерывный длительный ток, на который рассчитано реле развязки должен соответствовать максимальной мощности генератора или зарядного устройства. Например, если устройство зарядки с максимальным током 100 А, подключено к стартовому аккумулятору, то сервисный также может получить ток такой силы. Значит реле должно спокойно выдерживать его. Для этого указанный для реле непрерывный длительный ток должен быть на 10-20% больше, чем максимальный ток устройства зарядки.
  2. Оцените стоимость и простоту установки. Если доступ к источнику управляющего напряжения простой, используйте реле срабатывающее от контрольного напряжения. Если контрольное напряжение подключить сложно, выбирайте автоматическое реле зарядки. Их проще устанавливать и настраивать.
  3. Решите нужны ли дополнительные функции. Важно ли какая сторона реле активирует устройство, нужно ли регулировать стандартные параметры напряжения срабатывания.
  4. Безопасность. Определите, какая максимальная нагрузка может возникнуть на дополнительной аккумуляторной батарее при замкнутом реле. Часть этой нагрузки передастся на стартовый аккумулятор. Размер передаваемой нагрузки изменяется от нескольких до 100 процентов и зависит от того насколько разряжена сервисная батарея. Важно чтобы реле справлялось с высокой нагрузкой без повреждений.
  5. Если существует вероятность нагрузок в сотни ампер, например от мощного синусоидального  инвертора, то единственный способ управлять ими – использовать реле с ограничением по току. Реле этого типа просто и безопасно выключается до тех пор, пока всплеск тока не прекратится, затем вновь автоматически активируется и продолжает работу.
  6. Если с аккумуляторной батареей соединены солнечные панели, и вы хотите, чтобы при неработающем двигателе реле подключало к ним для зарядки вторую группу АКБ, используйте бистабильное развязывающее реле. Оно больше подходит для этой работы.
  • Sterling Power IFR1280

  • Напряжение 12 Вольт

  • Активируется сигнальным напряжением

  • Работает в двух направлениях

  • Задержка срабатывания при запуске двигателя &nbsp&nbsp&nbsp&nbsp

    Задержка 30 секунд. Включение реле можно также предотвратить, подав на него сигнальное напряжение со стартера

  • IP65

  • Sterling Power VSR80

  • Напряжение 12/24 Вольта &nbsp&nbsp&nbsp&nbsp

    Устройство автоматически определяет напряжение в системе

  • Срабатывает автоматически &nbsp&nbsp&nbsp&nbsp

    Напряжение срабатывания 13,3 Вольта. Регулируется. Может срабатывать от сигнального напряжения

  • Работает как двух, так и в одном направлении

  • Задержка срабатывания при запуске двигателя

  • Принудительное включение внешним сигналом

  • IP65

  • Sterling Power LR80

  • Напряжение 12/24 Вольта. Бистабильное

  • Срабатывает автоматически. Не потребляет ток в замкнутом состоянии &nbsp&nbsp&nbsp&nbsp

    Подходит для подключения дополнительного аккумулятора к маломощным источникам тока, таким как солнечные панели и ветрогенератор

  • Работает как двух, так и в одном направлении

  • Задержка срабатывания при запуске двигателя

  • Защита аккумулятора от разряда и перезарядки

  • IP68

Установка и подключение реле

Всегда работайте от устройства к аккумуляторам. В первую очередь подключите кабели к реле, затем установите предохранитель, и только после этого подключите кабель к аккумулятору. Такая последовательность безопаснее, чем подключение от аккумуляторов к устройству

На все кабели, идущие непосредственно от аккумуляторов необходимо устанавливать предохранители. Они защищают кабель от возгорания, которое может возникнуть при соприкосновении поврежденного положительного проводника с корпусом автомобиля или катера.  Предохранители ставят как можно ближе к клеммам аккумуляторов так, чтобы большая часть кабеля была защищена.

Номинал предохранителей выбирают на 30-50% больше номинала реле. Например, для устройства, рассчитанного на 100 ампер, потребуется предохранитель на 130-150 ампер. Многие реле рассчитаны на перегрузку в 600% от номинала, однако выдерживает такой ток всего лишь в течении нескольких миллисекунд

Ток зарядки Минимальное сечение кабеля, мм2 Номинал предохранителя, А
50 10 75-80
70 16 80-90
90 25 125-130
110 35 150
120 50 150-175

Для защиты кабеля от аккумуляторов к реле подходят предохранители ANL, MRBF, MIDI / AMI. Для сигнальных проводников достаточно предохранителя на 5 ампер.



Реле максимального тока

(Тип - Применение - Соединение): | Электротехнические примечания и статьи

Виды защиты:

  • Схемы защиты можно разделить на две основные группы:
  1. Схемы агрегатов
  2. Безединичные схемы

1) Тип устройства Защита

  • Схемы типа агрегата защищают определенную область системы, например трансформатор, линию передачи, генератор или шину.
  • Схема защиты агрегата основана на действующем законе Керчьи - сумма токов, входящих в зону системы, должна быть равна нулю. Любое отклонение от этого должно указывать на ненормальный путь тока. В этих схемах полностью игнорируются эффекты любых помех или условий эксплуатации за пределами интересующей области, и защита должна быть спроектирована так, чтобы быть стабильной выше максимально возможного тока короткого замыкания, который может протекать через защищаемую область.

2) Тип защиты без агрегата

  • Необъединенные схемы, хотя и предназначены для защиты определенных территорий, не имеют фиксированных границ.Помимо защиты отведенных для них областей, защитные зоны могут перекрываться с другими областями. Хотя это может быть очень полезно для целей резервного копирования, может существовать тенденция к изоляции слишком большой области, если неисправность обнаруживается разными неединичными схемами.
  • Самая простая из этих схем измеряет ток и включает в работу защиты обратнозависимую временную характеристику, чтобы защита, находящаяся ближе к месту повреждения, сработала первой.
  • Система защиты безблочного типа включает следующие схемы:
  • (A) Защита от перегрузки по току с временной шкалой
  • (B) Защита от перегрузки по току
  • (C) Дистанционная или импедансная защита

(A) Защита от перегрузки по току

  • Это самый простой из способов защиты линии и поэтому широко используется.
  • Свое применение он обязан тому факту, что в случае неисправности ток увеличится до значения, в несколько раз превышающего максимальный ток нагрузки.
  • Он имеет ограничение, которое может применяться только к простому и недорогому оборудованию.

(B) Защита от замыканий на землю

  • Обычно используется набор из двух или трех реле максимального тока и отдельное реле максимального тока для защиты одной линии от замыкания на землю.Предусмотренное отдельное реле защиты от замыканий на землю делает защиту от замыканий на землю более быстрой и чувствительной.
  • Ток замыкания на землю по величине всегда меньше тока замыкания фазы. Следовательно, реле, подключенное для защиты от замыкания на землю, отличается от реле для защиты от замыкания на землю.

Различные типы неисправностей линии:

Тип неисправности Работа реле
1 Замыкание фазы на землю (замыкание на землю) Реле замыкания на землю
2 Ошибка между фазами Не с землей Реле максимального тока связанных фаз
3 Двойная фаза на замыкание на землю Реле максимального тока и защиты от замыканий на землю

Реле максимального тока:

  • Реле, которое срабатывает или срабатывает, когда его ток превышает заданное значение (значение настройки), называется реле максимального тока.
  • Защита от перегрузки по току защищает системы электроснабжения от чрезмерных токов, вызванных короткими замыканиями, замыканиями на землю и т. Д. Реле максимального тока можно использовать для защиты практически любых элементов энергосистемы, то есть линий передачи, трансформаторов, генераторов или двигателей.
  • Для защиты фидера может быть более одного реле максимального тока для защиты различных участков фидера. Эти реле перегрузки по току должны координироваться друг с другом, чтобы в первую очередь сработало ближайшее реле.Использование времени, тока и комбинации времени и тока - это три способа различения смежных реле максимального тока.

Реле максимального тока обеспечивает защиту от:

  1. Превышение тока включает защиту от короткого замыкания.
  2. Короткое замыкание может быть
  3. Обрыв фазы
  4. Замыкания на землю
  5. Неисправности обмотки
  • Токи короткого замыкания обычно в несколько раз (от 5 до 20) превышают ток полной нагрузки. Следовательно, при коротких замыканиях всегда желательно быстрое устранение неисправностей.

Основное требование защиты от сверхтока:

  • Защита не должна срабатывать при пусковых токах, допустимой перегрузке по току, скачках тока. Для этого предусмотрена выдержка времени (в случае обратных реле).
  • Защита должна быть согласована с соседней защитой от сверхтоков.
  • Реле максимального тока является основным элементом защиты от сверхтока.

Назначение сверхтоковой защиты

  • Обнаружение ненормальных условий
  • Изолируйте неисправную часть системы
  • Скорость Быстрая работа для минимизации повреждений и опасности
  • Дискриминация Изолируйте только неисправную секцию
  • Надежность / надежность
  • Безопасность / стабильность
  • Стоимость защиты / стоимость потенциальных опасностей

Рейтинг реле максимального тока:

  • Для правильной работы устройства защиты от перегрузки по току необходимо правильно выбрать параметры устройства защиты от перегрузки по току.Эти номиналы включают напряжение, ток и отключающую способность.
  • Если рейтинг прерывания неправильный. Выбранный, будет существовать серьезная опасность для оборудования и персонала. Ограничение тока можно рассматривать как еще один номинал устройства защиты от сверхтока, хотя не все устройства защиты от сверхтока должны иметь эту характеристику
  • Номинальное напряжение: Номинальное напряжение устройства защиты от перегрузки по току должно быть, по крайней мере, равно или превышать напряжение цепи.Номинальное значение устройства защиты от перегрузки по току может быть выше напряжения системы, но никогда не ниже.
  • Номинальный ток: Номинальный ток устройства защиты от перегрузки по току обычно не должен превышать допустимую нагрузку по току проводников. Как правило, номинальный ток устройства защиты от перегрузки по току выбирается равным 125% от постоянного тока нагрузки.

Разница между защитой от перегрузки по току и защитой от перегрузки:

  • Защита от перегрузки по току защищает от чрезмерных токов или токов, превышающих допустимые номинальные значения тока, которые возникают в результате коротких замыканий, замыканий на землю и условий перегрузки.
  • В то время как защита от перегрузки защищает от ситуации, когда ток перегрузки вызывает перегрев защищаемого оборудования.
  • Защита от перегрузки по току - это более широкая концепция, поэтому защиту от перегрузки можно рассматривать как подмножество защиты от перегрузки по току.
  • Реле максимального тока может использоваться в качестве защиты от перегрузки (тепловой) при защите резистивных нагрузок и т. Д., Однако для нагрузок двигателя реле максимального тока не может служить в качестве защиты от перегрузки. Реле перегрузки обычно имеют более длительное время настройки, чем реле максимального тока. реле.

Тип реле максимального тока:

  • (A) Реле мгновенной перегрузки по току (определение тока)
  • (B) Задать реле максимального тока
  • (C) Реле максимального тока с обратнозависимой выдержкой времени (реле IDMT)
  • Умеренно обратная
  • Очень обратное время
  • Чрезвычайно инверсный
  • (D) Реле максимального тока.

(A) Реле мгновенного максимального тока (определение тока):

  • Реле заданного тока срабатывает мгновенно, когда ток достигает заданного значения.
  • Работает через определенное время, когда ток превышает значение срабатывания.
  • Критерием его работы является только величина тока (без выдержки времени).
  • Время работы постоянно.
  • Нет преднамеренной задержки по времени.

  • Координация реле постоянного тока основана на том факте, что ток повреждения изменяется в зависимости от положения повреждения из-за разницы в импедансе между повреждением и источником
  • Реле, расположенное дальше всего от источника, срабатывает при низком значении тока
  • Рабочие токи других реле постепенно увеличиваются при движении к источнику.
  • Работает за 0,1 с или меньше
  • Приложение: Этот тип применяется к исходящим фидерам

(B) Реле максимального тока с независимой выдержкой времени:

  • В этом типе для работы (срабатывания) должны выполняться два условия: ток должен превышать установленное значение, а отказ должен быть непрерывным, по крайней мере, время, равное настройке времени реле. Современные реле могут содержать более одной ступени защиты, каждая ступень включает собственную уставку тока и времени.

  • Для срабатывания реле максимального тока с независимой выдержкой времени время срабатывания постоянного реле
  • Его работа не зависит от величины тока, превышающей значение срабатывания.
  • Имеет настройки срабатывания датчика и шкалы времени, желаемое время задержки может быть установлено с помощью специального механизма задержки времени.
  • Легко координировать.
  • Постоянное время отключения, не зависящее от изменения питания и места повреждения.

Недостаток реле:

  • Непрерывность питания не может поддерживаться на стороне нагрузки в случае неисправности.
  • Обеспечивается запаздывание, что нежелательно при коротких замыканиях.
  • Трудно координировать и требует внесения изменений при добавлении нагрузки.
  • Он не подходит для линий передачи на большие расстояния, где быстрое устранение неисправностей необходимо для стабильности.
  • Реле
  • испытывает трудности с различением токов КЗ в той или иной точке, когда полное сопротивление между этими точками невелико, что приводит к плохой селективности.

Применение: Реле максимального тока с независимой выдержкой времени используется как:

  • Резервная защита дистанционных реле линии передачи с выдержкой времени.
  • Резервная защита дифференциального реле силового трансформатора с выдержкой времени.
  • Основная защита отходящих фидеров и шинных соединителей с регулируемой задержкой времени.

(C) Реле максимального тока с обратнозависимой выдержкой времени (реле IDMT):

  • В реле этого типа время срабатывания обратно пропорционально току. Таким образом, высокое реле тока сработает быстрее, чем реле низкого тока. Есть стандартные обратные, очень обратные и крайне обратные типы.
  • Дискриминация по "времени" и "течению". Время срабатывания реле обратно пропорционально току повреждения.
  • Реле с обратнозависимой выдержкой времени
  • также называют реле с обратнозависимой выдержкой времени (IDMT)

  • Время срабатывания реле максимального тока можно увеличить (сделать медленнее) путем регулировки «настройки шкалы времени». Самая низкая установка шкалы времени (самое быстрое время работы) обычно составляет 0,5, а самая медленная - 10.
  • Работает, когда ток превышает допустимое значение.
  • Время срабатывания зависит от величины тока.
  • Выдает характеристики с обратнозависимой выдержкой времени при более низких значениях тока короткого замыкания и характеристики с независимой выдержкой времени при более высоких значениях.
  • Обратная характеристика получается, если значение множителя установки свечи ниже 10, для значений от 10 до 20 характеристики имеют тенденцию к определенным временным характеристикам.
  • Широко используется для защиты распределительных линий.
  • В зависимости от обратности он бывает трех различных типов.

(1) Нормальное обратное реле максимального тока:

  • Точность времени работы может составлять от 5 до 7,5% от номинального времени работы, как указано в соответствующих нормах.
  • Неопределенность времени работы и необходимого времени работы может потребовать допуска от 0,4 до 0,5 секунды.
  • используется, когда ток повреждения зависит от генерации неисправности, а не от местоположения неисправности.
  • Относительно небольшое изменение времени на единицу изменения тока.

Заявление:

  • Наиболее часто используется в электрических и промышленных цепях. особенно применимо, когда величина неисправности в основном зависит от генерирующей мощности системы на момент неисправности

(2) Реле максимального тока с очень обратной зависимостью времени:

  • Дает больше обратных характеристик, чем у IDMT.
  • Используется при уменьшении тока короткого замыкания по мере увеличения расстояния от источника.
  • Особенно эффективен при замыканиях на землю из-за их крутых характеристик.
  • Подходит, если происходит существенное снижение тока повреждения по мере увеличения расстояния до источника питания.
  • Реле максимального тока с очень обратной степенью защиты особенно подходят, если ток короткого замыкания быстро падает по мере удаления от подстанции.
  • Градиентный запас может быть уменьшен до значения в диапазоне от 0,3 до 0,4 секунды, когда используются реле максимального тока с очень инверсными характеристиками.
  • Используется, когда ток повреждения зависит от места повреждения.
  • Используется, когда ток сбоя не зависит от нормальных изменений генерирующей мощности.

(3) Реле сверхтока с экстремально обратнозависимой выдержкой времени:

  • У него больше обратных характеристик, чем у IDMT, и очень обратного реле максимального тока.
  • Подходит для защиты машин от перегрева.
  • Время срабатывания реле максимального тока с экстремально обратной зависимостью времени от тока приблизительно обратно пропорционально квадрату тока
  • Использование реле максимального тока с максимальной инверсией позволяет использовать короткую временную задержку, несмотря на высокие токи включения.
  • Используется, когда ток повреждения зависит от места повреждения
  • Используется, когда ток повреждения не зависит от нормальных изменений генерирующей мощности.

Заявление:

  • Предназначен для защиты распределительных фидеров с пиковыми токами при включении (холодильники, насосы, водонагреватели и т. Д.).
  • Особенно подходит для сортировки и согласования с предохранителями и замыкающими устройствами
  • Для защиты генераторов переменного тока, трансформаторов.Дорогие кабели и др.

(4) Реле длительного обратного тока перегрузки по току:

  • Основное применение реле максимального тока с выдержкой времени - это резервная защита от замыканий на землю.

(D) Направленные реле максимального тока

  • Когда система питания не радиальная (источник на одной стороне линии), реле максимального тока может не обеспечить адекватную защиту. Этот тип реле срабатывает в направлении протекания тока и блокирует в обратном направлении.
  • Для его работы должны выполняться три условия: величина тока, время задержки и направленность. Направленность тока можно определить с помощью напряжения в качестве ориентира направления.

Применение реле максимального тока:

  • Защита двигателя:
  • Применяется против перегрузок и коротких замыканий в обмотках статора двигателя.
  • Обратное время и мгновенная перегрузка по току фазы и земли
  • Реле максимального тока для двигателей мощностью более 1000 кВт.
  • Защита трансформатора:
  • используется только тогда, когда стоимость реле максимального тока не оправдана
  • Также в местах расположения силовых трансформаторов для резервной защиты от внешних повреждений.
  • Линия защиты:
  • На некоторых вспомогательных линиях передачи, где стоимость ретрансляции на расстоянии не может быть оправдана.
  • первичная защита от замыканий на землю на большинстве линий электропередачи, где используются дистанционные реле для замыканий фаз
  • Для резервной защиты от земли на большинстве линий, имеющих контрольное реле для первичной защиты.
  • Защита распределения:
  • Реле перегрузки по току
  • очень хорошо подходит для защиты распределительной системы по следующим причинам:
  • Это в принципе просто и недорого
  • Очень часто реле не обязательно должны быть направленными и, следовательно, не требуется питание PT.
  • Можно использовать комплект из двух реле O / C для защиты от межфазных замыканий и отдельного реле максимального тока для замыканий на землю.

Подключение реле максимального тока и защиты от замыкания на землю:

(1) Реле с 3 контактами для защиты от перегрузки по току и замыкания на землю:

  • При трехфазных КЗ срабатывают реле максимального тока во всех трехфазных цепях.
  • При межфазных КЗ срабатывают реле только в затронутых фазах.
  • При замыкании одной линии на землю только реле в неисправной фазе получает ток замыкания и срабатывает.
  • Даже в этом случае с реле максимального тока 3 не может быть достигнута желаемая чувствительность, которую можно получить с помощью реле максимального тока утечки на землю, поскольку для реле максимального тока необходимо обязательно выбрать настройку высокого тока, чтобы избежать работы в условиях максимальной нагрузки.

  • Реле максимального тока обычно имеют уставку от 50% до 200%, в то время как реле максимального тока утечки на землю имеют уставку тока от 10% до 40% или от 20% до 80%.
  • Здесь следует отметить одну важную вещь: соединение звездочек обоих C.T. вторичные обмотки и обмотки реле должны быть выполнены нейтральным проводом.
  • Схема без нейтрального проводника не сможет обеспечить надежную работу реле в случае замыкания одной фазы на землю, потому что вторичный ток в этом случае (без межсоединения нейтрали) замыкает свою цепь через реле и C.Т. обмотки с большим импедансом. Это может привести к отказу защиты и резкому снижению снижения вторичных токов ТТ.
  • Недостаточно, если нейтраль ТТ и нейтраль реле заземлены по отдельности. Проводник следует запустить, как указано ранее.

(2) 3 реле без реле + 1 реле без реле для защиты от сверхтока и замыкания на землю:

  • Схема подключения 3 реле перегрузки по току 1 реле защиты от замыкания на землю показана на рисунке.

  • В нормальных рабочих условиях и в условиях трехфазного короткого замыкания токи в трехфазном токе равны и симметрично смещены на 12 градусов. Следовательно, сумма этих трех токов равна нулю. Нет тока через реле замыкания на землю.
  • В случае короткого замыкания между фазами (например, короткого замыкания между фазами R и Y) ток течет от фазы R до точки повреждения и возвращается обратно через фазу «Y». Таким образом, только реле O / L в фазах R и Y получают неисправность и срабатывают.
  • Только замыкания на землю вызывают протекание токов через реле E / L. Здесь необходимо сделать предостережение. Следует заземлять только нейтраль вторичной нейтрали ТН или нейтрали обмотки реле.
  • Заземление обоих приведет к короткому замыканию реле E / L и выведет его из строя при неисправностях.

(3) 2 реле без реле + 1 реле без реле для защиты от сверхтока и замыкания на землю:

  • Два реле максимального тока в фазах R&B будут реагировать на обрыв фазы.По крайней мере, одно реле сработает при двухфазной неисправности.

  • Для замыкания на землю полагается реле замыкания на землю.
  • Это экономичная версия защиты типа 3-O / L и 1-E / L, так как сохраняется одно реле максимального тока. Схема защиты, показанная на рисунке, обеспечивает полную защиту от замыкания на землю и фазы
  • .

Вторичные соединения трансформатора тока:

  • Для защиты различного оборудования класса сверхвысокого напряжения точка звезды на вторичных обмотках трансформатора тока должна быть выполнена следующим образом для обеспечения правильной направленной чувствительности схемы защиты
  • Линия передачи, шина и трансформатор:
  • для линий передачи - сторона линии
  • Для трансформаторов - сторона трансформатора
  • Для шины - сторона автобуса
  • Защита генератора:
  • Защита генератора - сторона генератора
  • Вышеупомянутый метод должен выполняться независимо от полярности трансформаторов тока на первичной стороне.
  • Например, в защите линии, если «P1» направлен к шине, тогда «S2» должны быть закорочены, а если «P2» направлен к шине, то «S1» должны быть закорочены.

Стандартная защита от перегрузки по току и замыкания на землю:

Наименование оборудования

Защита

1

Фидеры на 11 кВ

(A) 2 реле IDMT без перегрузки по току и одно реле без замыкания на землю
(B) 2 Нет мгновенной перегрузки по току (наибольшая) и одно нет Реле мгновенного замыкания на землю

2

Мощность 8 МВА ИЛИ Два трансформатора на подстанции (независимо от мощности)

Сторона ВН: Выключатель 33 кВ (индивидуальное или групповое управление с 3 реле перегрузки по току и одним реле защиты от замыкания на землю IDMT Сторона низкого напряжения: Отдельные выключатели на 11 кВ с 3 реле перегрузки по току и одним реле защиты от замыкания на землю

3

Силовой трансформатор 8 МВА

Дифференциальные реле ИЛИ REF реле на стороне низкого напряжения

4

Только один PTR на подстанции (менее 8 МВА)

Сторона ВН: Предохранитель HG Сторона НН: Выключатель 11 кВ с 3 реле максимального тока и одним реле IDMT E / F

Нравится:

Нравится Загрузка...

Связанные

О компании Jignesh.Parmar (B.E, Mtech, MIE, FIE, CEng)
Джигнеш Пармар закончил M.Tech (Управление энергосистемой), B.E (Электрика). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в сфере передачи, распределения, обнаружения кражи электроэнергии, технического обслуживания и электротехнических проектов (планирование-проектирование-технический обзор-координация-выполнение).В настоящее время он является сотрудником одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Электрическое зеркало», «Электрическая Индия», «Освещение Индии», «Умная энергия», «Industrial Electrix» (Австралийские публикации в области энергетики). Он является внештатным программистом Advance Excel и разрабатывает полезные базовые электрические программы Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знает английский, хинди, гуджарати, французский языки.Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновиться по различным инженерным темам.

Расчет IDMT по уставке реле сверхтока (50/51)

  • Рассчитать настройку реле максимального тока IDMT для следующих деталей фидера и ТТ
  • Деталь фидера : Ток нагрузки фидера 384 А, ток повреждения фидера мин. 11 кА и макс. 22 кА.
  • CT Деталь: CT, установленный на фидере, на 600/1 ампер. Ошибка реле 7,5%, ошибка ТТ 10,0%, перегрузка ТТ 0,05 с, время отключения ТТ 0,17 с, безопасность 0,33 с.
  • IDMT реле:
  • Настройка низкого тока реле IDMT: Настройка тока перегрузки составляет 125%, настройка разъема реле составляет 0,8 А, а временная задержка (TMS) составляет 0,125 с, кривая реле выбрана как нормальный инверсный тип.
  • Настройка высокого тока реле IDMT: Настройка штекера реле - 2.5 ампер и временная задержка (TMS) 0,100 сек, кривая реле выбрана как нормальный инверсный тип

Расчет уставки реле максимального тока:

(1) Настройка низкого сверхтока: (I>)

  • Ток перегрузки (In) = Ток нагрузки фидера X Настройка реле = 384 X 125% = 480 А
  • Требуемая настройка штекера реле перегрузки = ток перегрузки (In) / первичный ток ТТ
  • Требуется установка штекера реле перегрузки = 480/600 = 0.8
  • Настройка срабатывания реле максимального тока (PMS) (I>) = Вторичный ток ТТ X Настройка штекера реле
  • Уставка срабатывания реле максимального тока (PMS) (I>) = 1 X 0,8 = 0,8 А
  • Множитель настройки заглушки (PSM) = Мин. Ток повреждения фидера / (PMS X (CT Pri. Current / CT Sec. Current))
  • Множитель настройки заглушки (PSM) = 11000 / (0,8 X (600/1)) = 22,92
  • Время срабатывания реле по кривой
  • Время срабатывания реле для очень обратной кривой (t) = 13.5 / ((ПСМ) -1).
  • Время срабатывания реле для экстремальной обратной кривой (t) = 80 / ((PSM) 2-1).
  • Время срабатывания реле для длительной обратной кривой (t) = 120 / ((PSM) -1).
  • Время срабатывания реле для нормальной обратной кривой (t) = 0,14 / ((PSM) 0,02 -1).
  • Время срабатывания реле для нормальной обратной кривой (t) = 0,14 / ((22,92) 0,02-1) = 2,17 А
  • Здесь временная задержка реле (TMS) составляет 0,125 с, поэтому
  • Фактическое время работы реле (t>) = время работы реле X TMS = 2.17 X 0,125 = 0,271 сек
  • Время оценки реле = [((2XRelay Error) + CT Error) XTMS] + Превышение + Время прерывания CB + Безопасность
  • Общее время оценки реле = [((2X7,5) +10) X0,125] + 0,05 + 0,17 + 0,33 = 0,58 секунды
  • Время работы предыдущего восходящего реле = Фактическое время работы реле + Общее время оценки Время работы предыдущего восходящего реле потока = 0,271 + 0,58 = 0,85 с

(2) Настройка максимального тока: (I >>)

  • Настройка реле максимального тока (PMS) (I >>) = Вторичный ток ТТ X Настройка штекера реле
  • Настройка реле максимального тока (PMS) (I>) = 1 X 2.5 = 2,5 А
  • Множитель настройки заглушки (PSM) = Мин. Ток повреждения фидера / (PMS X (CT Pri. Current / CT Sec. Current))
  • Множитель настройки заглушки (PSM) = 11000 / (2,5 X (600/1)) = 7,33
  • Время срабатывания реле по кривой
  • Время срабатывания реле для очень обратной кривой (t) = 13,5 / ((PSM) -1).
  • Время срабатывания реле для экстремальной обратной кривой (t) = 80 / ((PSM) 2-1).
  • Время срабатывания реле для длительной обратной кривой (t) = 120 / ((PSM) -1).
  • Время срабатывания реле для нормальной обратной кривой (t) = 0,14 / ((PSM) 0,02 -1).
  • Время срабатывания реле для нормальной обратной кривой (t) = 0,14 / ((7,33) 0,02-1) = 3,44 А
  • Здесь временная задержка реле (TMS) составляет 0,100 с, поэтому
  • Фактическое время срабатывания реле (t>) = время срабатывания реле X TMS = 3,44 X 0,100 = 0,34 с
  • Время оценки реле = [((2XRelay Error) + CT Error) XTMS] + Превышение + Время прерывания CB + Безопасность
  • Общее время оценки реле = [((2X7.5) +10) X0.100] + 0,05 + 0,17 + 0,33 = 0,58 с
  • Время работы предыдущего вышестоящего реле = Фактическое время работы реле + Общее время оценки.
  • Время срабатывания реле предыдущего восходящего потока = 0,34 + 0,58 = 0,85 сек.

Заключение расчета:

  • Срабатывание Настройка реле максимального тока (PMS) (I>) должна выполняться при выполнении двух условий.
  • (1) Уставка срабатывания реле максимального тока (PMS) (I>)> = Ток перегрузки (In) / первичный ток ТТ
  • (2) TMS <= Минимальный ток повреждения / первичный ток ТТ
  • Для условия (1) 0.8> = (480/600) = 0,8> = 0,8, что дает ОК
  • Для условия (2) 0,125 <= 11000/600 = 0,125 <= 18,33, что дает ОК
  • Здесь выполнены условия (1) и (2), поэтому
  • Настройка срабатывания реле максимального тока = ОК
  • Настройка реле малого тока перегрузки: (I>) = 0,8 A X In Amp
  • Фактическое время срабатывания реле (t>) = 0,271 сек.
  • Настройка реле максимального тока: (I >>) = 2.5A X входной усилитель
  • Фактическое время срабатывания реле (t >>) = 0,34 с

Нравится:

Нравится Загрузка ...

Связанные

О компании Jignesh.Parmar (B.E, Mtech, MIE, FIE, CEng)
Джигнеш Пармар закончил M.Tech (Управление энергосистемой), B.E (Электрика). Он является членом Института инженеров (MIE) и CEng, Индия.Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в сфере передачи, распределения, обнаружения кражи электроэнергии, технического обслуживания и электротехнических проектов (планирование-проектирование-технический обзор-координация-выполнение). В настоящее время он является сотрудником одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Электрическое зеркало», «Электрическая Индия», «Освещение Индии», «Умная энергия», «Industrial Electrix» (Австралийские публикации в области энергетики).Он является внештатным программистом Advance Excel и разрабатывает полезные базовые электрические программы Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знает английский, хинди, гуджарати, французский языки. Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновиться по различным инженерным темам.

Руководство по протоколу гибридных подключений

Azure Relay - Azure Relay

  • На чтение 24 минуты

В этой статье

Azure Relay - один из ключевых компонентов служебной шины Azure. Платформа.Новые возможности Hybrid Connections Relay - это безопасная, эволюция открытого протокола на основе HTTP и WebSockets. Он заменяет прежний, одноименная функция BizTalk Services , созданная на основе проприетарной основа протокола. Интеграция гибридных подключений в приложение Azure Сервисы будут продолжать работать как есть.

Гибридные соединения

обеспечивают двунаправленную связь, обмен запрос-ответ и передачу двоичных потоков, а также простой поток дейтаграмм между двумя сетевыми приложениями.Либо либо обе стороны могут находиться за NAT или межсетевыми экранами.

В этой статье описывается клиентское взаимодействие с гибридными подключениями. relay для подключения клиентов в ролях слушателя и отправителя. Он также описывает, как слушатели принимают новые соединения и запросы.

Модель взаимодействия

Реле гибридных подключений соединяет две стороны, обеспечивая рандеву. точка в облаке Azure, которую стороны могут обнаруживать и подключаться из точка зрения их собственной сети.Место встречи называется "Гибридный". Connection »в этой и другой документации, в API, а также в Azure портал. Конечная точка службы гибридных подключений называется "службой". для остальной части этой статьи.

Служба позволяет ретранслировать подключения через веб-сокеты и HTTP (S) запросы и ответы.

Модель взаимодействия опирается на номенклатуру, установленную многими другими сетевые API. Есть слушатель, который сначала указывает на готовность справиться входящие соединения и впоследствии принимает их по мере их поступления.На с другой стороны, клиент подключается к слушателю, ожидая этого соединения быть принятым для установления двунаправленного канала связи. "Подключиться" «Слушать» и «Принять» - это те же термины, которые используются в большинстве API-интерфейсов сокетов.

Любая модель ретранслируемой связи имеет исходящие подключения любой из сторон к конечной точке службы. Это делает "слушателя" также "клиентом" в разговорной речи, а также может вызвать перегрузку другой терминологии. Точный Поэтому для гибридных подключений используется следующая терминология:

Программы на обеих сторонах соединения называются «клиентами», поскольку они клиентов к сервису.Клиент, который ожидает и принимает соединения, является "слушатель" или, как говорят, находится в "роли слушателя". Клиент, который инициирует новое соединение со слушателем через службу, называется «отправитель» или в «роли отправителя».

Взаимодействия слушателя

У слушателя пять взаимодействий со службой; все детали провода описано далее в этой статье в справочном разделе.

Сообщения Listen, Accept и Request получены от службы.В Операции Renew и Ping отправляются слушателем.

Прослушать сообщение

Для обозначения готовности услуги, которую слушатель готов принять соединений, он создает исходящее соединение WebSocket. Связь рукопожатие несет имя гибридного соединения, настроенного на реле пространство имен и токен безопасности, который дает право «Слушать» этому имени.

Когда WebSocket принимается службой, регистрация завершается и установленный WebSocket остается активным как "канал управления" для включение всех последующих взаимодействий.Услуга позволяет до 25 одновременных слушатели для одного гибридного подключения. Квота для AppHooks будет определена.

Для гибридных подключений, если есть два или более активных слушателя, входящий соединения балансируются между ними в случайном порядке; справедливое распределение попытался изо всех сил.

Принять сообщение

Когда отправитель открывает новое соединение со службой, служба выбирает и уведомляет одного из активных слушателей гибридного подключения. Этот уведомление отправляется слушателю по открытому каналу управления как JSON сообщение.Сообщение содержит URL-адрес конечной точки WebSocket, которую слушатель должен подключиться к, чтобы принять соединение.

URL-адрес может и должен использоваться слушателем напрямую без дополнительной работы. Закодированная информация действительна только в течение короткого периода времени, по существу до тех пор, пока отправитель готов ждать, пока соединение будет налажено сквозное. Максимально допустимое значение составляет 30 секунд. URL может только использоваться для одной успешной попытки подключения. Как только WebSocket соединение с URL-адресом рандеву установлено, все дальнейшие действия на этом WebSocket передается от отправителя и отправителю.Такое поведение происходит без каких-либо вмешательство или устный перевод со стороны службы.

Сообщение-запрос

Помимо соединений WebSocket, слушатель также может получать HTTP запросить кадры от отправителя, если эта возможность явно включена на Гибридное соединение.

Прослушиватели, которые присоединяются к гибридным соединениям с поддержкой HTTP, ДОЛЖНЫ обрабатывать запрос жест. Слушатель, который не обрабатывает запрос и, следовательно, вызывает повторяющиеся ошибки тайм-аута при подключении МОЖЕТ быть заблокировано сервис в будущем.

Метаданные заголовка кадра HTTP переводятся в JSON для упрощения обработки фреймворк слушателя, также потому что библиотеки парсинга HTTP-заголовка реже, чем Парсеры JSON. Метаданные HTTP, имеющие отношение только к отношениям между отправитель и шлюз Relay HTTP, включая информацию об авторизации, не пересылаются. Тела HTTP-запросов прозрачно передаются как двоичные Фреймы WebSocket.

Слушатель может отвечать на HTTP-запросы, используя эквивалентный ответный жест.

Поток запроса / ответа по умолчанию использует канал управления, но может быть "обновлен" до отдельного WebSocket рандеву, когда это необходимо. Отчетливый Соединения WebSocket улучшают пропускную способность для каждого клиентского разговора, но они обременять слушателя большим количеством подключений, которые необходимо обработать, что может не иметь возможности для легких клиентов.

В канале управления размер тела запроса и ответа ограничен до 64 КБ по размеру. Метаданные HTTP-заголовка ограничены общим размером 32 КБ.Если либо запрос или ответ превышает этот порог, слушатель ДОЛЖЕН обновить к WebSocket рандеву, используя жест, эквивалентный обработке Примите.

Для запросов служба решает, следует ли направлять запросы через элемент управления. канал. Это включает, но не ограничивается случаями, когда запрос превышает 64 КБ (заголовки плюс тело) сразу, или если запрос отправлен с "фрагментированным" кодирование передачи и у службы есть основания ожидать, что запрос превысит 64 КБ или прочитает запрос не мгновенный.Если служба решит доставить запрос при рандеву он передает слушателю только адрес рандеву. Затем слушатель ДОЛЖЕН установить рандеву WebSocket и службу оперативно доставляет полный запрос, включая тела на рандеву WebSocket. В ответе ДОЛЖЕН также использоваться рандеву WebSocket.

Для запросов, поступающих по каналу управления, слушатель решает следует ли отвечать по каналу управления или через рандеву. Услуга ДОЛЖНА включать адрес встречи с каждым запросом, направленным через элемент управления канал.Этот адрес действителен только для обновления с текущего запроса.

Если слушатель выбирает обновление, он подключается и быстро доставляет ответ через установленную розетку рандеву.

После того, как рандеву WebSocket установлен, слушателю СЛЕДУЕТ поддерживать его для дальнейшей обработки запросов и ответов от того же клиент. Сервис будет поддерживать WebSocket до тех пор, пока сокет HTTPS соединение с отправителем сохраняется и будет маршрутизировать все последующие запросы от этот отправитель через поддерживаемый WebSocket.Если слушатель решит отбросить рандеву WebSocket со своей стороны, сервис тоже разорвет соединение отправителю, независимо от того, мог ли уже быть последующий запрос в ходе выполнения.

Операция продления

Маркер безопасности, который должен использоваться для регистрации слушателя и поддержки канал управления может истечь, пока слушатель активен. Срок действия токена не влияет на текущие соединения, но приводит к тому, что канал управления отказано службой в момент или вскоре после истечения срока действия."Обновить" операция - это сообщение JSON, которое слушатель может отправить для замены токена связан с каналом управления, так что канал управления может быть поддерживается в течение длительного периода.

Операция эхо-запроса

Если канал управления долгое время простаивает, посредники на пути, такие как балансировщики нагрузки или NAT могут разорвать TCP-соединение. "Пинг" операция избегает этого, отправляя небольшой объем данных по каналу, который напоминает всем на сетевом маршруте, что соединение должно быть активным, а также служит «живым» тестом для слушателя.Если эхо-запрос не прошел, канал управления следует считать непригодным для использования, а слушатель должен переподключиться.

Взаимодействие с отправителем

Отправитель имеет два взаимодействия со службой: он подключает веб-сокет или он отправляет запросы через HTTPS. Запросы нельзя отправлять через веб-сокет из роль отправителя.

Операция подключения

Операция "подключения" открывает WebSocket в службе, предоставляя имя Гибридное соединение и (необязательно, но требуется по умолчанию) безопасность токен, дающий разрешение «Отправить» в строке запроса.Тогда сервис взаимодействует со слушателем описанным ранее способом, а слушатель создает соединение рандеву, которое соединяется с этим WebSocket. После WebSocket был принят, все дальнейшие взаимодействия с этим WebSocket с подключенным слушателем.

Запросить операцию

Для гибридных подключений, для которых эта функция включена, отправитель может отправлять слушателям в основном неограниченные HTTP-запросы.

За исключением токена доступа к ретрансляции, встроенного в строку запроса. или в HTTP-заголовке запроса Relay полностью прозрачен для всех HTTP-операции с адресом ретранслятора и всеми суффиксами адреса ретранслятора path, оставляя слушателю полный контроль над сквозной авторизацией и даже функции расширения HTTP, такие как CORS.

Авторизация отправителя с конечной точкой ретрансляции включена по умолчанию, но НЕОБЯЗАТЕЛЬНЫЙ. Владелец гибридного подключения может разрешить анонимное отправители. Сервис будет перехватывать, проверять и блокировать авторизацию информация следующая:

  1. Если строка запроса содержит выражение sb-hc-token , выражение ВСЕГДА удаляется из строки запроса. Будет оценено, если Авторизация реле включена.
  2. Если заголовки запроса содержат заголовок ServiceBusAuthorization , выражение заголовка ВСЕГДА удаляется из коллекции заголовков.Он будет оцениваться, если включена авторизация реле.
  3. Только если включена авторизация реле, и если заголовки запроса содержать заголовок Authorization , и ни одно из предыдущих выражений присутствует, заголовок будет оценен и удален. В противном случае Авторизация всегда передается как есть.

Если активного слушателя нет, служба вернет 502 «Плохой шлюз» код ошибки. Если служба не обрабатывает запрос, служба вернет 504 «Тайм-аут шлюза» через 60 секунд.

Обзор взаимодействия

Результатом этой модели взаимодействия является то, что клиент-отправитель выходит из рукопожатие с "чистым" WebSocket, который подключен к слушателю и который не требует дополнительных преамбул или подготовки. Эта модель позволяет практически любые существующая реализация клиента WebSocket, чтобы легко воспользоваться преимуществами Служба гибридных подключений, предоставляя правильно построенный URL-адрес в их Клиентский уровень WebSocket.

WebSocket рандеву-соединения, которое слушатель получает через взаимодействие accept также является чистым и может быть передано любому существующему WebSocket реализация сервера с некоторой минимальной дополнительной абстракцией, которая отличает между операциями "accept" в слушателях локальной сети их фреймворка и Гибридные соединения удаленно "принимают" операции.

Модель HTTP-запроса / ответа дает отправителю в значительной степени неограниченный HTTP-запрос. область поверхности протокола с ДОПОЛНИТЕЛЬНЫМ уровнем авторизации. Слушатель получает предварительно проанализированный раздел заголовка HTTP-запроса, который можно снова превратить в нисходящий HTTP-запрос или обрабатывается как есть, с двоичными кадрами, несущими HTTP тела. В ответах используется тот же формат. Взаимодействия с объемом менее 64 КБ тело запроса и ответа может обрабатываться через один веб-сокет, который общий для всех отправителей. Более крупные запросы и ответы можно обрабатывать с помощью модель рандеву.

Ссылка на протокол

В этом разделе подробно описаны описанные взаимодействия протоколов. ранее.

Все соединения WebSocket выполняются через порт 443 как обновление с HTTPS 1.1, который обычно абстрагируется некоторой структурой WebSocket или API. В описание здесь нейтрально к реализации, без указания конкретных фреймворк.

Протокол слушателя

Протокол слушателя состоит из двух жестов подключения и трех сообщений операции.

Подключение канала управления слушателем

Канал управления открывается при создании подключения WebSocket к:

wss: // {адрес-пространства-имен} / $ hc / {путь}? Sb-hc-action = ... [& sb-hc-id = ...] & sb-hc-token = ...

Адрес пространства имен - это полное доменное имя Azure Relay. пространство имен, в котором размещается гибридное соединение, обычно в форме {myname} .servicebus.windows.net .

Возможны следующие параметры параметра строки запроса.

Параметр Обязательно Описание
SB-HC-действие Есть Для роли слушателя параметр должен быть sb-hc-action = listen
{path} Есть Путь к пространству имен в кодировке URL предварительно настроенного гибридного соединения для регистрации этого прослушивателя. Это выражение добавляется к фиксированной части пути $ hc / .
sb-hc-токен Есть * Прослушиватель должен предоставить действительный токен общего доступа к служебной шине в кодировке URL для пространства имен или гибридного соединения, которое дает право Прослушивание .
SB-HC-ID Этот дополнительный идентификатор, предоставляемый клиентом, обеспечивает сквозное диагностическое отслеживание.

Если соединение WebSocket не удается из-за того, что путь гибридного соединения не зарегистрирован, или недействительный или отсутствующий токен, или другая ошибка, ошибка обратная связь предоставляется с использованием обычного HTTP 1.1 модель обратной связи по статусу. В описание статуса содержит идентификатор отслеживания ошибок, который может быть передан Персонал службы поддержки Azure:

Код Ошибка Описание
404 Не найдено Неверный путь гибридного подключения или неверный базовый URL-адрес.
401 Неавторизованный Маркер безопасности отсутствует, имеет неправильный формат или недействителен.
403 Запрещено Маркер безопасности недействителен для этого пути для этого действия.
500 Внутренняя ошибка Что-то пошло не так в обслуживании.

Если соединение WebSocket намеренно отключено службой после этого был изначально настроен, причина этого сообщается с помощью соответствующий код ошибки протокола WebSocket вместе с описательной ошибкой сообщение, которое также включает идентификатор отслеживания. Сервис не отключит канал управления, не обнаружив состояния ошибки.Любое чистое отключение клиент контролируется.

Статус WS Описание
1001 Путь гибридного подключения удален или отключен.
1008 Срок действия токена безопасности истек, поэтому политика авторизации нарушена.
1011 Что-то пошло не так в обслуживании.
Принять рукопожатие

Уведомление о принятии отправляется службой слушателю через ранее установленный канал управления в виде сообщения JSON в тексте WebSocket Рамка.На это сообщение нет ответа.

Сообщение содержит объект JSON с именем accept, который определяет следующие объектов в настоящее время:

  • адрес - строка URL, которая будет использоваться для установки WebSocket на сервис для приема входящего соединения.
  • id - уникальный идентификатор этого подключения. Если идентификатор был предоставлен клиент-отправитель, это значение, предоставленное отправителем, в противном случае это значение, созданное системой.
  • connectHeaders - все заголовки HTTP, которые были переданы в Relay конечная точка отправителя, которая также включает протокол Sec-WebSocket и Заголовки Sec-WebSocket-Extensions.
  {
    "accept": {
        "адрес": "wss: //dc-node.servicebus.windows.net: 443 / $ hc / {путь}? ..."
        "id": "4cb542c3-047a-4d40-a19f-bdc66441e736",
        "connectHeaders": {
            "Host": "...",
            "Sec-WebSocket-Protocol": "...",
            "Sec-WebSocket-Extensions": "..."
        }
     }
}


Адрес URL, указанный в сообщении JSON, используется слушателем для установить WebSocket для приема или отклонения сокета отправителя.

Приемная розетка

Чтобы принять, слушатель устанавливает соединение WebSocket с предоставленным адрес.

Если сообщение "accept" содержит заголовок Sec-WebSocket-Protocol , оно Ожидается, что слушатель принимает WebSocket только в том случае, если он поддерживает это протокол. Кроме того, он устанавливает заголовок при установке WebSocket.

То же самое относится к заголовку Sec-WebSocket-Extensions . Если фреймворк поддерживает расширение, он должен установить заголовок для ответа на стороне сервера требуется Sec-WebSocket-Extensions рукопожатие для расширения.

URL-адрес должен использоваться как есть для установки принимающего сокета, но содержит следующие параметры:

Параметр Обязательно Описание
SB-HC-действие Есть Для принятия сокета параметр должен быть sb-hc-action = accept
{path} Есть (см. Следующий параграф)
SB-HC-ID См. Предыдущее описание id .

{path} - путь к пространству имен в кодировке URL предварительно настроенного гибридного Соединение, на котором нужно зарегистрировать этого слушателя. Это выражение добавляется к исправлена ​​часть пути $ hc / .

Выражение path может быть расширено суффиксом и строкой запроса выражение, которое следует за зарегистрированным именем после разделительной косой черты. Этот параметр позволяет клиенту-отправителю передавать аргументы отправки принимающему прослушиватель, когда невозможно включить заголовки HTTP.Ожидание что структура слушателя анализирует часть фиксированного пути и зарегистрированное имя из пути и делает остаток, возможно, без каких-либо аргументы строки запроса с префиксом sb- , доступные приложению для решая, принимать ли соединение.

Для получения дополнительной информации см. Следующий раздел «Протокол отправителя».

В случае ошибки служба может ответить следующим образом:

Код Ошибка Описание
403 Запрещено URL-адрес недействителен.
500 Внутренняя ошибка Что-то пошло не так в сервисе

После установления соединения сервер отключает WebSocket когда отправитель WebSocket завершает работу или имеет следующий статус:

Статус WS Описание
1001 Клиент-отправитель закрывает соединение.
1001 Путь гибридного подключения удален или отключен.
1008 Срок действия токена безопасности истек, поэтому политика авторизации нарушена.
1011 Что-то пошло не так в обслуживании.
Отклонение патрона

Отклонение сокета после проверки сообщения accept требует аналогичного рукопожатие, чтобы код состояния и описание состояния сообщали причина отказа может вернуться к отправителю.

Выбор конструкции протокола здесь - использовать рукопожатие WebSocket (то есть предназначен для завершения в определенном состоянии ошибки), чтобы клиент-слушатель реализации могут по-прежнему полагаться на клиента WebSocket и не должны использовать дополнительный, простой HTTP-клиент.

Чтобы отклонить сокет, клиент берет URI адреса из accept сообщение и добавляет к нему два параметра строки запроса, как показано ниже:

Param Обязательно Описание
sb-hc-status Код Есть Числовой код состояния HTTP.
sb-hc-status Описание Есть Причина отказа, понятная человеку.

Полученный в результате URI затем используется для установления соединения WebSocket.

При правильном завершении это рукопожатие намеренно не выполняется с HTTP код ошибки 410, так как WebSocket не был установлен. Если что-то пойдет не так, следующие коды описывают ошибку:

Код Ошибка Описание
403 Запрещено URL-адрес недействителен.
500 Внутренняя ошибка Что-то пошло не так в обслуживании.
Запросить сообщение

Запрос Сообщение отправлено службой слушателю через канал управления. То же сообщение отправляется и во время рандеву. После установки WebSocket.

Запрос состоит из двух частей: заголовка и двоичного основного кадра (ов). Если тела нет, то рамы тела опускаются. Логическое свойство body указывает, присутствует ли тело в запросе. сообщение.

Для запроса с телом запроса структура может выглядеть так:

  ----- Текстовый фрейм Web Socket ----
{
    "запрос" :
    {
        "тело": правда,
        ...
    }
}
----- Двоичный фрейм Web Socket ----
FEFEFEFEFEFEFEFEFEFEF ...
----- Двоичный фрейм Web Socket ----
FEFEFEFEFEFEFEFEFEFEF ...
----- Двоичный фрейм веб-сокета -FIN
FEFEFEFEFEFEFEFEFEFEF ...
----------------------------------


Слушатель ДОЛЖЕН обрабатывать получение тела запроса, разделенного на несколько бинарные фреймы (см. фрагменты WebSocket). Запрос завершается, когда получен двоичный кадр с установленным флагом FIN.

Для запроса без тела есть только один текстовый фрейм.

  ----- Текстовый фрейм Web Socket ----
{
    "запрос" :
    {
        "тело": ложь,
        ...
    }
}
----------------------------------


Содержимое JSON для запроса выглядит следующим образом:

  • адрес - строка URI. Это адрес встречи, который будет использоваться для этого запроса. Если входящий запрос больше 64 КБ, оставшаяся часть этого сообщения пусто, и клиент ДОЛЖЕН инициировать рукопожатие рандеву, эквивалентное принимает операцию , описанную ниже.Затем служба поставит полный запрос на установленный веб-сокет. Если можно ожидать ответа превышают 64 кБ, слушатель ДОЛЖЕН также инициировать рукопожатие рандеву, и затем передайте ответ через установленный веб-сокет.

  • id - строка. Уникальный идентификатор этого запроса.

  • requestHeaders - этот объект содержит все заголовки HTTP, которые были предоставлены к конечной точке отправителем, за исключением авторизационной информации как объяснено выше, и заголовки, которые строго относятся к соединение со шлюзом.В частности, ВСЕ заголовки, определенные или зарезервированные в RFC7230, кроме Via , удаляются и не пересылается:

    • Соединение (RFC7230, раздел 6.1)
    • Content-Length (RFC7230, раздел 3.3.2)
    • Хост (RFC7230, раздел 5.4)
    • TE (RFC7230, раздел 4.3)
    • Прицеп (RFC7230, раздел 4.4)
    • Кодирование передачи (RFC7230, раздел 3.3.1)
    • Обновление (RFC7230, раздел 6.7)
    • Закрыть (RFC7230, раздел 8.1)
  • requestTarget - строка. Это свойство содержит «объект запроса» (RFC7230, раздел 5.3) запроса. Оно включает часть строки запроса, которая лишена ВСЕХ параметров с префиксом sb-hc- .

  • метод - строка. Это метод запроса согласно RFC7231, раздел 4. Метод CONNECT НЕ ДОЛЖЕН использоваться.

  • тело - логическое.Указывает, следует ли за одним или несколькими кадрами двоичного тела.

  {
    "запрос" : {
        "адрес": "wss: //dc-node.servicebus.windows.net: 443 / $ hc / {path}? ...",
        "id": "42c34cb5-7a04-4d40-a19f-bdc66441e736",
        "requestTarget": "/ abc / def? myarg = value & otherarg = ...",
        "метод": "ПОЛУЧИТЬ",
        "requestHeaders": {
            "Host": "...",
            "Тип содержимого" : "...",
            "User-Agent": "..."
        },
        "тело": правда
     }
}

Ответы на запросы

Получатель ДОЛЖЕН ответить.Неоднократный отказ отвечать на запросы во время поддержание соединения может привести к блокировке слушателя.

Ответы можно отправлять в любом порядке, но на каждый запрос нужно отвечать в течение 60 секунд, в противном случае будет сообщено, что доставка не удалась. В 60-секундный крайний срок отсчитывается до тех пор, пока не будет получен ответ кадр сервисом. Непрерывный ответ с несколькими двоичными кадрами не может становятся неактивными более 60 секунд или прекращаются.

Если запрос получен по каналу управления, ответ ДОЛЖЕН либо быть отправленным по каналу управления, откуда был получен запрос или он ДОЛЖЕН быть отправлен по каналу рандеву.

Ответ представляет собой объект JSON с именем «response». Правила обращения содержимое тела точно такое же, как в сообщении запроса и основано на тело собственности.

  • requestId - строка. ОБЯЗАТЕЛЬНЫЙ. Значение свойства id сообщения запроса ответил на.
  • statusCode - номер. ОБЯЗАТЕЛЬНЫЙ. числовой код состояния HTTP, который указывает результат уведомление. Все коды состояния RFC7231, раздел 6 разрешены, за исключением 502 «Плохой шлюз» и 504 «Тайм-аут шлюза».
  • статус Описание - строка. НЕОБЯЗАТЕЛЬНЫЙ. Фраза причины кода состояния HTTP согласно RFC7230, раздел 3.1.2
  • responseHeaders - заголовки HTTP, которые должны быть установлены во внешнем ответе HTTP. Как и в случае с запросом , заголовки, определенные RFC7230, НЕ ДОЛЖНЫ использоваться.
  • тело - логическое. Указывает, следует ли за кадром (-ами) двоичного тела.
  ----- Текстовый фрейм Web Socket ----
{
    "ответ" : {
        "requestId": "42c34cb5-7a04-4d40-a19f-bdc66441e736",
        "statusCode": "200",
        "responseHeaders": {
            "Content-Type": "application / json",
            "Content-Encoding": "gzip"
        }
         "тело": правда
     }
}
----- Двоичный фрейм веб-сокета -FIN
{"эй": "мои данные"}
----------------------------------

Ответ через рандеву

Для ответов, превышающих 64 КБ, ответ ДОЛЖЕН быть доставлен через гнездо рандеву.Также, если запрос превышает 64 кБ, а запрос - содержит только поле адреса, должен быть установлен рандеву-сокет чтобы получить запрос . Как только точка рандеву установлена, ответы соответствующему клиенту и последующие запросы от этого соответствующего клиент ДОЛЖЕН быть доставлен через сокет рандеву, пока он существует.

Адрес URL в запросе должен использоваться как есть для установления сокет рандеву, но содержит следующие параметры:

Параметр Обязательно Описание
SB-HC-действие Есть Для приема сокета параметр должен быть sb-hc-action = request

В случае ошибки служба может ответить следующим образом:

Код Ошибка Описание
400 Неверный запрос Неизвестное действие или недействительный URL.
403 Запрещено Срок действия URL-адреса истек.
500 Внутренняя ошибка Что-то пошло не так в сервисе

После установления соединения сервер отключает WebSocket при закрытии клиентского HTTP-сокета или со следующим статусом:

Статус WS Описание
1001 Клиент-отправитель закрывает соединение.
1001 Путь гибридного подключения удален или отключен.
1008 Срок действия токена безопасности истек, поэтому политика авторизации нарушена.
1011 Что-то пошло не так в обслуживании.
Обновление токена слушателя

Когда срок действия токена слушателя истекает, он может заменить его, отправив сообщение текстового фрейма сервису по установленному каналу управления.В сообщение содержит объект JSON с именем RenewToken , который определяет следующее Недвижимость в настоящее время:

  • token - действительный URL-кодированный маркер общего доступа к служебной шине для пространство имен или гибридное соединение, которое дает право Listen .
  {
  "RenewToken": {
    «токен»:
      "SharedAccessSignature sr = http% 3a% 2f% 2fcontoso.servicebus.windows.net% 2fhyco% 2f & amp; sig = XXXXXXXXXX% 3d & amp; se = 1471633754 & amp; skn = SasKeyName"
  }
}


Если проверка токена не удалась, доступ запрещается, и облачная служба закрывается канал управления WebSocket с ошибкой.В противном случае нет ответа.

Статус WS Описание
1008 Срок действия токена безопасности истек, поэтому политика авторизации нарушена.

Протокол подключения через веб-сокет

Протокол отправителя фактически идентичен способу установки приемника. Цель - максимальная прозрачность для сквозного WebSocket. Обращение к подключиться к тому же, что и для слушателя, но "действие" отличается, и токену нужно другое разрешение:

  wss: // {адрес-пространства} / $ hc / {путь}? Sb-hc-action =... & sb-hc-id = ... & sb-hc-token = ...


Адрес пространства имен - это полное доменное имя Azure Relay. пространство имен, в котором размещается гибридное соединение, обычно в форме {myname} .servicebus.windows.net .

Запрос может содержать произвольные дополнительные заголовки HTTP, включая определяемые приложением. Все предоставленные заголовки передаются слушателю и могут быть найден в объекте connectHeader управляющего сообщения accept .

Параметры параметра строки запроса следующие:

Param Обязательно? Описание
SB-HC-действие Есть Для роли отправителя параметр должен иметь вид sb-hc-action = connect .
{path} Есть (см. Следующий параграф)
sb-hc-токен Есть * Прослушиватель должен предоставить действительный токен общего доступа к служебной шине в кодировке URL для пространства имен или гибридного соединения, которое дает право Отправить .
SB-HC-ID Необязательный идентификатор, который включает сквозную диагностическую трассировку и становится доступным для слушателя во время подтверждения приема.

{path} - это путь к пространству имен в кодировке URL предварительно настроенного гибридного Соединение, на котором нужно зарегистрировать этого слушателя. Выражение path может быть расширен суффиксом и выражением строки запроса для дальнейшего взаимодействия. Если Гибридное соединение зарегистрировано по пути hyco , по пути выражение может иметь вид hyco / suffix? param = value &... , за которым следует строка запроса параметры, определенные здесь. Полное выражение может быть таким:

  wss: // {namespace-address} / $ hc / hyco / suffix? Param = value & sb-hc-action = ... [& sb-hc-id = ... &] sb-hc-token = .. .


Выражение пути передается слушателю в адресном URI, содержащемся в управляющем сообщении «accept».

Если соединение WebSocket не удается из-за того, что путь гибридного подключения не зарегистрирован, недействительный или отсутствующий токен, или другая ошибка, ошибка обратная связь предоставляется с использованием обычного HTTP 1.1 модель обратной связи по статусу. В описание статуса содержит идентификатор отслеживания ошибок, который может быть передан Персонал службы поддержки Azure:

Код Ошибка Описание
404 Не найдено Неверный путь гибридного подключения или неверный базовый URL-адрес.
401 Неавторизованный Маркер безопасности отсутствует, имеет неправильный формат или недействителен.
403 Запрещено Маркер безопасности недействителен для этого пути и для этого действия.
500 Внутренняя ошибка Что-то пошло не так в обслуживании.

Если соединение WebSocket намеренно отключено службой после этого был изначально настроен, причина этого сообщается с помощью соответствующий код ошибки протокола WebSocket вместе с описательной ошибкой сообщение, которое также включает идентификатор отслеживания.

Статус WS Описание
1000 Слушатель отключил сокет.
1001 Путь гибридного подключения удален или отключен.
1008 Срок действия токена безопасности истек, поэтому политика авторизации нарушена.
1011 Что-то пошло не так в обслуживании.

Протокол HTTP-запроса

Протокол HTTP-запросов разрешает произвольные HTTP-запросы, за исключением обновлений протокола. HTTP-запросы указываются на обычный адрес времени выполнения объекта, без $ hc infix, который используется для гибридных подключений клиентов WebSocket.

  https: // {namespace-address} / {path}? Sb-hc-token = ...


Адрес пространства имен - это полное доменное имя Azure Relay. пространство имен, в котором размещается гибридное соединение, обычно в форме {myname} .servicebus.windows.net .

Запрос может содержать произвольные дополнительные заголовки HTTP, включая определяемые приложением. Все предоставленные заголовки, кроме непосредственно определенных в RFC7230 (см. сообщение запроса) поток к слушателю и можно найти в объекте requestHeader сообщения request .

Параметры параметра строки запроса следующие:

Param Обязательно? Описание
sb-hc-токен Есть * Прослушиватель должен предоставить действительный токен общего доступа к служебной шине в кодировке URL для пространства имен или гибридного соединения, которое дает право Отправить .

Маркер также можно переносить в ServiceBusAuthorization или Authorization Заголовок HTTP.Маркер можно не указывать, если настроено гибридное соединение. разрешить анонимные запросы.

Поскольку служба эффективно действует как прокси, даже если не как настоящий HTTP прокси, он либо добавляет заголовок Via , либо аннотирует существующий заголовок Via соответствует RFC7230, раздел 5.7.1. Служба добавляет имя хоста пространства имен Relay к Via .

Код Сообщение Описание
200 ОК Запрос был обработан по крайней мере одним слушателем.
202 Принято Запрос был принят по крайней мере одним слушателем.

В случае ошибки служба может ответить следующим образом. Откуда исходит ответ из службы или от слушателя можно определить по наличию Via заголовок. Если заголовок присутствует, ответ от слушателя.

Код Ошибка Описание
404 Не найдено Неверный путь гибридного подключения или неверный базовый URL-адрес.
401 Неавторизованный Маркер безопасности отсутствует, имеет неправильный формат или недействителен.
403 Запрещено Маркер безопасности недействителен для этого пути и для этого действия.
500 Внутренняя ошибка Что-то пошло не так в обслуживании.
503 Плохой шлюз Запрос не может быть направлен ни одному слушателю.
504 Тайм-аут шлюза Запрос был направлен слушателю, но слушатель не подтвердил получение в требуемое время.

Следующие шаги

Реле

- блог Мохана по электронике

Реле - это электромеханический переключатель, используемый для управления сильноточными нагрузками в электронных схемах. Реле связывает электронные схемы с высоким напряжением переменного тока, и между ними имеется полная гальваническая развязка. Когда ток проходит через катушку реле, возникает магнитное поле, которое притягивает рычаг и меняет контакты переключателя. Контакты могут использоваться для подключения нагрузок переменного или постоянного тока, которые затем могут включать / выключать нагрузку в зависимости от соединений контактов.

Реле позволяет одной цепи включать вторую цепь, которая полностью отделена от первой. Например, схема с батарейным питанием может управлять нагрузками переменного тока через реле. Внутри реле нет электрического соединения между двумя цепями, поэтому возможна полная гальваническая развязка.

Катушка реле

Катушка внутри реле - самая важная часть, которая пропускает только постоянный ток из цепи. Когда через катушку проходит постоянный ток, возникает магнитное поле, которое притягивает подвижный контакт, так что контакты могут сломаться или соединиться.Катушка реле пропускает относительно большой ток от 30 до 100 мА. Напряжение и сопротивление катушки реле являются важными параметрами для выбора подходящего реле для схемы.

Номинальное напряжение

Доступны различные типы реле, такие как 5 В, 6 В, 12 В, 24 В и т. Д. Для работы с различными напряжениями постоянного тока. Обычно для работы реле необходимо напряжение питания, немного превышающее номинальное. Но некоторым реле для правильного функционирования требуется меньшее напряжение, чем номинальное.Но лучше дать на 2 или 3 вольта превышение номинала реле для правильного переключения, так как при работе схемы будет небольшое падение напряжения. Например, реле на 12 В требует 14 В постоянного тока для чистого переключения.

Сопротивление катушки реле

Также важно сопротивление катушки реле. Это сопротивление реле постоянному току. Доступны реле с сопротивлением катушки от 100 до 500 Ом. Цепь должна обеспечивать достаточный ток для работы реле.Ток, проходящий через катушку реле, можно определить по закону Ома.

Ток катушки реле = напряжение питания / сопротивление катушки реле

Например, реле на 12 В с сопротивлением катушки 400 Ом пропускает ток 30 мА.

12/400 = 0,03 Ампера или 30 Милли Ампера.

Поэтому важно также учитывать сопротивление катушки перед использованием реле. Если катушка реле рассчитана на 400 Ом, а источник питания - на 12 В 300 мА, реле не будет работать.

Контакты реле

Обычно реле имеет три контакта. Подвижный контакт называется Common (Comm) и два фиксированных контакта. Это нормально закрытый (NC) и нормально открытый (NO). AC / DC подключен к Comm. Связаться. НО контакт используется для подключения схемы / устройства при срабатывании реле. В этом случае схема / устройство остается выключенным, когда реле выключено. НЗ-контакт используется для отключения питания при срабатывании реле.В этом случае схема / устройство продолжают работать до срабатывания реле. Рейтинг контактов также важен для управления нагрузкой. Типичные контакты реле рассчитаны на ток 4 А. Если нагрузка является сильноточной, такой как двигатель, нагреватели, инверторы и т. Д., Необходимы реле с контактами с высоким номиналом (16 А или выше). Эти типы реле называются реле промышленного типа. Если номинал контактов меньше, чем ток нагрузки, контакты могут нагреться и возгорание может сломаться из-за искры.

По количеству контактов реле классифицируются как

SPDT - Однополюсный, двойной бросок - Имеет одинарный контакт, замыкающий и замыкающий контакты.
DPDT - Двухполюсный, двусторонний.- У них есть 2 контакта связи, 2 контакта NC и 2 контакта NO. Реле DPDT можно использовать для управления двумя нагрузками по отдельности, так что включение будет включать нагрузку, а другое - отключать нагрузку в зависимости от соединений в контактах NO / NC.

PCB реле

Это реле небольшого размера, которые можно припаять непосредственно к печатной плате, чтобы сделать печатную плату компактной. Как и другие типы реле, реле для печатных плат доступны с номиналами 5 В, 6 В, 12 В, 24 В и т. Д. Номиналы катушек могут составлять от 100 до 400 Ом.Подключение контактов реле на печатной плате показано ниже.

5V DPDT - Контакт реле на печатной плате.

Это схема стандартного реле. Контакты могут отличаться, поэтому перед подключением нагрузки необходимо проверить контакты мультиметром.

Тестирование мультиметра

1. Тестовые контакты A и B. Если отображается сопротивление в Ом, это значит, что контакты являются контактами катушки реле

2. Проверьте другие контакты на целостность, чтобы подтвердить NC, NO и Common.

Реле питания

Они используются для управления очень сильными токовыми нагрузками. Оценка катушки подходит для передачи большого тока. Контакты также подходят для передачи большого тока без нагрева.

Промышленное реле

Это реле, предназначенные для использования в промышленных приложениях для управления большими нагрузками. Его номинал катушки будет достигать 16 ампер или более. Контакты также подходят для передачи большого тока без нагрева.

Геркон

Герконовое реле состоит из двух металлических полос, окруженных катушками.Когда ток проходит через катушку; магнитное поле развивается вокруг катушки. Это магнитное поле намагничивает железные полоски, и они притягиваются друг к другу, замыкая цепь. Герконовое реле может использоваться для управления большой токовой нагрузкой при относительно небольшом постоянном токе.

Цепь драйвера реле

Транзисторы или большинство ИС не могут управлять реле напрямую, так как реле требует его номинальное напряжение и ток катушки. Таким образом, схемы драйвера реле, использующие транзисторы, используются для управления реле.Схема, показанная ниже, представляет собой драйвер реле, использующий общий NPN-транзистор BC 548.

Катушка реле подключена между коллектором транзистора и положительной шиной, так что, когда транзистор проводит, ток проходит через катушку реле и реле активируется. Контакты Comm и NC всегда подключены, так что ток (переменный или постоянный) проходит на нагрузку. При срабатывании реле контакты Comm и NC размыкаются и отключают нагрузку. Когда нагрузка подключена между контактами Comm и NO, нагрузка работает только при включении реле.В целях безопасности всегда подключайте фазную линию (AC) или положительную линию (DC) через контакты реле. Если подключена нагрузка переменного тока, установите на контакты соответствующую оплетку.

Диод D1 необходим для снятия обратно э.д.с. при выключении транзистора. Без этого транзистор будет разрушен, так как в индуктивных нагрузках, таких как реле, возникает очень высокая ЭДС.

Конденсатор С 1 необходим для плавного переключения транзистора.Он дает небольшую задержку перед включением транзистора и после прекращения тока базы. Это предотвращает «щелчки реле» или «вибрацию реле» при колебаниях базового тока транзистора. Щелчок реле вызывает искры контактов и нагрев. C1 также поддерживает постоянный ток базы транзистора, так что реле включается плавно.

Формат для печати

РЕЛЕ

8,467316 76,947834

Нравится:

Нравится Загрузка...

Связанные

Релейный переключатель с лучшим соотношением цены и качества - Отличные предложения на переключатель реле тока от глобальных продавцов реле тока

Отличные новости !!! Вы находитесь в нужном месте для текущего переключателя реле. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот релейный переключатель верхнего уровня должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вы, друзья, будете завидовать, когда скажете им, что приобрели текущий переключатель реле на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в текущем релейном переключателе и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести current relay switch по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Как исправить релейное соединение (Руководство / Все общие...

Привет, сообщество Hamachi,

Я предполагаю, что если вы это читаете, это потому, что у вас была или была ужасная голубая точка для одного или нескольких ваших коллег в Hamachi. У меня тоже была проблема, и после моих обширных исследований (много часов поисков исправлений в Google) и проб и ошибок я решил скомпилировать все исправления в один поток. Итак, приступим к делу.

Исправления:

  • Самое простое решение - это попробовать перезапустить ВСЕ .Сначала попробуйте включить и выключить Hamachi. Если это сработает, попросите ваших сверстников включить и выключить их Hamachi. Если это не сработает, перезагрузите компьютер. Если это не сработает, выключите и снова включите модем (отключите его примерно на тридцать секунд, а затем снова подключите). Если вы все еще в курсе, продолжайте читать.

  • Убедитесь, что у вас нет брандмауэра, ограничивающего Hamachi. Просто зайдите в настройки брандмауэра и пропустите Hamachi.

  • Одно исправление, которое, по словам некоторых пользователей, сработало, заключалось в удалении Hamachi из списка запускаемых программ.Это может работать, а может и не работать, и дает неоднозначные результаты. Но стоит попробовать.

  • Убедитесь, что вы не находитесь за несколькими маршрутизаторами, даже если вы выполняете переадресацию портов, у вас все равно могут возникнуть проблемы с подключением к нескольким вашим партнерам напрямую. Если вы находитесь за несколькими маршрутизаторами, и если можете, подключите свой компьютер напрямую к модему ИЛИ подключите его только к одному маршрутизатору, у которого есть прямая линия к вашему модему.

  • У Hamachi (и почти всех других программ, которым требуются определенные порты) проблемы с работой в университетских кампусах и других школьных кампусах.Все школы разные, поэтому обратитесь к своему сетевому администратору, чтобы узнать, заблокирован ли Hamachi и есть ли возможное решение вашей конкретной проблемы. VPNS иногда запрещают использовать в кампусах по очевидным причинам.

  • Переадресация портов также является решением для исправления релейного соединения. (Инструкции по переносу для Hamachi можно найти здесь). Единственный порт, который может сработать для вас, - это переадресация портов 443 как для UDP, так и для TCP. Если этот порт не работает, попробуйте перенаправить порт 17771.Если все еще есть проблемы, попробуйте изменить свои порты в Hamachi2 на любое случайное число выше, скажем 5000, а затем перенаправьте этот порт в соответствии с вашим маршрутизатором. Более подробную информацию об этом можно найти здесь и здесь. (Оба являются ссылками на другую страницу этого сайта).

Даже если вы попробуете все это, есть (большая), надеюсь, небольшая вероятность того, что у вас все еще есть ретранслируемое соединение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
