Подключение в распределительной коробке: Cоединение проводов в распределительной коробке: фото, видео

Содержание

Распределительные коробки для подключения греющего кабеля

Распределительные коробки используются при монтаже систем обогрева на основе греющего кабеля для подключения нагревательных секций к сети питания, поэтому их называют также монтажные коробки или соединительные. В распределительно коробке соединяются силовые провода от нескольких нагревательных секций, т.е. в разветвленной системе, имеющей несколько линий обогрева.

Применение соединительной коробки позволяет объединить несколько секций кабеля в одну зону управления, что облегчает подключение системы через приборы контроля к сети питания, а также защищает соединение проводов от механических повреждений. Количество секций, подключаемых к одной распределительной коробке, определяется их общей мощностью, расположением и номиналом автоматики. Чаще всего в системе обогрева используются монтажные коробки, имеющие до 4х выходных кабельных вводов.

Коробки могут применяться в любой системе обогрева вне зависимости от типа обогреваемого объекта – кровли, резервуара, трубопровода.

Устройство соединительных коробок

Распределительная коробка представляет собой электротехническое изделие, корпус из ударопрочного пластика или металлический корпус в зависимости от требований пожаро- и взрывобезопасности. В системах бытового электрообогрева чаще всего применяются пластиковые силовые распределительные коробки уличного исполнения с пластиковыми вводами/выводами для подключения кабеля.

На корпусе распределительной коробки расположены сальники (входные и выходные) для ввода кабеля внутрь коробки. Размер сальника соответствует диаметру подводимого кабеля, для систем обогрева на основе саморегулирующегося кабеля это примерно 11-18мм. Сальник может быть выполнен из пластика, либо металла (бронированнный), а также оснащен уплотнителем в зависимости от степени защиты.

Внутри коробки размещены винтовые клеммы разного цвета для подключения жил кабеля: фазного, нулевого и заземления. Клемма для подключения фазного и нулевого проводника имеет серый цвет (в некоторых случаях клемма для нулевого проводника имеет синий цвет). Клемма заземления имеет желто-зеленый цвет.

Преимущества применения распределительных коробок

Возможность объединить в один узел несколько линий обогрева и осуществить подвод к ним питания от сети.
Надежное и безопасное соединение: пространства внутри коробки достаточно, чтобы размещенные в ней кабели не соприкасались, а специальное крепление клемм обеспечивает надежную фиксацию всех подключений. Корпус коробки защищает соединение от влаги/пыли и механического воздействия.
Простота соединения кабеля: подключение можно осуществлять прямо на месте монтажа (чаще всего это единственно возможный вариант), без использования специальных технологий и инструментов (например, строительного фена). Соединения выполняются при помощи отвертки.
Удобство при проведении монтажных работ: специальные крепления крышки позволяют прочно закрыть коробку поворотом на ¼ оборота. Крышка имеет подвижное соединение с коробкой из полимерного жгута, открытая крышка не потеряется в процессе монтажа.

Быстрый доступ для диагностики и ремонта/замены кабеля, соединение просто «разбирается» без всяких повреждений конструкции, что особенно важно, если приходится изменить систему подключения после монтажа.
Экономия времени и материала при монтаже: объединение отдельных линий обогрева в одной коробке позволяет сократить количество применяемого силового кабеля, а также приборов автоматики.
Конструктивная оптимизация: вместо пучка проводов получаем рационально спроектированную систему распределения нагрузки.

Коробка распределительная КРОН-П1-2/1М

Коробка распределительная КРОН-П2-3/2М

Коробка распределительная КРОН-П2-2/3 (КРОН-П2-3/2)

Коробка распределительная КРОН-П0-1/0

Типы соединительных коробок

Распределительная коробка с двумя кабельными вводами

Распределительная коробка с одним кабельным вводом

Монтаж кабеля в соединительную коробку

Подбор распределительных коробок зависит в первую очередь от требований к безопасности: для бытового обогрева применяются общепромышленные, выполненные из ударопрочного пластика, имеющие пластиковые вводы/выводы.

Количество вводов/выводов распределительной коробки должно соответствовать количеству подключаемых к ней силовых кабелей питания и кабелей от нагревательных секций.

Диаметр отверстия ввода/вывода и сечение клемм должны соответствовать сечению применяемого в системе силового кабеля. При монтаже кабель должен прочно обжиматься сальником для предотвращения попадания влаги и пыли в пространство коробки.

Для дополнительной безопасности силовой кабель можно поместить в гофротрубу или металлорукав. Это особенно важно, если кабель будет проходить в местах, где есть риск его механического повреждения и разрушения от солнечной радиации.

При подключении кабеля к клеммам необходимо соблюдать правила электротехнической безопасности и следовать схеме подключения, если таковая имеется. Работы по подключению силовых кабелей в коробке должны проводиться квалифицированным электриком.

Соединения выполняются при помощи отвертки, винтовые зажимы клемм закручиваются, зажимая зачищенный провод. После закручивания необходимо потянуть за провод, проверяя надежность фиксации.

При проектировании подключения системы обогрева необходимо учитывать мощность каждой нагревательной секции и рассчитывать нагрузку на подводящий силовой кабель. Так, для общепромышленных распределительных коробок серии КРОН для их безопасной эксплуатации следует ограничивать нагрузку, подключаемую в коробку, до 57 А, что соответствует 12,5 кВт на 1 фазу и 37,5 кВт на 3 фазы. Кабельные вводы и сечение клемм коробки рассчитано на подключение пятижильного силового кабеля сечением до 10мм2 (например, ВВГнг 5х10).

Полезные статьи

Бесплатный расчет проекта за 2 часа

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

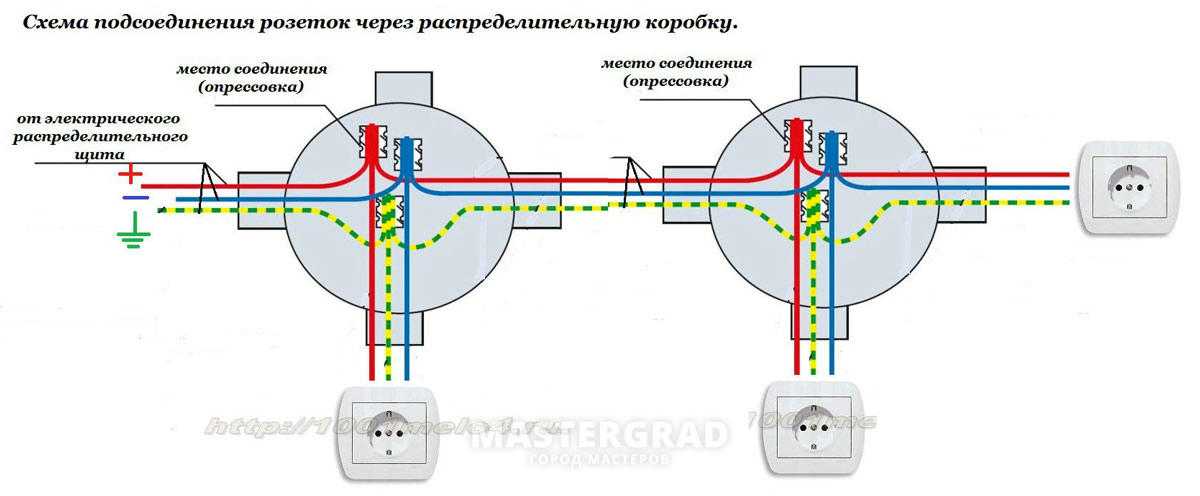

Соединение проводов в распределительной коробке, монтаж распределительной коробки

Каждый сможет перечислить точки подключения в своей квартире, но при этом мало, кто знает, где находится соединительная коробка, поскольку зачастую этот элемент спрятан под отделочным материалом и штукатуркой. Необходимость такого элемента обоснована несколькими причинами. И если у вас резко пропал свет, то возможно, был нарушен электрический контакт в том месте. В таком случае лучше всего воспользоваться услугами электрика.

Соединительная коробка – это точка, где сходится большинство проводов, перед тем как разойтись по комнате. Такой элемент необходим по нескольким причинам:

Облегчение монтажа проводки. Практически в каждой комнате есть такой элемент, который позволил при строительстве правильно скоммутировать всю систему.
Упрощение обслуживания. Если электричество пропало по всему помещению и причину найти не удается, тогда мастер открывает коробку и начинает искать поврежденный кабель. Именно поэтому при ремонте и установки такого устройства, необходимо пользоваться услугами электриков.

Несмотря на то, что место установки не видно, оно есть и очень важно знать, где оно расположено. Если работы по монтажу выполнялись настоящими профессионалами, то они всегда составят электрическую схему, где указано расположение всех точек подключения.

Этапы установки распределительной коробки

При укладке новой проводки по всему жилью, необходимо устанавливать несколько таких элементов, чтобы в случае необходимости можно было быстро и качественно устранить любую проблему. Установка соединительной коробки выполняется в несколько этапов:

Составления электрической схемы и расчет необходимого количества материалов. Правильное выполнение работ возможно, только при использовании услуг электрика.
Штробление каналов под провода и гнезд под розетки и соединительные коробки.
Укладка проводов и монтаж внутри коммутационной коробки.
Окончание ремонта.

Стоимость услуг электрика при установке распределительной коробки полностью зависит от сложности всей схемы и количества таких мест. с, поскольку неправильное соединение проводов может привести к отсутствию напряжения в той или иной точке квартиры.

При проведении электромонтажных работ, встает проблема по соединению проводов в распределительной коробке. Мастера нашей фирмы предлагают справятся с этой проблемой, предварительно предложив Вам несколько вариантов монтажа, в зависимости от Ваших финансовых возможностей. Само это изделие представляет собой прибор для распределения электропроводов между всеми точками потребления, (выключатели, розетки, люстры).

Оформляя заказ на наши услуги, Вы получите точный поэтапный монтаж с соблюдением всех правил безопасности.

Этап 1. Подготовка к работе проводов и инструментов.

Этап 2. Организация разметки.

Этап 1. Собственно монтаж.

Этап 1. Подключение электроприборов и сращивание проводов.

Этап 1. Тестирование работоспособности системы.

Выбирая наших мастеров для установки проводов в распределительной коробке, Вы получите консультацию по применению различных методов соединения проводов, цена работы.

Метод № 1. Скрутка. Самый дешевый и в тоже время самый ненадёжный метод соединения.

Метод № 2. Опрессовка. Выполняется с помощью гильзы и специального инструмента.

Метод № 3. Сварка. Самый надежный метод, но требует применение сварочного аппарата, что существенно повышает стоимость услуги.

Метод № 4. Пайка проводов в распределительной коробке. Делается с помощью паяльника.

Метод № 5. Винтовые зажимы. Позволяют сращивать разнородные кабеля.

Метод № 6. Болтовые соединения. Подходят для коробок в домах старинного типа. Занимают много места.

Расценки на соединение проводов в распределительной коробке напрямую зависят от метода выбранного Вами монтажа и используемого инструментария

Знания, опыт и профессионализм наших мастеров превратятся в безопасность и комфорт в Вашем доме. Мы рядом!

Узнать расценки на работу и вызвать электрика, сантехника круглосуточно можно по телефону 89259363499, 89057435344 Вадим.

error404 — Turck Inc. США

Меню

Дом
Отрасли и решения
- Автомобилестроение
- Химический
- Энергия
- Еда и напитки
- Логистика
- Мобильное оборудование
- Нефть и газ
- Упаковка
- Фармацевтика
Товары
Темы и технологии
- Codesys
  - Преимущества
  - Товары
  - приложений
- - Электрораспределительные станции
  - Полевые станции
  - конфигурируемых станций
  - Дополнительные опции
- Ethernet в опасных зонах
  - Преимущества
  - Товары
  - приложений
- Полевой логический контроллер
  - Преимущества
  - Товары
  - приложений
- Индустрия 4. 0
  - Преимущества
  - Товары
  - приложений
- IO-Link
  - Преимущества
  - Товары
  - приложений
- Модульные машины
  - Преимущества
  - Товары
  - приложений
- Многопротокольный Ethernet
  - Преимущества
  - Товары
  - приложений
- Профинет
  - Преимущества
  - Товары
  - приложений
- RFID-решения
  - Оборудование
  - Системы
  - Программное обеспечение и услуги
- Устойчивое развитие
  - Преимущества
  - приложений
Новости
- Новости о продуктах
- Новости компании
- Выставки
- Журнал для клиентов
Поддержка
- Свяжитесь с Turck
- Часто задаваемые вопросы
- Сертификаты
- Тренинги
- Белая книга
- Программное обеспечение
- Техническая информация
Компания
- О нас
- Турк во всем мире
- Контакты
- Карьера
- Общие условия
- Сертификаты
- Пресс-релизы

Возможно, страница, которую вы ищете, была удалена, ее название изменилось или она временно недоступна.

3000 Кампус Драйв
Плимут, Миннесота 55441

Телефон : 1-800-544-7769
Эл. Выберите страну

Turck по всему миру

Язык Выберите странуАвстрияАвстралияБеларусьБельгия (Be)Бельгия (Fr)БразилияКанадаКитайЧехияФранцияГермания (De)Германия (En)ВенгрияИндияИталияЯпонияМалайзияМексикаНидерландыПольшаРеспублика КореяРумынияРоссияСингапурШвецияТаиландТурцияВеликобританияСоединенные Штаты Америки Южная Африка
Как установить распределительную коробку: 8 шагов
Toggle Nav Переключить навигацию
Меню
Счет
Поиск
Мое сравнение ()
Хотите знать, как установить распределительную коробку? Распределительная коробка представляет собой IP-коробку или пластиковую коробку, используемую для покрытия электрических проводов. Коробка обычно крепится к стенам, плоским поверхностям или аналогичным конструкциям.
Электрическая распределительная коробка содержит соединение, также известное как сращивание, двух или более кабелей. Эти кабели должны быть закреплены в коробке с помощью кабельных зажимов и, иногда, фитингов для кабелепроводов. Распределительная коробка также имеет крышку для надежного закрытия проводов.
Распределительные коробки всегда должны оставаться легко доступными. Кроме того, распределительную коробку нельзя закрывать гипсокартоном (или любым другим поверхностным материалом). Эта коробка имеет жизненно важное значение, потому что она в конечном итоге защищает ваши электрические соединения и устраняет риск возгорания.
Здесь мы предоставим пошаговое руководство по установке электрической распределительной коробки. Но сначала давайте взглянем на опасности неправильной установки.
Опасности неправильной установки распределительной коробки
Многие владельцы предприятий могут устанавливать распределительные коробки самостоятельно, но их неправильная установка сопряжена с некоторыми опасностями. Все коробки должны быть установлены в соответствии с Национальным электротехническим кодексом. Соблюдение этого кода необходимо для защиты вас и вашего имущества. Например, никогда не стоит перегружать распределительную коробку слишком большим количеством проводов. Наличие слишком большого количества проводов внутри коробки может привести к перегреву и проблемам с коротким замыканием. Но это также может привести к электрическому пожару.
Коробка также должна быть правильно закреплена на гипсокартоне. В противном случае такие материалы, как дерево, становятся незащищенными и могут привести к возникновению искр. В конечном счете, если вы не установите распределительную коробку должным образом, вы оставите уязвимыми себя, свой бизнес и свое имущество.
Что нужно знать перед началом работы
Установка электрической распределительной коробки включает несколько важных этапов. Прежде чем приступить к работе, необходимо знать несколько вещей:
Отверстия распределительной коробки: используйте уже существующие отверстия распределительной коробки, чтобы установить коробку и прикрепить ее к стене.
Инструмент для зачистки проводов: вам потребуется использовать инструмент для зачистки проводов, чтобы снять 3/4 дюйма изоляции корпуса на конце каждого провода, который вы будете размещать внутри распределительной коробки.
Провода одного цвета: вам нужно будет скрутить оголенные концы проводов одного цвета вместе. Сделайте это с помощью плоскогубцев. Если вам нужно соединить несколько проводов, лучше всего использовать кабельную гайку.
Герметизация коробки: при герметизации распределительной коробки вставьте все провода в коробку. После того, как вы это сделаете, вы можете включить питание и проверить электрическую систему.
Шаг 1: выбор подходящей коробки для ваших нужд
Прежде чем что-либо делать, важно выбрать правильную распределительную коробку для успешной установки. Распределительная коробка, установленная на открытом воздухе, потребует определенной защиты от атмосферных воздействий. Корпуса NEMA 4x, предназначенные для использования вне помещений, имеют прокладки, которые предотвращают просачивание влаги и минимизируют риск возникновения искр или возгорания.
Другим фактором, который следует учитывать, является размер необходимой вам коробки. Ваша распределительная коробка должна быть достаточно просторной для необходимого количества проводных соединений. Небольшая коробка, вероятно, сможет соединить два кабеля, но не более того. Большая коробка может вместить от четырех до шести кабелей.
Если вы не знаете, какой размер выбрать, для успешной установки лучше выбрать большой.
Выберите стандартную пластиковую коробку корпуса
Шаг 2: Подготовка коробки к установке
Перед началом любого процесса установки отключите питание цепи, с которой вы работаете. Обратитесь к сервисной панели и отключите правильный автоматический выключатель. Это обеспечит безопасность вашей работы. Не всегда легко определить, все ли питание ушло по проводам самостоятельно. Использование бесконтактного тестера напряжения поможет вам определить, осталось ли какое-либо напряжение.
Шаг 3: Соберите все необходимое оборудование
Для установки коробки вам потребуются специальное оборудование и материалы. Давайте рассмотрим все, что вам нужно для начала.
Оборудование
Бесконтактный тестер напряжения
Молоток
Отвертка
Клещи
Дрель и наконечник отвертки
Инструмент для зачистки проводов
Материалы
Электрическая коробка/крышка, одобренная нормами
Шурупы для дерева
Кабельные зажимы
Соединители проводов
Шаг 4. Начало процесса установки
Теперь пришло время начать процесс установки. Перед монтажом распределительной коробки вам необходимо разделить провода в месте их текущего соединения. При необходимости обязательно ослабьте кабели. Это позволяет освободить место для распределительной коробки.
Далее вам нужно будет закрепить коробку на конструкции. Для этого используйте шурупы и вставьте их в уже имеющиеся отверстия. Вы должны найти эти отверстия на задней или боковой стороне распределительной коробки.
Что делать, если у меня есть металлический ящик?
У вас есть распределительная коробка из металла? Если это так, вам нужно будет удалить металлический диск на коробке каждого кабеля, который должен войти в отверстие. Вы можете легко сделать это с помощью отвертки или молотка, чтобы вытолкнуть каждый металлический диск, а затем открутить его с помощью плоскогубцев. Вы должны выполнить этот шаг перед разделением проводов цепи.
Шаг 5: Подготовьте зажимы для кабелей
Для каждого кабеля потребуется зажим. Если у вас пластиковая распределительная коробка, у вас не будет металлических дисков. Но они содержат внутренние кабельные зажимы. В металлических ящиках обычно используются внутренние зажимы. Но вы можете установить зажим типа контргайки для каждого кабеля, если в вашей металлической коробке нет зажимов.
Вставьте конец хомута с резьбой в одно из отверстий и закрепите хомут внутри коробки с помощью круглой гайки. В последнюю очередь затяните гайку плоскогубцами.
Шаг 6. Закрепите кабели
Следующее, что вам нужно сделать, это закрепить кабели. Начните с осторожного проталкивания кабелей через зажимы в коробку. Имейте в виду, что оболочка кабеля должна удлиняться на 1/4–1/2 дюйма в коробку и выходить за пределы зажима. Отдельные проводящие провода обычно проходят в коробку примерно на 6 дюймов.
Вам также может понадобиться обрезать провода. Кроме того, возможно, вам придется снять 3/4 дюйма изоляции с конца каждого провода с помощью инструментов для зачистки проводов.
Чтобы закрепить кабели, затяните винты на зажимах. Не затягивайте их слишком сильно, так как это может привести к повреждению. Если у вас пластиковая распределительная коробка, вам не придется беспокоиться о затяжке, так как эти коробки обычно имеют пружинные язычки.
Обратите внимание на свои провода
При закреплении кабелей обратите внимание на их состояние. Конец каждого провода должен быть чистым, прямым и без повреждений. За пределами изоляции должно выступать не более 3/4 дюйма провода. Если какие-либо провода повреждены, обрежьте их или зачистите изоляцию с помощью инструментов для зачистки проводов, прежде чем переходить к следующему шагу.
Шаг 7. Соедините провода вместе
Когда провода закреплены, пришло время соединить их вместе. Для этого вам нужно будет использовать одобренные соединители проводов, указанные в инструкциях производителя.
Первые соединяемые провода — голая медь. Они с зеленой изоляцией. Если у вас металлическая распределительная коробка, помните, что вам нужно будет добавить косичку, которая представляет собой 6-дюймовый заземляющий провод того же типа.
Добавьте к заземляющему проводу; затем соедините свободный конец косички с заземляющим винтом на коробке. Чтобы соединить заземляющие провода вместе, вам обычно потребуются зеленые соединители с гайками. Затем соедините вместе нейтральные (белые) провода. Затем соедините горячие (черные) провода вместе. Используйте проволочную гайку или одобренный разъем для каждой пары проводов. Если у вас также есть горячие красные провода, вам также нужно будет соединить их вместе.
Когда закончите, убедитесь, что все провода успешно соединены. Для этого слегка потяните за каждый провод, чтобы увидеть, насколько они надежно закреплены.
Шаг 8: Завершение установки
Последний шаг — осторожно положить провода в распределительную коробку. Лучше всего сложить их внутрь. Закройте все крышкой коробки и закрепите ее двумя винтами.
В соответствии с кодом крышка должна быть сплошной «заготовкой» без отверстий. Как только вы это сделаете, вы будете готовы вернуть свою силу.
