Подключение вентилятора с таймером к общему выключателю: лучшие схемы и пошаговый инструктаж

лучшие схемы и пошаговый инструктаж

Вентиляция в ванной – не просто желательное, но и необходимое условие комфортного проживания. Она обеспечивает сухость, препятствует размножению очагов плесени, устраняет неприятные запахи, если речь идет о совмещенном санузле.

Внутридомовые вентиляционные шахты не всегда справляются с обменными процессами, поэтому циркуляция воздуха затрудняется. Принудительную вытяжку можно организовать, установив вентилятор в помещении.

Нередко практикуется подключение вытяжки в ванной к выключателю света – так можно объединить использование освещения и вентилятора. Рассмотрим лучшие схемы, подходящие для самостоятельного монтажа, и остановимся более подробно на процессе выбора и установки электрооборудования.

Содержание статьи:

• Схемы подключения вытяжки к выключателю
  • Вариант #1 — через одноклавишный выключатель
  • Вариант #2 — через двухклавишный выключатель
  • Вариант #3 — установка дополнительного выключателя
• Общая монтажная инструкция
  • 1 этап — выполнение «черновых» работ
  • 2 этап — подготовка инструментов и материалов
  • 3 этап — выполнение процесса подключения
• Что советуют не делать опытные электрики?
• Выводы и полезное видео по теме

Схемы подключения вытяжки к выключателю

После покупки возникает вопрос о его монтаже и подключении в домашнюю электросеть. Так, существует множество способов включения вентилятора, но целесообразными признаны две схемы: подключение вытяжного вентилятора через одноклавишный выключатель и сопряжение его с двухклавишным устройством. Каждая из схем может выполняться в двух вариантах, которые зависят от типа вытяжного прибора – с таймером или без него.

В качестве альтернативного способа представляем автономную регулировку, выполняемую с помощью отдельного выключателя. Его применяют реже, так как 2-клавишным регулятором пользоваться намного удобнее, чем двумя 1-клавишными, да и монтаж производится легче и быстрее.

Вариант #1 — через одноклавишный выключатель

Сначала поговорим, как можно подключить вытяжку в ванной комнате одновременно с выключателем. Предлагаем два простых решения, подходящих для устройства принудительной — как в отдельной, так и в совмещенном санузле.

В первом случае будем использовать обыкновенный вентилятор, встраиваемый в стенное отверстие вентиляционной шахты, во втором – более усовершенствованную модель с таймером.

Вентилятор и свет подключаем к общему выключателю

Плюс этого способа – в экономии места, более простом и быстром монтаже и таком же простом использовании. Перед входом в ванную комнату устанавливают один выключатель, к которому присоединяют провода, идущие от светильников и вентилятора. При нажатии на клавишу одновременно включаются все приборы, выключаются, соответственно, тоже одновременно.

Схема подключения вытяжного прибора и светильников к одноклавишному выключателю. Заземляющий контур от лампочки присоединен к шине заземления. Вместо одного осветительного прибора можно использовать несколько

Если требуется, к светильникам дополнительно подключают понижающий трансформатор и блок питания. Защитное заземление необходимо, если корпусы светильников выполнены из металла или имеют металлические элементы – особенно это важно во влажной среде.

Недостаток схемы очевиден – вентилятор будет вращаться только при включенных лампочках. Если проветривание нужно продлить, придется оставить включенным и освещение, а это лишние затраты на оплату электроэнергии.

Схема для системы освещения санузла с несколькими светильниками. Осветительный контур N в распределительной коробке разветвляется: один провод идет к шине N, второй – к вентилятору

Но для кого-то и этот способ будет наиболее удобным. Например, для дачников, живущих в доме только в теплый период и редко посещающих санузел. Если семья большая, уровень влажности в ванной всегда высокий, поэтому лучше использовать двухклавишный выключатель.

Вентилятор с таймером и свет подключаем к выключателю

Отличие этого варианта в том, что используем не простую модель, а с таймером, регулирующим время включения/выключения вытяжки. Больше информации о видах вентиляторов мы изложили в .

Если вы не хотите переплачивать и покупать прибор с множеством бесполезных функций, рекомендуем простую модель с электронным таймером. Дизайн – классический, уровень шума – низкий

Плюс этого решения в том, что не придется оставлять освещение включенным, чтобы хорошенько проветрить помещение. При нажатии клавиши приводится в действие и освещение, и вентилятор, но при повторном нажатии выключаются только светильники.

Вентилятор же будет работать столько времени, насколько вы запрограммируете его, а затем произойдет автоматическое выключение.

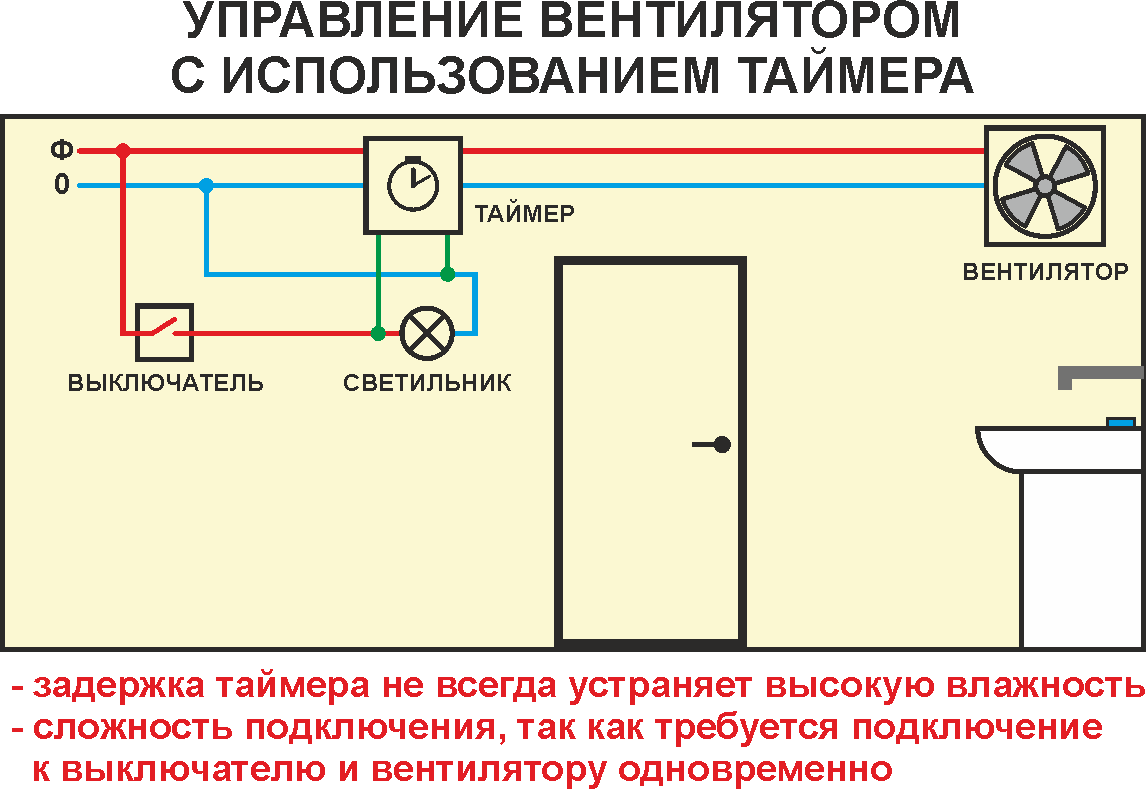

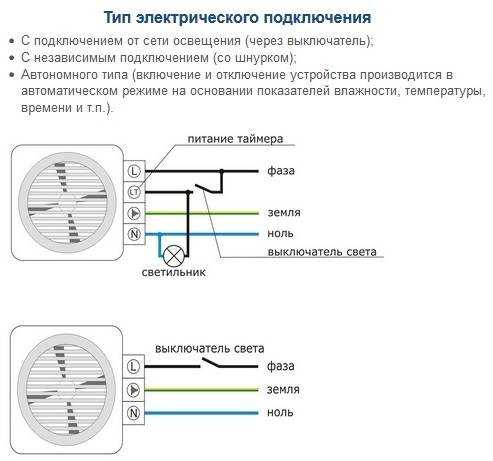

Схема подключения вытяжного устройства со встроенным таймером и осветительной системы к одноклавишному выключателю. Контур N от светильника и вентилятора соединяется в распредкоробке и направляется на шину N

Схема работает почти безупречно, но и она имеет небольшой недостаток – вентилятор начинает вращаться даже тогда, когда в этом нет необходимости. Например, если вы заглянули в ванную на минутку, чтобы включить стиральную машину или воспользоваться какими-то косметическими средствами.

Для особо требовательных пользователей на рынке представлены модели с двумя режимами, которые можно переключать путем выбора установки джампера – небольшой перемычки, элемента электронной платы.

Джампер представляет собой очень мелкую деталь, перемычку из пластика и металла, замыкающую нужные контакты. Он устанавливается в выбранную позицию перед монтажом вентилятора на место, для смены режима прибор придется снимать

Благодаря мелкой, но важной детали вытяжка работает в двух режимах, которые условно можно назвать «Туалет» и «Ванная».

В режиме «Туалет» перемычку нужно закрепить на двух верхних контактах, в режиме «Ванная» – на двух нижних. Время работы вентилятора задается заранее при помощи регулятора, который также находится на электронной плате

Рассмотрим, в чем отличие двух режимов:

• «Туалет» – после выхода из санузла и нажатия на клавишу выключателя прибор будет работать на протяжении запрограммированного периода, например, 3 или 5 минут.
• «Ванная» – вентилятор включается только через 90 секунд после первого нажатия на клавишу. Если вы находитесь в помещении меньше полутора минут, он не включится. Время работы прибора программируется так же, как и в режиме «Туалет».

Второй вариант удобен, если в ванной невысокая влажность. Когда вы заходите просто ополоснуть руки и быстро выходите, вентилятор никак не реагирует.

Как видите, даже при использовании 1-клавишного выключателя есть несколько вариантов подключения. Применение вытяжки с таймером заметно увеличивает ее возможности.

Вариант #2 — через двухклавишный выключатель

А сейчас рассмотрим вариант, который чуть сложнее в подключении, но гораздо проще в использовании – с 2-клавишным выключателем. В продаже можно найти электроустановочные изделия, которые изготовлены именно для этой цели – объединения контуров вентиляции и освещения.

Подключаем вентилятор и освещение

Главное отличие схемы заключается в использовании двухклавишного выключателя. Его монтируют в разрыв «фазы» так, чтобы один контур шел на освещение, второй – на вытяжку.

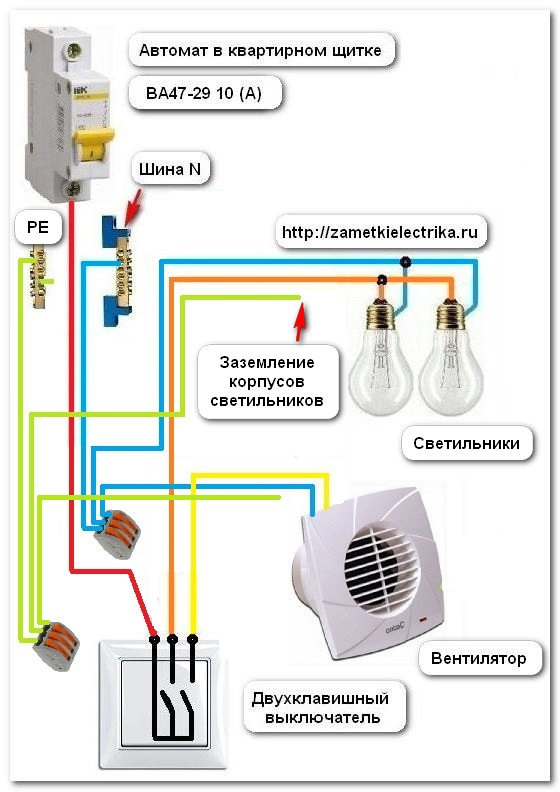

Схема подключения 2-клавишного выключателя к светильникам и вентилятору. «Нуль» от шины N идет на все осветительные приборы и вытяжку, «земля» защищает осветительный контур

Преимущество схемы состоит в автономном включении двух различных по функциям систем – вентиляционной и осветительной.

Если не нужно проветривать помещение, нажимают на одну клавишу. При желании можно задействовать обе клавиши, и тогда вентилятор будет работать, пока вы находитесь в ванной.

Есть возможность проветривания и без присутствия пользователя – это очень удобно, когда ванная или душевая используется в качестве помещения для сушки белья, а также в совмещенных санузлах

Недостатки зависят только от забывчивости жильцов. У некоторых пользователей есть привычка нажимать сразу на все клавиши – чтобы уже наверняка включить нужную. В таком случае можно обойтись и одноклавишной моделью.

Если , можно просто забыть его выключить – и он проработает без особой надобности всю ночь. В такой ситуации можем посоветовать вытяжку с таймером, которая ограничит работу в разумных пределах.

Подключаем вентилятор с таймером и свет

Эту схему следует рассмотреть отдельно, так как от предыдущей она отличается одним важным нюансом. Если в осветительном контуре остается все по-старому – к светильникам идет фазный провод от одной из клавиш выключателя, то присоединение вентилятора происходит иначе.

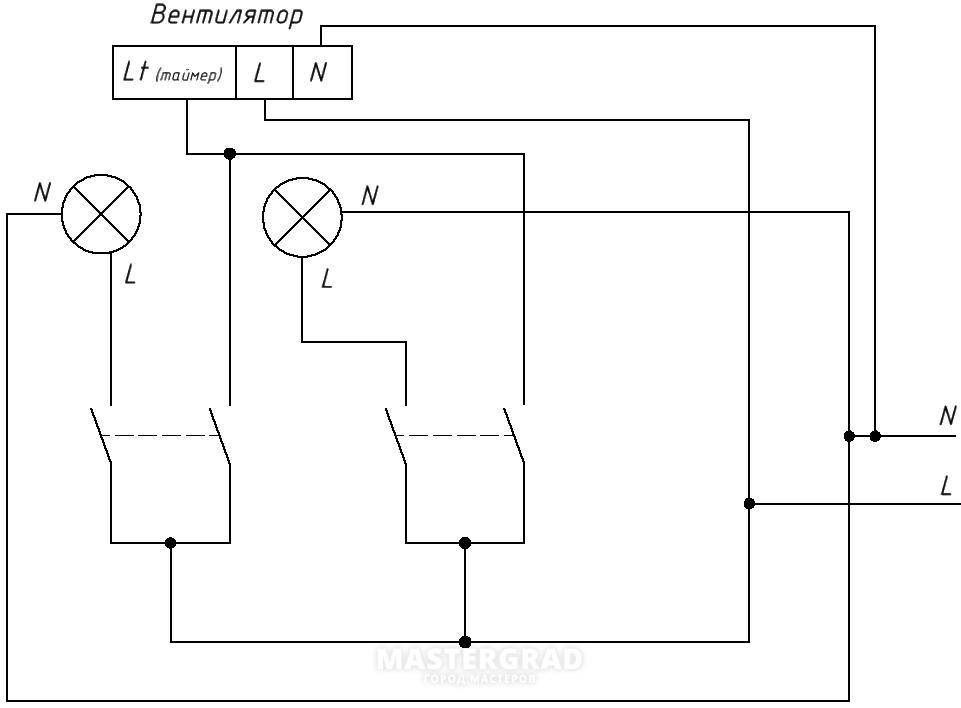

Схема подключения к 2-клавишному выключателю двух контуров – осветительного и вентиляционного. Серым цветом выделен участок «фазного» провода, соединяющий выключатель с осветительными приборами

При подключении вентилятора и «нуль», и «фаза» из распределительной коробки следуют на клеммы вентилятора без разрыва. А с выключателем прибор связан другой «фазой». Именно эту фазу нужно соединить с клеммой LT – «фазным» контактом таймера.

Если взять трехжильный провод (что рекомендуется), то в качестве управляющей «фазы» можно использовать желто-зеленую «земля». Если у осветительного контура она применяется по своему прямому назначению, то тут абсолютно свободна и может подключаться к таймеру.

Преимущества схемы – независимая работа приборов, причем вентилятор будет вращаться в четко заданный временной промежуток.

Вариант #3 — установка дополнительного выключателя

Что делать, если провода проложены глубоко в штробах и уже установлен красивый дорогой выключатель на осветительный контур, и вдруг потребовалась принудительная вентиляция?

Рядом с уже вмонтированным выключателем или в другое место можно , предназначенный специально для вентилятора.

Простая схема подключения вытяжки к отдельному выключателю: 1 – общий автоматический выключатель на щите; 2 – автомат на выделенный контур; 3 – «нулевая» шина; 4 – распределительная (распаечная) коробка; 5 – 1-клавишный выключатель; 6 – вентилятор

Если в других схемах применяют исключительно 3-жильные провода, то тут «земля» не требуется, так как бытовые осевые вентиляторы накладного типа изготавливают из пластика. Все соединения выполняются «фазным» и «нулевым» проводами.

Вместо распределительной коробки часто используют углубленный подрозетник. Глубина необходима, чтобы свободно разместить соединительные и рабочую часть выключателя.

Общая монтажная инструкция

Какую бы схему вы ни предпочли, монтаж устройств и соединение проводов происходят одинаково. Для работы нужно заранее выбрать подходящие приборы, подготовить инструменты, а если необходимо, то и проштробить стены. Предлагаем поэтапную монтажную инструкцию.

1 этап — выполнение «черновых» работ

Вопрос о принудительной вентиляции встает, когда жильцы замечают, что она не справляется со своими задачами. Проверяется это простым способом: если пламя спички наклоняется в сторону шахты – вытяжка работает, если направлено вертикально верх и не колеблется – то .

Перед установкой вентилятора необходимо очистить вентиляционный канал. Самостоятельно это делать не рекомендуем, особенно, если за содержание дома отвечает управляющая компания или обслуживающая организация. Нужно вызвать специалистов, которые и проведут необходимые мероприятия.

Ванную комнату, согласно ПУЭ (п.1.1.13), относят к помещениям повышенной опасности, так как степень влажности достигает 60% и более. Это значит, что все электроприборы должны обладать особой , а провода и контакты нужно спрятать от прямого попадания водяных брызг.

По правилам, выключатели устанавливают за пределами ванной комнаты – около двери снаружи. Однако в современных квартирах бывают просторные совмещенные санузлы, включающие безопасные для установки зоны

Для маскировки проводов в стенах, еще перед финишной отделкой, прокладывают штробы – каналы для электропроводки. Если планируете заняться ремонтом, то и монтаж вентилятора лучше выполнять одновременно с установкой других электроприборов.

Итак, «черновые» работы заключаются в очистке шахты и штроблении стен под проводку. Дополнительно нужно подготовить отверстие в стене для установки вентилятора и проделать углубления для подрозетников и распределительных коробок (если нужно).

2 этап — подготовка инструментов и материалов

Электромонтажные работы обычно не требуют привлечения какого-то специального инструмента – обычно все необходимое находится даже у любителей.

Галерея изображений

Фото из

Перед началом любых монтажных работ следует точно определить места установок, отмерить нужное количество проводов, проверить еще раз, подходят ли по размерам приборы – для этого и используют рулетку, угольник, линейку и карандаш

Установка выключателя и вентилятора производится на саморезы, реже применяют герметик, чтобы сохранить облицовку – например, уже уложенную плитку в ванной. Регулировка таймера выполняется также плоской отверткой

Электроинструменты чаще требуются, если необходимо прокладывать каналы под провода, делать углубления в бетонных стенах. Если нет личного инструмента, его можно взять напрокат в строительной компании или ремонтной организации

Жилы можно коммутировать различными способами: паять, соединять клеммами типа Ваго, заключать в гильзы. Для качественного соединения существует специальный обжимной инструмент – клещи

Разметочный материал: рулетка, карандаш или маркер

Набор крестовых и шлицевых отверток

Штроборез или ударная дрель

Обжимной инструмент для соединения проводов

К подбору материалов следует отнестись очень серьезно – после электромонтажных работ производится отделка ванной комнаты, чаще всего дорогостоящая, нарушать которую вам не захочется ближайшие 10-15 лет. Все провода, электроустановочные изделия, приборы и расходные материалы должны быть качественными, заводского изготовления, с гарантией.

Минимум, который необходим для устройства вытяжки:

Галерея изображений

Фото из

Рекомендуем выбирать модель, соответствующую следующим требованиям: производительность – не менее 25 м³/ч, уровень шума – до 40 дБ, степень защиты – IP34 и выше. По размерам он должен подходить отверстию в вентиляционный канал

Тип выключателя подбирается в зависимости от выбранной схемы, теоретически подходят обе разновидности. Обратите внимание также на марку, степень защиты, способ монтажа. Важен и дизайн – прибор будет находиться на видном месте

Лучший вариант – кабель ВВГ трехжильный с сечением 2,5 мм для надежности, хотя достаточно и 1,5 мм. Не рекомендуем покупать провода без условных обозначений от неизвестного производителя, так как на первом месте всегда безопасность

Для подключения слаботочных осветительных систем или вентилятора можно смело использовать пластиковые самозажимные клеммы в прозрачном корпусе. Модели Wago серий 2273 или 773 невелики по размеру и умещаются даже в подрозетнике

Осевой бытовой вентилятор с таймером или без него

Одноклавишный или двухклавишный выключатель

Трехжильные провода с водонепроницаемой изоляцией

Клеммы Wago для соединения жил

Если вы решили обжимать жилы гильзами, то заранее подготовьте и клещи, и гильзы. А вот пайку проводов используют все реже из-за сложности и продолжительности самого процесса.

Также из техники может потребоваться строительный пылесос, а из материалов – герметик.

3 этап — выполнение процесса подключения

Начать следует с установки вентилятора. Заранее протягиваем провода по каналам – от выключателя к вытяжке и местам установки светильников. Для защиты все кабеля, расположенные в пространстве санузла, можно заключить в гофрированные изоляционные трубы.

Чтобы не экспериментировать с различными способами установки, предлагаем выбрать модель вентилятора, соответствующую по размерам отверстию в вентиляционную шахту или чуть больше его – для накладных моделей

Вентилятор или «садят» на саморезы (дюбеля), или фиксируют на герметик. В первом случае его легче демонтировать, но при установке можно повредить облицовку, если она уже сделана.

Порядок работ:

1. Откручиваем у прибора декоративную панель, снимаем ее вместе с антимоскитной сеткой.
2. Располагаем кабель в шахте так, чтобы он не препятствовал циркуляции воздуха, удаляем гофру с концов проводов.
3. Выводим питающий кабель в специально предназначенное отверстие.
4. Устанавливаем вентилятор на место, закручиваем саморезы.

Перед креплением декоративной панели производим подключение.

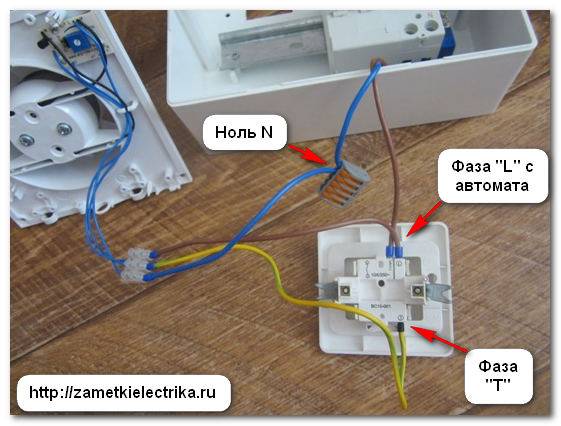

Вариант присоединения жил к клеммнику вентилятора «Эра». На клеммы L и N подается напряжение 220 В, а клемма T необходима для управления таймера – «фаза» соединяет ее с выключателем

Финишный шаг – монтаж декоративной крышки путем закручивания крепежного винта. В результате все провода должны быть замаскированы в приборе или в стене.

Жилы выключателя присоединяем согласно выбранной схеме, обозначения на схемах традиционны.

В вентиляторе расклад жил следующий:

• красная — клемма L;
• синяя — клемма N;
• желто-зеленая — Т или LT.

Рекомендуем детальнее ознакомиться с в электрике.

Что советуют не делать опытные электрики?

Во-первых, не подключать вентилятор в ванной напрямую к лампочке. Тогда вы лишите себя комфорта – вентилятор будет работать всегда только при включенном свете, в том числе, и когда вы принимаете ванну.

Во-вторых, не рекомендуют все-таки устанавливать выключатель внутри помещения. Если проект потребует подтверждения в соответствующей инстанции, вы его просто не получите.

В-третьих, не советуют применять сложные электроустройства и всевозможные датчики. Они часто ломаются по причине высокой влажности, занимают место на стенах и выглядят не очень эстетично. Чем проще приборы и подключение – тем меньше с ними проблем.

Выводы и полезное видео по теме

Подробно о монтаже вытяжки простым языком:

Нюансы установки на кафельную плитку:

Инструктаж по применению клемм Ваго:

Рекомендации по выбору вентилятора, тестирование:

Если вы запланировали произвести ремонт в ванной комнате своими силами, включая обновление осветительной системы, то установка вентилятора покажется вам делом несложным и быстрым. Главное – на старте определиться с режимом работы вытяжки, выбрать надежную модель и правильно произвести подключение к одно- или двухклавишному выключателю.

Помните: какую бы схему вы ни предпочли, монтаж следует выполнить согласно общепринятым требованиям и правилам безопасности.

Подключение таймера вытяжного вентилятора в санузле

Один из наиболее простых и удобных способов оптимизации работы вытяжного вентилятора в санузле – это использования таймера.

Принцип работы этого устройства следующий: После включения света, вытяжной вентилятор запускается не сразу, а лишь спустя минуту, после же выключения освещения, он продолжает работать еще пять минут.

Зачем нужен таймер для вентилятора санузла ?



Основная функция принудительной вентиляции туалетов и ванных комнат заключается в уменьшении влажности воздуха, попутно решается еще ряд задач, вроде удаления запахов. Достаточно подробно, о том зачем нужен вытяжной вентилятор, какие они бывают, как и какой прибор лучше выбрать, мы рассказывали ЗДЕСЬ.

Зачастую, вытяжной вентилятор включается или вместе с освещением, или отдельной клавишей выключателя, при входе в санузел, и так же выключается после ухода.

И вот представьте, вы приняли душ, выключили воду, вытерлись полотенцем, навели небольшой порядок в санузле и вышли, выключив свет и соответственно вентилятор. При этом помещение полностью проветрится не успевает, вот здесь и приходит на выручку таймер санузла, который продолжает принудительно вытягивать влажный воздух еще 5 минут, после вашего ухода.

Если же вы зашли в санузел кратковременно и не пробыли там минуты, вентилятор не включится, ведь необходимости в его работы при таких условиях обычно нет.

Как видите, таймер санузла – достаточно полезный прибор, который серьезно улучает эффективность работы вентилятора.

Подключение таймера санузла

В качестве примера подключения мы используем популярный таймер Гранит-БЗТ-300-СУ от компании Ноотехника. Работать он будет в паре с вытяжным вентилятором S&P Silent 100.

Сам прибор достаточно компактный, вы можете видеть его на изображении ниже. Максимальная мощность подключаемого к нему вентилятора не должна превышать 300Вт.

Как видите, для подключения у таймера есть сразу шесть контактов, которые при монтаже задействованы все. И хотя выглядит это довольно пугающе, ничего сложного здесь нет, особенно если разобраться в схеме подключения.

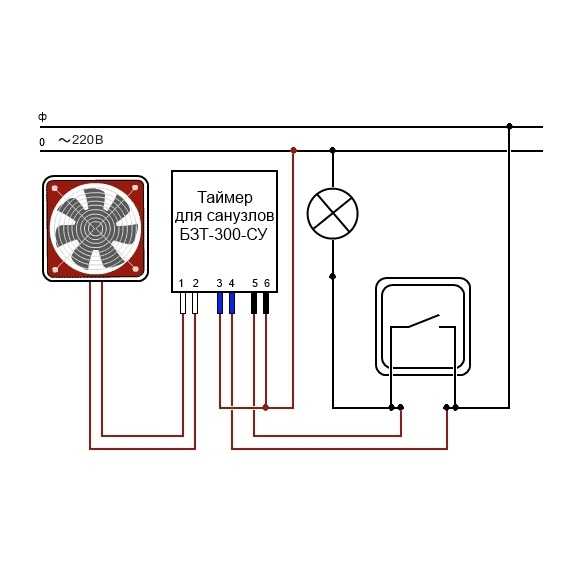

Схема подключения таймера санузла



К БЕЛОЙ паре проводов подключается вытяжной вентилятор (соблюдать полярность здесь не нужно)

К КРАСНОЙ паре проводов подводится фаза и ноль, которые не разрываются выключателем (Это очень важно!)

К ЧЕРНОЙ паре проводов подключается питание освещения (Фаза разрывается выключателем света)

Самое важное в этой схеме это то, что для правильной работы таймеру (а значит и вытяжному вентилятору) требуется подводить две питающих линии, одна параллельная освещению от выключателя, вторая переменный ток 220В. Схема электропроводки при это выглядит следующим образом:

Схема электропроводки в санузле для вентилятора с таймером



Как видите, до вытяжного вентилятора необходимо прокинуть трехжильный кабель.

Теперь, зная схему подключения, можно переходить непосредственно к монтажу.

Монтаж таймера вытяжного вентилятора

Итак, первое, что необходимо сделать, это отключить подачу электричества к месту монтажа соответствующим защитным автоматом в электрическом щитке.

Теперь подготавливаем таймер к подключению по схеме, указанной выше. Так как провода у прибора многожильные, удобнее всего для монтажа воспользоваться зажимными клеммами WAGO.

В первую очередь соединяем один красный и один черный провод вместе, помещая их в одно гнездо клеммы – это будут контакты для подключения общего нуля.

Теперь подключаем таймер к питающему кабелю, согласно схеме. Должно получится вот так:

КРАСНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ

ЧЕРНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ, идущей с выключателя

ОБЪЕДИНЕННЫЕ КРАСНЫЙ И ЧЕРНЫЙ провода — подключаем К ОБЩЕМУ НУЛЮ

Оставшиеся ДВА БЕЛЫХ провода, подключаются непосредственно к вытяжному вентилятору.

Так как провода достаточно короткие, их необходимо нарастить.

Подробно об установке вытяжного вентилятора, мы уже писали ЗДЕСЬ. Сам таймер, чаще всего, прячется за вентилятором, в вентканале.

После завершения подключения таймера и установки вентилятора, можно включать подачу электричества и проверять работу таймера. На этом подключение завершено.

Если вы знаете другие способы оптимизации работы вытяжного вентилятора, обязательно напишите об этом в комментариях к статье, кроме того смело задавайте свои вопросы о работе или подключении таймера, постараюсь оперативно всем ответить.

HVACQuick — How To’s — Электропроводка: 1 вентилятор на 2 ванны с 1 таймером FD60EM на ванну с сайта HVACQuick.com

См. Архив справа для получения дополнительных статей! В этом руководстве основное внимание уделяется приложениям, в которых один вентилятор для ванны вентилирует 2 (или более) ванных комнаты и в каждой ванной комнате имеется 1 электронный таймер FD 60EM. 2 таймера подключены параллельно. Эксплуатация: Два электронных таймера FD 60EM подключены параллельно, так что любой из них включает общий удаленный вентилятор. Оба таймера должны быть выключены (время истекло), чтобы вентилятор должен быть выключен. Схема: На приведенной ниже схеме показана наиболее распространенная схема подключения двух таймеров. Обратите внимание, что каждый из электронных таймеров подключен как к горячему, так и к нейтральному проводу. Самая распространенная ошибка, которую мы видим с этими таймерами, заключается в том, что нейтраль не подключена к таймерам. Неиспользуемый красный/желтый провод на каждом таймере закрыт. Архив статей Защита от радона Запуск вспомогательного вентилятора с помощью выключателя тока Тихая вентиляция кухни Правильный выбор вентилятора для ванной комнаты Использование встроенного вентилятора серии FR Вентиляция нескольких ванных комнат с 1 вентилятором Вентиляторы для всего дома Нагнетательные вентиляторы осушителя (жилые помещения) Электропроводка: 1 вентилятор и 2 таймера FD 60EM Электропроводка: 1 вентилятор на 2 ванны с 1 выключателем на ванну Электропроводка: Стандартные катушки реле 120 В Охлаждение сервера/электроники Насосы ACT — экономия денег, воды и энергии Системы мгновенного горячего водоснабжения ACT и Laing Герметизация воздуховодов Канальные вспомогательные вентиляторы Обертка Stego для герметизации подвальных помещений

Схема предоставлена ​​компанией Systemair Inc. Список деталей: Помимо стандартных элементов ОВКВ и электропроводки, вам потребуются 2 таймера FD 60EM. Просто как тот. Таймеры:    Электронные таймеры Как всегда, если вы хотите задать дополнительные вопросы по этой или другим техническим темам, позвоните нам по телефону 877-711-4822-9.-5 по тихоокеанскому времени. Живые люди для технической и коммерческой поддержки — Интернет прежде всего! Заявление об отказе от ответственности: Рекомендации и информация, предоставляемые через наших представителей, проверяются на удобство использования и соответствие большинству кодов. Однако вы, как пользователь, несете ответственность за проверка соответствия местным нормам и стандартам и обеспечение безопасной установки. Хотя HVACQuick.com может нанимать и использовать профессионалов, их советы не предназначены для заменяет профессиональные инженерные услуги. Это ответственность клиента нанимать и удерживать подходящих специалистов в области инженерии и архитектуры по мере необходимости.

электрический — Переключатель таймера вентилятора работает только при выключенном соседнем выключателе освещения

Не полный ответ, а немного больше, чем комментарии, и, надеюсь, начало полного ответа:

Земля против нейтрали

В общем, заземление и нейтраль должны быть разделены во всех выключателях, розетках, приборах и т. д. Однако есть исключение для интеллектуальных выключателей, таймеров и т. д. при условии:

• Если устройство может использовать нейтраль и нейтраль доступна, использует нейтраль.

Другими словами: Ленивое подключение земли для экономии 1 минуты возни с нейтралью не считается.

• Устройство рассчитано на очень малый ток.

К сожалению, в техпаспорте, который я нашел, подтверждается проблема с нейтралью/землей, но не указывается ток, используемый при работе. Вероятно, потому, что это было настолько мало, что было незначительным с точки зрения общего энергопотребления. Я предполагаю, что это что-то вроде 10 мА, то есть, если вы используете его час в день, вы будете использовать менее 1 кВтч в год. Я ожидаю, что использование в режиме ожидания (ожидание включения) будет намного меньше. Это важно по двум причинам, связанным с безопасностью: при установке в цепи с защитой GFCI, что, вероятно, имеет место в ванной комнате (хотя обычно это не требуется для вентиляторов и освещения), тогда потребляется слишком много тока

над землей вместо нейтрали отключит GFCI; и вы хотите свести фактический ток, протекающий по проводам заземления, к минимуму из общих соображений безопасности.

• Устройство должно быть разработано и испытано на соответствие требованиям UL (или аналогичным требованиям).

Спроектировать устройство, которое слишком много тока на землю, несложно. Гораздо сложнее разработать устройство, которое функционально использует землю, сохраняя при этом очень низкое потребление тока.

Это устройство соответствует спецификациям. Но вы не следовали указаниям, потому что у вас есть нейтраль. Что подводит нас ко второму пункту:

Нейтраль в распределительных коробках

Новые установки переключателей, за некоторыми исключениями, должны иметь нейтраль в каждой распределительной коробке. Это упрощает установку интеллектуальных выключателей, добавление розеток рядом с выключателями и многое другое. Однако в старых домах (по предыдущим версиям NEC) разрешалась петля переключения с горячий и переключенный горячий но без нейтрали. (У меня есть такие в моем доме 1950-х годов.) Петля переключателя — ловкий трюк — он позволяет вам использовать два провода для подключения переключателя вместо трех проводов. Это означает, что в типичном доме вы можете обойтись без двухжильного кабеля для почти при каждом подключении 120 В. Горячий/нейтральный для розеток. Горячее/горячее переключение для коммутаторов. Единственным исключением являются 3-позиционные переключатели, для которых требуется горячий или переключаемый горячий или нейтральный плюс два контакта .

Использование 2-жильного кабеля почти везде экономит деньги строителей. До недавнего распространения интеллектуальных переключателей, таймеров (некоторые более старые таймеры были чисто механическими, некоторые электромеханические таймеры действительно нуждались в нейтральном положении), датчиков движения, датчиков влажности и т. д., у них действительно не было недостатков. На самом деле, если нейтраль не нужна и просто закрыта для будущего использования, то нет никакой разницы в ее наличии (за исключением будущего использования ).

Поэтому довольно часто приходится открывать распределительную коробку, чтобы установить новый модный переключатель, и находить нет нейтрали . Можно даже найти без заземления , но это гораздо реже и имеет больше решений , чем без нейтрального . Таким образом, было сделано исключение для , согласно закону , позволяющего определенным типам переключателей использовать землю, когда нейтраль недоступна.

Однако во многих случаях, особенно в ванных комнатах, где цепь может подключаться к питанию освещения (иногда нескольких комплектов), вентилятора, розеток (либо в той же коробке, либо в другом месте в ванной) и т. д., будет пучок нейтралей , и никаких проблемных шлейфов переключения. В основном горячие и нейтральные приходят и разделяются на различные устройства. Однако, если некоторые из этих устройств не находятся в одной коробке, то вместо того, чтобы соединять одно устройство с другим, все нейтрали соединяются в одну большую проволочную гайку (или даже в две, если нейтралей достаточно). Каждому переключателю (старого «тупого» типа) нужен только горячий (линейный, входящий) и горячий (нагрузочный, исходящий) переключатель, но не нужна нейтраль.

Например, при входящем питании, двух выключателях, исходящем питании в розетку в другой коробке, получится 4 белых нейтрали, соединенных вместе. Решение проблемы нейтрали в этом случае на самом деле очень простое: открыть гайку 4-го нейтрального провода, добавить 9-ю.0262 пятый белый нулевой провод и подключите этот провод к новому выключателю. Обратите внимание, что в некоторых случаях, либо из-за емкости, либо просто для того, чтобы убедиться, что она в хорошем состоянии, рекомендуется заменить проволочную гайку.

Остается исходная проблема: Почему таймер зависит от другого переключателя?

Я подозреваю, что здесь что-то не так. Начнем с того, что был «лишний» провод заземления. Такого нет. Это означает, что он либо никогда не был подключен должным образом, либо со временем ослаб. значит может быть других проводов , которые никогда не были подключены должным образом. Что действительно вызывает вопросы о состоянии всех проводов в коробке , кроме , прекрасного пучка белых нейтралей.

Для устранения проблемы с сердечником потребуется выяснить каждый провод в коробке. Более конкретно:

• Если нет настоящей петли переключения, все белые должны быть нейтральными и все соединены вместе. Так что эту часть легко проверить.
• Все заземления должны быть соединены вместе и/или с коробкой, если коробка металлическая.
• Определить входящий горячий (почти определенно черный). Проследите, куда он идет, и, провод за проводом, определите каждый «горячий», «горячий» коммутатор и «путешественник» (если есть какие-либо 3-позиционные переключатели).
