Посудомоечная машина подключение к водопроводу: Подключение посудомоечной машины к водопроводу и канализации

Как грамотно подключить посудомоечную машину к канализации и водопроводу. Правильное подключение посудомоечной машины к водопроводу

Содержание

Размещение посудомоечной машины

Место для установки ПММ выбирают ещё до покупки аппарата. Если это ниша, то замеряют её габариты, чтобы посудомойка могла свободно в ней поместиться. Другие возможные размещения – в кухонную мебель: под столешницу, мойку, варочную панель. Критерии, по которым определяют оптимальное расположение машины:

• расстояние до коммуникаций водоснабжения и канализации – в пределах 1,5 м;
• близость, доступность розетки с заземляющим контактом и достаточной мощности;
• нахождение рядом с мойкой и стиральной машиной.

Если ПММ относится к разряду компактных моделей, её можно установить прямо на столешнице, недалеко от посудной раковины. Такой вариант хорош, когда кухня тесная, а свободных ниш нет. При этом о канализации можно не беспокоиться: сливной шланг просто опустить в мойку.

Встроенная ПММ на кухне

Второй аспект рационального размещения ПММ – навесить в подручном месте шкафы для посуды. Процесс очистки столовых приборов ускорится, если операции по удалению с тарелок остатков пищи, загрузка чашек в моечную камеру, раскладка готовых к применению предметов будут выполняться с одного рабочего места.

Подсоединение к водопроводу

Подключение посудомоечной машины к водопроводу происходит при помощи штатного шланга, который также находится на задней стороне корпуса. Его легко узнать по довольно большой насадке. Это блокиратор перелива. Он нужен для корректной работы и удалять его не рекомендуется.

Заливной и сливной шланги прикреплены сзади

Теперь о том, к какой воде подключать посудомоечную машину. К горячей можно подсоединяться только в одном случае — если ваш агрегат поддерживает такую функцию (указано в описании) и у вас нет на ГВС счетчика. Во всех остальных лучше заливать в машинку холодную воду. Главный мотив подключения к ГВС — экономия электричества. Если вода горячая, ее не надо греть. Это так, но у такого решения есть минусы:

• Горячая вода несет большее количество загрязнений, чем холодная и ваша машинка быстрее выйдет из строя.
• Температура ГВС часто превышает допустимые для оборудования пределы. Это снова сокращает срок эксплуатации оборудования.
• Если счетчик на ГВС стоит, экономия получается совсем небольшая. Минусы явно перевешивают.

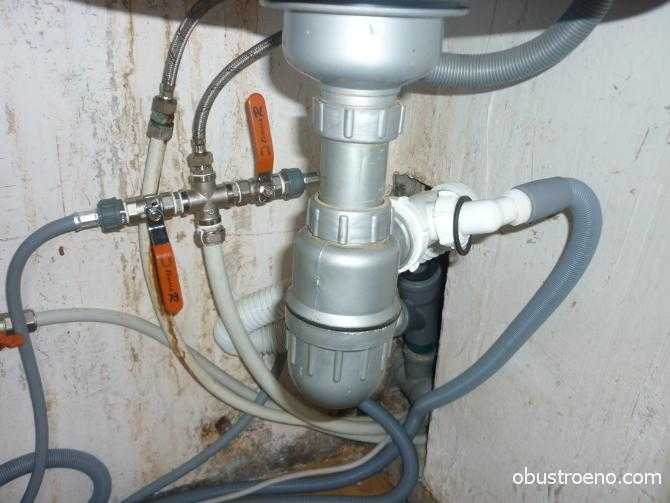

Пример подключения к водопроводу

Подключится к водопроводу можно в любой точке, где есть разъемное соединение. Например, в том месте, где подключается гибкий шланг на мойку. Его откручивают, ставят тройник, потом шаровый кран (или тройник с шаровым краном сразу). На ту часть, которая с краном подключается посудомоечная машина, на второй выход — гибкий шланг к смесителю мойки.

Требования к источнику питания

Основная потребляемая мощность в машине сосредоточена в трубчатом электрическом нагревателе – ТЭН. Величина нагрузки аппарата указывается на корпусе ПММ и в паспорте на бытовой прибор. Если машина потребляет 2 кВт, розетка должна выдерживать силу тока в 16 А, а её расположение и устройство должны удовлетворять таким условиям:

1. Открытый доступ для включения, отсоединения штепсельной вилки ПММ. Нельзя располагать розетку за корпусом машины: только справа или слева.
2. Размещение для встроенной модели – выше столешницы (90 см от пола) или в соседней тумбе. В обоих случаях расстояние до мойки 0,5–1 м. Для отдельностоящих ПММ рекомендованная высота закрепления розетки на стене – 40–90 см, а минимальная – 20.
3. Монтаж отдельной линии от квартирного электрощитка. Используют кабель с медными проводниками сечением 2,5 мм² и заземляющей жилой – её изоляция окрашена в двойной жёлто-зелёный цвет.
4. Подключение к электросети выполняется через устройство защитного отключения (УЗО) и автоматический выключатель на 16 А, чтобы обезопасить людей от токов утечки (30 мА) и короткого замыкания. Вместо двух приборов можно поставить один, который их заменит – дифференциальный автомат с теми же параметрами.

Подготовительные работы

Для подключения необходимо иметь инструменты:

• набор отверток;
• разводной ключ;
• лента изоляционная.

Необходимые инструменты

Также нужно приобрести материалы:

• сифон — эта деталь должна быть оснащена штуцером;
• лента для гидроизоляции;
• тройник металлопластиковый или латунный;
• кран шарового типа (как и тройник – из металлопластика или латуни).

Желательно приобретать детали из латуни или металлопластика. От силуминовых изделий лучше отказаться – они могут рассыпаться на части при эксплуатации.

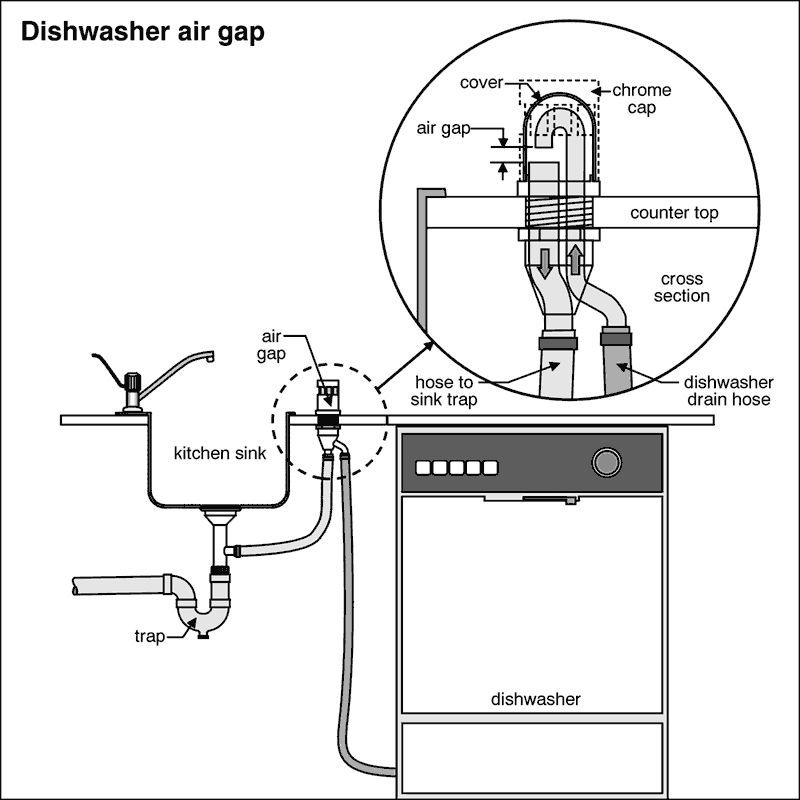

Схема подключения посудомойки к сетям

Следует обратить внимание на гидроизоляционную ленту. Она должна быть тонкой и качественной. За счет этого она будет легко заворачиваться в резьбу. Не стоит заменять ее изоляционной лентой – она не предназначена для этих целей и со временем образуется течь.

Подключение аппарата к водоснабжению

Прежде всего нужно определиться с тем, какая вода будет потребляться посудомоечной машиной. Вариантов 3: горячая, холодная, совместный источник. Сам монтаж несложен, если мойка рядом.

Подключение к водопроводу

Точка примыкания

Конструкция посудомойки предполагает подключение машины к холодной воде: на это указывает ТЭН, вмонтированный в моечный аппарат. Из-за постоянного удорожания электроэнергии возникает вопрос – не подключиться ли к горячей магистрали, чтобы сэкономить на киловатт-часах. Чтобы понять, что лучше, нужно оценить достоинства и минусы каждого варианта, видеть их особенности:

1. Шланг заливочный для подсоединения к магистрали. Синим цветом маркируются рукава для пропуска холодной воды, красным – горячей. Есть и универсальные – они отмечаются сине-красной полосой. Пренебрегать различиями в исполнении шлангов нельзя: существует риск, что изделие не выдержит высокой температуры.
2. Подключение к горячей магистрали кажется целесообразным из-за возможной экономии электроэнергии. Полоскание будет выполняться также нагретой водой, что способствует быстрой сушке посуды.
3. Причины отказаться от подсоединения к горячей трубе: температура, на которую рассчитаны детали ПММ, не должна быть выше 60ºС. В магистрали нередко это значение превышается, что идёт не на пользу технике, создаёт опасность для потребителя. Программы с режимом 50ºС могут стать недоступными к применению. Качество горячей воды всегда хуже: холодная считается питьевой и очищается до соответствующих санитарных норм.

Изготовители предлагают модели ПММ с подключением к горячей и холодной воде. Чтобы в этом убедиться, следует заглянуть в технический паспорт посудомоечной машины или посмотреть на заднюю стенку аппарата: там должно быть два входа для подключения шлангов. Большинство же моделей ПММ по всему миру выпускаются под пользование холодной водой. Такой вариант присоединения и рассматривается дальше.

Монтаж водораспределительной арматуры

Близость аппарата к мойке обеспечивает простое подключение: в месте присоединения гибкого шланга от смесителя к магистрали вкручивается тройник с двумя отводами и краном. Если фильтр грубой очистки воды конструкцией посудомоечной машины не предусмотрен, его встраивают сразу после вентиля. К штуцеру на выходе из фильтровальной системы подсоединяется заливной шланг машины с вмонтированным в него устройством «Аквастоп».

Монтаж арматуры выполняется в следующем порядке:

1. Перекрыть кран на квартирном стояке холодной воды.
2. Отсоединить от трубы гибкий шланг смесителя, вкрутить на его место тройник с вентилем.
3. Подключить к одному отводу рукав смесительного устройства, а к другому – фильтр и заливной шланг ПММ.

Когда около мойки не нашлось места для посудомойки, потребуется удлинить гибкий водопровод за счёт наращивания его дополнительным рукавом, но не больше, чем на 4 м. Соединение шлангов производится с помощью трубки с двумя хомутами. При удалённости машины от точки подключения ≥4 м прокладывают жёсткий участок водопровода.

Подключение ПММ к коммуникациям

Чтобы машина заработала, необходимо обеспечить подачу электричества и холодной воды, а также обустроить слив использованной жидкости в канализацию.

Если отдельная розетка для ПММ установлена во время ремонта, первый этап можно пропустить, однако два следующих выполняются в процессе подключения в любом случае.

Этап #1 – монтаж отдельной розетки

Удлинителем, вставленным в общую розетку, фильтром или тройником пользоваться не рекомендуем.

Подобные «посредники» могут не выдержать нагрузки, выйти из строя или даже расплавиться. Обязательно потребуется отдельное электроустановочное изделие «евро» стандарта, с заземлением и высокой степенью защиты от влаги.

Блоки встроенных в стену или накладных розеток устанавливают в удобных для использования местах: над столешницей или под ней, но с легким доступом

Слишком близко от пола закреплять розеточный блок не советуют – во время протечки вода может попасть внутрь изделия. Минимальное расстояние от напольного покрытия – 15-20 см.

Это актуально для встраиваемых моделей, когда розетку располагают на стене за корпусом посудомойки. Для отдельностоящих агрегатов обычное расположение – на расстоянии 40-90 см от пола.

Кроме розетки потребуется провод, лучше в негорючей изоляции и с сечением, рассчитанным на повышенную нагрузку. Подходящий вариант – медный 3-жильный провод ВВгнг 3*2,5.

Зачищенные от изоляции концы проводов вставляют в клеммы, закручивают винтами или закрепляют защелками. Для провода заземления, который можно узнать по желто-зеленой изоляционной пленке, предназначена отдельная клемма

Установка розетки с заземлением относится к элементарным бытовым умениям, поэтому многие справляются с ее монтажом самостоятельно. Однако если навыков не хватает, лучше все работы по электрообустройству доверить специалисту.

От розетки провод тянется к электрощиту, где установлен отдельный автоматический выключатель. Аналогичные автоматы рекомендуется предусмотреть на каждый мощный бытовой прибор – при необходимости не придется отключать всю «кухонную» линию.

Образец подходящего по параметрам автоматического выключателя для линии, проведенной к посудомойке. Номинальный ток – 16А, вр/ток хар-ка – С, класс токоограничения – 3

Даже если вы теоретически знаете, как установить выключатель на дин-рейку, выполнять все электротехнические работы в щитке должен представитель УК или другой обслуживающей организации.

После окончания монтажа необходимо проверить, как работает розетка. Для этого включают автомат и вставляют в розетку вилку простейшего прибора, например, настольной лампы.

Этап #2 – обеспечение подачи воды

Чтобы машину можно было использовать в любое удобное время, следует шланг подачи воды присоединить к трубе или гибкой подводке резьбовым соединением посредством тройника или переходника.

Легче всего совершить врезку в сеть, если посудомойка размещена по соседству от раковины со смесителем. Гибкую подводку окручивают, вместо нее устанавливают тройник

Длина шланга подачи воды – 1-1,5 м. Именно на таком расстоянии от магистрали производители рекомендуют устанавливать посудомойку, чтобы она функционировала правильно.

Порядок действий:

• откручиваем гибкий шланг смесителя от трубы;
• присоединяем тройник с размерами ½ дюйма «мама» и «папа» по прямому отрезку, с ¾-дюймовым отводом сбоку и краном перекрытия воды;
• для герметичности соединения используем фум-ленту или другой уплотнитель;
• патрубок ¾ дюйма выводим в удобное для присоединения шланга направление;
• прикручиваем гибкую подводку на отвод ½ дюйма и шланг посудомойки на боковой отвод;
• тестируем подачу воды, при необходимости подтягиваем соединения.

В зависимости от того, насколько далеко находится машина от мойки, выбирается тот или иной способ подключения.

Галерея изображенийФото из Если вместо одной посудомойки нужно подключить несколько устройств, которым необходима подача холодной магистральной воды, используют коллектор и набор переходниковБывает, что машину устанавливают далеко от мойки, но вблизи от трубы с холодной водой. Тогда тройник с отсечным краном врезают в магистраль, и вода поступает сразу в посудомойкуЧтобы не вырезать отрезок трубы, используют ремонтную обойму. Ее затягивают болтами на участке врезки, затем сбоку высверливают отверстие, монтируют кран и прикручивают шлангИспользование гибких шлангов не всегда целесообразно, поэтому, если машина установлена далеко от магистрали, осуществляют подводку воды наращиваем трубыПрименен коллектор для нескольких подключенийПравильная врезка в пластиковую трубуНа стальную трубу установлен тройникВыполнено наращивание пластиковой трубы для посудомойки

Все способы функциональны и по-своему хороши, поэтому решать как своими руками подключить новую посудомоечную машину, придется владельцам агрегата исходя из конкретных условий.

Детали для подключения продаются в магазинах сантехники, поэтому проблем с приобретением тройников, коллекторов, уплотнителей возникнуть не должно. Старайтесь не экономить на деталях и выбирать пусть более дорогие, но качественные узлы и прокладки.

Особенности подключения компактных устройств

В инструкции мини-посудомоек отмечен способ установки без стационарного присоединения к коммуникациям.  Перед мойкой шланг подачи воды надевают на носик смесителя, а сливной шланг опускают в раковину.

Отсутствие постоянного подключения актуально только в одном случае – если посудомойку приходится часто переставлять на другое место или перевозить в другой дом, например, на дачу

Некоторые используют такой способ, однако он таит в себе неудобные моменты:

• приходится каждый раз проделывать лишние действия;
• шланги лежат на видном месте и портят общий вид;
• из-за частого подключения/отключения места соединений быстро разбалтываются и изнашиваются;
• сильный напор воды может «выбить» шланг из раковины, в итоге произойдет потоп;
• мойка остается занятой, пока происходит процесс мытья и ополаскивания посуды.

Следовательно, для надежности лучше выбрать определенное место для установки и обеспечить постоянное герметичное подключение.

О подключении к горячему водоснабжению

Возможность подключения к обоим трубопроводам – с горячей и холодной водой – покупатели рассматривают как полезную опцию и даже готовы переплатить за «полезное» дополнение.

Однако существует немало причин, по которым не стоит «экономить» на разогреве машины и использовать горячую воду:

• по составу горячая вода бывает хуже холодной;
• электронный блок «вылетит», если температура воды в сети будет выше, чем запрограммировано;
• при централизованной подаче горячую воду часто отключают.

Сама экономия также ставится под сомнение. Современные модели и так считаются довольно экономными, учитывая небольшое потребление электроэнергии.

А с применением горячей воды некоторые узлы могут раньше времени выйти из строя, и придется значительную сумму потратить на ремонт.

Предполагает ли двойное подключение ваша посудомойка, можно выяснить, изучив инструкцию и схемы подключения. На задней стенке машины находятся два шланга подачи воды вместо одного

Грубейшей ошибкой считается подсоединение горячей магистрали к устройству, рассчитанному исключительно на подачу холодной воды. Детали машины не выдержат высокой температуры и быстро сломаются.

Этап #3 – устройство слива в канализацию

Отвод стоков – необходимое условие правильной работы посудомойки, для этого предусмотрен сливной шланг.

Существует два способа присоединения его к канализационной магистрали:

• напрямую в трубу посредством резиновой муфты;
• через сифон, расположенный под мойкой.

Второй вариант наиболее удачный, так как сразу решает все проблемы: устраняет запахи, предохраняет от обратного тока жидкости, создает необходимое давление в трубе, защищает от протечек.

Придется приобрести новый сифон, если старый не рассчитан на подключение бытовых приборов, и продумать расположение сливного шланга.

Галерея изображенийФото из Патрубки для подключения шлангов посудомойки или стиралки присоединяются сбоку (или с двух боков) сифона, имеют коническую форму для удобного накручивания и затяжки хомутовЧтобы предотвратить обратный отток жидкости, шланг необходимо приподнять над полом на 40-50 см. При подключении через тройник сделать это можно с помощью пластикового упораЕсли под рукой нет специального пластикового приспособления, а шланг достаточно жесткий, можно на время сделать произвольную петлю, приподняв ее вверх. Но это ненадежный вариантЕсли машина расположена далеко от канализационной трубы или сифона, придется удлинить шланг. Для этого берут другой шланг такого же диаметра и присоединяют его раструбным способом, закрепляя хомутамиСифон с дополнительным патрубкомПластиковая вставка для подъемаЗащитная петля из шлангаНарощена необходимая длина сливного шланга

Чтобы одновременно соблюсти герметичность соединений и нормальное, без разрежений, давление в магистрали, при прямом подключении (без гидрозатвора) используют «антисифонный» клапан. Это недорогое пластиковое изделие, которое вставляют прямо в прорезь в шланге.

На этом подключение коммуникаций можно считать оконченным. После тестового запуска станет понятным, насколько правильно выполнены соединения шлангов и нужна ли дополнительная герметизация.

Водоотведение от посудомойки в канализацию

Для начала нужно осмотреть водосток из мойки. Снизу к отверстию раковины крепится сифон, через который жидкость перетекает в канализационную трубу. Это наиболее удобное место для организации слива из ПММ. Также на самой водоотводной магистрали устраивают резервный приёмный патрубок для подключения сантехники. Оба варианта пригодны для обустройства точки подсоединения слива из моечного аппарата.

Подключение через сифон мойки

Может оказаться так, что доступным местом для присоединения будет участок канализации без отводов. Тогда понадобится переделка:

1. Найти стык на магистральной трубе, сделать разъём удалением одного элемента.
2. Вставить в образовавшийся промежуток тройник и добрать длину дополнительной вставкой.
3. Загерметизировать новые стыки.

Изучаем инструкцию перед установкой

Инструкцию, как подключить посудомоечную машину, изготовитель прилагает к каждому комплекту. Важность исполнения пунктов руководства заключается в том, что на посудомойку устанавливается производителем гарантия 12 месяцев.

Неправильно выполненный монтаж моечного оборудования, противоречащий требованиям инструкции, лишает права владельца техники на ремонт или полную замену на новый агрегат в случае поломки машины в течение гарантийного срока.

В инструкции покупатель может найти рекомендации, как самостоятельно произвести подключение посудомоечной машины к канализации и водопроводу. В руководстве изложены необходимые технические параметры, касающиеся коммуникаций. Это напряжение в электросети, рабочее давление холодной воды в трубе и пр.

В сопроводительной документации производитель публикует схемы подключения для квартиры и частного дома, отображающие этапы монтажа моечной техники в кухонном помещении.

Подведение электричества

Как было отмечено ранее, запитывать посудомоечную машину необходимо из расположенной в непосредственной близости розетки. Значение силы тока в ней не должно быть меньше 16 ампер. Кроме того, розетка должна быть оснащена заземлением.

По причине того, что современные посудомойки обладают высоким значением мощности, проводка в квартире или доме должна быть рассчитана на такие проходящие нагрузки. Чтобы не допустить постоянного выбивания пробок необходимо позаботиться о приобретении электропроводки с подходящим сечением жил. Идеальный вариант — выполнить расчет сечения кабеля и, основываясь на эту информацию, выбрать подходящие провода.

Оптимальным для подключения посудомойки принято считать медный кабель, имеющий сечение не меньше 2 миллиметров.

Проводить электричество следует от щитка, либо от распределительной коробки. При это обязательным этапом работы становится установка защиты линии при помощи автоматического выключателя.

Ни в коем случае нельзя подключать технику без заземления, так как правильно подключить посудомоечную машину к канализации можно лишь с соблюдением требований электробезопасности.

Когда в розетку уже подключены другие электроприборы, к примеру стиральная машина, осуществлять подключения еще и посудомойки нельзя. В такой ситуации может возникнуть перегрузка, которая в лучшем случае приведет к выбиванию пробок в щитке. При самом плохом раскладе бытовая техника окажется испорченной.

Монтаж новых коммуникационных труб

Если точка присоединения к водопроводу или канализации находится далеко от посудомоечной машины, придётся прокладывать новые трубы. Трасса и вид крепления выбираются индивидуально применительно к каждому случаю. Этапы строительства:

1. Составляется эскиз с нанесением схемы трубопровода и обвязки его сантехнической арматурой.
2. Размечается трасса от врезки в магистраль до ПММ, в стене штроборезом устраивается борозда под размер трубы – достаточно пропиленовой Ø20 мм.
3. Нарезются отрезки нужной длины до угла или поворота. Следует оставлять запас по 15 мм с каждого торца.
4. Соединить способом пайки трубу и фитинги, зафиксировать на стене водорозетку для ПММ, вкрутить в неё угольник с резьбой под гайку ¾ дюйма шланга подачи воды.

По готовности трубопровода его проверяют на утечки, после чего штробу заделывают. Аналогичным образом, но в нижней части стены прокладывается канализационный водоотвод. При его устройстве выдерживается уклон в сторону слива из расчёта опускания трубы на 1 см с каждым метром длины.

Подготовка

Как всегда, сначала подготовка. Хорошо, когда всё удачно подходит точь-в-точь. Но часто кухонный гарнитур совершенно неподготовлен для установки посудомоечной машины. Проблема решается просто и кардинально – всё равно чем-то придётся пожертвовать: полочками или ящиками. Подготовив место, оценим – чего не хватает для качественной установки:

• Возможно понадобится установка дополнительной перегородки.
• Потребуется дверь-накладка или замена части фасада.
• Иногда требует доработки цокольная планка гарнитура.

В общем часто бывает, что без мебельщика не обойтись – приглашаем, заказываем. Причём у подавляющего большинства из них уже был неоднократный опыт подобных работ. Поэтому фасадную часть гарнитура лучше доверить профессионалам.

Куда и как вывести сток

Следующий этап — подключение посудомоечной машины к канализации. Сливной шланг расположен на задней стенке корпус, он имеет длину порядка 1,5-2 метра. При необходимости его можно дорастить аналогичным такого же диаметра, но общая длина не может быть более 5 метров (точно смотрите в инструкции по эксплуатации). Такое расстояние в могут прокачать насосы, которые работают при удалении воды.

Самый лучший вариант — наличие отдельного вывода канализации. Тогда все просто, в патрубок вставляется резиновая муфта, обеспечивающая герметичную фиксацию гофры, в нее заправляется конец сливного шланга. Если он закрыт заглушкой, ее снимите. Но такой вариант — скорее исключение. Чаще подключают посудомоечную машину через сифон мойки или через вывод в мойку.

Варианты подключения посудомоечной машины к канализации

Если выход канализации чугунный, для герметичного перехода на пластик есть специальные резиновые муфты. Вам нужно будет знать диаметры вашего выхода и пластикового тройника. Соответственно, переходник устанавливается в чугунную трубу. Его надо просто заправить туда без каких-либо дополнительных средств. В муфту вставить пластиковую развилку. В вертикально направленный отвод обычно подключают мойку, в тот что под углом — посудомоечную машину.

У специальных сифонов для подключения посудомоечной машины выход сделан так, чтобы сливной шланг можно было на него натянуть. Для надежности его можно затянуть хомутом.

Подключение посудомоечной машины к канализации должно быть таким, чтобы избежать образования петель и заломов, причем даже тогда, когда все задвинете на место. В то же время, нельзя допустить чтобы гофра подходила с стороны — должен быть небольшой изгиб вверх. Так исключается возможность попадания стоков из сифона или тройника в машинку.

При подключении посудомоечной машины к канализации сливной шланг должен подходить к выводу с изгибом

Для фиксации гофрированного шланга в заданном положении есть специальные пластиковые муфты. Они надеваются на гофру снизу и надежно ее удерживают.

Хомут для фиксации гофры

Присоединение к сливу и монтаж в проём

Подключение сливного шланга ПММ к канализационной трубе можно выполнить через манжету нужного диаметра. При этом изгиб рукава машины находится на высоте 70 см от пола, для чего он крепится к посудомойке на том же уровне. Оставшиеся операции по монтажу:

1. Вставить вилку шнура техники в розетку.
2. Включить аппарат в тестовом режиме. Устранить дефекты, если они проявятся.
3. Закрепить ПММ в подготовленной нише или проёме.

Подключение слива и монтаж в проем кухни

Осталось подключить сливной шланг от ПММ к выходу канализации через переходную манжету соответствующего диаметра.

Не забывайте, что сливная труба должна монтироваться под углом, с расчетом 1см перепада высоты на 1м длины.

А сам сливной шланг иметь изгиб на уровне 70см от пола. Поэтому то он и крепится к верхней части посудомойки, а вовсе не для того, чтобы не болтался.

Осталось подключить моечную машину в розетку и проверить работоспособность всей системы. После чего закрепить в специально подготовленном проеме.

Кстати, некоторые модели, например у Siemens, отличаются нестандартными размерами. Поэтому продумывайте мебель кухни заранее.

При монтаже в проем, не забывайте про металлическую пластину, которую необходимо прибить к нижней части столешницы (у модели от Bosch).

Монтируется эта штука по самому краю и представляет из себя парозащиту, типа экрана. С ней столешница не разбухнет от пара.

Многие почему-то ее выкидывают и заменяют на алюминиевый скотч, закрепляя его как на столешницу, так и на боковые стенки машины.

У Electrolux, вместо этого, в комплекте идет что-то наподобие куска резины, который приклеивается липкой стороной.

После монтажа и подключения, первую мойку следует выполнить без посуды, с применением порошка или специальных таблеток для очистки.

Такая процедура должна уничтожить все бактерии и отложения, образующиеся после длительного хранения в магазине.

Использование сифона и смесителя для примыкания

Близость мойки – самый простой путь для запуска посудомоечной машины. Нет необходимости прокладывать трубопроводы, количество переделок сокращено до минимума. Для новых домов такой подвод коммуникаций – правило. Для подключения бытовой техники оборудуются:

1. Розетка с заземлением, рассчитанная на мощности стиралок и ПММ.
2. Сифон с двумя дополнительными отводами – для СМА и посудомойки.
3. Тройник на холодной трубе под мойкой с кранами и тремя штуцерами: 1 на смеситель, 2 – для бытовой техники.

Когда такой комплектации нет, дополнительную сантехническую арматуру устанавливают самостоятельно.

Подключение к различным сетям

Этап первый — подвод электропитания. Самый простой вариант, как можно подсоединить посудомоечную машину к электропитанию, это включить ее в розетку, которую необходимо специально установить при проведении ремонтных работ в квартире или доме.
Самостоятельное подключение требует соблюдения определенных мер безопасности:

• следует избегать при подсоединении использования тройников и удлинителей, поскольку мощность, которую потребляет прибор, достаточно велика, что может привести к поломке техники и даже вызвать возгорание;
• запрещается подключать посудомоечную машину к розетке, которая предназначается для работы электрической плиты;
• для установки в требуемом месте розетки нужно от электрощита подвести провод диаметром минимум 2 миллиметра. При этом в электрощите монтируют защитный выключатель силой тока 16 А. Данное устройство в случае превышения в сети максимально допустимой нагрузки, автоматически отключает электроснабжение;
• при самостоятельном выполнении работ по подключению посудомоечной машины не следует забывать, что заземление можно обеспечить, если кабель, идущий к розетке, будет трехжильным. Специалисты рекомендуют не заземлять электрические приборы на трубы газоснабжения, водопровода или отопления, поскольку это чрезвычайно опасно.

Как подключить посудомоечную машину к водопроводу, электричеству и канализации

ПРС | Заметки о ремонте | Как подключить посудомоечную машину — порядок работ

Прежде чем приобрести посудомоечную машину стоит определиться с местом установки. Посудомоечные машины бывают самых разных габаритов, отдельностоящие, а также есть модели полностью встраиваемые или частично встраиваемые в кухонный гарнитур. Еще есть компактные модели посудомоек, которые устанавливаются на стол. Планируя установку посудомоечной машины учтите доступность коммуникаций для ее подключения.

Когда Вы купили новую посудомоечную машину возникает вопрос — как ее подключить. Этапы работ по подключению посудомоечной машины делятся на три части: это подключение слива посудомоечной машины, подключение к водопроводу и подключение к электросети.

Как подключить посудомоечную машину к электросети

Для подключения посудомоечной машины к электричеству необходима качественная проводка и евророзетка с заземлением. Работы по монтажу новой розетки лучше доверить специалистам. На случай если в Вашем доме нет возможности сделать заземление, рекомендуется установка устройства защитного отключения. Розетка и проводка под посудомоечную машину должны быть рассчитаны на мощность не менее 16А. Подготовив розетку под подключение посудомоечной машины, переходим к следующим этапам. Непосредственно включение посудомойки в розетку следует отложить на потом, после того как будет смонтирован слив и подсоединение к водопроводу.

Как подключить посудомоечную машину к сливу

Наиболее распространенное подключение слива посудомоечной машины осуществляется с помощью специального сифона под раковиной. Как правило, где появляется посудомоечная машина уже установлена стиральная машина, поэтому приобретается сифон с двумя штуцерами. Если стиральной машины еще нет, то второй штуцер нужно закрыть заглушкой. При подключение сточный шланг плотно надевается на штуцер сифона, после чего слив готов. Важно обратить внимание на следующие детали: шланг слива должен иметь два изгиба — нижний и верхний, своеобразное колено, не дающее воде и запахам из стока попадать в рабочую камеру посудомойки. Не рекомендуется делать сток в мойку, поскольку чем выше приходиться гнать воду сливному насосу, тем больше его износ. Исключением является компактная посудомоечная машина, установленная на столешницу, с такой посудомойкой вывод слива в раковину не принесет вреда насосу.

Как подключить посудомоечную машину к водопроводу

Речь пойдет о подключении посудомоечной машины к холодной воде. Существуют посудомойки с подключением к горячей воде или со смешанным подключением, но они менее популярны, в связи с низким качеством горячей воды, такие модели работают без поломок не достаточно долго, а экономия не всегда получается, ведь стоимость горячей воды по счетчику не дешевле стоимости электричества, которое будет затрачено на нагрев воды для мойки.

Для подключения посудомоечной машины к холодной воде, необходимо перекрыть доступ воды в квартиру, отсоединить от трубы холодного водоснабжения трубу кухонного смесителя и установить тройник. К тройнику на один отвод присоединяем смеситель, а на второй устанавливаем фильтр грубой очистки, шаровой запорный кран и входную трубу посудомойки.

Дополнительно

После подключения посудомоечной машины, важно выровнять ее, подкрутив ножки. Для выравнивания используйте уровень. Теперь можно открыть запорный кран на входе холодной воды в квартиру. Проверив на предмет протечек соединения, можно запускать подключенную посудомойку.

Если подключение посудомоечной машины кажется Вам слишком сложным или Вы просто не хотите тратить время на выполнение данной работы, предлагаем вам обратиться к нам в «Петербургскую Ремонтную Службу». У нас работают опытные мастера, которые быстро подключат посудомоечную машину ко всем необходимым коммуникациям. На все выполненные работы наша компания предоставляет фирменную гарантию.

Вызвать мастера можно круглосуточно по телефону 8 (812) 777-0-777. На сайте Вы можете ознакомиться с прейскурантами на подключение посудомоечных машин и на ремонт посудомоечных машин. При срочном заказе, наш мастер придет к Вам в день приема звонка и выполнит все необходимые работы.

Как запустить линию горячей воды для посудомоечной машины | Главная Руководства

Сесилия Харш Обновлено 1 декабря 2021 г.

Посудомоечная машина требует подачи горячей воды, чтобы тщательно очистить посуду во время цикла мытья. Чтобы установить встроенную посудомоечную машину там, где ее раньше никогда не было, требуется способ подключения посудомоечной машины к существующей линии горячей воды. Вместо того, чтобы разбирать стену или пол, чтобы установить отдельную линию горячей воды для вашей новой встроенной посудомоечной машины, воспользуйтесь советом профессиональных сантехников и установите двойной выпускной/двойной запорный клапан на существующую линию.

Как подключить линию горячей воды к посудомоечной машине

1. 1. Отключить подачу воды

   Отключить подачу воды в том месте, где она входит в ваш дом. Для этого может потребоваться использование ключа счетчика для отключения счетчика воды за пределами вашего дома.

2. 2. Снимите линию подачи воды из крана

   Ослабьте стяжную гайку, крепящую линию подачи воды кухонного крана к оригинальному клапану подачи горячей воды с помощью разводного ключа. Вытяните линию подачи посудомоечной машины из крана и поместите ее в пластиковую миску или маленькое ведро.

3. 3. Снимите клапан с трубы

   Найдите за ручкой оригинального клапана горячей воды компрессионный соединитель, удерживающий клапан на медной подающей трубе. Установите ключ вокруг компрессионного соединителя, удерживающего оригинальный клапан на медной трубе горячей воды, выступающей из стены под раковиной. Поверните компрессионный соединитель против часовой стрелки и снимите оригинальный клапан с трубы, инструктирует Stumpr1.

4. 4. Очистите линию Cooper

   Очистите оголенный медный провод наждачной бумагой. Используйте чистую тряпку, чтобы с медной трубой.

5. 5. Наденьте новую накидную гайку

   Наденьте нажимную гайку, снабженную двойным выпускным/двойным запорным клапаном, на медную трубу. Наденьте латунную феррулу нового клапана на трубу после того, как наденете новую компрессионную гайку.

6. 6.

   Установите двойной клапан на медную трубу

   Нажмите на двойной клапан на медной трубе. Сдвиньте латунный наконечник к новому двойному клапану. Наденьте компрессионную гайку и латунный наконечник на резьбу нового двойного клапана.

7. 7. Затяните накидную гайку

   Пальцами поверните накидную гайку по часовой стрелке. Установите разводной ключ на клапан, чтобы зафиксировать его. Используйте дополнительный разводной ключ, чтобы затянуть компрессионную гайку, чтобы закрепить новый клапан на медной трубе горячей воды, говорит Джозеф К.

8. клапаны. Включите воду обратно в свой дом. Откройте двойной клапан, подключенный к кухонному крану.

9. 9. Найдите впускной клапан

   Опустите заднюю часть посудомоечной машины на старое полотенце или одеяло. Найдите впускной клапан посудомоечной машины слева спереди.

10. 10.

    Нанесите ленту для герметизации резьбы

    Оберните ленту для герметизации резьбы два или три раза вокруг резьбы 90-градусного латунного колена, входящего в комплект поставки воды для посудомоечной машины. Вставьте латунное колено в нижнюю часть клапана. Поверните локоть против часовой стрелки до упора. Используйте плоскогубцы, чтобы продолжать поворачивать колено, пока конец колена не будет обращен к задней части посудомоечной машины.

11. 11. Затяните компрессионный соединитель шланга подачи

    Накрутите компрессионный соединитель шланга подачи посудомоечной машины на латунный колено. Затяните его разводным ключом.

12. 12. Включите горячую воду

    Вставьте посудомоечную машину на свое место между нижними шкафами после того, как вы завершите соединения электрических и сливных шлангов. Подсоедините противоположный конец шланга подачи к пустому клапану на двойном выпускном/двойном запорном клапане. Затяните компрессионный соединитель ключом и включите подачу горячей воды.

    вещей, которые вам понадобятся

    • -метра Ключ

    • Регулируемые гаечные ключи

    • Пластическая чаша или небольшое ведро

    • Emery ткани

    • .1000
    • .1000
    • .1000
    • .
    • 101014
    • 1014
    • .

    • Старое полотенце или одеяло

    • Комплект для подачи воды для посудомоечной машины

    • Лента для герметизации резьбы

Ссылки

• Stumpr1: Как установить или заменить линию подачи горячей воды в посудомоечную машину
• Джозеф К.: Как подключить подачу воды к новой посудомоечной машине – шаг за шагом

Writer Bio

Сесилия Харш профессионально пишет с тех пор 2009. В основном она пишет статьи о домашнем хозяйстве, здоровье и путешествиях для различных интернет-изданий. Она имеет многолетний опыт работы в сфере благоустройства дома, уделяя особое внимание садоводству, а также опыт групповых тренировок. Харш получила лицензию сертифицированного помощника медсестры в 2004 году. Она училась в колледже округа Таррант и изучала композицию на английском языке.

Как установить посудомоечную машину

Краткий обзор установки посудомоечной машины

• Инструменты и материалы: Защита поверхности, отвертка, дрель, электрический шнур, гайки для проводов, бесконтактный тестер напряжения, линия подачи воды, угловой переходник, разводной ключ, уровень, кольцевая пила, трехугловой упор
• Этап 1: Подготовительная рабочая зона
• Шаг 2: Подключите питание
• Шаг 3: Подключение воды
• Шаг 4: Подсоедините сливной шланг
• Шаг 5: Прокладка шлангов и трубопроводов
• Шаг 6: Вставьте в посудомоечную машину
• Шаг 7: Закрепить на шкафу
• Шаг 8: Подсоедините водопровод к водопроводу
• Шаг 9: Подсоедините сливной шланг
• Шаг 10: Проверка

Посудомоечные машины могут сэкономить вам бессчетное количество часов, потраченных на мытье посуды вручную.

Мало того, современные посудомоечные машины могут даже потреблять меньше воды, чем ручное мытье, что экономит ваши деньги на ежемесячном счете за коммунальные услуги. К сожалению, посудомоечные машины стоят дорого, и оплата профессиональной установки посудомоечной машины может сделать ее еще более дорогостоящей.

Это также может вас заинтересовать: Сколько стоит посудомоечная машина?

Хорошие новости? Установка посудомоечной машины — удивительно простая задача, особенно если старый блок уже снят или вы устанавливаете посудомоечную машину впервые. Если это ваш случай и вы хотите сэкономить, читайте дальше, чтобы узнать, как установить посудомоечную машину.

Вещи, которые вам понадобятся:

• Защита поверхности: картон, ткань и т. д.
• Отвертка
• Электродрель
• Электрический шнур (дополнительно)
• Проволочные гайки (дополнительно)
• Бесконтактный тестер напряжения (дополнительно)
• Линия подачи воды
• Адаптер колена 90 градусов (дополнительно)
• Разводной ключ
• Малый уровень
• Лопата или кольцевая пила от 1 1/2 до 2 дюймов (дополнительно)
• Трехсторонний угловой упор (опция)

Установка посудомоечной машины

1.

Подготовьте рабочее место

Защитите свои полы, разложив защитную пленку (например, тряпку или несколько кусков картона) перед местом установки посудомоечной машины. Поместите коробку с новой посудомоечной машиной поверх защитного покрытия и осторожно распакуйте посудомоечную машину. Хотя это и не обязательно, но оставить слой защитного пластика на передней панели посудомоечной машины поможет предотвратить появление царапин во время установки.

Если вы будете подключать посудомоечную машину напрямую к электрическому кабелю, выходящему из стены, выключите автоматический выключатель, который управляет посудомоечной машиной, на главном электрическом щитке вашего дома. Посудомоечные машины должны иметь собственную цепь и выключатель, поэтому соответствующий выключатель должен быть четко обозначен внутри панели. После отключения выключателя убедитесь, что на электрический кабель не подается питание, прикоснувшись к нему бесконтактным индикатором напряжения.

Примечание: Возможно, вам придется нанять электрика для установки специальной цепи или прокладки электрического кабеля к месту установки, если вы устанавливаете посудомоечную машину впервые.

2. Подсоединение шнура питания

Существует два способа подачи питания на посудомоечную машину: проводное подключение или штепсельное соединение, которое подключается к электрической розетке.

Новые посудомоечные машины редко поставляются с уже установленными шнурами питания, поэтому их необходимо подключать отдельно. Если вы используете штекерное соединение, вы можете либо приобрести новый шнур питания, либо повторно использовать шнур от старой посудомоечной машины, если он все еще в хорошем состоянии. При использовании проводного подключения вы будете подключаться к существующему электрическому кабелю, выходящему из вашей стены, поэтому отдельный кабель не требуется. Независимо от того, какой метод вы используете, этапы подключения шнура к посудомоечной машине практически одинаковы.

Осторожно переверните устройство на заднюю сторону, чтобы облегчить доступ к электропроводке и сантехническим соединениям. Снимите защитную пластину — тонкую прямоугольную панель доступа в основании посудомоечной машины — удалив винты, удерживающие ее на месте, и стянув ее.

Найдите распределительную коробку, которая представляет собой квадратную металлическую коробку с электрическими проводами. Открутите винты, удерживающие крышку на месте, и снимите ее.

Вставьте три оголенных провода на конце шнура питания в круглое отверстие распределительной коробки. В зависимости от коробки внутри может быть либо три цветных провода, либо три цветных клеммных соединителя, которые выглядят как прямоугольные прорези с винтами сверху.

При подключении к проводам скрутите провода соответствующих цветов вместе с гайками: черный с черным, белый с белым и оголенный провод с оголенным проводом. Для клеммных соединителей используйте отвертку, чтобы ослабить винт в верхней части каждой клеммы, пока губки не откроются достаточно, чтобы вставить провод соответствующего цвета. Вставьте провод в клемму и затяните винт, пока провод не будет надежно закреплен на месте.

После подключения всех проводов установите на место крышку распределительной коробки.

3. Подсоедините подачу воды

Найдите на посудомоечной машине отверстие для подачи воды, которое представляет собой круглое отверстие с резьбой. Некоторые входы будут иметь внутреннюю резьбу с резьбой по внутреннему диаметру входа или наружную резьбу с резьбой по внешнему диаметру входа. От того, имеет ли вход наружная или внутренняя резьба, зависит, какой тип водопровода или переходников вам нужно использовать, которые часто необходимо приобретать отдельно.

Во избежание перегибов ватерлинии необходимо наличие 90-градусный изгиб на выходе из впускного отверстия. Этого можно добиться, либо купив водопровод с предустановленным коленом 90 градусов, либо установив отдельное колено 90 градусов на вход перед подключением к нему водопровода.

В любом случае оберните наружную резьбу тефлоновой лентой, чтобы обеспечить герметичность. С помощью разводного ключа завинтите линию на входе, пока она не будет туго затянута, а линия не будет направлена ​​к самой задней части устройства.

4. Подсоедините сливной шланг

Некоторые посудомоечные машины поставляются с уже прикрепленным сливным шлангом, но для других его необходимо установить отдельно.

Чтобы установить сливной шланг, наденьте его на сливное отверстие посудомоечной машины и закрепите с помощью прилагаемого хомута. Тип прилагаемого зажима может различаться у разных производителей, поэтому обратитесь к инструкциям производителя для конкретных шагов по установке. Оказавшись на месте, слегка потяните шланг, чтобы убедиться, что он надежно закреплен.

Еще статьи по теме:

• Когда вы в последний раз меняли шланги вашей бытовой техники? Вот как изменить их все
• Грязь сделает их чистыми: почему не нужно предварительно ополаскивать посуду
• Что делать с настольными посудомоечными машинами?
• Не заблудитесь в стирке: как эффективно пользоваться посудомоечной машиной
• Следует ли ремонтировать или заменять посудомоечную машину?

5.

Проложите шнуры и шланги под раковиной

Проложите линию подачи воды, шнур питания и сливной шланг через отверстие между местом установки посудомоечной машины и корпусом раковины. Если вы заменяете старую посудомоечную машину, используйте то же отверстие, что и ваша старая посудомоечная машина. Если вы впервые устанавливаете посудомоечную машину, вам нужно будет просверлить отверстие диаметром от 1 1/2 до 2 дюймов (от 4 до 5 сантиметров) с помощью лопаты или кольцевой пилы для линий и шнуров.

6. Вставьте посудомоечную машину в отверстие

Наклоните посудомоечную машину вертикально и осторожно задвиньте ее в окончательное положение внутри отверстия. Отрегулируйте ножки в нижней части посудомоечной машины так, чтобы верхняя часть устройства совпадала с нижней частью корпуса. Точные шаги по регулировке высоты могут различаться, но обычно они включают в себя затяжку или ослабление гайки на ножках посудомоечной машины с помощью разводного ключа.

Поставьте небольшой уровень на посудомоечную машину, чтобы убедиться, что она ровная. Если нет, отрегулируйте ножки до тех пор, пока это не произойдет.

7. Прикрепите к корпусу

Откройте дверцу посудомоечной машины и найдите монтажные выступы в верхней части устройства, которые должны соприкасаться с нижней кромкой корпуса. Используйте дрель, чтобы вкрутить прилагаемые винты через выступы в корпус, чтобы закрепить его на месте.

8. Подсоедините линию подачи воды к водопроводу

Присоедините линию подачи воды к трехходовому угловому упору (также известному как клапан подачи воды) под раковиной. Трехсторонний угловой упор имеет два выхода: один для раковины, а другой для посудомоечной машины. Если вы заменяете старую посудомоечную машину, трехсторонний угловой упор уже должен быть установлен. При выполнении новой установки вам, вероятно, потребуется установить трехсторонний угловой упор, чтобы подключить водопровод посудомоечной машины к водопроводу вашего дома.

Прикрутите шланг подачи воды к угловому упору и затяните его с помощью разводного ключа. Чтобы обеспечить герметичное соединение, оберните резьбу углового упора тефлоновой лентой перед подсоединением водопроводной линии.

Включите воду, повернув рукоятку клапана углового затвора против часовой стрелки, и проверьте наличие утечек вокруг соединений на обоих концах линии.

9. Присоедините сливной шланг

Сливной шланг посудомоечной машины будет подсоединен либо к воздушному зазору, установленному на дне тумбы под раковиной, либо непосредственно к мусоросборнику под раковиной. Воздушный зазор предотвращает обратный ток сточных вод, так как в него входят два шланга: один к посудомоечной машине, а другой к мусоропроводу. Если вы заменяете старую посудомоечную машину, используйте тот метод, который использовался в вашей старой машине. Для новых установок обратитесь к местным сантехническим нормам, чтобы узнать, что требуется в вашем регионе.

В любом случае прижмите сливной шланг к сливному отверстию, которое вы будете использовать, и закрепите его с помощью прилагаемых хомутов.
