Схема подключения резервного генератора: Как подключить электрический генератор к домовой сети: схема, методы подключения

Как подключить электрический генератор к домовой сети: схема, методы подключения

Несмотря на развитые современные электрические сети, даже сегодня перебои с электроснабжением — не редкость. Особенно страдают от этих проблем сельские и загородные дома, дачи. Отличным выходом из создавшейся ситуации может стать использование в качестве резервного источника бензинового или любого другого генератора, однако для этого важно знать схему подключения генератора.

• Разновидности схем подключения
• Что такое перекидной переключатель
• Полуавтоматическое подключение резервного источника
• Автоматическое переключение с автозапуском

Разновидности схем подключения

Существующие схемы различной сложности, доступные для использования в частных домах и квартирах, можно разбить на три категории:

1. Ручная коммутация.
2. Полуавтоматическое подключение.
3. Автоматическое подключение с автозапуском.

В зависимости от ваших возможностей и поставленных задач вы можете выбрать любую из них. Но прежде чем рассмотреть конкретные схемы включения генератора в домовую сеть, нужно определить общие правила коммутациирезервных источников, независимо от используемого метода переключения:

• Оперативность. Подключение резервного источника должно обеспечиваться минимумом простых и однозначных переключений, которые можно сделать даже при отсутствии освещения.
• Безопасность для человека. Все переключения должны быть полностью безопасны для оператора — рубильники и переключатели нужно использовать закрытого типа и размещать их на уровне лица. Это обеспечивает электробезопасность и исключает травматизм.
• Безопасность для оборудования. Схема должна надежно защищать оборудование дома и подстанции от нештатных ситуаций — неправильной последовательности переключения, внезапного появления или исчезновения основного или резервного питаний, короткого замыкания, перегрузки и т.
  п.
• Наглядность и простота. Если система переключения не полностью автоматическая, то она должна быть максимально наглядной и простой. Это не только исключит ошибки оператора, который, скорее всего, будет неспециалистом, но и сделает схему более надежной и ремонтопригодной.

Для того чтобы запитать дом от резервного источника, необходимо, прежде всего, отключить его от основного. Причем сделать это нужно так, чтобы и тот, и другой источники не оказались подключенными параллельно. В противном случае при появлении основного питающего напряжения произойдет авария, вызванная подачей встречного напряжения.

Иными словами, основная сеть и генератор «подерутся». Для исключения подобных ситуаций в обязательном порядке должны использоваться так называемые перекидные рубильники или перекидные переключатели.

Что такое перекидной переключатель

В отличие от обычного выключателя, этот прибор позволяет не просто включать или выключать, а переключать цепь.

Принцип работы переключателя

В обеих конструкциях используется переключатель. В первом случае (рисунок слева) вы одним щелчком можете зажечь одну из ламп, во втором — подключить лампу к любому источнику питания. Обратите внимание: ни в том, ни в другом случае переключающие контакты рубильника не замыкаются между собой. Именно в этом и заключается основное свойство перекидного переключателя (рубильника).

Перекидные рубильник (слева) и переключатели

Как видно из фото, рубильник от переключателей отличается лишь конструкцией, но принцип работы у них один и тот же. Как будет выглядеть схема подключения генератора к сети дома при помощи рубильника? Для этого вам понадобится двухполюсный переключатель и ничего более.

Как подключить генератор к сети дома (схема)

Один поворот рукоятки АВ, и потребитель (дом или квартира) переходит на питание от резервного источника, одновременно отключаясь от основного. Последний пункт очень важен — если в основной сети и появится напряжение, оно никак «не встретится» с напряжением генератора. Если в вашем доме используется трехфазная сеть, то схема подключения электрогенератора будет отличаться от приведенной лишь количеством полюсов перекидного рубильника.

Полуавтоматическое подключение резервного источника

Поскольку необходимость в переключении на резервный источник возникает при вполне определенных условиях (пропадание основного питания), организовать автоматическую коммутацию источников совсем несложно. Для этого достаточно использовать электромагнитный переключатель или реле соответствующей мощности. В качестве примера можно взять РЭК77/3, имеющее в своем составе три переключающих группы и выдерживающее ток до 10 А (2.2 кВт).

Электромагнитное реле РЭК77/3

Схема подключения электрогенератора при помощи такого реле будет выглядеть следующим образом.

Схема полуавтоматического переключения сети

Как видно из схемы, обмотка реле подключена к основному источнику питания — сети. При наличии сетевого напряжения реле срабатывает и питание поступает на нагрузку. Как только произойдет пропадание напряжения, реле отпустит и переключит нагрузку на питание от генератора (на рисунке изображено как раз такое состояние). При возобновлении штатного питания схема перейдет в исходное положение — штатное.

Единственный, но серьезный недостаток подобной схемы — отсутствие автозапуска генератора, исполняющего роль резервного источника. Именно поэтому такая конструкция носит название полуавтоматической — переключение произошло, но генератор придется запускать вручную. Но если в вашем распоряжении есть генератор с электрическим стартером, то частично эту проблему можно решить, используя свободную группу реле.

Как подключить бензогенератор к сети дома (схема с автопуском)

Теперь при пропадании основного напряжения реле К1 не только переключит нагрузку, но и подаст 12 В на стартер генератора и таймер, которые начнут периодически запускать бензогенератор. Как только генератор будет запущен (на его выходных клеммах появится напряжение), сработает реле К2 и отключит систему автозапуска. Конечно, схема эта исключительно проста и имеет массу недостатков. Во-первых, она не заглушит генератор при обратном переключении. Во-вторых, если генератор по той или иной причине не запустится (холодно, плохая регулировка пуска и пр.), то система просто посадит аккумулятор, исключая возможность запуска генератора вообще.

Автоматическое переключение с автозапуском

Из всего вышесказанного видно, что простыми методами при помощи двух-трех деталей полностью автоматизировать процесс переключения дома с сети на генератор невозможно. Но опускать руки рано, поскольку подобные системы не только существуют, но и вполне доступны. Имя им АВР — Автоматический Ввод Резерва. Такие блоки могут идти как в комплекте с бензогенераторами, так и докупаться отдельно.

Стоимость их, конечно, достаточно высока, но зато АВРы позволяют не только по-настоящему автоматизировать процесс переключения на генератор, но и в состоянии выполнять некоторые другие функции. Ниже приведены только основные из них:

1. Автоматическое отключение от основной сети при исчезновении питания.
2. Пуск бензогенератора с тревожной сигнализацией неудачного запуска.
3. Переключение на питание от генератора только при выходе его на рабочий режим.
4. Контроль и автоматическая регулировка напряжения и частоты в зависимости от нагрузки.
5. Защита от перегрузки и короткого замыкания.
6. Подсчет моточасов.
7. Переход на основной источник при возобновлении энергоснабжения.
8. Остановка генератора.
9. Подзарядка аккумулятора стартера.

Как видите, список выполняемых АВРом функций достаточно широк, но и конструктивно он, увы, весьма сложен. Сегодня практически все подобные устройства имеют в своем составе микроконтроллеры и собрать АВР своими руками сможет только специалист, обладающий соответствующими знаниями и опытом. Именно поэтому самостоятельное изготовление полноценной системы автозапуска в данной статье рассматриваться не будет.

Сложно ли самостоятельно подключить генератор с АВР к домовой сети? Совсем нет. В комплекте с прибором идет подробная инструкция по монтажу со всем схемами, в которых легко разберется любой электрик. Общая же структурная схема подключения автоматической системы к домовой сети будет выглядеть следующим образом.

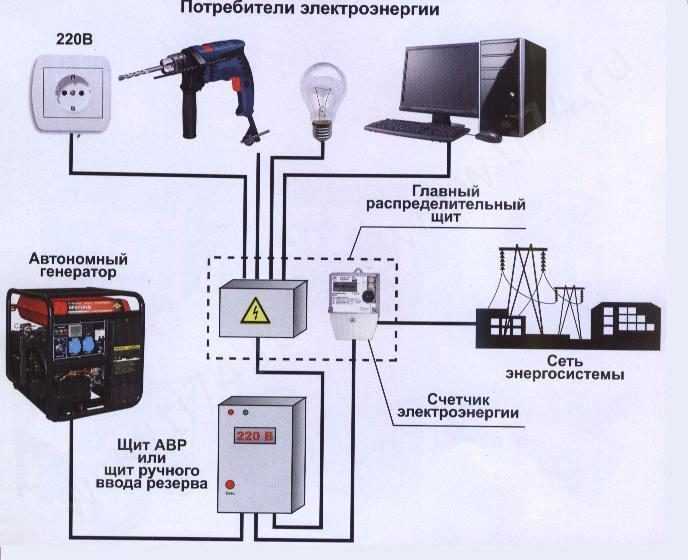

Общая структурная схема подключения генератора к сети загородного дома

через реверсивный переключатель, автоматическое переключение линии, с автозапуском АВР + видео

Концепция частных домов основана на максимальной независимости. Электричество не является исключением. Большинство владельцев частных строений начинают задумываться о резерве электроэнергии из альтернативных источников.

Отсутствие электричества или регулярные сбои в подаче вынуждают многих владельцев частных домов и дач предусматривать резервное питание. Однако встает вопрос правильного подключения генератора к домашней сети. В первую очередь стоит безопасность. Необходимо четко понимать, что допустимо, а что категорически запрещено.

Основные ошибки

Существует ряд ошибок, которые допускают неопытные «электрики».

Нельзя подключать мини-электростанцию к домашней розетке, когда автоматы в щитке  ввода отключены. При редких перебоях в электроэнергии становится традицией «подкидывать» кабель бензогенератора к ближайшему разъему через штепсель. Большинство рассуждают: зачем обустраивать резервный ввод, если свет пропадает 2-3 раза за год. Русский человек живет по принципу: мужик не перекреститься пока гром не грянет. Электрики не рекомендуют даже задумываться о подключении генератора через розетку по следующим причинам:

• В линии отсутствует отдельный автомат.
• Розеточная группа не способна принять магистральную нагрузку.
• Срабатывает человеческий фактор: владельцы забывают отключить вводной автомат, что приводит к перегрузкам, срабатыванию защиты.
• Существует вероятность «встречки»: электричество начинает поступать с общей сети при работающем генераторе. Агрегат выходит из строя.
• Не стоит пренебрегать комфортной и надежной системой эксплуатации узла. Лучше изучить схемы подключения генератора к домашней сети и подобрать оптимальный вариант. Это позволит сохранить оборудование и электросеть.

Генератор должен иметь мощность несколько раз меньше пропускной способности проводки. К примеру, значение для розетки – 3,5 кВт. В противном случае возникает перегрев, короткое замыкание и пожар. При включении автомата возобновиться питание, а резервный источник сломается.

Однако в некоторых случаях подключение генератора через розетку возможно. Если мини-станция соответствует по мощности, то ее можно подключить к распределительному щитку к контактам рубильника, но со стороны генератора. Лучшим вариантом будет, если к нему подключить сперва удлинитель, а только потом нужные приборы. Это исключит связь резервного источника с домашней сетью.

На даче и в загородном доме при постоянных отключениях основного источника резерв подключают через перекидной рубильник, системы автоматического запуска или реверсивный переключатель.

Оборудование для монтажа

Для подключения электрогенератора к электросети дома не потребуется много оборудования. Достаточно определить место расположения агрегата, обеспечить шумоизоляцию и вентиляцию в соответствии с нормами. Скорее всего, в помещении придется сделать цементно-песчаную стяжку для снижения вибрации.

Рассматривать монтаж мобильных генераторов до 2 кВт не имеет смысла. Они не могут полноценно обеспечить дом электричеством. К тому же они мобильны и не требует специальных условий месторасположения.

Опишем установку электрогенератора с мощностью от 2 кВт. Для организации резервной сети электропитания потребуется:

• Медный кабель с сечением от 4 кв. мм для организации отдельного ввода. Длина должна соответствовать расстоянию между вводным устройством и месторасположением генераторного агрегата.
• Модульный перекидной рубильник, который можно зафиксировать на DIN-рейке 35 мм. Среди недорогих моделей хорошо зарекомендовал TDM-63, а более надежными являются ABB, Hager.

Уделить внимание следует заземлению, так как подсоединение должно соответствовать ПУЭ. Другими словами перед подключением резерва необходимо организовать систему заземления TN-C-S или ТТ.

Дифзащита на выходе генератора не будет лишней. Даже при двухпроводном типе разводки заземление генерирующего устройства никто не отменял.

Подбор электрогенератора

Домашняя электростанция представляет собой двигатель внутреннего сгорания и вращающийся генератор, который вырабатывает электроэнергию. Наиболее распространены четырехтактные модели с максимальной частотой 3 тыс. оборотов. Объем топливного бака в бытовых моделях – 10-15 литров. Основной критерий выбора должна быть область использования. Генераторы могут выступать основным источником энергии, но чаще – это резерв при аварийной ситуации.

При выборе стоит обратить внимание на некоторые параметры:

• моторесурс;
• мощность;
• экономичность;
• удобство.

При подключении важно обеспечить слаженную работу 3 элементов:

• домашней сети – потребителя;
• централизованной цепи подачи;
• кабеля от резерва.

Перед подключением определяются со следующими моментами:

• безопасное и экономичное расположение электрогенератора;
• частота сбоев подачи электроэнергии в общей сети, необходимость в автоматики;
• рассчитанная мощность потребления с учетом запаса и потерь.

Требуется обеспечить подходящую схему подключения.

Автоматизация электрификации требует много финансовых вложений и регулярного квалифицированного обслуживания. Для индивидуального дома щадящим режимом будет ручное подключение. Есть смысл в использовании частичной автоматизации в форма полуавтоматов – их стоимость не высока. Однако при любом выборе систему необходимо периодически контролировать.

Непрерывна подача энергии стоит достаточно дорого, частный дом редко нуждается в подобном обеспечении. На важные потребители электроэнергии, такие как компьютер, можно подключить бесперебойный источник питания.

В первую очередь необходимо рассчитать мощность потребляемой энергии. Она является суммой мощностей нагрузок, которые запланировано подключить. Дополнительно прибавляют запас в размере 30% от суммарного значения. Это требуется для учета пусковых токов двигателей бытовой техники, которые в 2-3 раза превышают допустимых. По расчетной мощности можно выбирать агрегат.

Пример расчета. В доме установлена стиральная машина 2 кВт, холодильник – 0,5 кВт, электроплита – 3 кВт, общее освещение – 0,5 кВт, телевизор компьютер – 0,5 кВт. Суммарная мощность составляет 6,5 кВт, но при учете запаса расчетное значение повысится до 8,5 кВт.

Генератор негативно реагирует на отсутствие нагрузки. Постоянно потребление должно быть меньше максимум на 30% от наибольшего номинального значения. При минимальном потреблении необходимо использовать компактные модели с мощностью 2-3кВт на время отсутствия электроэнергии в основной сети.

Схема подключения к домашней сети бензинового генератора должна быть наиболее простой. Главное, чтобы она была правильной и позволяла обеспечить агрегат требуемой нагрузкой.

Виды генераторов

Бытовыми источниками энергии могут быть различные типы генераторов, но наиболее востребованными являются бензиновые. Они обладают следующими особенностями:

• широкий диапазон цен;
• мощность 0,8-12 кВт;
• небольшие размеры;
• существуют стационарные и мобильные модели;
• существуют однофазные и трехфазные;
• используется четырехтактный двигатель внутреннего сгорания.

При выборе схемы подключения необходимо учитывать способ охлаждения ДВС, что в свою очередь зависит от времени и частоты работы. Наиболее часто модели оснащены воздушными радиаторами. Промышленные модели способны работать длительное время, так как в них предусмотрено жидкостное охлаждение. Это увеличивает габаритные размеры, но повышает экономичность.

Дизель-генераторы используются реже в домашних сетях, так как их стоимость выше. Однако их использование обосновано большим ресурсом.

Типы электрогенераторов

Существует несколько типов электрогенераторов:

• Асинхронные. Имеют простую и надежную конструкцию. Все узлы полностью защищены от влаги и пыли. Устройства лучше использовать для активных нагрузок. Асинхронные генераторы не рекомендуют использовать для питания электродвигателя.
• Синхронные. Они не содержат перечисленных недостатков асинхронных генераторов. Также они способны более точно поддерживать напряжение. Отдавать предпочтение следует бесщеточную конструкцию с лучшими характеристиками тока и меньшими радиопомехами. У инвентарных моделей меньшая мощность и выше стоимость. Однофазные имеют хуже характеристики, особенно недорогие. Немного лучше трехфазные генераторы. Вторым недостатком считается высокая стоимость и более низкая надежность.

Однофазные и трехфазные

Если в доме нет трехфазных потребителей, то лучше установить более простую модель для рационального использования мощности. Подключить самостоятельно однофазный генератор намного проще. Стоимость трехфазных агрегатов выше, а сам генератор должен быть равномерно нагружен по трем нагрузкам равномерно. Выход из строя происходит при превышении разницы на 25%. В качестве резервного источника однофазный генератор предпочтительнее при любых выходах.

Схема подключения

Существует несколько способов использования дополнительного источника питания:

• Подключение по отдельной схеме резерва к выделенной группе.
• Использование трехпозиционного переключателя или перекидного рубильника. Для запитки всей цепи делаются перемычки со стороны генератора на входе. Единственный минус – трехфазные потребители не работают.
• Монтаж двух контактов для питания от резервного источника и городской сети. Метод применяется при АВР. Со стороны резерва обязательно делают перемычки.

Трехфазный генератор подключают к трехфазной сети при наличии электроприемника. Примером может быть электродвигатель станков.

Автозапуск генератора

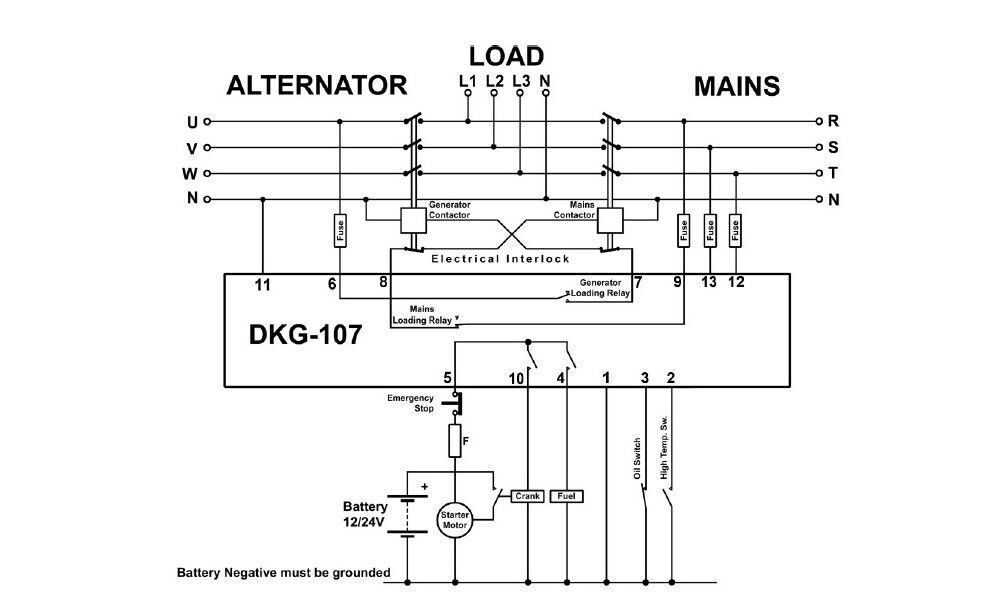

Полноценным методом переключения нагрузки подразумевает использование АВР. В системе есть электростартер. Устройство автозапуска начинает контролировать внешнюю сеть после подачи питания на него. Перед подключением генератора автоматика ждет около 10 секунд после исчезновения напряжения. Далее внешняя сеть полностью изолируется и запускается дизель-генератор. Для полного набора оборотов требуется около 20 секунд, после чего организуется подключение к домашней сети. После восстановления работы внешней сети резерв отключается, а домашняя сеть начинает работать в привычно режиме. Только после этого двигатель генератора глушится.

Схема предполагает наличие у генератора системы остановки двигателя и стартера. При наличии большого опыта можно организовать ее самостоятельно, но это хлопотно. Вопрос можно решить двумя способами:

• С электрогенератором приобрести комплектный блок управления. Его подключают по указанной с инструкции схеме. Он не только будет регулировать запуск и остановку, но и частоту оборотов, то есть итоговую мощность.
• Устройства АВР, в которых есть компоненты, устанавливающиеся на генератор в качестве дополнительного оборудования для управления дроссельной заслонкой и стартером.

Комплекты имеют защиту по току и страхуют от перенапряжения и утечек. Монтаж заключается в подсоединении проводов потребителя и ввода на коммутирующие приборы.

Использование генератора с АВР дорогостоящее, но удобное решение.

Использование перекидного рубильника

Расположение щита с ВРУ в легкодоступном месте может оказаться камнем преткновения для домовладельцев. Есть смысл использования автоматического устройства переключения. Реализация метода не сложнее проходного выключателя. Потребуются два модульных контакта, количество контактных пар соответствует необходимому числу, и пара нормально замкнутых и разомкнутых контактов. В обычном режиме городская сеть будет на подхвате включенного контактора. Если в общей сети электричество пропадает, то контакты отбрасывает и пара контактов замыкается, что приводит в действие другие контакты, ответственных за резерв.

Рубильник помогает обособить схемы источников питания – крайний контакт рубильника подключают к вводу электросети и кабелю электростанции, а средний – к потребителю. Хорошо, если в рубильнике будет промежуточное нейтральное положение. Исходным положением будет подключение главной сети. Но при переключении электропитание начинает идти с генератора.

Старые модели рубильников отличаются открытыми токоведущими частями и искрением. В современных моделях предусмотрен защитный кожух, который прячет подвижные части.

Переключатель закрепляют в щитке управления так, чтобы исходным положением была работа основной сети. При падении напряжения переключатель становиться в нейтральное положение, после чего запускается генератор. Он должен прогреться и только после подключиться к домашней нагрузке.

Целесообразно установить временное реле, которое начнет подачу электропитания через пару минут после запуска генератора. Это требуется для прогрева оборудования. Резервный контактор должен питаться через коммуникатор главного ввода, точнее его нормально замкнутый контакт.

При возобновлении общего энергоснабжения первый контакт включается и размыкает цепь, запутывающую второй ввод. Подобная схема с натягом называется автоматической, так как пуск все же осуществляется под человеческим контролем.

Подключение нагрузки

Чаще всего генератор не способен обеспечить полную потребность домашней сети. Он используется на основные потребители – часть бытовых приборов и освещение. Следует рассмотреть переоборудование проводки, чтобы исключить множества переключателей. Как правило, организуют одну отдельную линию для дежурного освещения и вторую – к розеткам компьютера, холодильника и телевизора. В щиток монтируют клеммник для подключения выхода генератора.

Реверсивный переключатель

Используют реверсивный рубильник для переключения источников питания. В устройстве ручка имеет три положения для замыкания и размыкания цепи, среднее положение для размыкания всех контактов. На даче или в частном доме с небольшим потреблением можно использовать однофазную схему подключения к домашней сети резервного источника. В щитке должны быть индикаторные лампы для сигнализации включения генератора или сети.

Традиционно нижние контакты используют для нагрузки, а с противоположной стороны подключают вводы.

Трёхпозиционный переключатель не имеет теплового или электромагнитного разъединителя. По этой причине каждый ввод должен быть подстрахован автоматом, который срабатывает при превышении допустимой нагрузки.

Этапы подключения генератора по схеме с пакетным переключателем:

• Автомат ввода отключить.
• Рукоятку переключателя установить на сеть генераторной установки.
• Автомат нагрузки отключить.
• Соединить кабель ручного переключателя к розетки генератора.
• Запустить генератор, позволить прогреться пару минут.
• Подать питание на рубильник.
•  Автоматы нагрузки включить.

После появления электроэнергии в основной сети агрегат отключают от нагрузки, используя обратную последовательность.

Если достойное перекидное устройство отсутствует, то его делают из двух двухполюсных однотипных автоматов. Они должны быть установлены на одном уровне. Один из них крепят перевернутым, но чтобы клавиши были на одном уровне и фиксируют стальным штифтом.

Система АВР

Организация автоматического запуска стоит значительно больше ручного. Однако внешний контроль она не отменяет – запуск ДВС подразумевает управление дроссельной заслонкой. Как и ранее отмечалось, двигатель после пуска необходимо прогреть. Некоторые хозяева используют частичную автоматизацию – основное питание подключено через контактор. При отключении входа он размыкается. На следующем этапе требуется запустить вручную генератор. В нем встроено реле для прогрева и автоматического перехода домашней сети на резервный источник. При появлении электричества в основной сети контактор отключается, а нагрузка идет на общую сеть. При полной автоматизации электроснабжения резерв имеет микропроцессорное регулирование работы генератора.

Подключение генератора

Генератор должен быть хорошо защищен от влаги. Для этого используют отдельное помещение или навес. При монтаже в помещении обязательно предусматривают отвод выхлопа газа. Электрогенератор устанавливают после счетчика, в противном случае придется платить за выработанную самостоятельно энергию. Резервный источник может быть подпиткой во время пиковых нагрузок. Необходимо правильно подобрать схему монтажа, чтобы исключить необоснованных трат.

Нестабильная подача электроэнергии приводит к проблеме – как подключить генератор к домашней сети. Выбирать следует простые и безопасные схемы. Удобным источником энергии станет генератор с ДВС. Оборудование легко перевозить  и использовать, его стоимость не высока. Для правильного подбора оптимальной схемы потребуется узнать особенности устройства, переключающего оборудования.

Покупка и подключение переключателя генератора

КАК ПОДКЛЮЧИТЬ ГЕНЕРАТОР К ДОМАШНЕЙ ЭЛЕКТРОПРОВОДКЕ

ЧТО ТАКОЕ ПЕРЕКЛЮЧАТЕЛЬ? В общем, безобрывный переключатель (TS) относится к любому устройству, предназначенному для подключения электрической нагрузки к нескольким источникам питания. В домашних генераторах он используется для подключения проводки здания либо к резервному генератору, либо к служебным линиям. Когда линия переменного тока в норме, TS позволит вам питать ваш дом от сети. При выходе из строя сети с помощью TS вы можете переключить домашнюю электропроводку на генератор, изолировав его от сети. Электрический переключатель является абсолютной необходимостью, если вы подключаете генератор к вашему дому. Это руководство расскажет вам, зачем вам это нужно, как это работает, как правильно выбрать и как его подключить (пример схемы подключения находится внизу этой страницы).

Недорогой двухполюсный автоматический переключатель Generac на 60 А

Важно знать, что, если вы не находитесь вне сети, подключение любого несанкционированного источника питания напрямую к любой точке электропроводки без переключателя является незаконным и опасным, поскольку так называемого обратного питания. Обратное питание (также называемое изолированным или межсетевым соединением) по определению подает электроэнергию обратно в электрическую сеть, когда она отключена. Вот почему его следует полностью избегать. Напряжение, подаваемое обратно в линии, обслуживающие ваш дом, представляет опасность поражения электрическим током как для работников коммунальных служб, так и для ваших соседей, которые могут не знать о наличии напряжения в линии. Помимо этого, ваш домашний генератор обратного питания наверняка будет перегружен нагрузками ваших соседей в отключенной локальной части («острове») сети. Он также может быть легко поврежден, если питание будет восстановлено во время его работы.

ТРЕБОВАНИЯ И ОЦЕНКИ

Стандартная бытовая электросеть в США — это 120/240 вольт, разделенная на одну фазу. Обычно он имеет красный и/или черный «горячий» провод и заземленную нейтраль белого цвета. Номинальное напряжение между каждой линией и нейтралью составляет 120 В переменного тока, а между двумя линиями — 240 В переменного тока. Обратите внимание, что обе линии по-прежнему относятся к одной фазе — они получаются путем заземления центрального ответвления трансформатора. Для такой системы передаточный переключатель генератора должен быть двухполюсным на два направления (DPDT) «разбить перед созданием». Двойной бросок означает, что вы можете поместить (бросить) его в два положения (положение «выключено» не засчитывается). Двойной полюс означает, что он передает оба линейных провода (полюса). Нейтраль обычно непрерывна, и ее не нужно переключать, если только ваша генераторная установка не оснащена GFCI и ее нейтральный провод не соединен с шасси. «Перерыв перед включением» означает, что нагрузка отключается от одного источника перед подключением к другому. Для более старых 2-проводных жилых систем на 120 вольт требуется однополюсный двухпозиционный переключатель. Как правило, TS следует устанавливать в помещении в пределах 2 футов от главной сервисной панели и в пределах 30 футов от входной коробки генераторной установки, которая размещается снаружи.

«Настоящие» переключатели мощности для генератора должны иметь три положения: LINE, OFF и GEN. При переключении между LINE и GEN они всегда проходят через положение OFF. Такой разрыв предотвращает искрение или короткое замыкание во время перехода. Если номинальной мощности вашей генераторной установки недостаточно для питания всего дома, вы можете установить дополнительный распределительный щит (дополнительный щит ) для основных линий, которые вы хотите резервировать. Затем эта подпанель будет подключена к системе передачи. Многие имеющиеся в продаже TS поставляются уже с предварительно смонтированной вспомогательной панелью.

My Complete Home Generator Guide

ТИПЫ ПЕРЕКЛЮЧАТЕЛЕЙ

Системы переключения генератора могут быть ручными, автоматическими или их комбинацией.

Автоматическое переключение используется с резервными системами. Он включает в себя схему управления, которая измеряет напряжение сети. Когда питание от сети прерывается, схема управления запускает генераторную установку, отключает ваш дом от сети и подключает его к генераторной установке. Затем он продолжает контролировать состояние сети. Когда он восстановлен, он коммутирует вашу бытовую проводку от генератора обратно к коммунальной сети. Когда генератор отключен, он переходит в процесс охлаждения, а затем автоматически отключается. Generac и другие резервные системы обычно включают автоматический TS на 100 или 200 А или предлагают его в качестве опции. Автоматический переключатель для жилых помещений может стоить 600 долларов и выше. Обратите внимание, что при желании вы всегда можете установить его в ручной режим.

Ручной переключатель обычно используется с переносными генераторными установками. Часто вместо настоящего устройства DPDT он состоит из двух двухполюсных выключателей с механически блокируемыми рукоятками (один для «Генераторной установки», а другой для «Линии»). Для требований нагрузки до 30 А (что составляет 7200 ВА для сети 240 В) дешевый ручной TS с дополнительной панелью может стоить менее 300 долларов. Простая блокировочная панель с двумя выключателями стоит менее 150 долларов.
На приведенной ниже схеме подключения показан пример подключения 4-контактного портативного генератора к домашней электропроводке через двухполюсный переключатель для 3-проводной сети 120/240 В. Пунктирные линии символически показывают металлические корпуса. На этой схеме нейтраль внутри генераторной установки не заземлена. Для простоты ввод не показан, но если вы собираетесь подключить генератор к панели дома, вам также потребуется установить его.

Вот малоизвестная деталь . Многие портативные модели, продаваемые в настоящее время в США, имеют GFCI (GFP), а их нейтраль приклеена к металлическому каркасу. Это вызывает проблему , когда вы пытаетесь использовать их с TS: когда нейтраль заземлена в двух местах, ее ток разделится, и GFCI на генераторе сработает . В результате ни одна розетка не будет работать. Есть несколько возможных решений этой проблемы. Самый безопасный – установить так называемую 9-ку.0023 Устройство переключения нейтрали (3-х полюсный разъединитель). Он будет контролировать нейтраль вместе с двумя линиями электропередач. Другим решением является поднятие внутри передающего оборудования заземляющего провода от генераторной установки (просто изолируйте его свободный конец). Ваш генератор по-прежнему будет заземлен через нейтральную шину. Наконец, можно удалить нейтральную связь внутри генераторной установки, что отключит GFCI. Однако этот вариант не совсем безопасен — если вы когда-либо будете использовать такое устройство в полевых условиях без ТС (например, на строительной площадке), вы не будете защищены от поражения электрическим током. Такая модификация также может привести к аннулированию гарантии производителя. В любом случае все установки должны выполняться лицензированным электриком. Вы можете найти его и/или получить оценку с помощью инструмента поиска выше. И, конечно же, для всеобщей БЕЗОПАСНОСТИ убедитесь, что главный автоматический выключатель ВЫКЛЮЧЕН ДО начала любых работ с электропроводкой. Также посмотрите, как подключить переносной генератор к электропроводке дома в аварийной ситуации без системы переключения.

Вся информация на этом сайте предоставляется только в справочных целях и не является профессиональной или юридической консультацией. См. полный отказ от ответственности по ссылке ниже. Требования к проводке и установке см. в National Electric Code® 2020, местных нормах и руководстве по изделию.

Главная | Поддерживать | портативные | Резервное питание | Рейтинги: портативный | Рейтинги: в режиме ожидания | Переключатели передачи | Размеры | Запуск кондиционера | Инвертор-генератор | Как купить | LRA Калькулятор | Главная

Как подключить портативный генератор к дому? NEC и IEC

Как подключить 1-фазный и 3-фазный портативный генератор к домашней электросети с помощью переключателя и без переключателя или без переключателя (ATS и MTS) для 230/400 В и 120/240 В

Мы все страдаем от электричества отказ в аварийной ситуации (т. е. короткое замыкание, перегрузка, повреждение линий электропередач, подстанций или других частей распределительной системы, а также ураганы и другие неблагоприятные погодные условия и т. д.). В этом случае 9Аварийный портативный генератор 0006 можно использовать для восстановления подачи электроэнергии к домашнему электроснабжению и другим подключенным приборам.

В этом пошаговом руководстве мы покажем схему проводки и подключения переносного генератора к домашнему электроснабжению и главному распределительному щиту в соответствии со стандартами NEC и IEC . Мы будем использовать автоматический переключатель ввода резерва , также известный как автоматический переключатель ввода резерва (АВР) , переключатель с ручным переключением (MTS или ручной переключатель ввода резерва) 9.0007 для подключения генератора к дому на 230В и 400В (IEC) и 120В и 240В (NEC). Кроме того, мы покажем , как подключить портативный генератор к домашней электросети без переключателя или безынерционного переключателя.

Используя следующие основные схемы электропроводки для подключения генератора, вы можете восстановить аварийное электроснабжение в случае отключения электроэнергии, подключив переносной генератор (газовый/бензиновый/дизельный генератор) к главному распределительному щиту .

Похожие сообщения:

• Как определить размер генератора? Портативный, резервный и резервный для домашних и коммерческих приложений
• Как подключить автоматический и ручной переключатели и переключатели – (1 и 3 фазы)

Итак, приступим.

Мы можем подключить портативный генератор к нашей домашней системе электроснабжения четырьмя способами.

Каждый метод с подключением проводки, работой и эксплуатацией объясняется в пошаговом руководстве. (Пожалуйста, прочитайте все предостережения / предупреждения, руководство пользователя и будьте осторожны перед установкой генератора в домашнюю систему электроснабжения. Если вы не уверены, обратитесь к лицензированному электрику, чтобы сделать это правильно).

Важное примечание:

Электричество наш друг, а также злейший враг, если вы дадите ему шанс убить вас, помните, они никогда не упустят его. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями при выполнении этого практического руководства.

Содержание

Как подключить портативный генератор к дому с помощью ручного переключателя и переключателя для 120 В, 240 В и 230 В — NEC и NIEC

Подключение портативного аварийного генератора к домашней системе электроснабжения с помощью ручного или автоматического переключения переключатели (автоматический переключатель (ATS) — самый безопасный и рекомендуемый метод) для 230 В (Великобритания и ЕС — IEC) и 120/240 В (Канада, США — NEC).

Подключение аварийного генератора с помощью ручного переключателя на 230 В – IEC

Этапы подключения и установки генератора с помощью ручного переключателя на переключение

выполните следующие действия:

1. Установите переключатель (рассчитанный на 63–100 А в зависимости от нагрузки) рядом с главным распределительным щитом в доме.
2. Подключите основной источник питания (линейный и нейтральный) как входящий к первым верхним гнездам переключателя, как показано на рис.
3. Подсоедините кабель 6 AWG (7/064″ или 16 мм ² )” к двум нижним пазам переключателя.
4. Теперь подключите 3-х контактную розетку (для малой нагрузки) или розетку 32А, 240В – штекер (для большой нагрузки) к проводу 6AVG и установите на стену (рядом с генератором) и поставьте генератор 3-х контактный питания подключите или или розетку 32A, 240V (гнездо) к розетке, которую вы установили ранее.
5. Вы выполнили и готовы обеспечить аварийное электроснабжение бытовой техники в случае аварийного отключения электроэнергии.

Похожие сообщения:

• Установка однофазной электропроводки в доме – NEC и IEC
• Установка трехфазной электропроводки в доме — NEC и IEC

Ниже представлена ​​схема подключения генератора к главному распределительному щиту с помощью ручного переключателя, где все цепи нагрузки подключаются к источнику питания генератора в случае отключения электроэнергии. Если вам не нужно включать определенные цепи нагрузки, вы можете отключить соответствующие выключатели, а остальные выключатели останутся включенными. Таким образом, только определенные точки нагрузки могут питаться аварийным питанием через генератор.

Нажмите на изображение, чтобы увеличить справиться с общей нагрузкой. Вы можете просто отключить эти точки нагрузки или связанные с ними автоматические выключатели.

Похожие сообщения:

• Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
• Как подключить гаражный потребительский блок?

Подключение переносного генератора с помощью ручного переключателя на 120 и 240 В — NEC

На следующей схеме подключения портативный генератор подключен к главной панели 120/240 В с помощью ручного переключателя. Как правило, вы можете подключить передаточный переключатель на 30 ампер (например, Protran или Reliance) для генератора мощностью до 7500 Вт, в то время как другие размеры (например, 50 ампер) также доступны для жилых помещений.

В этом переключателе однополюсный выключатель рассчитан на 15 ампер, а двухполюсный выключатель на 30 ампер с максимальным сечением провода 12 калибра.

Для этого просто установите 30-амперную (или 20-амперную в зависимости от системных требований, таких как L14-30R, L14-20P) вилку с поворотным замком для удлинителя, который подключается к генератору.

Изготовление вилки и розетки L14-30R, L14-20P указывает на следующие клеммы:

• X = горячий 1 (черный)
• Y = горячий 2 (красный)
• G = Земля
• Вт = нейтральный

Теперь, чтобы подключить генератор и главный щит к безобрывному переключателю, снимите провода нагрузки с соответствующих выключателей и подключите эти провода к соответствующим проводам от безобрывного переключателя. Теперь подключите черный A и красный A от безобрывного переключателя к 2-контактному выключателю. Сделайте то же самое для выключателя SP, как показано на схеме ниже (или в соответствии с руководством пользователя). Если вы не уверены, обратитесь к лицензированному электрику.

Нажмите на картинку, чтобы увеличить

Похожие сообщения:

• Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
• Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель?

Когда питание от сети недоступно, а генератор включен

Выключатель в безобрывном переключателе переключается в одном направлении, и питание подключается к нагрузочным устройствам через Генератор → Выключатель в безобрывном переключателе → к точкам нагрузки.

Направление потока энергии отслеживается по проводам к различным цепям.

• 120 В = черный C1 (к безобрывному переключателю) и черный C (от безобрывного переключателя) к нагрузке и нейтральному проводу.
• 240 В = черный A и красный A (к безобрывному переключателю) и черный B и красный B (от безобрывного переключателя) к нагрузке.

При наличии сетевого питания и выключенном генераторе

Выключатель в безобрывном переключателе переключается в другом направлении, и питание подключается к нагрузочным устройствам через главную панель → Размыкатель в безобрывном переключателе → к 120 В и 240 В. точки нагрузки.

Автоматический переключатель не пропускает питание для питания генератора или проводов энергокомпании, напр. он отключает питание, которое может поступать от выключателя в панели. Имейте в виду, что будут работать только те выключатели и точки нагрузки, которые подключены в соответствии с приведенной выше (проиллюстрированной) схемой подключения.

Похожие сообщения:

• Как определить размер центра нагрузки, панелей и распределительного щита?
• Как определить количество автоматических выключателей в щите?


Подключение генератора с помощью ручного переключателя на 240 В – NEC

На следующей схеме подключения показан генератор, подключенный к главной панели 120/240 В, и цепи нагрузки 240 В в отдельных подпанелях с помощью ручного переключателя. Такие переключатели (например, 2P, GE TC10323R / GE TC35322 / TC10424R или 3P, GE TC35362R, аварийные переключатели питания и предохранительные выключатели или разъединители) используются для подключения генератора для передачи мощности или любого другого устройства для отключения обслуживания в качестве безопасности. выключатель.

Нажмите на изображение, чтобы увеличить его

Как показано, генератор подключается к безобрывному переключателю через вилку L14-30 (или L14-20) и вход питания. Два «горячих» провода («Горячий 1» и «Горячий 2») от генератора подключаются к нижним основным наконечникам в безобрывном переключателе.

Верхние два горячих наконечника безобрывного переключателя подключены к двухполюсному выключателю на 60 А на главной панели. Центральные наконечники безобрывного переключателя в качестве нагрузки подключаются к субпанели 60 А, которая предназначена только для цепей нагрузки 240 В. Поскольку это подпанель нагрузки 240 В, нейтральный провод не нужен. Нейтраль требуется только в случае цепей 120 В или цепей с защитой GFCI/AFCI.

Работа рычага безобрывного переключателя следующая:

• ВВЕРХ = Основное питание = ВКЛ
• Средний = ВЫКЛ.
• Вниз = Питание генератора = ВКЛ.

Когда генератор выключен, рычаг находится в нижнем положении, поэтому точки нагрузки 240 В подключены к источнику питания генератора. сыты по горло коммунальной властью.

Похожие сообщения:

• Как подключить 240 В, 208 В и 120 В, 1 & 3-фазная главная панель с высоким ответвлением треугольника?
• Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?

Как подключить 1-фазный генератор 230 В к дому с помощью автоматического переключателя – IEC?

Таким образом, мы должны использовать двухполюсный (2P) автоматический переключатель для подключения генератора к дому. Метод подключения такой же, как упомянутый выше для метода 1, но мы должны использовать однофазное 2-полюсное автоматическое переключение вместо ручного переключателя. Таким образом, никаких колебаний, т. е. когда питание восстанавливается от сети, автоматический переключатель автоматически определяет питание и перенаправляет питание от генератора к основному источнику питания и наоборот.

Примечание. Вы также можете использовать трехполюсное (3P) переключение вместо двухполюсного.

Нажмите на изображение, чтобы увеличить

Похожие сообщения:

• Как подключить потребительский блок с двойной разделенной нагрузкой 230 В? – УЗО+ПЦ
• Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ

Как подключить портативный генератор к дому без переключателя/автомата – NEC и IEC

Подключение портативного генератора без автоматического переключателя с использованием комплекта блокировки для 120 В и 240 В — NEC

Если вам нужен альтернативный, но более дешевый способ подключения генератора к домашней панели без использования переключателя, вам подойдет комплект блокировки. . Хотя вы можете выключить главный выключатель и запустить генератор для питания цепей 120 В и 240 В от источника питания генератора, по-прежнему безопасным и рекомендуемым методом является использование комплекта блокировки для использования на главной панели и выключателе генератора, который удерживает главный выключатель и генератор от работы в то же время.

На следующей электрической схеме показано, как подключить комплект блокировки для генератора и как он работает во время сбоя питания. В главный щит установлен блокировочный комплект, который блокирует оба (главный и генераторный выключатели одновременно). Только один выключатель (главный или генераторный) может быть ВКЛЮЧЕН или ВЫКЛЮЧЕН за один раз путем перемещения блокировки вверх или вниз.

Поскольку генератор подключен к главной панели через вилку L14-30 (или L14-20), разъем питания и комплект блокировки на главной панели, давайте посмотрим, как работает генератор.

Когда электропитание отключено = генератор включен

Когда основной источник питания недоступен, просто выключите главный выключатель и сдвиньте блокировочный комплект (который зафиксирует главный выключатель в положении ВКЛ, как показано на рис. инжир). Таким образом, вы сможете запустить генератор, а комплект блокировки позволит вам включить двухполюсный выключатель генератора. Просто запустите генератор и включите 2-контактный выключатель. Теперь вы можете один за другим включать выключатель 120 В или 240 В, чтобы запустить нужные цепи нагрузки на питание от генератора. Красная стрелка от генератора и ввода питания к 2-полюсному выключателю и главной панели показывает подачу питания к точкам нагрузки.

Связанный пост:

• Как определить правильный размер емкости подпанели?
• Как подключить субпанель? Установка главного наконечника для 120/240 В

Щелкните изображение, чтобы увеличить его

Когда питание от сети включено = генератор выключен

Когда питание от сети восстановится, просто выключите генератор и выключите соответствующий двухполюсный выключатель. Теперь сдвиньте комплект блокировки (он не позволит включить выключатель генератора), который позволит включить главный выключатель. Просто включите главный выключатель, и питание восстановится через основное питание к подключенным точкам нагрузки. Красная стрелка от основных кабелей питания показывает поток энергии в цепь.

Нажмите на изображение, чтобы увеличить

Похожие сообщения:

• Как подключить комбинированный выключатель и розетку?
• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный переключатель AFCI

Подключение аварийного генератора без переключателя на 230 В – IEC

Предостережение : Пожалуйста, следуйте местным кодам, так как этот метод может не соответствовать кодам в странах, следующих IEC. Это может привести к серьезным травмам и опасному пожару, поскольку это может быть сделано с особой осторожностью, так как есть вероятность, что кто-то забудет ВЫКЛЮЧИТЬ нужный выключатель перед операцией. Короче говоря, это можно сделать с особой осторожностью, если это разрешено кодексом.

Процесс и операции установки аналогичны описанным выше, но без переключателя переключения. Для этого метода выключите оба главных выключателя (MCB) на распределительном щите, чтобы отключить источник питания. Теперь установите отдельный выключатель на 63 ампера для генератора (такой же, как и главный автоматический выключатель).

Теперь подключите этот новый автоматический выключатель через разъем питания (3-контактная розетка или 32 А, 230 В, вилка) с помощью 6 AWG (7/064″ или 16 мм ² )”. Наконец, подключите 3-контактную вилку питания или розетку 32 А, 230 В генератора к этому входу питания или розетке питания (как показано на рис. ниже). Вы сделали это!

Похожие сообщения:

• Проводка распределительного щита с УЗО
• Электропроводка распределительного щита без УЗО

Нажмите на изображение, чтобы увеличить

Эксплуатация и работа

1. В случае отсутствия сетевого питания:

Для этого, прежде всего, выключите главный выключатель генератор. Теперь включите выключатель генератора и один за другим включите те выключатели, которые подключены к нужной нагрузке и должны работать через аварийный источник питания от генератора.

Когда генератор не используется, СНАЧАЛА выключите автоматический выключатель генератора, выключите генератор  и затем, наконец, включите главный выключатель в распределительном щите или потребительском блоке.

В этом случае генератор подает электричество на бытовую технику, и поток энергии будет продолжаться к этим подключенным электроприборам и устройствам через (красную линию, т. е. провода, обведенные красным прямоугольником) от генератора (как показано на рисунке ниже).

Красная линия в красном прямоугольнике) и стрелки (↑) показывают поток энергии в цепи.

Примечание: Пожалуйста! Будь осторожен.

В этом случае первый MCB (главный выключатель, подключенный к основному источнику питания) должен быть в положении «ВЫКЛ», а второй выключатель MCB, подключенный к генератору, должен быть в положении «ВКЛ». В целях дополнительной безопасности выключайте 3-контактную розетку питания или розетку и розетку генератора на 32 А, выключая встроенный кнопочный переключатель ВКЛ/ВЫКЛ, когда генератор не используется.

Щелкните изображение, чтобы увеличить

Похожие сообщения:

• Полное руководство по установке солнечных панелей. Пошаговая процедура с расчетами и диаграммами
• Как подключить батареи последовательно, параллельно и последовательно-параллельно?
• Последовательное, параллельное и последовательно-параллельное соединение солнечных панелей

2. В случае восстановления электроснабжения от электростанции:

В этом случае магистральные электрические линии подают электроэнергию к бытовым приборам, а поток электроэнергии будет продолжаться к подключенным электроприборам в системе через (красную линию то есть провода, обведенные красным прямоугольником) от основного источника питания от электростанции. Таким образом, портативный генератор остается в режиме ожидания.

Имейте в виду, что выключатель генератора будет в положении ВЫКЛ. Никогда не включайте этот выключатель при наличии основного питания. Для дополнительной безопасности выключите электрическую розетку с помощью бюллетеня кнопки ВКЛ/ВЫКЛ или удалите 3-контактный штекер генератора.

Щелкните изображение, чтобы увеличить

Похожие сообщения:

• Как подключить однофазный счетчик энергии? МЭК и НЭК
• Как подключить трехфазный счетчик электроэнергии? МЭК и НЭК

Примечание: Пожалуйста! Будь осторожен.

В этом случае второй выключатель MCB, подключенный к генератору, должен быть в положении «ВЫКЛ.». В целях дополнительной безопасности выключайте 3-контактную розетку или розетку и розетку 230 В, 32 А, выключая встроенную кнопку ВКЛ/ВЫКЛ, когда генератор не используется. Кроме того, выключите генератор и выньте вилку из розетки. Теперь включите главный MCB (главный выключатель, который подключен к основному источнику питания).

Предостережения и предупреждения :

Пожалуйста, прочитайте все данные примечания, предупреждения, инструкции, руководства и предостережения  прежде чем применять этот метод, поскольку он может быть незаконным в некоторых странах из-за безопасности и опасности. Кроме того, не рекомендуется для начинающих, а только возможный способ для практических инженеров и опытных техников в случае крайней чрезвычайной ситуации (т.е. сбоя питания в больницах во время серьезных операций) и безальтернативности для восстановления питания.

Одновременно должен быть включен только 1 MCB. Если второй MCB находится в состоянии «ON» на приведенных выше рисунках и в работе, т. е. оба MSB включаются одновременно. Затем;

1. Когда электроэнергия восстанавливается из электростанции, это может повредить ваш генератор или сжечь всю систему, что может привести к поражению электрическим током и опасности, опасному пожару и взрыву одновременно.
2. Когда основное электропитание недоступно, генератор подает электроэнергию обратно в основные кабели и линии, что может привести к перегрузке генератора и может привести к поражению электрическим током тех монтеров и электриков, которые работают/ремонтируют в других домах и на линиях электропередач.
3. Если у вас недостаточно практического опыта и вы не уверены в правилах безопасности, предусмотренных поставщиком электроэнергии или руководством пользователя генератора в вашей стране, не применяйте этот метод для подключения портативного генератора к домашней системе электроснабжения. Перед применением этого метода также рекомендуется обратиться к лицензированному электрику или в энергоснабжающую компанию.

Похожие сообщения:

• Как подключить и установить электрическую розетку?
• Как подключить розетку GFCI?
• Как подключить розетку AFCI?

Как подключить 3-фазный генератор к дому с 4-полюсным автоматическим переключателем?

Чтобы подключить трехфазный портативный генератор к домашней сети , мы должны использовать четырехполюсный (4P) автоматический переключатель или переключатель . Метод подключения такой же, как указано выше для однофазного генератора и переключателя, но мы должны использовать трехфазный 4-полюсный ручной переключатель. Это самый надежный и рекомендуемый способ подключения генератора к домашней электросети, потому что при восстановлении подачи электроэнергии от коммунальной сети автоматический переключатель автоматически определяет питание и перенаправляет питание от генератора к основному источнику питания и наоборот.

Примечание. Вы можете использовать Трехполюсный (3P) автоматический переключатель вместо четырехполюсного (4P) переключателя или переключателя .

Нажмите на изображение, чтобы увеличить

• Сообщение по теме: Как подключить трехфазный распределительный щит на 400 В? МЭК и Великобритания

Как подключить 3-фазный генератор к дому с помощью 4-полюсного ручного переключателя?

Нет большой разницы в проводных соединениях для автоматические и ручные переключатели с переносными генераторами . В следующем проводном соединении мы использовали четырехполюсный ручной переключатель для подключения трехфазного аварийного генератора к распределительным щитам. Соединения проводки для трехфазного переключателя такие же, как и для однофазного 2-полюсного переключателя в первом методе, но есть еще два разъема для дополнительной линии и нейтрали, как показано на рис. ниже.

Примечание: Вы можете использовать трехполюсный (3P) ручной переключатель вместо четырехполюсного (4P) переключателя или переключателя .

Нажмите на изображение, чтобы увеличить

Похожие сообщения:

• Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
• Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?

Код цвета проводки:

Для цепей 230/400 В и 120/240 В мы использовали цветовые коды проводки IEC и IEC . Вы можете использовать местные коды городов или i IEC — Международная электротехническая комиссия (Великобритания, ЕС и т. д.) или NEC (Национальный электротехнический кодекс [США и Канада] где; 120 В переменного тока:

• Черный = Горячий или Линия
•  Белый  = Нейтральный
• Зеленый / Желтый или оголенный провод = Провод заземления

Однофазный 240 В переменного тока:

• Черный = Горячий 1 или Линия 1
• Красный = Горячий 2 или Линия 2
•  Белый  = Нейтральный
• Зеленый / Желтый или оголенный проводник = Провод заземления

Трехфазный 208 AC:

• Черный = горячий 1 или линия 1
• Красный = горячий 2 или линия 2
• Синий = горячий 3 или линия 3
•  Белый или Серый = Нейтральный
• Зеленый / Желтый или оголенный провод = Провод заземления

Трехфазный 240 В переменного тока (высокая ветвь треугольника):

• Синий = горячий 1 или линия 1
• Оранжевый = горячая линия 2 или линия 2 (ВЫСОКАЯ ТРЕУГОЛЬНИК)
• Черный = Hot 3 или Line 3
•  Белый или Серый = Нейтральный
• Зеленый / Желтый или оголенный провод = Провод заземления

Трехфазный, 480 В и 600 В переменного тока

• Коричневый = горячий 1 или линия 1
• Оранжевый = горячий 2 или линия 2
•  Желтый = Hot 3 или Line 3
•  Белый или Серый = Нейтральный
• Зеленый / Желтый или оголенный провод = Провод заземления

IEC:

Одна фаза 230 В переменного тока:

• Коричневый = Фаза или
  7 Линия
• Синий = Нейтральный
• Зеленый /  Желтый  = Заземляющий провод   = Заземляющий провод

Три фазы 400–415 В переменного тока:

• Коричневый = фаза 1 или линия 1
• Черный = фаза 2 или линия 2
• Серый = фаза 3 или линия 3
• Синий = нейтральный
• Зеленый / Желтый  = Заземляющий проводник

Похожие сообщения:

• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?

Общие меры предосторожности

Общие меры предосторожности при игре с электричеством.

• Перед обслуживанием, ремонтом или установкой электрооборудования отключите основной источник питания (выключив главный выключатель в распределительном щите/потребителе и центре нагрузки/главном щите).
• Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
• Работы по устранению неисправностей, ремонту, установке и модификации, связанные с электричеством, могут производиться только в присутствии лиц, обладающих хорошими знаниями и практическим опытом, умеющих обращаться с электричеством.
• Прочтите все инструкции, руководства пользователя, предостережения, местные коды и строго следуйте им.
• Самостоятельное выполнение электромонтажных работ не только опасно, но и незаконно в некоторых регионах. Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
• Используйте подходящее напряжение и номинальный ток переключателя с подходящим размером провода и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
• Выключите главный автоматический выключатель MCB, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать существующую или новую розетку или выключатель с электрической/распределительной коробкой.
• Обратитесь к авторизованному и лицензированному электрику для установки выключателя, если вы не уверены в электрических схемах.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие руководства по установке электропроводки.

• Как подключить одноэлементный водонагреватель и термостат?
• Как подключить термостат водонагревателя 120 В — неодновременный?
• Как подключить термостат одновременного нагрева воды 120 В?
• Как подключить термостат водонагревателя 240 В — непрерывный?
• Как подключить термостат одновременного нагрева воды 240 В?
• Как подключить трехфазный термостат одновременного нагрева воды?
• Как подключить 3-фазный неодновременный термостат водонагревателя?
• Как переключить электрический водонагреватель между 120 В и 240 В?
• Схема электропроводки на лестнице — как управлять лампой с двух мест?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Схема больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для Hotelling
• Электрическая схема общежития и работа
• Схема подключения Godown — схема подключения туннеля и работа
• Схема подключения системы автоматического ИБП для дома или офиса
• Схема подключения ручного ИБП с системой переключателя.
