Типы перемычек и технология их монтажа

Помимо основных материалов, например, газоблоков для кладки стен, в строительстве используются дополнительные элементы, призванные укрепить конструкцию здания. Один из таких элементов — перемычка. Рассказываем о функциях и видах этих изделий, а также о способах их укладки.

Типы перемычек

Основная функция таких конструкций — перераспределять нагрузку от стены, расположенной над дверным или оконным проемом, а также любым технологическим отверстием в строении. Они также служат основанием для бетонного пояса или перекрытия.

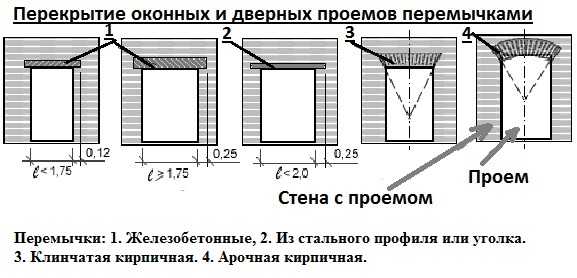

Перемычки изготавливаются из следующих материалов:

• Железобетон. Это недорогой, но прочный материал, который часто применяется в капитальном строительстве.

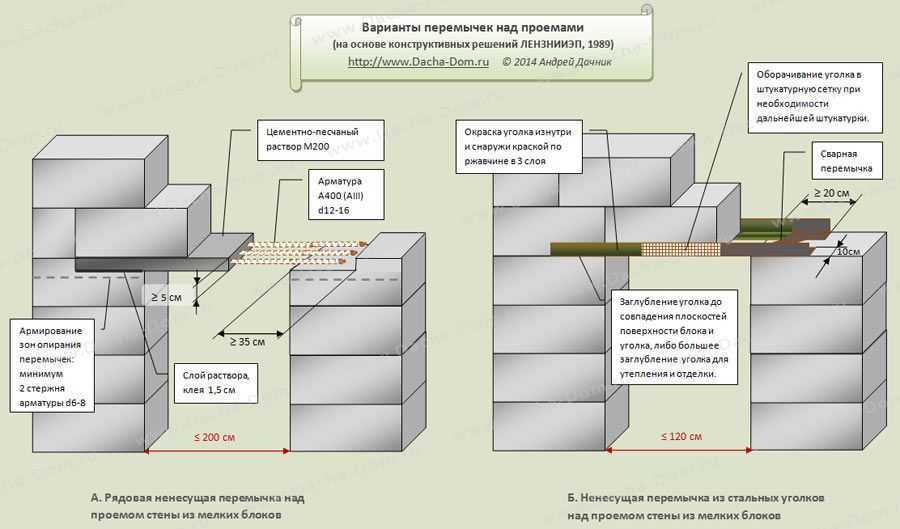

• Сталь. Стальные перемычки (двутавр или швеллер) используются при обустройстве широких проемов, в которых на окно или дверь воздействуют большие нагрузки.
• Газобетон. Газобетонные перемычки армируются металлическим каркасом — он обеспечивает конструкции необходимую прочность.

Кроме того, выделяют несколько типов перемычек в зависимости от их конфигурации и сферы применения:


• ПП — плитные. Их ширина составляет от 25 см и более.
• ПБ — брусковые. Ширина таких перемычек — до 25 см.
• ПГ — Г-образные балочные. У них есть выступ, используемый для фиксации плит перекрытия.
• ПФ — фасадные. Они предназначаются для проемов, в которых кладка выступает более чем на 25 см относительно поверхности стены.

Монтаж перемычек

Технология кладки подобных конструкций включает в себя следующие этапы:

1. Монтаж арматурной сетки.
2. Подкладка под сеть щебня либо кирпича.
3. Заливка подготовленной опалубки бетонной смесью.
4. Уплотнение и затвердевание бетона.
5. Демонтаж опалубки через 3-5 дней (когда застынет бетон).

Кладка перемычек длиной не более 2 метров осуществляется вручную. Более объемные конструкции монтируются с применением спецтехники. Если ширина проема превышает длину перемычки, то перекрытие создают из нескольких перемычек. При этом важно прочно зафиксировать края конструкций в стене, чтобы перекрытие получилось достаточно прочным для запланированных нагрузок.

Рекомендуемая глубина опирания перемычки на перегородку — от 200 мм и более. Если конструкция фиксируется на стене, то этот показатель должен быть не менее 250 мм. Чтобы увеличить прочность стыка между рекомендуют армировать кладку при помощи металлической сетки. Все эти нюансы необходимо учитывать еще на этапе укладки стены.

В каталоге интернет-магазина «Керамик Групп» представлены армированные газобетонные, железобетонные и другие типов перемычек для жилых и нежилых строений. Чтобы купить необходимый вам товар с доставкой по России, свяжитесь с нашими менеджерами любым удобным для вас способом или оформите заказ прямо на сайте компании.

виды, маркировка и технология изготовления

Содержание

• 1 Определение
• 2 Назначение
• 3 Виды и маркировка
• 4 Геометрия
• 5 Технология изготовления
• 6 Основные виды
• 7 Опалубка и ее укрепление
• 8 Утепление
• 9 Армирование
• 10 Заливка
• 11 Советы при работе
• 12 Вывод

Помимо основных материалов, на строительном участке есть второстепенные инструменты, которые укрепляют конструкцию. К таковым относятся железобетонные перемычки. Они используются для распределения нагрузки над оконными и дверными проемами при строительстве кирпичных, шлакоблочных и прочих построек. Несущая способность перекрытий определяется их геометрией и внутренней структурой. Эти величины устанавливаются действующими госстандартами.

Определение

Ж/б перемычки представляют собой конструктивный сборный или монолитный элемент из стали и бетона, который используется для обустройства проемов здания. Бетон в перемычках наделяет конструкцию необходимой жесткостью, обеспечивает сопротивлением к сжатию. Сталь используется для увеличения прочности на растяжение. Основные свойства железобетонных перемычек определяют толщину бетонного слоя, который защищает стальную арматуру.

Вернуться к оглавлению

Назначение

В строительстве армированный перехват применяется для сооружения оконных и дверных проемов. Иногда армированные бетонные перекрытия используются для сооружения ограждений, обозначения зон ответственности, возведения стоек. Такое изделие предназначено для выдерживания статической нагрузки от всех перекрытий, блоков и кладок здания. Чтобы выполнять свое назначение, опоры из железобетона монтируются горизонтально. Для изготовления перемычек применяются:

• сталь высоких марок с предельной величиной сечения от 0,4 до 0,6 мм;
• плотные тяжелые бетоны.

Такие характеристики позволяют элементу из железобетона выдержать предельные нагрузки, длительный срок эксплуатации здания.

Вернуться к оглавлению

Виды и маркировка

Существует классификация и маркировка железобетонных перекрытий согласно ГОСТу:

1. Брусковые ЖБИ (ПБ) с предельно допустимой шириной 2,5 дм.
2. Балочные перехваты (ПГ) отличаются наличием уступа на четверть. На него опираются перекрытия.
3. Фасадные ЖБИ (ПФ) для сооружения выступающих за периметр опор при кирпичной кладке.
4. Плитные элементы (ПП) с минимально допустимой шириной 2,5 дм.

Каждую железобетонную перемычку маркируют цифрами и буквенными символами, разделенными тире.  Первые цифры обозначают размеры сечения и длину перекрытия, выражаются в дециметрах. Буквами уточняется вид изделия. Затем принято обозначать класс арматуры с допустимой нагрузкой на армированный пояс, то есть минимальный вес. Последние цифры характеризуют плотность бетона, наличие строповочных или закладных петель.

Вернуться к оглавлению

Геометрия

Любая железобетонная опора имеет индивидуальные параметры, подбирающиеся по ширине проема и предварительно рассчитанному весу, который может на нее давить. Согласно действующему ГОСТу 948 1984 года, номинальный диапазон параметров по длине, высоте и ширине 10,3 — 33,7 дм, 1,2 — 2,5 дм, 1,4 — 2,9 дм соответственно.

Вернуться к оглавлению

Технология изготовления

Для изготовления железобетонной конструкции потребуются: доски, гвозди, стальная арматура, уголки, проволока для обвязки, бетонный раствор на цементе, щебне и песке. По необходимости можно использовать бетономешалку. На первом этапе работ следует выбрать конкретный вид бетонных перемычек. Железобетонными изделиями обустраивают оконные и дверные конструкции на портландцементе. Это позволяет избежать дополнительной стадии подгонки. При этом резать изделия нельзя. При сильно широких проемах используется несколько элементов.

Вернуться к оглавлению

Основные виды

Предлагается несколько видов перемычек из железобетона:

• оконные изделия предназначены для обустройства проемов над окнами. Наиболее часто используются при возведении кирпичных зданий и строений из природного и искусственного камня;
• сборные или ПР перемычки делают из плит и классического брускового железобетона. Преимущество сборной конструкции — не требуется выравнивание и подгонка кирпича при кладке рядов, так как каждый элемент изготавливается требуемого размера;
• брусковые или «карандаш» применяются при обустройстве дверных и межкомнатных проемов. Ширина таких перегородок, как правило, составляет 1,2 дм;
• несущие необходимы для снятия нагрузки со стеновых плит. Такими перемычками закрывают проемы несущих стен.

Выполнить их можно самостоятельно или же приобрести уже готовые продукты. Технология обустройства опор представлена ниже.

Вернуться к оглавлению

Опалубка и ее укрепление

Самостоятельно перемычку возможно изготовить двумя способами: сразу над проемом или прямо на участке.

Качественное перекрытие получается при монтаже опалубки. Для выполнения работ понадобятся деревянные доски или щиты для рамы, ОСП-плиты или стальные листы для щита. Материалы следует обернуть клеенкой, закрепив ее. Листы стали стоит смазать маслом. Это сократит время при разборке опалубки и защитит металл от влаги.

Подготовленная конструкция закрепляется проволокой на арматурной сетке. Опалубку следует устанавливать по всей поверхности, где будут монтироваться сами перекрытия. Фиксаторами на пересечении стержней арматуры конструкция закрепляется ниже каркаса. Это делается для предотвращения возможного прогиба щита после заливки тяжелого бетона. После установки конструкции важно еще раз затянуть проволоку, чтобы не произошло смещения. Дополнительно крепить опалубку следует подпорками. Только после этого можно заливать бетонный раствор.

Вернуться к оглавлению

Утепление

Дополнительно к перемычкам используют утеплитель (к примеру, минеральную вату). Утепляющий слой укладывают в процессе монтажа в опалубку между перекрытием и наружной кладкой, затем заливают бетоном. Толщина утепления должна быть около 10 см. Откосы проема дополнительно закладываются кирпичом. Тогда оконная рама будет упираться в заполнитель, а не в минеральную вату. Это позволит закрепить стык монтажной пеной. Однако такой откос потребует дополнительного утепляющего слоя.

В качестве альтернативы есть другой способ — с использованием экструдированного пенополистирола. Его поверхность более прочная. Достаточно 3 см этого материала. Зазоры между окном и утеплителем заполняются пеной. Так она будет опираться о твердую поверхность, что позволит надежно зафиксировать окно. Тогда дополнительный слой утепления не понадобится, что позволит сократить объем работ.

Вернуться к оглавлению

Армирование

Выбор арматуры зависит от типа перекрытия. Для железобетона из плит и бруска применяются разные изделия. Классическая арматура 6—8 мм в диаметре применяется при обустройстве легких конструкций при незначительных нагрузках, например, при кладке стен, не выступающих несущими. В остальных случаях применяются более прочные материалы большего диаметра. Приготовленные стальные пруты укладываются вдоль перемычки и скрепляются вязальной проволокой. Сварки при этом не требуется. В итоге должна получиться сетка.

Вернуться к оглавлению

Заливка

Заливку осуществляют бетоном М200 нужного объема. Приготовить его можно самостоятельно. Для этого потребуется пропорция: одна часть цемента на две части щебня и на пять частей песка. Цемент должен быть свежим, щебень — очищенным, а песок — просеянным. Смесь перемешивается в сухом виде. После этого добавляется вода. Под арматурную сетку нужно положить несколько половинок кирпичей. Смешанным до однородности раствором заливаются арматуру, пока она полностью не утонет. Следует слегка приподнять конструкцию над горизонтальным щитом. Работу можно продолжать, когда бетон полностью застынет. Чтобы избежать сквозняков, рекомендуется делать четверть сверху и с боков проема в 5 см. Внизу достаточно отпустить 2 см.

Вернуться к оглавлению

Советы при работе

При обустройстве ЖБИ следует четко соблюдать технологию и следовать некоторым советам:

1. Высота перемычки из железобетона должна составлять 1/20 величины самого проема, а ширина должна равняться ширине стены.
2. Диаметр сетки из арматуры следует выдерживать в 14 мм. Этого достаточно для обеспечения необходимой прочности железобетонного пояса.
3. Следует дождаться полного укрепления бетона. Не следует снимать низ опалубки и распорки ранее 25 дней.
4. Перемычки должны быть надежными и выполнены качественно.
5. Заливку нужно осуществлять, только когда верх пояса идет вровень с кладкой. Это позволит избежать ненужных перепадов.
6. Заливочный раствор следует тщательно утрамбовать, чтобы не образовалось пустот.
7. Тип перемычки определяет вес общей конструкции.
8. Для окон и дверей подойдут не несущие перекрытия с армированным поясом небольшой массы.

Вернуться к оглавлению

Вывод

Бетонная перемычка с армированным поясом широко применяется в строительстве. С ее помощью повышается прочность, долговечность возводимого здания. Для разных конструкций предусмотрен определенный тип изделия и соответствующий размер.

Сегодня есть возможность приобрести готовый продукт. Кроме того, простота производства железобетонного пояса позволяет сделать его самостоятельно.
