Двухклавишный проходной выключатель: схема подключения своими руками
Проходные выключатели в современном интерьере незаменимы. Самые сложные схемы управления ими позволяют создавать удобно расположенные точки освещения. Например, двухклавишный проходной выключатель поможет управлять светильниками и люстрами с нескольких мест.
Содержание
- Назначение
- Виды переключателей проходного типа
- Как работает устройство
- Двухместная схема управления
- Схема управления трехместная
- Монтаж проходного двухклавишного выключателя
- Подключение устройства на 2 группы светильников
Назначение
Под проходным (промежуточным, переходным) выключателем понимают устройство, при помощи которого можно выключать и включать свет, находясь в другом помещении или в любом участке комнаты. Обычно в доме, подъезде, на даче устанавливаются одноклавишные переключатели — ими можно управлять одной линией освещения или контуром из разных точек. Например, зайдя в подъезд, есть возможность включить свет снизу лестничной площадки и подниматься не в темноте, а по освещенной лестнице. Выключить свет возможно прямо возле своей двери — в целях экономии электроэнергии.
Двойной проходной выключатель более сложен в подключении и действии. Предназначается для отключения части ламп в одной точке освещения. Если в люстре имеется 10 ламп, будет возможность включать только половину из них, если нет необходимости в мощном освещении комнаты. С помощью проходного выключателя можно регулировать работу люстр в одной комнате с двух мест и более — у входа в комнату, у кровати, балкона. Чаще всего многоклавишные устройства рекомендуют ставить в помещениях с наличием разных входов и множества источников освещения. В противном случае лучше установить обычный проходной выключатель.
Виды переключателей проходного типа
По количеству клавиш проходные выключатели бывают:
- одноклавишными;
- двухклавишными;
- трехклавишными.
Наибольшую популярность имеют проходные выключатели на два направления. Трехклавишные переключатели менее популярны и сложны в подсоединении. Можно сделать пару или целую группу выключателей, но каждый добавленный прибор значительно усложнит общую схему. Порой переплетение проводов настолько сложное, что даже опытный специалист будет сомневаться при возможной поломке.
Как работает устройство
Функции проходного выключателя на две клавиши схожи с таковыми у переключателя с одной клавишей, но несколько расширены. В одном корпусе устройства происходит соединение двух проходных переключателей под одной крышкой, что делает возможности прибора более высокими. В момент включения клавиши на выключателе контакты перебрасываются, цепь замыкается, свет загорается. Напротив, расключение (переключение в обратную сторону) размыкает цепь.
Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. На кнопках указан стрелками порядок включения электричества.
Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор. Между собой они соединяются проводниками.
Двухместная схема управления
Чаще всего применяется схема подключения двухклавишного проходного выключателя с двух мест. Эта схема установки считается довольно простой. Для начала следует приобрести трехжильный кабель, где оплетка проводов имеет разные цвета — это поможет правильно определить положение фазы, ноля, заземления во время подключения.
Правильная установка проходного устройства позволит ему функционировать по двум направлениям. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Каждый проходной переключатель содержит 3 контакта, поэтому кабелей необходимо 2.
Схема подключения двойного проходного выключателя осуществляется параллельным способом, чтобы при перегорании одного осветительного прибора остальные работали. Распределительная коробка устанавливается в центре маршрута размещенных светильников.
В ней сойдутся семь кабелей:
- четыре — от выключателей;
- два — от осветительных групп;
- один — кабель питания.
Если нужно, проходной переключатель с двумя клавишами можно применять как перекрестный с одной клавишей. Для этого контакты перемыкают, клавиши соединяют для одномоментного срабатывания.

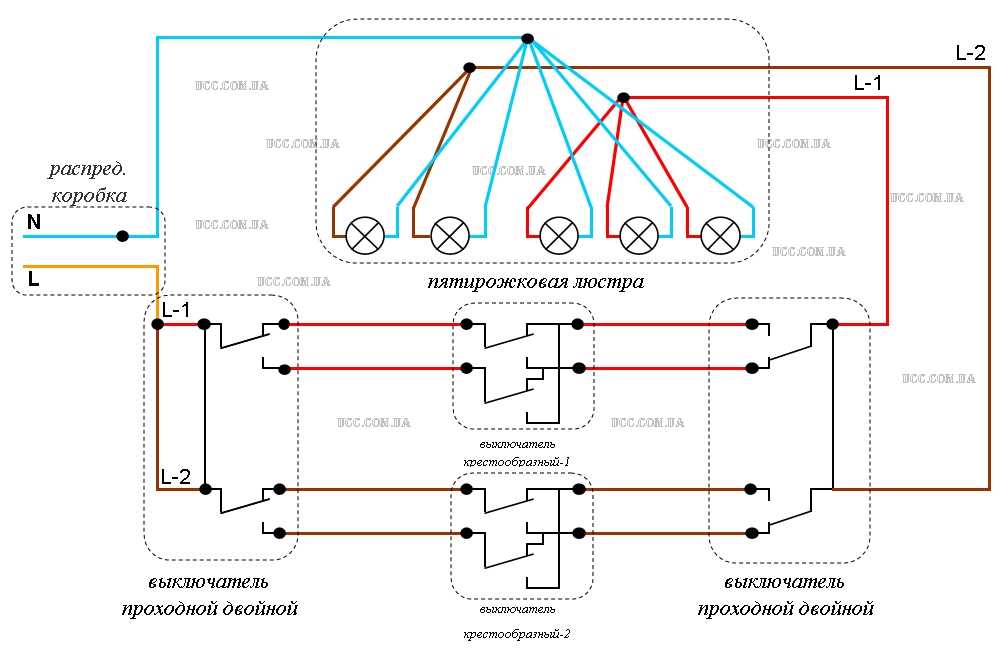

Схема управления трехместная
Используются аналогичные элементы, что и описанные выше, но добавляется перекрестный переключатель. В схеме с трех мест устройство находится в любой точке между двумя остальными. Лучше приобрести готовый выключатель перекрестного типа, но можно соединить под одним корпусом и два проходных переключателя с двумя кнопками.
На клеммах такого устройства перемычки стоят так, чтобы ток шел в нужном направлении. Крайние устройства соединяются с центральным четырехжильным кабелем. Ноль идет на 2 группы освещения, фаза — на оба входных контакта 1-го проходного выключателя. Вне зависимости от положения клавиш электричество проходит на два входа перекрестного устройства, через перемычку направляется на второй проходной переключатель.
Монтаж проходного двухклавишного выключателя
Перед тем как подключить двухклавишный проходной выключатель, нужно учесть ряд важных моментов. Соединять между собой нужно лишь контакты одного типа, ведь при неверном соединении сеть не будет работать либо произойдет короткое замыкание. Нужно помнить об отсутствии положения «Включено» и «Выключено» у проходных устройств — тут клавиши просто последовательно переводятся в разные положения.
Порядок монтажа проходного двухклавишного выключателя:
- Наметить места расположения будущих устройств.
- Обесточить квартиру, дом.
- Проштробить каналы для проведения кабелей к распределительной коробке, сделать при помощи насадки перфоратора углубления для подрозетников.
- Установить подрозетники, используя гипс, алебастр.
- Подвести кабель к каждому устройству, к светильникам.
- Закрепить клеммы соответствующих кабелей.
- Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
- Установить декоративные панели устройств.
Подключение устройства на 2 группы светильников
Каждый питающий провод (фаза), выходящий из выключателя, подводит электроэнергию к своему светильнику. При монтаже одинарного проходного устройства делают прокладку 3-жильного кабеля к каждому осветительному прибору. Двухклавишный переключатель требует протягивания пяти проводников к первому устройству и шести — ко второму (разница из-за наличия одной общей фазы).
На деле управление освещением более чем из 2 – 3 мест встречается редко, а с описанными схемами сможет разобраться даже начинающий электрик. Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.
О проходных выключателях простыми словами
Выберите категорию:
Все Распределительные устройства и подстанции » Комплектные трансформаторные подстанции КТП, 2КТП, БКТП, 2БКТП, КТПНУ, 2КТПНУ »» КТП / 2КТП (киоскового типа) »» БКТП / 2БКТП (блочные в бетонном корпусе) »» КТПНУ / 2КТПНУ (из сэндвич панелей, утеплённая) » Ячейки КСО-200 / КСО-300 » Ячейки КРУ / Ячейки КРУН » Панели ЩО-70 » Щиты ГРЩ » Щиты ВРУ (ВРУ и ВРУ с АВР) » Щиты УЭРМ, УЭРБ, ЩУ Трансформаторы ТМГ, ТМГ11, ТМГ12, ТМГ21, ТМГ32, ТМГСУ, ТСЗЛ, ТСЛ Кабель и провод » Кабель силовой для ВНЕШНЕЙ ПРОКЛАДКИ »» ААБл »» ААШв »» АВБШв »» АВБШвнг(А) »» АПвБШп »» АПвБШп(г) »» АПвВнг-LS »» АПвПуГ »» АСБл »» ВБШвнг(А) »» ВБШвнг(А)-LS »» ТППэп »» ТППэпБбШп »» ТППэп-НДГ » Провод СИП-2, СИП-3, СИП-4, СИП/ВОК (Телсил) »» СИП-2 »» СИП-3 »» СИП-4 » Арматура для СИП до 1кВ »» Ответвительные зажимы для провода СИП »» Зажимы для крепления изолированной несущей жилы СИП-2 »» Анкерные кронштейны и крюки для провода СИП »» Крепёжные элементы для провода СИП »» Зажимы для крепления провода СИП-4 »» Изолированные наконечники для провода СИП »» Соединительные зажимы для провода СИП »» Ограничители перенапряжений провода СИП » Кабель и провод для ВНУТРЕННЕЙ ПРОКЛАДКИ »» NYM »» АВВГнг-LS »» ВВГнг-LS »» ВВГнг-FRLS »» ВВГнг-LSLTx »» ВВГнг-FRLSLTx »» ВВГЭнг-LS »» ВВГЭнг-FRLS »» КВВГнг-LS »» КВВГнг-FRLS »» КГ »» КГ-ХЛ »» КГтп »» КГтп-ХЛ »» КГВВнг »» КГВВнг-LS »» КГВВЭнг-LS »» КГВЭВнг »» КГВЭВнг-LS »» КППГнг-HF »» КППГнг-FRHF »» КППГЭнг-HF »» КППГЭнг-FRHF »» ППГнг-HF »» ППГнг-FRHF »» РПШ »» ПАВ (АПВ) и ПНСВ »» ПВС »» ПВСнг-LS »» ПуВ »» ПуВнг(А)-LS »» ПуГВ »» ПуГВнг(А)-LS »» ПуГПнг(А)-HF » Кабель СЛАБОТОЧНЫЙ »» FTP »» UTP »» КПСВВ »» КПСВВнг-LS »» КПСВВнг-LSLTx »» КПСВВнг-FRLSLTx »» КПСВЭВ »» КПСВЭВнг-LS »» КПСВЭВнг-LSLTx »» КПСнг-FRLS »» КПСнг-FRLSLTx »» КПСнг-FRHF »» КПСЭнг-FRLS »» КПСЭнг-FRLSLTx »» КПСЭнг-FRHF »» Лоутокс 20нг(А)-FRLSLTx »» Лоутокс 21нг(А)-FRLSLTx »» Лоутокс 30нг(А)-FRLSLTx »» Лоутокс 31нг(А)-FRLSLTx Кабеленесущие системы ДКС, ИЭК, OSTEC, EKF, Legrand, TDM, Рувинил, EAE » Лоток кабельный металлический ДКС, OSTEC, ИЭК, EKF, ТДМ, КМ-Профиль »» Лоток кабельный металлический ДКС »»» Лоток листовой ДКС »»»» Лоток листовой ПЕРФОРИРОВАННЫЙ оцинковка Сендзимира S5 Combitech DKC »»»» Лоток листовой ПЕРФОРИРОВАННЫЙ горячее цинкование HDZ S5 Combitech DKC »»»» Лоток листовой ПЕРФОРИРОВАННЫЙ нержавеющая сталь INOX S5 Combitech DKC »»»» Лоток листовой НЕПЕРФОРИРОВАННЫЙ оцинковка Сендзимира S5 Combitech DKC »»»» Лоток листовой НЕПЕРФОРИРОВАННЫЙ горячее цинкование HDZ S5 Combitech DKC »»»» Лоток листовой НЕПЕРФОРИРОВАННЫЙ нержавеющая сталь INOX S5 Combitech DKC »»»» Аксессуары для листового лотка оцинковка Сендзимира S5 Combitech DKC »»»» Аксессуары для листового лотка горячее цинкование HDZ S5 Combitech DKC »»»» Аксессуары для листового лотка нержавеющая сталь INOX S5 Combitech DKC »»» Лоток проволочный ДКС »»» Лоток лестничный ДКС »»»» Лоток лестничный оцинкованная сталь L5 Combitech DKC »»»» Лоток лестничный горячее цинкование HDZ L5 Combitech DKC »»»» Аксессуары для лестничного лотка оцинковка Сендзимира L5 Combitech »»» Монтажные элементы ДКС »»»» Монтажные элементы сталь оцинковка Сендзимира B5 Combitech DKC »»»» Монтажные элементы горячее цинкование HDZ B5 Combitech DKC »»»» Монтажные элементы нержавеющая сталь INOX B5 Combitech DKC »»»» Монтажные элементы цинк-ламельное покрытие ZL B5 Combitech DKC »» Лоток кабельный металлический OSTEC »»» Лоток листовой OSTEC »»»» Лоток листовой ПЕРФОРИРОВАННЫЙ оцинковка Сендзимира OSTEC »»»» Лоток листовой ПЕРФОРИРОВАННЫЙ горячее цинкование OSTEC »»»» Лоток листовой НЕПЕРФОРИРОВАННЫЙ оцинковка Сендзимира OSTEC »»»» Лоток листовой НЕПЕРФОРИРОВАННЫЙ горячее цинкование OSTEC »»»» Аксессуары для листового лотка оцинкованного по методу Сендзимира OSTEC »»»» Аксессуары для листового горячеоцинкованного лотка OSTEC »»» Лоток проволочный OSTEC »»»» Аксессуары для проволочного лотка OSTEC »»» Лоток лестничный OSTEC »»»» Лоток лестничный оцинкованная сталь OSTEC »»»» Аксессуары для лестничного лотка OSTEC »»» Монтажные элементы OSTEC »» Лоток кабельный металлический ИЭК »»» Лоток листовой ИЭК »»»» Лоток листовой ПЕРФОРИРОВАННЫЙ оцинковка Сендзимира ESCA ИЭК »»»» Лоток листовой ПЕРФОРИРОВАННЫЙ горячее цинкование HDZ ESCA ИЭК »»»» Лоток листовой НЕПЕРФОРИРОВАННЫЙ оцинковка Сендзимира ESCA ИЭК »»»» Лоток листовой НЕПЕРФОРИРОВАННЫЙ горячее цинкование HDZ ESCA ИЭК »»» Лоток проволочный ИЭК »»»» Лоток проволочный оцинкованная сталь NESTA ИЭК »»»» Лоток проволочный горячее цинкование HDZ NESTA ИЭК »»»» Лоток проволочный нержавеющая сталь INOX NESTA ИЭК »»» Лоток лестничный ИЭК »»»» Лоток лестничный оцинкованная сталь LESTA ИЭК »»»» Лоток лестничный горячее цинкование HDZ LESTA ИЭК »»»» Аксессуары для лестничного лотка LESTA оцинковка Сендзимира ИЭК »»»» Аксессуары для лестничного лотка LESTA горячее цинкование HDZ ИЭК » Труба ПНД ПЭ техническая, ПНД/ПВД двустенная, ПНД гофрированная, ПНД гладкая »» Труба ПНД ПЭ техническая »» Труба ПНД двустенная гофрированная для кабельной канализации »» Труба ПНД/ПВД двустенная »» Труба ПНД двустенная жесткая для кабельной канализации »» Труба ПНД двустенная гибкая для открытой прокладки УФ » Кабельные каналы ДКС, ИЭК, Промрукав, EKF, Legrand, TDM, Рувинил, Экопласт »» Кабель-каналы парапетные DKC »» Аксессуары для парапетного кабель-канала »In-Liner» DKC »» Миниканалы DKC »» Аксессуары для миниканала »In-Liner» DKC » Металлорукав ДКС, ИЭК, Промрукав, EKF, TDM, Рувинил, ЗЭТАРУС, Fortisflex, REXANT »» Металлорукав без изоляции ЗЭТАРУС »» Металлорукав без изоляции ИЭК Изделия для прокладки и монтажа силового кабеля » Лента сигнальная ЛСЭ ОСТОРОЖНО КАБЕЛЬ » Плитка ПЗК для закрытия кабеля » Уплотнители кабельных проходов УКПт » Муфты кабельные КВТ, Нева-Транс, Raychem (Райхем) »» 1ПКВТ-10 »» 1ПКНТ-10 »» 1ПКТ-1 нг-LS »» 1ПКТ(б)-1 нг-LS »» 1ПСт-10 »» 3КВНТп-1 »» 3КВТп-10 »» 3КНТп-10 »» 3ПКВТп-10 »» 3ПКНТп-10 »» 3ПСт-6 »» 3ПСт-10 »» 3СТп-1 »» 3СТп-10 »» 4КВНТп-1 »» 4ПКТп-1 »» 4ПКТп(б)-1 »» 4ПКТп-1 нг-LS »» 4ПСТ-1 »» 4СТп-1 »» 5ПКТп-1 »» 5ПКТп(б)-1 »» 5ПКТп-1 нг-LS »» 5ПКТп(б)-1 нг-LS »» 5ПСТ-1 »» POLT-12/1XI »» POLT-24/1XI »» POLT-42/1XI »» POLT-12/1XO »» POLT-24/1XO »» POLT-42/1XO »» POLT-12/3XI »» POLT-24/3XI »» POLT-12/3XO »» POLT-24/3XO »» POLT-42/3XO Силовое и защитно-коммутационное оборудование » Автоматические выключатели МОДУЛЬНЫЕ (на DIN-рейку для щитов) »» Автоматы ABB Sh300L »» Автоматы ABB S200 »» Автоматы EKF ВА47-29 »» Автоматы EKF ВА47-63 »» Автоматы EKF ВА47-63М »» Автоматы EKF ВА47-100 »» Автоматы EKF ВА47-100М »» Автоматы EKF ВА47-125 »» Автоматы EKF AV-6 »» Автоматы EKF AV-10 »» Автоматы ИЭК ВА47-29 »» Автоматы ИЭК ВА47-60М »» Автоматы ИЭК ВА47-100 »» Автоматы ИЭК ВА88-35 »» Автоматы ИЭК M06N »» Автоматы Legrand DX3 »» Автоматы Legrand DX3-E »» Автоматы Legrand RX3 »» Автоматы Legrand TX3 » Диффавтоматы и УЗО Schneider Electric, ABB, EKF, Legrand, TDM, ИЭК, КЭАЗ »» Диффавтоматы АД-2, АД-2 S »» Диффавтоматы АД-4, АД-4 S »» Диффавтоматы АД-12 »» Диффавтоматы АД-32 »» Диффавтоматы DVA-6 »» Диффавтоматы АВДТ-63 »» Диффавтоматы АВДТ-63М »» Диффавтоматы DS200 »» Диффавтоматы DSh301R »» Диффавтоматы DSH941R »» Диффавтоматы DSN200 »» Диффавтоматы RX3 »» Диффавтоматы TX3 »» Реле, таймеры, ограничители перенапряжения ABB » Автоматические выключатели СИЛОВЫЕ »» Автоматы ABB XT1 »» Автоматы ABB XT2 »» Автоматы ABB XT3 »» Автоматы ABB XT4 »» Автоматы ABB T4 »» Автоматы ABB T5 »» Автоматы ABB T6 »» Автоматы ABB T7 »» Аксессуары к ABB Tmax »» Автоматы EKF ВА-99 »» Автоматы EKF ВА-99C »» Автоматы EKF ВА-99М »» Автоматы EKF ВА-99ML »» Автоматы TDM ВА87 »» Автоматы TDM ВА88 »» Автоматы TDM ВА89 »» Автоматы ИЭК ВА44 »» Автоматы ИЭК ВА66 »» Автоматы ИЭК ВА88 »» Автоматы КЭАЗ ВА04 »» Автоматы КЭАЗ ВА51 »» Автоматы КЭАЗ ВА52 »» Автоматы КЭАЗ ВА53 »» Автоматы КЭАЗ ВА55 »» Автоматы КЭАЗ ВА56 »» Автоматы КЭАЗ ВА57 »» Автоматы КЭАЗ АЕ20 М »» Автоматы КЭАЗ АК50Б »» Автоматы КЭАЗ АП50Б Светильники завода Световые Технологии » ACQUA C » ACQUA S » ADV/K » ADV/K UNI LED » ARCTIC.
Производитель:
Все1 шт. 1 шт. (снят с производства, замена!)100 м.1шт.ABBBKDKCEKFENSTOINSTALLLegrandLUG Light FactoryNILEDOSTECRaychemбухта 305 метровВКГОСТ 7399-97ЗЭТАРУСИЭККВТКонкордметрРувинилСветовые технологииСпецкабельСпецпредложение!шт
Результатов на странице:
5203550658095
Часто задаваемые вопросы — Schneider Electric
{"searchBar":{"inputPlaceholder":"Поиск по ключевому слову или задать вопрос","searchBtn":"Поиск","error":"Пожалуйста, введите ключевое слово для поиска"} }
В чем разница между продуктами RCBO и RCCB Acti 9?
— ВДТ: это устройство из линейки Acti 9, используемое для полной защиты (защита от перегрузки + защита от короткого замыкания + защита от утечки на землю с различной чувствительностью) — ВДТ: это устройство…
0.0.0″> В чем разница между логикой SR2 и SR3?
SR2 — это компактная линейка Zelio Logic, в которую нельзя добавлять модули расширения ввода-вывода или коммуникационные модули. В то время как SR3 — это модульная серия, в которую можно добавлять модули расширения ввода-вывода и…
Двигатель 415 В, класс изоляции F, сопротивление dv/dt 1 кВ/мкс, Can can…
Как правило, двигатель с изоляцией класса F считается двигателем с классом частотно-регулируемого привода, но указано, что выдерживаемая способность dV/dT составляет 1 кВ/мкс. Следовательно, мы не можем рассматривать этот двигатель как класс ЧРП…
5.1.1″> Последнее изменение: 26.07.2022
Каково значение выдерживаемого напряжения промышленной частоты в течение одной минуты? для NSX…
Серия Compact NSX имеет Uimp 8 кВ. В соответствии со стандартом IEC-60947-1 / 60947-2, на выключателе проводятся испытания импульсной волной 1,2/50 мкс и выдерживаемым напряжением промышленной частоты. Для промышленной частоты…
Часто задаваемые вопросы о популярных видеоПопулярные видео настроить функции режимов работы в Ecodial…
Как сравнить разные файлы SEPAM в SFT2841?
Узнайте больше в разделе часто задаваемых вопросов по общим знаниямОбщие знания
Как сбросить логический пароль Zelio?
Пароль можно сбросить, очистив программу внутри Zelio либо путем переноса новой программы на Zelio, либо очистив уже существующую программу путем обновления прошивки Пожалуйста, найдите. ..
Что понимают под симметричным и асимметричным током отключения?
Проблема: Заказчик хочет знать значение симметричного и несимметричного тока отключения автоматического выключателя и что они означают. Окружающая среда: Автоматический выключатель Разрешение: — Симметричное…
Почему в трехфазной системе счетчик все еще показывает напряжение чтение на одном…
Проблема: проверка обрыва фазы на измерителе не приводит к нулевому показанию напряжения. Среда: Измерители мощности серии EasyLogic Измерители мощности серии PowerLogic Разрешение: Видимое напряжение — это то, что мы. .. продукты имеют двойную кодировку с двумя рейтингами IP (например, IP65 / IP67)?
Вторая характеристическая цифра в обозначении IP указывает на степень защиты, обеспечиваемую корпусом, от вредного воздействия на оборудование из-за попадания воды. 5 =>…
148 — Стандартная 2-полосная схема освещения, 2 группы — Вестернет
ВАЖНО! Сначала прочитайте это!Примечание : Для упрощения этих схем мы не показывали заземляющие кабели, но все цепи ДОЛЖНЫ иметь правильно установленный заземляющий кабель.
Мы показали провода красным цветом, чтобы показать, что это новые провода , но на самом деле не имеет значения, какой цвет вы используете.
Для защиты модуля на входе Live должен быть установлен предохранитель защиты от перегрузки по току соответствующего номинала.
Мы прилагаем все усилия, чтобы эти руководства по подключению были точными и актуальными, и будем признательны за любые ваши отзывы, исправления или предложения. Пожалуйста, свяжитесь с нами, используя нашу справочную страницу или просто написав по электронной почте [email protected]
В этом руководстве описаны способы использования модуля (модулей) Fibaro Dimmer 2 в стандартной двухполосной схеме освещения с 2 группами.
Рисунок 1: Стандартная 2-полосная цепь освещения, 2 группы
Похожа на стандартную 2-стороннюю цепь освещения, но с двумя цепями, управляемыми 2-клавишным выключателем. Двухжильные кабели (коричневый и синий) несут Live и Switched Live к настенному выключателю и к каждому светильнику. Дополнительный 3-жильный кабель (коричневый, черный и серый) соединяет каждый настенный выключатель с одной из групп 2-клавишного настенного выключателя, позволяя каждому из них независимо включать или выключать свет — выключатель A и выключатель B Gang-1 управляет одной нагрузкой, переключатель C и переключатель B Gang-2 управляет другой нагрузкой.
Тумблеры — установите на переключатель A
Чтобы сохранить существующие стандартные тумблеры, мы можем просто установить модули Fibaro Dimmer 2, как показано на рис. 2.
-Gang с помощью Fibaro Dimmer 2 с тумблерами (Switch A).
В этом случае мы сохраняем стандартные тумблеры, соединяющие каждую цепь «L1» с входом S1 диммера 2 и «L2» с выходом Sx диммера 2. Live подключается к клемме L, и каждая нагрузка подключается к выходу диммера 2.
Это дает простое управление включением/выключением света с помощью переключателей, но при необходимости вы все равно сможете контролировать уровень затемнения через Z-Wave.
Настройка параметров Fibaro Dimmer 2 :
Необходимо установить следующие параметры:
- 20 — 1 — позволяет диммеру работать с тумблером (по умолчанию 0 для мгновенного выключателя)
- 26 — 0 — оставить по умолчанию
Выключатели мгновенного действия — установите на выключатель A
Для полного управления включением/выключением и диммированием мы можем заменить настенные выключатели Toggle аналогичными выключателями мгновенного действия.
Рис. 3: Стандартная 2-полосная схема освещения , 2 группы с использованием диммера Fibaro 2 с переключателями мгновенного действия (переключатель A).
Замените существующие тумблеры переключателями мгновенного действия, подключив каждую цепь «L1» к входу S1 диммера 2 и «COM» к выходу Sx диммера 2. Live подключается к клемме L, и каждая нагрузка подключается к выходу диммера 2. Любые неиспользуемые провода оригинальной проводки должны быть надежно заделаны.
Настройка параметров Fibaro Dimmer 2 :
Необходимо установить следующие параметры:
- 20 — 0 — оставить по умолчанию для работы с мгновенным выключателем
- 26 — 0 — оставить по умолчанию
Тумблеры — установите на переключатель A и переключатель B (или переключатель C)
.
В этом случае мы сохраняем стандартные тумблеры, соединяющие каждую цепь «L1» с входом S1 диммера 2 и «L2» с выходом Sx диммера 2. Под напряжением подключается клемма L, и каждая нагрузка подключается к выходу диммера 2 — одна из нагрузок подключается к переключателю B (или переключателю C).
Это обеспечивает простое управление включением/выключением света с помощью выключателей, но при необходимости вы все равно сможете контролировать уровень затемнения через Z-Wave.
Fibaro Dimmer 2 Настройка параметров :
Необходимо установить следующие параметры:
- 20 — 1 — позволяет диммеру работать с тумблером (по умолчанию 0 для мгновенного выключателя)
- 26 — 0 — оставить по умолчанию
Выключатели мгновенного действия — установите на переключатель A и переключатель B (или переключатель C)
.
Замените существующие тумблеры переключателями мгновенного действия, подключив каждую цепь «L1» к входу S1 диммера 2 и «COM» к выходу Sx диммера 2. Под напряжением подключается клемма L, и каждая нагрузка подключается к выходу диммера 2 — одна из нагрузок подключается к переключателю B (или переключателю C). Любые неиспользуемые провода оригинальной проводки должны быть надежно заделаны.
Настройка параметров Fibaro Dimmer 2 :
Необходимо установить следующие параметры:
- 20 — 0 — оставить по умолчанию для работы с мгновенным выключателем
- 26 — 0 — оставить по умолчанию
Тумблеры — установите на переключатель B и переключатель C
Рис. 6. Стандартная двухполосная схема освещения , 2 группы с использованием диммера Fibaro 2 с тумблером (переключатель B и переключатель C).
В данном случае мы сохраняем стандартные тумблеры, но устанавливаем модули диммера 2 на позиции переключателя B и C. Подключите каждую цепь «L1» к входу S1 диммера 2 и «L2» к выходу Sx диммера 2. Live подключается к клемме L, а Switched Live подключается к позициям Switch B и C, подключенным к выходу диммера 2.
Это дает простое управление включением/выключением света с помощью переключателей, но при необходимости вы все равно сможете контролировать уровень затемнения через Z-Wave.
Настройка параметров Fibaro Dimmer 2 :
Необходимо установить следующие параметры:
- 20 — 1 — позволяет диммеру работать с тумблером (по умолчанию 0 для мгновенного выключателя)
- 26 — 0 — оставить по умолчанию
Выключатели мгновенного действия — установите на переключатель B и переключатель C
Рис. 7. Стандартная двухполосная схема освещения , 2 группы с использованием диммера Fibaro 2 с переключателями мгновенного действия (переключатель B и переключатель C).
Замените существующие тумблеры переключателями мгновенного действия, подключив каждую цепь «L1» к входу S1 диммера 2 и «COM» к выходу Sx диммера 2.
