Схема подключения автоматов после счетчика
Автоматические выключатели или пакетники помогают защищать электросети здания, подают и контролируют напряжение тока. Устанавливают автоматические переключатели в распределительный щиток. Они классифицируются на разные виды, для каждого вида характерны свои характеристики работы. Схема подсоединения автоматов для счетчика тоже имеет свои особенности, которые рассмотрены в данной статье.
Виды автоматических выключателей
Автоматы для электросчетчика различают по нескольким критериям:
- по виду тока в главной цепи;
- механическое или моторное управление;
- способ монтажа: автоматы могут выдвигаться, быть стационарными или втыкаться в стену;
- по виду расцепителя: они бывают магнитными, электронными, тепловыми и прочих видов;
- корпус: может состоять из отдельных частей или быть цельным, открытым или закрытым;
- величина пропускаемого тока;
- возможность расцепления цепи электричества на расстоянии;
- защита, которая срабатывает при критических показателях напряжения.
Размеры автоматов на счетчик электроэнергии могут быть разными: предназначенными для защиты электросетей в жилых помещениях или крупных промышленных зданиях. Устанавливают в квартирах переключатели, изготовленные в России и иностранного производства.
Выключатели подразделяются на:
- дифференциальные;
- автоматические;
- устройства защитного отключения. Они предохраняют от удара током и предотвращают возгорание при повреждениях электрических кабелей.
Работа защитных переключателей
Чтобы правильно подключить устройство, необходимо понять принцип его работы.
Изделие состоит из корпуса, клемм, системы управления, устройства связи, дугогасительной камеры.
Контактная пара, расположенная на полюсе автомата, имеет дугогасительную камеру, которая контролирует напряжение. Камера состоит из пластин, охлаждающих электрическую дугу, возникающую при нарушениях.
В автоматах для счетчика может быть установлено несколько пар контактов.
Двуполюсный выключатель имеет 2 пары контактов, движущуюся и неподвижную, и оснащен индикатором включения.Важно знать! Расцепитель выключает устройство в случае аварии. В тепловом расцепителе установлена пластина, которая нагревается под воздействием электронов тока или при изменении температуры воздуха, и выгибается в сторону спускового механизма, отключая устройство.
Магнитный расцепитель состоит из катушки, которая подключена последовательно к контактам. При аварии сердечник в катушке двигается под влиянием магнита и размыкает контакты.
Вызывает перегрузку в электросети превышенная общая мощность подключенных устройств. Поэтому к цепи подключаются автоматы для электросчетчика, которые отключаются при величине тока больше расчетной. Определяют необходимую величину, складывая мощность приборов, которые будут подключены в сеть, и делят полученное число на 220. Это и есть показатель перегрузки. Именно такую величину должен выдерживать провод.
Расчет величины, при которой выключится автомат в случае короткого замыкания, производят при строительстве здания, тогда же выбирают тип защитного устройства.
Монтаж автомата к счетчику
При подключении руководствуются требованиями Правил установки электросчетчиков. В них указано, что кабель питания подходит к неподвижным контактам, расположенным сверху, при любом варианте подключения устройства.
Важно! Не рекомендуют подключать автоматы для счетчика с двумя и более фазами самостоятельно.
Счетчик устанавливают как на территории квартиры, так и в подъезде. Модель должна соответствовать принятым нормам законодательства. Паспорт прибора должен иметь отметку о внесении счетчика в единый реестр. Контролирующая компания-поставщик электроэнергии должна проверять, насколько правильно выполнен монтаж приборов учета и проводов.
Важно! Автоматические выключатели устанавливают до введения линии в счетчик.
Автомат для счетчика с одним полюсом устанавливают в сеть, где есть два кабеля – нулевой провод (обозначают аббревиатурой PEN) и фазный (маркирован буквой L).
На фазу ставят только один автомат для счетчика согласно принятым нормам. При возможности советуют использовать выключатель с двумя полюсами. Обычно такую систему используют в старых зданиях. Проводник питания присоединяют к входящей клемме пакетника, затем пропускают через счетчик и разводят по защитным приборам. Нулевой кабель тоже проводят через прибор учета.
Следует обязательно изучить паспорт устройства, где указана правильная схема подключения проводов к клеммам. В паспорте прописана информация о сечении проводов, типы соединения, длина зачищаемого отрезка проводника.
Основное правило подключения – сверху нужно подсоединить кабель питания, а снизу – провод нагрузки. Если потребуется замена автомата или подключение дополнительных кабелей, то в будущем не возникнет необходимость разбираться в проводах.
Конец кабельных жил зачищают на 10 см. Так провод проще входит в щиток и сгибается, что облегчает установку нескольких автоматов. Изоляцию внутри кабеля снимают на 1 см.
Проводники маркируют разными цветами:
- белый и коричневый цвета используют для фазного провода;
- черным, синим, голубым цветом обозначают нулевой кабель;
- зеленый цвет для заземления.
После зачистки провода, его вставляют в контакт сверху и фиксируют винтом с помощью отвертки. Если провод гибкий, то лучше подсоединить специальные наконечники. Они обеспечивают надежность соединения.
Нельзя допускать при подсоединении:
- попадание изоляции под зажим;
- слишком сильного перетягивания провода, чтобы не допустить изменение в форме корпуса и нарушения в работе переключателя.
В щиток могут быть встроены несколько защитных устройств, которые соединяют перемычками, но эффективнее использовать подобранную по размеру шину.

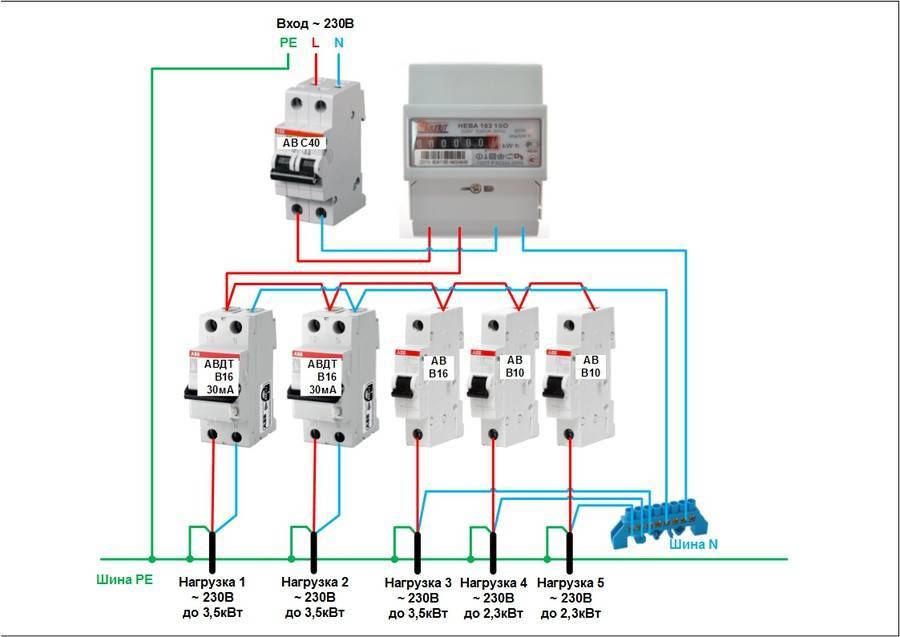

Как подключить автоматы после счетчика
В первую очередь определяют необходимое количество автовыключателей. Оптимальным вариантом будет разделение нагрузки. Один прибор используют для розеток, а второй для питания освещения.
Дорогостоящим вариантом является установка отдельного переключателя в каждой комнате. При таком способе в каждом помещении будут располагаться ящики автоматов, что не всегда вписывается в интерьер.
Желательно осуществлять монтаж автоматов для счетчика с помощью электрика, которые разбираются в различных видах счетчиков, автоматических переключателей и в схемах электрических соединений. Используя его знания можно снизить материальные затраты за оборудование электрощита, узнать возможные способы экономии энергии, улучшить питание подключенных устройств.
Какой автомат ставить в квартиру после счетчика на ввод
Прочее › Счетчик
Вводный автомат выбирают с учётом фазности сети и устройства проводки. Для однофазной подойдут однополюсный и двухполюсный автоматические выключатели, для трёхфазной — трёхполюсный и четырёхполюсный.
Двухполюсные и четырёхполюсные устройства устанавливаются, если существует вероятность утечки одной из фаз на «ноль».
- Можно ли ставить вводной автомат после счетчика
- Какой должен быть автомат после счетчика
- Как выбрать номинал вводного автомата
- Сколько ампер должен быть вводной автомат
- Как определить какой автомат поставить
- Кто должен менять вводной автомат в квартиру
- Какую нагрузку держит 16 амперный автомат
- Что сначала счетчик или автомат
- Сколько киловатт выдержит 32 амперный автомат
- Какие автоматы должны стоять в квартире
- Какой класс автоматов для квартиры
- Какой фирмы автоматы лучше ставить в квартире
- Какой автомат нужно ставить на холодильник
- Какую нагрузку выдерживает автомат на 6 ампер
- Какой автомат лучше ставить на розетки
- В каком случае ставится автомат
- Какой вводной автомат на 15 квт
- Где нужно ставить диф автомат
- Для чего нужен двухполюсный автомат
- Как найти автомат от своей квартиры
- В чем разница между Дифавтоматом и УЗО
- Какие автоматы лучше B или C
- Что дороже УЗО или дифавтомат
- Какой автомат поставить на плиту
- Сколько держит автомат на 25 ампер
- Как правильно ставить УЗО до автомата или после
- Какой автомат поставить на свет
- Какой автомат ставить на ввод 380
- Какой нужен автомат на 6 квт
- Можно ли ставить одно УЗО на все автоматы
- Что такое вводной автомат
- В чем разница между однополюсным и двухполюсным автоматом
- Почему отключается вводной автомат
- В чем разница между автоматом и рубильником
- Как рассчитать мощность автоматов
- Какой кабель нужен для автомата 25 ампер
- Почему нельзя ставить автомат на ноль
- Какой автомат ставить на 2 5
- Где установить вводной автомат
- Можно ли отказаться от установки счетчика
Можно ли ставить вводной автомат после счетчика
После счетчика, включенного непосредственно в сеть, должен быть установлен аппарат защиты.
Если после счетчика отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется.
Какой должен быть автомат после счетчика
Если после счетчика отходят несколько линий, снабженных аппаратами защиты, которые размещены за пределами помещения, где установлен счетчик, то после счетчика должен быть установлен общий отключающий аппарат.
Как выбрать номинал вводного автомата
Выбирать следует аппарат, срабатывание которого в случае короткого замыкания рассчитано на превышение номинального тока приблизительно на 1000 А. Подбирая вводное устройство, следует учитывать мощность, которая потребляется объектом, а также фазность энергопитания.
Сколько ампер должен быть вводной автомат
Важно! Обычно в частной жилой постройке устанавливают входной автомат, который способен выдержать ток 63 А. Значение рабочего тока также можно вычислить, если умножить суммарную мощность в киловаттах на 4,55. Этот коэффициент актуален, когда напряжение в электрической сети составляет 220 В.
Как определить какой автомат поставить
Чтобы рассчитать, на сколько ампер нужен автомат, разделите мощность группы потребителей на показания сети (220 или 380) и умножьте полученный результат на коэффициент мощности. Для бытовой сети 220 этот показатель — 0.95. Как правило, для выключателей используют автоматы номиналом 10А, а для розеток — номиналом 16А.
Кто должен менять вводной автомат в квартиру
Таким образом, если из строя вышел вводной автомат, то его обязана заменить управляющая компания из средств ежемесячно перечисляемых по строке «Содержание и текущий ремонт». Если из строя вышел защитный автомат, то, как предмет частной собственности, он подлежит замене за счет средств собственника.
Какую нагрузку держит 16 амперный автомат
Например, автомат на 16 ампер используется, если площадь сечения медной токопроводящей жилы составляет 1,5 кв. мм. В бытовой сети 220 вольт такой автомат может выдерживать нагрузку 3,5 кВт. Нагрузка на автомат в трехфазных сетях 380 вольт может составлять 18,2 кВт.
Что сначала счетчик или автомат
В ПУЭ черному по белому написано, что в случае замены электрического счетчика, должен быть установлен коммутационный аппарат, чтобы снять напряжение с фаз, которые идут к счетчику. Т. е получается, что перед счетчиком обязательно должен стоять вводной автомат.
Сколько киловатт выдержит 32 амперный автомат
Выбор автоматов по мощности и подключению
Вид подключения | Однофазное |
|---|---|
Автомат 32А | 7.0 кВт |
Автомат 40А | 8.8 кВт |
Автомат 50А | 11 кВт |
Автомат 63А | 13.9 кВт |
Какие автоматы должны стоять в квартире
В большинстве случаев в жилых домах будет стоять автомат с буквой C. Он будет моментально срабатывать при 5-10 кратном увеличении силы тока от номинала. То есть автомат с номиналом 10 А вырубит сеть без задержки при значении силы тока 50-100 А.
Какой класс автоматов для квартиры
Класс автоматического выключателя
A — применяются в сетях без больших скачков напряжения, B и C — для квартир, офисов и производства, D — для производства. Для бытовых нужд применяются автоматические выключатели класса срабатывания C.
Какой фирмы автоматы лучше ставить в квартире
IEK — лучшие автоматы из недорогого ценового сегмента. В последнее время качество продукции IEK заметно выросло, но при этом цена на нее практически не изменилась. Schneider Electric серия и ABB — две наиболее популярных фирмы. Schneider Electric серия «Домовой» — можно назвать данную серию лидирующей.
Какой автомат нужно ставить на холодильник
Поэтому для холодильника лучшим выбором будет электрический автомат на 4-5А с классом «С». Это позволит обеспечить устройству стабильную работу, а при возникновении каких-либо перегрузок защитить прибор и электросеть от возгорания.
Какую нагрузку выдерживает автомат на 6 ампер
Если говорить про автомат 6а, нагрузка на него рассчитывается исходя из количества полюсов и напряжения: 1 полюс — при 220 Вольт выдерживает 1,3 кВт.
2 полюса — при 220 Вольт выдерживает 1,3 кВт. 3 полюса — при 380 Вольт выдерживает 6,8 кВт.
Какой автомат лучше ставить на розетки
Выбор номинального тока ВА для защиты розеток
Нужно защищать розетку автоматическим выключателем 16А. Почему же во многих квартирных щитах розетки защищаются ВА на 25А? В каждой комнате устанавливается много розеток. Обычно несколько розеток объединяются в группы.
В каком случае ставится автомат
Зачёт можно получить автоматом, если сам преподаватель сочтёт это возможным. Официально ничего не закреплено, и в этом случае необходимо, чтобы преподаватель вас отметил для себя как старательного и добросовестного студента. Субъективное мнение будет играть весомую роль, порой даже большее, чем все учебные заслуги.
Какой вводной автомат на 15 квт
При подведенной мощности 15 кВт вполне достаточно, чтобы максимальный ток нагрузки счетчика находился в интервале 50-60А. Это соответствует номиналу вводного автомата не более 40А.
Где нужно ставить диф автомат
Диф-автомат устанавливается только на DIN-рейку в распределительном щитке квартиры или дома. К автомату подключаются блоки розеток или отдельные мощные электроприборы — стиральная машина, электропечь, электродуховка или водонагреватель.
Для чего нужен двухполюсный автомат
Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.
Как найти автомат от своей квартиры
В правом нижнем углу ринга щита под цифрой 1 два вводнЫх пакетника на квартиры. Вверху над ними, судя по древности, автоматы на линии этих квартир. Включены/выключены через один. Обозначения I(включено) и O(выключено) на них явно видны.
В чем разница между Дифавтоматом и УЗО
Отличия УЗО от дифавтомата
Мы уже отметили, что УЗО предназначено для предотвращения критических ситуаций вследствие утечек тока, а дифавтомат размыкает электроцепь при всех возможных нештатных ситуациях: короткое замыкание, утечка тока, уровень тока превышающий номинальное значение в несколько раз.
Какие автоматы лучше B или C
Основное отличие — это чувствительность электромаг. расцепителя. Автомат типа «В» сработает при превышении нагрузки в 3-5 раз, а автоматический выключатель категории «С» — при превышении в 5-10 раз. И тот, и другой тип оборудования используют для защиты бытовой сети 220v.
Что дороже УЗО или дифавтомат
Прежде всего, вопрос стоимости — дифавтоматы дороже УЗО и даже если рассматривать полный комплект защиты вместе с автоматом, цена обеих приборов будет ниже. Ремонтопригодность, в отличие от дифференциального автомата, использование защитной пары точно укажет причину аварийного срабатывания: утечки или перегрузки.
Какой автомат поставить на плиту
Далее проверьте вводной автомат (автоматический выключатель). Он должен быть рассчитан на силу тока не менее 32А для мощности плиты до 13,5 кВт, или 40А для мощности плиты до 18 кВт. Безопаснее подключать электроплиту к щитку без использования розеток.
Сколько держит автомат на 25 ампер
Например, в однофазной сети 220 вольт оно рассчитано на нагрузку 5,5 кВт.
В трехфазной сети типа «треугольник» (380 вольт) аналогичный показатель составляет 28,5 кВт. В трехфазных сетях «звезда» (220 вольт) автоматы этого типа способны выдерживать нагрузку 16,5 кВт.
Как правильно ставить УЗО до автомата или после
Устройство защитного отключения ВСЕГДА должно стоять после автоматического выключателя с таким же номиналом, как у автоматического выключателя или выше. То есть, если вы решили купить УЗО с номиналом в 25 ампер, то автомат в линии должен иметь номинальное значение 25 ампер, или ниже.
Какой автомат поставить на свет
На освещение лучше ставить автомат 6А а не 10А. И вот почему:
- Длина осветительной линии как правило достаточно велика, и чаще всего это всего лишь одна группа.
- Провода осветительных приборов являются на линии самым слабым звеном, и их сечение, конечно же меньше, чем 1,5мм.
Какой автомат ставить на ввод 380
В первую очередь, необходимо сказать, что автомат на 15 кВт в 3 фазы принимает напряжение в 380В.
Следовательно, автомат на 15 кВт требует вводного автомата на 25А.
Какой нужен автомат на 6 квт
Данные получены из каталога компании-производителя электрооборудования UNITHERM. Вот наиболее популярные модели проточных водонагревателей для городских квартир (6 кВт, 220 В, автомат защиты 32 А, рекомендованное сечение медного кабеля 4 мм2):
Можно ли ставить одно УЗО на все автоматы
Если следовать всем правилам, подключать через УЗО несколько автоматов нельзя. Этому препятствуют токи утечки, которые всегда существуют в электросети и при теоретическом рассчете, согласно ПУЭ 7, суммарный номинал подключаемых автоматов не должен превышать 25А.
Что такое вводной автомат
Вводные автоматические выключатели — это устройства защищающие цепь целиком, от ее ввода. Чтобы правильно выбрать данные прибора для квартиры, дома, производства, то необходимо понимать, как и сколько будет потреблять ваша личная энергосистема в целом.
В чем разница между однополюсным и двухполюсным автоматом
Однополюсный автомат предназначен для отключения одной линии.
Двухполюсник отличается от него тем, что контролирует рабочий процесс одновременно в двух линиях и сравнивает параметры потока электронов, определяя, соответствует ли он тому значению, которое допустимо для правильной работы сети.
Почему отключается вводной автомат
Короткое замыкание
При коротких замыканиях автомат отключается и при попытке его включить, тут же срабатывает заново. Если виной тому замыкание в приборе, то проблема легко находится и решается простым отключением этого прибора от сети.
В чем разница между автоматом и рубильником
Рубильник отличается от автоматического выключателя лишь тем, что не имеет функции автоматического отключения. То есть, отключать рубильник придется вручную. С первого взгляда кажется, что это недостаток, а не преимущество, но не стоит спешить с выводами.
Как рассчитать мощность автоматов
Особенности расчета тока электрического автомата Для однофазной сети в процессе расчета тока защитного устройства необходимо использовать формулу: I=P/U.
Р — это мощность, а U — напряжение. Для более простого расчета часто пользуются таким вариантом: 1кВт приблизительно равен 4,5-5А.
Какой кабель нужен для автомата 25 ампер
Сводная таблица для выбора автоматического выключателя для однофазной сети 220 В.
Номинальный ток автоматического выключателя, А. | Сечение жил кабеля, мм2. | |
|---|---|---|
25 | 2,9-4,5 | 2,5 |
32 | 4,6-5,8 | 4 |
40 | 5,9-7,3 | 6 |
50 | 7,4-9,1 | 10 |
Почему нельзя ставить автомат на ноль
ПУЭ запрещает рвать автоматом только заземляющий проводник PE. Поэтому нулевой проводник можно заводить на автоматический выключатель.
Какой автомат ставить на 2 5
Номинальный ток у АВ должен быть ниже, чем максимально возможное значение у кабеля — чтобы он смог «уберечь» проводку от повреждений.
Например, для 1,5 мм кв. лучше выбрать автомат на 10А (максимум на 16 А), для 2,5 мм кв. — на 16А (максимум на 20 — при условии подключения напрямую без розетки) и т.
Где установить вводной автомат
Место установки автомата ввода
Вводной автоматический выключатель согласно ПУЭ для обеспечения безопасной замены электросчётчика должен стоять перед ним в щите учёта. Устанавливается и пломбируется он вместе с прибором учёта представителем энергоснабжающей организации.
Можно ли отказаться от установки счетчика
При желании и согласно закону гражданин имеет право отказаться от установки умного счетчика.
- Какие автоматы лучше B или C
- Какой автомат нужно ставить на холодильник
- Какой автомат поставить на плиту
- Какой автомат поставить на свет
- Какой автомат ставить на ввод 380
- Какой вводной автомат на 15 квт
- Какой нужен автомат на 6 квт
- Кто должен менять вводной автомат в квартиру
- Сколько ампер должен быть вводной автомат
схемы электропроводки + как провести самому
Обязательной частью ремонтных работ в квартире является замена или установка электрокабеля, распределительных коробок, электрощитов.
Правильно подобранная схема подключения защитит жилье от аварий и непредвиденных ситуаций.
Расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. Здесь вы научитесь составлять схему и распределять электрические точки в однокомнатных, двух- и трехкомнатных квартирах. Следуя нашим рекомендациям, вы сможете обеспечить себя безотказно функционирующей энергосетью.
Содержание статьи:
- Отличительные черты современной электропроводки
- Зачем нужна электросхема?
- Разделение электропроводки на группы (линии)
- Стационарные бытовые приборы
- Выделенная линия для кухни
- Одна или несколько групп освещения?
- Влажные помещения
- Обзор электросхем жилых помещений
- Вариант №1: студия или студия
- Вариант №2: 2-х, 3-х комнатная квартира
- Выводы и полезное видео по теме
Отличительные черты современной электропроводки
Современные бытовые технологии в конце 20 века совершили ощутимый прорыв.
Помимо телевизоров, в домах появились компьютеры, системы безопасности и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим значительно усложнилась разводка электрических кабелей, хотя принципы устройства не изменились.
Сложности начинаются с самого первого этапа — проектирования. Чтобы правильно составить схему электропроводки в квартире, нужно заранее знать примерную мощность бытовых электроприборов, их расположение. При этом нужно продумать систему освещения во всех комнатах.
Если не учитывать прокладку компьютерного кабеля и установку роутера для домашней сети, то в дальнейшем вы получите провода, висящие на стене или протянутые по полу. В лучшем случае их можно спрятать в плинтус или зашить в ящики
Помимо большого количества новых устройств появилось еще одно отличие: наряду с электросетью всегда присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон .
Эти две системы (силовая и слаботочная) не могут быть разделены, так как все устройства питаются от сети 220 В.
Схема расположения слаботочной системы в квартире. Она включает в себя три сети: компьютерную, телефонную и телевизионную. Каждая сеть имеет свой кабель и оборудование.
Изменено количество одновременно работающих инструментов и кабелей. Если раньше было достаточно установить в зале одну люстру, то сейчас многие используют систему освещения, включающую, помимо люстры, точечные светильники и светильники.
К увеличению количества оборудования нужно добавить увеличение мощности — по этой причине старые кабели уже не подходят, а размеры электрораспределительного щита значительно выросли.
Зачем нужна электрическая схема?
Оказывается, устройство современной разводки электрики в квартире – это настоящее искусство, с которым может справиться только профессиональный электрик.
Если вы не хотите постоянно менять отделку стен, чтобы замаскировать то тут, то там кабели, рекомендуем сделать чертеж с обозначением всех значимых предметов, связанных с электричеством: розеток, выключателей, электрощитов, перед ремонтом квартиры или постройкой дома осветительные приборы.
Пример схемы, которую может зарисовать домовладелец. Обращается внимание на обозначение мест расположения всех электрических точек, начиная от электрощита и заканчивая розетками
Исходя из требований или пожеланий домовладельца, электрик составляет принципиальную схему электропроводки в квартире. Его задача — разделить тросы на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и, в конечном счете, сделать все, чтобы гарантировать безопасность и комфорт.
Что необходимо учитывать при составлении схемы, чертежа, плана работ необходимого для грамотного ?
Рассмотрим электрическую сеть в разрезе составных частей:
- Устройства автоматической защиты , установленные в электрощите. От их качества и правильной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
- Кабель-провод нужного сечения и с хорошей изоляцией.
- Розетки и выключатели с качественными контактами, надежными корпусами.
В частных домах обязательным элементом является вводной автомат и силовой кабель от него до щитка. С помощью регулируйте потребляемую мощность и при необходимости отключайте все электричество в доме.
Примерная схема электропроводки в частном доме. Основное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии
Электросчетчик обычно устанавливается на вводе, срезом после вводного автомата.
Разделение электропроводки на группы (линии)
Управлять и контролировать электросеть намного проще, если она разделена на несколько линий. В случае неисправности или аварийной ситуации вы можете отключить одну группу, при этом остальные будут функционировать в обычном режиме.
Возможность разделения на 4 группы:
Галерея изображений
Фото
Допустим, в городской квартире проложен отдельный силовой кабель для стиральной машины. Особенно это актуально для домов старой постройки со слабой электропроводкой, не выдерживающей сильной мощности.
На кухне обычно много техники, одновременное включение которой также требует прокладки силового кабеля подходящего сечения: плита, духовка, тостер, мультиварка, микроволновая печь, посудомоечная машина
Санузел один или две комнаты с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь соответствующую степень защиты
Поскольку в каждой комнате обычно имеется более одного светильника, рекомендуется устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, потолочные светильники) и детской комнаты (точечное освещение, ночник, настольная лампа)
1 группа — мощная бытовая техника
2 группа — кухонная линия
3 группа — ванная и туалет
4 группа — система освещения
Далее о каждой электрогруппе подробнее.
Стационарные бытовые приборы
Крупные бытовые приборы обычно располагаются в зоне кухни или ванной комнаты.
Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами розетки не допускаются; лучше использовать водонепроницаемые модели (+)
Для ремонта необходимо отдельное подключение кухонной зоны. При выходе из строя одного из устройств требуется замена. Чтобы не отключать электричество во всей квартире, достаточно отключить одно устройство защиты, отвечающее за стационарное оборудование.
К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт иногда затягивается на несколько часов. Отдельная группа питания поможет поддерживать комфортное пребывание на кухне и в других помещениях
Что мешает просто отключить сломанное устройство от сети, выдернув вилку из розетки? Дело в том, что при встроенном оборудовании точки подключения к электросети располагаются в труднодоступных местах.
Кроме того, неисправность может возникнуть не в самом устройстве, а в замаскированной в стене проводке.
В этом случае перемещать рычаг автоматического выключателя намного проще.
Выделенная линия для кухни
Кухонная линия традиционно самая загруженная. К сети постоянно подключено около 5-6 единиц, даже если они не задействованы. Это относится к холодильнику, духовке, плите, посудомоечной машине, вытяжке, микроволновой печи, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и т. д.
Схема электропроводки кухни, разделенная на 4 группы. В распределительном щите установлены отдельные автоматы для мощной бытовой техники
В этом случае отдельный мощный электрический кабель просто даст возможность использовать сразу несколько устройств.
Если на общей проводке «повиснут» осветительные приборы или водонагреватель, то при включении очередного прибора сеть просто не выдержит и сработает автоматическое отключение.
Подробный разбор схем и вариантов расположения приведен в статье, которую мы рекомендуем прочитать.
Одна или несколько групп освещения?
Учитывая количество светильников в каждой комнате, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра, то все приборы можно объединить в одну линию.
Однако если гостиная напоминает зал для дискотеки — с люстрами, точечными светильниками, потолочными и настенными светильниками — то только для нее следует организовать отдельную группу.
Схема подключения точечных или галогенных светильников 220 В для одной комнаты, например, для кухни, детской комнаты или прихожей
Если, кроме светильников, в сеть одной комнаты включены трансформаторы или блоки питания, то также рекомендуется подключить его к отдельному защитному устройству.
Влажные помещения
К электроприборам и кабелю в ванной комнате предъявляются повышенные требования, так как непосредственная близость воды представляет опасность. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже проводки необходимо учитывать ряд правил:
Фотогалерея
Фото
Распределительная коробка должна быть установлена вне ванной комнаты — в коридоре, холле или прихожей электробритвы) необходимо выделить отдельную розетку
Независимо от размера ванной комнаты выключатель всегда устанавливается снаружи.
Лучшее место возле входной двери.
Электрокабель рекомендуется прокладывать в верхней части стены, под самим потолком, располагая линии параллельно полу и используя изолирующий рукав
Правило 1. Установка распределительной коробки
Правило 2. Установка розеток для электроприборов
Правило 3. Место установки автоматического выключателя
Правило 4. Способ подключения вам придется пользоваться регулярно — розетками и выключателями. Предположим, что степень защиты розеток должна быть не ниже IP 44, а еще лучше приобрести специальные устройства с брызгозащитным кожухом.
Рекомендуется отказаться от светильников на 220 В в пользу аналогов на 12 В.
Для установки розеток в ванной комнате вполне подойдет трехжильный медный провод, но следует обратить внимание на сечение: для подключения обычных устройств оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Бытовой вариант — ВВГнг
Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в санузле, но и по всей квартире электропроводку придется заменить на трехпроводную.
С правилами выбора Для обустройства ванных комнат и туалетов предлагаем ознакомиться со статьей по этим вопросам.
Обзор схем электропроводки жилых помещений
Перейдем к конкретным схемам, которые можно применить в процессе планирования электропроводки в собственной комнате. При составлении чертежа важно учитывать расположение и мощность стационарного оборудования, условия использования электроприборов, удобное для пользования размещение розеток и выключателей.
Вариант №1: студия или студия
Отличительной чертой однокомнатного жилья является минимальное, по сравнению с другими вариантами, количество электроприборов, соответственно образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или ванной не нужно планировать отдельные группы — лучше сохранить общие принципы.
Вариант схемы электропроводки для 1-комнатной квартиры с учетом того, что в каждой комнате планируется установка одного осветительного прибора
Рассмотрим, что обязательно нужно сделать при составлении схемы электропроводки в однокомнатной квартире:
- выбрать основные параметры электрической сети;
- рассчитать нагрузку, подобрать кабель и УЗО;
- выбрать схему подключения (1 или несколько групп).
Решив эти вопросы, составить схему станет намного проще.
Параметры электрической сети
Заранее решить, какие приборы будут установлены во всей квартире, сложно, однако необходимо хотя бы приблизительное их количество, чтобы правильно рассчитать общую мощность.
Важно определить их расположение, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.
При выборе мест для установки розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток 0,3-1,8 м, выключателей — 0,6-0,9 м. Ориентируемся на удобство использования
Также важно выбрать способ прокладки кабеля — открытый или закрытый. предполагает прокладку проводов поверх декоративных стен. При этом чаще всего проводку закрывают пластиковыми коробами, но в некоторых случаях оставляют на виду.
Прокладка проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и видимые провода являются частью декора
Преимущества открытой проводки:
- возможность установка после или во время ремонтных работ;
- быстрая установка;
- Вы можете подключить другую линию в любое время.
При монтаже скрытой проводки придется штробить стены, чтобы все провода были замаскированы под отделку. С подвесными конструкциями проще: шланги системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.
Скрытая проводка имеет несколько плюсов, но они более существенны:
- к параметрам и условиям монтажа предъявляются не столь жесткие требования;
- допуски на номинально допустимые токи увеличиваются;
- внутренняя целостность сохранена.
Традиционно в новых квартирах используют скрытую проводку, а открытый способ применяют только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).
Расчет электрической нагрузки
Для расчета суммарной нагрузки электроприборов необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение сети. Формул расчета много, но лучше пользоваться готовыми таблицами.
Таблица потребляемой мощности наиболее распространенных бытовых электроприборов, которыми пользуются жители квартир.
Значения усредненные, поэтому для точного расчета необходимо знать характеристики устройств (+)
Мы рекомендуем вам связаться с инженером или использовать компьютерную программу для расчета точной нагрузки, потому что это зависит от результата.
При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытая или закрытая), так как закрытая проводка имеет меньшую теплопроводность, поэтому ток тоже меньше (+)
По правилам, если внутриквартирные сети разбиты на группы, то каждая отдельная линия должна быть оборудована автоматом на 25 А. Поэтому при разбивке на группы учитываем общий номинальный ток (не более 25 А).
Есть исключения: например, для сетей освещения достаточно устройства защиты на 16 А, но при условии, что в группу входит не более 20 розеток и светильников одновременно.
Какая схема подключения лучше?
Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп.
Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) нужна отдельная линия с устройством защиты.
Такие схемы могут существовать в квартирах старого жилого сектора, которые не ремонтировались много лет, или в загородном доме, где нет мощного электрооборудования. Получается, что даже для установки электрики в однокомнатной квартире необходимо разделение на группы.
Примерная схема подключения электрических точек в группы. Для кухни предусмотрено целых три группы, обслуживающие электрическую плиту, мелкую бытовую технику и осветительную сеть
Данная схема применима практически к любому типу жилья, но точек подключения соответственно и линий будет больше, в 2-х и 3-х комнатных квартирах.
Вариант №2: 2-х, 3-х комнатная квартира
Принципиально электропроводка не зависит от количества комнат, но есть ряд особенностей, которые необходимо учитывать:
- розетка лучше разделены на несколько групп – по количеству комнат;
- систему освещения также необходимо разделить на помещения;
- для кухни следует выделить не менее трех линий – для осветительных приборов, мощной техники и мелкой бытовой техники;
- если санузел раздельный, то лучше использовать разделение на 2 группы.
Учитывая, что для элитного жилья характерна большая площадь квартир, в схемы электропроводки включается охранное оборудование.
Примерная схема установки средств защиты для квартиры с двумя комнатами. Предполагается, что помимо розеток и групп освещения в квартире есть система видеонаблюдения и охранная сигнализация
Если проектированием и монтажом занимаются специалисты, то у вас должна быть схема в конце работы — на случай ремонта или непредвиденной ситуации.
Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки многокомнатных квартир лучше использовать несколько чертежей, так как в одном трудно обозначить все группы, в том числе слаботочные
По разработанной схеме прокладки линий электропередач и установки электроточек , можно смело производить установку. Желательно во время работы избегать изменений запланированной проводки. Однако при наличии в них необходимости корректировку схемы необходимо производить с учетом вышеизложенных правил.
Составление необходимо указать вводное электрооборудование и параметры кабеля из группы ввода.
Выводы и полезное видео по теме
Схему электропроводки можно составить в виде чертежа, выполненного от руки, либо с помощью компьютерной программы. Пример электропроводки по квартире в трехмерном компьютерном изображении:
Профессиональные советы практиков:
Тонкости различных видов подключения розеток и выключателей:
Провести электросеть в квартире, защитив все приборы и правильно распределив нагрузку, то можно при одном условии — если вы квалифицированный электрик.
Работать с распределительным щитом без специального разрешения нельзя. Следовательно, поменять розетку или подключить вытяжку можно самостоятельно, а более серьезные работы лучше поручить специалистам.
Хотите поделиться личным опытом составления схемы модернизации или ремонта ЛЭП в квартире? Есть вопросы или ценные предложения? Пожалуйста, пишите комментарии в блоке ниже.
Как установить электропроводку для стирально-сушильной машины
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых домах
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
| Руководство по обеспечению питания для стирально-сушильной машины. Многие стирально-сушильные машины на самом деле представляют собой два отдельных устройства, каждое из которых имеет свои собственные требования к электрической цепи в зависимости от приобретаемых моделей. |
| ||||
youtube.com/embed/0HejcqtVPTg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Руководство по подключению многоярусной стирально-сушильной машины
Электрика Вопрос №1: У меня есть штабелируемая стирально-сушильная машина GE (модель #WSM2420TAAWW), которую я хотел бы использовать в квартире, подключенной к сети 120 В.
- Машина 120/240В, 21А 60мГц имеет трехштырьковую вилку 240В , но у меня нет розеток для нее.
- Я искал по всему району метро, но, кажется, ни у кого нет в наличии преобразователя, который я мог бы использовать, видимо, я ищу не в тех местах.
- Не могли бы вы порекомендовать подходящий повышающий/понижающий преобразователь с адаптерами? Или есть другое решение, которое я должен рассмотреть? У меня очень ограниченный бюджет, поэтому у меня мало вариантов.
Спасибо за помощь!
Этот вопрос по электропроводке поступил от Уэсли из Денвера, Колорадо.
Ответ Дэйва: Спасибо за вопрос по электропроводке, Уэсли.
Инструкции по подаче питания на стиральную и сушильную машины Применение: установка контура мойки дымовых труб
Уровень квалификации: от среднего до продвинутого — лучше всего выполнять лицензированный электрик.
Необходимые инструменты: базовая сумка для электриков, ручные инструменты, электрическая дрель, сверла и удлинитель.
Расчетное время: Зависит от личного опыта, умения работать с инструментами и устанавливать электропроводку.
Примечание. Установка дополнительной выходной проводки должна производиться при наличии разрешения и после проверки.
- Преобразователи напряжения и адаптеры
Я не рекомендую использовать адаптер напряжения для стирально-сушильной машины, а использование адаптера напряжения аннулирует гарантию производителя. - Требуемая мощность цепи
Как описано в этом вопросе, требуемый 21 ампер для стирально-сушильной машины превышает стандартную 15 или 20 ампер 120-вольтовую розетку в квартире или доме, поэтому преобразователь не будет доступен, поскольку преобразователи не могут создать силу тока, преобразовать напряжение только в пределах номинальной силы тока существующей цепи. Указанную схему необходимо будет установить, как описано в руководстве по установке. - Стирально-сушильная установка
Многие стирально-сушильные установки представляют собой два отдельных устройства, каждое из которых имеет свои особые требования к электрической цепи в зависимости от приобретаемых моделей. - Мощность сушилки для белья
Имейте в виду, что сушилки для белья могут иметь электрический или газовый нагрев, поэтому электрическая цепь двигателя может быть общей с блоком стиральной машины, как указано в руководстве пользователя или руководстве по установке.
См. дополнительную информацию о подключении друг к другу стиральных и сушильных машин
Электрика Вопрос № 2:
Я приобрел комплект для штабелирования своего комплекта стиральной и сушильной машин. При перемещении сушилки она будет дальше от выхода 220/230.
- Я не хочу покупать удлинитель, везде он стоит больше 100 долларов. Мне интересно, смогу ли я легко скомбинировать 2 сушильных шнура длиной около 10 футов каждый и стоимостью от 10 до 15 долларов. Гораздо дешевле, но я все еще получаю нужную мне длину.
- Как я могу сделать это без потери питания или создания небезопасного соединения посреди моей прачечной (я предполагаю, что проволочные гайки не подходят для соединения двух шнуров)
Этот вопрос о ремонте домашней электросети поступил от Бена из Орема, штат Юта.
Ответ Дейва:
Не рекомендуется использовать удлинители от крупных бытовых приборов, включая стиральные машины и сушилки.
Может быть, лучше удлинить электрическую цепь ближе, чтобы шнур доставал до нее.
Подключение сушилки к 3- и 4-проводным шнурам
См. установку электрической сушилки с обычной системой электропроводки на 220 Вольт. Вы можете столкнуться с 3-проводной или 4-проводной электрической сушилкой, а также с 3-проводной или 4-проводной розеткой. Давайте посмотрим, как устроена электрическая сушилка и что делать, если шнур не подходит к вилке.
Электропроводка
Домашняя электропроводка включает в себя розетки на 110 В и розетки на 220 В, а также розетки, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома.
Руководство по домашней электропроводке
Полный список типов электропроводки и деталей, используемых в домашних проектах, с указанием электрических кодов служит руководством по выбору.
Вам также может быть полезно:
| ||||
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
