Схема подключения дифавтомата

Если вы решили защитить своих близких и имущество с помощью дифавтомата (АВДТ), то правильно делаете, но только подключите его правильно. Сначала изучите схему подключения автоматического выключателя дифференциального тока и только потом занимайтесь его монтажом. Хотя тут ничего сложного нет, но если все равно сомневаетесь как подключить дифавтомат, то ниже я подробно рассказал как это сделать…

Подключение дифавтомата практически похоже на подключение УЗО, но только здесь в схеме отсутствует дополнительный автоматический выключатель. На что тут нужно обратить особое внимание при подключении дифавтомата:

1. Подключение проводов. Приходящий провод всегда подключается только на верхние контакты, а отходящий всегда на нижние. Не меняйте их местами. От этого может сгореть АВДТ и тогда побежите в магазин за новым. Если вдруг у вас не хватает длины проводов до нужных контактов, то замените провод.
2. Соблюдение полярности . На дифавтомат заводятся и фаза «L» и нуль «N». У одних производителей нулевой контакт может быть справа, а у других слева. Внимательно смотрите на корпус АВДТ, там все подписано. Буква N — это для подключения нулевого проводника. Цифра 1 — это для подключения приходящего фазного проводника. Цифра 2 — это для подключения отходящего проводника. Соблюдение полярности позволяет исправно выполнять все свои функции АВДТ. Модуль отвечающий за функции автоматического выключателя часто стоит только на фазном полюсе. Если мы перепутаем полярность, то тогда наш любимый дифавтомат не сможет защитить проводку от короткого замыкания и перегрузки.
3. Следите за нулевыми проводниками. Как мы привыкли «нуль» должен быть везде общим и должен объединять все нулевые проводники. А вот  использование дифавтомата немного нарушает это правило. Запомните, что объединение нулей после АВДТ запрещено. После дифавтомата фаза и нуль ушли только в контролируемую данным АВДТ цепь и на всем ее протяжении ни с чем больше не объединяются.

Схема подключения дифавтомата

Теперь ниже давайте рассмотрим несколько схем подключения дифавтомата, которые могут встретиться в обычных квартирах.

В варианте предложенным ниже предлагается установка общего входного автоматического выключателя дифференциального тока, который будет защищать всю квартиру. Рекомендованные параметры АВДТ приведены на схеме, но учтите что у каждого разная нагрузка и нужно ее считать индивидуально.

Плюсы такой схемы:

• дешевизна, так как необходим только один АВДТ;
• необходимо немного места в распределительном щитке.

Минусы:

• при срабатывании дифавтомата обесточивается вся квартира;
• затруднен поиск неисправности (В какой линии произошла утечка? А может было короткое замыкание?)

Следующая схема подключения дифавтомата состоит из общего входного АВДТ и дифавтоматов в каждой отходящей линии. Это самый безопасный и надежный вариант схемы распределительного щитка. Тут входной АВДТ контролирует всю сеть, а групповые дифавтоматы контролируют каждый свою цепь.

В данном варианте необходимо соблюсти селективность в выборе автоматических выключателей дифференциального тока. Групповые выбираем с током утечки 30мА, а входное с током утечки 100-300мА. Это нужно чтобы при неисправности к какой-либо цепи не сработали сразу групповой и входной дифавтоматы. Также селективность может быть достигнута с помощью применения АВДТ типа «S» (селективного). Оно имеет задержку в времени срабатывании, что дает возможность сработать только одному групповому АВДТ.

Плюсы такой схемы:

• надежность и безопасность;
• при аварии обесточивается только неисправная линия, что облегчает поиск места неисправности.

Минусы:

• дороговизна, так как дифавтоматы стоят недешево;
• необходимо много место в распределительном щитке, чтобы все это разместить;
• сложность схемы (может это и не минус).

Последняя предлагаемая схема подключения дифавтомата является почти аналогичной предыдущей схемы, но только без применения общего входного АВДТ. Многие говорят, что зачем тратить лишние средства на входной дифавтомат, так как каждая цепь уже контролируется автоматическим выключателем дифференциального тока. Плюсы и минусы такой схемы такие же как и в предыдущем варианте.

Если у Вас остались вопросы, то задавайте их в комментариях. Будем вместе разбираться что к чему.

Вот несколько фотографий, где показано наглядно подключение дифавтоматов. Это моя работа по сборке и подключению электрощитов. Для заказа разработки схемы распределительного щита и его сборки пишите запрос в любой форме на адрес Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. . Готовые электрощиты отправляю в любую точку России через транспортные компании. При заказе сборки схему разрабатываю бесплатно.

Специально для Елены ответ на комментарий №2. Схема подключения дифавтомата как делать НЕЛЬЗЯ.

Улыбнемся:

Тост:
Висел на столбе электромонтер, сжимал зубами два куска провода. Бежала мимо лиса:
— Монтер-монтер, а что это ты на проводах раскачиваешься, хоть бы лестницу поставил!
Молчит монтер, сжимает провода пуще прежнего. А лиса не унимается:
— Монтер, ты бы хоть паяльник взял, разве можно зубами?

Молчит монтер. А лиса снова:
— Монтер, ты электричество-то выключи, ведь тебя сейчас током долбанет!
Не выдержал монтер, разжал зубы да как гаркнет во все горло:
— А ну вали отсюда, дура рыжая, ты еще будешь меня учить работать!
А как разжал зубы — вниз брякнулся и ногу вывихнул. А провода разомкнулись, и во всем городе свет погас.
Так выпьем за то, чтобы не обращать внимания на советы дилетантов.

Как подключить дифференциальный автомат: схемы подключения

Электропроводка несет для дома, его жильцов и техники много рисков. Исключить большинство из них способна установка автоматического выключателя дифференциального тока (АВДТ) — дифавтомата.

Это устройство обеспечивает защиту от тока утечки, сетевой перегрузки, короткого замыкания и поражения человека током. Важно знать, как подключить дифференциальный автомат, чтобы максимально защитить оборудование, здоровье людей и имущество.

Содержание статьи:

• Принцип работы дифавтомата
• Возможные схемы подключения
  • Система с единственным дифавтоматом
  • Двухуровневая система подключения
  • Одноуровневая система дифавтоматов
  • Установка дифавтоматов без заземления
  • Схема при трехфазной сети
  • Особенности монтажа селективных дифавтоматов
• Пошаговая инструкция по установке дифавтомата
• Полезные монтажные советы
• Выводы и полезное видео по теме

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

• наличие тока утечки;
• неожиданное короткое замыкание;
• перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, который реагирует на разницу между значениями тока на «нуле» и «фазе».

Отличие может возникнуть при контакте человека с предметами под напряжением или при частичном замыкании электроприборов на окружающие их поверхности. В таких случаях и отключает электричество.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие управляющей микросхемы

Датчик короткого замыкания реагирует на высокий ток. А подключение избыточной нагрузки определяется по нагреву металлической термопластины, которая размыкает электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с электропроводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемном контуре.

Возможные схемы подключения

Способы подключения дифавтоматов отличаются не столько вариантами расположения проводов, сколько количеством и характеристиками самих устройств. Поэтому важно разобраться в возможных схемах, узнать особенности их применения и подключения, чтобы обеспечить максимальную защиту себя и бытовой техники за минимальные деньги.

Система с единственным дифавтоматом

Первая схема подключения дифавтомата подразумевает наличие только одного защитного устройства. Оно монтируется сразу после электросчетчика. К выходу АВДТ подключаются все имеющиеся электрические контуры.

Необходимо, если это возможно, установить в начале каждой цепи . Так надо, чтобы можно было проводить ремонт электропроводки в одной комнате без выключения света во всей квартире.

Единственный дифавтомат на всю квартиру – самый бюджетный вариант, но и он способен защитить жильцов от удара током при случайном контакте с поверхностью под напряжением

Максимальная токовая нагрузка защитного устройства должна соотноситься с мощностью одновременно подключенной техники и характеристиками электросчетчика. Желательно, чтобы АВДТ срабатывал раньше, чем предохранители на приборе учета.

К единственному дифавтомату сверху подключаются питающие провода от электросчетчика, а снизу выходят те, к которым присоединяется внутриквартирная разводка. Плюсом такой схемы является простота, дешевизна и минимальная потребность в месте для размещения АВДТ.

К недостатку описываемого варианта электрозащиты относится неудобство поиска причины выбивания дифавтомата. Так как обесточивается сразу вся квартира, то определить, в какой комнате находится причина срабатывания АВДТ, довольно трудно.

Кроме того, если проблема с электропроводкой возникнет только в одном помещении, то напряжение нельзя будет включить во всей квартире. Чтобы избежать минусов схемы с единственным дифавтоматом, рекомендуется присмотреться к другим вариантам его подключения.

Двухуровневая система подключения

Двухуровневая система дифавтоматов является более надежной и удобной в обслуживании. На первом уровне находится подключенный после электросчетчика АВДТ, через который проход вся нагрузка. Выходящие из него провода параллельно подключаются к нескольким дифавтоматам, число которых равно количеству электрических контуров в квартире.

Для установки нескольких дифавтоматов продаются специальные щиты, которые позволяют экономить место на стене, сохраняя удобство подключения электропроводов

Устройства второго уровня могут быть менее мощными и иметь меньший пороговый ток утечки. Это позволит сэкономить, сохранив эффективность оборудования.

Теоретически отдельное защитное устройство можно подключить к каждому бытовому прибору, но на практике это нецелесообразно. Иногда в отдельный контур выделяют наиболее мощное оборудование в ванной – стиральную машину, электрифицированную душевую кабину, джакузи.

К преимуществам двухуровневой схемы подключения дифференциального автомата относят:

1. Надежность и безопасность. Дифавтомат первого уровня, по сути, является дублирующим и способен отключать электроэнергию одновременно со следующими за ним защитными устройствами.
2. Легкость поиска электроконтура, в котором возникла неисправность.
3. Возможность отключения лишь одной комнаты от электричества на период ремонтных работ.

К недостаткам такого варианта защиты электросети можно отнести лишь необходимость покупки нескольких дифавтоматов и сложность в выделении места для их установки.

Двухуровневую схему рационально использовать при разветвленной сети с несколькими электрическими контурами. Если же к электросчетчику подключено минимум техники, то будет достаточно установки единственного дифавтомата.

Одноуровневая система дифавтоматов

Одноуровневая схема подключения дифавтоматов напоминает двухуровневую. Отличие заключается лишь в отсутствии общего АВДТ. Сторонники этого варианта подчеркивают, что он позволяет сэкономить деньги и место за счет исключения одного защитного устройства из схемы.

В одноуровневой схеме подключения дифавтоматов рекомендуется использовать коммутирующую шину, которая упорядочивает электрические провода и упрощает их монтаж

Минусом такого способа монтажа является отсутствие в цепи дублирующего устройства, которое бы обеспечивало дополнительный уровень защиты. Что касается особенности установки и сфер применения распределенной одноуровневой схемы, то они идентичны таковым в двухуровневом варианте.

Установка дифавтоматов без заземления

Принципиальная схема подсоединения дифавтоматов при отсутствии заземления практически не отличается от рассмотренных выше одноуровневых и двухуровневых вариантов. Разница заключается лишь в отсутствии специальной жилы, которая должна подходить к каждой электроточке, обеспечивая съем тока с корпуса прибора при нарушении его электроизоляции.

Отсутствие заземления в квартире значительно облегчает монтаж электрической проводки, но создает дополнительные риски при эксплуатации бытовой техники

В старых многоэтажках и частных домах просто не была предусмотрена. В результате такой непредусмотрительности возникал риск поражения человека током при контакте с техникой и конструкциями, которые случайно оказались под напряжением.

Дифавтомат функционально замещает провод заземления, разрывая электрическую цепь за сотые доли секунды после определения утечки тока. За это время электроудар не успевает навредить человеку, а воздействие ограничивается максимум легким испугом.

Дополнительно АВДТ защищает оборудование от перегрузок и короткого замыкания, чем выгодно отличается от обычного заземления.

Отличия в действии дифференциальных автоматов и УЗО перечислены и , посвященной вопросам сравнения двух типов защитных устройств для электропроводки.

Схема при трехфазной сети

Иногда возникает необходимость установить дифавтомат в здании, куда подведена сеть 380В. Это может быть гараж, магазин или небольшое промышленное помещение. В таком случае применяются те же схемы, что и в сети 220В. Отличается только сама конструкция дифавтомата.

Подключение проводов трехфазной сети к клеммам дифференциального автомата проводится в строгом соответствии с маркировкой на его корпусе

АВДТ для трехфазного напряжения имеет четыре входных клеммы и столько же выходных, от которых идут провода к электроприборам. Желательно, чтобы в электрическом контуре была жила заземления. Но при отсутствии таковой на ток утечки обязательно среагирует дифавтомат и обесточит помещение.

Преимущества и недостатки разных вариантов подключения АВДТ к трехфазной сети такие же, как и при напряжении 220В.

Особенности монтажа селективных дифавтоматов

Большинство селективных дифавтоматов имеют в названии индекс S. Эти устройства отличаются от обычных АВДТ увеличенным временем срабатывания при обнаружении тока утечки.

Селективные дифавтоматы применяются только в качестве главного прибора в двухуровневых схемах. Они обеспечивают индивидуальное срабатывание устройств второго уровня без отключения электропитания во всей сети.

Селективный дифаппарат рационально покупать только при монтаже двухуровневых схем. Если он будет единственным в квартире, то задержка срабатывания станет, наоборот, его недостатком

Их особенность заключается в следующем. При появлении тока утечки его могут обнаружить дифавтоматы обоих уровней. Какой из них сработает первым, отдается на откуп случайности, но обычно отключают электричество оба.

Увеличение времени срабатывания центрального АВДТ позволяет дифавтомату второго уровня сработать первым. Таким образом, в результате неисправности отключается только один электроконтур, а остальная квартира продолжает оставаться под напряжением. Использование селективности позволяет использовать дифавтоматы с одинаковым пороговым током утечки.

Существует и другая схема подключения, без селективного устройства, которая позволяет добиться избирательного отключения АВДТ второго уровня при появлении тока утечки.

Для этого центральный аппарат выбирается с пороговым значением параметра в 100мА, а второстепенные – 30 мА. В таком случае первыми будут срабатывать дифавтоматы второго уровня, избирательно отключая только один электроконтур. Однако 100% работоспособность такой схемы не гарантируется.

Приоритет при покупке необходимо отдавать селективным дифавтоматам, которые обеспечивают большую надежность и удобство.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.

К месту с блоком дифавтоматов должен быть свободный доступ. Вокруг него желательно не размещать легковоспламеняющиеся и взрывоопасные предметы

Последовательность действий при этом следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
5. К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
6. Подать напряжение на АВДТ и проверить работоспособность прибора.

Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т».

При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит, он неисправен и подлежит замене.

В деревянных домах обязателен огнестойкий щит для дифавтомата. Он защитит стены дома от огня в случае возгорания защитных устройств

В дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.

Полезные монтажные советы

Монтаж дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надёжной.

«Ноль» к нагрузке обязательно должен идти от дифавтомата, иначе возникнет разница значений токов, и защитное устройство сразу сработает. В результате подключить электроприборы не удастся

В электрике не следует пренебрегать советами, поэтому к приведенным рекомендациям следует отнестись внимательно:

1. При подключении проводов к дифференциальному автомату обязательно нужно соблюдать полярность. Клемма «нуля» обозначается как N, а «фазы» – 1 или 2.
2. Работы по подключению необходимо производить при полном обесточивании всех проводов.
3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифавтоматом первого уровня.
4. Стоит подбирать мощность дифавтоматов второго уровня в соответствии с предполагаемой нагрузкой на электроконтур в каждой комнате.
5. Нельзя объединять выходящие «ноль» и «фазу» дифавтомата с неподключенными к нему электропроводами, даже если они идут от параллельно подключенных АВДТ.
6. Выходящий из дифавтомата «ноль» не должен соприкасаться с жилой заземления.

При фиксации провода в клемме нужно следить, чтобы в разъем не попала изоляция. Плохой контакт может привести к перегреванию дифавтомата и его поломке.

При несоблюдении большинства вышеописанных рекомендаций АВДТ просто не будет функционировать должным образом. Он может «выбивать» при подключении нагрузки или вообще не срабатывать на утечку тока. Поэтому к электрической схеме подключения нужно отнестись со всей серьёзностью.

Выводы и полезное видео по теме

С какими трудностями можно столкнуться при подключении защитных устройств, вы узнаете из следующих видеороликов.

Тестирование двухуровневой селективной и неселективной схемы:

Внутреннее устройство дифавтомата:

Разбор различных схем подключения дифавтоматов (3 части):

Подключение защитного дифференциального автомата – процесс несложный. Главным условием быстрого монтажа является четкое соблюдение рекомендованных электрических схем. В этом случае самостоятельная установка защитных устройств удастся с первого раза, а сами АВДТ будут надежно служить долгие годы.

Хотите поделиться собственным опытом в подключении дифференциального автомата? Знаете тонкости установки прибора, не приведенные в статье? Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото  в расположенном ниже блоке.

Как подключить дифавтомат в однофазную сеть

Дифференциальный автоматический выключатель представляет собой электромеханическое устройство, защищающее электросеть от повреждения в результате коротких замыканий или высоких нагрузок. Кроме того, он обеспечивает безопасность людей, избегая поражения электрическим током при прикосновении к линии, имеющей ток утечки. Таким образом, он совмещает функции двух устройств: автоматического выключателя и УЗО. Подключение дифавтомата – задача не из легких, и чтобы правильно ее выполнить, нужно соблюдать меры безопасности, а также соблюдать правила установки. О том, как подключить дифавтомат, пойдет речь в этой статье.

Контент

• Дизайн функции дифференциальных автоматов
• Установка дифальтомата в одно- и трехфазной сети
• Диаграммы подключения
  • Вводной машины
  • Индивидуальные машины
• Дифутомат в цепи без заземления

Дифутомат в цепи без заземления

9

. нужно помнить при подключении дифференциальной машины?

Процедура подключения

Наиболее распространенные ошибки при подключении АВДТ

Заключение

Конструктивные особенности дифференциальных автоматов

Как уже было сказано, установка дифавтомата в сеть позволяет обеспечить защиту от утечек электрического тока, перегрузок и сверхтоков короткого замыкания.

Это устройство комбинированное и состоит из двух основных компонентов:

• Автоматический выключатель с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при превышении нагрузки расчетной. АБ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают — однофазную или трехфазную.

• Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальной работе сети воздействуют магнитные потоки одинаковой силы, не допускающие отключения линии. В случае утечки (утечки электроэнергии на землю) нарушается равномерность потоков, в результате чего реле переключается при обесточивании линии.

Помимо АВ и УЗО, автомат содержит дифференциальный трансформатор, а также электронный усилительный элемент.

Установка дифавтомата в одно- и трехфазную сеть

Перед началом подключения дифференциального автомата необходимо нажать кнопку «Тест» на его корпусе. Таким образом искусственно создается ток утечки, на который прибор должен реагировать отключением. Это позволит убедиться, что устройство работает правильно. Если устройство не выключается во время тестового теста, его нельзя использовать.

В бытовых однофазных сетях, где рабочее напряжение 220В, устанавливают двухполюсные АВДТ.

Подключение дифавтомата в однофазную электрическую сеть требует правильного подключения нулевых проводов: ноль от нагрузки подключается снизу устройства, а от источника питания — сверху.

Установка четырехполюсного диф. По аналогичному принципу выполнен автомат, предназначенный для защиты трехфазной сети, рабочее напряжение которой 380В. Следует учитывать, что трехфазный (четырехполюсный) дифавтомат занимает в распределительном щите больше места, чем однофазный. Это связано с необходимостью установки блока дифференциальной защиты.

Корпус некоторых типов АВДТ имеет маркировку 230/400В. Такое устройство может быть установлено в сети с одной или тремя фазами. Во втором случае эти устройства монтируются на потребителей, использующих только одну фазу — это может быть группа розеток или отдельные устройства.

Схемы подключения

Основное правило, которое должна учитывать любая схема подключения дифференциальной машины: АВДТ должны подключаться к фазам и нулевому проводу только той линии или ответвления, для защиты которых предназначено это устройство.

Ознакомительная машина

В этом случае дифференциальный автомат в щитке устанавливается на вводной провод. Свое название такая схема подключения дифавтомата получила потому, что устройство защищает все группы и ветки сети, к которым оно подключено.

При подборе АВДТ для данной схемы необходимо учитывать все параметры работы линии, в том числе потребляемую мощность. Такой способ подключения защитного устройства имеет ряд преимуществ, к которым относятся:

• Экономия, так как во всей сети установлена ​​одна машина.
• Компактность, так как одно устройство не занимает много места в панели.

Недостатки данной схемы следующие:

• При сбое в сети обесточивается вся квартира или дом.
• В случае какой-либо неисправности ее поиск и устранение займет много времени, так как потребуется найти ветку, на которой произошел сбой, а также установить конкретную причину проблемы.

Наглядные схемы подключения дифавтоматов в видео:

Отдельные автоматы

Данный способ подключения предусматривает установку нескольких дифференциальных АБ. Установка дифавтомата осуществляется на каждую отдельную ветку или мощный потребитель. Кроме того, перед самой группой защитных устройств размещен дополнительный АВДТ. Например, один прибор устанавливается на осветительные приборы, другой – на розеточную группу, а третий – на электроплиту.

Преимуществом этого метода является максимальный уровень безопасности, а также достаточно простое устранение неполадок. Недостатком его являются большие затраты, связанные с приобретением нескольких дифференциальных автоматов.

Дифаавтомат в цепи без заземления

Не так давно технология строительства любых зданий учитывала обязательное обустройство цепи заземления. К нему были подключены все имеющиеся в доме распределительные щиты. В современном строительстве заземляющее оборудование не является обязательным. В таких зданиях и имеющихся в них квартирах должны быть установлены дифференциальные АВ, чтобы обеспечить требуемый уровень электробезопасности. Дифавтомат в такой схеме не только защищает сеть от неисправностей, но и играет роль заземляющего элемента, предотвращая утечку электрического тока.

Наглядно про подключение дифавтоматов в видео:

Что нужно помнить при подключении дифференциального автомата?

Независимо от того, к однофазной или трехфазной сети подключается защитное устройство, при его установке необходимо соблюдать следующие правила:

• Силовые кабели следует подключать к верхней части устройства, а провода, идущие к потребителям, — к нижней. На корпусе большинства дифференциальных АБ есть принципиальная схема, а также обозначение разъемов.

Очень важно правильно подключить дифавтомат, так как неправильное подключение проводников с большой долей вероятности приведет к перегоранию устройства. Если кабели недостаточно длинные, их необходимо заменить или удлинить. Как вариант, устройство можно перевернуть на DIN-рейку, но в этом случае можно запутаться при дальнейшей установке.

• Необходимо соблюдать полярность контактов. Все защитные устройства в соответствии с международными стандартами имеют маркировку разъемов: для фазы — L, для нуля — N. Питающий кабель обозначается цифрой 1, а отходящий кабель — 2. При неправильном подключении контактов устройство отключится. скорее всего не сгорит, но если на это не будет реагировать на проблемы с сетью.
• Во многих устройствах схема подключения предусматривает подключение всех нулевых проводников к общей перемычке. Но в случае с дифференциальным АВ этого делать нельзя, иначе будет постоянно отключаться питание. Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует подключать только к той ветви, которую он защищает.

Процедура подключения

Теперь поговорим о том, как правильно подключить АВДТ. После того, как вы определились со схемой установки и приобрели все необходимое для установки, приступайте к подключению. Делается это в следующем порядке:

• Внимательно осмотрите корпус устройства. На нем не должно быть трещин и других дефектов, так как они могут привести к неисправности устройства.
• Отключите питание домашней сети с помощью выключателя в распределительном щите.
• Проверить тестером или индикаторной отверткой контакты подключенных потребителей, чтобы убедиться в отсутствии на них напряжения.
• Прикрепите дифавтомат к DIN-рейке.
• Снимите изоляционный слой с концов соединяемого провода (около 5 мм с каждого). Для этого удобнее всего использовать бокорезы.
• Присоедините фазный и нулевой проводники: от силового провода к верхним клеммам защитного устройства, а от защищаемой линии к нижним.

После этого остается включить питание от сети и убедиться в исправности устройства.

Порядок сборки щита на дифавтоматах на видео:

Наиболее распространенные ошибки при подключении АВДТ

Если после подключения дифференциального автомата он работает при малейшей нагрузке или вообще не включается, значит его монтаж был выполнен неправильно.

Есть несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:

• Подключение нейтрального провода к кабелю заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить рычаги устройства в верхнее положение.
• Подключение нуля к нагрузке с нулевой шины. При таком соединении рычаги устройства устанавливаются в верхнее положение, но отключаются при приложении малейшей нагрузки. Ноль брать только с выхода защитного устройства.
• Подключение нуля с выхода устройства вместо нагрузки к шине, а с последней к нагрузке. При таком подключении рычаги устройства можно установить в исходное положение, но как только нагрузка будет включена, АВДТ отключится. Кнопка «Тест» в этом случае тоже не будет работать. Те же симптомы будут наблюдаться, если перепутать нулевое соединение, подключив его от шины к нижнему, а не к верхнему выводу устройства.
• Перепутанное соединение нулевых проводов от двух разных АВДТ. При этом обе машины включатся, кнопка «Тест» на каждой из них будет работать корректно, но как только будет подключена нагрузка, оба устройства сразу отключатся.

• Соединение нулевых проводов от двух АВДТ. При совершении этой ошибки рычаги обоих приборов устанавливаются в рабочее положение, но при подключении нагрузки или нажатии кнопки «Тест» на любом дифавтомате оба выключаются одновременно.

Разбор основных ошибок подключения на видео:

Заключение

В этой статье мы рассказали о том, как правильно подключить дифавтомат, а также разобрались с основными ошибками, которые допускают при этой процедуре. Имея это в виду, вы сможете самостоятельно установить защитное устройство, а если допущена ошибка, то легко ее найти и исправить.

Схема подключения дифавтомата в однофазную и трехфазную сеть

Мы уже рассмотрели с вами, как подключить дифференциальный автомат своими руками. Мероприятие совсем не сложное, главное продумать место установки устройства в распределительном щите, а так же выбрать наиболее подходящие характеристики изделия по мощности. Далее мы подробно остановимся на первом пункте и покажем вам несколько схем подключения дифавтомата в однофазную и трехфазную сеть.

• Однофазная сеть 220 В
• Трехфазная сеть 380 В
• Без заземления

Однофазная сеть 220 В

В квартирах и частных домах применяется наиболее устаревший вариант разводки — с одной фазой. В данном случае номинальное напряжение составляет 220 В, поэтому необходимо использовать двухполярное изделие. Что касается схемы подключения дифавтомата, то она может быть представлена ​​в двух вариантах. Первый – это когда защита устанавливается только после счетчика, обслуживающего всю домашнюю проводку.

В этом случае при срабатывании и отключении автоматики найти причину сбоя будет сложнее, поэтому целесообразно отдать предпочтение второму, более надежному варианту.

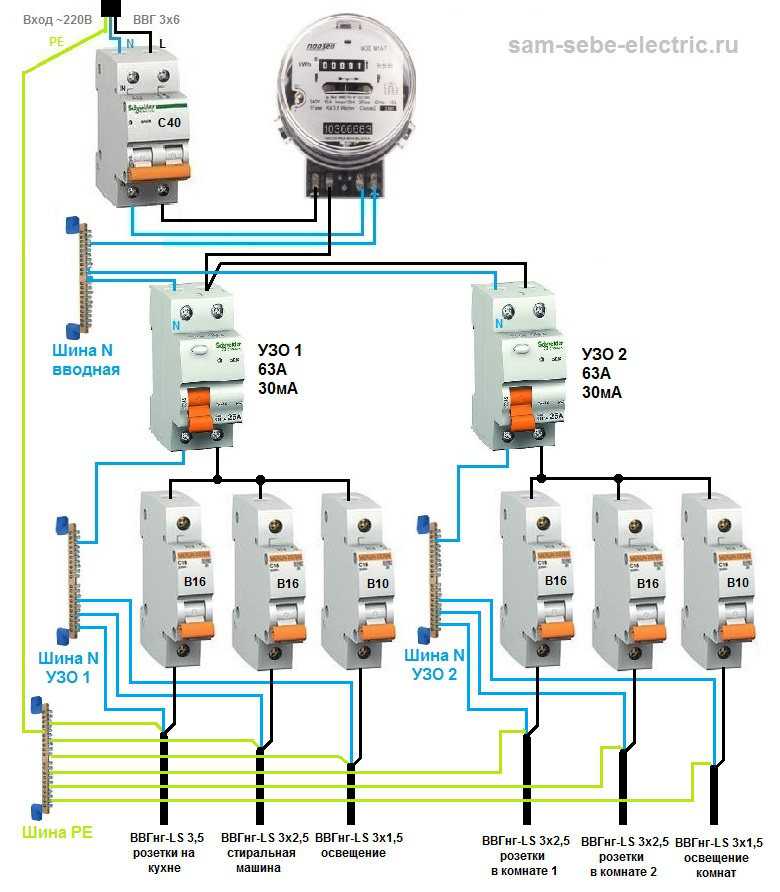

Правильная схема подключения дифавтомата в однофазную сеть с заземлением:

Как видите, на каждую группу проводов устанавливается отдельное устройство. Если один дифавтомат сработает, второй продолжит функционировать.

Трехфазная сеть 380 В

Единственным важным отличием трехфазной сети является то, что вместо одного фазного провода на вводе предусмотрены сразу три фазы: L1, L2, L3. В этом случае необходимо использовать 4-х полюсный дифифавомат 380В, схема подключения которого будет выглядеть так:

Этот вариант можно использовать в новом доме, а точнее коттедже, который должен выдерживать большие токи нагрузки от электроприборов. Также этот вариант иногда используют при монтаже электропроводки в гараже, поскольку здесь могут использоваться мощные сварочные аппараты, компрессоры и другое электрооборудование.

Без заземления

Все предыдущие схемы подключения дифференциального автомата были заземлены, сейчас хочу привести устаревшую модель, использующую двухпроводную сеть 220В.

Подключение дифавтомата без земли по следующей схеме:

Такой способ разводки можно увидеть в старых панельных домах. Это крайне небезопасно, поэтому рекомендуем заменить электропроводку в доме на новую с заземляющим контактом.

Также рекомендуем просмотреть существующие варианты подключения в видео обзорах:

Вот и все, что я хотел рассказать по данной теме.
