Как натянуть провод между домом и баней

Дачники, которые облагораживают свой участок, приходится сталкиваться с необходимостью прокладки провода для подключения светильников во дворе, электрификации мастерских, гаражей и сараев. Линию можно проложить под землёй, но тогда нужно копать траншеи, использовать для прокладки недешевые бронированные кабеля, ПНД-гофру и прочее. В результате объем, и стоимость работ получаются достаточно большими. Другой вариант – прокладка линии по воздуху. В этой статье мы расскажем, как можно проложить провод по воздуху на даче или в загородном доме.

В каких случаях удобно прокладывать кабель на даче по воздуху?

Чтобы провести свет и установить розетки в хозяйственных помещениях на дачном участке или во дворе частного дома нужно определиться как прокладывать кабель. Оговоримся, что в роли хозпостройки может быть любое здание — сарай, мастерская, гараж и баня.

Существует три варианта:

1. Прокладка по забору и стенам. Компромиссный вариант кабель прокладывается в гофре или без неё и крепится пластиковыми хомутами или дюбель-хомутами к поверхности стены, опорам забора и прочим конструкциям. Недостаток – не всегда у хозпостроек стены находятся рядом с забором, в результате все равно придется прокладывать по воздуху или под землёй.

2. Подземный ввод кабеля в здание. Неплохой вариант, но нужно выполнить следующие условия: кабель должен быть бронированным, если нет – то проложен в металлической или полимерной трубе, глубина прокладки должна быть больше чем глубина промерзания грунта, при работах на участке, рыть траншей или котлованов для фундаментов новых построек есть риск повреждения линии, а также нельзя забывать о грызунах, которые могут разрушить защитные оболочки и изоляцию. Это дорогой и трудоёмкий способ проложить электрическую линию.

3. Прокладка кабеля по воздуху. Её преимущества в том, что не нужно рыть траншею, в худшем случае придется установить опору, обычно в качестве опоры используется металлическая труба или уголок. Если расстояние не превышает 25 метров (подробнее своё мнение на этот счет опишу ниже). Недостаток заключается в том, что нужно предохранить линию от повреждений из-за воздействия окружающей среды.

Основные особенности и проблемы

При прокладке проводов и кабелей на улице по воздуху нужно учитывать следующие факторы:

Повышенная температура при прокладке под солнцем;

Ультрафиолет при попадании прямых солнечных лучшей;

Пониженные температуры и наледи зимой.

Всё это приводит к ухудшению состояния изоляции, её растрескиванию, чем опасно такое развитие событий? При повреждении изоляции могут происходить утечки, это значит, что вас может ударить током при касании опор, на которых будет закреплена линия, а также к короткому замыканию с соответствующими последствиями (выбивание автоматов, отгорание соединений, возгорание проводки).

Особенно опасны перечисленные факторы для кабелей с виниловой изоляцией. К таким относятся разнообразные марки типа ПВС, ШВВП, ВВГ. Да и резиновая изоляция портится под воздействием ультрафиолета. Как защитить провода от солнца? Для этого используют трубы, гофры и другие изделия. Способы прокладки мы рассмотрим ниже.

Кроме вредных природных воздействий, следует помнить и о том, что электрическая линия должна быть защищена отдельным автоматическим выключателем, это нужно, чтобы в случае повреждения кабеля не произошло возгорание. А также чтобы сохранить целостность линии, если произойдет перегрузка. В самом здании, которое вы будете электрифицировать, также нужно установить автоматические выключатели и УЗО.

Выбор материалов

Воздушные линии, которые идут по улицам, проложены с применением провода СИП – его маркировка расшифровывается как «Самонесущий Изолированный Провод». Его конструкция предусматривает прокладку по воздуху без использования дополнительных несущих тросов.

Однако большая часть электропроводки в современных дачных домиках медная, значит, будем и на воздушной линии использовать медный проводник. У него есть несколько преимуществ:

Удобнее соединять. Медь лучше переносит соединения из-за того, что плотнее алюминия и меньше подвержена деформациям в результате скручивания и использования клеммников.

Медные жилы в сравнении с алюминиевыми такого же сечения выдерживает в 1.5 раза больший ток.

Может показаться, что это несущественное преимущество, потому как никто не мешает купить толстые алюминиевые кабели или провода. Однако учтите, что при прокладке линии в гараж или сарай, где вы собираетесь подключать мощные приборы, например, сварочный аппарат, придется прокладывать алюминиевый кабель 6-10 кв. мм, в зависимости от нагрузки, в то время как при использовании меди вам хватит 2.5-4 кв.мм.

При этом нужно помнить, что чем толще кабель, тем более весомые проблемы могут возникнуть при его соединении или зажимании в клеммниках автоматов и других приборов. Поэтому рационально использовать популярный в настоящее время кабель ВВГ-нг-LS.

Для защиты кабеля от воздействия ультрафиолета необходимо использовать гофру. Если этого не сделать – то заявленный производителем срок службы изделия сократится в разы. Поэтому вполне допустима прокладка «времянок» и линий для стройки и без защиты.

При использовании распространенной серой ПВХ-гофры нужно учесть то, что она не устойчива к ультрафиолету и морозу, при её использовании на улице она потрескается. Но есть другой вид гофры – полиэтиленовая или ПНД-гофра. Обычно продаётся черного или синего цвета.

Подробнее мы рассматривали свойства, и особенности монтажа гофрированных труб для электропроводки описывали в статье Ошибки при монтаже проводки в гофре

При выборе диаметра гофро-трубы для кабеля нужно учитывать диаметр кабеля и самой гофры. Согласно ПУЭ 2.1.61 при прокладке проводки в трубах заполнение трубы должно быть не более чем на 35% сечения в свету.

Как выбрать правильный диаметр гофры?

Допустим мы собрались прокладывать кабель ВВГ-нг-LS, наружный диаметр кабеля – 11,2 кв. мм, в ПНД-гофре 40мм – это наружный диаметр, а внутренний диаметр – 31.5.

Посчитаем площадь гофры:

Sгофры=(3.14*31.5 2 )/4=778,9 кв. мм

Так как она может быть заполнена на 35%, общая площадь сечения кабелей должна быть не более:

Площадь поперечного сечения кабеля равна:

Sкабеля=(3.14*11,2 2 )/4=98,5 кв. мм

Тогда можно проложить кабелей не более чем:

То есть такой гофры хватит для двух кабелей такого сечения. Важно соблюдать требования ПУЭ.

Прокладка кабеля на тросу

Самый простой способ проложить кабель по воздуху на даче – использовать трос. Современный ассортимент хозяйственных магазинов позволяет выбрать разные металлические тросы, например стальные оцинкованные. Подойдет трос диаметром 4-5 мм. Он будет выполнять несущую функцию.

Трос натягивают с помощью крюков, талрепов, полиспаст или других изделий для натяжки тросов и канатов, также можно использовать натяжные зажимы для СИП, хоть и в статье речь идет о прокладке медного кабеля по воздуху, но это изделие также подойдет.

Такие натяжители крепят к стене с помощью анкерных колец, крюков или самодельных пластин с креплением.

Установка анкеров на стене и обхватов на колонне:

На рисунке: а, б — на стене с креплением на болтах; в — на стене с откидной планкой; г, д — на колонне на шпильках 1— анкер; 2 — зажим тросовый; 3 — несущий трос; 4 — болт; 5 — муфта натяжная; 6 — анкер с откидной планкой; 7 — обхват концевой, 8 — шпилька; 9 — колонна; 10 — обхват промежуточный.

Как правильно натянуть трос до дома до сарая или гаража? Если расстояние небольшое – он натягивается от дома до постройки с помощью вышеупомянутых натяжителей. Но я считаю, что здесь можно применить пункт ПУЭ 2.4.12 о максимальной длине ответвления СИП для ввода в дом от ВЛЭП. В нём сказано, что максимальная длина ответвления для провода СИП с площадью поперечного сечения жил в 16 кв.мм, хоть это и не совсем правильно.

Но будет правильнее провести расчет по прочности и максимальной механической нагрузке, которую выдержит стальной трос, а можно руководствоваться здравой логикой и представить, как вы будете натягивать между зданиями стальную струну длиной 50 метров, чтобы она при этом не играла на ветру в натянутом состоянии.

Поэтому я считаю, что оптимальным расстоянием для воздушной прокладки провода во дворе дачи или частного дома – 20-25 метров. Если расстояние больше – нужно установить опоры и натянуть трос с помощью таких же натяжителей как показано выше на них, приходящий трос и следующий трос от опоры до хозпостройки. При этом кабель не должен плотно прижиматься к опоре, для этого сделайте петлю как показано на рисунке ниже.

На практике же исходите из конкретных условий и обстоятельств в вашем дворе.

После того как трос натянут, протяните кабель в гофру, в ней есть для этого зонд кстати в видео ниже изображен быстрый и удобный способ это сделать.

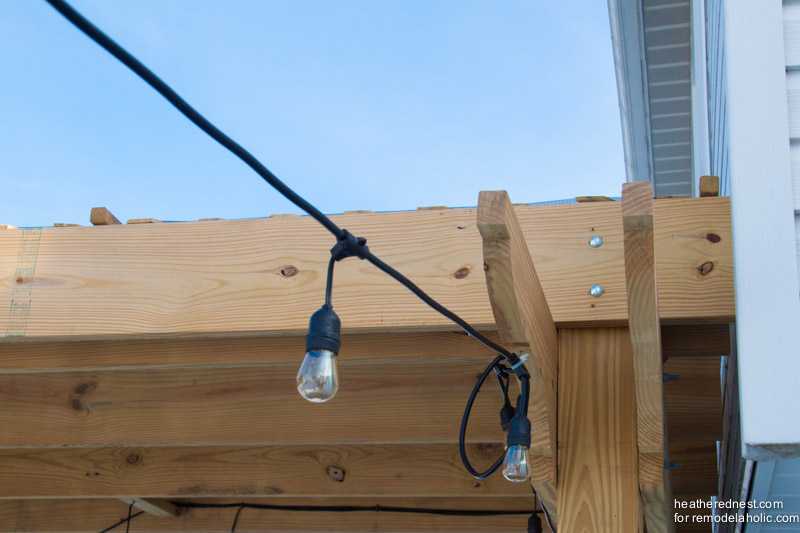

Далее кабель в гофре крепится к тросу, удобнее сделать это пластиковыми хомутами. Собственно на этом процесс прокладки и заканчивается.

По различным причинам не всегда есть возможность провести под землей электрический кабель к объекту, который необходимо обеспечить электроэнергией. В таких случаях успешно применяется технология прокладки кабелей или отдельных проводов по воздуху на тросе. В статье мы рассмотрим как осуществляется монтаж и прокладка кабеля на тросе к дому, гаражу, какие виды крепления используются.

Область применения технологии

Такие технологии применяются только в электросетях с напряжением не выше 1000 вольт, требование ПУЭ глава 2.1. В большинстве случаев прокладку кабелей на тросовой растяжке используют от зданий или ЛЭП до отдельных сооружений на небольшие расстояния. Там где установка опор ЛЭП или рытье траншей для кабеля невозможна по техническим условиям производства при эксплуатации объектов, или неоправданно по объемам выполняемых работ,дорого с финансовой точки зрения.

В производственных цехах, складских помещениях, сооружениях с большими площадями, высокими потолками, для освещения оптимальным вариантом является использование этих технологий. Тросовые растяжки применяются для электросетей уличного освещения отдельных территорий.

Для владельцев частного дома этот метод проводки позволяет избавиться от трудоемкой работы по рытью траншеи. Проще от распределительного щита в доме протянуть кабель по воздуху к хозяйственным постройкам:

  • мастерской;
  • летней кухне;
  • беседке с мангалом;
  • курятнику;
  • бане и другим возможным сооружениям во дворе частного домовладения.

Тросовая проводка позволяет проводить легкие трехпроводные провода для электро-потребителей не большой мощности и кабели с проводами большого сечения для электропитания мощной бытовой техники. Прежде чем приступать к монтажу тросовой проводки требуется предварительные расчеты.

Предварительные мероприятия перед монтажом

На первом этапе необходимо определится, какую мощность будут потреблять электроприборы в сооружениях, которые планируется обеспечить электроэнергией. Исходя из потребляемой мощности, рассчитывается сечение проводов кабеля, учитывается его длина и вес. По этим параметрам определяют, какие использовать крепежные элементы, диаметр и материал троса. Для расчета потребляемой мощности и сечения кабеля требуется более подробное изучение отдельной темы.

В упрощенном виде это выглядит так:

  • Суммируется мощность всех электроприборов, которые предполагается использовать в рассчитываемой сети. Мощность на каждом приборе указывается в паспортах на изделия илишильдиках на корпусе. Самый простой пример лампы освещения на них всегда пишут 40; 60; 75 или 100 и более Ват.

∑Р = P1 + P2 +…Pn = 3,7 кВт. (3700 Вт) – Суммарная мощность.

  • Определяем максимально возможный ток в цепи

I = ∑Р/ U=3700 Вт/220 В = 16,8 А. – Максимальный ток.

U – напряжение сети.

  • Для определения сечения проводов в кабеле используем таблицу

В нашем случае выбираем значение максимального тока немного больше 19А, с учетом, что в перспективе могут быть использованы дополнительные бытовые приборы. По таблице получаем мощность 4,1 кВт, что соответствует сечению медного провода 1,5 мм. Надо понимать, что сечение это не диаметр, оно рассчитывается по формуле:

Формула расчета сечения провода

Опытные электрики хорошо знают стандарты кабелей, проводов и на глаз определяют сечение. Для обычных потребителей существуют таблицы определения сечения по диаметру, достаточно микрометром или штангенциркулем измерить диаметр провода и по таблице определить его сечение.

Cовет №1. Обязательно учитывайте запас кабеля для разделки и подключения в РЩ, прибавьте примерно по 30 см с обоих концов.

Выбор диаметра и материала троса

Определить вес кабеля и других элементов, которые будут к нему закреплены. Если расстояние между опорными креплениями 5-6 м и вес провода не значительный, можно натягивать оцинкованную, стальную проволоку диаметром 2-3 мм. Когда расстояние более 10 м, кабель тяжелый, особенно если тросовая конструкция используется с элементами освещения, применяют оцинкованный стальной трос с Ø 4-6,5 мм. Такой трос выдержит любой кабель с сечением проводов до 10 мм/кв, большего в частном домовладении не используется, по причине ограничения потребляемой мощности. На такой трос можно еще повесить до 5 шт.

осветительных фонарей в легком корпусе.

Кабель можно смотать и взвесить на обычных весах, или рассчитать, зная его марку по таблице характеристик, которая прилагается при продаже. Указывается вес кабеля на 1м, надо указанный вес перемножить на количество метров получите общий вес отрезка, который используется для крепления на стальном тросе.

Для бытовых условий чтобы не тратиться,можно подвесить кабель, который использовался для скрытой проводки. Для того чтобы изоляция служила дольше проложите его в гофрированной трубе, вес ее не значительный. Существуют справочные таблицы с указанием марки и веса кабеля. Можно посмотреть в интернете, на некоторых сайтах есть калькуляторы для расчета длины и массы проводов, кабелей.

Совет №2 Воспользуйтесь калькулятором на этом сайтеhttp://kabelves.ru/

При больших токовых нагрузках лучше использовать специальные кабели для тросовых воздушных конструкций:

  • АВТ, АВТС,APT уже имеют встроенный несущий стальной трос;
  • АВРГ, АНРГ, АПВГ, АВВГ подвешиваются к несущему стальному тросу.

Опорные и натяжные элементы тросовой проводки

Эти изделия устанавливаются на стенызданий, сооружений между которыми натягивается растяжка. В зависимости от материала и диаметра троса выбирается конструкция крепления:

  • Натяжной болт, с крюком и натяжной анкер используются для гибких многожильных тросов промышленного производства несущих большие нагрузки, можно использовать катаную проволоку диаметром до 6 мм.
  • Анкера для натяжки струн с малым диметром предназначены для легких проводов с сечением до 6 мм на расстоянии до 10 метров, без элементов осветительных приборов.
  • Анкера для тросов промышленного производства и проволочной катанки способны выдерживать кабели с большим весом и элементами осветительных приборов на расстоянии до 12 м без дополнительных опор.
  • Крепления для натяжки параллельных линий часто используется по двойному назначению, для электроснабжения сооружений и размещения осветительных фонарей. По одному тросу прокладывается силовой кабель с сечением проводов 10 -35 мм/кв, на втором осветительные проборы, распределительные коробки с медным проводом 2,5 – 4 мм.

Виды концевых крепежных элементов

Все эти конструкции имеют индивидуальные особенности при монтаже на стены зданий.

Требования к установке концевых креплений и особенности монтажа

Никогда не крепите концевые элементы на декоративную обшивку здания и детали кровли. Устройства, предназначенные для тяжелых нагрузок, фиксируются с двух сторон несущей стены стальными пластинами, стянутыми сквозными болтами. Как показано на рисунке для натяжного болта с крюком. Они должны располагаться над пешеходными проходами на высоте не менее 2,7 м, а над проездами транспорта не менее 6 м. Анкера для струн с более легкой нагрузкой допускается крепить простыми анкерными саморезами по бетону.

В идеальном случае натяжные анкерные устройства закладываются в стену при строительстве зданий по проекту. На практике это не всегда предусматривают, потом приходится сверлить стены перфоратором.Под концевым креплением на 20-30 см крепится металлическая пластина с болтовым контактом для заземления троса.

Она соединяется сварочным соединением с катаной проволокой сечением не мене 16 кв/мм, которая уходит на общий контур заземления. В некоторых случаях заземление выполняется отдельным медным проводом сечением не менее 2,5 кв/мм болтовыми соединениями.

Прокладка кабеля на тросе при соединения со стеной

Вариант А — прямое соединение троса с клеммой заземления

Вариант В – заземление троса отдельным проводом.

2 – петля с цилиндрическим зажимом;

3 – катанка уходящая на контур заземления;

4 – заземляемая оконечность троса;

5 – болтовой контакт заземления.

2 – петля с зажимными пластинами на болтах;

3 – провод, уходящий на контур заземления;

4 – болтовое соединение медного провода заземления с тросом;

5 – многожильный медный провод сечением 2,5 кв/мм и более;

6 – болтовое соединение провода на заземляющий контур.

Установка и натяжка троса

После установки оконечных креплений, на земле кабель крепится к растяжке, фиксируются и подключаются осветительные приборы с распределительными коробками. Собранная конструкция доставляется к месту установки и разматывается по всей длине от одного крепежного анкера к другому.

Длина троса должна быть не менее чем на 2 м больше расстояния между оконечными анкерами. Запас понадобится для заделки крепления на оконечные устройства и вывода концов на заземляющие клемы, которые расположены ниже анкеров. Оконечные петли троса крепятся к натяжным анкерам, после чего ими регулируется натяжения. Сила растяжки должна быть для легких конструкций с кабелями сечением 4-10 кв./ мм – до 100кг./см. Для тяжелых кабелей сечением 16 – 25 кв./мм – до 500 кг./см. Измеряется этот параметр динамометром, который устанавливается между анкером и петлей растяжки.

После натяжения кабеля, концы троса заземляются, кабель заводится на распределяющие устройства и подключается к защитным автоматическим выключателям.

Элементы крепления кабеля к тросу

Для надежной фиксации кабеля с тросом есть несколько приспособлений:

Самый простой метод скрутка кабеля с растяжкой обычной алюминиевой проволокой Ø 2,5 – 5 мм с изоляцией. На соединениях через 50 -80 см делается 7-8 витков провода, плотно виток к витку. Для того чтобы изоляция кабеля не продавливалась крепежными проводами, место крепление обворачивается резиновой пластиной, сверху наматывается провод. Резину для прокладок рекомендуется использовать от старых автомобильных камер для колес;

Пластиковая затяжка для крепления кабеля. Устройство крепится на растяжку, кабель укладывается в желоб, перехлестывается ремешком, который продевается в замок, затягивается и надежно фиксируется. Замок устроен так, что в обратную сторону ремешок не вытаскивается, для снятия его можно только перерезать.

Пластиковая затяжка для крепления кабеля.

Металлические зажимные пластины с петлями для кабеля и растяжки. Пластины с производятся с петлями разного размера. Одна пластина одевается на трос другая на кабель. В центре пластин есть отверстие с резьбой под болт, они совмещаются и стягиваются болтом.

Металлические зажимные пластины с петлями для кабеля и растяжки

Все соединения не зависимо от конструкции устанавливаются через 50 – 80 см.

Распределительные коробки и осветительные устройства для крепления на трос

Для крепления распределительных коробок используются специальные пластины из оцинкованного железа с прорезанными формами. Из вырезанной формы отгибается часть пластины, вставляется трос и коробка, после чего все фиксируется отгибающимися элементами.

Для крепления осветительных приборов применяются оцинкованные пластины особой формы, но принцип крепления остается прежний, показанный на рисунке.

  • Трос;
  • Пластина;
  • Кабель;
  • Распределительная коробка;
  • Плафон с патроном для лампы.

Часто задаваемые вопросы электриков

Вопрос №1. Можно натянуть трос, потом крепить кабель и остальные элементы?

Можно если условия монтажа на месте это позволяют сделать без угрозы безопасности при работе на высоте. Но после этого обязательно придется увеличить натяжку, так как нагрузка на него увеличится.

Вопрос №2. Каким проводом нужно соединять крепления под анкером к заземляющему контуру?

В зависимости от ваших возможностей, катанной проволокой со сварочным соединением или медным желательно с желто-зеленой изоляцией, как определяет ПУЭ. Сечение проводов должно быть не менее 2,5 кв/мм.

Вопрос №3. Можно использовать трос в качестве нулевого провода?

Да, при условии, что он имеет надежное заземление.

Вопрос №4. Какой автоматический выключатель устанавливать для кабеля, отведенного по тросу?

Конструкция отведения кабеля в данном случае не имеет значения, автомат защиты устанавливается исходя из максимального тока нагрузки в этой цепи.

Вопрос №5. Можно подвешивать распределительные коробки для наружной проводки?

Не рекомендуется, на них нет отводов для крепления зажимами. Крепление изнутри коробки болтами к пластине может привести к короткому замыканию, фазных проводов через болт на пластну.

Общий принцип электропитания частного дома

От трансформаторной подстанции или общественного понижающего трансформатора электропитание по проводам воздушной линии (ВЛ) распределяется по поселку, где стоит ваш частный дом. От воздушной линии делается ответвление (ввод) к частному дому.

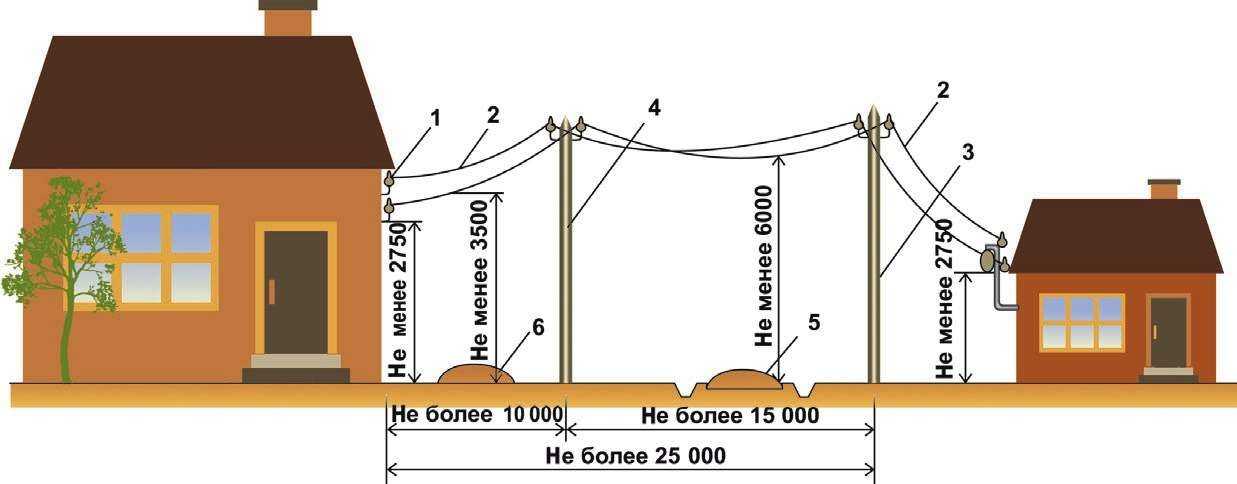

Отвлетвление к дому можно сделать по воздуху, так называемая, «воздушка» или по траншее в земле. Выбор типа ответвления электропитания к дому зависит от геодезии местности, удаленности дома от распределительных линий ВЛ., от наличия лесопосадок вокруг дома, от прохождения рядом с домом трасс подземных коммуникаций и т.д. Но какой бы вид ответвления электропитания к дому вы не выбрали, предстоит сделать подключение кабеля (поводов) ответвления к проводам воздушной линии (ВЛ). Разберем это подробнее.

Важно! Подключение ответвления электропитания к частному дому от ВЛ должны делать специалисты энергоснабжающей организации. Однако, понимать, что вам предлагают рачительному хозяину не помешает.

Подключение воздушного ответвления электропитания к частному дому

Воздушное ответвление электропитания к дому осуществляется изолированными проводами СИП или электрическими кабелями ВВГнг, АВВГ др. на несущем тросе.

Воздушные распределительные линии могут быть выполнены неизолированными проводами 4×70+35 мм2 (обозначается ВЛ) или изолированными проводами СИП 3×70+95+25 мм2 (обозначается ВЛИ).

Подключение ответвления по воздушной линии должно осуществляться на ближайшей к дому опоре воздушной линии. Если ближайшая опора от дома находится на расстоянии больше 25 метров, то нужно установить свою дополнительную опору на расстоянии не более 15 метров от ВЛ и не более 10 метров от дома.

Если воздушная линия проложена на изоляторах, соединение и ответвление проводов нужно выполнять непосредственно у изоляторов или на них. Подключение ответвления самонесущими проводами СИП и электрокабелями на несущем тросе немного отличаются.

Подключение проводов СИП к воздушной распределительной линии

Провода СИП не требуют несущих тросов и являются самонесущими. Подключение проводов СИП к ВЛ можно разбить на четыре этапа.

  1. Закрепить провода на доме анкерным зажимом;
  2. Натянуть провода между домом и опорой;
  3. Закрепить провода СИП на опоре анкерным зажимом;
  4. Подключить провода ответвления к проводам ВЛ.

Крепление проводов СИП к дому

Для крепления проводов к несущим конструкциям (стенам, столбам) осуществляется анкерными креплениями или натяжными зажимами. (Смотри фото)

По сути это зажим для провода, с петлей для крепления к крюку. Крюк крепится к стене дома или к столбу опоры. Весь процесс подключения ответвления к дому по воздушной линии можно описать так.

  1. Два крюка или анкерные кронштейны крепятся:один к стене дома и второй к столбу опоры.
  2. При помощи натяжного зажима провода закрепляются к крюку на стене дома.
  3. При помощи роликового полиспаст(роликового блока) провод СИП натягивается между домом и опорой до нужного натяжения.
  4. Конец провода крепится в анкерном (натяжном) зажиме с петлей.
  5. Петля надевается на крюк, установленный на опоре. Вместо крюка может быть применен анкерный кронштейн.

Важно! Крюки для крепления анкерных зажимов должны быть закреплены в основной конструкции дома, а не в обшивки или штукатурке.

Подключение провода СИП к «голым» проводам воздушной линии (ВЛ)

Для подключения провода СИП к неизолированным проводам воздушной линии (ВЛ.) понадобиться специальный отвлетвительный зажим для подсоединения провода СИП к оголенным проводам. С помощью этих зажимов провода СИП подсоединяются к ВЛ.

Подключение провода СИП к изолированным проводам воздушной линии (ВЛИ)

Для подключения провода СИП к изолированным проводам воздушной распределительной линии (ВЛИ) понадобиться специальный прокалывающий отвлетвительный зажим для подсоединения провода СИП к изолированным проводам. Прокалывающий зажим не требует зачистки изоляции проводов ВЛ. С помощью такого зажима провода СИП легко подсоединяются к ВЛ.

Подключение ответвления к дому кабелями на несущем тросе

Шаги по подключению кабеля на несущем тросе, такие же, как и при подключении проводов СИП. Только между домом и опорой натягивается несущий стальной трос. Для крепления троса к стене дома и к столбу применяются анкеры с петлями для тросов или натяжные муфты, которые крепятся к анкерам муфтовыми соединительными планками (смотри фото).

Сами провода подключаются к проводам магистральной линии специальными плашечными зажимами к неизолированным проводам или прокалывающими зажимами к изолированным проводам.А на тросе кабели крепяться кабельными бандажными ремешками.

Остановлюсь подробнее на креплении анкеров к стене дома и к столбу.

Крепление анкеров к стене дома и к столбу

В зависимости от сечения, а соответственно массе, проводов (кабеля) используемых для ответвления применяются несколько вариантов крепления анкеров к стене или опоре.

Болтовой крюк. Вворачивается в специальный дюбель, который забивается в заранее сделанное отверстие в стене или опоре. Крюк должен быть вкручен в основную конструкцию дома, а не в обшивку. Подходит к нетяжелым проводам отвлетвления. Для деревянных конструкций используется крюк с шурупным наконечником.

Крепление анкеров сквозными болтовыми соединениями к стене. Это более надежные крепления анкеров к стене (смотри рисунок A и B).

Крепление анкеров к стене раскрывающим Т-образным креплением. В стене сверлиться отверстие. В закрытом состоянии Т-образное крепление это прямая планка. После вставления в отверстие крепление раскрывается и верхней планкой крепления держится о стену. (Смотри рисунок C)

Крепление анкеров к столбу обжимающими обхватами. Это самый надежный способ крепления анкеров к столбу опоры. На рисунке хорошо понятна технология крепления обхватом. Добавлю только, что вместо уголков и шпилек можно применить металлическую полосу с приваренным крюком для анкера. (На рисунке «Установка анкеров на обхватах колон»)

Подключение ответвления к дому кабеля, спускающегося в траншею по опоре

При спуске кабеля ответвления в траншею, идущую к дому, нужно защитить кабель на опоре металлической трубой или металлическим кожухом. От земли защита кабеля должна заканчиваться на высоте не ниже 2 метров.

Соединение кабеля ответвления с распределительными проводами ВЛ нужно сделать делать пайкой, применяя для изоляции термоусаживающие трубки, а место снятия изоляции защитить специальной термоусаживающей перчаткой.

Иногда приходится делать поворот при ответвлении электропитания к дому. Ниже на рисунке показано поворотное соединение проводов СИП или кабеля на несущем тросе.

1 – анкер натяжения;
1 – анкер натяжения;

Какой выбрать клей для флизелиновых обоев?


Прокладка кабеля на тросе к дому, гаражу, монтаж и установка

По различным причинам не всегда есть возможность провести под землей электрический кабель к объекту, который необходимо обеспечить электроэнергией. В таких случаях успешно применяется технология прокладки кабелей или отдельных проводов по воздуху на тросе. В статье мы рассмотрим как осуществляется монтаж и прокладка кабеля на тросе к дому, гаражу, какие виды крепления используются.

Область применения технологии

Такие технологии применяются только в электросетях с напряжением не выше 1000 вольт, требование ПУЭ глава 2.1. В большинстве случаев прокладку кабелей на тросовой растяжке используют от зданий или ЛЭП до отдельных сооружений на небольшие расстояния. Там где установка опор ЛЭП или рытье траншей для кабеля невозможна по техническим условиям производства при эксплуатации объектов, или неоправданно по объемам выполняемых работ,дорого с финансовой точки зрения.

В производственных цехах, складских помещениях, сооружениях с большими площадями, высокими потолками, для освещения оптимальным вариантом является использование этих технологий. Тросовые растяжки применяются для электросетей уличного освещения отдельных территорий.

Для владельцев частного дома этот метод проводки позволяет избавиться от трудоемкой работы по рытью траншеи. Проще от распределительного щита в доме протянуть кабель по воздуху к хозяйственным постройкам:

  • мастерской;
  • летней кухне;
  • беседке с мангалом;
  • курятнику;
  • бане и другим возможным сооружениям во дворе частного домовладения.

Тросовая проводка позволяет проводить легкие трехпроводные провода для электро-потребителей не большой мощности и кабели с проводами большого сечения для электропитания мощной бытовой техники. Прежде чем приступать к монтажу тросовой проводки требуется предварительные расчеты.

Предварительные мероприятия перед монтажом

На первом этапе необходимо определится, какую мощность будут потреблять электроприборы в сооружениях, которые планируется обеспечить электроэнергией. Исходя из потребляемой мощности, рассчитывается сечение проводов кабеля, учитывается его длина и вес. По этим параметрам определяют, какие использовать крепежные элементы, диаметр и материал троса. Для расчета потребляемой мощности и сечения кабеля требуется более подробное изучение отдельной темы. В упрощенном виде это выглядит так:

  • Суммируется мощность всех электроприборов, которые предполагается использовать в рассчитываемой сети. Мощность на каждом приборе указывается в паспортах на изделия илишильдиках на корпусе. Самый простой пример лампы освещения на них всегда пишут 40; 60; 75 или 100 и более Ват.

∑Р = P1 + P2 +…Pn = 3,7 кВт. (3700 Вт) – Суммарная мощность.

  • Определяем максимально возможный ток в цепи

I = ∑Р/ U=3700 Вт/220 В = 16,8 А. – Максимальный ток.

U – напряжение сети.

  • Для определения сечения проводов в кабеле используем таблицу

В нашем случае выбираем значение максимального тока немного больше 19А, с учетом, что в перспективе могут быть использованы дополнительные бытовые приборы. По таблице получаем мощность 4,1 кВт, что соответствует сечению медного провода 1,5 мм. Надо понимать, что сечение это не диаметр, оно рассчитывается по формуле:

Формула расчета сечения провода

Опытные электрики хорошо знают стандарты кабелей, проводов и на глаз определяют сечение. Для обычных потребителей существуют таблицы определения сечения по диаметру, достаточно микрометром или штангенциркулем измерить диаметр провода и по таблице определить его сечение.

Определение сечения провода по диаметру

  • Следующий этап предварительных работ, измерение длины кабеля от распределительного щита в доме до РУ (распределительного устройство) на здании к которому протягивается тросовая конструкция. Это можно сделать обычной рулеткой,

Cовет №1. Обязательно учитывайте запас кабеля для разделки и подключения в РЩ, прибавьте примерно по 30 см с обоих концов.

Выбор диаметра и материала троса

Определить вес кабеля и других элементов, которые будут к нему закреплены. Если расстояние между опорными креплениями 5-6 м и вес провода не значительный, можно натягивать оцинкованную, стальную проволоку диаметром 2-3 мм. Когда расстояние более 10 м, кабель тяжелый, особенно если тросовая конструкция используется с элементами освещения, применяют оцинкованный стальной трос с Ø 4-6,5 мм. Такой трос выдержит любой кабель с сечением проводов до 10 мм/кв, большего в частном домовладении не используется, по причине ограничения потребляемой мощности. На такой трос можно еще повесить до 5 шт. осветительных фонарей в легком корпусе.

Кабель можно смотать и взвесить на обычных весах, или рассчитать, зная его марку по таблице характеристик, которая прилагается при продаже. Указывается вес кабеля на 1м, надо указанный вес перемножить на количество метров получите общий вес отрезка, который используется для крепления на стальном тросе.

Для бытовых условий чтобы не тратиться,можно подвесить кабель, который использовался для скрытой проводки. Для того чтобы изоляция служила дольше проложите его в гофрированной трубе, вес ее не значительный. Существуют справочные таблицы с указанием марки и веса кабеля. Можно посмотреть в интернете, на некоторых сайтах есть калькуляторы для расчета длины и массы проводов, кабелей.

Таблица с указанием марки кабеля и веса в кг. на 1 метр

При больших токовых нагрузках лучше использовать специальные кабели для тросовых воздушных конструкций:

  • АВТ, АВТС,APT уже имеют встроенный несущий стальной трос;
  • АВРГ, АНРГ, АПВГ, АВВГ подвешиваются к несущему стальному тросу.

Опорные и натяжные элементы тросовой проводки

Эти изделия устанавливаются на стенызданий, сооружений между которыми натягивается растяжка. В зависимости от материала и диаметра троса выбирается конструкция крепления:

  • Натяжной болт, с крюком и натяжной анкер используются для гибких многожильных тросов промышленного производства несущих большие нагрузки, можно использовать катаную проволоку диаметром до 6 мм.
  • Анкера для натяжки струн с малым диметром предназначены для легких проводов с сечением до 6 мм на расстоянии до 10 метров, без элементов осветительных приборов.
  • Анкера для тросов промышленного производства и проволочной катанки способны выдерживать кабели с большим весом и элементами осветительных приборов на расстоянии до 12 м без дополнительных опор.
  • Крепления для натяжки параллельных линий часто используется по двойному назначению, для электроснабжения сооружений и размещения осветительных фонарей. По одному тросу прокладывается силовой кабель с сечением проводов 10 -35 мм/кв, на втором осветительные проборы, распределительные коробки с медным проводом 2,5 – 4 мм.

Виды концевых крепежных элементов

Все эти конструкции имеют индивидуальные особенности при монтаже на стены зданий.

Требования к установке концевых креплений и особенности монтажа

Никогда не крепите концевые элементы на декоративную обшивку здания и детали кровли. Устройства, предназначенные для тяжелых нагрузок, фиксируются с двух сторон несущей стены стальными пластинами, стянутыми сквозными болтами. Как показано на рисунке для натяжного болта с крюком. Они должны располагаться над пешеходными проходами на высоте не менее 2,7 м, а над проездами транспорта не менее 6 м. Анкера для струн с более легкой нагрузкой допускается крепить простыми анкерными саморезами по бетону.

В идеальном случае натяжные анкерные устройства закладываются в стену при строительстве зданий по проекту. На практике это не всегда предусматривают, потом приходится сверлить стены перфоратором.Под концевым креплением на 20-30 см крепится металлическая пластина с болтовым контактом для заземления троса. Она соединяется сварочным соединением с катаной проволокой сечением не мене 16 кв/мм, которая уходит на общий контур заземления. В некоторых случаях заземление выполняется отдельным медным проводом сечением не менее 2,5 кв/мм болтовыми соединениями.

Подключение и настройка локальной сети между двумя домами

Итак, кабель затянут, с обеих сторон кабеля установлены маршрутизаторы или ПК, нам остается только обжать кабель и вставить коннекторы в LAN разъёмы.

На том, как обжимать кабель мы останавливаться не будет, так как этой информации предостаточно. Напомним только порядок проводов в коннекторе. С обеих сторон он должен быть одинаковым.

Подключаем коннекторы к сетевым интерфейсам компьютеров или, если необходимо расширить сеть на большее количество устройств, сетевой коммутатор.

Прописываем на сетевых интерфейсах IP адреса из одной подсети.

Готово.

Плюсы способа:

Кабель не дорогой, монтируется все достаточно быстро. Пропускная способность 100 Мбит/с (полезного трафика можно получить до 60 – 70 Мбит/с)

Минусы способа:

Кабель со временем теряет прочность изоляции и приходит в непригодность.

При больших протяжностях на высоте служит аккумулятором статического электричества и, особенно в грозу, может с легкостью вывести из строя сетевое оборудование. Если кабель подключается напрямую к компьютеру, то может пострадать вся материнская плата и БП.

Можно конечно использовать грозозащиту:

но ее нужно заземлять в обязательном порядке, иначе толку от нее будет ноль.

Как выполняется монтаж СИП кабеля от опоры до щитка

Электрические воздушные линии (ВЛИ) сейчас в основном строят с применением изолированного самонесущего провода. Его отличительным признаком является наличие поверхностной изоляции из термопластичного или сшитого светонепроницаемого полиэтилена, что делает эксплуатацию линий и отводов более безопасными.

Рассмотрим, как осуществляется монтаж СИП в рамках обустройства ввода электроэнергии в здание.

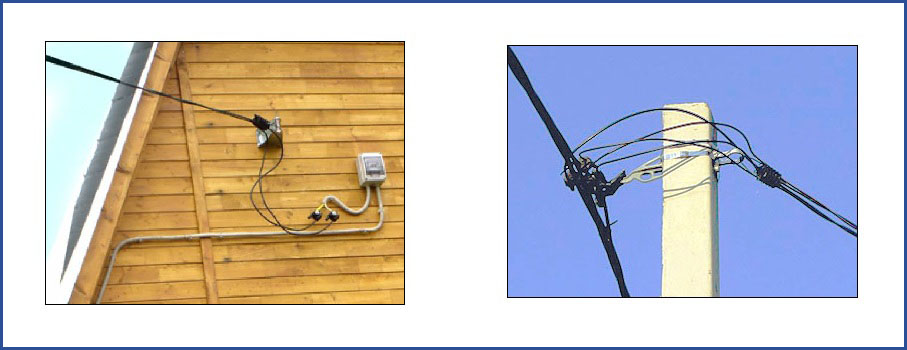

Ввод провода в жилой дом Источник izion.pro

Структурные различия СИП

В сетях напряжением до 1кВ применяется всего два типа изолированных проводов, хотя их существует больше. Чтобы понять, в чём состоит разница между ними, мы представили небольшой информационный список:

СИП – 1 Источник 1sip-kabel.ru

  • СИП-1 представляет собой пучок скрученных фазных проводов с изоляцией и одного неизолированного нулевого проводника, выполненного из высокопрочного сплава АВЕ. Имеет от одной до четырёх токопроводящих жил.

СИП – 2 Источник provodok.site

  • Отличительным признаком СИП-2 является наличие изоляции не только на фазных проводах, но и на нулевой жиле, и естественно, он отличается более высокой стоимостью. Именно поэтому его применяют в основном на высоковольтных линиях.

СИП – 4 Источник promkabel.org

  • Этот вид провода имеет минимум две токоведущих жилы, но при этом несущая (нулевая) у него отсутствует. Он предназначен именно для выполнения ответвлений от ЛЭП в сторону зданий и прокладки по стенам.

Примечание! Другие разновидности СИП отличаются друг од друга не только вариантом исполнения изоляции, но и количеством жил. Однако для выполнения вводов электроэнергии в дом чаще применяют только СИП-1 и СИП-4 – остальные предназначены для линий с напряжением до 35 кВ.

Благодаря наличию изоляции, провод СИП имеет эстетичный вид. Это, конечно, важный нюанс – но больше для потребителя. Энергоснабжающие организации ценят СИП за то, что изоляция не позволяет осуществить «наброс» на провод, и таким образом пользоваться ресурсом в обход приборов учёта. Ещё одно преимущество состоит в том, что оболочка даёт возможность подключить два провода друг к другу, не снимая с них напряжения – правда, для этого требуется специальная арматура.

Технология прокладки кабеля на тросе


Есть ситуации при электрификации, когда нужно провести электричество в отдельно стоящее помещение. При этом прокладывать кабель в траншею нет возможности, из-за сложности рельефа или архитектуры. Поэтому на ряду с такими видами наружной прокладки, как лотки, кабель-каналы, трубы, гофра, крепление к стене, существует такой вид прокладки, как тросовая электропроводка. В этой статье мы рассмотрим технологию монтажа кабеля на тросе своими руками.

Область применения

Согласно главе 2.1 ПУЭ такой способ применим для сетей до 1000 вольт. Чаще всего тросовую проводку применяют в местах, где организация ВЛ не имеет смысла, а достаточно прокинуть кабель, прикрепленный к тросу, и этого хватит для электрификации объекта.

Таким способом проводят сети освещения и электропроводку для розеток в складских помещениях, силовые кабели в производственных цехах, а также между двумя отдельно стоящими зданиями.

Для домашнего мастера данный способ проводки имеет определенный интерес. Все потому что с помощью нехитрой технологии есть возможность электрифицировать хозяйственные постройки на даче. Благодаря тросовой электропроводке можно провести свет от дома в баню, гараж, сарай, беседку и прочие разнесенные на некоторое расстояние по приусадебному участку постройки и осветительные устройства.

Подготовительные работы

Для начала нужно определиться с проводом и его сечением. О том, как рассчитать сечения кабеля, мы рассказывали в соответствующей статье. После этого нужно померить длину с учетом всего маршрута прокладки электропроводки от автомата до щитка распределения. При выборе троса и элементов подвеса нужно учитывать вес провода на данном участке, с трехкратным запасом прочности.

Поскольку в сложных погодных условиях нагрузка на подвесную конструкцию возрастает, может стать причиной обрыва и обесточивания. В основном используют стальной оцинкованный трос диаметром от 4,6 до 6,8 мм.

В тех случаях, когда длина подвеса невелика, а вес такой, что можно пренебречь, вместо тросовой электропроводки можно использовать струнную (натягивается оцинкованная стальная проволока или покрытая лаком горячекатаная проволока от 5 до 10 мм).

Технология монтажа

Сначала нужно закрепить на выбранном участке анкера и элементы крепления тросовой электропроводки. В большинстве своем это стальные пластины стянуты с двух сторон стены шпильками, и приваренными к ним кольцами для подвеса троса. Натяжение крепления делается для усиления и избежания их выпадания, распределения веса нагрузки равномерно по стене, а не в точках крепежа.

Далее нужно закрепить с одной стороны трос специальными петлевыми тросовыми зажимами, с другой стороны максимально натянуть, и винтовыми муфтами добрать до состояния струны.

Высота подвеса не должна быть ниже 2,75 метров над пешеходной зоной, и не менее 6 метров над автомобильным проездом. Все нормы воздушной электропроводки, в том числе и расстояние между опорами, указаны на схеме:

После монтажа струны приступают к подвязке кабеля бандажом. Чтобы подвесить тросовую электропроводку на улице, можно использовать пластиковые хомуты, полосы оцинкованного железа, вязальную оцинкованную проволоку. Расстояние между бандажом 50-80 см.

Рекомендация из практики

При использовании вязальной проволоки нужно предотвратить врезание жилы в изоляцию, для этого делается прокладка между бандажом и проводом из изоляционного материала. Площадь намотки бандажа должна быть максимально распределена путем укладки 7-10 витков бандажа. При использовании пластиковых хомутов, уточните их эксплуатационные данные. В противном случае зимой в мороз или очень горячее лето, обнаружите рассыпавшиеся хомуты.

Как провести электрический провод сквозь стены

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 11.10.21

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Каждый раз, когда ваш проект включает в себя расширение или добавление электрической цепи, большая часть работы будет заключаться в прокладке новых проводов от источника питания до конечного пункта назначения. «Протягивание проводов» через готовые стены может варьироваться от нескольких футов кабеля, например, когда вы удлиняете цепь для питания дополнительной розетки в комнате, до протягивания нескольких десятков футов кабеля, если вы добавляете совершенно новую питаемую цепь. через главную сервисную панель.

Во многих отношениях прокладка нового провода может быть самой сложной частью электрического проекта и часто самой трудоемкой. Самая сложная работа возникает, если вы прокладываете кабель между уровнями дома, например, от реконструированного пространства второго этажа до сервисной панели подвала. Это намного проще, если вы просто протягиваете кабель от существующей розетки до нового места, чтобы добавить розетку. Этот более простой сценарий описан в этом демонстрационном проекте.

Хотя для этого требуется удалить и залатать гипсокартон, один из самых простых способов прокладки кабеля — просто вырезать канал в готовой поверхности стены, открывающий шпильки, чтобы вы могли просверлить и проложить кабель. Это метод, показанный здесь.

Прежде чем начать

Прокладка электрических проводов через готовые стены почти всегда осуществляется с помощью кабеля в оболочке, часто известного как кабель NM (неметаллический) или Romex (названный в честь одного из популярных брендов). Не все кабели в оболочке одинаковы, и важно выбрать тип, подходящий для конфигурации цепи. Во-первых, сечение провода должно соответствовать амперной нагрузке цепи; и, во-вторых, кабель должен иметь правильное количество проводников для конфигурации цепи.

Для 15-амперной цепи стандартом является провод 14-го калибра, а для 20-амперной цепи нормой является провод 12-го калибра. Для простой цепи розетки кабель обычно будет иметь два проводящих провода — белый нейтральный и черный «горячий» провод — плюс заземляющий провод из оголенной меди. Этот кабель обычно имеет маркировку типа «12-2 с заземлением» (перевод: провод 12-го калибра, два проводника плюс заземляющий провод). Но если цепь соединяет трехпозиционные выключатели или используется для определенных конфигураций осветительных приборов, для установки может потребоваться три проводящих провода плюс заземление. Эти трехжильные кабели обычно имеют два провода под напряжением (красный и черный) и белый нейтральный провод, а также оголенный медный провод заземления.

Таким образом, очень важно иметь некоторое представление о цепях, чтобы выбрать правильный кабель для установки.

Когда кабель проходит сквозь стены без отделки поверхностей (например, в недостроенном гараже или на чердаке) или когда он должен быть закреплен на поверхности стены, электрические нормы могут запрещать использование кабеля NM. Вместо этого вам нужно будет прокладывать провода как отдельные проводники, содержащиеся в металлическом или пластиковом кабелепроводе, или в кабеле с металлической оболочкой, известном как кабель BX. Эти установки здесь не рассматриваются, так как они требуют других навыков.

Вопросы безопасности

В большинстве муниципалитетов любые работы, связанные с прокладкой электрического кабеля через стены и подключением этого провода к устройствам, требуют разрешения на строительство, а также проверки инспектором на месте до закрытия стен. Во многих сообществах электрикам-самодеятелям разрешено выполнять такую ​​работу, если она выполняется в доме домашних мастеров. Иногда для получения разрешения домовладельцу требуется короткий электрический осмотр домовладельца.

Важно не обойти процесс разрешения и проверки. Этот процесс существует для обеспечения безопасного выполнения работы, и инспектор проверяет, среди прочего, чтобы убедиться, что калибр проводов достаточен для выдерживания нагрузки по току, и что кабели правильно проложены через шпильки.

Резка гипсокартона может привести к выбросу гипсовой пыли, которая раздражает глаза и легкие, поэтому при выполнении этой работы всегда надевайте противоаэрозольную маску и защитные очки.

Когда обращаться к специалисту

В то время как прокладка кабеля NM для новых или расширенных цепей не является сложной задачей, окончательное подключение розеток, выключателей и особенно соединений автоматического выключателя на главной сервисной панели требует некоторого понимания и опыта работы с электрооборудованием. Вы можете вызвать электрика, чтобы сделать окончательные соединения, если вы не полностью уверены в своих навыках самостоятельной работы. Местные нормы иногда предусматривают, что только лицензированный электрик может работать в сервисной панели.

И вы можете вызвать электрика для очень длинных или сложных кабелей. У профессионала есть много инструментов и методов для прокладки («ловли») кабелей через стены, полы и потолки без удаления гипсокартона.

Ель / Хилари Эллисон

Оборудование/инструменты

  • Бесконтактный тестер цепей
  • Прямой край
  • Карандаш
  • Пила для гипсокартона
  • Искатель шипов (при необходимости)
  • Защитные очки
  • Респиратор
  • Сверло с 1/2-дюймовым сверлом
  • Циркулярная пила с диском для каменной кладки (для штукатурки стен)
  • Магазинный вакуум
  • Рулетка
  • Кусачки
  • Молоток
  • Инструменты для отделки гипсокартона

Материалы

  • Кабель НМ
  • Металлические накладки на ногти
  • Кабельные зажимы (где необходимо)
  • Металлические накладки на ногти
  • Кабельные скобы (где необходимо)
  • Шурупы для гипсокартона
  • Лента для соединения гипсокартона
  • Шовный состав для гипсокартона

Эта демонстрация демонстрирует одно из самых простых и распространенных применений прокладки нового провода: продление цепи от существующей розетки до новой розетки в готовой стене.

  1. Отключить питание

    В целях безопасности отключите автоматические выключатели, которые контролируют любую проводку под напряжением в стене, где вы будете работать. Используйте бесконтактный тестер цепи на ближайших розетках или выключателях, чтобы убедиться, что питание отключено.

    Ель / Кевин Норрис

  2. Открой стену

    С готовыми стенами вам нужно будет прорезать поверхностный слой, чтобы получить доступ к стойкам, чтобы пропустить через них кабель.

    Начните с разметки пары линий разреза на стене от источника электропитания до коробки назначения. Ваша цель — удалить как можно меньше гипсокартона, но удаленный участок должен быть достаточно широким, чтобы можно было просверлить отверстия в стойках с помощью дрели. Обычно достаточно секции шириной от 6 до 12 дюймов. После разметки используйте пилу для гипсокартона или аналогичный инструмент, чтобы вырезать канал из гипсокартона между стойками.

    Когда вы прокладываете кабели вертикально через стену, вы удаляете всю вертикальную секцию гипсокартона между двумя стойками. Начните с поиска стержней с помощью искателя, затем отрежьте вертикальный участок гипсокартона от полости для стержня, где вы хотите установить кабель. Большой удаленный участок гипсокартона можно сохранить, чтобы использовать его для исправления стены, когда работа с кабелем будет завершена.

    Совет

    Стены, сделанные из гипса и токарного станка, а не из гипсокартона, могут быть затруднены. Один из методов заключается в использовании циркулярной пилы с установленным лезвием по каменной кладке глубиной всего около 3/4 дюйма. Разрежьте горизонтально вдоль поверхности стены, чтобы прорезать штукатурку и обточить и удалить часть поверхности стены. Ремонт стены после прокладки кабеля можно выполнить с помощью гипсокартона.

    Ель / Кевин Норрис

  3. Отверстия для кабеля

    Рядом с центром каждой шпильки просверлите отверстие диаметром 1/2 дюйма, где будет проходить кабель NM. В соответствии с нормами, отверстия должны быть смещены не менее чем на 1 1/4 дюйма от переднего края стоек, или . Вам нужно будет использовать металлические пластины, прибитые к передней части стоек, чтобы защитить кабели от случайное проникновение шурупов или гвоздей. Многие электрики следуют обоим рекомендациям — как отступным, так и защитным пластинам.

    При сверлении отверстий старайтесь следовать прямой линии. Любое отклонение от прямой линии затрудняет протягивание кабеля. Чтобы отверстия были прямыми, держите сверло внутри полости шпилек, когда вы просверливаете шпильки горизонтально.

    Просверлив все отверстия, уберите стружку и опилки магазинным пылесосом.

    Ель / Кевин Норрис

    Ель / Кевин Норрис

  4. Отрежьте и потяните кабель

    Измерьте и отрежьте кабель от источника до пункта назначения, оставив на каждом конце по футу лишнего. Начиная с одного конца кабельной трассы, протяните («протяните») кабель через первую стойку, через полость в стене, через следующую стойку и так далее.

    Перед протягиванием длинных отрезков провода распутайте и выровняйте катушку кабеля. Это поможет сделать тягу более плавной.

    Совет

    Если вы прокладываете кабель из комнаты наверху в комнату внизу через плиты пола, для сверления отверстий может пригодиться удлинитель сверла, а для протягивания кабеля часто бывает полезно использовать ленту. Профессионалы часто используют рыболовную ленту для длинных вертикальных натяжений, чтобы вообще не снимать гипсокартон, за исключением небольших отверстий для доступа, необходимых для сверления стеновых пластин.

    На каждом конце кабельной трассы вставьте конец кабеля в электрическую коробку, используя любые необходимые кабельные зажимы. Пластиковые коробки обычно имеют предварительно прикрепленные зажимы; Для металлических коробок может потребоваться дополнительный кабельный зажим, который вставляется в имеющееся выбивное отверстие в коробке.

    Ель / Кевин Норрис

  5. Прикрепите защиту для гвоздей

    Металлические пластины для защиты от гвоздей могут быть размещены по краям стоек для защиты проводки от случайного проникновения гвоздей или шурупов. Они также служат для усиления прочности шпильки в том месте, где она была просверлена.

    Хотя код не требует защиты гвоздей, если отверстия были просверлены с правильным смещением на 1 1/4 дюйма, рекомендуется установить их в качестве меры безопасности.

    Теперь при необходимости прикрепите кабельные скобы: в соответствии с электрическими нормами кабели должны быть прочно закреплены в пределах 8 дюймов от каждой электрической коробки и через каждые 4 1/2 фута, если они проходят вертикально вдоль стойки.

    На горизонтальных участках, если последнее отверстие находится на расстоянии более 8 дюймов от электрической коробки, прикрепите кабель к стойке возле точки, где он выходит из коробки, с помощью пластиковой проволочной скобы. Вертикальная кабельная трасса также должна быть закреплена на стойке с помощью скоб, расположенных на расстоянии не более 4 1/2 футов друг от друга по ее длине.

    Ель / Кевин Норрис

  6. Залатать стену

    Последним шагом является заделка стены в том месте, где он был направлен для прокладки кабеля.

    Вырежьте заплатку из гипсокартона с помощью линейки и универсального ножа, затем вставьте ее в открытый канал и прикрепите к стойкам с помощью шурупов для гипсокартона. При необходимости вы можете прикрепить деревянную блокировку рядом с существующими стойками, чтобы обеспечить поверхность для крепления краев заплаты для стеновых панелей.

    Обработайте стыки и головки шурупов соединительной лентой и герметиком для гипсокартона.

    Совет

    Если вы планируете изолировать наружную стену перед заделкой гипсокартона, обязательно оставьте достаточный провис в проводке между стойками, чтобы не было натяжения при установке изоляции. проводка в нем спрятана.

    Ель / Кевин Норрис

Как заделать большую дыру в гипсокартоне

Как установить вытяжной вентилятор в ванной

Детали проекта

Навыки

3 из 5 Умеренный Может перерасти в сложность, в зависимости от того, насколько легко вывести воздуховод на улицу.

Стоимость

От 120 до 175 долларов

Расчетное время

От 6 до 8 часов

Установка вентилятора в ванную поможет избавиться от запотевших окон, запотевших зеркал и затхлых запахов. Но что еще более важно, это поможет предотвратить проблемы, связанные с влажностью, такие как рост плесени и грибка. Здесь, Этот генеральный подрядчик Old House Том Сильва показывает, как правильно установить вентилятор для ванны. В этой конкретной установке Том провел вытяжной воздуховод на чердак и через боковую стену наружу.

Другие варианты вентиляции включают прокладку воздуховода вверх через крышу или вниз через софит. Обратите внимание, что вытяжной вентилятор в ванной всегда должен выводить воздух наружу; никогда не допускайте, чтобы воздуховод просто уходил на чердак, в подполье или в другое закрытое помещение. Кроме того, установка вытяжного вентилятора в ванной пойдет намного быстрее, если вы попросите супруга или друга помочь вам находиться на чердаке, пока вы работаете снизу, или передать вам инструменты, пока вы стоите на лестнице.

Шаг 1. Обзор вентиляционных отверстий для ванны

Фото Keller & Keller Photography

Ванная без вентилятора — это как камин без дымохода: если не вытягивать из ванной влага, она перекочует на стены и обрастет плесенью или грибком, вздуется краска и отслоятся обои. Одна из причин, по которой во многих семьях до сих пор нет вентиляторов для ванн, заключается в том, что их установка может быть пугающей.

Вот почему мы спросили Этот старый дом 9Генеральный подрядчик 0148 Том Сильва покажет нам, как это сделать. Ванная здесь находится под доступным чердаком, поэтому Том протянул выхлопную трубу через чердак и вышел через фронтон.

Вентиляторы для ванных комнат оцениваются по тому, сколько кубических футов воздуха они могут перемещать за одну минуту, что известно как рейтинг CFM. Чтобы определить, какой размер вентилятора купить для вашей ванны, умножьте площадь комнаты на 1,1. Например, для ванны площадью 100 квадратных футов потребуется вентилятор мощностью 110 кубических футов в минуту. Вентиляторы также имеют рейтинг звука, измеряемый в сонах. (Современный холодильник работает примерно на одну сону.)

Вентиляторы с мощностью от 0,5 до примерно 6,0 сонов. Вы найдете номинальные значения CFM и sone, напечатанные на коробке вентилятора.

Шаг 2. Просверлите контрольное отверстие

Фото Keller & Keller Photography
  • Отметьте на потолке ванной место, где вы хотите установить вытяжной вентилятор. Для оптимальной работы поместите его между душем и туалетом.
  • С помощью сверхдлинного сверла диаметром 3/8 дюйма просверлите опорное отверстие в потолке и на чердаке. Поднимитесь на чердак и очистите изоляцию вокруг отверстия. Теперь используйте эталонное отверстие, чтобы определить точное положение вентилятора.
  • Измерьте корпус вентилятора. Попробуйте расположить вентиляционный вентилятор прямо между двумя балками рядом с эталонным отверстием. Примите во внимание любые близлежащие трубы или другие препятствия. Обратите внимание на конечное положение вентиляционного вентилятора относительно эталонного отверстия.

Шаг 3: Отметьте потолок

Фото Keller & Keller Photography
  • Вернувшись в ванную, измерьте внутренние размеры впускного отверстия вытяжного вентилятора, чтобы определить размер отверстия, которое вам нужно вырезать в потолке.
  • Используйте эталонное отверстие в качестве ориентира для переноса измерений с чердака на потолок.
  • С помощью макетного квадрата или каркасного квадрата нарисуйте прямоугольный контур впускного отверстия на потолке.

Шаг 4. Вырежьте отверстие впускного отверстия

Фото Keller & Keller Photography
  • С помощью лобзика (также подойдет сабельная пила или пила для гипсокартона), в защитных очках и респираторе прорежьте потолок по линиям разметки.
  • Когда вы почти закончите делать прямоугольный вырез, поддержите кусок отходов одной рукой, чтобы он не упал и, возможно, не унес часть окружающего гипсокартона или гипсового потолка.

Шаг 5. Разместите вентилятор

Фото Keller & Keller Photography
  • Вернувшись на чердак, прикрепите 4-дюймовое колено воздуховода под углом 90 градусов к выходному отверстию сбоку корпуса вытяжного вентилятора. Направьте колено прямо вверх и прикрепите его к порту клейкой лентой из фольги.
  • Удалите выбивное отверстие сбоку корпуса вентилятора и подсоедините кабельный разъем.
  • Вставьте четыре металлических скобы в выступы, выступающие по бокам вентиляционного вентилятора.
  • Установите вентилятор на место между балками, по центру отверстия в потолке.

Совет: Используйте клейкую ленту из фольги; в отличие от тканевой клейкой ленты, она не портится со временем.

Шаг 6. Прикрепите вентилятор к балкам

Фото Keller & Keller Photography
  • Полностью выдвиньте кронштейны, пока они не коснутся боковых сторон балок.
  • Закрепите каждый конец кронштейна одним 1½-дюймовым винтом для гипсокартона.
  • Возьмите гибкий воздуховод, входящий в комплект настенной заглушки, и наденьте один его конец на колено, прикрепленное к вытяжному вентилятору. Закрепите его скотчем из фольги.
  • Пропустите существующий или новый электрический кабель через разъем, затем затяните винт разъема, чтобы зафиксировать кабель.

Шаг 7. Вырежьте отверстие для воздуховода в боковой стенке

Фото Keller & Keller Photography
  • Изнутри чердака выберите место на боковой стене для выхода гибкого воздуховода из дома. Место должно быть между двумя стойками стены и в пределах 6 футов от вентилятора.
  • Сделайте пару контрольных измерений, чтобы определить местонахождение точки снаружи — из ближайшего окна, потолка или другого объекта, к которому вы можете получить доступ снаружи.
  • Отметьте положение отверстия на обшивке, используя эталонные размеры.
  • Вырежьте отверстие для воздуховода в стене дома с помощью 4-дюймовой кольцевой пилы.

Шаг 8. Прикрепите вытяжной воздуховод к настенной крышке

Фото Keller + Keller Photography
  • Закрепив заглушку на внешней стене, перейдите на чердак.
  • Возьмитесь за свободный конец гибкого воздуховода и осторожно протяните его к внешней стене.
  • Прикрепите конец воздуховода к воздуховоду соединителя настенной заглушки с помощью клейкой ленты из фольги.

Шаг 9. Установите настенную заглушку

Фото Keller & Keller Photography
  • Прикрепите соединительный канал длиной 12 дюймов к стенной крышке с помощью скотча из фольги.
  • Снаружи вставьте настенную заглушку в отверстие воздуховода и плотно прижмите ее к обшивке дома. Вырежьте прокладку из пенорезины, чтобы она поместилась в тех местах, где заглушка не соприкасается с сайдингом.
  • Снимите настенную заглушку и нанесите каплю силиконового клея на обшивку и прокладку вокруг отверстия.
  • Вставьте настенную заглушку в отверстие и прижмите ее к обшивке. Закрепите его на сайдинге четырьмя полуторадюймовыми винтами из нержавеющей стали.

Шаг 10. Подсоединение проводов

Фото Keller & Keller Photography
  • Из ванной отвинтите и снимите двигатель вентилятора с корпуса вентилятора. Сохраните винты.
  • Затем отвинтите встроенную розетку изнутри корпуса, чтобы получить доступ к ее проводке. Опять же, сохраните винты.
  • Используйте проволочные гайки, чтобы соединить провода того же цвета с проводами электрического кабеля, которые вы вставили в корпус на шаге 5: белый к белому, черный к черному.
  • Оберните оголенный медный провод под зеленым винтом заземления внутри корпуса и затяните винт.
  • Установите электрическую розетку на место и закрепите ее двумя винтами, ранее снятыми с нее.

Шаг 11. Прикрепите решетку

Фото Keller & Keller Photography
  • Поднимите двигатель вентилятора к потолку, затем вставьте его вилку в электрическую розетку внутри корпуса.
  • Закрепите двигатель на корпусе ранее снятыми с него винтами.
  • Держите пластиковую решетку вентилятора близко к потолку. Вставьте монтажные провода решетки в пазы внутри корпуса вентилятора.
  • Прижмите решетку к потолку, чтобы она плотно прилегала к потолку.
  • Снова включите питание и проверьте вентилятор.

Совет: Если решетка не плотно прилегает к потолку, раздвиньте монтажные провода, чтобы создать большее натяжение.


Инструменты:

Инструменты и материалы

  • Пистолет для герметика

  • Квадрат макета

  • Дрель/винтоверт

  • Бита лопата, удлиненная на 3/8 дюйма

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
