Схема подключения электрокотла — особенности обвязки и установки системы, фотопримеры +видео
Содержание:
1. Особенности обвязки электрокотла
2. Зачем нужна обвязка электрокотла
3. Схема обвязки электрокотла
4. Этапы проведения монтажа
Невозможно обеспечить в доме комфортное проживание без поддержания необходимого температурного режима. Для этого следует правильно смонтировать каждый узел отопительной системы. В процессе проведения работ надо строго придерживаться правил подключения отопительного оборудования. Несмотря на то, что схема подключения электрокотла к системе отопления имеет много общего с установкой газовых приборов, в ней есть несколько принципиальных отличий (прочитайте также: «Качественная обвязка двухконтурного газового котла — эффективная экономия»).
Особенности обвязки электрокотла
При установке и обвязке данного электрического прибора не следует забывать о некоторых моментах, непосредственно влияющих на надежную работу отопительного оборудования, что поможет в процессе его эксплуатации избежать частых поломок.
Обвязкой электрокотла называют его подключение к отопительной системе с использованием специальных элементов. При подключении электрокотла к системе отопления учитывается один из двух способов транспортировки теплоносителя по трубопроводу – с принудительной или естественной циркуляцией.
При этом схема подключения электрокотла отопления предусматривает, что прибор необходимо устанавливать в самой нижней точке конструкции для обеспечения наибольшего прогрева радиаторов. Нагнетающую трубу следует расположить над батареями отопления на минимально допустимой высоте.
В процессе монтажа электрического котла нельзя забывать об обустройстве заземления. Согласно правилам безопасности, разрешается его подключение непосредственно к распределительному щиту, при этом не допускается использование для электропроводки нулевой фазы. После изучения правил монтажа отопительного котла необходимо ознакомиться с тем, как выполняется обвязка котла и всей системы теплоснабжения.
Кроме электрокотла (как он выглядит видно на фото) нужно приобрести трубы и другие комплектующие детали для обустройства обогрева помещения. Правильно сделанная обвязка электрического котла отопления позволяет обеспечить одинаковую температуру в местах входа и выхода теплоносителя. Отопительный прибор следует подключать таким образом, чтобы после достижения определенной температурной отметки в малом контуре вода поступала в большой контур (на него возложена задача обогрева помещений), и там отдавала тепло батареям.
Зачем нужна обвязка электрокотла
В первую очередь, правильно выполненная обвязка электрокотла отопления позволяет не допустить перегрева оборудования и обеспечить его надежное функционирование. Качественно сделанная, данная работа приводит к экономному расходованию энергоресурса. Добиться этого помогает установка автоматических контролирующих и регулирующих устройств (читайте также: «Схема обвязки твердотопливного котла: что и как»).
Обвязка электрического котла бывает четырех типов:
- с естественной циркуляцией;
- с принудительной циркуляцией;
- классическая коллекторная конструкция;
- разводка с использованием первично-вторичных колец.

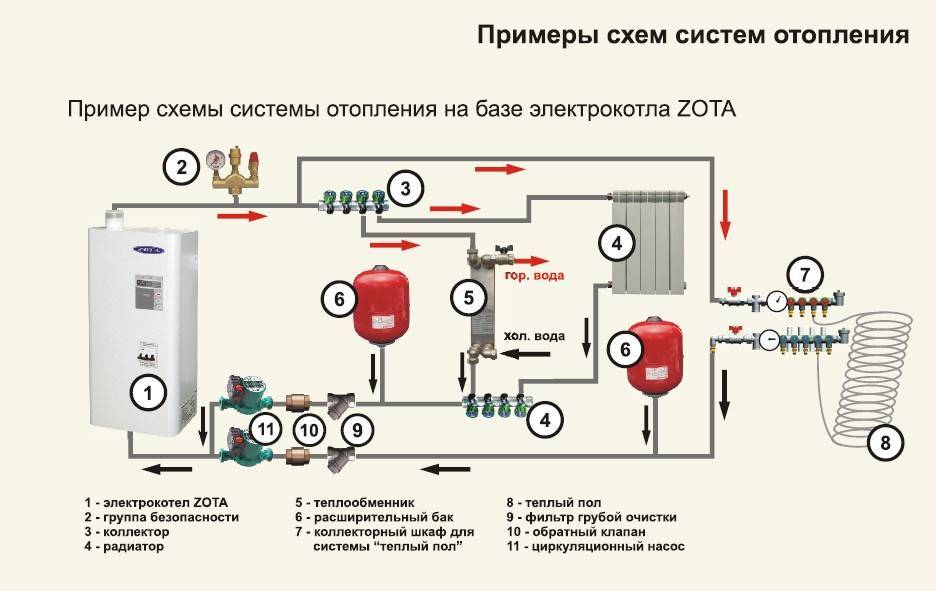

Схема обвязки электрокотла
Если строго следовать схеме обвязки электрокотла, можно не опасаться за долговечность функционирования отопительной системы. Особое внимание следует уделить регулировке температуры теплоносителя на входе и на выходе.
Обычно схема обвязки электрокотла отопления включает следующие дополнительные элементы:
- циркулярный насос;
- манометр;
- балансировочный кран;
- распределительный клапан;
- вентили;
- шаровые краны;
- проходной фильтр;
- клапаны – проходной, воздушный, обратный и предохранительный;
- хомуты, муфты, тройники;
- радиаторы (батареи) отопления;
- трубы для теплоносителя – металлические или металлопластиковые;
- крепежные изделия.
Для проведения монтажа потребуется:
- набор гаечных ключей;
- сварочный аппарат;
- болгарка и другие инструменты.
Также схема отопления от электрокотла включает элементы, предназначенные для подсоединения настенных приборов к отопительной конструкции, которая может предназначаться для стандартного обогрева помещений, для горячего водоснабжения или для системы теплый пол (детальнее: «Какой электрокотел для теплого пола лучше выбрать»).
Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
Одноконтурный вариант обустройства отопления является несложным, необходимо просто следовать инструкции по установке электрокотла. В случае применения двухконтурной системы, схема подключения электрокотла бывает прямой и смесительной. При прямом варианте регулировка температуры нагрева осуществляется при помощи горелки.
В смесительной схеме для этих целей используется не только горелка, но и смеситель с сервоприводом.
В двухконтурных системах в обязательном порядке задействуют аварийную схему обвязки для защиты оборудования от непредвиденных ситуаций, например при отключении электроснабжения. Наиболее эффективным способом принято считать создание специального аварийного контура.
Варианты обвязки котла, смотрите примеры на видео:
Этапы проведения монтажа
Для установки отопительного оборудования необходима схема установки электрокотла и других элементов системы, поскольку эффективность функционирования приборов зависит от точности выполнения монтажных работ в соответствии с нею.
Монтаж обвязки состоит из нескольких этапов:
- Сначала делают разметку и установку.
- Затем электрокотел подключают к отопительной системе при помощи переходников и муфт. Воду перед этим предварительно перекрывают, используя для этого краны любого типа.
- После завершения подключения котла к системе требуется выполнить электрическую часть конструкции, которая состоит из УЗО и автоматического выключателя. Для подключения котла необходимо сделать заземление. Все электрические кабели помещают в специальный кожух и укладывают в предназначенных для проводки каналах. Сечение кабеля зависит от мощности оборудования.
- После электрической части делают заземление и проводят тестирование отопительной системы.
Подключение электрокотла к системе отопления, схема, монтаж, установка
Для обогрева здания среднего размера наиболее эффективным способом обогрева будет отопительная система на базе электрического прибора.
К тому же, такая система является самой безопасной с экологической точки зрения. И подключение электрокотла к системе отопления – это важный и целесообразный вопрос.
Электрические тепловые генераторы обладают высоким показателем КПД, а значит, обеспечат наиболее оптимальную температуру в любом типе помещения. Многие современные электроагрегаты оснащены регулировочной системой, что позволяет откорректировать их рабочий режим наиболее оптимальным и удобным образом.
Электрический котел
Еще одним преимуществом, которым обладают электрические приборы для отопления, является отсутствие деталей, которые воздействуют друг на друга механическим образом. Это снижает в несколько раз риск выхода из строя данных агрегатов.
Если сравнивать такой проект, как схема подключения электрического котла отопления, с устройствами, работающими на иных типах теплоносителей, то можно увидеть некоторые существенные нюансы.
В качестве примера возьмем подключение электрического котла отопления Protherm СКАТ для отопления.
Подключить такой котел к электричеству и отопительной системе должен только сотрудник из специализированной организации. Агрегат лучше всего приобрести в специализированном магазине, так как он будет обладать всеми необходимыми документами и будет помещен в заводскую упаковку. Вскрыть упаковку можно только в присутствии сотрудника из специализированного сервиса. Вместе с сотрудником нужно выявить, нет ли на поверхности агрегата механических повреждений или других дефектов.
Схема подключения бойлера косвенного нагрева к электрокотлу
Перед тем, как установить электрический котел отопления, необходимо снять заглушки с патрубков и проверить, чтобы в патрубках и коммуникациях не было грязи. Чтобы присоединить аппарат, потребуются различные прокладки и уплотнительные материалы.
- Выбираем место для установки теплового электрического генератора
- Схема подключения электрического котла к сети
Выбираем место для установки теплового электрического генератора
Лучше всего, если установка электрического котла отопления будет произведена в нежилом помещении.
Для этих целей отличным местом будет кухня. Для генератора необходимо выбрать такое место, которое будет удобным и для установки, и для его технического обслуживания.
Если установить генератор в соответствии с нормами, то необходимо, чтобы от его боковых сторон до стены оставалось не менее 5 см свободного пространства. Перед аппаратом должно быть свободное пространство не менее, чем в 70 см, над устройством – не менее 80 см, а под ним – не менее 50 см.
Один из вариантов установки электрокотла — на балконе
Тепловой генератор должен устанавливаться только на той стене, которая построена из негорючего материала. Чтобы осуществить подвеску устройства, необходимо воспользоваться специальной монтажной планкой. Такой элемент должен входить в базовую комплектацию устройства. К стене планку необходимо прикрепить посредством 4 дюбелей.
Если в устройство монтирован расширительный бак мембранного типа, то отопительная система рассчитана на объем не более, чем в 500 литров.
Схема подключения отопления электрокотла подразумевает, что в более емкую отопительную систему потребуется установить еще один компенсатор давления мембранного типа.
Схема подключения электрического котла к сети
Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.
Схема подключения силовых кабелей
Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт.
Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.
Во время, когда производится установка электрокотла для отопления в отопительную систему, потребуется использовать регулятор комнатного типа, который обладает беспотенциальным выходом.
Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.
Схема электрической системы отопления двухэтажного дома
Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации.
Все это определяется в документации агрегата.
После этого схема установки электрического котла отопления предполагает осуществить следующие действия:
- Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
- Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
- На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
- Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
- После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.
Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.
Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.
Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.
Соединения проводки для электрического водонагревателя
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Что такое проводные соединения для водонагревателя? Электрические соединения для электрического водонагревателя на 50 галлонов 240 вольт. |
| ||||
Электрический водонагреватель
Электрика Вопрос: Как подключить водонагреватель на 50 галлонов?
Я подключаю электрический водонагреватель к электрической распределительной коробке.
У меня есть водонагреватель A. O. Smith 50 Gal с красным и черным проводом. Электрическая распределительная коробка имеет красный, черный, белый и заземление. Пожалуйста, дайте совет.
История: Перри, разнорабочий из Эль-Миража, Аризона.
Дополнительные комментарии: Отлично.
Ответ Дэйва:
Спасибо за вопрос по электропроводке, Перри.
Уровень квалификации: от среднего до продвинутого. Этот электрический проект лучше всего выполняется лицензированным электриком.
Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: Зависит от личного опыта и умения работать с инструментами и доступом к проводке.
Меры предосторожности: Определите контур водонагревателя, выключите его и затем пометьте его примечанием, прежде чем выполнять какую-либо проводку.
Специальные материалы: разъемы для проводов подходящего размера и заглушка.
- Определите контур водонагревателя и убедитесь, что он выключен.
- Если входящая электрическая цепь имеет черный, красный, белый и заземляющий провода, то белый или нейтральный провод закрыт и не подключен, если только для вашего водонагревателя не требуется отдельный нейтральный провод.
- Неизолированный заземляющий провод входной цепи сгибается в форме крюка по часовой стрелке, помещается под зеленый винт заземления и плотно закрепляется. Этот винт расположен внутри распределительной коробки водонагревателя, или водонагреватель может иметь зеленый провод заземления, который можно использовать.
- Типичный водонагреватель на 240 вольт имеет красный и черный провод, расположенный в распределительной коробке в верхней части водонагревателя.
- Провода входной цепи и провода водонагревателя обычно черного и красного цвета и сращиваются или соединяются вместе, цвет в цвет, с помощью красных или серых гаек.
- Если проводка входящей электрической цепи не имеет отдельного красного провода, то белый провод может быть использован как вторая цепь 120 вольт 2-х полюсной цепи 240 вольт и должен быть обозначен черной или красной обмоткой изолентой перманентного маркера. Если вы не уверены в входной цепи, ее должен проверить электрик с помощью тестера напряжения.
Все об электрических распределительных коробках
Электрический код количества проводов в распределительных коробках
Как проложить электрические провода в доме
Для получения дополнительной информации о электрической схеме на 220 В
Схема подключения на 220 В 7 Разнорабочий
Электрика своими руками
Не пропустите следующие ресурсы: Видеоинструкции
Видео по электромонтажу
Следующее также может быть вам полезно:
| ||||
youtube.com/embed/QaQFZtOxGQg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>Проводка электрического водонагревателя
К
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 22.07.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джиллиан Дара
Факт проверен Джиллиан Дара
Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Кевин Норрис
Замена электрического водонагревателя требует разрешения в большинстве областей, независимо от того, выполняется ли установка профессионалом или домовладельцем.
В рамках процесса получения разрешения инспектор проверит работу, чтобы убедиться, что электрические и водопроводные соединения выполнены правильно и безопасно, а установка соответствует требованиям местного законодательства. Здесь мы рассмотрим только основные электрические требования, поскольку они относятся к стандартному электрическому водонагревателю с баком, а не к водонагревателю по запросу (без бака). Если вы планируете заменить существующий электрический водонагреватель, сейчас самое время убедиться, что исходная проводка водонагревателя исправна.
Отключение питания
Прежде чем осматривать или прикасаться к проводке или электрическим соединениям водонагревателя, отключите питание цепи, питающей водонагреватель. В большинстве случаев цепь обслуживается двухполюсным автоматическим выключателем на 30 ампер. Выключите соответствующий выключатель в блоке выключателя, затем с помощью тестера электрического напряжения убедитесь, что цепь отключена, проверив водонагреватель.
Расположение электрических соединений
Электрические соединения водонагревателя выполняются во встроенной распределительной коробке в верхней части бака водонагревателя. Он закрыт крышкой, которую можно снять, чтобы осмотреть внутренние соединения проводов. Обычно проволочные жилы, ведущие к нагревателю, заключены в гибкую трубу или выполнены из гибкого металлического кабеля, например кабеля с металлической оболочкой (МК). Эта гибкость обеспечивает небольшое пространство для маневра, облегчая замену водонагревателя, и это необходимая функция во многих районах, подверженных землетрясениям.
Сняв крышку, вы можете проверить питание, просто поднеся бесконтактный тестер напряжения рядом с проводными соединениями; если цепь была правильно отключена, тестер не загорится.
Понимание проводки водонагревателя
Для электрических водонагревателей требуется выделенная цепь на 240 вольт, которая обслуживает только водонагреватель и никакие другие приборы или устройства.
Проводка цепи обычно включает в себя двухполюсный выключатель на 30 А и неметаллический (NM) или кабель MC 10-2. На водонагревателе черный провод цепи соединяется с черным проводом на водонагревателе, а белый провод цепи соединяется с красным или белым проводом на водонагревателе.
Белый провод цепи должен быть обмотан черной или красной изоляционной лентой рядом с соединением на обоих концах цепи (на водонагревателе и на распределительной коробке), чтобы указать, что это «горячий», а не нейтральный провод. В отличие от стандартных 120-вольтовых цепей, 240-вольтовая цепь несет ток как по черному, так и по белому проводу. Провод заземления цепи подключается к зеленому винту заземления на водонагревателе или к проводу заземления водонагревателя, в зависимости от ситуации.
Проводка нагревательного элемента
Хотя при простой замене электрического водонагревателя вам не придется иметь дело с термостатами или нагревательными элементами, полезно знать, что электрические водонагреватели также включают внутреннюю проводку, которая проходит от соединительной коробки проводов вниз по стенке бака.
к двум различным нагревательным элементам, каждый из которых управляется собственным термостатом. Нагревательные элементы и термостаты, которые ими управляют, находятся внутри панелей доступа, установленных сбоку бака водонагревателя. Каждая пара термостатов и нагревательных элементов имеет винтовые клеммы, которые подключаются к проводам водонагревателя. Вам не нужно будет иметь дело с этими соединениями, если вы не заменяете термостат или нагревательный элемент на существующем водонагревателе.
Вопрос об объединении
Некоторые строительные органы требуют наличия соединительного провода или соединительной перемычки между трубами горячей и холодной воды, обслуживающими водонагреватель. Важно отметить, что соединительная перемычка не требуется ни Национальным электротехническим кодексом, ни Единым сантехническим кодексом, но может потребоваться вашим местным строительным управлением.
Соединительная перемычка может потребоваться для обеспечения надежного соединения в системе металлических водопроводных труб.
