Если оптрон, исправность которого поставлена под сомнение, впаян в плату, необходимо отключить ее питание, разрядить на ней электролитические конденсаторы, а затем выпаять оптопару, запоминая, как она была впаяна.

Многим из нас часто приходилось сталкиваться с тем, что из-за одной, вышедшей из строя, детальки перестаёт работать целое устройство. Что бы избежать недоразумений, следует уметь быстро и правильно проверять детали. Этому я и собираюсь Вас научить. Для начала, нам потребуется мультиметр. Чаще всего, сгорают в схемах транзисторы.

При ремонте любого электронного изделия приходится сталкиваться с проверкой радиоэлементов. При кажущейся простоте этот процесс имеет свои особенности. Возникают вопросы, касающиеся тестирования и тогда, когда радиолюбитель решает заменить старенький тестер на новый, с цифровой индикацией, когда появляются новые типы полупроводниковых приборов, таких как цифровые транзисторы, и т.

Как проверить оптрон мультиметром не выпаивая

Рассуждения весьма общие, но вопросы появляются достаточно часто, поэтому – почему бы и нет, почему бы не затронуть самые вершки?

Берем очень условный кусочек схемы с очень условной оптопарой, но, тем не менее, в большинстве случаев эта схема или соответствует действительности, или близка к ней:

Может быть питание не 5 вольт, а 3,3 (что последнее время чаще), может быть другого типа оптопара – что уже реже.

Тем не менее, рассмотрим то, что есть.

Имеем: оптопара DA, разъем, через который она соединена со схемой XT, балластное сопротивление светодиода R1 и резистор оттяжки сигнала на питание R2. Ну, и некуда деваться – землю и питание.

Питание в большинстве случаев сейчас 3,3 В, но особой роли в данном случае это не играет.

В этом случае мы имеем на светодиоде –напряжение порядка 1,2-2 В, остальное упадет на балластном резисторе R1.

На коллекторе фототранзистора – в зависимости от того, освещен его переход или нет, то бишь – открыта шторка или закрыта:

Шторка открыта – имеем напряжение, близкое к 0, на практике – не больше 0,2-0,5 В.

Шторка закрыта – имеем 5 В через сопротивление оттяжки R2.

Почему может не работать? А почему угодно. Наиболее слабое место – разъем.

Допустим, обрыв верхнего по рисунку контакта – не будет тока через светодиод (и падения напряжения на нем – тоже, что сразу будет видно любым, даже самым дешевым тестером), фототранзистор будет всегда закрыт, на его коллекторе будет всегда напряжение +5 (+3,3) В, как ни дергай флажком.

То же самое – при обрыве в схеме R1, но редко…

Обрыв среднего по рисунку контакта – на коллекторе фототранзистора ничего не будет. Хоть он закрыт – тогда вообще контакт в воздухе, хоть открыт – тока через него все равно нет, поэтому он тоже висит в воздухе, да даже если и будет что то чеорз какие то утечки – грязи в принтерах и копирах обычно хватает – все равно на коллекторе фототранзистора будет ноль.

Читать также:  Заклинил зажимной механизм патрона шуруповерта

Вне зависимости от положения шторки.

Обрыв нижнего по схеме контакта – нет земли на оптроне.

На двух остальных контактах оптрона будет +5 (+3,3) В – на светодиоде мы просто будем измерять напряжение питания через резистор, номинал у него небольшой, поэтому питание и увидим, на коллекторе фототрнзистора – то же самое: даже если он открыт, цепи нет – провод оборван.

Более редкая штука, но все таки иногда случающаяся – неисправность оптопары.

Если напряжение на светодиоде в норме – то есть в пределах 1,2-2 В, то он, скорее всего, исправен.

При нулевом напряжении – пробит (не встречал), при напряжении питания – в обрыве.

Неисправен фототранзистор – или пробит (напряжение на коллекторе – 0), или в обрыве – напряжение равно питанию.

При грязном зазоре оптопары – там есть щель как у светодиода, так и фототранзистора – напряжение будет всегда, как при закрытом зазоре то есть равно (или близко) напряжению питания.

В принципе, если что не ясно или хочется дополнить и/или исправить – милости просим, написано все быстро, шустро, и не очень внимательно…

Этот пробник, предназначен для проверки большого количества видов оптопар: оптотранзисторов, оптотиристоров, оптосимисторов, опторезисторов, а также микросхемы таймера NE555, отечественным аналогом которой является микросхема 1006ВИ1

Модифицированный вариант пробника для проверки оптронов

Сигнал с третьего вывода микросхемы 555 через резистор R9 поступает на один вход диодного моста VDS1, при условии, что к контактам Анод и Катод подсоединен рабочий излучающий элемент оптопары, в таком случае через диодный мост потечет ток, и будет мигать светодиод HL3, при условии что фотоприемник исправен, будет открываться VT1 и загораться HL3, который будет проводить ток, HL4 при этом будет моргать

Читать также:  Проверка генератора ваз 2110 мультиметром видео

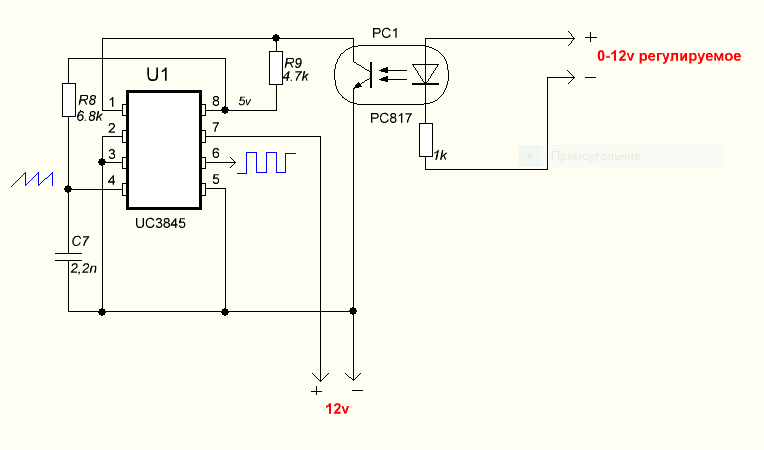

Данный принцип можно использовать для проверки практически любого оптрона:

Около 570 мили вольт должен показать мультиметр, если оптрон исправен в режиме прозвонки диода, т. к в этом режиме с щупов тестера поступает около 2 вольт, но этого напряжения не достаточно для открытия транзистора, но как только мы подадим питание на светодиод, он откроется и мы увидим на дисплее напряжение которое падает на открытом транзисторе.

Описываемое ниже устройство покажет не только исправность таких популярных оптронов как PC817, 4N3x, 6N135, 6N136 и 6N137, но и их скорость срабатывания. Основа схемы микроконтроллер серии ATMEGA48 или ATMEGA88. Проверяемые компоненты можно подключать и отключать прямо во включенный прибор. Результат проверки покажут светодиоды. Так элемент ERROR светится при отсутствии подключенных оптопар или их неработоспособности. Если элемент исправен, то загорится светодиод OK. Одновременно с ним загорится один или несколько светодиодов TIME, соответствующих скорости срабатывания. Так, для самой медленной оптопары, PC817, будет светится только один светодиод – TIME PC817, соответствующий ее скорости. Для быстрых 6N137 будут гореть все четыре светодиода. Если это не так, то оптопара не соответствует данному параметру. Значения шкалы скорости PC817 – 4N3x – 6N135 – 6N137 соотносятся как 1:10:100:900.

Фьюзы микроконтроллера для прошивки: EXT =$FF, HIGH=$CD, LOW =$E2.

Печатную плату и прошивку можно скачать по ссылке выше.

Основной составляющей частью современной радиоэлектронной аппаратуры являются импульсные источники питания. Стабилизированное напряжение вторичной цепи источника питания зависит в целом от эффективности схематического решения первичной цепи, работы задающего генератора, как правило, выполненного на микросхеме. Не маловажную роль в работе источника питания выполняет оптопара, т.е .

Как проверить оптоизолятор

Проверка оптоизолятора или оптрона.

Существует несколько методов проверки оптоизолятора. Я собираюсь сконцентрироваться на двух, которые считаю самыми лучшими и простыми.

Как проверить оптоизолятор с помощью тестера компонентов.

Это мой предпочтительный метод

Преимущества

Обычно вам не нужна принципиальная схема или распиновка устройства

Это быстро и просто

Это достаточно убедительно даже для новичка

Недостатки

Необходимо удалить устройство из схемы и вам нужен тестер компонентов

Хорошо Я не считаю недостатки такими уж плохими. Большую часть времени оптопара будет находиться в гнезде, и даже если это не так, наличие 6 контактов делает его одним из самых простых для отпайки двухрядных компонентов. Если вы хотя бы немного увлекаетесь электроникой, вам не составит труда приобрести один из этих тестеров компонентов. Они настолько просты в использовании, дешевы и сэкономят вам бесконечное количество времени и проблем. Я действительно не мог быть без него, теперь это определенно одна из лучших покупок, которые я сделал в своем хобби. Если вы не видели их раньше, вы можете прочитать о них здесь.

Итак, давайте проверим оптопару. Сначала вам нужно немного информации, если вы еще не знаете. Большинство оптоизоляторов представляют собой 8- или 6-контактные DIL-устройства. Есть также несколько 4-контактных, и вы можете их протестировать, но вам будет проще со схемой выводов, хотя вы можете обойтись и без нее.

На самом деле это два компонента оптопары: компонент, генерирующий свет, светодиод и то, что видит свет, что-то вроде фототранзистора. Поскольку они упакованы внутри устройства, вы не можете видеть свет.

У меня есть небольшой кусочек платы Vero с разъемом DIL и проводами для подключения к тестеру компонентов.

Я использую небольшой кусок Veroboard и разъем DIL для подключения к тестеру компонентов.

Если у вас есть 6-контактное DIL-устройство, подключите 3 провода от контактов 1, 2 и 3 устройства к тестеру компонентов. Если устройство работает, вы получите индикацию и схему выводов на экране, что у вас есть рабочий светодиод. Затем отсоедините его и подключите контакты 4, 5 и 6 к тестеру компонентов. Опять же, если устройство работает, вы получите указание на то, что у вас есть работающий транзистор или подобное устройство. Это так же просто, как и с 6-контактными оптоизоляторами DIL.

Тестер компонентов, подключенный к «транзисторной» части оптоизолятора.

На изображении выше показан популярный 8-контактный оптоизолятор 6N138, вставленный в испытательный стенд, чтобы его можно было легко подключить к тестеру компонентов.

С 8-контактным оптоизолятором вам будет проще, если у вас есть схема выводов, вы можете найти почти все их в Интернете. Даже если у вас его нет под рукой, вы можете попробовать первые 3 подключения, подключенные к тестировщику компонентов, а затем попробовать последние 3 подключения, подключенные к тестеру компонентов. Скорее всего, вы получите тестер компонентов, указывающий, что у вас есть диод, и он покажет вам соединения на своем экране.

На картинке выше вы можете видеть контакты 1,2 и 3, подключенные к тестеру компонентов. Тест показывает, что контакты 2 и 3 находятся там, где находится светодиод, и что он работает, и он показывает различные другие показания светодиода, и вы можете видеть его полярность.

Проделайте то же самое с соединениями на другой стороне устройства, чтобы проверить транзисторную часть оптоизолятора. Все просто: если вы получаете «неопознанный компонент или поврежденный компонент», проверьте, все ли подключено, и повторите попытку.

На приведенном выше рисунке контакты 5, 6 и 7 подключены к тестеру компонентов, он указывает на NPN-транзистор и показывает соединения эмиттера, базы и коллектора.

На приведенном выше рисунке показаны контакты 6, 7 и 8.

Как проверить оптопару в цепи

Если вы не можете вынуть ее из цепи, можно использовать осциллограф.

Преимущества

Преимущество этого метода заключается в том, что если устройство припаяно к печатной плате, его не нужно выпаивать для проверки

Недостатки

Вам нужен осциллограф

Вам нужно знать, как работает схема, поэтому вам, вероятно, понадобится принципиальная схема или, по крайней мере, схема выводов устройства, например, что заставляет оптопару работать на конкретное время.

Бесполезно пытаться прочитать вывод, если в него ничего не входит, чтобы заставить его работать

Иногда результаты могут быть немного неубедительны для новичка. Например, вы можете видеть некоторые выходные данные, но не уверены, что они правильные или на правильном уровне, и тому подобное, поскольку вы не получаете простой индикации, как в случае с тестером компонентов.

Хотя вам нужен осциллограф, вам не нужен поющий и танцующий. Простое дешевое устройство стоимостью 20 фунтов стерлингов подойдет для этого приложения, как и для многих других. Подробнее о дешевых осциллографах читайте здесь.

Я опишу, как я тестирую оптоизолятор в цепи, чтобы вы могли адаптировать инструкции для своей собственной тестовой ситуации.

Устройство, которое я тестирую, представляет собой 6N138, популярный оптоизолятор, используемый в приложениях MIDI (цифровой интерфейс музыкальных инструментов). Я использую синтезатор Mutable Instrument Shruthi Synthesiser, как и большинство синтезаторов, он имеет MIDI-интерфейс, в котором используется оптоизолятор.

Если вы посмотрите на принципиальную схему или вывод оптоизолятора 6N138, вы увидите, что вход на него — это вывод 2. Вам нужно включить питание схемы и что-то, генерирующее MIDI-сигнал, чтобы иметь возможность отслеживать его через схема. Я использовал проигрыватель MIDI-файлов Mr.Midi 2 и подключил его к MIDI-входу синтезатора Mutable Instrument Shruthi.

На картинке выше видно, что осциллограф DSO 138 настроен на вход постоянного тока и 1 вольт на квадрат.

Получите осциллограф, я использую DSO 138, подробнее об этом можно прочитать здесь. Установите его вход на постоянный ток и установите 0 В внизу экрана и установите его так, чтобы 5 В было ближе к верху. Это позволяет легко увидеть, что происходит.

На картинке выше вы можете видеть желтую линию, показывающую, что щуп на выходе (контакт 6) 6N138 имеет высокий уровень около 5 вольт, что на 5 квадратов выше линии 0 вольт. это без каких-либо MIDI-данных, поступающих в оптоизолятор.

Вам нужно настроить осциллограф на довольно высокую частоту для MIDI. Выход оптоизолятора 6N138 — контакт 6, и когда вы поместите щуп осциллографа на контакт 6, вы увидите на экране, что сигнал высокий, около 5 В. Это то, что вы ожидаете, если посмотрите на принципиальную схему Mutable Instruments Shruthi, поскольку на выходе есть подтягивающий резистор.

На картинке выше показан проигрыватель миди-файлов Mr.midi. Это использовалось для генерации MIDI-сигналов для проверки потока MIDI через оптоизолятор 6N138.

Когда я нажимаю старт на проигрывателе MIDI-файлов, MIDI-информация поступает на вход оптоизолятора 6N138 и начинает срабатывать осциллограф, что видно по миганию зеленого светодиода на нем при переходе на высокий и низкий уровень входа. Экран осциллографа также покажет вам наличие ожидаемого сигнала, поскольку данные MIDI проходят через оптоизолятор, индикатор частоты и показания ширины импульса также будут отображаться на экране осциллографа DSO 138. Когда вы нажимаете кнопку «Стоп» на проигрывателе MIDI-файлов, сигнал останавливается и возвращается к «высокому уровню».

Здесь показан отлично работающий оптоизолятор 6N138 без необходимости его удаления из схемы.

На картинке выше видно, что осциллограф DSO 138 показывает MIDI данные на выходе оптоизолятора 6N138, сигнал переключается примерно между 0 вольт и 5 вольт. Мигает зеленый триггерный светодиод, хотя на фото этого не видно. Это происходит во время отправки MIDI-данных. Вы также можете видеть Freq, Cycle, PW и Duty, когда присутствует MIDI-сигнал. Как только сигнал прекращается, он возвращается к ровной линии на уровне 5 вольт. Это показывает полностью работающий оптоизолятор с данными MIDI, проходящими через вход оптоизолятора 6N138 и появляющимися на выводе 6. 9.0004

Проверка схемы оптоизолятора 6Н138 с помощью осциллографа ДСО 138.

Как проверить оптрон с помощью мультиметра

Преимущества

Большинство людей могут найти мультиметр.

Недостатки

Необходимо снять устройство с платы.

Вам необходимо иметь распиновку устройства.

Попытка проверить это, удерживая щупы и меняя их местами, может быть немного затруднительной, и, как и в случае с описанным выше методом осциллографа, для новичка это может быть немного неубедительно.

В основном вы должны использовать мультиметр для проверки светодиода и транзистора, следуя за выводом из устройства и пытаясь удерживать измерительные провода, а затем поменять местами соединения.

Должен признаться, мне нравится считать себя более продвинутым, чем новичок, но когда я пришел протестировать оптопару с помощью своего мультиметра, я остался ломать голову, действительно ли это был хороший прибор или неисправный. Это не то, что вы хотите; вы хотите окончательное да или нет. Я бы не стал пытаться использовать мультиметр для проверки оптического изолятора из-за того, насколько это сложно по сравнению с тестером компонентов или методом осциллографа.

Оптопара — Interaction Station Wiki

Возможно, вы хотите управлять телевизором или музыкальным проигрывателем или управлять пультом дистанционного управления машина. Большинство электронных устройств имеют панель управления с кнопками, и многие из этих кнопок можно взломаны, чтобы вы могли «нажимать» их с помощью Arduino.

Оптопары представляют собой интегральные схемы, позволяющие управлять одной схемой из другой без любое электрическое соединение между ними. Внутри оптопары находится светодиод и датчик света. Когда светодиод в оптопаре включается вашим Arduino, детектор света замыкает внутренний переключатель. Переключатель подключен к двум выходным контактам оптопары. Когда внутренний переключатель закрыт, два выходных контакта подключены. Когда переключатель разомкнут, они не подключены. Таким образом, можно замыкать переключатели на других устройствах, не подключая их к Arduino.

1) Подключите заземление к макетной плате через Arduino.

2) Поместите оптопару на макетную плату так, чтобы она находилась в центре платы (см. схему).

3) Подключите контакт 1 оптопары к контакту 2 Arduino последовательно с резистором 220 Ом (помните, вы питаете светодиод внутри, вы не хотите сжечь его). Подключите контакт 2 оптопары К земле, приземляться.

4) На основной плате звукового модуля имеется ряд электрических компонентов, в том числе кнопка воспроизведения. Чтобы управлять переключателем, вам придется удалить кнопку. Переверните плату и найти вкладки, которые удерживают кнопку на месте. Аккуратно отогните язычки назад и снимите кнопку. с доски.

5) Под кнопкой две маленькие металлические пластины. Эта закономерность типична для многих электронных устройств. с кнопками. Две «вилки» этого паттерна — это две стороны переключателя. Маленький металл Диск внутри кнопки соединяет эти две вилки при нажатии на кнопку.

6) Когда вилки подключены, переключатель на печатной плате замкнут. Вы будете закрывать переключатель с оптопарой. Этот способ замыкания выключателя оптопарой работает только в том случае, если одна из двух сторон переключатель кнопки подключен к земле на вашем устройстве. Если не уверены, возьмите мультиметр и измерьте напряжение между одной из вилок и землей на вашем устройстве. Вам нужно делайте это при включенном устройстве, поэтому будьте осторожны, чтобы не коснуться других мест на плате. Как только вы узнаете, какая вилка заземлена, отключите питание вашего устройства.

7) Затем подключите по одному проводу к каждой из маленьких металлических пластин. Если вы паяете эти провода, будьте будьте осторожны, чтобы не соединить две стороны переключателя вместе. Если вы не паяете и не используете ленту, убедитесь, что ваше соединение защищено, иначе коммутатор не закроется. Убедитесь, что ни один провод не подключен к другой вилке, или ваш переключатель будет замкнут все время.

8) Подсоедините два провода к контактам 4 и 5 оптопары.
