как подключить генератор к дому

Дата публикации: 28.01.2019 16:03

Ввиду того, что электроэнергия «пропадает» частенько в сетях, то генератор является очень полезным оборудованием. Необходимо знать как правильно подключить генератор, чтобы не вывести из строя само оборудование.
Кстати, давайте поговорим о том, как не стоит выполнять подключение данного устройства.


Не раз наверное слышали советы от знакомых «проф. электриков», что мол, подключи станцию к розетке и «выруби» вводной автомат и всё у тебя будет классно. Так категорически делать запрещено. Розетка не выдержит ту мощность, которая в станции , что в итоге может привести к короткому замыканию. А теперь представьте еще такой момент, вы включили вводной автомат, а станцию оставили в сети, в итоге выход станции из строя.

Есть один вариант, это удлинитель, т.е мы будем подключать в удлинитель, те приборы, которые нам по сути нужны. Но не забывайте, что станция должна быть менее 4кВТ.

Но лучше всего, это подключить ваш генератор через рубильник, либо через систему автоматического переключения АВР.

Давайте же поговорим об этих системах по подробнее.
Раз мы сперва упомянули систему подключения через рубильник, то о ней мы и поговорим.

Сперва рассмотрим, что из себя представляет схема подключения генератора по однофазной нагрузке.

Принцип работы и схема, как видно на рисунке, довольно просты. К нижним контактам подключают нагрузки, которые отходят к потребителям. Те контакты, которые сверху (парные), подходят два ввода, от резервного источника питания и от основного. Рубильник имеет три положения, если переключить в среднее положение клавишу, то цепи будут разомкнуты. Практически все серий подразумевают 3-х фазную нагрузку, что даст огромное преимущество в работе  с трёхфазной сетью.

Важно, вы должны отключить станцию только тогда, когда клавиша будет находится в верхнем положении, когда все цепи разомкнуты.

Очень важный момент, в понимание работы рубильника, он не имеет не электромагнитного расцепителя, не теплового, поэтому должен стоять коммутационный аппарат(автоматический выключатель).

Что же касается подключения автоматического (АВР)?

Тут не много по сложнее, но если подробно разобраться, то особого труда данное подключение не составит.

Обычно автоматическое подключение генератора выполняется через коммутатор.  Если у вас пропало электричество, вы заводите станцию , после чего замыкается контактор станции. при появлении основного источника питания контактор станции разомкнётся и включится контактор основной сети.

Можно также сделать некоторые добаботки, когда станция у вас будет выключаться в автомате, при появлении основного источника питания,  путём ввода дополнительного реле.

Также, существует способ в котором у вас, при включение станции, нагрузка на сеть появится через определенное время, что даст возможность станции перейти в нормальный режим, т.е прогреться. К такому способу необходимо подключить реле времени.

Если у вас в доме трёхфазная нагрузка(380в), то настоятельно вам рекомендуем подключать только одну фазу к станции. И жельтельно, чтобы на данной фазе находились только  важное для вас электрооборудование(освещение , одну из розеточных групп, например для подкллючения ноутбука).

Почему это так важно ? Все потому что при подсоединение может призоити перекос фаз, что очень негативно может повлиять на вашу электропроводку.

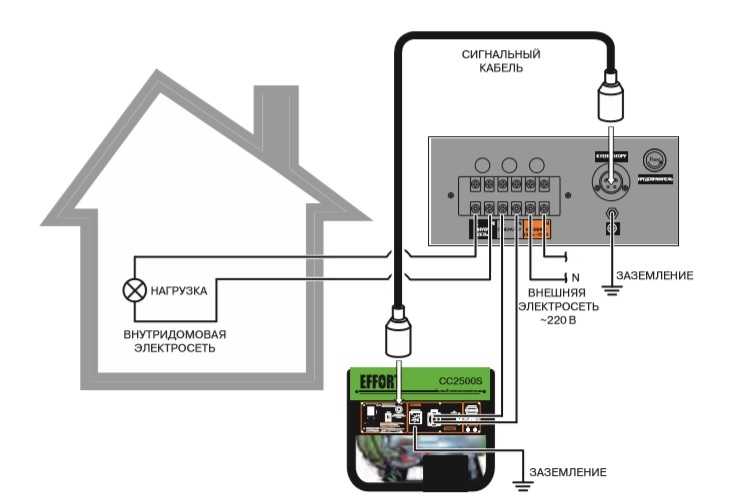

Здесь вы можете наглядно увидеть схему подключения АВР.

Были перечислены наиболее распространенные способы подключения генератора. Какой вариант наиболее оптимальный ? Тут всё зависит от того, насколько вам тот или иной вариант удобен. Еще один момент , при выборе перекидного рубильника , ваш выбор должен быть нацелен на трёхпозиционный.



Теги АВР в частном доме подключение генератора схема подключения перекидного рубильника АВР схема

〜 Как подключить генератор к дому? • Статьи Эпицентр

Содержание:

Кто бы мог подумать, что в 2022 году каждый украинец будет мечтать купить генератор, а не новенький iPhone или другой модный гаджет. Альтернативные источники электропитания для нас актуальны, как никогда. В нашей предыдущей статье, вы можете почитать, какой генератор выбрать для дома: бензиновый или дизельный. Ну а в этом материале мы разберемся, как подключить к дому уже купленный агрегат.

Виды генераторов по количеству фаз

Однофазные генераторы с выходным напряжением 220 Вольт подходят для домов, где есть только одно заземление и линия питания. Трехфазные генераторы с выходным напряжением 380 Вольт подключаются к жилым домам с тремя линиями питания и одним заземлением. Отметим, что такие устройства нужны лишь в том случае, если ваша бытовая техника работает от 380 Вольт. Стоит еще понимать, что агрегат не будет выдавать полную мощность на все приборы. Поэтому перед покупкой альтернативного источника питания лучше определить, какая у вас входная линия: однофазная или трехфазная. Для этого подойдите к электросчетчику и посмотрите на входящий автомат.

Где установить генератор?

Генератор можно установить на улице, но при этом нужно подумать о его защите от дождя, снега и других воздействий внешней среды. Некоторые производители предлагают покупателям генераторы с кожухом, который защищает не только от осадков, а и шума. Или можно соорудить защитный контейнер из металлических листов, фальш- или сэндвич-панелей. А вот устанавливать данный агрегат под обычный навес не совсем корректно.
Также прибор можно разместить в помещении, например, в подвале или, если позволяет площадь жилья, в специальной генераторной комнате. Это невероятно удобно, особенно при плохой погоде, когда хотелось бы включить альтернативный источник питания, не покидая теплый дом. Но нужно продумать шумоизоляцию (обшивка стен пенопластом или стекловатой) и вентиляцию для притока воздуха.

Внимание! Для вашей безопасности обязательно позаботьтесь об отводе выхлопных газов, если генератор установлен в помещении.

Обратите внимание! Поскольку во время работы агрегат немного вибрирует, лучше обзавестись амортизационной платформой.


Виды генераторов по типу запуска:

  1. Генератор с ручным стартером запускается с помощью троса.
    Это удобно, если устройство небольшое, так как и сила сопротивления маленькая. Такой прибор плохо запускается на морозе – может понадобиться 5-6 подергиваний пускового троса.
  2. Генератор с электростартером требует от вас лишь поворота ключа в замке зажигания. Для такой простой манипуляции не нужно ни большой физической силы, ни специальных погодных условий.
  3. Генератор с автоматическим запуском двигателя (ABP – автоматический ввод резерва) не требует вашего участия, так как он начинает работать сразу после того, как в сети исчезает напряжение. Это отличный выход из ситуации, когда вы вне дома, так как по возвращению не доведется расстраиваться из-за холода или холодильника, который разморозился и потек. Также автоматическое переключение на альтернативное питание всего за несколько секунд – идеальный вариант для чувствительной техники.

Подключение генератора через трехпозиционный выключатель

Такой рубильник покупается отдельно.

Вам необходимо будет проложить кабель в гофру или штробы, учитывая сечение провода относительно мощности генератора. Щиток управления лучше спрятать в ящик из металла или пластика, чтобы избежать его порчи, особенно, если он висит на стене снаружи дома. Сам выключатель крепится по такой схеме: сверху кабель от центральной сети, посредине – цепь вашего дома и снизу – заземление.
Трехпозиционный выключатель имеет три положения питания: от сети, генератора и среднее – для выключения питания. Это один из самых безопасных вариантов подключения. Итак, что делать, если пропало питание от сети: рекомендации по включению генератора:

  • переведите трехпозиционный рубильник в среднее положение;
  • заведите генератор в зависимости от типа запуска двигателя;
  • вставьте провод питания в силовую розетку на генераторе;
  • включите автомат защиты на генераторе;
  • подождите 5-10 минут, пока двигатель прогреется;
  • переведите трехпозиционный выключатель в позицию питания от генератора.

Обратите внимание! Для адекватной работы генератора, суммарная мощность всех подключенных к нему приборов должна быть на 15% ниже заявленной мощности самого генератора.


Как это работает: схема электропитания

Электропитание от сети сначала поступает на входной автомат защиты. Далее проходит через счетчик на трехпозиционный переключатель и через защитное устройство (УЗО) распределяется на автоматы защиты сети и на нулевую шину.

Важно! Не пренебрегайте подключением заземления генератора к общей шине, чтобы защитить себя и близких от удара током.

Обратите внимание! Трехпозиционный переключатель подключается после счетчика, чтобы счетчик не учитывал электроэнергию, вырабатываемую генератором.


Как отключить генератор:

  1. Даже если централизованное электропитание снова появится, генератор продолжит свою работу пока вы не переведете трехпозиционный выключатель в положение питания от сети.
  2. Снимите нагрузку с генератора.
  3. Заглушите его.
  4. Совет! На щитке на входе в общую сеть нужно установить маленькую лампочку, чтобы знать, когда появится центральное электропитание.

Подключение генератора через автоматический ввод резерва

Такой способ запуска очень удобный. Блок ABP можно докупить отдельно. Его подключают к сети питания и генератору. Как только полноценная работа сети прекращается, блок ABP автоматически приводит в работу генератор.
Кабель контроля управления обычно идет в комплекте с блоком ABP, а вот трехжильный гибкий силовой кабель нужно купить отдельно.


Как не нужно подключать генератор:

  1. Через автомат защиты сети, поскольку вы можете забыть отключить генератор и подать на него ток. Это может способствовать тлению обмоток и порче генератора. Если не выводить ноль на общую шину, то некоторые приборы могут работать неадекватно. На выходе из генератора нет четких фазы и ноля.
    На каждый провод приходится по 110 Вольт. Но есть исключение: инверторные генераторы, которые на выходе имеют и ноль, и фазу.
  2. Розетка в розетку. При таком способе и провода розетки, и подключенные таким способом к генератору приборы, могут выйти из строя.

Несмотря на всю полученную информацию, все же лучше и безопаснее вызвать профессионала с опытом. Тогда подключение генератора к дому будет максимально быстрым и приятным. От вас лишь требуется подготовить подходящее помещение и все необходимое для подключения.


Категории, которые ищут пользователи: товары для выживания, телевизоры, стиральный порошок, шкафы-купе, смартфоны, коляски, конструкторы LEGO, канистры, электросамокаты, микроволновые печи, настольные плиты, мясорубки, электрочайники, утюги, картины по номерам, электрические печи, AirPods 3, iPhone 13, iPhone 14, Кухонные машины, Кофемашины, Флаг Украины, куклы, Епіцентр Help-bot у Telegram та Viber.

Как подключить генератор к сети в домашних условиях: схема, видео, фото

Добрый день, уважаемые читатели сайта. Электроэксперт! Сегодня мы расскажем вам о том, как подключить генератор к сети дома своими руками. Дело в том, что подключение электростанции – это ответственный процесс и при неправильном выполнении электромонтажа это может привести к выходу из строя оборудования или домашней электропроводки, не говоря уже о собственной безопасности. Далее мы рассмотрим существующие схемы подключения, а также дадим несколько полезных советов по теме.

  • Как не надо?
  • Использование перекрестного переключателя
  • Использование автозапуска
  • Установка контура заземления
  • Рекомендации по размещению станции

Как не надо делать?

Первое, что нужно рассказать, это как нельзя подключать генератор к домашней сети. Некоторые горе-электрики советуют подключать электростанцию ​​к ближайшей розетке в доме, предварительно отключив автоматы на передней панели. Ни в коем случае этого не делайте, ведь мощность генератора может значительно превышать пропускную способность розетки (как правило, она выдерживает не более 3,5 кВт). Результат — превышение максимальной нагрузки, короткое замыкание, пожар. Кроме того, если забыть выключить автоматы на вводе, то при подаче электроэнергии в сеть резервная станция моментально выйдет из строя.

Единственный способ обойтись без правильного подключения — это подключить удлинитель к электростанции и уже включать те электроприборы, которые вам нужны. Только если ваша резервная станция маломощная (до 4 кВт) разрешается подключать ее через розетку. Чтобы сделать все правильно, обязательно посмотрите видео ниже.

Правильное подключение оборудования к розетке

Однако, если у вас на даче или в доме часто случаются перебои с электроэнергией, рекомендуем подключить генератор к сети через реверсивный выключатель или систему автозапуска — АВР . Чуть ниже мы поговорим о том, как сделать это правильно своими руками.

Использование перекрестного выключателя

Самый простой способ подключения электростанции к домашней сети — через переключатель или трехпозиционный реверсивный переключатель. Отличие устройств в том, что выключатель устанавливается отдельно возле щитка, а выключатель можно крепить на DIN-рейку, что более удобно.

Итак, для начала смотрим схему как подключить однофазный генератор в частный дом:

Установка через выключатель

Как видите, сверху выключателя нужно подключить питание от сети , внизу — кабель от силовой установки. Средние контакты предназначены для подключения потребителей электроэнергии. Обращаем ваше внимание на то, что рубильник или рубильник должен располагаться после счетчика, но перед открывающими автоматами, как это будет показано на схеме ниже (с АВР).

Что касается технологии подключения, то она выглядит так:

  1. Отключить электричество в доме (автоматы на щите).
  2. Подсоедините провода согласно схеме.
  3. Запустите генератор и подождите несколько минут, пока он прогреется.
  4. Переключить переключатель в положение питания от силовой установки (по правилам — нижний).

При возобновлении электроснабжения на объекте необходимо сначала вернуть переключатель в верхнее положение, а затем выключить генератор.

Использование автозапуска

Для упрощения перевода дома на резервное электроснабжение рекомендуем подключение генератора к домовой сети через систему АВР — автозапуск. Принцип работы автоматики следующий:

  1. АВР постоянно контролирует напряжение в сети.
  2. При исчезновении напряжения контактор размыкает цепь, соединяющую АВР со стационарной электросетью.
  3. Включается стартер и начинает работать силовая установка.
  4. При достижении двигателем заданных оборотов контактор замыкает цепь потребители — силовая установка.

При возобновлении подачи электроэнергии на объекте АВР будет работать в обратном порядке: контактор разомкнет связь с генератором и переключится на стационарное питание. Некоторое время домашняя электростанция будет работать вхолостую.

Подключить АБП в щитке можно по следующей схеме:

Наглядная видео инструкция:

Работа системы автозапуска

Если у вас в доме есть сеть, имеющая 3 фазы (380 В), мы все же рекомендуем сделать резервную (для подключения к генератору) только одну фазу. На этом этапе можно «посадить» только самые важные электроприборы: холодильник, освещение и, например, ноутбук. Дело в том, что нередки случаи, когда при трехфазном подключении возникает перекос фаз, что может привести к неисправности в домашней электропроводке.

Установка контура заземления

Еще одним важным этапом подключения бензинового или дизельного генератора к домашней сети является создание индивидуального контура заземления. Чтобы сделать заземление электростанции в домашних условиях, вам понадобится 1,5-метровый металлический стержень (диаметром 15 мм) и медный провод. Сердечник забивается почти на всю длину в грунт. К нему желательно приварить специальный хомут или хотя бы болт, чтобы облегчить подключение грозозащитного провода. Соедините стержень и соответствующую клемму на генераторе медным проводом (как показано на фото и схеме ниже).

Рекомендации по размещению станции

Ну и последнее, о чем хотелось бы рассказать, где лучше разместить домашнюю электростанцию. Дело в том, что такое помещение должно быть защищено от влаги и в то же время могло нормально проветриваться. Кроме того, перед установкой генератора следует учесть, что от этой техники будет издаваться достаточно неприятный шум. Учитывая эти нюансы, электростанцию ​​рекомендуется устанавливать и подключать в гараже или любой другой садовой постройке, как на фото ниже.

Еще один нюанс — в помещении, где должна находиться мобильная станция, не должно быть высокой температуры. Как бы вы ни имели дело с топливом, не забывайте об этом! Все требования к установке генератора в частном доме мы описали в отдельной статье, которую настоятельно рекомендуем вам прочитать!

Вот и все, что я хотел вам рассказать о подключении электростанции своими руками. Надеемся, что теперь вы знаете, как подключить генератор к домашней сети и как заземлить это оборудование!

Будет интересно почитать:

  • Правильное заземление в частном доме
  • Как подключить датчик движения для освещения
  • Как легально платить меньше за свет

Опубликовано: Обновлено: 13.07.2017 13 комментариев

Подключение генератора к электропроводке дома или здания после аварийной ситуации

Об этом руководстве

  • В этом руководстве изложены принципы высокого уровня для подключения генератора к электропроводке установки, такой как дом или другое здание, когда сетевое электроснабжение было нарушено в результате чрезвычайной ситуации.
  • Это руководство предназначено для экстренных ситуаций. Как только сетевое питание будет эффективно восстановлено, генератор должен быть выведен из эксплуатации.
  • Подключение генератора к электропроводке установки должно выполняться лицензированным электриком, уполномоченным Советом на выполнение этой работы.
  • Если генератор предназначен для более крупных трехфазных подключений, необходимо привлечь инженера-электрика или инспектора для разработки проекта для этой конфигурации питания.
  • Это руководство предназначено для генераторов с нагрузочной способностью 15 ампер и выше.
  • Меньшие генераторы с 10-амперными розетками должны использоваться только для небольших нагрузок, таких как освещение или отдельные приборы. Эти генераторы не должен подключаться непосредственно к главному распределительному щиту или установочной проводке, , если не установлена ​​постоянная точка подключения в соответствии с требованиями AS/NZS 3010, которая должна включать переключающий переключатель.
  • Все предписанные электрические работы (PEW), выполняемые для временного подключения генератора, должны оставаться безопасными с точки зрения электробезопасности во время использования.

Сертификация

  • Для целей положения 6A Положений об электричестве (безопасности) 2010 года предписанные электромонтажные работы, выполняемые для установки аварийного источника питания, классифицируются как «общие предписанные электромонтажные работы».
  • Если для сертификации требуются COC и ESC, вы должны указать, что данное руководство было соблюдено.

Основные требования к установке временного соединения с использованием генератора

Общие принципы безопасности

  • Максимальное потребление электрической установки не должно превышать максимальную мощность генератора.
  • Не используйте изолированный источник питания (раздельную систему питания) для подключения существующей установки MEN.

Процедуры установки

  • Перед подключением генератора убедитесь, что вся монтажная проводка проверена на безопасность, а все конечные подсхемы, подвергшиеся воздействию затопления, отсоединены, изолированы и промаркированы.
  • Фаза сетевого питания и нулевой провод должны быть отключены и изолированы, чтобы гарантировать, что электричество от генератора не вернется обратно в служебную линию и сеть, что может нанести серьезный вред.

На главном распределительном щите

  • Выключите главный выключатель и любые концевые выключатели подцепей, которые не являются обязательными.
  • Проверка любых токоведущих частей.
  • Отключите входящий актив от главного выключателя и заизолируйте проводник.
  • Отсоедините входящую нейтраль от нулевой шины и изолируйте проводник (учтите, что при отключении нейтрали может возникнуть искрение).
  • Установите временные провода от генератора к входным клеммам главного выключателя и нулевой шины. При использовании гибкого шнура от генератора его необходимо закрепить на распределительном щите.
  • Убедитесь, что проводники, установленные между генератором и главным распределительным щитом, защищены и закреплены надлежащим образом, чтобы люди не спотыкались о них.
  • Удалите соединение с нейтрали на землю. (МУЖСКАЯ ссылка)
  • Проверьте основную систему заземления.
  • Убедитесь, что главный заземляющий проводник подключен к заземляющей шине.
  • Используйте метку, чтобы пометить распределительный щит как измененный.

У генератора

  • У генератора можно:
    • используйте конфигурацию вилки и розетки с нагрузочной способностью 15 ампер или больше, или
    • присоедините проводники непосредственно к выходной стороне генератора.
  • Установите заземляющий провод между заземлением генератора и заземляющей шиной на главном распределительном щите (это может быть заземляющий провод гибкого шнура).
  • Убедитесь, что между заземлением генератора и нейтральным полюсом генератора есть соединение. Если соединения нет, установите его.

Тестирование

  • Убедитесь, что все тесты проводятся в соответствии с разделом 8 AS/NZS 3000.

Альтернативная установка

  • Установка может быть сконфигурирована в соответствии с AS/NZS 4509 .1 Автономные системы питания, часть 1: Безопасность и установка. Этот стандарт доступен для всех лицензированных электриков на онлайн-портале EWRB: Портал Совета по регистрации электриков (внешняя ссылка)

Важные примечания

  1. Если используется генератор без УЗО или генератор с центральным отводом, он должен иметь 2-полюсное УЗО, установленное после генераторной установки и перед главным выключателем. Если используется генератор с центральным отводом, он будет иметь две активные клеммы, не заземляйте ни одну из активных частей, заземляйте только центральную клемму.
  2. Меньшие генераторы с 10-амперными розетками должны использоваться только для небольших нагрузок, таких как освещение или отдельные приборы, чтобы не перегружать розетки. Эти генераторы не должны подключаться непосредственно к главному распределительному щиту или монтажной проводке, за исключением случаев, когда в соответствии с требованиями AS/NZ 3010 установлена ​​постоянная точка подключения, включающая перекидной переключатель.
