Как в электрической сети определить фазу и ноль мультиметром?

Пример HTML-страницы

Очень часто при проведении ремонтных или монтажных работ, связанных с электричеством в квартире, доме, гараже или даче, возникает необходимость найти ноль и фазу. Это необходимо для правильного подключения розеток, выключателей, осветительных приборов. Большинство людей, даже не имеющих специального технического образования, воображают, что для этого есть специальные показатели. Мы бегло рассмотрим этот метод, а также расскажем об еще одном устройстве, без которого не может обойтись ни один профессиональный электрик. Поговорим о том, как определить фазу и ноль мультиметром.

Содержание

Понятия нуля и фазы
Самые простые способы
Для исполнения цвета прожилок
Индикаторная отвертка
Мультиметр. Что это за устройство?
Как пользоваться устройством?
Некоторые правила использования мультиметра

Понятия нуля и фазы

Прежде чем определять нулевую фазу, было бы неплохо вспомнить немного физики и понять, что это за концепции и почему они используются в розетке.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Все электрические сети (как бытовые, так и промышленные) делятся на два типа: постоянного и переменного тока. Еще со школы мы помним, что ток — это движение электронов в определенном порядке. При постоянном токе электроны движутся в одном направлении. При переменном токе это направление постоянно меняется.

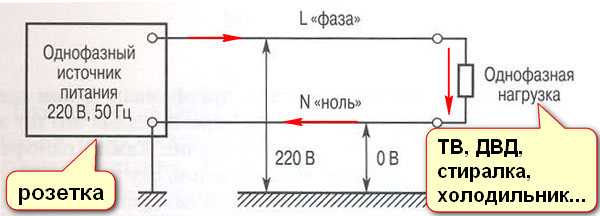

Нас больше интересует сеть переменных, которая состоит из двух частей:

Фаза работы (обычно называемая просто «фазой»). На него подается рабочее напряжение.
Пустая фаза, называемая «нулем» в электричестве. Необходимо создать замкнутую сеть для подключения и эксплуатации электрических устройств, она же служит для заземления сети.

Когда мы подключаем устройства к однофазной сети, не имеет особого значения, где именно находится пустая или рабочая фаза. Но когда мы монтируем в квартире электропроводку и подключаем ее к общей домашней сети, нужно это знать.

Разница между нулем и фазой на видео:

Самые простые способы

Есть несколько способов найти фазу и ноль. Рассмотрим их кратко.

Для исполнения цвета прожилок

Самый простой, но в то же время и самый ненадежный способ — определить фазу и ноль по цветам изоляционных оболочек проводников. Как правило, фазовый провод имеет вариант черного, коричневого, серого или белого цвета, а ноль — синего или синего цвета. Чтобы держать вас в курсе, есть также зеленые или желто-зеленые провода, так обозначаются провода защитного заземления.

При этом никаких устройств не нужно, смотрели по цвету провода и определяли, фаза он или ноль.

Но почему этот метод самый ненадежный? И нет гарантии, что при установке электрики соблюдали цветовую кодировку жил и ничего не перепутали.

Цветовая кодировка ниток в следующем видео:

Индикаторная отвертка

Более верный метод — использовать индикаторную отвертку. Он состоит из непроводящего корпуса и встроенного резистора с индикатором, представляющего собой обычную неоновую лампу.

Например, при подключении переключателя важно не путать ноль с фазой, так как это устройство переключения работает только для одного диапазона фаз. Проверка индикаторной отверткой выглядит следующим образом:

Отключите общий ввод автомата на квартиру.
С помощью ножа зачистите тестируемые проводники от изоляционного слоя толщиной 1 см и отделите их на безопасном расстоянии друг от друга, чтобы полностью исключить возможность контакта.
Подайте напряжение, включив входной автоматический выключатель.
Острием отвертки коснитесь оголенных проводов. Если при этом загорается окошко индикатора, это означает, что провод соответствует первой фазе. Отсутствие свечения говорит о том, что найденная нить нулевая.
Отметьте нужную жилу маркером или куском изоленты, затем снова выключите общий автомат и подключите коммутационный аппарат.

Более сложные и точные проверки выполняются с помощью мультиметра.

Поиск фазы индикаторной отверткой и мультиметром на видео:

Мультиметр. Что это за устройство?

Мультиметр (электрики также называют его тестером) — это комбинированный прибор для электрических измерений, сочетающий в себе множество функций, основными из которых являются омметр, амперметр и вольтметр.

Эти устройства разные:

аналог;
цифровой;
легкий портативный для некоторых основных измерений;
комплекс стационарный с множеством возможностей.

С помощью мультиметра можно не только определить землю, ноль или фазу, но и измерить ток, напряжение, сопротивление на участке цепи, проверить целостность электрической цепи.

Устройство представляет собой дисплей (или экран) и переключатель, который можно устанавливать в различные положения (вокруг восемь секторов). Вверху (в центре) есть сектор «ВЫКЛ», когда переключатель установлен в это положение, это означает, что устройство выключено. Для измерения напряжения вам необходимо установить переключатель в секторах «ACV» (для переменного напряжения) и «DCV» (для постоянного напряжения).

В комплекте мультиметра еще два измерительных щупа: черный и красный. Черный зонд подключается к нижнему разъему с пометкой «COM», это соединение является постоянным и используется для любых измерений. Красный зонд, в зависимости от измерений, вставляется в среднее или верхнее гнездо.

Как пользоваться устройством?

Выше мы рассмотрели, как найти фазный провод с помощью индикаторной отвертки, но отличить ноль от земли таким инструментом не получится. Итак, давайте узнаем, как проверить жилы мультиметром.

Петров Василий Александрович
Электромонтер 6 разряда, ООО «Петроэнергоспецмонтаж», 18 лет стажа
Задать вопрос
Подготовительный этап выглядит точно так же, как работа индикаторной отверткой. При отключенном напряжении зачистите концы проводов и обязательно разделите их, чтобы не вызвать случайный контакт и возникновение короткого замыкания. Подайте напряжение, теперь все дальнейшие работы будут с мультиметром:
Выберите на приборе диапазон измерения переменного напряжения выше 220 В. Как правило, в режиме «ACV» стоит знак со значением 750 В, установите переключатель в это положение.
В устройстве есть три гнезда, в которые вставляются наконечники. Находим среди них то, что обозначено буквой «V» (т.е для измерения напряжения). Вставьте в него щуп.

Коснитесь очищенных стержней зондом и посмотрите на экран устройства. Если вы видите небольшое значение напряжения (до 20 В), вы касаетесь фазного провода. Если на экране нет показаний, вы нашли ноль с помощью мультиметра.

Для определения «земли» очистите небольшой участок на любом металлическом элементе бытовых коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В этом случае мы будем использовать два гнезда «COM» и «V», мы будем вставлять измерительные щупы. Установите устройство в режим «ACV» на значение 200 В.

У нас есть три провода, среди них нам нужно найти фазу, ноль и землю. Одним щупом касается чистого места на трубке или аккумуляторе, вторым — проводника. Если на дисплее отображается значение порядка 150–220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных измерениях показание колеблется в пределах 5-10В, при касании «земли» на экране ничего не будет отображаться.

Отметьте каждую жилу маркером или изолентой и, чтобы убедиться, что измерения верны, сделайте измерения относительно друг друга.

Прикоснитесь двумя щупами к фазному и нейтральному проводам, на экране должна появиться цифра в пределах 220 В. Фаза с землей даст немного более низкие показания. А если коснуться нуля и земли, на экране отобразится значение от 1 до 10 В.

Некоторые правила использования мультиметра

Прежде чем определять фазу и ноль мультиметром, ознакомьтесь с некоторыми правилами, которые необходимо соблюдать при работе с прибором:

Никогда не используйте мультиметр во влажной среде.
Не используйте неисправные наконечники.
Во время измерения не изменяйте пределы измерения и не перемещайте переключатель.
Не измеряйте параметры, значение которых превышает верхний предел измерения устройства.

Как измерить напряжение мультиметром — в следующем видео:

Обратите внимание на важный нюанс использования мультиметра. Поворотный переключатель всегда должен быть изначально установлен в максимальное положение, чтобы избежать повреждения электронного устройства. А в дальнейшем, если показания будут ниже, переключатель перемещается в нижние отметки для более точных измерений.

0.00%

Осталось:

Понравилась статья? Поделиться с друзьями:

Как определить фазу и ноль мультиметром, отверткой индикаторной

Готовим мультиметр

В первую очередь осматриваем корпус прибора. Если он разваливается в руках, нужно принять меры — защёлкнуть держатели или завернуть винты. Осматриваем провода. Если изоляция местами слезла, меняем провод. Либо обматываем изолентой. Красиво починить провод может термоусадочная трубка. Щупы тоже подвергаем ревизии. Если на корпусах есть острые сколы — выравниваем, чтобы случайно не пораниться. Если видны токонесущие части — изолируем любыми подручными средствами — изоляционной лентой, клеевым пистолетом, термоусадкой подходящего диаметра. Проверяем работоспособность. Кабель чёрного цвета включаем в гнездо Com, а красного — в гнездо с символами единиц измерения — латинские A и V, греческая большая Омега.

После включения прибор должен что-то показать на дисплее. Если не показывает — проверяем элементы питания. Устанавливаем селектор прибора на измерение переменного напряжения, выбираем первое значение выше 220 В. Скорее всего, это будет 500 В. Не касаясь оголённых частей шупов, вставляем их в розетку 220 В. Прибор должен показать значение, близкое к 220 В, хотя бывает всякое. В одном из малых городов автору встретилось напряжение в обычной бытовой сети в 158 В. На самом деле, это повод обратиться к сбытовой организации, но фазу искать не мешает. Итак, если прибор показал напряжение в сети — он исправен. Можно искать фазу.

Универсальность определителя фаз

Для этого лучше всего подходит механизм вычисления последовательности фазировки, то есть определитель. Он предназначен для обнаружения фазировки, в которой напряжение отстает от значения в фазе. Взятая для начала отсчета точка этого отставания нужна, чтобы правильно подключить к сети, приборы, которые требуют соблюдения последовательности чередования фаз. Одним из примеров такого прибора может быть трехфазный четырехпроводный электросчетчик.

Конструкция такого устройства отличается простотой:

Основа представляет электроизоляционный материал, например, текстолит.
В нём размещены 2 настенных электропатрона, внутри которых находится обычные лампы накаливания, закрытые полупрозрачными кожухами.
На их основании укрепляют конденсатор и клеммник подсоединения проводов.

Нередко такие определители делают самостоятельно в домашних условиях. При подключении такого определителя к 3-фазной сети, из-за вставленного конденсатора в каждой фазе, меняется напряжение, поэтому лампы накаливания светятся по-разному. По интенсивности свечения ламп можно судить о принадлежности оставшихся двух проводов к оставшимся фазам.

При подключении данного элемента для вычисления чередования фазировки при обесточенной трехфазной сети, в качестве средней выбирается линия В.

По отношению к этой фазе, 1 из не подсоединенных проводов, например, А, будет опережающим. То есть, напряжение в ней будет опережать значение в фазе В. А последняя фаза С будет отстающей, в ней напряжение будет отставать от В. Схема такого подключения выглядит следующим образом. При подаче на определитель напряжения, одна из светоисточников будет гореть ярче, а другой хуже. Линия, где диод горит ярче, является отстающей. Фаза, где лампа горит наполовину, является опережающей. Таким образом, можно определить, правильное ли чередование фаз.

Для чего искать фазу

Казалось бы, чего проще — установить выключатель лампочки. Разрывай любой провод, ставь на него рубильник — и свет будет послушен воле человека. Тем не менее, по действующим Правилам установки электрооборудования — ПУЭ — выключатель должен ставится исключительно в разрыв фазного провода. Это вполне логично — разомкнув цепь мы должны обезопасить себя или другого человека от поражения током, если надо будет поменять патрон или весь светильник, даже лампочку. Разумеется, при замене светильника, в первую очередь монтажник или домашний мастер проверяет наличие фазы. И, если уж поставить выключатель правильно нет возможности, придётся отключать автомат в щитке, чтобы гарантировано обесточить проводники для лампы. Всегда проверяйте наличие фазы в том оборудовании, которое собираетесь ремонтировать или менять.

Определение назначения проводов по цвету

Изоляция силового проводника, заземления и т. п. окрашивается в определенные цветы. По Стандарту Европейского Союза МЭК 60445 от 2010 года провода с силовым питанием должны быть окрашены в коричневый, черный, серый цвет. Синей изоляцией обозначаются проводники с нулем. Заземление окрашивается в двухцветную обмотку зелено-желтого цвета. Кроме того, Стандартом запрещается использовать окрашивание заземление только желтым или только зеленым цветом. В России же распространён ГОСТ 50462 от 2009 г., который почти полностью соответствует Европейскому Стандарту и по которому окрашивание производится так же. Необходимо обратить внимание на то, что не лучшим решением является поиск наличия напряжения только по цветовой маркировке, так как специалисты-электрики могут по-разному проводить подключение.

Как определить фазу мультиметром

Если в розетке, люстре, распределительной коробке три провода, то всё просто. Оставив мультиметр в том же режиме — измерения переменного напряжения с пределом 500 В, попарно касаемся проводов. Ищем пару проводников, напряжение между которыми будет нулевым. Оставшийся провод — фаза. Если же провода два, придётся стать частью электрической цепи. Берём в руку жало чёрного щупа. Он в разъёме Com —это важно. Красным щупом касаемся провода. Если тестер показывает напряжение в районе 220 В — это фаза. Собственную руку можно заменить, например, радиатором отопления — гарантированно заземлёным проводником. Часто от лампы до батареи проводник не дотягивается — поэтому и приходится брать чёрный щуп руками. Это не опаснее, чем пользоваться индикаторной отвёрткой — там монтажник тоже становится частью цепи. Помните — мультиметр должен быть переключен в режим измерения переменного напряжения на предел в 500 В — и никак иначе.

Берегите себя, соблюдайте правила безопасности.

Как отличить фазу от нуля

Существует целый ряд способов – как профессиональных, так и не очень – для определения функционального назначения проводников, входящих в состав кабеля.

С применением мультиметра

Как мультиметром определить фазу и ноль

Просто и надежно определить, где ноль, а где фаза в электропроводке, можно при помощи мультиметра (тестера). Прежде всего, необходимо включить мультиметр в режим измерения переменного напряжения и выбираем подходящий предел измерения (выше напряжения в электрической сети). Далее вы можете избрать один из описанных ниже способов идентификации фазного проводника.

Один из щупов мультиметра зажимается пальцами, другим необходимо коснуться той или иной жилы токоведущего кабеля. В случае соприкосновения щупа с фазой на дисплее мультиметра отобразится показание, приближенное к 220 В.
Если вы ни в коем случае не желаете прикасаться к щупам мультиметра руками, то один из них, как и в предыдущем случае, скоммутируйте с идентифицируемым контактом, а другим дотроньтесь до оштукатуренной стены либо заведомо заземленной металлической поверхности.
Как упоминалось выше, в современных системах электроснабжения предусмотрен также заземляющий проводник. Чтобы разобраться в назначении жил трехжильного либо многожильного кабеля следует попеременно касаться пар проводов щупами мультиметра. На его дисплее при контакте с фазой и нулем, а также с фазой и заземлением будет отображаться значение напряжения, близкое к 220 В (при этом фаза и заземление дают меньшее значение, нежели фаза и ноль). При одновременном касании щупами нулевого и заземляющего проводов, как и при касании двух фаз, на дисплее мультиметра будет «0».

Важно! При идентификации проводников по первому из вышеописанных методов обязательно убедитесь в том, что мультиметр включен в режим измерения напряжения, до того, как будете касаться пальцами одного из его щупов.

Как определить ноль и фазу индикаторной отверткой или отверткой для прозвонки сети

Со специальной индикаторной отверткой работать еще проще. Этот инструмент внешне очень похож на отвертку обыкновенную, но имеет относительно непростую внутреннюю конструкцию. Такую отвертку в народе также называют «контролькой».

Индикаторные отвертки

Важно! Не следует применять индикаторную отвертку для осуществления манипуляций над винтовыми соединениями (откручивания винтов и их закручивания). Такие действия являются наиболее распространенной причиной выхода из строя описываемого устройства.

Для того, чтобы определить функциональное назначение кабельных жил с ее помощью, нужно просто поочередно коснуться каждой из них жалом данного инструмента, нажимая при этом специальную кнопку в торцевой его части. Если в процессе указанных манипуляций светодиодная лампочка на отвертке загорится, значит, вы касаетесь фазного проводника, в противном случае – нулевого.

Не стоит путать индикаторную отвертку с отверткой, предназначенной для прозвонки сети. Последней также можно определить функционал той или иной жилы, однако нажимать на металлическую пластину в ее верхней части не нужно – иначе отвертка будет светиться в любом случае. Отвертка для прозвонки сети предусматривает в своей конструкции наличие батареек.

Визуальное определения фазы и нуля

При отсутствии вышеупомянутого инструментария вы можете задаться вопросом, как определить фазу и ноль без приборов. Одним из таких способов является их визуальная идентификация. Дело в том, что в соответствии с требованиями к монтажу электропроводки изоляция каждой жилы кабеля должна быть окрашена в свой собственный цвет.

При этом если с заземлением и нулем все понятно – они должны иметь желто-зеленую (желтую, зеленую) и синюю (голубую) окраску соответственно, то изоляционный слой фазного провода может быть выполнен в одном из следующих цветов: коричневый, черный, серый, а также красный, фиолетовый, розовый, белый, оранжевый, бирюзовый, — в зависимости от действующих на момент прокладки кабельной трассы нормативов.

По цвету проводки

Помимо цветовой, имеет место и буквенно-цифровая маркировка кабельных жил. В соответствии с ней ноль, фаза и земля обозначаются соответственно буквами N (neutral), L (line), PE (protectearth).

Контрольная лампочка

Еще один способ решения вопроса, как найти фазу и ноль без приборов, это самостоятельная сборка так называемой контрольной лампочки. Для ее изготовления потребуется обыкновенная лампа накаливания, подходящий к ней патрон, а также два отрезка медного провода (примерно по 50 сантиметров длиной).

Лампочка вкручивается в патрон, а проводники подключаются к его контактам. Другой конец одного из проводников необходимо закрепить на зачищенном до металлического блеска радиаторе системы отопления (либо на иной заведомо заземленной поверхности), а другим концом второго следует попеременно касаться проводников неопределенного функционала. При этом во время контакта с фазным проводом лампочка должна начать светиться.

Важно! В случае планирования систематического использования контрольной лампочки целесообразно ее саму поместить в защитный кожух, а к концам подсоединенных к патрону проводников прикрепить щупы (как у мультиметра).

Контрольной лампочкой

Контрольная картофелина

Название данного подраздела звучит весьма абсурдно, но тем не менее можно определить функциональное назначение токоведущих жил электрического кабеля и при помощи обыкновенной картофелины. Как и в вышеописанном методе с использованием самодельной контрольной лампочки, нам понадобятся два пятидесятисантиметровыхпровода.

Картофель разрезается пополам и в срез овоща на довольно приличном друг от друга расстоянии вставляются подготовленные проводники. Далее конец одного размещается на отопительной батарее(либо на иной заведомо заземленной поверхности), а конец другого соединяется с идентифицируемой жилой кабеля. Чтобы получить результат, придется подождать пять-десять минут. Если по прошествии указанного времени на срезе картофелины образовалось темное пятно, значит вы проверяли фазный проводник. Если изменений не произошло – нулевой.

Важно! Последние два из вышеописанных методов идентификации функционала токоведущих проводников кабеля системы электроснабжения вы используете на свой страх и риск. При работе с такого рода конструкциями следует соблюдать предельную осторожность, чтобы не получить поражение электрическим током.

Разобравшись с тем, что такое фаза и ноль в электричестве, а также найдя для себя сразу несколько ответов на вопрос, как найти эти самые фазу и ноль в проводке, вы можете выбрать любой подходящий для вас способ. Тем не менее, для того, чтобы проверить фазу и ноль, рекомендуем вам такие методы, как проверка тестером либо специализированной отверткой.

Дополнительные рекомендации

Так чем же лучше всего воспользоваться, чтобы найти ноль и фазу в розетке? Неужели нельзя воспользоваться самодельной «контролькой» и отказаться от покупки других приборов? Конечно же можно, однако стоимость индикаторной отвертки копеечная, а в использовании она гораздо удобнее лампочки с патроном. Кроме того, некоторые современные отвертки имеют очень высокую чувствительность и способны индицировать фазный провод даже на расстоянии в несколько сантиметров.

Что касается мультиметра, его целесообразно приобрести тем, кто ближе знаком с электрическими приборами и электроникой. Этот прибор имеет широкие функциональные возможности в плане измерения различных электрических величин, поэтому он пригодится далеко не каждому человеку.

Избрав для себя оптимальный способ определения фазы и ноля, помните, что все электрические работы связаны с опасностью поражения током, поэтому строго соблюдайте правила техники безопасности при работе с электроприборами! Более наглядно процесс определения фазы и ноля изложен в видео к этому уроку.

Что такое фаза?

Как известно, генератор, который вырабатывает электроэнергию, в сущности, представляет собой несколько огромных катушек провода, в которых возбуждается электрический ток движением постоянных магнитов. Все эти катушки соединены между собой таким образом, что один конец каждой из них соединен с землей (заземление), а другой представляет собой изолированный проводник, идущий к потребителям в виде воздушной линии или изолированного провода. Соответственно, один из двух проводов, которые заведены в квартиру, протянут от заземленного конца катушек электростанции, и представляет собой так называемый «ноль», а другой, который не соединен с землей, называется «фаза».

Как известно, в обычной бытовой розетке всегда есть ноль и одна фаза. В квартирах заведена всегда только одна фаза и ноль, поскольку все бытовые приборы и оборудование рассчитаны на однофазное питание. Однако от электростанции к потребителям идет всегда три фазы и ноль. Так куда же деваются еще две фазы? Почему их нет в квартире? На этот вопрос ответ находится в подвале многоэтажного дома, где установлен силовой щит. К нему подведены все три фазы, которые затем распределяются равномерно между квартирами для обеспечения одинаковой нагрузки.

Зачем нужен рабочий ноль в электричестве. Фаза, ноль, земля

Современные индикаторные отвертки избавят от головной боли человека, пытающегося разобраться, как определить фазу, ноль, землю. Были замечены некоторые трудности, о которых мы расскажем ниже. Для тестирования используется сигнал, генерируемый отверткой. Конечно, внутри есть батарейки. Старая советская индикаторная отвертка на одной газоразрядной лампочке непригодна. Позволяет точно определить фазу. Следовательно, другая цепь будет нулевой или заземленной.

Следует отметить низкое отношение тепловой энергии к гидравлике. Это зависит не только от большого количества гидроэлектростанций, противостоящих только упомянутым шести основным тепловым электростанциям, и 112 другим электростанциям мощностью более 500 кВт, от часто приписываемой последним резервной функции. Среди ТЭС 15 работают на отечественном топливе, из них 10 продаваемых, 3 смешанного назначения, 2 для собственного использования в промышленности.

Властные отношения регулируются различными законами, которые можно разделить на два разных порядка: первый устанавливает правила производства и получения, а второй правила дистанционной передачи электрических токов. Эти законы полностью отвечают очень высокой национальной цели получения наибольшей выгоды от власти, которую Италия может производить на своей территории, в общественных интересах и в интересах частных лиц.

Правильно определить фазу

Трехжильные провода

Начнем с терминов. Русский язык лишен слова ноль. Но оно использовалось в быту из-за легкости произношения. Ноль — это искаженный ноль, восходящий к латинскому языку. Программист знает: термин NULL используется для обозначения пустых, неопределенных переменных (лишенных типа). Иногда такой тип данных удобен для составления алгоритмов (при передаче значений функций).

Большими считаются те, которые для движения превышают номинальные динамические лошадиные силы в 300; и соответствующие уступки сделаны Королевским указом, который продвигается министром общественных работ в соответствии с соглашением с казначейством.

Административная процедура для новых концессий и видов использования начинается с запроса заинтересованных сторон, непосредственно обращающихся к министру общественных работ и представленному офисом гражданского гения, в области которого задействованы оккупационные работы.

Министерство приказывает опубликовать его путем уведомления на официальном листе уведомлений провинции, на которую приходится озеленение и рекультивация вод. Уведомление должно быть воспроизведено в Официальном журнале. Министр имеет достаточную свободу действий в решении вопросов. Разрешенные заявки будут расследоваться в ведомстве гражданского строительства, в избирательном округе которого находятся водозаборные сооружения, и среди нескольких конкурирующих заявок предпочтительнее представлять наилучшее использование гидравлики или в соответствии с другими высшими общественными интересами, с окончательным приказом министра. общественных работ с согласия Верхнего водного совета. уступки крупномасштабному саботажу за использование мощности будут не более чем на срок шестидесятых годов, а по окончании срока действия и в случае конфискации или передачи перейти в собственность государству, безвозмездно, все работы по сбору, управлению и отводу, основному и вспомогательному оборудованию, ведущему водоканал, напорные трубы и дренажные каналы, все в состоянии нормальной эксплуатации.

Государство также имеет право вступать во владение любым другим зданием, оборудованием, использованием, преобразованием и распределением установок, связанных с предоставлением, соответствующим дилерам цены, равной оценочной стоимости материала в работе, рассчитанной на момент вступая во владение, абстрагируясь от любых получаемых от них оценок доходов.

Теперь попробуем найти фазу. Типичная индикаторная отвертка образована стальным щупом, за которым следует высокоомное сопротивление (например, угольное), ограничивающее ток, в качестве источника света выступает небольшая газоразрядная лампа. Мелочи, но те, кто не знает термина контактная кнопка, бессильны определить ноль. На конце ручки индикаторной отвертки имеется металлическая площадка. Это контактная кнопка, которую не лень трогать пальцем. В противном случае лампочка откажется светиться при прикосновении к фазе.

За исключением случаев роспуска или отставки, преподаватели этого штата должны быть уведомлены пользователем за три года до истечения срока его действия. Результатом концессии является объявление коммунальными службами всех работ и объектов, необходимых для строительства и эксплуатации крупных торговых точек. За новые концессии взимается ежегодная плата в размере 12 лир за номинальную динамическую мощность.

Были выпущены вопросы для облегчения строительства искусственных водоемов и озер, а также созданы юрисдикции и специальные правила для судебных споров по гражданским водным спорам. Они признаны с целью создания восьми водных судов, образованных обращением судебных секций с добавлением трех должностных лиц гражданского строительства и высшего суда общественных вод, базирующихся в Риме.

Давайте объясним, что происходит. Человеческое тело наделено определенной способностью. Не очень, достаточно, чтобы пропустить мизерный ток. Фаза начинает колебаться, электроны идут в сеть и обратно. Образуется небольшой ток. Размер сильно упирается в резистор, не так просто убиться, зажав рукой контактную площадку индикаторной отвертки, а другую за трубу подачи воды.
Непосредственно прибором определить землю невозможно.
Электрические трубопроводы. — Дистанционная передача производства электроэнергии возникла в области права о необходимости регулирования сервитута электрических трубопроводов, электрических или иным образом относимых к линии электропередач сервитута. Законы, действовавшие в последнее десятилетие прошлого века: Гражданский кодекс и закон об экспроприации в общественных целях, позволяли идти на передачу электрического тока на большие расстояния, когда это было в интересах общества, но не не допускать наложения сервитута на чужое имущество, когда необходимо было сделать на этом имуществе столбы и кабели для «передачи электроэнергии». регулирование» линии электропередачи в настоящее время происходит из гражданского кодекса, регулирующего другие сервитуты, только потому, что он возник после опубликования кодекса.

Распознавание фаз имеет основополагающее значение, при выключенном выключателе на розетку люстры не должно подаваться напряжение. В противном случае обычный процесс смены лампочки может стать опасным, последним. По регламенту фаза розетки находится слева. Если переключатели установлены как обычно (включаются нажатием вверх), то методы определения фазы вырождаются умением найти левую руку, понять, где находится дно:

Предназначено быть его частью, а действительно, он уже включен в проект нового Гражданского кодекса, подготовленный Королевской комиссией. Риккарди, Удаленная передача электрического тока, в Rev. Maury, Electrical Services, в Rive. Священник Священник, Юрисдикция судебной власти в Службе прохождения электрических токов, в Рив. Префект санкционирует «введение в фонды указом». Осуществление этого права должно осуществляться с наименьшим ущербом для землевладельца, который имеет право на компенсацию за любой ущерб, который может быть причинен.

Определение положения фазы по цвету изоляции жил провода

Нулевой рабочий провод обеспечен синей изоляцией, земля желто-зеленой. Соответственно на фазу приходится красный (коричневый) цвет. Правило может быть грубо нарушено. Дома старой постройки часто оборудовались проводами из двух жил. Цвет изоляции в каждом случае белый. Отдельные устройства, такие как датчики света или движения, имеют разную компоновку. Например, нулевой провод черный. Тут приготовьтесь заглянуть в инструкцию по эксплуатации, там бесчисленное множество вариантов компоновки.

С этой целью префекты могут также приказать заявителю внести аванс в разумной сумме. Разрешение не будет выдано, если заявитель не обосновывает наличие электропроводки и не установит ее ценность и важность. В любом случае система должна выполняться наименее опасным образом не только для владельца фонда содержания, но и для других пользователей того же рабства в этом же фонде. При его исполнении, как и при любом последующем увеличении или изменении, нормы законов и правил, положение государственного органа, компетентного во всех вопросах, касающихся безопасности людей, уважения собственности, памятников, произведений искусства и ландшафта и безопасность коммуникаций. проход через дороги общего пользования, реки, ручьи и внешние шнурки домов на улицы и площади.

Найти в квартире нулевой провод

По правилам корпус проходного щитка заземляется. Осуществляется с помощью клеммы солидных размеров, затягиваемой мощным болтом в домах старой постройки, жителям современной застройки будет проще ориентироваться в количестве жил. Нулевая шина имеет наибольшее количество подключений, фазы разбиты на квартиры (хорошие электрики вешают наклейки А, В, С; злые их не вешают). Мы легко можем проследить расположение автоматических выключателей, счетчиков.

Следует также учитывать повреждения, вызванные пересечением фундамента или другими повреждениями, а также проходом через фундамент для наблюдения и поддержания электропроводности. Если ходатайство о передаче сделано на срок, не превышающий девяти лет, то «пособие уменьшается вдвое, но с» обязательством по истечении срока привести вещи в идеальное состояние. Любой, кто получил этот временный пропуск, может истечь этот срок, чтобы сделать его бессрочным, заплатив другую половину с законными процентами со дня перехода; после истечения срока он уже не будет знать, за что заплатил за временное пособие.

Розетка 230 вольт для Великобритании

В любом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены окрашенной изоляцией. Обратите внимание — если дом оборудован заземлением, то на вводе будет не менее 5 жил. Тело щита посажено на желто-зеленый. Нейтральный провод будет служить для отвода рабочего тока от приборов (замыкает цепь). Объединение веток на стороне потребителя не допускается. Вот три правила, которые помогут разобраться с подъездным щитом (учтите, по правилам жилец вообще не должен туда носа совать — предупреждали):

Владелец фонда содержания не может делать ничего, что в целом ограничивает использование подневольного состояния или делает его более неудобным, а также не может переносить практику рабства в другое место, кроме того, где оно было первоначально установлено. Однако, если первоначальное осуществление становится более обременительным и не позволяет владельцу фонда проводить работы, ремонт или усовершенствование, он может попросить пользователя заменить его установку или предложить ему столь же удобное место для осуществления своих прав и не может отказаться от этого.

Автоматический выключатель разрывает фазу. Есть двухполюсные модели, их используют сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода можно будет сказать: это фаза. Потом можно вырубить автомат, прозвонить вену на стороне квартиры. Определенно дает положение фазы.
Напряжение между нулевым проводом, любой фазой 230 вольт. По ключевому признаку выбираем вену, дающую указанное отличие от другой. Разброс между фазами 400 вольт. Процентные значения на 10 выше, российские сети стараются соответствовать европейским стандартам.

Токоизмерительными клещами измеряем значения на проводниках. Для каждой фазы будет определенное значение, сумма которого (по трем) должна утекать обратно в сеть через ноль (или подходящую фазу). Заземление используется редко, ток здесь будет близок к нулю, если ветви будут равномерно загружены. Место, где значение больше всего, традиционно является нулевым проводником.
Клемма заземления распределительного щита видна. Знак поможет найти нулевой провод в домах с NT-C-S. В остальных случаях сюда подводится заземление.

Дополнительная информация по поиску земли, фазы, нулевого провода

Напоминаем, что были рассмотрены случаи, когда под рукой нет индикаторной отвертки, но есть токовые клещи, мультиметр. Затем, перед входом в квартиру, находят землю, фазу, нулевой провод, называется домашняя сеть. Жилы три, техника лежит на поверхности: между фазой и другим проводом разность потенциалов будет 230 вольт. Обратите внимание, что в других случаях методика не подходит. Например, разность напряжений между двумя одинаковыми фазными проводами близка к нулю. Измерить и определить тестером сложно.
Право прохода трубопровода не закрепляет за пользователем собственность боковой поверхности под или над каналом и его опорами или стеновой опорой, на которую он опирается. Первобытные налоги и прочие веса, присущие фонду, остаются в собственности собственника. Что важно знать об электроустановке дома и как правильно ее обслуживать?
Электроустановка – это система передачи электроэнергии в доме. Чрезвычайно важно быть безопасным и эффективным, поскольку в противном случае это может нанести серьезный физический вред жильцам или привести к возгоранию электроприборов. Бытовая электропроводка начинается со счетчика электроэнергии. Все, от измерителя мощности до конечного пользователя, включено в установку.

Добавим еще способ — это запрещено промышленностью. Лампочка в патроне с двумя оголенными проводами. Инструментом находят фазу, можно замкнуть жилу на землю. Не использовать водопроводные, газовые, канализационные трубы, другие инженерные сооружения. По правилам оплетка кабельной антенны оснащается заземлением (заземлением). Относительно него можно найти фазу тестером (запрещенная стандартами лампочка в патроне).

Установка безопасна, если она выполнена так, что для человеческого тела не существует опасности возникновения тока силой более 30 миль в ампер. Это считается порогом безопасного тока, который может протекать через тело, не вызывая необратимых повреждений. Отныне в установке просчитывается все – защита, автоматический выключатель, значения заземления и т. д.

Важно, чтобы в здании были хорошо изолированные проводники, чтобы предотвратить возможность утечки, которая может привести к протеканию тока через любой электропроводящий материал, например, кран крана. Еще одно распространенное явление – поражение электрическим током из-за плохо заземленных бытовых приборов на кухне. Если корпус какого-либо устройства не заземлен должным образом, вас, вероятно, ударит током при использовании фонтана, если вы облокотитесь на это устройство и поймаете кран.

Для решительных людей рекомендуем пожарные лестницы, стальные шины для громоотводов. Нужно очистить металл до блеска, звоните на участок. Обратите внимание, что не все пожарные лестницы заземлены (хотя должны быть), шины громоотводов 100%. Если вы обнаружите такой вопиющий произвол, вы можете обратиться в правящие организации, если нет реакции, стучите (россияне называют правозащитников информаторами) в органы государственной власти. Указать нарушение правил защитного зануления зданий.

Выключатели дифференциального тока размещаются на приборной панели и суммируют ток, протекающий в соответствующем цикле через ноль и фазу. Если разница между этими токами составляет более 30 миль от усилителей, обычно используется 30 миль, то автоматический выключатель включится для защиты системы. Если стоит высокое значение, значит, где-то он уходит в сторону и не замыкается по той цепочке, по которой должен замыкаться. Коммутатор обнаруживает это нарушение и сигнализирует. Эти автоматические выключатели являются обязательными для всех влажных воспоминаний.

Современные отвертки-индикаторы для определения фазы, нулевого провода, земли

Когда невозможно понять какого цвета провода, полезно использовать индикаторную отвертку. В инструкции к раритету на батарейках сказано: можно использовать щуп для поиска земли. Спешим разочаровать читателей — любой длинный проводник определяется ложно. Обрыв фазы в районе пробок, нулевой провод, реальная земля — ответ будет один. Не каждая индикаторная отвертка способна одинаково эффективно выполнять функции. Смысл операции следующий:

Все контуры на кухне, в ванной, туалете и на открытом воздухе, где необходимы газонокосилки, фрезы, электроприборы и т. д. Должен иметь такой прерыватель, ведь он очень часто спасает человеческую жизнь. Установка должна быть установлена и отремонтирована. Они устанавливаются на приборной панели квалифицированным электриком, имеющим соответствующую квалификацию.

Регулярно проверяйте качество изоляции приборов. Если есть утечка, прибор работает, но неэффективно. В случае нарушения часть тока, поступающего в устройство, не используется, а распределяется в другом месте. Контроль качества осуществляется с помощью так называемого контрольного устройства переносного или непереносного электрооборудования. В Болгарии инструментальное тестирование не является популярной практикой и не применяется, поскольку не требуется по закону.

Отвертка-индикатор

Активная индикаторная отвертка способна обнаруживать длинный проводник, излучая там сигнал, улавливая отклик.
На практике при плохом качестве контактов волна быстро затухает. Индикаторная отвертка показывает наличие земли на разомкнутой фазной вилке.
Для определения земли есть условие — нужно прикоснуться пальцем к контактной площадке. В этом разница между активными и пассивными индикаторными отвертками. В первом удается найти фазу по этому принципу, во втором правильное определение происходит при отсутствии контакта с заданным участком.

Современная отвертка-индикатор на расстоянии позволит судить о том, идет ли ток по проводу. Есть специальный удаленный режим. Обычно даже два: повышенная и пониженная чувствительность. Позволяет отсеять неиспользуемую часть проводки. Допустим, известны случаи: строители завели в дом две фазы вместо одной, перепутали их местами. Проводка должна использоваться с большой осторожностью.

Хочу отметить, что на практике измерить сопротивление проводки непросто. Гораздо удобнее определить наличие фазы. Нет опасности сжечь китайский тестер (бывает иногда при попытке измерить сопротивление токоведущего проводника). Также следует знать, что низкоомные цепи определяются с ошибкой. Например, большинство тестеров не дают нулевую шкалу при прямом замыкании щупов. Но если нет возможности определить массу с помощью активной индикаторной отвертки, плохие контакты — запросто. Если при выключении штекеров лампочка горит при нажатии пальцем на контактную площадку, пора задуматься о покупке нового автомата распределительной коробки, заменить скрутки на современные колпачки.

Красный — фаза.
Синий — нулевой провод.
Желтый — это земля.

Обычно водорастворимая краска смывается с трудом. Цветные электрические провода можно наносить цветными принтерами. Вышеупомянутая система не одинока, но распространена. В продаже мы найдем черного цвета. Вы можете использовать его, как вам нравится. Маркировка проводов делается раз и навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится тем, кто собирается мыть руки (на практике это не всегда так просто). И напоследок — постарайтесь не испачкать одежду.

Как определить фазу ноль и земля по цветам проводов

Самый простой способ определения фазы ноль и земля возможен по цвету проводов. Этот параметр применим только к зданиям, в которых используется стандарт IFC для цветов электропроводки.

Согласно этим нормам электрические провода в домах должны иметь цвета:
— рабочая нулевая жила, обозначенная синим или сине-белым цветом:
— защитное заземление должно иметь желто-зеленую изоляцию провода:
— цвет изоляции фаз может быть несколько разным — белый, серый, коричневый и так далее.

По такой цветовой маркировке проводов довольно легко определить назначение жилы. Однако от распределительной коробки к выключателю, светильнику, розеткам иногда применяют провода другого цвета, преимущественно белого цвета. Как найти нулевую фазу и землю в этом варианте.

3-х проводная расцветка проводки

Чтобы найти фазу ноль и земля в данном варианте, необходимо вводным автоматом отключить квартирную электросеть, открыть распределительную коробку, и отсоединить провода. Прозвонить провода нужно тестером, мультиметром в режиме минимального сопротивления или аккумулятором лампочкой или светодиодом.

Определение фазы нуля и земли с помощью индикатора напряжения

Индикатор напряжения может найти только фазу, ноль и землю придется вызывать, как описано выше. Перед использованием индикатора напряжения его необходимо проверить на работоспособность. Индикатор напряжения с неоновой лампой подходит для нахождения фазы при отсутствии наведенного напряжения на нулевом и заземляющем проводах.

Индикаторная отвертка с неоновой лампой

Неоновая лампа очень чувствительна к наводкам, так как загорается при очень малом токе. Для электропроводки в квартире или доме помехи на проводах при отключении сети – довольно редкое явление. Но если рядом с электропроводкой есть посторонняя электрическая сеть или дом расположен возле высоковольтной ЛЭП, то для определения фазы лучше использовать контрольную лампу.

В 7-й редакции ПУЭ не допускается использование контрольной лампы для проверки наличия или отсутствия напряжения. Этот запрет основан на том, что индикаторы напряжения с малым сопротивлением не чувствительны к наведенным напряжениям, которые могут представлять опасность для жизни человека.

Этот пункт, скорее всего, относится к кабелям большой длины и большого поперечного сечения, проходящим рядом с другими кабелями под напряжением. Эти кабели могут создавать большой и опасный для жизни заряд из-за высокой емкости кабеля. Тогда, конечно, нельзя использовать контрольную лампу для определения отсутствия напряжения, она не покажет опасное наведенное напряжение.

Настоящий пункт распространяется на промышленные предприятия. В бытовой электропроводке провода имеют (если они есть) очень маленькую емкость, которой явно недостаточно для опасного наведенного напряжения. Единственное, пользоваться контрольной лампой нужно очень осторожно, так как там открытые неизолированные концы.

Определение фазы нуля и земли индикаторной отверткой

Чтобы найти фазу контрольной лампой, находим два провода, при соединении с которыми лампа загорается. В этой версии мы нашли фазу и ноль.

Теперь подключаем один конец пульта со свободным проводом. Лампа не горит. Тогда свободная жила – фаза, а замкнутые через контрольную лампу провода – ноль и земля. В этом случае может сработать УЗО (при его наличии).

Теперь берем фазный провод и один из двух оставшихся. Если лампа горит, а УЗО не выключается, то мы нашли ноль, и свободный провод будет заземлен. Теперь проверяем массу (с установленным УЗО). Подключаем фазу и предполагаемую землю через контрольную. Если лампа мигает и УЗО отключает сеть, значит, мы нашли землю.

Без УЗО нужно подвернуть землю в подъездном электрощите. Соединив фазу и один из двух оставшихся проводников, находим провод, на котором лампа не горит, этот проводник будет заземлен. Категорически запрещается пользоваться водопроводными, канализационными, газовыми трубами для нахождения фазы с помощью контрольной лампы, так как вы рискуете получить удар током у соседей или возгорание.

Как найти нулевую фазу и массу мультиметром

Определить назначение проводников на трехпроводной схеме с помощью мультиметра несложно. Для этого зачищаем латку металлической батареи или стальной трубы отопления, водопровода и прикасаемся одним концом щупа мультиметра к трубе, а вторым щупом подключаемся по очереди к одному из трех проводов до появления на дисплее показывает напряжение 220 В.

мультиметр

Мультиметр должен быть включен в положение измерения напряжения 220 В. Найденный провод и будет фазой. Теперь относительно фазы подключаем щуп прибора по очереди к остальным проводам. Провод, на котором тестер покажет полные 220 В, будет нулевым, а второй, соответственно, массой.

При измерении напряжения фаза — земля, мультиметр покажет напряжения менее 220 В — этот проводник будет заземлен. Однако если в старом здании с системой электроснабжения TN — C и повторным заземлением рядом с домом, то тестер покажет одинаковое напряжение фаза — ноль и фаза — земля.

В этом случае нужно отключить заземление в вводном щитке и найти фазные провода — ноль на котором будет 220 В, оставшийся заземлитель с фазой не покажет наличие напряжения.

Помните, что при работе с сетевым напряжением необходимо соблюдать все защитные меры по электробезопасности (защитные перчатки, изолированные инструменты). Если вы не уверены в своих силах, то доверьте определение фазы нуля и земли опытному электрику.

Как проверить заземление с помощью мультиметра?

Заземление является важной частью любой электрической системы, и очень важно регулярно проверять заземление, чтобы убедиться, что оно по-прежнему обеспечивает безопасное прохождение электричества. В этом сообщении блога мы покажем вам, как проверить заземление с помощью мультиметра. Продолжайте читать, чтобы узнать больше!

Что такое мультиметр?

Мультиметр — это устройство, которое можно использовать для измерения силы тока, напряжения и сопротивления. Это удобный инструмент, который можно использовать дома для электрических проектов или для проверки заземления.

Кроме того, для проверки непрерывности можно использовать мультиметр. Непрерывность — это способность электрической цепи пропускать ток свободно.

Существует 2 типа мультиметров: цифровой и аналоговый .

Цифровые мультиметры более точны, чем аналоговые, и их легче считывать. Кроме того, цифровые мультиметры обычно имеют больше возможностей, чем аналоговые. Однако они и дороже.
Аналоговые мультиметры используют стрелку для отображения показаний на шкале, в то время как цифровые мультиметры отображают показания на цифровом экране. Кроме того, аналоговые мультиметры могут быть более сложными в использовании, чем цифровые мультиметры. Однако они дешевле.

Иногда вам может понадобиться использовать мультиметр в сочетании с другим инструментом, например осциллографом, для получения более точных показаний.

Есть некоторые дополнительные функции, которые вы можете найти в мультиметре, такие как подсветка, облегчающая считывание показаний в условиях низкой освещенности.

При использовании мультиметра важно сначала установить его в правильный режим. Вы захотите установить устройство в режим, который измеряет интересующую вас величину.

Что такое заземление?

Заземление — это мера безопасности, помогающая защитить вас от поражения электрическим током. Обеспечивает путь для прохождения электричества в случае короткого замыкания или другой проблемы с электричеством. Правильно заземленная цепь будет иметь меньшее напряжение и, следовательно, менее опасна, чем незаземленная. [1]

Существует три основных типа заземления:

Заземление. Это наиболее распространенный тип заземления, который включает создание соединения между электрической системой и землей.
Соединение: Этот тип заземления соединяет вместе два или более металлических объекта.
Экранирование: Заземление защищает от электромагнитных помех (EMI).

Наиболее распространенным типом заземления в доме является заземление. Это потому, что он наиболее эффективен для защиты от поражения электрическим током. Заземление может быть выполнено с помощью заземляющего стержня, вбитого в землю, или путем подключения к водопроводной трубе.
Склеивание часто используется в промышленных условиях, где существует опасность взрыва. Это связано с тем, что он помогает рассеять статическое электричество, которое может накапливаться в таких условиях. Экранирование используется в электронном оборудовании для защиты от электромагнитных помех.
Заземление можно проверить с помощью мультиметра. Для этого вам необходимо подключить провод заземления мультиметра к точке заземления, которую вы хотите проверить. Затем вам нужно будет установить мультиметр на настройку в омах и поместить щуп на положительный вывод цепи. Если показание равно нулю, то заземление в порядке. Если показание не равно нулю, значит проблема с заземлением.

Важно регулярно проверять заземление, чтобы убедиться в его эффективности. Это особенно актуально, если вы живете в районе с суровыми погодными условиями, так как это может привести к повреждению системы заземления.

Плюсы и минусы использования мультиметра для проверки грунта

Преимущества:

Самый большой плюс в том, что это очень точный способ проверки грунта. Это означает, что вы можете быть уверены, что заземление, которое вы тестируете, действительно существует, а не просто электрическое соединение.
Кроме того, мультиметры относительно недороги и просты в использовании. Это делает их отличным вариантом для тех, кто не имеет опыта работы с электрикой.
Кроме того, мультиметры можно использовать для проверки заземления различными способами. Это означает, что вы можете использовать их для проверки непрерывности, сопротивления и напряжения.

Однако использование мультиметра для наземных испытаний имеет и некоторые недостатки.

Одним из самых больших является то, что они требуют много настроек. Это может занять много времени и разочаровать, особенно если вы не знакомы с электромонтажными работами.
Кроме того, их можно легко повредить при неправильном использовании. Вы должны быть очень осторожны при обращении с мультиметром, так как это деликатный прибор.
Еще один недостаток заключается в том, что мультиметры могут быть опасны в использовании. Это потому, что они требуют, чтобы вы работали с электричеством. Если вы не будете осторожны, вы можете серьезно пораниться.

В целом, использование мультиметра для наземных испытаний имеет как преимущества, так и недостатки. Однако, если вы потратите время на то, чтобы научиться правильно его использовать, он может стать отличным инструментом для обеспечения безопасности вашей электрической системы.

Проверка заземления с помощью мультиметра

Вам необходимо знать, как проверить целостность заземления, чтобы убедиться в безопасности вашей электрической системы. Хорошая земля будет иметь минимальное сопротивление, а это значит, что ток будет свободно течь через нее. Если сопротивление слишком велико, это может вызвать проблемы с вашей электрической системой, включая короткое замыкание и возгорание.

Инструменты, которые вам понадобятся для проверки заземления:

Мультиметр
Зажим типа «крокодил» (дополнительно)

Помощник (дополнительно) на самом деле довольно просто. Вот шаги, которые вам необходимо выполнить:

Сначала настройте мультиметр. Для этого прикоснитесь черным проводом к общей клемме, а красным проводом к клемме вольт/ом. Это гарантирует, что ваш мультиметр установлен в правильный режим.
Далее подключите щупы. Необходимо убедиться, что черный провод касается точки заземления, а красный провод касается металлической части цепи. Если вы используете зажим типа «крокодил», прикрепите черный провод к точке заземления и прикоснитесь красным проводом к металлической части цепи.
Теперь почитайте. Для достижения наилучших результатов используйте порты под напряжением и нейтраль. Если вы используете трехконтактную вилку, убедитесь, что зеленый провод касается точки заземления.
После того, как вы получили показания, пришло время их интерпретировать. Если показание равно 0, то заземление в порядке. Если показание составляет 2 В или меньше, то заземление в норме. Все, что превышает 2 вольта, считается плохим заземлением. [1]

Если у вас плохое заземление, вам необходимо принять меры для его устранения. Это может означать наем электрика или замену заземляющего провода.

Если вы проверяете электрическую розетку, вы также можете проверить заземление, подключив к ней лампу или другой прибор и посмотрев, включается ли он. Если заземление в порядке, прибор должен включиться. Если нет, то могут быть проблемы с землей.

Имейте в виду, что это всего лишь рекомендации. Если вы не уверены в результатах, всегда лучше проконсультироваться с электриком. Они смогут помочь вам определить, есть ли проблема с вашей землей и как ее исправить.

Как загрузить код в Arduino?

Возможные проблемы с заземлением

Важно знать наиболее распространенные потенциальные проблемы с заземлением, которые могут возникнуть в вашем доме. К этим потенциальным проблемам относятся:

Поврежденный или влажный электрический шнур – очень опасен, так как может привести к поражению электрическим током.
Неправильно заземленный прибор — Это может произойти, если прибор неправильно заземлен в электрической розетке.
Неправильно заземленный автоматический выключатель — Может привести к отключению питания или поражению электрическим током.
Ослабленный или корродированный заземляющий провод — важно проверить заземляющий провод, идущий от электрощита к заземляющему стержню. Убедитесь, что этот провод надежно закреплен и не подвержен коррозии.
Неисправный или поврежденный заземляющий стержень — если заземляющий стержень установлен неправильно, это может вызвать проблемы с вашей электрической системой.
Неисправная электрическая розетка – убедитесь, что все розетки в вашем доме правильно заземлены. Если у вас есть розетка, которая неправильно заземлена, это может привести к проблемам с электричеством.

Если вы подозреваете, что есть проблема с заземлением, важно вызвать профессионального электрика и проверить это для вас. Они смогут правильно диагностировать проблему и убедиться, что ваш дом в безопасности [2].

Все эти потенциальные проблемы могут создать опасную ситуацию в вашем доме и должны быть устранены как можно скорее.

Безопасность превыше всего!

Перед проверкой заземления с помощью мультиметра всегда помните:

отключите все источники питания от цепи, которую вы будете тестировать
заземлите себя, чтобы избежать удара током защита
не работайте в одиночку
убедитесь, что никто или что-либо не коснется оголенных проводов
работайте только одной рукой с оголенными проводами

Перед проверкой заземления с помощью мультиметра соблюдайте следующие меры предосторожности!

Сравнение индикаторов проверки заземления с помощью мультиметра

Когда дело доходит до проверки заземления с помощью мультиметра, существует несколько индикаторов, которые можно использовать для определения качества заземления. В этой таблице приведено сравнение различных показателей, которые можно использовать для проверки заземления мультиметром.

Indicator	Measurement	Interpretation
Resistance	Low reading (close to zero)	Good ground connection
Continuity	Beep or low resistance reading	Good ground connection
Напряжение	Нет показаний напряжения	Хорошее заземление
Частота	Нет показаний частоты	Good ground connection
AC Ripple	Low AC voltage reading (less than 0.1V)	Good ground connection
DC Offset	No DC voltage reading	Good ground connection

В этой таблице сравниваются различные индикаторы, которые можно использовать для проверки заземления с помощью мультиметра. Индикаторы включают сопротивление, непрерывность, напряжение, частоту, пульсацию переменного тока и смещение постоянного тока. Для каждого индикатора в таблице приведены необходимые измерения и интерпретация показаний. Как правило, низкое значение или отсутствие показаний является хорошим признаком хорошего заземления. Эту таблицу можно использовать в качестве справочной при проверке заземления с помощью мультиметра.

Часто задаваемые вопросы

Почему важна непрерывность заземления?

Заземление помогает обеспечить безопасность вас и вашего оборудования, обеспечивая путь с низким сопротивлением для перенаправления электрического тока от чувствительных электронных компонентов и чувствительных тканей человека. Заземление также помогает рассеивать электрические помехи, которые могут мешать работе вашего оборудования.

В чем разница между сопротивлением и непрерывностью?

Ом — это мера электрического сопротивления, а непрерывность — это мера непрерывного потока электричества.

Как часто нужно проверять землю?

Вам следует регулярно проверять заземление, особенно если вы заметили какие-либо проблемы с электричеством в вашем оборудовании.

Зачем мне помощник для проверки земли?

Всегда лучше иметь помощника при проверке заземления, так как это поможет обеспечить безопасность вас и вашего оборудования.

Чего следует избегать при проверке грунта?

Во время проверки заземления не следует прикасаться к электрическим проводам или клеммам под напряжением. Вам также следует избегать стояния в воде или на мокрой земле во время проверки грунта.

Полезное видео: Проверка заземления с помощью мультиметра

Заключительные мысли

Если вы работаете с электрическими компонентами, важно убедиться, что они правильно заземлены. Заземление помогает обеспечить безопасность вас и вашего оборудования, обеспечивая путь с низким сопротивлением для перенаправления электрического тока от вас в случае короткого замыкания или другой проблемы с электричеством.
