схема подключения в квартире, видео и рекомендации по монтажу
Накопительный водонагреватель – устройство для нагрева воды, имеющее важное значение в быту, особенно для жителей квартиры во время сезонного отключения горячей воды. Если вы купили оборудование и не знаете, как его подключить, изучите схему и видео, представленные на нашем сайте.
Емкостный водонагреватель в квартире важно устанавливать с учетом его объема и способа крепления.
Обычно бойлер состоит из:
- термонагревательного элемента (ТЭНа) водонагревателя
- бака, удерживающего температуру
- термостата
- системы подвода воды и ее отведения
Для того чтобы все узлы устройства работали исправно, необходимо правильно осуществить подключение водонагревателя к системе водоснабжения квартиры. Если вы не уверены, что сможете подключить электрический водонагреватель самостоятельно, лучше доверить эту работу профессионалам. Выполнение подключения газовых водонагревателей без соответствующей подготовки может быть опасно.
Как подключить водонагреватель: необходимый инвентарь
Для оперативного и эффективного выполнения работ в домашних условиях понадобятся следующие инструменты и расходные материалы:
- перфоратор и сверла по бетону, подходящие для крепежа накопительного водонагревателя
- разводной ключ, гаечные ключи
- пакля (лен), паковочная паста, герметик
- сварочный аппарат для пайки (при использовании полипропиленовых труб)
- измерительная линейка, рулетка
- тройники, запорные краны, соединительные шланги
Для сборки элементов лучше использовать анаэробный герметик, а при его отсутствии — унипак или лен. Перед тем, как присоединить водонагреватель накопительный, следует надежно закрепить его там, где вы хотите расположить прибор.
Крепление вертикального устройства к стене
Перед началом работ следует выбрать место, которое будет соответствовать следующим требованиям:
- прочная стена
- близкое расположение водопроводных труб и розетки
- доступность для дальнейшего технического обслуживания
Накопительный водонагреватель закрепляется с использованием специальных кронштейнов, идущих в комплекте и рассчитанных на большой вес.
Во время установки следует учитывать то, что сливное отверстие должно быть снизу.
После закрепления бойлера на стене квартиры устанавливают специальный клапан, предназначенный для защиты бака от избыточного давления и температуры. Его отверстие должно быть открыто.
Если давление в системе превышает шесть атмосфер, то потребуется дополнительный редуктор.
Арматуру (шаровые краны и др.) следует приобретать у надежных производителей, чтобы она прослужила вам максимально долго.
Схема подключения:
Как подключить накопительный автономный котел своими руками
Сначала на вход холодной воды, смазав резьбу пастой, монтируют тройник, который будет обеспечивать удаление жидкости из бака. Стандартная резьба на обоих входах, обычно, недорезана, поэтому лучше подправить ее с помощью специальной клуппы с трещоткой.
Далее к тройнику прикручивают, предварительно обработав пастой резьбу, краник для сброса воды и предохранительный клапан, который будет защищать водонагреватель в квартире от избыточного давления и потери воды при ее внезапном отключении.
Клапан и кран, в свою очередь, соединяют с помощью «американки» (быстроразъемного соединения, состоящего из накидной гайки и резьбовых концевиков).
К крану подсоединяем паечную переходную муфту, которая обеспечит надежный переход к трубе холодного водоснабжения.
На вход горячей воды монтируют «американку» и переходную муфту, позволяющие надежно произвести работу по подключению к трубе горячего водоснабжения.

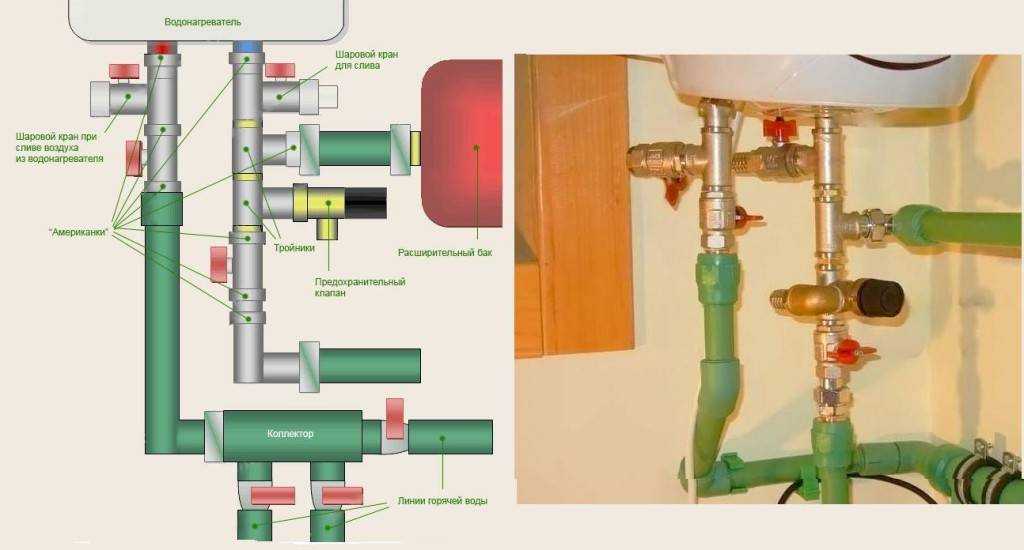

Более наглядно понять подключение настенного водонагревателя можно, изучив схему.
Бойлеры и другая бытовая техника прослужит долго, если создать благоприятные условия для работы, поэтому рекомендуется дополнительно установить на трубопровод холодной воды фильтр механической очистки, который будет оберегать оборудование от кусочков окалины и других загрязнений, поступающих из водопровода.
Электробезопасность
Подключение настенного накопительного водонагревателя к электричеству следует осуществлять, согласно схеме, с полным соблюдением техники безопасности поэтому крайне важны:
- влагозащищенная розетка
- отдельный автомат
- заземление.
После изучения инструкции для понимания, как подключить устройство, и выполнения всех работ по монтажу накопительного водонагревателя, следует произвести тестовый запуск.
Схема электроподключения бойлера:
Первый запуск после подключения
Для этого необходимо:
- Выключить горячую воду на дом
- Открыть горячую воду на смесителе
- Подать холодную воду на бойлер
- Открыть кран горячей воды
- Ждать выхода воздуха и нормального напора воды в смесителе
- Закрыть кран смесителя
- Включить автомат
Ориентировочно через час вода в баке нагреется и будет готова к эксплуатации в быту.
Особенности монтажа напольных бойлеров
Присоединение к водопроводу и электроснабжению напольных и горизонтальных бойлеров имеют свои особенности по схеме.
- Сливное отверстие находится сверху
- Требуется отдельный вывод для присоединения заземления к водонагревателю
- Обязательно использование обратного клапана
В квартирах такие устройства, обычно, не используются, потому, что схема подключения их затруднительна, а стоимость довольно высокая.
Типичные ошибки подключения водонагревателей
Одним из распространенных недочетов монтажа является установка обратного клапана и игнорирование предохранительного. В данном случае устройство подвергнется повышенному давлению, что может привести к:
- серьезному повреждению водосодержащей емкости
- отслоению эмали, защищающей бак от коррозии
- смещению прокладки из резины
Все эти неисправности приведут к разгерметизации бака и утечке воды.
Некоторые специалисты полностью отказываются от установки клапанов, считая, что давление не может повредить емкость водонагревателю. Такое суждение является ошибочным, так как тепловое расширение водной среды не учитывается.
Отсутствие защитных клапанов также приведет к тому, что при отключении воды жидкость, имеющаяся в баке, беспрепятственно вытечет из водонагревателя и приведет к повреждению термоэлектронагревательного элемента (ТЭНа), рассчитанного на работу в жидкой среде.
При правильном монтаже устройство прослужит длительное время, поэтому важно учесть все аспекты присоединения водонагревателя к водопроводу (схема, видеоинструкция, данные производителя и т.д.).
Как подключить водонагреватель к водопроводу в квартире: как правильно, накопительный, проточный
Как подключить водонагреватель к водопроводу в квартире? Для этого прокладывают дополнительную ветку от источника воды и монтируют отдельную линию электропроводки. Хотя мощность бойлера, как правило, составляет 2 кВт и он может работать от общей розетки.
Бойлер дает такую же нагрузку на сеть, как бытовой электрочайник. Но он отвечает не за кипяток для утреннего напитка, а за линию потребителей горячей воды. Поэтому установка водонагревателя – дело ответственное.
Содержание статьи
- 1 Монтаж и подключение к водопроводу
- 2 Агрегаты на входе и выходе
- 2.1 Что размещается на вводной трубе?
- 2.2 Особенности клапана
- 2.3 На выходе из бойлера
- 3 Подключение к электросети
- 4 Проточный нагреватель
Монтаж и подключение к водопроводу
Бойлер – это накопительный водонагреватель. Он размещается на кухне или в санузле: вешается на анкеры или дюбели с шурупами, которые даются в комплекте.
Как подключить электроводонагреватель к системе водоснабжения? Работа по монтажу напоминает крепление обычного кухонного шкафчика. Но к нему нужно подвести трубы и электричество.
Важно! После навески бойлера его наполняют водой. Ведь без нее нагревательный ТЭН выйдет из строя.
Подключение водонагревателя накопительного к водопроводу, а также для создания горячей линии потребителей подойдут металлопластиковые трубы (какие трубы выбрать для водопровода в квартире). Они прекрасно гнутся руками с небольшими усилиями. Чтобы не создать овала в месте изгиба, лучше купить специальную пружину.

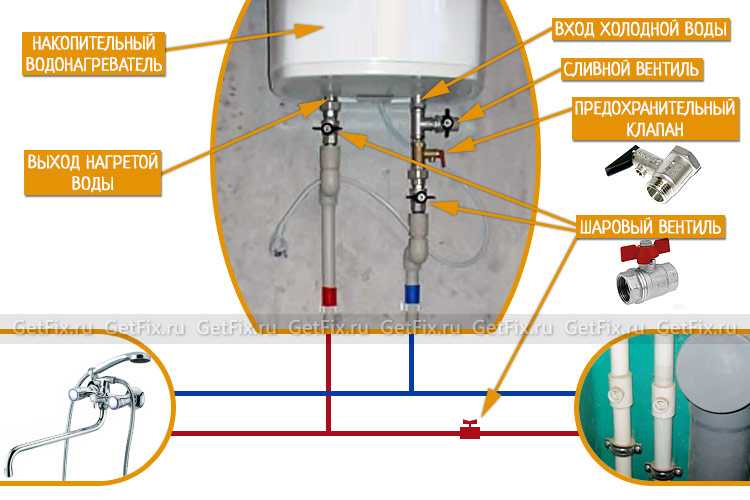

Схема подключения накопительного водонагревателя.
Стыковочные соединения являются разборными. Поэтому выполнить перепланировку домашнего водопровода не составит труда.
Переход на металлопластик выполняется при помощи фитинга, который накручивается на железную трубу.
Агрегаты на входе и выходе

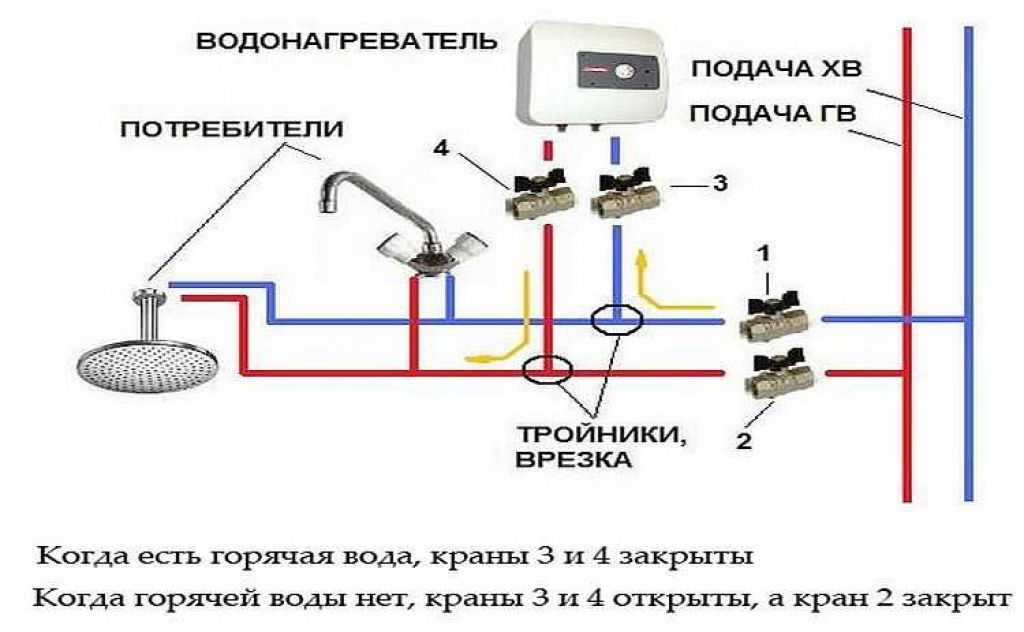

Как правильно подключить водонагреватель к водопроводу? Для этого на одной трубе, входящей в бойлер, и на другой, выходящей из него, размещаются вспомогательные агрегаты.
Что размещается на вводной трубе?
Холодная вода к нагревательному баку подводится так же, как и к смесителю ванны или кухонной мойки. При помощи тройника создается отдельная ветка водопровода, идущая от линии потребителей.
Это входная труба в бак, на которой устанавливают обратный клапан, предотвращающий отток нагретой воды в холодную линию.
При подключении к водопроводу водонагревателя до клапана и за ним размещают краны: тот, который выше (ближе к бойлеру) – сливной, а ниже – перекрывной. Если необходимо снять бойлер, тогда одним краном перекрывают подачу воды, а через другой сливают ее с бака.
Особенности клапана
Часто обратный клапан совмещается с предохранительным в одном Г-образном корпусе. Получается один агрегат.
Предохранительный клапан стравливает воду при достижении давления в баке выше допустимого.
Есть модификации с рычажком (флажком), которым можно открыть выход воды с бойлера и выпустить из него воду. При таком исполнении клапана сливной кран окажется лишним.
На штуцер, через который будет сливаться вода, надевают прозрачный полихлорвиниловый (ПВХ) шланг и опускают его в подходящую емкость или в умывальник.
Схема обратного клапана водонагревателя.
Нагреватели объемом более 60 л могут продаваться в комплекте с запорными кранами и клапанами. Поэтому запчасти лучше покупать после приобретения бойлера.
При монтаже любого клапана обращают внимание на стрелку, изображенную на корпусе. Она показывает направление движения воды.
Если поставили наоборот, то изделие работать не будет.
На выходе из бойлера
Как подключить бойлер к водопроводу на выходе из бака? Началом линии потребителей горячей воды является выходная труба из нагревательного бака. На ней, иногда, размещают перекрывной кран. Но это делать необязательно.
Для слива воды при демонтаже бойлера вполне хватит лишь одного из запорных кранов: того, который установлен на входной трубе. Остаток воды уйдет после открытия вентилей (горячая линия) смесителей в ванной комнате и на кухне.

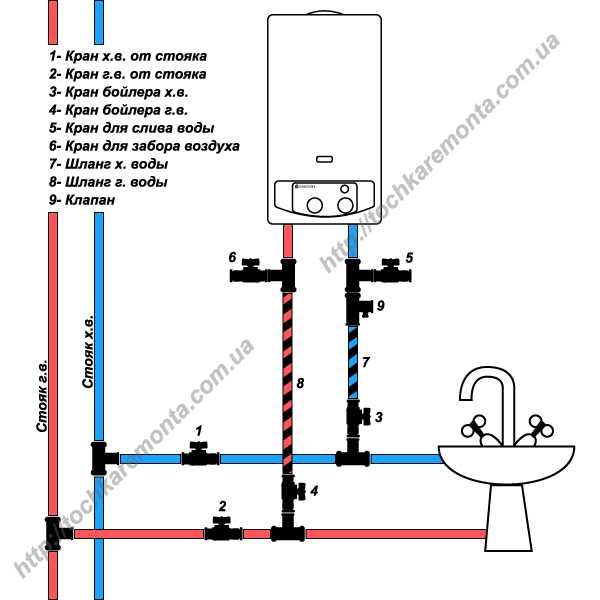

Схема подключения водонагревателя к водопроводу.
Подключение к электросети
Как правильно подключить бойлер к водопроводу? Нужно проложить от щитка отдельную линию электропроводки.
Она состоит из трехжильного провода (фаза, ноль, заземление) и коммутационных устройств: УЗО, двойной автомат защиты (как выбрать автоматический выключатель). Около бойлера монтируют розетку.
Сдвоенный автомат защиты размыкает ноль и фазу одновременно. Это происходит при перегрузке и коротком замыкании (КЗ). УЗО (устройство защитного отключения) прерывает подачу электричества к потребителям при утечке тока.
Автомат бережет оборудование от перегрева и перегорания, а УЗО спасает человека от удара током при нарушении изоляции.
Оба защитных устройства дополняют друг друга. Поэтому при подсоединении к водопроводу водонагревателя их ставят совместно. Но их способен заменить один коммутационный аппарат – дифавтомат (дифференциальный автомат защиты), который защищает как от утечки, так и от КЗ и перегрузки. Это выходит дешевле и сокращает время монтажа.
Производители могут поставлять УЗО вместе с бойлером. Тогда логично к нему приобрести автомат защиты и установить оба устройства.
Проточный нагреватель
Если вам нужна горячая вода в небольших количествах, например, при периодическом посещении дачного домика или при краткосрочном отключении горячего водоснабжения в квартире, то резонно выбрать для своих нужд проточный водонагреватель.
Схема устройства проточного водонагревателя.
Он устанавливается лишь для одного смесителя, но его легко перенести с места на место. Как правило, такой нагреватель мощнее, чем накопительный: 3 кВт. Но температура воды, обычно, не достигает того уровня, какой дает бойлер. Этого можно достигнуть, если сделать вентилем смесителя малую струю воды.
В инструкции к нагревателю нужно прочитать, какое минимальное давление должно быть в водопроводе для нормальной работы. Если рекомендуемый параметр будет ниже, то ТЭН сгорит.
Автономная линия электропитания вместе с защитной аппаратурой монтируется таким же образом, как и в случае с бойлером.
