Как укладывать теплый пол под плитку, видео уроки по укладке и советы экспертов по монтажу

Наступило время, когда теплые полы уже перестали быть предметом роскоши и перешли в разряд удобного и функционального средства, с помощью которого можно отопить помещение.

И чтобы оно работало, нужно научиться укладывать его под плитку на полу. О том, как укладывать теплый пол под плитку своими руками, мы и расскажем в этой статье. Также вы посмотрите специальное видео, где сможете увидеть процесс укладки теплых полов под плитку своими глазами.

Почему теплые полы лучше укладывать под плитку
Как выбрать теплый пол для укладки под плитку
Какие инструменты и материалы потребуются
Процесс укладки теплого покрытия под плитку
- Как уложить теплый пол, состоящий из нагревательных матов
- Особенности укладки электрического пола с инфракрасной пленкой
Уход за теплым покрытием с плиткой

Почему теплые полы лучше укладывать под плитку

Если вы научитесь самостоятельно укладывать теплый электрический пол под плитку, вы сэкономите значительные средства

при проведении тех или иных ремонтных работ у себя в доме, а также придадите вашему помещению привлекательный внешний вид.

Поскольку плитка имеет такие свойства:

отличный внешний вид;
практичность;
хорошие показатели теплопроводимости;
способность сохранять свой первоначальный внешний вид даже при условиях повышенных температур (в отличие от дерева, которое под воздействием высоких температур деформируется).

Посмотреть наглядно, как выглядит укладка плитки на теплый пол, можете на прилагаемом видео.

Как выбрать теплый пол для укладки под плитку

Стоит сказать, что в качестве укладки под плитку подойдет не каждый вид теплого пола.

Наиболее распространенные на сегодняшний день на рынке виды теплых полов – это электрические и водяные.

Электрические полы подразделяются еще на пленочные и кабельные. И те или те подвиды активно применяются при укладке под плитку, но многие специалисты строительного рынка советуют

использовать кабельные полы, и причины такого совета следующие:

пленка имеет гладкую поверхность и не сможет каждый раз удерживать тонкий раствор или же плиточный клей, вследствие чего плитка не сможет плотно прилегать к поверхности. Чтобы не допустить подобное, положите под плитку дополнительно слой цементного раствора на 5 см, но такое решение подойдет не для каждого помещения;
в основе кабельных полов лежат кабельные маты и нагреватели. Они отличаются в зависимости от высоты поднятия пола после укладки напольного покрытия, т.е. в нашем случае плитки. Минимальный уровень поднятия составляет 3 см цементного раствора, а маты нужно заливать самовыравнивающимся раствором в минимальном количестве.

Однако независимо от того, какой вид теплого пола вы укладываете под плитку,

специальный плиточный клей должен иметь узкое назначение, то есть быть предназначенным конкретно для укладки плитки на теплые полы.

Какие инструменты и материалы потребуются

Перед самостоятельной укладкой теплого пола приготовьте следующий набор материалов и инструментов:

скотч монтажный;
теплый электрический пол;
пенофол;
песок;
цемент для раствора;
ведро или другая емкость;
правило;
мастерок;
строительный уровень.

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

максимальная толщина матов составляет 3 мм;
наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;

сетки обеспечивают проникновение материала для стяжки или клея для плитки.
Укладка при помощи матов имеет такие особенности:
перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

просчитайте его глубину так, чтобы это не мешало укладывать плитку;

располагайте канал на одинаковом расстоянии от кабельных витков;
канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки. Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

сделайте поворот и разрежьте сетку поперек;
разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Уход за теплым покрытием с плиткой

Многие после установки теплого пола под кафельную плитку интересуются тем, нужно ли как-то по-особенному ухаживать за таким напольным покрытием.

Однако уход за ним ничем не отличается от ухода за обычным напольным плиточным покрытием, где нет под ним обогрева. Вы можете смело применять все те же моющие средства, как и обычно при мойке плитки.

Однако нюансы в плане ухода все же небольшие существуют. Вот они:

проводите влажную уборку пола почаще, поскольку он способен быстро сохнуть, а это способствует быстрому распространению пыли по помещению, что негативно отражается на здоровье жителей квартиры или дома;
не применяйте для уборки средства, содержащие кислоту, а для придания покрытию блеска используйте теплую воду с размешанным в ней нашатырем в количестве одной столовой ложки;
устаревшую грязь с плитки можно стереть при помощи смеси из жидкого мыла и сахарного песка, оставив ее на полу на 15 минут, а затем смыв чистой и теплой водой;
плитку от мусора нужно чистить мягкой щеткой, особенно это касается твердых частиц грязи, которые царапают поверхность;
не нужно специально передвигать мебель, чтобы она не находилась в местах непосредственного обогрева, так как это может негативно сказаться скорее на мебели, а не на поле.

Все эти нюансы и рекомендации позволят значительно увеличить срок эксплуатации вашего теплого пола.

Решение по укладке теплого пола под кафельную плитку отличное тем, что ваше помещение будет не только иметь красивый вид, но и хорошо обогреваться, так как обычное отопление не всегда способно оправдать наши ожидания в плане обогрева.

какой лучше выбрать и как уложить

Электрические тёплые полы – популярное решение для обогрева жилых помещений. Они применяются как в частных домах, так и в квартирах, потому что их разрешается подключать к существующим системам проводок в многоквартирных домах. Гарантийный срок на тёплые полы у многих производителей весьма продолжителен – 10, 15 лет и более. К примеру, российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.

Электрический тёплый пол станет отличным дополнением к основной системе отопления в доме. Впрочем, его можно использовать и как основной источник тепла, для этого необходимо устроить обогрев не менее, чем на 80% поверхности. Преимущество тёплого пола в том, что воздух в помещении прогревается равномерно из-за того, что обогрев идёт снизу, а нагревательные элементы распределены по площади напольного покрытия.

Для управления нагревательным элементом подходит большинство механических или электронных термостатов. Например, автоматические программируемые термостаты от фирмы «Теплолюкс» позволяют задать время включения и выключения обогрева, а модель, работающая через wi-fi, управлять ей на расстоянии.

Какой лучше выбрать электрический теплый пол под плитку

Электрические тёплые полы делятся на две большие группы: кабельные и инфракрасные. У кабельных полов нагревательным элементом является кабель, а у инфракрасных – композитные стержни или плёнка с нанесёнными на неё токопроводящими углеродными полосами. Кабельные полы поставляются либо в виде собственно кабеля, либо нагревательного мата. Нагревательный мат представляет собой кабель, прикреплённый с определённым шагом к основе. Основой, как правило, является сетка из стекловолокна, либо фольга. Перед покупкой нужно уточнять у производителя или продавца, с каким покрытием сочетается тот или иной продукт. Для плитки применяют оба варианта кабельных полов (кроме фольгированных, так как их монтаж не подразумевает прочного сцепления плит, клея и основания), а также стержневые. Инфракрасный плёночный используется с плиткой довольно редко.

Теплые полы «Теплолюкс»

Реклама. ООО «Группа Теплолюкс» LjN8K1Gvj

Нагревательный кабель. Это идеальный вариант, если ремонт помещения начинается с нуля, либо запланирован капитальный ремонт. Чтобы смонтировать такой теплый пол, нужно выполнить стяжку и уложить кабель в слой раствора толщиной 3-5 см. Преимущество кабеля заключается в том, что шагом укладки можно корректировать общую мощность обогрева. Например, для ванной комнаты, где высокая влажность, можно уложить кабель плотнее и тем самым усилить обогрев, а для небольшой комнаты без балкона, наоборот, сделать шаг шире и снизить мощность. Рекомендуемая мощность для жилых комнат при наличии основного источника тепла – от 120 Вт/м2. Для ванных комнат или холодных помещений – 150-180 Вт/м2. Рекомендуем рассматривать двухжильные кабели из-за относительной простоты укладки по сравнению с одножильными.

Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»

Нагревательные маты укладывают в тонкий слой (5-8 мм) плиточного клея. Таким образом, монтаж мата проще, чем монтаж кабеля, а главное – он почти не увеличивает высоту напольного покрытия. Если требуется уложить мат под углом или подогнать по форме площади, его можно разрезать, не затрагивая кабель. Оптимальная мощность мата – 150-180 ватт на 1 м²: это обеспечит равномерный и быстрый прогрев помещения.

Стержневой пол. Нагревательными элементами являются стержни из композитных материалов (наиболее распространены стержни на основе карбона), прикреплённые к мату с определённым шагом. Производители таких полов утверждают, что они весьма экономичны, так как прекращают потребление электричества, когда стержни нагреваются до определённой температуры. Монтируют стержневой пол как в стяжку, так и в плиточный клей.

Как правильно уложить электрический тёплый пол под плитку

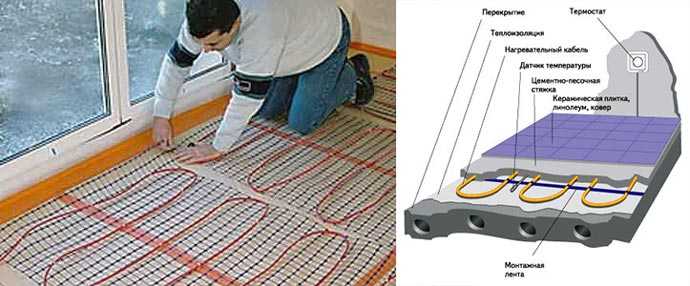

Разбирать процесс укладки электрического тёплого пола мы будем на примере продукции компании «Теплолюкс». Это востребованный российский производитель, его комплекты тёплого пола отмечены многими престижными премиями.

Для начала необходимо решить: используете ли вы кабель или мат. От этого зависит, придётся ли выполнять стяжку пола. В случае с кабелем «пирог» должен выглядеть так:

грунтованное ровное бетонное основание;
слой теплоизоляции из пенополиэтилена;

нагревательные секции — кабель;
стяжка из цементно-песочной смеси 3-5 см;
покрытие из плитки или керамогранита.

Если вы укладываете мат, то вместо стяжки будет слой плиточного клея толщиной 5-8 мм.

Какие инструменты нужны в работе:

Тестер сопротивления.
Перфоратор.
Угольник.
Отвертка.

Ёмкости для строительных смесей.

Российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.Российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.

Выбор редакции

«Теплолюкс» Tropix ТЛБЭ

Нагревательный кабель для теплого пола

Идеальный выбор для обеспечения комфортной температуры поверхности пола и для основного обогрева помещений

Узнать ценуЗадать вопрос

Реклама. ООО «Группа Теплолюкс» LjN8K1Gvj

Начертите план комнаты

Нужно, по возможности, иметь точное представление о том, где будет располагаться стационарная мебель без ножек, типа встроенных шкафов, кухонных гарнитуров или, например, стиральная машина. Укладывать теплый пол под такую мебель не рекомендуется.

Помните про тонкости укладки. Например, температурный датчик должен отступать от стены на 50 см, а кабель не должен располагаться ближе 10 см от стен с радиаторами и на 5 см отступать от стен без отопительных приборов.

Подготовительный этап: место под коробку и провода

В стене предстоит сделать штробу (20×20 мм) под проводку терморегулятора и саму коробку прибора. Как правило, она устанавливается на высоте 80 см от пола. Если вы укладываете теплый пол под плитку в ванной, то не стоит выводить термостат в помещение – закрепите его снаружи. Чтобы оформить место под коробку термостата, возьмите насадку-коронку для дрели. В канавку не стоит закладывать «голые» провода, они должны быть помещены в гофрированную трубку. К термостату подводят питание 220-230 вольт.

Подготовка пола

Очистите бетонное основание пола, раскатайте рулоны теплоизоляции – она необходима для эффективной работы тёплого пола. Эксперты рекомендуют использовать пенополиэтилен в качестве теплоизоляции. Поверх теплоизоляции распределяется монтажная лента. У «Теплолюкса», например, она идет в комплекте с кабелем.

Укладка нагревательного кабеля

Кабель располагают «змейкой». Шаг необходимо рассчитать самому, производители, как правило, в инструкциях подробно описывают, как это сделать. Чем меньше шаг, тем выше мощность на квадратный метр. Необходимо также помнить о том, что существуют предельные значения – их надо узнавать у производителя. Многие производители рекомендуют не делать шаг менее 5 см. Расстояние между витками рассчитывается по такой формуле:

100 * (обогреваемую площадь / длину одной секции) = шаг укладки в сантиметрах.

Длина секции указана в документации.

Перед укладкой секции нужно проверить её сопротивление, оно должно совпасть с тем, что указано в комплектных бумагах от производителя. Витки кабеля при замерах не должны пересекаться, следует избегать изломов и чрезмерного натяжения.

На монтажной ленте есть специальные язычки, которыми зажимается кабель. К нагревательной секции присоединяется установочный провод при помощи муфты, схемы подключения и заземления нужно смотреть в документах производителя.

Если решили укладывать нагревательный мат, также следует измерить сопротивление, однако вы избавлены от необходимости рассчитывать шаг, самостоятельно крепить ленту и укладывать кабель.

Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»

Температурный датчик

Датчик температуры должен отступать на полметра от стены, на которой стоит термостат. Датчик помещают в монтажную трубку (она выполняет защитную функцию) и закрывают заглушкой. Трубку необходимо закрепить между нитками греющего кабеля на равном расстоянии от них с помощью монтажной ленты.

Терморегулятор

После того, как место под коробку терморегулятора уже готово, а провода подведены, не забудьте обесточить проводку. У терморегулятора есть несколько выводов, в которые нужно подключить провода. Обратитесь к инструкции вашего прибора, чтобы все подключить верно. Задняя крышка терморегулятора ставится в распаечную коробку и крепится винтами, а сверху надевается передняя панель. После этого можно проверять исправность системы и подключения.

Электротехнические работы следует доверить специалисту, если вы не обладаете достаточной квалификацией для их выполнения.

Укладка стяжки

Этот шаг актуален для укладки нагревательного кабеля, для нагревательных матов её наличие опционально. Стяжка выполняется при помощи цементно-песчаной смеси, её толщина – 3-5 см. Срок высыхания варьируется в зависимости от свойств конкретного раствора, температуры и влажности, но обычно составляет не менее недели.

Укладка декоративного покрытия

Укладка плитки или керамогранита на тёплый пол мало чем отличается от обычной укладки. Нужно соблюдать аккуратность, чтобы шпателем не повредить проводку. Особенно это актуально при наличии мата, вмонтированного в клеевой слой.

Как установить напольное отопление – своими руками

Установка электрического напольного отопления (или лучистого теплого пола) под силу домовладельцам, которые уверены в своих навыках самостоятельных работ. Даже если вы хотите нанять профессионального электрика, такого как команда Oliver Heating & Cooling, для выполнения электрических подключений, вы все равно можете сделать все остальное самостоятельно. Шаги по установке напольного отопления требуют только основных инструментов и внимания к деталям.

Плиточные и каменные полы обладают самой высокой теплопроводностью и лучше всего сохраняют тепло. Вы также можете установить теплый пол под дерево, ламинат, винил и бамбук.

Аккумуляторная дрель
Клеевой пистолет
Мастерок
Универсальный нож
Вольтметр
Долото
Сетчатая лента из стекловолокна
Подложка из цементных плит
Затирка
Тепловой мат с защитой GFCI
Термостат
Разбавленный строительный раствор
Двусторонняя лента
Канал

Как установить теплый пол Этапы

Определите, можете ли вы подключить нагревательный мат к существующей розетке или для него требуется выделенный контур.
Проверить нагревательные кабели внутри матов с помощью вольтомметра. Этот шаг позволяет убедиться, что изделие не повреждено и что все нагревательные кабели работают эффективно.
Подготовьте черновой пол, уложив цементную плиту. №
1. Мастерком распределите затвердевший раствор и положите сверху цементную плиту. Прикрепите доски шурупами для цементных плит.
Выполните пробную установку нагревательных матов. НИКОГДА не режьте, не надрезайте и не перекрещивайте нагревательные кабели.
1. Кабели не должны быть ближе 2 дюймов. Также держите их на расстоянии 4 дюймов от стен, шкафов и светильников. Вы можете разрезать сетчатый мат по мере необходимости, чтобы подогнать кусочки.
Подготовьте канавку в цементной плите с помощью долота, чтобы провести силовой кабель, кабелепровод и провода термостата.
Вырежьте в стене пазы для силового кабеля.
Прикрепите нагревательные маты к полу с помощью двустороннего скотча и клеевого пистолета.
Еще раз проверьте нагревательные кабели с помощью вольтомметра.
Провода питания рыбы и термостата проходят через две трубы. Нижние концы трубопроводов входят в вырезанные вами пазы.
Подсоедините кабелепровод к электрической коробке размером 4 x 4 дюйма, прикрепленной к стенной стойке.
Вплетите провода термостата в 12-дюймовый сетчатый мат, не касаясь кабелей.
Распределите раствор по мату, убедившись, что он соединяется с основанием из цементных плит.
Разместить плитку. Дайте раствору высохнуть.
Затирка плитки.
Полная проводка термостата и электрическое соединение.

Нужна помощь? Наймите экспертов Oliver

Специализированная команда Oliver Heating & Cooling предоставляет услуги по электроснабжению, отоплению, охлаждению и сантехнике по всей долине Делавэр. Если вы не уверены, что сможете научиться устанавливать теплые полы, или у вас просто нет времени, чтобы вписать проект в свой плотный график, запросите у нас оценку. Проверьте и убедитесь, что вы находитесь в нашей зоне обслуживания!

Как установить напольное отопление под плитку

Плиточный теплый пол легко установить с помощью нашей плоской ленточной системы. EkoBuild может поставить все необходимое оборудование для вашей установки либо в виде индивидуальной системы, либо в виде предварительно упакованного комплекта.

Наше решение для обогрева под плиткой имеет низкий профиль и не сильно увеличивает уровень пола. Технология аморфного металла имеет большую скорость передачи энергии по сравнению со стандартной медной проволокой, что означает, что она может более эффективно нагревать помещение до желаемой температуры.

Преимущества установки плиточного теплого пола

Установка такого типа системы по всему дому дает много преимуществ, и одно из них – это возврат части радиаторного пространства! Эта металлическая ленточная система отопления не требует никаких других источников тепла, чтобы согреть вас и вашу семью.

Система теплого пола EkoBuild не доставит вам неудобств:

Вам не нужно копать полы
Вам не нужно наносить нивелир или цементировать
Вам не нужно беспокоиться о повышении высоты пола

Устанавливаемая непосредственно под плитку, эта система отопления является первичным лучистым источником тепла.

Установка обогрева под плитку

Система может быть установлена поверх любого типа чернового пола, включая бетон, дерево, блоки и балки, а также изолированный настил.

Система может быть установлена поверх любого типа основания пола, в том числе бетонного, деревянного, блочного и балочного, а также изолированного настила.

Этапы установки

Насухо уложите утеплитель Easy-Heat (вырежьте острым ножом по форме)
Когда вы будете уверены, что все плиты подходят друг к другу, снимите плиты, помня, куда они будут укладываться
Смешайте клей для гибкой плитки и распределите по черновому полу (зубчатым шпателем 3 мм) и замените теплоизоляцию Easy, слегка надавив, чтобы обеспечить сцепление
Дайте эластичному плиточному клею застыть. в течение 2 часов
Положите ленточные нагревательные маты, используя двухстороннюю ленту на каждом конце нагревательных матов
При необходимости используйте нашу клейкую ленту для закрепления краев
Проложите холодные провода (фаза и нейтраль) к распределительной коробке чуть выше уровень плинтуса
Проверьте сопротивление нагревательных элементов в соответствии с таблицей сопротивления в руководстве по установке
Подсоедините холодные провода с помощью наших 5-рычажных быстроразъемных соединений
С помощью зубчатого шпателя 10 мм нанесите ровный слой эластичного клея на нагревательные маты и положите плитку, шифер или камень
См. раздел «Электрооборудование» для установки электрики, при установке во влажном помещении см. комплекты заземления
Подождите 7 дней, пока клей для плитки полностью схватится, прежде чем использовать напольное отопление

Важно

Термическая блокировка

При использовании любого напольного отопления важно обеспечить беспрепятственный отвод тепла и не накапливать его под напольным покрытием.
