Схема подключения прожектора с датчиком движения: Как подключить датчик движения к светодиодному прожектору: схема и регулировка

Содержание

Схема подключения прожектора к сенсору и фотореле

Автоматизация процессов в быту и на производстве позволила исключить человеческий труд в большинстве технологических операций. Не исключением стали и осветительные приборы, которые применяются повсеместно. Сегодня уже нет необходимости каждый раз нажимать клавишу выключателя, чтобы загорелась лампа в светильнике. Для реализации таких задач применяется схема подключения прожектора к сенсору и фотореле.

Для чего применяются?

Если вы хотите осветить проход, маршрут или область на общественном объекте, где каждый проходящий явно не знает места расположения коммутатора, вы явно столкнетесь с проблемой серьезных счетов за израсходованную электроэнергию. Однако чтобы избежать этого, можно создать логику схемы, при которой уличные светильники будут загораться при наступлении темного времени суток и только при условии наличия движения.

Для этого в цепь световых приборов последовательно включаются световое реле, реагирующее на освещенность, и датчик движения. Таким образом, вся система освещения будет запускаться только в короткий промежуток времени, когда необходимо обеспечить видимость на объекте.

Помимо этого они могут использоваться для освещения дачного участка, подсветки дорожек, входа в помещение и т.д. В зависимости от места расположения светодиодный светильник может располагаться:

в одной точке – для работы прожектора в области;
по периметру – для освещения прожекторами участка;
по периферии – для освещения различных элементов или строений прожекторами на объекте.

Варианты схем подключения

Чтобы подать питание на прожектор освещения требуется подвести к нему фазный и нулевой проводник. При наличии провода заземления он подводится отдельно от распределительной коробки. Для того, чтобы уличные фонари срабатывали только в темное время суток и производили автоматическое включение исключительно во время перемещения людей фазный провод должен иметь прерывание сенсором и фотореле.

Рис. 1. Принцип подключения прожектора через сенсор и фотореле

Как видите на схеме подключения, нулевой провод ведется к прожектору напрямую, также отдельно он подключается к сенсору и фотореле. А вот фазный провод последовательно подсоединяется от распределительной коробки к контактам сенсора, после чего производится подключение фотореле, а от него к прожектору. Таким образом, в светлое время суток питание от фазы будет блокироваться фотореле. С наступлением темноты фотореле откроется для протекания потенциала, но без движения в зоне охвата сенсора прожектор не включится.

Но в некоторых ситуация такая схема может не соответствовать требованиям местности или поставленным задачам. Поэтому в темное время суток прожектор должен освещать территорию даже без движения, к примеру, когда собирается большая компания или вы выполняете какую-то работу. Тогда вышеприведенную схему можно усовершенствовать установкой шунтирующего выключателя:

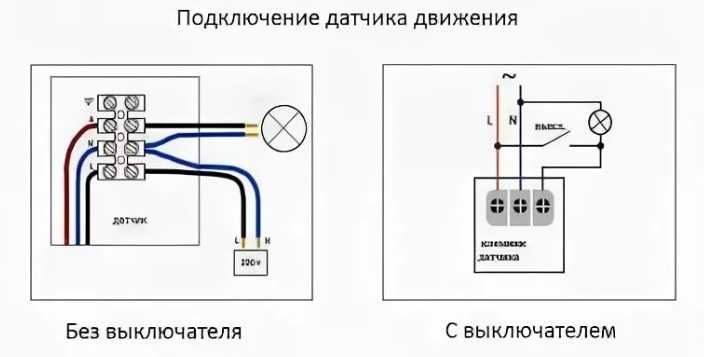

Рис. 2. Схема шунтирования сенсора выключателем

Помимо этого встречаются ситуации, когда одного прибора освещения недостаточно, и вы устанавливаете несколько прожекторов для разных зон. В таком случае их схема подключения будет выглядеть следующим образом:

Рис. 3. Схема подключения двух светильников

Если у вас планируется несколько зон для освещения, то каждый прожектор должен иметь отдельное подключение к сенсору движения. Тогда они будут осуществлять независимую коммутацию, но фотореле можно использовать только одно в качестве автоматического выключателя для обеих зон.

Рис. 4. Схема подключения на несколько зон

Что необходимо учитывать при подключении?

При выборе конкретного оборудования для подключения прожектора важно учитывать ряд факторов. Рассмотрим по отдельности датчик освещенности, датчик движения и непосредственно сам прожектор.

Датчик движения выбирается по зоне охвата, важно, чтобы участок, при перемещении по которому людей происходило включение прожектора. Разные модели обладают различным углом – 120º, 90º, 60º, принцип выбора приведен на рисунке ниже:

Рис. 5. Угол датчика движения

Помимо этого датчики движения можно подразделить по принципу действия на:

Ультразвуковые сенсоры– наиболее простые и доступные, не подвержены воздействию атмосферных факторов, но привередливы к резким порывам, характеризуются малым углом охвата;
Микроволновые сенсоры – практически не подвержены влиянию окружающих факторов, работают не только от температуры, обладают малыми габаритами. Но их основной минус в вредном воздействии на живые организмы.
Инфракрасные сенсоры – осуществляют измерения посредством волн, реагируют на тепло. Являются довольно точными сенсорами, безопасными для человека, но инфракрасные датчики страдают ложными срабатываниями.

Чувствительность сенсора для уличного освещения очень важна, так как прожектор может срабатывать от пролетевшей птицы или пробежавшего кота. Поэтому его отстраивают уже опытным путем, чувствительность сенсоров переключается при помощи функции SENS. В этом меню настройки чувствительности вы уже можете, как понизить параметр в диапазоне включения в опции low или — и аналогично повысить его опцией high или +.

Прожектор выбирается по мощности светового потока и углу рассеивания. Наиболее эффективными, с точки зрения расхода электроэнергии, являются светодиодные прожекторы, галогенные прожекторы одни из самых затратных и по цене, и по сроку эксплуатации. По способу расположения прожектор может иметь вертикальное или горизонтальное крепление. При установке на стену высота может составлять от 2,5 до 3м, высота определяется уже местными условиями.

Время задержки выбирается в зависимости от того, с какой продолжительностью контакты реле должны оставаться замкнутыми после срабатывания сенсора. Как правило, диапазон временной выдержки отстраивается в пределах от 10 секунд до 10 минут.

Как подключить датчик движения к прожектору

Содержание:

Датчик движения: что это и каков принцип его работы

Датчик движения (ДД) представляет собой специальный вид сигнализатора, фиксирующий движение объектов. Его основное назначение – это контроль окружающей среды и автоматический запуск заложенного алгоритма действий при фиксации перемещения в радиусе его охвата.

Существует несколько видов классификаций данного типа приборов. По месту нахождения:

внутри объекта;
по периферии;
по периметру улицы.

По алгоритму действий:

реакция на движение объектов, на контролируемой территории;
сообщение о нарушении целостности стекол, балконных конструкций;
сигнализирование о вторжении через крышу.

По типу сенсора;

ультразвук;
микроволны;
инфракрасные импульсы.

Также возможно комбинирование нескольких типов в одном приборе.

В основе принципа работы датчика лежит реакция на движение или изменение теплового поля, с последующим замыканием силовой цепочки. После этого реализуется один из заложенных алгоритмов. То есть при срабатывании прибора будет подаваться свет, включаться сигнализация или происходить открытие автоматических ворот. Проводные датчики работают от электрической сети, беспроводные – от аккумуляторных батареек.

Данный тип приборов часто применяется для регулировки работы осветительных приборов, подсветки бассейнов, охраны периметра и отдельно стоящих объектов, запуска фонтанов.

Разновидности датчиков движения

Такие приборы управления освещением при выборе оцениваются по нескольким критериям.

Место установки сенсора

Здесь все просто – датчики могут быть предназначенными для уличной установки или для работы внутри дома.

Уличные датчики предназначены для контроля за прилегающими к дому территориями. Они обычно отличаются довольно значительными параметрами дальности восприятия. В некоторых приборах она может исчисляться сотнями метров. Правда, для использования в масштабах двора частного дома такие дальности не особо актуальны.

Уличный датчик необязательно устанавливается рядом с прожектором. Их взаимное расположение планируется с учетом площади и конфигурации территории, пешеходной дорожки, подъездного пути и т.п.

Такие системы удобны для хозяев при освещении двора, например, при возвращении домой или выходе из дома затемно. Свет будет включен, пока человек не выйдет из сектора датчика, а затем автоматически отключится. Да и для охранных целей такой прибор станет нелишним. Внезапно включившийся яркий прожектор наверняка спугнет злоумышленника, пытающегося под покровом темноты попасть на охраняемую территорию.

Внутренние датчики предназначены для работы в помещениях дома. От наружных приборов они отличаются меньшим сектором обзора, слабой защищённостью от атмосферных воздействий различного рода. Понятно, что и стоимость их обычно значительно ниже.

Цены на датчики движения

датчик движения

Ознакомьтесь с требованиями и вариантами автоматизации, в нашей новой статьи на нашем портале — «Освещение в подъезде».

Встроенные и отдельно располагаемый датчики

Этот критерий во многом перекликается с указанным выше. Но он уже предопределяет изначальную конструктивную взаимосвязь датчика с подключенным к нему осветительным прибором.

Прожектор со встроенным сенсором движения. Подключить такую систему – проще всего

Сам осветительный прибор и датчик движения могут изначально быть собраны в одном корпусе. Понятно, что это наиболее удобный вариант для монтажа. Вся внутренняя коммутация уже выполнена, и остаётся только подключить такой прожектор к проложенной линии питания.

Прожектор, идущий в комплекте с датчиком движения. Тоже, как правило, никаких сложностей с подключением к электросети.

Второй вариант – датчик движения размещен в отдельном корпусе, но закрепленном на прожекторе. Такие модели монтируются тоже достаточно просто. Они подключаются как обычный прожектор, так как коммутация светильника и датчика уже осуществлена производителем.

Датчик движения, устанавливаемый отдельно, на определенном удалении от осветительного прибора

Датчик движения выполнен в отдельном корпусе, который устанавливается в оптимальном для его работы месте. Именно для таких случаев и требуется схема подключения датчика к прожектору.

Принцип реагирования на движущиеся объекты

По заложенному принципу выявления перемещающихся объектов датчики могут быть инфракрасными, ультразвуковыми, микроволновыми и комбинированными.

Инфракрасные сенсоры. Работа этих приборов основана на контроле за изменением температуры. Когда в зону отслеживания датчика попадают объекты, имеющие повышенную температуру, он реагирует, включая питание осветительного прибора.

Инфракрасные сенсоры чаще всего устанавливаются внутри жилых помещений. И их настраивают таким образом, чтобы они реагировали на передвижения людей, игнорируя домашних животных.

Этот тип приборов включает в себя комплекс специальных зеркал и линз, влияющих на сенсор. Чувствительность датчика зависит от того, сколько линз он имеет, а их может быть в одном приборе до тридцати пар.

Специальные мультилинзы позволяют отслеживать перемещение «теплых» объектов в широком секторе.

Инфракрасные датчики имеют свои положительные и отрицательные стороны, выраженные в следующих особенностях:

Достоинства Недостатки

Приборы позволяют максимально точно установить дальность и угол сектора реагирования.	При установке сенсора в доме, возможно ложное срабатывание сенсора на повышении температуры в определенной зоне. Этими «нарушителями спокойствия» зачастую становятся переносные обогреватели, излучающие тепло бытовые приборы, например, электрический чайник
Инфракрасный сенсор реагирует только на объекты с повышенной температурой, поэтому может быть использован для установки снаружи строений.	Возможны сбои прибора под воздействием атмосферных явлений.
Полная безопасность датчика для здоровья человека и домашних животных.	Прибор может не реагировать на материалы, устойчивые к пропусканию инфракрасного излучения.
	Небольшой диапазон регулировки.

Ультразвуковые датчики. Функционирование этого типа приборов основано на отражении ультразвука от поверхностей различных предметов. Такой принцип действия сенсора позволяет определить движущиеся объекты по изменению частоты отраженных импульсов (эффект Доплера). Это устройство улавливает ультразвук, который недоступен для человеческого слуха.

Ультразвуковой датчик реагирует на изменение частоты отражённого сигнала

Перечислим «плюсы» и «минусы» таких приборов

Достоинства Недостатки

Приборы этого вида устойчивы к атмосферным воздействиям.	Отмечается довольно ограниченный диапазон действия.
Способность реагировать на движение любых объектов – живых или неодушевленных.	Реакция приборов происходит только на активное движение. Медленное перемещение сенсоры нередко игнорируют.
Доступная стоимость датчиков.	Вызывают негативную реакцию у домашних животных, которые чувствительны к ультразвуку.

Микроволновые сенсоры. Принцип действия этих приборов основан на радиолокации. То есть они посылают импульс и принимают отраженный сигнал, так же как и ультразвуковые. Но только сигналы уже лежать в области радиочастотного диапазона.

Микроволновый датчик движения.

Микроволновые сенсоры считаются более совершенными, чем ультразвуковые их «конкуренты». Они более чувствительные, меньше подвержены воздействию атмосферных помех.

ДостоинстваНедостатки

Высокая чувствительность к любым передвижениям живых или неодушевлённых объектов Способность микроволновых сенсоров обнаружить перемещение даже за тонкой стеной или за стеклом.	Высокую чувствительность можно отнести и к недостаткам сенсора, так как он может реагировать и на движения, происходящие за пределами отслеживаемой зоны.
Устойчивость к любым погодным условиям.	Высокая стоимость приборов.
Способность обслуживать сразу несколько областей территории.	Микроволновые излучения не идут на пользу здоровью человека.

Комбинированные датчики движения. В конструкции этих приборов используется два или даже все три принципа его реагирования на появление в зоне ответственности перемещающихся объектов.

Контроль в выделенном секторе с помощью таких приборов осуществляется более эффективно, нежели при использовании «узкопрофильных» сенсоров. Поэтому можно сказать, что они наиболее совершенные. Но это еще и — высокая стоимость, а также вред микроволнового излучения для здоровья человека, если датчик имеет такую систему распознавания движения. В связи с этим в продаже чаще можно встретить датчики, включающие в себя ультразвуковой и инфракрасный сенсор.

Подключение прожектора с датчиком движения

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

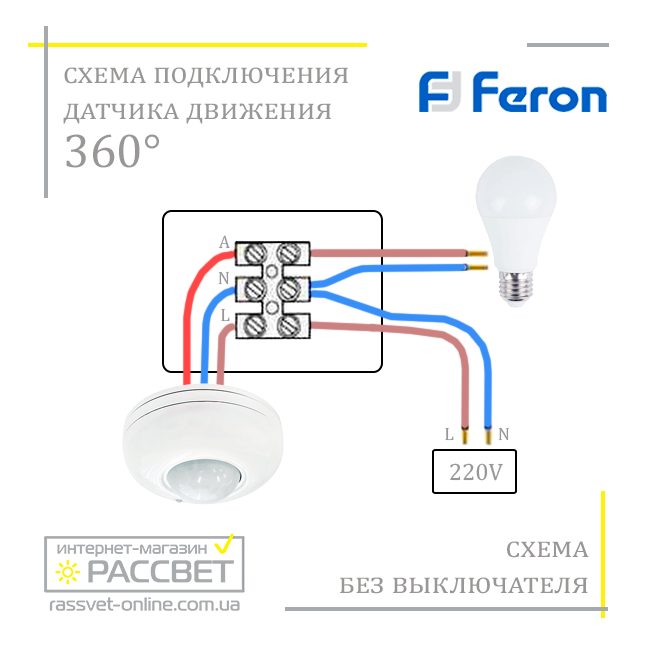

Схема подключения прожектора к схеме приведена ниже:

Фазный провод подключается к датчику.
Нулевой провод от колодки идет на датчик и прожектор.
Проводник для защиты подключен к корпусу.
Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах. Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору.

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройки прожектора и датчика движения

После подключения датчика движения к прожектору, остается только настроить оборудование и протестировать его. На датчике имеются 3 тумблера, которые используются для настройки: SENS, LUX и TIME. Именно они отвечают за точность рабочих параметров.

Также рекомендуем более подробно узнать как настроить датчик движения для освещения не только с помощью прожектора, но и используя другие источники освещения.

Каждый тумблер отвечает за определенный параметр оборудования:

SENS — чувствительность.
С его помощью в приборе устанавливается интенсивность движений объекта, на которые прибор должен среагировать. При правильной настройке свет не будет включаться, если на улице сильный ветер или птицы низко летают. Для понимания, какой должна быть чувствительность прибора, изначально делают максимум и смотрят, когда включится прожектор. Далее постепенно уменьшают показатель, пока не достигнут нужного эффекта, когда прибор будет реагировать только на движения человека.
LUX тумблер позволяет регулировать уровень освещенности территории.
В этом случае стоит начинать с минимума, когда фонарь будет включаться в полной темноте. Далее уровень увеличивается и останавливается на оптимальном для пользователя положении.
TIME счетчик, отмеряющий время, в течение которого прожектор продолжает освещать пространство, после того, как человек уйдет из зоны действия.

Светодиодный прожектор с датчиком движения — это экономия электроэнергии, обеспечение безопасности частного дома и комфорт.

Место установки сенсора

По месту нахождения датчики можно разделить на 2 вида: потолочные и настенные.

Первый вид монтируется на потолочном перекрытии. Обзор устройства составляет 360°. Благодаря этому создается барьер, пересечение которого любым объектом провоцирует переход в заданный режим. Установка датчика производится на высоте от 2,5 до 3 метров. Подконтрольная зона конусообразной формы может достигать в радиусе 10-20 метров. Чаще всего монтаж потолочного вида осуществляется в небольших помещениях, где требуется контроль всех плоскостей, в том числе стен и углов.

Местом установки углового устройства является вертикальная поверхность стены. Область применения данного вида приборов шире. Их монтаж может производиться и вне помещений. Главное отличие – это более узкий угол обзора, но при этом более четкая фиксация движений объекта и меньшее количество ложный реакций. Размещается настенный ДД на высоте 2-2,5 метра.

Встроенные и устанавливаемый отдельно

Наиболее удобным и простым вариантом для монтажа является единый корпус, в который уже встроен светильник и датчик движения. В этом случае не требуется проводить подключение между устройствами, так как вся коммутация заранее налажена производителем. Все, что остается сделать мастеру – это подключить прибор к электроэнергии.

Второй вариант конструкции – это отдельный датчик, однако при этом закрепленный на корпусе прожектора. В этом случае с монтажом также не наблюдается особых проблем. Подсоединение фиксирующего устройства к прибору освещения выполняется на заводе-производителе. А подключатся вся конструкция как обычный уличный светильник.

Третий случай – это датчик, установленный отдельно в оптимально подобранном к его техническим характеристикам месте. Прибор освещения может находиться в другой зоне. Для того чтобы подсоединить устройства друг к другу и к сети требуется изучить схему подключения датчика движения к прожектору.

Принцип реагирования на движущиеся объекты

Тип реакции на движение зависит от вида детектора и от его основных технических характеристик.

Основой конструкции инфракрасного ДД является оптическая система линз и зеркал, которая реагирует на изменение температуры. Чувствительность датчика напрямую связана с количеством последних. Самые «восприимчивые» модели могут содержать до 28-30 пар. Регулировка устройства позволяет ему реагировать только на людей.

Важно! Принцип действия ультразвукового фиксатора прост: испускаемые импульсы отражаются от объектов, попавших в подконтрольную зону устройства. Изменение их частоты и провоцирует включение прибора с последующим выполнением запрограммированной задачи.

В основе работы СВЧ-датчика лежит явление радиолокации. Ее действие схоже с работой ультразвуковых импульсов, однако «рабочим инструментом» являются сигналы заданной радиочастоты.

При эксплуатации комбинированных устройств можно наблюдать работу от 2-ух до 3-ех принципов фиксирования движения. Такие приборы по праву считаются самыми эффективными, но при этом и самыми дорогими.

Параметры и внешний вид светодиодного прожектора с датчиком

Итак, мне необходимо установить уличный светодиодный прожектор (светильник) с датчиком движения, коробка из-под которого показана на первой фотографии.

Вот параметры прожектора с датчиком типа LL-222:

Параметры прожектора с датчиком LL-222

Инструкция по эксплуатации прожектора с датчиком

Сам прожектор в сборе выглядит вот так:

Светодиодный уличный прожектор LL-222 с датчиком движения_внешний вид

Прожектор – вид сзади

Светодиодный прожектор_крепеж и регулировки

Обратите внимание, крепежная планка (кронштейн) перед монтажом должна быть откручена. В моём случае для этого потребовался ключ М8 и довольно значительное усилие. Пассатижами открутить не удалось.

Устройство датчика движения светодиодного прожектора.

Тут просто публикую фото, поскольку тема эта на сайте раскрыта (см.ссылки в начале статьи).

Разбираем датчик движения

Силовая плата датчика движения

Вот это реле (голубенькое) чаще всего выходит из строя в таком датчике.

Плата управления вид сзади

Силовая плата_вид со стороны пайки

При неправильном подключении (если перепутать выводы) горят дорожки на плате под реле, и само реле…

Полезные советы

Приобретая детектор движения необходимо заранее сформулировать все требования, выдвигаемые к работе данного устройства:

определить контролируемую площадь;
выбрать вид датчика;
найти место монтажа;
установить бюджет.

Также стоит проверить всю документацию, изучить схему сборки и подключения.

Детекторы, соединенные с прожекторами просты в монтаже и отлично подойдут для новичков в установке. В ее процессе не стоит пренебрегать основными правилами безопасности в работе с электропроводкой.

Основные выводы

Датчики движения – один из самых распространенных видов фиксирующих устройств, применяемых в самых разных сферах: от обслуживания до охраны.

Существует несколько видов ДД, чьи функциональные особенности нередко определяют область эксплуатации.
Оптимальным выбором является комбинированный тип устройства.
Способ того, как подключить датчик движения к светодиодному прожектору, по сути один, и он может применяться для всех видов приборов.
Выбирая ДД необходимо учитываться все технические характеристики контролируемой площади, а также факторы внешней среды.
Перед подключением необходимо провести настройку прибора.

Справиться с монтажом и подсоединением датчика к сети и другим устройствам может и непрофессионал.

Схема подключения присутствует в инструкции к прибору. Главное, помнить об основах электротехники и соблюдать правила безопасности.

РазноеСбережения и рост: как работает сложный процент на депозитах и счетах

РазноеКак откалибровать акселерометр?

Как подключить наружный датчик к сигнальному фонарю

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как подключена проводка датчика движения наружного охранного фонаря? Подключение наружного охранного светильника: как заменить наружный светильник на охранный свет, типовые соединения проводки для датчика охранного освещения.

Видео по монтажу домашней электропроводки

Как подключить розетку GFCI

без провода заземления

Проверьте мой канал на YouTube и подпишитесь на мои видео
» Спроси у электрика «
ПРИМЕЧАНИЕ. Список всех моих полезных видео
Отображается в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Светильники наружной безопасности
Электрика Вопрос: Как подключена проводка датчика движения наружной лампы безопасности?

Подключаю 4-жильный кабель к наружному датчику охранного освещения. Фактический свет отдельный и уже подключен.
Новый устанавливаемый датчик — Titan TP140B/TP140W. Четырехжильный кабель выходит из стены и подключается к датчику. Собственно свет, расположенный над ним, подключается отдельно.

Этот вопрос по электричеству поступил от: Роя, домовладельца из Саратоги, штат Нью-Йорк.

Ответ Дейва:
Спасибо за вопрос по электричеству, Рой.

Подключение наружного охранного светильника

Применение: Как подключить наружный охранный светильник.
Уровень мастерства: от среднего до продвинутого. Этот проект электропроводки лучше всего выполнять лицензированным подрядчиком по электротехнике или сертифицированным электриком.
Необходимые инструменты: базовый набор инструментов для электриков, сумка с электрическими инструментами и тестер напряжения, лестница из стекловолокна.
Расчетное время: зависит от личного опыта работы с электропроводкой, количества заменяемых или устанавливаемых ламп и доступа к осветительным приборам.
Меры предосторожности: Определите цепь освещения или источник питания, выключите его и пометьте примечанием, прежде чем приступать к работе с электропроводкой и соединениями осветительных приборов.
Примечание. Установка дополнительной электропроводки для наружного освещения должна выполняться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.

Типовые соединения проводки для светового датчика безопасности

Черный провод
Является ЛИНИЕЙ или питанием входной цепи.
Красный провод
Является НАГРУЗКОЙ или выходной мощностью светильника.
Белый провод
Нейтральный провод, который обычно используется совместно или подключается к осветительному прибору и датчику или детектору.
Зеленый провод или оголенный провод
Заземляющий провод, который соединяется со всеми заземляющими проводами в монтажной коробке или распределительной коробке.

Как заменить наружный светильник на сигнальный фонарь

Замена светильника на сигнальный фонарь
Это распространенный проект, в котором существующий светильник подключается для управления наружным датчиком.
Датчик движения
Датчику требуется питание, и блок датчиков подает питание, управляемое датчиком, на существующую осветительную арматуру.
От заката до рассвета
Светильники с детектором движения для наружного освещения также доступны с функцией «От заката до рассвета», которая обеспечивает два уровня освещения:
Более низкий уровень, когда движение не обнаружено.
Полная яркость при обнаружении движения.
Соединения электропроводки
Электрическая проводка обычно управляется выключателем внутри дома, или полнофункциональные энергосберегающие наружные светильники включаются в сумерках, выключаются на рассвете и включаются на полную яркость при обнаружении движения. Электрическая проводка у осветительного прибора обычно выполняется путем соединения вместе проводов одного цвета, которые обычно бывают черными, белыми и оголенными заземляющими проводами или зелеными заземляющими проводами. Некоторая проводка может отличаться, однако это наиболее распространенный сценарий проводки для светильника на 120 вольт.

Уличный светильник
Эти новые светильники от заката до рассвета являются идеальной заменой существующим уличным светильникам, поскольку они обеспечивают безопасность и экономят энергию.
Управление освещением
Существующий ручной выключатель света можно оставить включенным из-за полностью автоматических функций наружных светильников безопасности от заката до рассвета.

Наслаждайтесь светом безопасности!

Подробнее об установке наружных светильников

Подключение светильника с датчиком движения

Установка светильников с датчиком движения

Установка светильника с датчиком движения
обеспечить безопасность
энергосбережение
, и они могут легко заменить существующее крепление для наружной стены

Установка освещения в доме

Электрические нормы для освещения

Домашний электрический провод

Электрический провод для дома

Полный перечень типов электрических проводов
электрические детали, используемые для домашних проектов
с информацией об электрическом коде служит руководством по выбору.

Вам также может быть полезно:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Идеально подходит для домовладельцев, студентов,
Разнорабочие, разнорабочие и электрики

Включает:
Проводка розеток GFCI
Проводка домашних электрических цепей
Цепи розеток 120 и 240 В
Электропроводка Выключатели освещения
Электропроводка 3-проводная и 4-проводная электрическая плита
Электропроводка 3-проводная и 4-проводная сушильная линия и розетка
Устранение неполадок и ремонт электрической проводки
Способы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!

Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку.

Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.

style=»clear: left»>

Снимите изоляцию проводов, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании.

стиль=»очистить: слева»>

Как подключить датчик движения к существующему источнику света — Производство печатных плат и сборка печатных плат

Есть ли в вашем помещении освещение? Так много людей делают в эти дни со всем внутренним освещением. Но если бы вы осматривали свою собственность, когда выходите на нее, смогли бы вы адекватно увидеть, как садится солнце?

Если нет, у нас есть несколько идей, как это исправить. Один из них — установка или добавление датчика движения в открытый сарай. Он включается автоматически при обнаружении движения и выключается через заданное время. Вы можете подключить и установить его за час, а его стоимость составляет около 50 долларов.

Другим решением является добавление прожекторов с использованием солнечных батарей и освещения только ночью. Эти светильники дороже в установке. Они требуют больших первоначальных вложений денег и времени. Но это может сэкономить вам деньги в долгосрочной перспективе, потому что устранит потребность в электричестве в вашем сарае.

Прежде чем приступить к решению проблемы, подумайте о своем имуществе. Если он обращен на север или юг, солнце должно оставлять достаточно света, когда оно садится. Это поможет вам увидеть, что вы делаете в своем сарае.

Стоимость подключения датчика движения к источникам света При наличии всех доступных вариантов, что в данной ситуации более рентабельно? Датчик освещенности более экономичен, чем солнечные фонари. С ним вы платите только за энергию, используемую для освещения вашего сарая. Кроме того, ни одна из технологий не требует дополнительных вложений.
Стоимость проводки может составлять от 300 до 500 долларов. Однако это зависит от типа используемого материала и стоимости установки. Если вы заменяете старый свет на этот, вы можете запланировать потратить еще больше.
Для установки солнечных фонарей потребуется больше усилий, чем для установки светильника с датчиком движения. Во-первых, вы должны завершить и подключить цепь, которая активирует свет в соответствии с установленным протоколом.
В целом, средняя стоимость этих светильников составляет около 50 долларов США, при условии, что вы покупаете все компоненты. Если их еще нет в вашем сарае под рукой, то добавьте к стоимости установки.
Любой, кто разбирается в электропроводке, может легко установить светильники с датчиками движения.
Преимущества подключения датчика движения к нескольким источникам света Если на вашем участке несколько ангаров, используйте несколько источников света с датчиками движения. Таким образом, когда вы переходите из одного сарая в другой, свет будет соответственно включаться и выключаться.
Безопасность Датчик движения не только сделает ваш сарай более заметным, но и отпугнет нежелательных посетителей. Огни не слишком яркие. Мы можем использовать их после наступления темноты, потому что они включаются только тогда, когда чувствуют движение. Ясность света
Солнечные фонари требуют больших вложений. Таким образом, они не будут такими экономичными или рентабельными, как светильники с датчиком движения. Но дополнительная безопасность и ночное освещение, которые они обеспечивают, того стоят.
Украшение Светильники с датчиком движения лучше всего подходят для наружного освещения. Таким образом, их основная цель дизайна — видимость и функциональность. Однако, если вы хотите украсить сарай солнечными панелями и фонарями, вы тоже можете это сделать. Ваш выбор декора будет зависеть от того, что выглядит хорошо в ваших глазах и что позволяет ваш бюджет.
Энергоэффективность Солнечные фонари будут более энергоэффективными, чем фонари с датчиками движения. Им нужно меньше энергии для работы. Но свет с датчиком движения вообще не использует электричество. Это делает его лучшим выбором для тех, кто хочет избежать каких-либо затрат на освещение в сарае.
Гибкость Мы можем использовать фонари с датчиком движения для освещения вашей собственности ночью, когда солнце не светит. Это нецелесообразно для солнечных лучей. Датчики движения также эффективны в дневное время, если они не используются и нуждаются в замене.
Увлекательный проект «Сделай сам» Установка солнечных фонарей требует больше усилий, чем установка светильника с датчиком движения. Сначала вы должны провести электрические испытания, подключить цепь и установить солнечные панели. Затем можно установить светильники. Однако, если вам нравится делать свои проекты своими руками, это будет для вас развлечением.
Инструменты для установки Для установки светильника с датчиком движения вам понадобятся обычная отвертка, плоскогубцы и кусачки. В зависимости от вашего местоположения вам также может понадобиться устройство, измеряющее интенсивность солнечного света.
Аккумуляторная дрель
В зависимости от типа проволоки, которую вы используете для установки, вам понадобится дрель и достаточное количество насадок, соответствующих материалу.
Шаг за шагом Процесс Светильник с датчиком движения можно закрепить на стене и даже установить на крыше. Вот пошаговый процесс, который поможет вам подключить датчик движения.
1. Подготовка Подключение датчика движения — довольно простой процесс. Для начала соберите все материалы, которые есть под рукой, и расчистите место в сарае, достаточно большое для комфортной работы.
Подготовка жизненно важна по двум причинам:
Во-первых, это избавляет от беспокойства по поводу того, как подключить датчик движения в сарае.
Во-вторых, это означает, что он готов к установке, когда вы закончите все остальное. Вы обнаружите, что это отличный способ начать работу, а также сэкономить время.
Начните с измерения окружности области, где вы поместите свет, чтобы иметь основу, чтобы знать, где работать.
2. Разборка крепления Знание основ всегда полезно при работе над небольшим или средним проектом. Сначала разберите существующий свет, сняв выключатель и блок предохранителей. Затем открутите винты, скрепляющие приспособление, и разделите все остальные компоненты. Они включают в себя стеклянный экран, пластиковое основание и даже монтажные кронштейны.
3. Работа с проводными соединениями При подключении светильника необходимо использовать провод с двойной изоляцией. Этот конкретный провод может передавать ток от датчика движения к вашему сараю и цепи дома.
Электрик использует его в целях безопасности и защиты. Вы также обнаружите, что он чрезвычайно гибкий и с ним легко работать, поскольку он не вызывает нагрева или искр. Вы можете купить провод в любом хозяйственном магазине и использовать одножильный или многожильный провод. Одножильный провод менее громоздкий и с ним легче работать. Если вы предпочитаете многожильный провод, старайтесь не использовать его более чем для двух жил одновременно. Причина этого в том, что чем больше у вас прядей, тем сложнее вам работать с проволоками, так как они очень легко запутываются.
4. Снимите выбивную крышку Выбивная крышка — это первая металлическая деталь, которую необходимо снять, чтобы получить прямой доступ к цепи. Выбивная крышка представляет собой диск, который удерживает провода в порядке и помогает защитить их от любых повреждений. Снимите заглушку с отверстия в гнезде, открутив ее винты, так как она легко снимается.
5. Установите резиновую шайбу Резиновая шайба необходима для подключения светильника датчика движения. При работе с проводами вы обнаружите, что вам нужно будет держать их на месте. Резиновые шайбы действуют как буфер, так что вы можете легко продеть провод через отверстия вашего сарая.
6. Установка датчика Это, вероятно, самая сложная часть всего процесса. Вам нужно будет установить датчик на постоянной основе в месте по вашему выбору. На пластиковой поверхности, которая идет в комплекте с вашим светильником, вы найдете конкретные инструкции по этому поводу. Однако наиболее простым и удобным для большинства людей является настенное крепление.
7. Подготовка проводов Следующим шагом является подготовка проводов для следующего процесса. Вы можете разделить свои провода на более мелкие группы в зависимости от их использования и места. Ваши провода либо запитают свет датчика движения, либо запитают ваш сарай. Лучше всего это сделать, обмотав каждую группу лентой или термоусадочной трубкой. Затем пометьте их, чтобы вы могли легко отследить их, если они спрятаны. Этот шаг немного сложен, поэтому рекомендуется обратиться к профессионалу из RayMing PCB & Assembly если вы не знаете, что делать. Обратите внимание на провода. Их цвета должны быть одинаковыми для каждой группы.
8. Черные провода Черные провода соединяют светильник с датчиком движения с электрической цепью дома. Они также будут источником питания для ваших огней. Вы должны убедиться, что вы не подвергаете эти провода воздействию дождя или солнца. Они довольно хрупкие и могут быть повреждены, если вы подвергнете их воздействию этих элементов.
9. Белые провода Белые провода относятся к источнику питания вашего сарая. Эти провода обычно желтого или оранжевого цвета. Опять же, вам придется замаскировать их лентой и термоусадочной трубкой, чтобы скрыть их.
10. Провода заземления Провода заземления обычно зеленые или неизолированные. Они передают сигнал от цепи к вашему сараю. Заземляющий провод — отличное место для начала работы с реле давления. У них есть провод, который соединяет их с землей. Однако сначала вы должны проверить свой местный автоматический выключатель. Убедитесь, что это правильно, прежде чем предпринимать какие-либо действия.
11. Красный провод Красный провод является наиболее важным в любой системе освещения с датчиком движения. Горячий провод переносит ток от датчика движения к вашему сараю. С другой стороны, если у вас есть наружный датчик движения, он будет работать от вашего гаража до сарая. Обратите внимание, что вам нужно подключить этот провод к источнику питания и земле или через осветительную арматуру, имеющую заземление.
12. Соберите все обратно После того, как вы закончили работу с проводами и разместили их так, чтобы их было легко проследить, пришло время собрать все обратно. В целях безопасности рекомендуется проверить датчик движения, подключив его к автоматическому выключателю. Если он не работает должным образом, возможно, вы отсоединили провод или нуждаетесь в корректирующем обслуживании.
13. Заключительные шаги Последний шаг — проверить все ваши фонари и убедиться, что они работают правильно. Настало время протестировать датчик движения. Если все пойдет по плану, то вы сможете воспользоваться преимуществами работы с датчиком движения в сарае или гараже. Вам будет крайне удобно на ней работать, а также поможет забыть о других неприятностях на долгое время. Кроме того, вы обнаружите, что эти фонари являются отличным источником развлечения и радости при использовании их после наступления темноты.
Распространенные проблемы Если вы решите подключить выключатель света с датчиком движения, а также ваши источники света в одну цепь, вам следует принять во внимание следующее:
Вы должны подключить датчик движения параллельно с цепи силовые провода.
Установка заземляющего провода необходима для обеспечения бесперебойной работы проводки датчика движения. Если этого не сделать, будут проблемы с фарами.
1. Несогласованное переключение При использовании и включении или выключении датчика движения датчик активируется при наличии движения. Поэтому единственная проблема в том, что некоторые люди могут не ответить.
Это может быть связано с грязью или любым количеством пыли в проводке. Вы можете исправить это, используя инструменты для обрезки проводов и осторожно разрезая каждый провод. Затем вы можете использовать острогубцы, чтобы соединить эти провода.
Соединение двух или более может привести к путанице, так как они разного цвета. Поэтому вы должны подключить их в соответствии с цветовым кодом. Если это невозможно, попробуйте с помощью омметра определить, какой провод находится под напряжением, а какой нет. Это поможет вам правильно закончить работу.
Если есть какие-либо проблемы с этим переключателем, вы можете использовать вольтметр для правильного подключения. Вы также можете проверить наличие ослабленных проводов, которые могут вызвать проблемы в долгосрочной перспективе.
2. Датчики загораются, даже если нет движения Бывают случаи, когда датчик движения загорается, даже когда на земле или в области под ней нет движения. Вы можете считать это нормальной ситуацией, но есть кое-что, над чем вам следует поработать.
Существуют различные причины, по которым свет загорается даже при отсутствии движения. Например, грязь могла попасть в переключатель и активировать его всякий раз, когда что-то движется. Однако это может быть не единственная проблема.
Другая возможность заключается в том, что проводка ваших переключателей не соответствует параметрам других ваших цепей. К сожалению, это распространенная ошибка многих людей, и ее исправление будет стоить вам денег.
Последняя возможность заключается в том, что некоторые типы ламп химически чувствительны. Это означает, что всякий раз, когда в вашей проводке есть какое-то количество пыли, свет также может включаться или выключаться.
Решение состоит в том, чтобы убедиться, что ваши светильники чистые и не содержат пыли, чтобы обеспечить их правильную работу.
3. Использование небольшого источника света с большим датчиком Другая распространенная ошибка, которую допускают многие люди при работе с датчиками движения, заключается в использовании большого датчика для небольшого количества света. Вы должны позаботиться о том, чтобы не возлагать слишком большую нагрузку на освещение. В противном случае вы можете столкнуться с проблемами в будущем.
Чтобы решить эту проблему, вы можете разместить два светильника рядом друг с другом и сделать один из них основным. Это гарантирует, что у вас будет больше места для датчика.
4. Плохое техническое обслуживание Еще одна распространенная ошибка, которую совершают люди, — это игнорирование технического обслуживания светильников с датчиками движения. Это может стать огромной проблемой в долгосрочной перспективе. Вы можете обнаружить, что тратите на свет больше денег, чем следовало бы.
Датчики движения с наиболее чувствительными диапазонами довольно дороги. Но вы потратите меньше, если будете поддерживать их в рабочем состоянии.
Лучшее, что вы можете сделать, это проверять свои фары каждые несколько дней. Это гарантирует, что никакая пыль или что-либо еще не блокирует правильную работу датчика.
5. Перебои в электроснабжении При работе с датчиком движения свет внезапно перестает работать. Это связано с тем, что питание цепи может иметь перебои. Вы можете проверить это, включив свет и посмотрев, работают ли они.
Решение этой проблемы — попытаться выключить определенные источники света. Затем они запускают их снова, чтобы найти, где возникла проблема.
Если вы используете микрорельеф, вы также можете попробовать заклеить светодиоды лентой, чтобы свет не выходил наружу и не активировал ваш свет.
6. Неправильное размещение После установки датчика движения убедитесь, что он находится в правильном месте. Например, если вы разместите свой светильник на потолке, он не будет работать должным образом.
Вы можете проверить это, поместив выключатель света с датчиком движения на землю и проверив, работает ли он. Если это так, возможно, вы выбрали неудачное место для переключателя датчика движения.
Как проверить датчик движения Знание того, как проверить датчик движения, необходимо по нескольким причинам. К ним относятся:
Отличным способом проверки датчика движения является использование мультиметра или омметра. Это даст вам необходимые показания, но также поможет определить, что вызывает проблемы.
Первым шагом в тестировании ваших светильников будет определение их местоположения в доме, а затем проверка их оттуда. Это гарантирует, что вы знаете, что происходит, даже если вы не можете добраться до фактического света самостоятельно.
Вы также можете коснуться сенсора или удерживать его и проверить, работает ли он. Это поможет определить, правильно ли работает датчик движения.
Одним из недостатков этого метода является то, что когда перед источниками света ничего не движется, они могут постоянно включаться и выключаться. Это может быть проблемой, если вы используете их в качестве системы безопасности.
Также следует убедиться, что фонари ничего не блокируют и работают правильно. Нет смысла покупать выключатель света, который не работает, иначе вы можете потратить деньги впустую.
Какой уличный светильник с датчиком движения лучше всего Их много, но вот наш список лучших:
1. Солнечный датчик движения Brinks BML-10 Этот сигнальный фонарь является первым в нашем списке, поскольку он обеспечивает оптимальную производительность и высочайшее качество для пользователей. Он также имеет несколько функций, которые выделяют его из толпы. Например, он предварительно подключен, и вам не нужно подключать его самостоятельно.
Его также очень легко установить, так как вам нужно прикрепить его к дому, а затем подключить к сети. На другом конце провода есть еще один фонарь, который вам нужно вкрутить в землю. Но это гарантирует отсутствие болтающейся проводки. Вы также должны положить на него небольшой груз при установке снаружи, чтобы предотвратить повреждение.
Передовая технология обеспечивает максимальную эффективность и качество.
2. Уличный светодиодный светильник с датчиком движения на солнечной энергии Этот очень гладкий светильник занимает второе место в нашем списке, потому что он доставит вам удовольствие в ночное время. Он поставляется с усовершенствованной конструкцией датчика движения и простым в использовании интерфейсом. Он также имеет стильный и современный внешний вид, чтобы хорошо выглядеть после установки. Вы можете использовать это в своем саду или на крыльце без каких-либо проблем.
Срок службы этого светильника исключительный, поскольку он может противостоять погодным условиям, ударам и нагрузкам. Он также оснащен высококачественной светодиодной лампой, которая обеспечивает более 50 000 часов использования.
Это светильник с датчиком движения, о покупке которого вы не пожалеете, потому что он прочный, надежный и очень простой в использовании.
3. Наружные солнечные фонари, активируемые движением, которые работают даже ночью Это еще один отличный вариант, когда речь идет о светильниках с датчиком движения. Они очень надежны. Оригинальный может противостоять стихийным бедствиям, таким как наводнения, сильные ветры и экстремальные температуры.

Поставляется с беспроводным уличным солнечным фонарем, работающим от солнечной энергии. Он также имеет датчик движения для автоматического управления. Лучшее в этом продукте то, что он не требует никакой проводки.
Фонари могут ярко светить даже ночью, поэтому вы можете использовать их для своих систем безопасности даже после захода солнца.
