Концевые выключатели это: виды, устройство и принцип работы

Виды концевых выключателей

Автоматическое управление электрооборудованием применяется в промышленности, быту, конструкции автомобилей. Для реализации задачи используются различные технические средства. Зачастую в роли переключающего устройства выступают концевые выключатели. Изделия отвечают за включение и выключение, в том числе связанные с защитой механизмов и взаимодействующих с ними людей.

Концевой выключатель – это электромеханическое изделие, размыкающее и замыкающее рабочую цепь при определенных условиях, например, при заданном положении управляемого устройства. Концевой выключатель выполняет практически те же самые функции, что и простой выключатель, только для его срабатывания не требуется нажатия на кнопку.

TDM

Артикул: SQ0732-0003

afbf5196-d150-4316-9c8a-a76b304eca8c

Выключатель концевой ВПК-2110Б-У2 10А 660В IP67 SQ0732-0003

Texenergo

Артикул: te00000948

f32a2f60-f3a1-409c-be0f-caf6a4766c5a

Выключатель концевой путевой ВПК-2111-БУ2 10А 1з+1р IP65 te00000948

ИЭК

Артикул: KV-1-300-1

4aa05f4f-8717-4e99-b495-8eb9f88e2689

ВК-300-БР-11-67У2-21, IP67, IEK KV-1-300-1

TDM

Артикул: SQ0732-0028

f9b9703d-59d8-4bf5-bdcc-358c0e18dc4f

Выключатель концевой ВККН-2110М11-У2 5А 1з+1р IP65 SQ0732-0028

КЭАЗ

Артикул: 151296

c7492dcb-5ae4-45fb-bc85-8d1b6288da4d

ВП15К21А-221-54У2. 3 151296

Конструкция концевого выключателя

В основе конструкции концевого выключателя – контактная часть, включающая замыкающие и размыкающие контакты. Подвижная часть, отсутствующая у бесконтактных моделей, отвечает за воздействие на контактную группу. Внутренние детали устройства заключены в прочный корпус. Для его изготовления применяются как диэлектрики, так и токопроводящие материалы. Как правило, для этой цели используются металлические сплавы и специальный пластик. Индикаторы питания и срабатывания также могут быть элементами конструкции. Устройство концевого выключателя разнится в зависимости от их вида.

Виды концевых выключателей

Концевые выключатели различаются по способу взаимодействия с управляемым оборудованием. Так, для срабатывания механических моделей нужно непосредственное давление на рычаг или колесико, а для бесконтактных достаточно, например, взаимодействия с магнитным полем.

В механических концевых выключателях к размыканию или замыканию контактов приводит физическое воздействие на особые части конструкции — ролики, кнопки, рычажки или поплавки. После изменения положения контактов концевик направляет на механизм управляющий или предупредительный сигнал. Помимо механических изделий стандартных размеров, встречаются микровыключатели. Основываясь на том же принципе работы, такие устройства имеют небольшие габариты. Они рассчитаны на малые токи, рабочий ход также небольшой. Чтобы его увеличить, применяется конструкция с использованием дополнительного рычага и ролика. В любом случае, миниатюрные изделия требуют особенно тщательной настройки.

Бесконтактные концевики – это усовершенствованная версия механических прародителей. В конструкции нет движущихся частей, но есть чувствительный элемент и анализатор сигнала. В основе лежит специальный транзисторный ключ. Поскольку трения и движения деталей нет, надежность устройств высока. Изделия данного вида делятся на несколько подвидов.

Индуктивные выключатели отвечают на приближение и отдаление объекта. Входящая в конструкцию катушка индуктивности взаимодействует с материалом, изменяющим ее магнитное поле, при этом происходит активация датчика.

Емкостные концевики реагируют на определенные предметы, проводящие ток или обладающие диэлектрическими свойствами. Чем ближе объект к устройству, тем выше емкость конденсатора и больше амплитуда колебаний, вырабатываемых генератором. Как только показатели достигают заданного значения, выключатель срабатывает. По сравнению с индуктивными моделями, емкостные менее чувствительны к внешним воздействиям. Они не реагируют на влажность воздуха и изменение плотности.

Кварцевые излучатели ультразвуковых концевых выключателей создают импульсные волны, которые меняются при движении объектов в радиусе действия концевиков. Зафиксировав изменения, устройство подает на оборудование сигнал.

Магнитные модели оснащены ферромагнитными контактами, меняющими свое положение под воздействием постоянного магнитного поля. Внутренние части герконов помещают в стеклянный или пластиковый корпус. Благодаря простоте устройства, магнитные выключатели имеют компактные размеры.

Функционирование оптических концевых выключателей основано на прерывании светового луча объектами, попадающим в зону действия. Кроме того, устройства способны реагировать на отраженный свет. Оптические модели обладают большим радиусом действия – до 150 метров.

Сфера применения концевых выключателей

Концевые выключатели активно используются в быту и промышленности. Малые размеры микровыключателей позволяют применять их в бытовых приборах и электронике. На основе бесконтактных моделей создают датчики уровня. Они реагируют на наполнение емкостей жидкостями и сыпучими продуктами, прекращая их подачу. По выполняемой функции концевики делятся на защитные и функциональные.

Защитные устройства предохраняют управляемое оборудование от повреждения, а также обеспечивают безопасность использующих его людей. Так, в лифтах и подъемниках выключатели препятствуют движению, пока двери не закроются.

Функциональные концевики отвечают за регулярное включение и выключение оборудования.

Например, они могут зажигать свет при открывании двери. Кстати, именно так работает освещение в холодильниках.

Концевые выключатели. Виды и устройство. Работа и применение

Для ограничения движения разных агрегатов и механизмов применяются концевые выключатели. Электрики их еще могут называть концевиками, либо конечниками. К этим устройствам предъявляются требования по их надежности, долговечности и безопасности при работе.

Имеется много разных видов концевиков, разделяющихся по принципу действия и особенностям. В каждый вид могут входить дополнительные виды. Это зависит от места применения устройства. рассмотрим подробнее особенности каждого вида.

Механические

Такой тип концевиков популярен на производстве, а также в бытовом применении. Выключатели бывают в виде кнопки, ролика, поплавкового, либо рычажного типа. Наглядным примером применения конечников является домовой лифт. В его конструкции имеется много конечных выключателей: в виде датчика наименьшей и наибольшей высоты перемещения лифта, подача сигнала на открывание дверей, датчик обрыва каната и многие другие.

В квартире многие домашние мастера устанавливают концевые выключатели в виде микровыключателей на двери, чтобы при ее открытии включалось освещение в комнате.

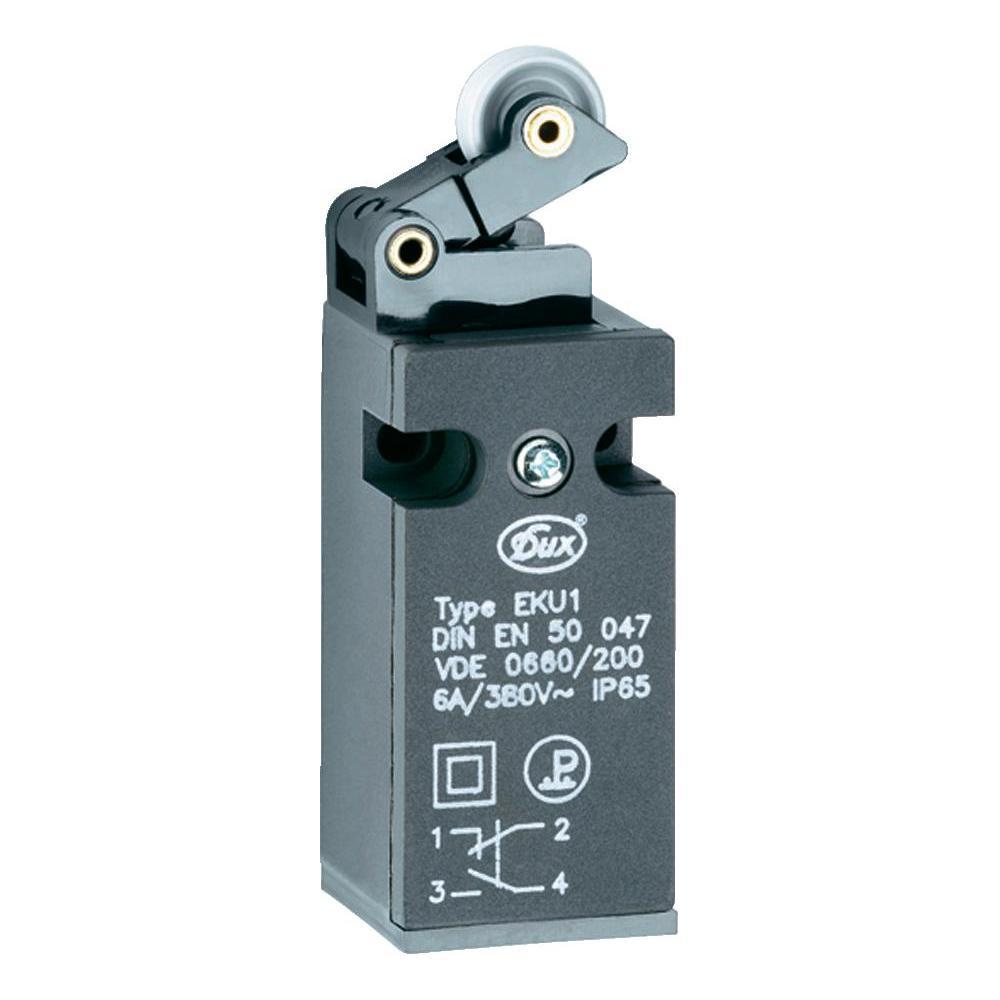

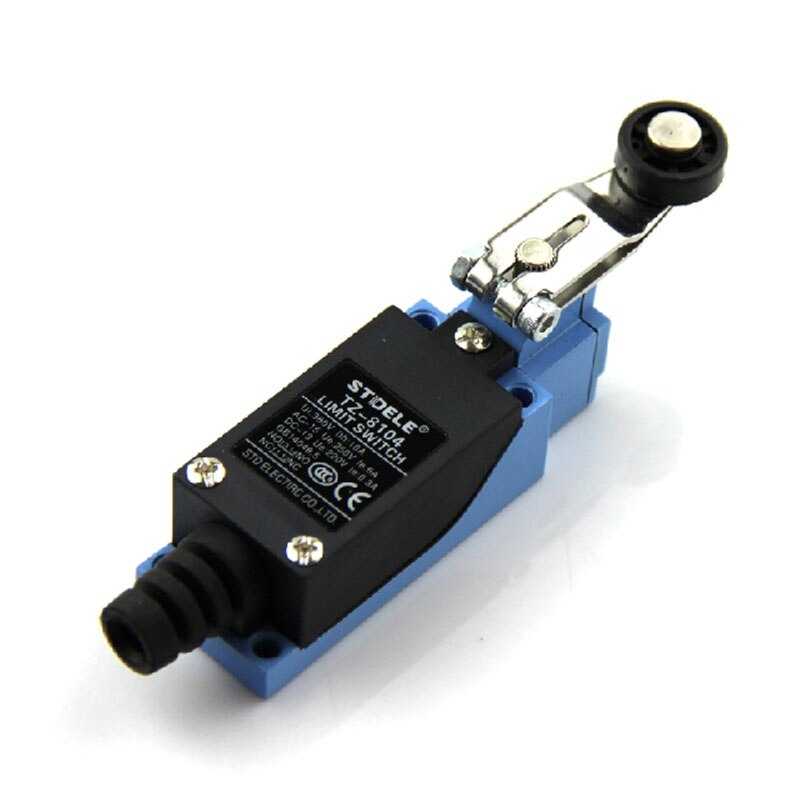

Выключатель кнопочный или с колесом

Включает в себя корпус, содержащий электрические контакты, которые могут быть как размыкающими, так и замыкающими. За корпусом установлена кнопка или ролик. Это зависит от способа функционирования.

Нередко на корпусах концевиков изображают схему подключения с номерами контактов. Рассмотрим принцип действия концевого выключателя на примере устройства, оснащенного роликом.

Движущийся механизм сталкивается с колесиком, которое толкает стержень вниз. В итоге контакты размыкаются, тем самым обесточивают электрическую сеть, которая была к ним подключена. Можно сказать, что конечник не дает дальше двигаться механизму, либо подключает какое-либо устройство или сигнализацию.

При монтаже концевика необходимо соблюдать особую точность. В противном случае механизм может не дойти до ролика, либо наоборот, зайдет на ролик слишком сильно, что приведет к поломке механизма конечного выключателя.

Надо сказать, что одинарные концевики уже практически не встречаются. В основном они выполнены в виде блока контактов в одном корпусе. В нашем рассматриваемом случае видно, что имеются нормально замкнутые и нормально разомкнутые контакты, работающие парами. Такой вариант исполнения удобен, и является универсальным, так как подключаться можно к любой паре контактов, в зависимости от схемы работы. Не нужно искать специальную конструкцию.

Иногда необходим именно выключатель с двумя парами контактов, когда нужно выключить механизм и включить, например, обратный ход.

Микровыключатели

Такие миниатюрные концевые выключатели являются своеобразным подвидом конечников, которые применяются в электронике, бытовых устройствах. Они имеют маленькие размеры. По сути дела, это такие же концевые выключатели, однако они имеют свои отличительные особенности. При малых габаритах, ход рабочей части очень незначительный. Поэтому требуется точная настройка при его монтаже. При невозможности настройки микровыключателя с малым ходом, используют  выключатели с промежуточным звеном (роликом). Это дает возможность увеличить ход стержня и выполнить необходимую настройку концевого выключателя.

Бесконтактные концевые выключатели

Этот вид концевиков стал популярным в промышленном производстве. На основе емкостных выключателей производятся различные датчики уровня в дозаторах (для проверки уровня жидкостей, сыпучих материалов и т.д.). При наполнении жидкостью какой-либо емкости, концевой выключатель, расположенный в емкости, в определенное время остановит ее наполнение.

В торговой сети представлен широкий выбор концевиков бесконтактного вида, поэтому сделать выбор устройства можно для любых видов конструкций. Перед приобретением целесообразно получить консультацию специалиста, чтобы не ошибиться в выборе определенной модели выключателя.

Герконы

Это вид конечных выключателей, которые реагируют на магнитное поле. Устройство геркона состоит из нескольких пар контактов, выполненных из ферромагнитного материала.

Действие контактов внутри геркона происходит при приближении к нему магнита. Достоинством такой конструкции является отсутствие механического контакта. Это в значительной степени повышает его срок службы. Во время монтажа таких концевиков особое внимание необходимо обратить на наличие магнита, так как на другой материал это устройство реагировать не будет.

Область применения герконов очень разнообразна. Геркон выступает в качестве микровыключателя, который легко установить в любое место. Его подключают в различные сигнализации, на двери. При закрытой двери магнитное поле действует на геркон, и цепь остается замкнутой. При открытии двери магнит перемещается от геркона, контакт размыкается и подключает сигнализацию, либо другое устройство.

Индуктивные выключатели

Такие концевые выключатели также не являются отдельным устройством, а выступают в виде блока нескольких пар контактов в одном корпусе. Они монтируются разными способами: клеем, болтами, гайками. Их размеры колеблются в широких пределах. На такие концевые выключатели необходимо подавать напряжение. Они используются в виде ограничителей движения разных агрегатов и механизмов.

Индуктивный вид концевиков используется в системах безопасности, так как такие выключатели реагируют как на вес металла, так и на его движение. Индуктивные выключатели применяются в штоках в качестве ограничителя хода, в механизмах защитных кожухов безопасности. Их отличительным достоинством является неприхотливость к загрязнениям, поэтому их используют в технологических процессах промышленного производства.

Индуктивные модели по своей конструкции могут заменить механические виды концевиков. Они удобны в использовании, так как для их срабатывания нет необходимости непосредственного прикосновения. В его конструкции имеется катушка индуктивности, которая реагирует на металл. Поэтому не требуется установка магнита.

Оптические сенсоры

Бесконтактные концевые выключатели снабжаются оптическими сенсорными датчиками.

Поэтому такие устройства широко применяются в областях, где нужна особая точность. Оптические выключатели применяются для регулировки хода движущихся частей, в автоматических системах открывания ворот. Они срабатывают в конце хода движения створок ворот, либо при появлении посторонних предметов перед движущейся створкой.

Оптические концевики работают по нескольким принципам, разделяются на типы. Отражающие датчики излучают и принимают свет, отраженный от предмета, расположенный в зоне датчика. При улавливании энергии света, на выходе появляется определенный логический уровень. Дистанция от объекта до датчика зависит от габаритов предмета, качества поверхности, цвета и т.д.

Приемник и излучатель находятся в одном корпусе.

Отражающие возвращатели цвета принимают и излучают цвет, отраженный от особого отражателя. Если луч пересекается объектом, то выдается сигнал управления. Дальность действия такого концевого выключателя зависит от окружающей среды, ее пропускания света.

Сквозные датчики имеют отдельно приемник и источник света, находящиеся напротив друг друга. Предмет, который попал в зону луча света, прерывает свет, тем самым изменяет логический уровень выхода.

Стеновые оптические датчики состоят из инфракрасного диода и кремниевого фотоэлемента, которые находятся на пересекающихся оптических осях в темном корпусе, изготовленном из термостойкой пластмассы.

Детектор реагирует на излучение от инфракрасного диода во время прохождения объекта в его поле действия.

Емкостные выключатели

Такой вид выключателей применяется в качестве концевых выключателей. Емкостные датчики выявляют проводящие ток и непроводящие материалы, которые находятся в жидком, порошкообразном или твердом состоянии. Датчик срабатывает при расположении материала друг возле друга на настроенном расстоянии.

Емкостные выключатели включают в себя основные части:

• Генератор, который создает электрическое поле для воздействия на объект.
• Демодулятор, который преобразует амплитуду ВЧ колебаний в изменение напряжения.
• Триггер – обеспечивает определенную величину сигнала, значения гистерезиса, и переключения.
• Усилитель – повышает сигнал входа до определенного значения.
• Светодиодный индикатор – выдает состояние положения выключателя, дает возможность контролировать работу и настройку.
• Компаунд – обеспечивает определенную защиту от посторонних частиц и влаги.
• Корпус – служит для установки выключателя, предохраняет все внутренние элементы от механических повреждений, изготавливается из латуни, либо пластмассы. В комплекте с корпусом прикладываются метизные детали

Принцип действия емкостных концевиков заключается в следующем. Активная поверхность выключателя состоит из 2-х металлических электродов. Их можно считать пластинами конденсатора. Электроды находятся в цепи обратной связи ВЧ генератора, который настроен так, что когда объекта нет возле активной поверхности, он не работает. При появлении возле активной поверхности объекта, возникает электрическое поле, тем самым, изменяя емкость обратной связи. При этом генератор вырабатывает колебания. Их амплитуда становится больше, когда объект приближается к поверхности.

Емкостные концевые выключатели реагируют на токопроводящие объекты и на диэлектрики. Список разнообразных объектов, на которые реагирует емкостный выключатель, определяется сферой его применения.

Похожие темы:

• Кнопки управления. Виды и устройство. Обозначения и применение
• Разъединители. Устройство и принцип действия. Особенности применения
• Тензометрические датчики (Тензодатчики). Виды и работа. Устройство
• Герконы. Виды и устройство. Особенности и работа. Применение
• Переключатели электрические. Виды. Устройство. Работа. Применение

Объяснение концевого выключателя

— что это такое, как он работает и как он используется в производстве

Какова функция концевого выключателя?

Концевой выключатель представляет собой электромеханическое устройство, используемое для отправки электрического сигнала на основе физического взаимодействия . Концевые выключатели используются для обнаружения объектов, что позволяет системе предпринимать необходимые действия.

Концевые выключатели можно найти в ряде бытовых устройств:

• Они используются в микроволновых печах для проверки того, закрыта ли дверца, прежде чем будет разрешена работа.
• Используются в лифтах для оповещения системы о том, что кабина достигла нужного этажа.
• Концевые выключатели используются в крышках стиральных машин для разрешения запуска цикла стирки.

Концевые выключатели в производстве

В производстве используется бесчисленное количество концевых выключателей. Они используются в качестве устройств управления и устройств безопасности для машин и персонала . Во всех случаях концевые выключатели посылают цифровой сигнал в систему управления. На основе аппаратного и программного обеспечения, привязанного к указанным коммутаторам, система способна предпринимать соответствующие действия.

Почему важен концевой выключатель?

Концевые выключатели — это недорогой способ создания связи между физическим и электрическим доменами. Они были разработаны несколько десятков лет назад, и их массовое использование значительно снизило их стоимость для конечного пользователя. Таким образом, они играют важную роль в производстве благодаря своей простоте и низкой стоимости.

Примеры использования концевых выключателей

1. Обнаружение и подсчет продукта — Когда продукт нажимает на концевой выключатель, в систему управления отправляется сигнал. С помощью простой ступенчатой ​​логики ПЛК пользователь может подсчитать, сколько раз продукт проходит мимо концевого выключателя, и отобразить показания счетчика для оператора.

Концевой выключатель — Обнаружение коробки на конвейере Пример

2. Безопасность персонала — Концевой выключатель можно использовать для обнаружения открытия защитного ограждения, которое останавливает и обесточивает машину. Если ограждение открывается во время работы, машина останавливается. Если ограждение открывается, когда машина остановлена, концевой выключатель предотвращает запуск машины. В обоих случаях концевой выключатель используется для защиты оператора от потенциального вреда.
3. Безопасность машины — Концевой выключатель можно использовать для защиты оборудования от непреднамеренного повреждения. Это включает в себя компоненты, которые являются частью переналадки (инструменты на конце рычага), компоненты, которые могут изнашиваться со временем (моторная муфта), и компоненты, которые могут повредить другие в случае их отказа (шестерни, валы и т. д.).

Работа концевого выключателя

Как обсуждалось выше, концевой выключатель используется для преобразования изменения механического состояния в электрический сигнал. Как устройство на самом деле достигает этого?

Концевой выключатель — простое устройство. Рычаг используется для замыкания контакта в переключателе . Когда контакт замкнут, он пропускает электрический сигнал. Механическое действие аналогично выключателю света. Однако добавлена ​​пружина, возвращающая концевой выключатель в исходное положение.

Важнейшим параметром концевого выключателя является точка, в которой он замыкает внутренний контакт. Этот параметр зависит от типа переключателя и марки . Важно проверить таблицу данных, чтобы подтвердить эту позицию. Это повлияет на конструкцию системы, в которой будет использоваться концевой выключатель.

Концевой выключатель — Конфигурации электрических сигналов

Как обсуждалось ранее, как только привод перемещается на определенное расстояние, включается переключатель. В этот момент ему необходимо передать сигнал на электрическое устройство, которым может быть программируемый логический контроллер (ПЛК), реле, схема управления или дополнительный концевой выключатель. Концевой выключатель похож на реле в том смысле, что его можно приобрести в одной из следующих конфигураций:

• Нормально открытый | Переключатель пропускает ток после срабатывания. В состоянии покоя ток через ключ не проходит.
• Нормально закрытый | Переключатель остановит ток после его срабатывания. В состоянии покоя ток будет течь свободно.
• Комбинация из двух | Переключатель предоставляет набор контактов, которые можно использовать в нормально разомкнутых (НО) и нормально замкнутых (НЗ) цепях.

Для любой конфигурации необходимо указать аргумент. Однако, когда дело доходит до концевых выключателей, используемых в целях безопасности, всегда рекомендуется, чтобы ток циркулировал в «состоянии покоя». Это важно, так как при возникновении проблемы в цепи должен срабатывать предохранитель. Если он отключен от питания в «состоянии покоя», цепь может не предотвратить травму или повреждение.

Концевой выключатель — Реальные области применения и техническое описание

В этом разделе мы рассмотрим конфигурации концевого выключателя общего назначения Allen Bradley 801. Ниже вы найдете «Расположение контактов», предоставленное производителем. Рассмотрим подробно каждую секцию

Секция 1

A — символ нормально разомкнутого (НО) концевого выключателя.

B — символ нормально замкнутого (НЗ) концевого выключателя.

AC — Номинальные значения переменного тока для концевых выключателей легкого режима работы при различных уровнях напряжения. Важно помнить, что, хотя в вашем приложении может потребоваться переключатель для работы в цепи 24 В постоянного тока, его можно использовать в различных отраслях, в которых стандарты уровня напряжения различаются.

DC — Номинальные значения постоянного тока для концевых выключателей легкого режима.

Секция 2

C — Набор нормально разомкнутых (НО) и нормально замкнутых (НЗ) контактов на одном концевом выключателе.

H — Двойной нормально разомкнутый (НО) и нормально замкнутый (НЗ) набор контактов на одном концевом выключателе.

N — Двойной нормально разомкнутый (НО) набор контактов на одном концевом выключателе.

O — Двойной нормально замкнутый (НЗ) набор контактов на одном концевом выключателе.

Раздел 3 — двухпозиционный концевой выключатель

В первом примере концевого выключателя, который мы рассмотрели, было единственное положение, в котором выключатель запускал сигнал. В этом случае есть две точки, в которых сигналы будут разными. Эти сигналы могут быть получены с помощью дискретной логики, но чаще всего это делается с помощью ПЛК. Программист ПЛК может использовать такой концевой выключатель для определения разницы между частичным и полным замыканием концевого выключателя.

Положение рычага = ВЫКЛ

• Контакт 1 = Замкнут
• Контакт 2 = Разомкнут

Положение рычага = Частично Замкнут

• Контакт 1 = Разомкнут
• Контакт 2 = Разомкнут
9 0017

Положение рычага = Полностью закрыто

• Контакт 1 = Разомкнут
• Контакт 2 = Замкнут

Секция 3 — Нормально Разомкнутый (Н.

О.) Дифференциальный концевой выключатель положения

До сих пор мы говорили о концевых выключателях, которые срабатывают одинаково в ту или иную сторону. Это относится к большинству концевых выключателей общего назначения. Однако можно определить, был ли переключатель нажат тем или иным образом, с помощью блокировки, присутствующей в концевом выключателе дифференциального положения. Операция будет следующей.

Положение рычага = ВЫКЛ.

• Контакт 1 = разомкнут
• Контакт 2 = разомкнут

Положение рычага = замкнут слева

• Контакт 1 = разомкнут
• Контакт 2 = замкнут

Положение рычага = Закрыт вправо

• Контакт 1 = Замкнут
• Контакт 2 = Разомкнут ) вариация предыдущий переключатель будет работать следующим образом. Отличие только в состоянии контактов в положении «Выкл.».

  Положение рычага = ВЫКЛ

  • Контакт 1 = Замкнут
  • Контакт 2 = Замкнут

  Положение рычага = Замкнут влево

  900 10
• Контакт 1 = разомкнут
• Контакт 2 = замкнут

Положение рычага = Закрыт вправо

• Контакт 1 = Замкнут
• Контакт 2 = Разомкнут

Секция 5 — Двойной нормально замкнутый (НЗ) и нормально разомкнутый (НО) дифференциальный концевой выключатель положения

Этот вариант концевого выключателя имеет четыре контакта. Два из этих контактов могут использоваться как нормально разомкнутые (НО) соединения, а два других — как нормально замкнутые (НЗ).

Секция 6

Номинальный ток для концевых выключателей для обычного режима работы. Обратите внимание, что эти номинальные значения выше, чем приведенные в Разделе 1.

Концевые выключатели – другие типы и области применения

Концевые выключатели, используемые в производстве, рассчитаны на сотни тысяч циклов. Тем не менее, существуют различные варианты этого устройства, которые не так надежны для других повседневных приложений.

Концевые выключатели в лифтовых системах

Лифтовые системы обычно требуют концевых выключателей для различных целей в соответствии со строительными нормами. Они используются для определения положения, безопасности и рабочего состояния лифта. Типы, используемые в этом приложении, рассчитаны на еще большее количество циклов, поскольку они постоянно испытывают движение привода в течение всего срока службы системы.

Концевые выключатели в бытовых системах

Концевые выключатели используются в бытовой технике: холодильниках, чайниках, миксерах, стиральных машинах, сушилках и т.д. Концевые выключатели в этих приборах принципиально одинаковы, но отличаются надежностью. Другими словами, они работают одинаково, но могут выйти из строя намного быстрее, чем их производственные аналоги.

Как узнать, что мой концевой выключатель неисправен?

С помощью простого омметра или цифрового мультиметра (DMM) можно определить, неисправен ли концевой выключатель. Отключите концевой выключатель от системы и подключите провода омметра к каждой клемме. Если концевой выключатель нормально разомкнут (НО), сопротивление должно быть очень высоким. Если он нормально замкнут (NC), сопротивление должно быть близко к нулю. Переведите концевой выключатель в активное положение и измерьте сопротивление. В данном случае должно быть наоборот. Если переход не происходит, концевой выключатель неисправен.

Заключение по концевым выключателям

Концевые выключатели используются в самых разных областях производства, а также в нашей повседневной жизни. Концевой выключатель является одним из самых основных механических/электронных компонентов на производстве. Они используются для обнаружения объектов и обеспечения безопасности машины/персонала. Концевой выключатель посылает сигнал в цепь управления, как только он находится в определенном положении. Хотя функция проста, существует широкий спектр разновидностей таких переключателей, чтобы обеспечить гибкость для конечного пользователя. В реальном примере мы рассмотрели техническое описание, в котором указаны несколько функций концевых выключателей Allen Bradley общего назначения.


Руководство по концевым выключателям

Морин ВанДайк | 8 марта 2022 г.

MagneLink разрабатывает и производит магнитные выключатели для заказчиков из самых разных отраслей. Мы специализируемся

Нажмите, чтобы развернуть

в разработке специально разработанных магнитных переключателей, разработанных для удовлетворения конкретных требований применения. Наш широкий выбор переключателей включает в себя высокоэффективные магнитные концевые выключатели различных конструкций и конфигураций.

Что такое традиционный концевой выключатель?

Концевой выключатель — это автоматический сенсорный узел, требующий прямого физического контакта для определения положения объекта или материала. Он обычно используется для контроля наличия/отсутствия, близости и/или перемещения предметов или материалов в системе. В зависимости от того, что он обнаруживает, привод размыкает или замыкает электрические контакты, что автоматически останавливает или запускает подачу электричества к подключенному оборудованию. Эта возможность делает концевые выключатели идеальными для использования в приложениях, где необходимо соблюдать строгие ограничения.

Что такое бесконтактный магнитный концевой выключатель?

Бесконтактные магнитные выключатели аналогичны традиционным концевым выключателям, но с дополнительным преимуществом работы без физического контакта между выключателем и приводом. Эта дополнительная функция делает бесконтактный магнитный переключатель более эффективным в суровых или грязных условиях, а также затрудняет его отключение. Бесконтактный магнитный концевой выключатель также имеет более длительный срок службы, тем самым сокращая потенциальное время простоя для ремонта оборудования.

Как работает концевой выключатель?

Первоначальная цель концевых выключателей заключалась в наблюдении за движением объектов или материалов в системе и остановке их движения на заданном пределе без необходимости прямого вмешательства человека. Они выполняют эту функцию, имея привод, который разрывает электрическое соединение, когда объект или материал вступают с ним в контакт. Это останавливает работу оборудования и, следовательно, движение груза.

В других приложениях концевой выключатель может создавать электрическое соединение, когда объект или материал входят в контакт с ним. Это активирует подключенное устройство или систему, позволяя им выполнять необходимые функции в данной ситуации.

Компоненты концевого выключателя

Стандартный концевой выключатель состоит из привода с рабочей головкой, корпуса переключателя и электрических клемм.

• Рабочая головка передает линейное или вращательное усилие от контакта с объектом срабатывания на привод.
• Привод открывает или закрывает переключатель в ответ на приложение или снятие силы.
• Корпус переключателя содержит контактный механизм переключателя, который размыкает или замыкает соединения между электрическими клеммами.
• Электрические клеммы соединяют переключатель с электрической цепью, которой он управляет.

Промышленные приложения часто требуют очень прочных и надежных переключателей, способных выдерживать интенсивное использование без ущерба для точности. Концевые выключатели можно настроить в соответствии с потребностями конкретного оборудования и операций. Регулируя размер, монтаж, частоту хода, электрические характеристики и рабочее усилие выключателя, можно обеспечить надежную и безопасную работу оборудования даже в суровых промышленных условиях.

Типы концевых выключателей

Существует множество типов концевых выключателей, каждый из которых обладает уникальными характеристиками, которые делают его пригодным для различных применений и условий. Их можно разделить на четыре категории в зависимости от конструкции рабочей головки и способа приведения в действие:

• Бесконтактные магнитные концевые выключатели: Бесконтактные магнитные концевые выключатели представляют собой высокочувствительные выключатели, которые управляются с помощью магнитного привода на подвижном компоненте оборудования (например, двери, ворота, поршень). Привод запускает переключатель, когда находится в непосредственной близости от него. Затем переключатель может электрически запускать аварийные сигналы, отключения и т. д. Бесконтактные магнитные концевые выключатели обеспечивают быстрое время отклика, что делает их отличным выбором для применения в дверных выключателях, лифтах, выключателях освещения, лифтах, конвейерах, реле давления и температурных реле. .
• Концевой выключатель с усами: Концевые выключатели с усами имеют длинный гибкий пружинный рычаг (т. е. ус), который изгибается при приложении исполнительного усилия и возвращается в нормальное положение при его удалении. Они часто используются на конвейерах и сборочных линиях, где они могут контролировать поток и размещение материалов и подавать сигнал тревоги, если элементы находятся не на своем месте.
• Роликовый концевой выключатель: Роликовые концевые выключатели используют ролик на неподвижном валу для измерения потока материала или количества предметов, проходящих по линии или конвейеру. Они измеряют количество товара, объем или поток на основе числа оборотов ролика.
• Рычажный концевой выключатель: Рычажные концевые выключатели представляют собой высокочувствительные выключатели, которые управляются с помощью рычага, установленного на вращающемся валу. Рычаг позволяет продолжать движение до заданного предела. Как только рычаг поворачивается вокруг вала до предельной точки, переключатель размыкает цепь, вызывая сигнал тревоги или отключение. Рычажные концевые выключатели обеспечивают очень быстрое время отклика, что делает их идеальными для использования в индикаторах открытия дверей, лифтах, лифтах, конвейерах, реле давления и температурных реле.
• Плунжерный концевой выключатель: Плунжерные выключатели оснащены плунжером, для активации которого требуется меньше физической силы, чем для других концевых выключателей. Поршень соединен с пружиной и электрическим контактом таким образом, что он размыкает или замыкает цепь при нажатии. Они идеально подходят для использования в системах наполнения и конвейеров, где требуется быстрое время отклика.

Концевые выключатели также могут иметь конструкцию, сочетающую в себе характеристики двух из четырех вышеуказанных типов.

Применение концевых выключателей Концевые выключатели

используются в различных устройствах управления потоком, транспортировки и датчиков. Они долговечны, универсальны и точны, а их конструкции, системы крепления и размеры позволяют удовлетворить даже самые строгие требования. Некоторые из наиболее распространенных применений концевых выключателей включают:

• Конвейеры: Концевые выключатели используются для контроля и управления положением, скоростью и количеством материала и объектов в конвейерных приложениях.
• Сборочные линии: Сборочные линии используют концевые выключатели для контроля и управления положением, положением, количеством и скоростью компонентов на сборочной линии.
• Магнитные цепи управления: Концевые выключатели используются в электродвигателях для управления пуском, остановом, ускорением и торможением.
• Аварийные системы: Концевые выключатели используются для уведомления операторов о неисправностях оборудования, перегрузках, колебаниях температуры, экстремальных значениях давления, открытых корпусах и других условиях, которые могут повлиять на безопасность вашей работы.
• Освещение бытовой техники: Концевые выключатели встроены в духовки, холодильники, микроволновые печи и другие бытовые устройства, которые включают свет при открытии дверцы.
• Автомобильные системы: Концевые выключатели используются для включения внутреннего освещения автомобиля при открытии двери. Они также используются в автомобильном производстве и сборочном оборудовании.
• Счетные операции: Концевые выключатели используются для подсчета количества изделий на конвейерах при производстве, сборке, упаковке и других производственных и производственных операциях.
• Заправочные станции: Для операций, в которых используются ведра, корзины, ящики и другие контейнеры, используются концевые выключатели для автоматического определения заполнения контейнера для более быстрого и точного заполнения.
Магнитные переключатели от MagneLink Inc.

В MagneLink мы гордимся тем, что поставляем концевые выключатели превосходного качества клиентам практически во всех отраслях промышленности. Нужны ли вам простые концевые выключатели для дверей холодильников или сложные концевые выключатели безопасности для тяжелых промышленных операций, наши опытные специалисты помогут вам найти идеальное решение. Наши концевые выключатели доступны в широком ассортименте конфигураций, включая герконовые переключатели, переключатели на эффекте Холла, симисторные и транзисторные переключатели, кодовые переключатели и переключатели блокировки. Чтобы узнать больше о наших продуктовых решениях, свяжитесь с нами сегодня.
