Сегодня невозможно представить себе наш дом без электричества – оно стало неотъемлемой частью современной жизни. И хотя в суете будней мы воспринимаем наличия напряжения в сети как само собой разумеющееся, но представьте на секунду, что будет, если вдруг его не станет — наша жизнь просто остановится.

При всем том, электричество это мощная сила, она может сделать нашу жизнь проще и насыщеннее, а может нанести громадный урон, а потому безопасность при работе с электросетями всегда является приоритетной задачей.

При строительстве нового здания, а также при капитальном ремонте, возникает задача подвода и подключения электричества к дому — это очень серьезный момент и от того на сколько все будет сделано правильно, зависит безопасность вас самих, ваших близких и вашего дома.

Именно поэтому вопрос подключения требует серьезного к нему отношения, следовательно, давайте подробнее остановимся на нем и рассмотрим все моменты и аспекты, которые вы должны знать перед тем, как приступите к работе.

Подготовка документов

Перед тем как осуществить подключение электричества к участку, вам потребуется оформить предусмотренные законом документы. Вы заблаговременно должны подготовить план вашего участка, где необходимо указать ближайший столб проходящей рядом электросети и расположение всех инженерных коммуникаций, а именно – всех систем газо- и водоснабжения.

Вы можете составить план самостоятельно либо обратиться в специализированные организации. Важно помнить о том, что в случае, когда ближайший столб линии электропередач находится на расстоянии превышающим 25 м от границы вашего участка, то необходимо будет установить еще один или несколько за свой счет.

После того, как план готов, необходимо взять паспорт гражданина Российской Федерации, документы подтверждающие право собственности на участок или дом либо доверенность, а также предварительно составленный план: с этими документами необходимо обратиться в компанию осуществляющую поставки электроэнергии, а она, в свою очередь, должна заключить с вами договор и выдать тех.

условия, уже тогда вы полноправно сможете произвести подключение.

Важно знать, компания может отказать, если нет возможности подключить электропитание по техническим причинам, например, линия работает на максимуме своей расчетной мощности.

Однако в этом случае, на основании постановления правительства №861, компания должна указать сроки, в течение которых она сможет произвести модернизацию и подключить вас к сети.

Если же проблем не возникло, то в течение месяца вы должны оформить все документы и у вас будет возможность подключить к линии электропередач нагрузку с расчетной мощностью до 16 кВт – это стандартное значение для частного дома или участка.

Подключение электросети к дому

Если разрешение получено, необходимо подготовить все, что потребуется для подключения.

У вас может не быть на руках общей схемы электросети вашего участка или дома, но перед тем, как приступить к монтажным работам по непосредственному подводу питания, должна быть продумана и составлена схема подключения электричества, на которой будет обозначено, какие автоматы будут в электрощите, какой счетчик электроэнергии вы предполагаете поставить.

Продумайте, как будете заводить электрокабель в дом, как подключать его к электрощиту. Предварительно сделайте заземление на вашем участке – оно будет необходимо для обеспечения необходимо уровня электробезопасности.

Прежде чем завести силовой электрокабель в здание, вам необходимо на наружной стене здания или на специальной опоре установить специальный, водонепроницаемый бокс, в котором будет располагаться рубильник, и осуществляться подключение электричества от столба.

Только после этого рубильника, вы подключаете электрощит в доме.

Согласно действующих тех. условий для подключения электричества, проводка в доме должна подключаться через специальные автоматы защиты: автоматический выключатель с защитой от перегрузки по току и устройство защитного отключения – так называемое УЗО.

Вы можете установить комбинированный автомат защиты, который будет совмещать в себе оба названых устройства.

Все электромонтажные работы на участке и в доме вы можете проводить самостоятельно либо обратиться к специалистам. Однако помните, что непосредственное подключение рубильника в герметичном боксе к линии электропередач – т.е. проводку кабеля от рубильника до столба, могут произвести только специалисты.

Кроме того, после того, как будет установлен электрический счетчик, специалисты компании заключившей с вами договор на поставку электроэнергии, должны произвести его опечатку – установить специальные пломбы.

Что потребуется для подключения

Давайте коротко остановимся на вопросе, что нужно для подключения электричества в доме или на участке.

Не затрагивая вопросы проводки, а также того, что потребуется для заземления, заметим, что для подвода будет необходимо:

Силовой кабель. Все будет зависеть от того, какое подключение вы будете осуществлять: 220 или 380 вольт, вам потребуется двух либо четырехжильный силовой провод. Лучше если кабель будет медный – он надежнее и долговечнее, а кроме того – при той же токовой нагрузке имеет меньшее сечение.

Однако, сечение кабеля должно соответствовать максимальной нагрузке по току при 16 кВт мощности: для трех или однофазной сети оно будет отличаться.

Электросчетчик. В данном случае, вы можете выбирать какой – электронный или индукционный вам больше подойдет. Помните, индукционный не поддерживает изменение коэффициента пересчета тарифа в зависимости от времени суток, однако он дешевле.

Автоматы защиты от КЗ и УЗО. Вы можете приобрести комбинированный автомат, он будет сразу работать как защита от перегрузки по току, так и от токов утечки.

Герметичный бокс и рубильник.

Электрощит – ящик, в котором будет смонтированы автоматы, счетчик, хотя он может быть установлен отдельно, а кроме того, к электрощиту будет подключена вся проводка в здании или на участке.

Кроме всего прочего, вам будет необходим крепеж – болты, саморезы, дупеля и т.д. Лучше запастись специальными стяжками, изоляционной лентой и иными расходными материалами для проведения электромонтажных работ

При осуществлении всех электромонтажных работ строго выполняйте все требования технических условий и правила техники безопасности.

Фото советы в подключении электричества

Также рекомендуем посетить:

• Соединение проводов
• Высота розеток
• Подключение электроплиты
• Ввод электричества в дом
• Инфракрасный обогреватель
• Проходной выключатель
• Электропроводка в деревянном доме
• Солнечные батареи
• Освещение загородного дома
• Уличное освещение
• Подключить люстру
• Как подключить варочную панель
• Защита от перенапряжения
• Как заземлить стиральную машину в частном доме
• Светодиодная лента
• Ветряной генератор
• Штробление стен под проводку
• Генератор для дома
• Заземление в частном доме
• Освещение на кухне
• Освещение в гараже
• Схема электропроводки
• Сечение кабеля
• Лампы для растений
• Проверить электросчётчик
• Автономное электроснабжение
• Розетки в комнате
• Как паять паяльником
• Подключение дифавтомата
• Светодиодные лампы
• Монтаж электропроводки
• Трековые светильники
• Как пользоваться мультиметром
• Светодиодный прожектор
• Счетчик учета электроэнергии
• Сигнализация для дома

Схема Подключения Света — tokzamer.

ru

Завершающий шаг Вот и вся инструкция по подключению выключателя света своими руками! Вводная фаза сначала идет к выключателю, потом назад в коробку и после этого уже соединяется с фазой лампочки.

Поиск на сайте

Как выбрать выключатель

Сегодня мы разберём как подключить датчик света, данное устройство является наиболее простым устройством автоматики, кроме него к простым устройствам можно отнести также: датчики движения; датчики шума. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

Схема подключения c выключателем. В случае если сечение проводника для освещения обычное в 1,5мм2, то его диаметр составляет 1,4 мм. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник.

Предположим, выключатель установлен на нулевой проводник. Снимаем клавишу, откручиваем защитную панель и видим внутренний механизм — с двумя обязательными зажимами и распорными держателями. Рассмотрим основные этапы замены выключателя , используя пошаговые фотографии процесса.

Трехжильный провод принято считать универсальным. Назначение датчиков света. На первый взгляд, какая разница — так как, в случае если установить выключатель на нулевой проводник, все точно также цепь окажется разомкнутой и свет потухнет.

Светодиодная линия или люминесцентная лампа Потолочный светодиодный прибор освещения Поврежденный выключатель с разрушенным корпусом Внешнее и внутренне строение зависит от нескольких факторов, например, функциональных задач или потенциальной нагрузки. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Схема подключения c выключателем.

Лампочка в осветительном приборе перегорела, и ее пригодилось поменять. Оставьте заявку сейчас!

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов. Это удобно, когда при выходе или входе можно управлять светом во всей комнате. В корпусе имеется светодиодная лампочка, которая помогает обнаружить выключатель в полностью темной комнате. Это связано с тем, что разрыв цепи будет осуществляться для каждой группы светильников отдельно.

Схема выключателя и розетки питания через одну распределительную коробку.

Они предусмотрены для люстры на потолке или светильников на стене Перед тем, как подобрать выключатель, необходимо учитывать влажность в комнате.

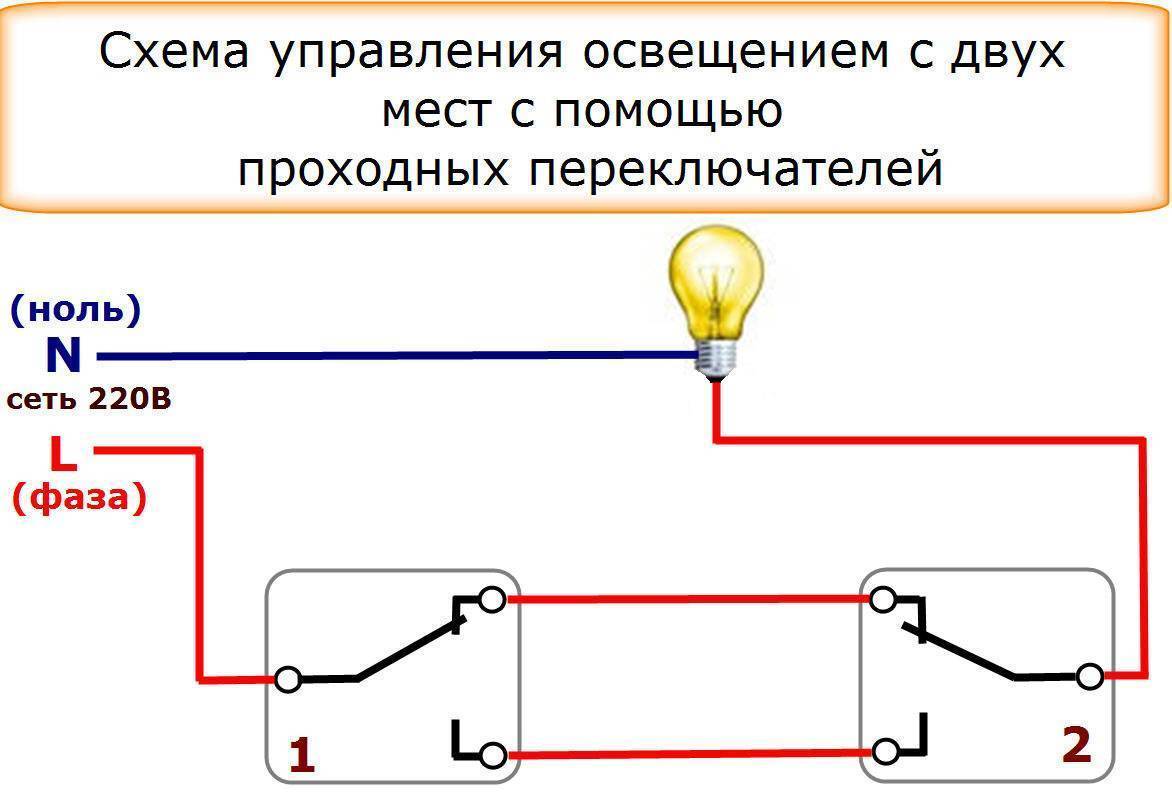

Лампочка зажигается либо гаснет при конкретном сочетании кнопок у двух выключателей.

Есть правило, при монтаже проводки на электровыключатель приходит фазный провод. Вот так несложно подключается розетка и выключатель от одной распределительной коробки.

Всего должно быть три отверстия — для распределительной коробки и для подключаемых коммутационных аппаратов. То есть установлена люстра с пятью рожками, первая клавиша управляет двумя лампами, а вторая тремя. При ее применении возможно минимизировать площадь поперечного сечения проводов, объединяющих друг от друга клеммы клавиш, до 0,35 мм2.

Как видно из схемы монтажа, расстояние от дверей до точки установки должно быть не менее 10 см, а до пола — не менее 90 см В ванных комнатах и саунах установка приборов управления запрещена, их необходимо выносить за пределы помещения обычно в коридор. Зачищаем провода и подключаем их к патрону, вставляя в предназначенные для этого отверстия.

Схема подключения. Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

Перед тем как приступать к работе, Вы должны ознакомиться с цветовой маркировкой проводов , чтобы правильно соединить жилы между собой фазу к фазе, ноль к нулю. Наружный тип обычно применяют, когда открыта проводка, а внутренний — с зашитыми в стену кабелями. Теперь розетки располагают низко.

Схемы подключения света | Светильник

Схемы подключения потолочных розеток помогают понять, как подключаются современные цепи освещения.



Все страницы, посвященные электрике, предназначены только для информации! Введены новые правила электробезопасности в доме, пожалуйста, прочитайте этот документ, нажав здесь, прежде чем начинать какие-либо электромонтажные работы и не может быть случайно включен снова. Пожалуйста, прочтите статью о процедурах безопасной изоляции, прежде чем выполнять какие-либо работы с электричеством. Если вы не уверены на 100% в том, что делаете, обратитесь к квалифицированному электрику. Строительные нормы постоянно меняются, и модификация вашей домашней электрики может противоречить новым правилам и может привести к аннулированию вашей страховки дома, если вы сомневаетесь, сначала проверьте!



Это всего лишь схематические изображения, поясняющие различные варианты расположения, которые могут возникнуть при замене светильника. Заземляющие провода были опущены для ясности и должны быть подключены ко всем выключателям и потолочным розеткам. Провода также будут покрыты защитной внешней оболочкой (кабелем).

Это схема потолочной розетки с использованием старых цветов, где Live — красный, а Neutral — черный.

Провода заземления опущены для ясности, но должны быть подключены!

Надеюсь, это прояснит, для чего нужны провода на потолочной розетке. Вы можете видеть, что есть Live и нейтраль, которые исходят либо от потребительского блока, либо от другого светильника. Затем живой и нейтральный, который идет к следующему светильнику, который, вероятно, будет в соседней комнате. Затем провод идет от клеммы под напряжением к выключателю. Затем провод идет от выключателя к клемме под напряжением на потолочной розетке. Переключаемый провод под напряжением может быть полностью красным, иметь кусок красной оболочки поверх него, может быть обмотан красной лентой или не иметь ничего из вышеперечисленного. Если он не идентифицирован, то его следует обмотать красной изоляционной лентой. Лампа подключена так, что нейтральный черный провод подключен к нейтральной клемме, а красный провод под напряжением подключен к переключаемой клемме под напряжением.

Чтобы еще больше усложнить ситуацию, кто-то, возможно, решил добавить еще один источник света, возможно, где-то настенные светильники, и взял питание от вашей потолочной розетки. Теперь потолочная розетка будет выглядеть очень занятой и иметь дополнительную живую и нейтральную (+земля).

Вы можете обнаружить, что в потолочной розетке всего несколько проводов. Если это так, то это либо последний свет в петле в цепи, либо соединения могли быть выполнены в распределительной коробке, а затем к потолочной розетке был проложен один кабель, либо светильники могли быть подключены к нейтрали. провод в выключателе (вместо того, чтобы быть в потолочной розетке)

Это альтернативный способ подключения цепи освещения. Вместо того, чтобы вести провод питания от распределительного щита к потолочной розетке, его подводят к выключателю. Постоянно находящийся под напряжением провод подключается к переключателю, а переключаемый под напряжением — к переключаемой клемме под напряжением. Нейтрали соединяются вместе с помощью клеммного соединителя. Вы также можете видеть, что другой провод под напряжением и нейтраль идет к следующему выключателю света.



Схема подключения светодиодов и процедура подключения — серия, параллель

Эй, в этой статье мы увидим схему подключения светодиодов и процедуру подключения как в последовательном, так и в параллельном сочетании. Светодиод означает, что светоизлучающий диод представляет собой полупроводниковое устройство, которое излучает световую энергию из своего перехода, когда на него подается прямое напряжение. В настоящее время светодиодный свет является наиболее используемым источником света в наших домах, офисах. Светодиод – это устройство с очень низким энергопотреблением. Основными преимуществами светодиодов являются низкие потери мощности, высокая эффективность, более высокая надежность, низкое рабочее напряжение и ток и т. д. Кроме того, светодиоды вызывают очень низкое энергетическое загрязнение. Светодиодные светильники бывают в виде лампочек, светодиодных лент, проекционных светильников, держателей и т. д.

Простое подключение светодиода

Здесь вы можете увидеть простое подключение светодиода к батарее.

Здесь светодиод имеет номинал 3,5 В, 10 мА. Таким образом, для правильной работы светодиода мы должны подать на светодиод питание 3,5 В постоянного тока. А ток полной нагрузки светодиода составляет 10 мА, что означает, что он может потреблять максимальный ток 10 мА. Здесь мы взяли аккумулятор на 12 В. Поэтому нам нужно подключить резистор последовательно со светодиодом и батареей, иначе светодиод сгорит. Теперь вопрос, как подобрать номинал резистора для светодиода. Это очень просто. Формула для нахождения значения резистора: Значение резистора = (напряжение батареи — напряжение светодиода) / ток светодиода.

Итак, здесь напряжение батареи составляет 12 В, напряжение светодиода составляет 3,5 В, а ток светодиода составляет 10 мА или 0,001 А. Теперь значение резистора будет R = (12-3,5)/0,001 = 850 Ом. Это общий метод определения номинала резистора. Но мы можем использовать резистор номиналом от 750 Ом до 850 Ом. Помните, что если вы используете резистор более 850 Ом, яркость светодиода уменьшится, а если вы используете резистор менее 750 Ом, светодиод может сгореть.

При подключении светодиода к источнику питания в первую очередь учитывайте номинальное напряжение и ток светодиода, а также напряжение источника питания. Затем рассчитайте номинал резистора. Помните, что светодиод будет работать только тогда, когда он подключен только в прямом направлении, что означает, что его положительный вывод должен быть подключен к положительному выводу батареи или источника питания, а отрицательный вывод светодиода должен быть подключен к отрицательному. клемма аккумулятора или источника питания. Кроме того, помните, что светодиод будет работать правильно только с источником питания постоянного тока, если вы подключите светодиод к источнику переменного тока, он будет мерцать в соответствии с частотой источника питания переменного тока.

Читайте также:

Последовательное подключение нескольких светодиодов

Здесь вы можете увидеть схему, чтобы понять, как последовательно подключать светодиоды.

Напряжение аккумулятора 12В. Так как светодиоды соединены последовательно, то общее напряжение цепи будет (2,75 + 2,75 + 2,75 + 2,75) = 11В. Таким образом, схема может быть подключена к батарее без подключения какого-либо резистора.
