Схема подключения термостата вмт 1: Термостат ballu вмт 1 инструкция по подключению. Параметры и преимущества терморегуляторов от Ballu. Подключение терморегулятора к инфракрасному обогревателю

Содержание

Как подключить термореле. Как подключить комнатный термостат к газовому котлу

Терморегулятор Ballu BMT 1 — специальный прибор, с помощью которого регулируется величина теплоотдачи инфракрасного обогревателя . Его подключение позволяет значительно сократить потребление энергии при работе обогревающего устройства.

Кроме того, имея функцию задания поддержки определенной температуры в помещении, терморегулятор обеспечивает комфортную температуру при изменяющихся внешних условиях.

К достоинствам такого прибора можно отнести возможность его работы без электропитания, а к недостаткам — регулирование температуры происходит в пределах 0,5-1°С.

1.3 Подключение механического терморегулятора BALLU BMT-1 (видео)

1.4 Электронные приборы

Оборудованы такие приборы температурным датчиком, работа которого основана на считывании определенных частот электромагнитных волн. При этом можно получать данные о температуре внешней среды и непосредственно в отапливаемом помещении.

Блок управления, получив данные от температурного датчика, регулирует работу обогревателя в соответствии с программой по определенному алгоритму. Схема обработки сигналов заложена изготовителем и

может иметь множество вариантов регулирования в зависимости от заданных пользователем параметров.

К достоинствам электронного устройства относятся:

  • высокая точность — 0,1°С;
  • автономность — возможность программирования на длительный срок без дальнейшего вмешательства пользователя.

В виде недостатка можно выделить зависимость от стороннего .

2 Подключение терморегулятора к инфракрасному обогревателю

Точная схема подключения для моделей разного типа прилагается к продаваемому устройству.

А сам монтаж проводится в соответствии со следующими принципами:

  • к месту расположения терморегулятора прокладывается отдельная проводка, которая подсоединяется к клеммам «ноль» и фаза";
  • установленный терморегулятор соединяется с инфракрасным обогревателем отдельно проведенной линией;
  • при наличии внешних датчиков, определяющих температуру окружающей среды, их подключают к регулятору выделенной линией или методом беспроводного соединения.

2.1 Газовый инфракрасный обогреватель BIGH-55 (Galaxy)

Газовый обогреватель BIGH-55 является автономным обогревательным устройством, которое может быть установлено в любом месте, так как не требует стационарного подключения к электросети. При его работе электричество совсем не используется.

BIGH-55 используется для обогрева как помещений (загородный дом, дача), так и открытых пространств (открытые площадки кафе, ресторанов, гостиниц).

Основные характеристики:

  • в качестве теплоносителя используется пропан (пропан-бутан) при сгорании которого выделяется тепло;
  • тепловая мощность при максимальном обогреве — 4,2 кВт;
  • обогреватель рассчитан на обогрев помещений площадью до 60 кв. метров;
  • расход газа в зависимости от режима работы — 110, 207, 305 грамм в час.

При габаритных размерах 420×720х360 мм газовый обогреватель BIGH-55 весит всего 8,4 кг.

Одной из особенностей, которой отличается газовый обогреватель BIGH-55, является возможность использования двух видов теплоотдачи — инфракрасного и конвективного.

Непосредственным источником тепла является особая панель, выполненная из высококачественной прочной керамики, которая находится в передней части обогревателя.


Конвективный обогрев происходит за счет выхода нагретого в корпусе воздуха через перфорацию в его верхней части.

Газовый обогреватель BIGH-55 может работать в трех основных фиксированных режимах, при которых выделяется достаточное количество тепла при уменьшенном или увеличенном количестве потребляемого газа.

Газовый обогреватель BIGH-55 оснащен надежной многоуровневой системой безопасности при эксплуатации. Контроль пламени осуществляется защитной термопарой. Отдельные датчики реагируют выключением системы при превышении количества углекислого газа в окружающей атмосфере и опрокидывании. Газовый баллон закреплен специальным фиксатором, который предотвращает выпадение при перемещении обогревательного устройства.


При работе газовый инфракрасный обогреватель не производит никакого шума.

Его установка и подключение не представляют никаких трудностей, так как редуктор давления газа и шланг соединения с баллоном уже имеются в комплекте поставки. Само обогревательное устройство оборудовано специальным шасси, позволяющим легко перемещать его по горизонтальной поверхности.

Подключить газовый обогреватель BIGH-55 можно к баллону емкость до 27 литров, что при максимальной нагрузке позволит работать устройству в течение 38 часов. При этом будет расходоваться наиболее большое количество газа. Но так как устройство имеет еще два режима (более экономных по расходу), то время обогрева можно увеличить от 3-х до 5-ти раз.

Инфракрасный обогреватель BIGH-55 при своей работе, к сожалению, сжигает кислород. Поэтому при установке такого оборудования в закрытых помещениях требуется регулярное их проветривание во избежание перенасыщения воздуха углекислым газом.


Для данной модели обогревателя подходят газовые баллоны отечественного производства. Минимальный объем (размер) одного баллона может составлять 5 литров (2,5 кг жидкого газа).

Максимально большой баллон, который можно подключить к обогревателю — 50 литров (21,2 кг сжиженного газа). В первом случае при максимальной теплоотдаче устройство может бесперебойно работать в течение 8,5 часов, во втором — 70,5 часов. При периодической смене режимов работы — время обогрева значительно увеличивается.

Всем привет! В этом коротком посте, я отвечу на самый популярный вопрос, который возникает после покупки комнатного термостата. Звучит этот вопрос следующим образом: «Как подключить комнатный термостат к газовому котлу???». Часто бывает, что инструкция к этому полезному гаджету не может ответить на этот самый важный вопрос. Тогда приходится подключать воображение, логику и здравый смысл. Надеюсь, что этот пост упростит вам эту задачу. Начнем описание, как обычно, от простого к более сложному.

Схема работы механического термостата.

Механический комнатный термостат — самый простой вариант комнатного термостата, в котором при помощи биметаллической пластины происходит замыкание или размыкание цепи. Такой термостат не требует подведения питания. Схема, по которой он работает, выглядит следующим образом:

Как видно из схемы, есть два способа подключения такого термостата;

  • Через клемму NC — подключение для включения кондиционеров.
  • Через клемму NO — подключение для газовых и других котлов.

На другой стороне необходимо подключить провода к клеммной коробке на плате управления котла. При этом необходимо сначала снять перемычку и закрепить концы проводов.винтами.

Такая схема подключения является наиболее простой и применяется на механических и электронных программируемых термостатах. В этой статье я расскажу еще об одной схеме.

Схема подключения электронных термостатов.

У электронного термостата внутри вместо биметаллической пластины находится электронная схема. Для этой электронной схемы необходимо подвести напряжение питания. Оно может быть равно 220 или 24 вольта и подводится по проводу.

Здесь управляющим сигналом является потенциал (напряжение), которое подводится на клеммную коробку котла или специального хаба.

Чтоб было понятней смотрите ниже на картинку:

Из картинки видно, что к электронному термостату идет не 2, а 3 провода:

  • L — напряжение питания.
  • N — провод нейтрали.
  • I — выходной сигнал.

Неподключенный порт используется для включения «ночного» режима работы, при котором температура в помещении снижается на 4 градуса без регулировки термостатов.

Электронные термостаты используются для организации сложных систем управления климатом в доме, такие системы в народе называют « «. С их помощью можно управлять насосами и сервоприводами клапанов в системах отопления. Как это выглядит можно увидеть на рисунке выше.

Каким проводом можно подключать комнатные термостаты?

Еще одним немаловажным моментом в подключении термостата является выбор провода. Обычно, сечение и количество жил указываются в инструкции на конкретное изделие. Кроме этого надо помнить о расстоянии от термостата до котла или хаба, которому подключается термостат — если выход на термостате потенциальный, то длина провода может оказать существенное влияние на работу автоматики.

Связано это с падением напряжения на проводе. Чтобы его уменьшить, стоит взять провод максимально большого сечения.

Чаще всего для подключения механических термостатов используют двухжильный провод с сечением 0,5 или 0,75 «квадратов» . Для электронных, как я описывал выше, важно учитывать длину провода. Чем длиннее провод, тем больше должно быть сечение (обычна сечение не превышает 1,5 «квадрата») . Но превышать длину провода в 100 метров, производители не советуют, хоть это и не оговаривается в паспортах и инструкциях на изделия.

Схема подключения беспроводного термостата.

В данный момент беспроводные термостаты получили широкое распространение и серьезно потеснили своих проводных собратьев. С ними проще работать, не нужно тянуть через весь дом провода от термостата до датчика. Достаточно просто настроить адрес датчика и установить его в месте с устойчивым приемом сигнала от термостата. Что касаемо схем подключения таких устройств, то их может быть две:

Схема соединения по разрыву цепи.

Схема ничем не отличается от схемы подключения механического термостата. Включение котла, насоса или сервопривода происходит по появлению тока в цепи.

Схема соединения по потенциалу (напряжению).

В данной схем при соединении цепи термостат передает на вход котла напряжение, которое включает котел, насос или сервопривод.

Итоги статьи.

Здесь были приведены самые распространенные схемы подключения комнатных термостатов. Но перед их использованием ознакомьтесь с инструкцией, мало ли какие нюансы подключения и настройки в ней могут быть отражены. К тому же, если у вас нет опыта электромонтажных работ, то лучше эту работу доверить специалисту. Иначе вы рискуете вывести из строя дорогостоящее оборудование. На этом остановимся. Жду ваших вопросов в комментариях.

Терморегулятор крайне востребованный прибор, который встречается нам довольно часто. Без него не обходится ни один водонагреватель или котёл отопления. Он участвует в нагревании полов, работе бытовых приборов, двигателей и разного рода обогревателей.

Задача терморегулятора – контроль и поддержание в автоматическом режиме установленных пользователем температур (то есть, термостатирование).

Принцип работы терморегулятора имеет цикличный характер, включаясь и выключаясь под воздействием датчика температуры или биомеханической пластины.

Подключение инфракрасного обогревателя через терморегулятор осуществляется с целью контроля его работы: термостат использует замыкание и размыкание электрической сети – действует по принципу выключателя, реагирующего на датчик.

Работают разные виды термостатов по одному и тому же принципу. Отличаются они только элементной базой («начинкой») и, соответственно, «ценой вопроса». Чем сложнее прибор, тем больше за него придётся заплатить. В данном вопросе следует трезво оценивать свои потребности. Будет ли использоваться термостат на все 100% или можно приобрести более дешёвую модель – вопрос далеко не праздный.

Гораздо реже используются механические терморегуляторы для инфракрасных обогревателей. Такой механизм также можно встретить в кухонной плите или духовом шкафу. Он не подключён к электропитанию. Регулирование температуры происходит за счёт нагревания и остывания рабочей мембраны.

Все термостаты делятся также на модели для: открытой или и крепления на DIN-рейку.
По рабочему телу они бывают: жидкостными, твердотельными и воздушными.
Ещё одно деление на группы касается температурного режима работы. По данному признаку бывают следующие виды терморегуляторов:

  • для высоких температур – от 300 до 1200 градусов;
  • средних температур – от 60 до 500 градусов;
  • низких температур – ниже 60 градусов.

Правила подключения терморегулятора к инфракрасному обогревателю

Установка потолочных инфракрасных обогревателей является прекрасным способом повысить комфорт в доме и снизить потребление газа котлом отопления. Но одновременно с монтажом такого оборудования встаёт вопрос об экономии электроэнергии и обеспечении безопасности. Обогреватель необходимо оснастить термостатом!

На заметку. Для частных домов и городских квартир мощность обогревателя не должна быть больше 3 кВт. На эту же мощность приобретается и внешний термостат.

Основные правила установки :
  • высота не больше полутора метров;
  • место установки – стена;
  • под терморегулятор для ИК обогревателя подкладывается утеплитель для предотвращения реагирования датчика устройства на низкую температуру стены;
  • на одну комнату используется только один термостат;
  • предусматриваются все нюансы безопасного использования (нельзя закрывать или накрывать чем-либо вроде занавесок).

Особенности разных схем установки

ИК обогреватель подключён стандартно, как и все электрические приборы. Это может быть подключение через розетку или отдельную линию, проведённую от отдельного на электрощите. То есть, присутствуют два провода: нейтральный и фазный.

Термостат монтируется в сеть между автоматом и обогревательным прибором.
Простая схема для одного или двух обогревателей :


У терморегулятора в наличии четыре клеммы: две входных (фаза и нейтраль) и две выходных (также «+» и «-»).

Если обогреватель один :

  • от прокладываются две жилы, которые подключаются к соответствующим клеммам термостата;
  • к выходным клеммам последнего крепятся два провода с учётом полярности – они подключаются к ИК обогревателю. Это последовательное подключение.

Если обогревателя два :

  1. От термостата нужно вывести четыре провода (две фазы и две нейтрали) и развести проводку к обогревателям. Это так называемое параллельное подключение.
  2. От термостата нужно вывести два провода, подвести их к одному обогревателю, а затем ко второму. Это будет последовательным подключением двух обогревателей.

В отдельных случаях потребуется подключение фазы напрямую (от автомата к обогревателю), а нейтрали через термостат. Недостаток этого способа – не совсем корректная работа терморегулятора.
Усложнённая схема подключения для нескольких обогревателей :

  • термостат подключается к автомату на электрощите;
  • выходные клеммы соединяются с магнитным пускателем;
  • выходящие контакты пускателя соединяются с обогревателем.

Такой тип соединения подходит для промышленных нагревателей или нескольких ИК обогревателей. предполагает работу в автоматическом режиме.

В заключение хотелось бы напомнить, что любые мощные электрические приборы и тем более нагревательные или отопительные, требуют повышенного внимания к мерам безопасности.

Прежде всего, это касается заземления. обогревателя должен быть оснащён проводниками достаточной толщины, обладающими низким сопротивлением. По сути, защита обязана отводить избыток тока любой немыслимой величины. От этого зависит человеческая жизнь!

Подключение термостата не самая простая задача. Даже если вы с лёгкостью разобрались во всех тонкостях процесса, может не хватить навыков обращения с инструментами. Смонтировав всё по схемам самостоятельно, нужно попросить специалиста ещё раз проверить вашу работу.

Делаем подключение ИК обогревателя через терморегулятор по видео

Отзывы о термостате механическом Ballu BMT-1.

Читать 19 отзывов покупателей

Отзывы о термостате Ballu BMT-1

Оставить свой отзыв Цена/качество: Отсутствие подтеканий:

Сортировать по: По датеПо полезности

Отображать по: 102050 отзывов
  • Цена/качество:

    Отсутствие подтеканий:

    современный вид, четкая работа

    схема подключения "не для каждого"

    вполне приличный регулятор, цена считаю, высоковата, но аналогов в таком качестве просто нет.

  • Цена/качество:

    Отсутствие подтеканий:

    Простой и с виду надежный. Выполнено все качественно. Дизайн просто не напрягает. Работает отлично уже 3 месяца.

    Громко щелкает при включении и выключении.
    Нет в черном цвет.
    Инструкция для тех кто любит загадки и головоломки.

    На youtube много роликов по его подключению.

    Для жилой комнаты.

  • Цена/качество:

    Отсутствие подтеканий:

    Отличный термостат , тем более он самый дешёвый в всех инструментах, монтаж смотрите я заснял тут: https://youtu.be/s9wg0mdGYNw

    Их нет

    Отличный термостат , тем более он самый дешёвый в всех инструментах, монтаж смотрите я заснял тут: https://youtu.be/s9wg0mdGYNw ничего сложного в монтаже нет , не стоит писать тут, что не смогли соединить, элементарно просто откройте видео по ссылке и пошагово соединяйте. Удачи

    Дачи

  • Цена/качество:

    Отсутствие подтеканий:

    Цена

    Большая дельта включения 2 градуса

    Купил для газового котла, пользуюсь 2 недели,повесил напротив окна в комнате температуру держит относительно стабильно.Котел стал включаться реже ,час работает час не работает

    Газового котла

  • Да нормально

    3 градуса разницы вкл. и откл.. Очень чувствительно не холодно но этот порог очень хорошо чувствуется.

    Все норм только плохо то что в минусах описал. Лучше брать электронный. Там точность выше.

    Для дачи

  • Цена/качество:

    Отсутствие подтеканий:

    хорошее простое термореле, с подключением разобрался за пару минут по схеме, работает как надо на балконе с обогревателем Балу 800 Вт

    Цена явно завышена

    Почему так дорого стоит?

    себя

  • Цена/качество:

    Отсутствие подтеканий:

    Универсальный и недорогой

    По инструкции не поняли как подключать, искали в интернете

    Если разобраться, то монтируется легко

    На балкон, к инфракрасному обогревателю Timberk

  • Цена/качество:

    Отсутствие подтеканий:

    Лучший термостат за свои деньги

    не обнаружил

    Спасибо магазину Все инструменты за самую низкую цену в городе СПб , тем кто спрашивал как устанавливается БМТ 1 предлагаю посомтреть видео монтаж , где я показал как соединяется: https://youtu.be/s9wg0mdGYNw

  • Цена/качество:

    Отсутствие подтеканий:

    Одни достоинства

    Никаких недостатков

    Дешёвый, практичный, стильный. Схема подключения проста и понятна. Температуру держит чётко (повесил рядом термометр для контроля). Стоит брать однозначно.

    Инфракрасных обогревалей

  • Простой монтаж. Металлические крепежные болты, провод зажимается намертво, никаких автоматических защелок нет.

    .

  • Цена/качество:

    Надежность простата

    Дельта между включением и выключением достаточно большая

    Покупал для для управления газовым настенном котлом Bosch при при заданных температуре в впомещении 23 градуса Цельсия температура отключение термостата равна на 23,6 температура включения равна на 22,2 погрешность термостата регулируется высотой установки термостата имеет две пары сухих контактов при При желании на вторую пару сухих контактов можно подключить кондиционер

    Поддержание постоянной температуры в частном доме

  • Цена/качество:

    Отсутствие подтеканий:

    Надёжно сделан. Удобный. Без электроники. Перекидной контакт

    Не обнаружено

    Отличный термостат! Основание - керамическое, клеммы - огромные (по ощущениям, и 6кв.мм. зажмётся), винты не срываются, пластик легко вырезается под провода, удобная крутилка, перекидной контакт (нагрев/охлаждение) - и всё за смешные деньги

    для дома

  • Хороший термостат за эти деньги

    Нет

    Светодиод работы нагрузки может подключаться по факту включения нагрузки отдельной цепью, поэтому логично, что он не скоммутированн, скажем для управления котлом достаточно сухого контакта, фаза там не нужна, поэтому два провода отправляем на котел и от котла два на светодиод, если нужен визуальный контроль включения котла.

    для квартиры, автономное отопление

  • своих денег стоит. поставил. работает

    по поводу того что некоторые пишут о непонятной инструкции, хочу заметить если нет познаний в электротехнике незачем пытаться заниматься монтажом самостоятельно, мне потребовалось меньше минуты чтобы понять схему подключения

    для квартиры

  • доступность цены

    маркий цвет, если только.

    про схему подключения тут жалуются, посмотреть и 5 минут подумать, все собирается и работает.

    часный дом

  • Очень доступен по цене

    сложно разобраться в заводской схеме

    Чтобы подключить пришлось прозванивать, не стоит изначально перемычка на светодиод работы, подробно про подключение тут
    https://youtu.be/_UZNt5-0Esk

  • Отличная цена, можно подключать на обогрев и охлаждение

    Очень плохая инструкция на подключение, пришлось прозванивать

    Снял видео про подключение этого термостата
    набирайте в ютюбе Ballu BMT-1 подключение на обогрев и охлаждение + упрощенная схема термостата

  • Простота подключения и установки, бесшумная работа и корректное выдерживание заданной температуры.

    Не обнаружено.

    Установлен на высоте 1,5 м на противоположной стене от окна и подключен к конвектору.

  • Работает

    - крутится почти на 360 градусов, т.е. стопоров у значений 10 и 30 нет.

    не знаю к плюсам или минусам отнести... лампочка в стоке не подключена, и требует дополнительного подключения.

Количество отзывов: 19
Может понадобиться

Схема подключения механического терморегулятора

Типы терморегуляторов для газовых котлов

Термостаты можно разделить на таких три основных типа: механические, электронные и электронные беспроводные.

Проводные модели стоят меньше, но требуют прокладки кабеля — установку терморегулятора на газовый котел лучше проводить до или вовремя ремонтных работ в доме. Беспроводные модели дороже, функциональнее, удобнее.

Выбор термостата для подключения к газовой системе отопления осуществляется с учетом таких основных критериев:

  • функциональность;
  • точность регулировки;
  • стоимость терморегулятора;
  • простота использования и монтажа.

По функциональности различают:

  • простые термостаты — помогают поддерживать заданную температуру в доме;
  • беспроводные терморегуляторы — имеют блок передатчика, который размещают в другом помещении для более точной регулировки температуры;
  • программируемые – позволяют настраивать стабильный температурный режим отдельно для дня и ночи, программировать работу системы отопления по дням недели, что значительно снижает расход топлива;
  • с функцией гидростата — помогают контролировать уровень влажности в помещении, снижая или увеличивая его согласно настройкам.
  • С дополнительным датчиком пола – модель используется, в том числе, для регулировки температуры теплоносителя в системе «теплый пол».
  • С дополнительным датчиком нагрева воды – устройство применяется и для регулировки температурного режима горячего водоснабжения, и для управления системой отопления.

Отдельно нужно сказать о программаторах — более сложных с точки зрения функциональности термостатах, которые устанавливаются, в том числе, для управления климатическими системами в так называемых умных домах.

Существуют модели Wi-Fi термостатов с голосовым управлением. Такие комнатные регуляторы поддерживают несколько иностранных языков, могут управляться с помощью смартфона. Во время отключения электричества срабатывает функция включения памяти, которая сохраняет настройки программатора

Программаторы управляют работой не только отопительного и водонагревательного оборудования, но и кондиционеров, насосов, других устройств. Некоторые из них помогают программировать индивидуальный температурный режим для каждого дня недели с возможностью задать от 1 до 6 фиксированных режимных точек.

Контроль через термостат ВМТ

Тепловой комфорт – это субъективное чувство каждого человека. Это условие, при котором люди выполняют обычную домашнюю работу без излишнего перегрева или переохлаждения. Для регулирования температуры необходимы термостаты, они помогают правильно функционировать инфракрасным обогревателям. ВМТ – это современное электронное устройство с обратной связью, которое поддерживает точную заданную температуру.

Система его управления очень проста и в то же время эффективна – следует установить значение, которого нужно достичь в выбранной комнате. Датчики определяют температуру, а затем включают устройство, чтобы достичь желаемого значения. После этого нагревательные приборы автоматически выключаются. Следующее включение происходит, когда температура начнет падать. Такая система управления экономит электроэнергию – обогреватели работают всего около 4-6 часов в день.

Перед тем как ответить на вопрос, термостат ВМТ 1: как подключить, следует знать, что температура в квартире в значительной степени зависит от расположения обогревателя. Рекомендуется устанавливать его в доступное место, вдали от сквозняков (окна, двери).

Пошаговая инструкция

Сборка самодельного регулятора температуры предполагает выполнение следующей последовательности действий:

  • Подбор соответствующей микросхемы. Подойдет CD4011 или К561ЛА7.
  • Выбор терморезисторов. Их мощность варьируется от 1 и до 15 kOm.
  • Подготовка платы к вытравливанию дорожек.
  • Включение нагревающего элемента в цепь резистора. Это делают по причине того, что изменение мощности, которая происходит в результате понижения градусов, воздействует на транзисторы.
  • Настройка датчиков, поскольку температурные перепады в системе приводят к необходимости контролировать степень нагрева.

Нагревающий прибор, подключенный к цепи резисторов, согревают систему до восстановления мощности в термодатчике к исходному значению.

Полезная информация об электропроводах

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см. Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

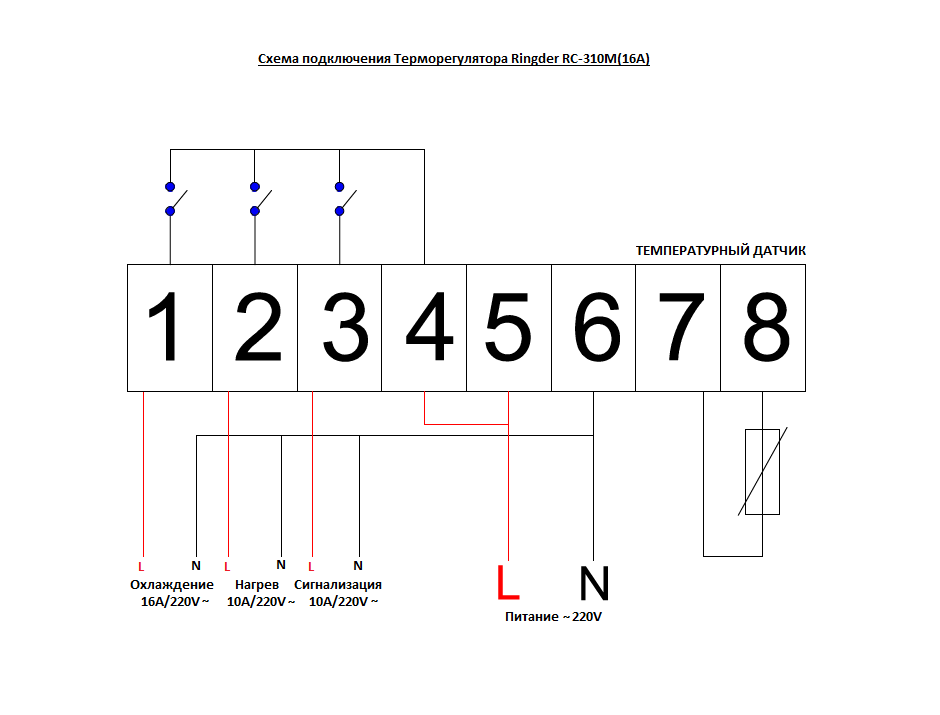

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматривается подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

Установка термодатчика — размещение в гофротрубке

Установка термодатчика

Общие принципы подключения термостата

Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта газового котла. Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.

В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.

Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.

На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства

Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.

Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения.  Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.

Подключение механического термостата

Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.

При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.

Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO

Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.

При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов

Монтаж электронного терморегулятора

Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.

Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.

Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования

Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только атмосферным или турбинированным газовым котлом, но и насосом, кондиционером, сервоприводом в системе отопления.

Как подключить беспроводной термостат?

Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.

Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.

Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата

Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.

Рекомендации по подключению

Чтобы увеличить срок службы электронного термодатчика, его не рекомендуется устанавливать в зоне сквозняков либо в местах активного воздействия прямого солнечного света. Благодаря простой схеме подключения термостата практически любой домашний мастер справится с этой работой. Однако сначала стоит определиться со способом подсоединения:

  1. Классический.
  2. С использованием магнитного пускателя.

Подробно рассмотреть стоит оба варианта.

Стандартная схема

Одним из важных параметров любого термостата является показатель мощности. Один прибор можно использовать для управления несколькими устройствами для обогрева помещения. Именно от мощности терморегулятора и зависит количество отопительных устройств, которые можно к нему подключить. В домашних условиях вполне достаточно использовать приборы мощностью не более 3 кВт.

Существует 2 способа подсоединения данных датчиков

Чаще всего термостаты имеют четыре контакта — по две на вход и выход. Для подключения прибора необходимо протянуть от распределительной коробки два проводника и соединить их с входными клеммами. После этого выходные контакты с помощью двух других проводов соединяются с системой обогрева.

Если возникла необходимость подсоединить к термостату сразу два отопительных устройства, то нужно определиться с типом подсоединения:

  1. Последовательное.
  2. Параллельное.

https://youtube.com/watch?v=qnMXBxOSpiE

С использованием магнитного пускателя

Такая схема подключения механического терморегулятора чаще всего используется для управления несколькими обогревателями. Магнитный пускатель представляет собой коммутационное устройство электромагнитного типа. Он предназначен для использования в сетях с высокими нагрузками. Вариантов подключения термостата через магнитный пускатель довольно много, но домашнему мастеру достаточно знать только один.

Если все было сделано правильно, то остается лишь настроить регулятор на нужный режим работы. Подключение термостата не должно вызвать затруднений, если следовать инструкции. Однако переоценивать свои силы все же не стоит, ведь от качества соединения зависит безопасность членов семьи.

Рейтинг производителей

На сегодняшний день выбор систем теплого пола в магазинах достаточно обширен. В связи с этим бывает сложно выбрать из такого многообразия действительно качественный продукт, удовлетворяющий всем требованиям.

Поэтому необходимо рассмотреть основных производителей и сравнить особенности их продукции:

«Devi» – производитель из Дании, представляющий кабельные теплые полы. У данной марки есть неоспоримый плюс: сервисные центры «Деви» встречаются практически во всех больших городах нашей страны, поэтому при возникновении неполадок всегда можно вызвать специалиста по ремонту, который поможет решить вашу проблему. Гарантия на теплые полы этого производителя составляет 20 лет, а стоимость их систем зачастую ниже, чем у конкурентов. Также «Devi» производит и терморегуляторы высокого качества, поэтому многие отводят бренду заслуженное первое место.

  • «Теплолюкс» – российский производитель, ставший лидером на отечественном рынке теплых полов в 2010 году. Производитель дает гарантию 25 лет, цена на этот продукт очень приятная, а ассортимент достаточно широкий. «Теплолюкс» производит и ультратонкие теплые полы, и мобильные, и множество других, предназначенных для создания комфортных условий.
  • «Energy» – британский производитель, изначально зарекомендовавший себя на родине, а впоследствии и в других странах мира. Его преимущество перед другими производителями – экологичность материалов. Также термоматы «Energy» считаются одними из самых экономичных и по потреблению электроэнергии кабелем, и по стоимости самого оборудования. Гарантия производителя составляет 20 лет.

  • «Nexans» – норвежская компания, знаменитая во всем мире, прославлена благодаря своим инновационным разработкам. Одна из них – соединение термомата без муфт, которая позволяет настраивать температуру в разных комнатах без особых проблем.
  • «Легранд» – специалист мирового уровня, занимается производством различных электрических и информационных систем, в том числе и терморегуляторов для теплого пола. В его ассортименте все виды: от простых механических до сложных программируемых регуляторов. Серия Celiane представлена высокотехнологичными программируемыми системами, которые удовлетворят самого придирчивого покупателя.

Виды и принцип работы

Существуют два основных вида теплого пола:

  • водный;
  • электрический.

Водный теплый пол не распространен среди владельцев квартир обычных многоэтажных домов, ведь такое переоборудование систем водоснабжения во многих областях нашей страны запрещено законодательством. Чаще всего монтаж водного пола рекомендуют проводить в частных домах, где это, бесспорно, будет максимально выгодно и безопасно для потребителей. Трубы для такой прокладки используются, как правило, металлопластиковые или полиэтиленовые.

Электрический теплый пол удобен для пользователей тем, что, используя его с регулятором температуры, можно сэкономить электроэнергию и сделать его температуру максимально комфортной для себя.

Электрический пол представлен несколькими разновидностями:

Кабельный теплый пол

Самый экономный среди электрических теплых полов. Продается в строительных магазинах в виде мотков, укладывается змейкой на специальной армирующей сетке. Впоследствии заливается бетонной стяжкой. На кабель подается напряжение, и он выделяет тепло.

Греющий резистивный кабель бывает двух видов:

  • одножильный;
  • двухжильный.

Наиболее часто используется именно последний, двухжильный. Причиной этого является электромагнитное излучение, оно исходит от электрического одножильного кабеля больше, чем от двухжильного. Это обусловлено тем, что две токопроводящие жилы излучают два вихревых поля, которые хотя бы частично компенсируются друг другом. А так как влияние электромагнитных полей на человеческий организм неблагоприятно сказывается на его функционировании, выходит, что двухжильный кабель более безопасен для нашего здоровья. Использование одножильных матов целесообразно вне жилого помещения.

Нагревательные маты

Это капроновая сетка шириной 50 см с уже закрепленным на ней тонким нагревательным кабелем с небольшим шагом (5-7 мм). Такой метод укладки теплого пола создан специально для помещений, где нет возможности залить толстый слой бетонной стяжки.

Толщина нагревательной жилы составляет всего 3 мм, что позволяет укладывать пол как сухим методом (прямо под ламинат), так и влажным (например, в клеевой слой плитки). Цена на нагревательные маты выше, чем на простой кабельный теплый пол, но и плюсов у них больше: монтаж прост и нагревается мат быстрее, ведь кабель находится ближе к поверхности.

Пленочный инфракрасный пол

Это тонкая гибкая термопленка, которая состоит из нагревательных элементов (карбоновых или биметаллических) по краям которой располагаются медные шины, по ним и поступает электрический ток. Отличается полностью сухим монтажом и укладывается под ламинат, ковролин, паркет, плитку. Тепло, выделяемое инфракрасным полом, распределяется равномерно, этим он отличается от простых электрических теплых полов на основе греющего кабеля.

Подключение тепловых матов

Тепловой мат представляет собой тонкий нагревательный кабель, который закреплен на термоустойчивой пленке. По той причине, что на ней шаг укладки уже задан, владельцу необходимо только определить площадь, на которой будет располагаться такая система. Также следует решить вопрос с ее мощностью.

Перед тем как питание подключить к системе теплый пол, необходимо пленку с кабелем разложить на черновой поверхности пола. Далее она заливается тонким слоем стяжки или её можно залить слоем клея для плитки. Потом следует покрыть уложенную пленку слоем финишной отделки. Недопустимым является использование теплоизоляционного слоя. Его наличие приводит к перегреву системы, что сокращает срок его службы.

В готовом виде такой теплый пол имеет толщину всего 2 см, поэтому для размещения датчика необходимо сделать выемку на поверхности пола.

Если холодных концов не хватает для подключения системы обогрева к терморегулятору, то из мата необходимо вырезать части кабеля. Внутри стяжки следует расположить соединительную муфту. Поскольку разновидностью нагревательного кабеля является тепловой мат, поэтому в монтаже обеих систем имеются общие моменты.

Различие состоит в том, что работа происходит быстрее и больших сложностей у владельца не возникает. Так как устройство таких систем обогрева не требует создания теплоизоляционного слоя, а сам слой стяжки достаточно тонкий, устройство такой системы обогрева является достаточно выгодным решением. Цена на него будет заметно ниже, поскольку при работах возникает экономия на материалах, а объем работ минимальный. Также плюсом такой системы является то, что она может быть установлена с терморегулятором в любых помещениях.

Виды и характеристики терморегуляторов

Термостат – это устройство, позволяющее фиксировать температуру в комнате через определенный интервал времени и одновременно корректируя настройки прибора под необходимые значения. К примеру, когда температура достигает определенной цифры, обогревать принужденно заканчивает цикл работы. И, наоборот, с ее уменьшением – устройство возобновляет свою работу.

Конструктивные характеристики и принцип действия терморегуляторов могут быть различны. Есть два основных вида термостатов для обогревателей:

  • механический;
  • электронный.

Изделия механического типа состоят из пластмассовой коробки, снаружи которой установлен переключатель. Он бывает круглого типа и легко поддается регулировке в разные положения. Шкала делений может различаться. На некоторых устройствах шаг шкалы составляет 1 градус, но также встречаются приборы с делениями через 2,5.

В этом плане, приборы электронного типа имеют больший спектр возможностей в использовании. Как видно на фотографиях терморегуляторов подобного типа, благодаря жидкокристаллическому экрану настройка осуществляется сенсорно. Для сохранения целостности дисплея применяют защитные крышки.

Регуляторы температуры электронного типа, несмотря на высокую стоимость, понятны в программировании и с легкостью впишутся в любой тип помещения.

1 Что такое терморегулятор?

Терморегулятор Eberle RTR E 3563, 6202, 525 31 либо любой другой модели представляет собой устройство, предназначенное для управления нагревательными либо охлаждающими системами в результате обработки сигналов от датчиков температур.

Основным элементом регулятора является электронный термостат, который также оснащается регулировочным устройством для выставления необходимого температурного режима.

Монтаж терморегулятора для нагревающих или охладительных систем является экономным вариантом для потребления энергии.

Для правильного подбора регулятора 6202, 525 31 или любого другого, при выборе необходимо обратить внимание не только на схему подключения и способ установки, но и на его мощность

Терморегулятор EBERLE RTR-E 6121 без верхней крышки

Приобретая такое устройство, можно также подобрать регулятор, обладающий дополнительной опцией защиты от влажности в помещении. Кроме того, термостат может быть оснащен стабилизатором напряжения для предотвращения его выхода из строя при колебании электричества в системе. Ниже приведены главные функции устройств:

  1. Функция включения и выключения отопительной или охлаждающей системы.
  2. Контроль потребления электроэнергии.
  3. Опция экономии расхода напряжения на работу системы.
  4. Поддержание одного температурного режима в помещении.
  5. Функция автоматического подогрева помещения при заданном времени.

1.1 Виды терморегуляторов

Между собой терморегуляторы могут различаться по некоторым функциям и характеристиками эксплуатации. В целом устройства делятся на две группы – простые и сложные.

Простые термостаты обладают только одной установленной изготовителем температурой подогрева. В отличие от них, сложные устройства оснащаются системами с множеством функций, а весь функционал в них управляется при помощи встроенной программы. Кроме того, сложные термостаты оборудуются электроблоком, а также дисплеем.

В простых системах выбор температурного диапазона осуществляется механическим путем. Также следует отметить, что все без исключения термостаты делятся между собой по принципу типа монтажа – к примеру, это может быть накладное устройство, либо же встроенное в стену.

Также необходимо иметь в виду, что монтаж оборудования необходим в том случае, если в доме установлена система теплых полов.

Программируемый терморегулятор EBERLE

При обустройстве системы водяного теплого пола установка оборудования не является обязательной. Основные виды оборудования приведены ниже:

  1. Механические. На сегодняшний день такие устройства являются наиболее доступными на отечественном рынке. Они недорогие, просты в эксплуатации, оптимально подходят для небольших домов и помещений с небольшой площадью в целом. Регулирование функций в таких термостатах осуществляется механическим путем.
  2. Электронные агрегаты оснащаются дополнительным блоком и жидкокристаллическими дисплеями, где фиксируются настройки устройства и температурный режим, активированный в настоящее время.
  3. Программируемые терморегуляторы от Эберле или другой марки дают возможность не только установить необходимый температурный диапазон, но и при необходимости задать нужное время включения или отключения устройства. Такие функции позволяют поддерживать нужный режим в помещении на протяжении определенного промежутка времени.
  4. Сенсорное оборудование имеет в своем арсенале все характеристики, которыми обладают вышеописанные термостаты. На жидкокристаллическом экране показывается температура воздуха в помещении, а также пола.

Чтобы терморегулятор Eberle RTR E 6121, 6202, 525 31 либо любого другого производителя или модели функционировал не только качественно, но и стабильно, в комплекте должна идти техническая информация о подключении датчиков.

как подключить терморегулятор .

Подключение цифрового терморегулятора Mh2210W 10A 220В (Для брудера)

Нажми для просмотра

Подключени
е
цифрового
терморегул
ятора Mh2210W
10A 220В для
брудера
Ссылка на
товар —
Ссылка на



Тэги:

Подключение терморегулятора set 70

Нажми для просмотра

Киношка
как мы
подключаем
регулятор
SET 70.



Тэги:

Как подключить провода к терморегулятору 1.

Нажми для просмотра

Как
правильно
#подключит
_провода_к_
терморегул
ятору для
коптильни.
де можно
на
АлиЕхресс
заказать—
0…



Тэги:

Подключение терморегулятора термостата для инфракрасного обогревателя BALLU BMT 2

Нажми для просмотра

Заказать и
купить
можно
здесь  …



Тэги:

Как подключить терморегулятор Mh2210W.

Нажми для просмотра

Интересный
термостат,
который
работает
как на
нагрев, так
и на
охлаждение
.



Тэги:

Термостат, терморегулятор STC-1000, подключение

Нажми для просмотра

Цифровой
накладной
термостат
220 В с
выносным
датчиком,
-19°C..+99°C,
KT88 …



Тэги:

Как подключить накладной термостат KT88

Нажми для просмотра

Подробное
подключени
е
терморегул
ятора cewal RQ
к
обогревате
лю Венеция
ПКК 700. Наш
интернет-м
газин …



Тэги:

Как подключить терморегулятор CEWAL RQ к обогревателю видео

Нажми для просмотра

Терморегул
ятор XH W3001:
широчайший
выбор у
одного
продавца:
светодиодн
ый …



Тэги:

Терморегулятор XH W3001. Посылка с АлиЭкспресс. #терморегулятор

Нажми для просмотра

В данном
видео вы
узнаете
как
подключать
твердотель
ные и
электромаг
нитные
реле. Как
подключить



Тэги:

ТЕРМОРЕГУЛЯТОРЫ #3 Подключение твердотельных и электромагнитных реле.

Нажми для просмотра

Термостат
комнатный
для
регулирова
ния
температур
ы в
помещении.
Прибор
использует
ся
совместно
с
различным..
.



Тэги:

Термостат комнатный электрический IMIT TA3n. Схема подключения

Нажми для просмотра

Инструкция
по
установке
и
подключени
ю
обогревате
ля Теплэко,
а так же по
подключени
ю
терморегул
ятора и…



Тэги:

Подробная инструкция по установке и подключению обогревателя Теплэко, терморегулятора.

Нажми для просмотра

В данном
видео, я
расскажу
как
правильно
подключить
комнатный
термостат
к газовому
котлу!
Это…



Тэги:

Как подключить термостат к газовому котлу! Подробная инструкция!

Нажми для просмотра

Регулятор
температур
ы в
автомобиле

помещении,

инкубаторе
.




Тэги:

Термостат W1209 как подключить,терморегулятор для инкубатора.

Нажми для просмотра

Терморегул
ятор#XH-W3001#п
одключение
Здравствуй
те
Друзья!Сег
дня мы
подключим
терморегул
ятор XH-W3001…



Тэги:

Механический термостат ballu BMT 1 подключение

Нажми для просмотра

Схема
подключени
я
терморегул
ятора
теплого
пола:
самостояте
льная
установка
Подключени
е теплого…



Тэги:

Схема подключения и настройка Терморегулятора XH-W3001.

Нажми для просмотра

Вашему
вниманию
обзор
настройка
и
инструкция
по работе с
термоконтр
оллером
STC-1000,
заказанног
о на
алиэкспре..
.



Тэги:

Подключение терморегулятора к теплому полу видео

Нажми для просмотра

Схема и
принцип
работы.



Тэги:

Терморегулятор STC-1000. Распаковка, настройка, обзор. Temperature controller

Нажми для просмотра

Термостат.
Термостат
насоса. В
этом видео
подробно
рассмотрим
, как
подключить
термостат.
Схемы
подключени
я….



Тэги:

Как подключить термостат батареи» rel=»spf-prefetch

Нажми для просмотра

Описание отсутсвует



Тэги:

Термостат. Как подключить к насосу?» rel=»spf-prefetch

Список источников

  • pol-spec.ru
  • kotel.guru
  • dekoriko.ru
  • electrikmaster.ru
  • pol-hot.ru
  • sovet-ingenera.com
  • kaminguru.com
  • electrikexpert.ru
  • funer.ru
  • StroyPotencial.ru

Поделитесь с друзьями!

BMT-1 Ballu, код 4650064775862. 15 отзывов

Средний отзыв:

4.4

BMT-1

Рогожкина Дарья

Р** Дарья

Муж купил на дачу, попросил написать отзыв, мы часто бываем на даче, у нас маленький ребенок, и нужно постоянно поддерживать одну и ту же температуру. Купил года 3 назад, один полетел, вернули по гарантии, взяли другой, и вот работает уже 2 года. В комплекте идет схема подключения, муж с другом часа 2 разбирались, но все получилось, и он работает, для профи это скорей всего минутное дело. Немного раздражает инфракрасная лапочка, но это не беда.

Достоинства:

Дешевая, для дачи самое то.

BMT-1

Жаков Дамир

Жаков Дамир

На терморегулятор у меня завязан инфракрасный обогреватель Ballu BIH-L-2.0 установленный в гараже. Срабатывает чётко и после 2-х годичной работы.

Достоинства:

Диапазон регулирования температуры (+10 - +30 гр.). Коммутируемый ток, при необходимости до 16 А, но рекомендуется 10 А. Простая, надёжная, долговечная конструкция.

BMT-1

савельев геннадий витальевич

с** геннадий витальевич

все свои электронные конвекторы перевел на механический регулятор, пока результатом доволен

Достоинства:

надежная механика, наглядная и понятная схема монтажа

BMT-1

Калугина Елена Гурьевна

К** Елена Гурьевна

Подключили через терморегуляторы инфракрасные обогреватели. С задачей справляются штатно, температуру поддерживают на заданном уровне. С регулировкой разобрались не сразу, но со временем приспособились.

Достоинства:

Недорогой, работает исправно.

Недостатки:

Не обнаружены.

BMT-1

ханов сергей юрьевич

х** сергей юрьевич

Достоинства:

Механическое управление, надежное.

Недостатки:

Не выявлено.

BMT-1

Максина Эвелина

Максина Эвелина

Покупали терморегулятор Ballu BMT-1 по рекомендации соседей, у них такой же, они им пользуются на протяжении 2 лет, поэтому вещь уже проверенная временем.

Достоинства:

Приятная цена, качество отличное , в использовании неприхотлив, порадовала гарантия на год

Недостатки:

не нашли

BMT-1

Королёв Миша

Королёв Миша

Купил себе ИК обогреватель и сразу этот механический терморегулятор. Посоветовал мне его продавец в магазине. Проблем в подключении не возникло, в инструкции все доходчиво описано.
Прежде всего, купил терморегулятор для экономии электроэнергии, чтобы не было перегрева в помещении, и не платить лишние деньги за свет. В управлении удобный, выбрал нужную температуру, и далее терморегулятор сам её поддерживает (от +10 до +30 градусов). При включении на нём загорается яркая лампочка-индикатор. Достаточно прочный, выполнен из пластика. Работает уже полгода без нареканий. На стене смотрится аккуратно. Температуру поддерживает очень точно, что обеспечивает настоящий комфорт. Без терморегулятора потребление электроэнергии однозначно больше. Советую всем, стоит недорого, а в быту очень полезная и нужная вещь.

Достоинства:

Качественная сборка, точность поддержания температуры. Экономия потребления электроэнергии.

BMT-1

Генкин Василий

Г** Василий

Если не ошибаюсь, года 3 им точно пользуюсь. Покупал для теплого пола в ванне. Сейчас когда установил такой пол на кухне, искал именно этот терморегулятор, нашел в первом же магазине. Купил сразу несколько, так как планирую и дальше в квартире устанавливать полы. Хоть и сделан в Китае, но надежный. Проблем при установке не доставляет. Что новый, что старый идентичный по качеству, что радует. Даже спустя столько лет использования работает четко, температуру как держал на заданном уровне, так и держит. Внешние габариты стандартные, на стене не сильно заметен.

Достоинства:

надежный, простой и недорогой

Недостатки:

не нашел

BMT-1

Мерясева Лариса

М** Лариса

Для подключения необходимо хоть немного разбираться в электрике.

Достоинства:

Установили для котла, чтобы поддерживать комфортную температуру. Ранее по возвращению с работы в доме было либо жарко, либо холодно. После установки терморегулятора проблема решена. Также сократились затраты на электроэнергию.

Недостатки:

Не выявлены.

BMT-1

Трофимов Даниил

Т** Даниил

У меня установлен такой терморегулятор на теплый пол. Вещь не дорогая, но надежная - год уже стоит, пока не подвел. Очень удобно с ним стало - можно регулировать температуру для пола. Диапазон его от 10 до 30 градусов. Самостоятельно можно задать определённую температуру ему. Есть световой индикатор. Летом на даче у меня стоит такой же регулятор на вентилятор - тоже удобно.

Достоинства:

Не дорогая и нужная вещь

Недостатки:

Не нашлось

BMT-1

Аверьянов Сергей

А** Сергей

Поставляется в компактной коробке, в комплекте сам терморегулятор, два винта в пакетике, инструкция по установке и подключению и гарантийный талон. Внешне сам термостат представляет собой небольшую квадратную коробочку с ручкой посередине и светодиодом, который включается при работе нагревателей. Размер термостата чуть больше восьми сантиметров по ширине и длине и высотой около четырех. Ручка регулирует температуру от десяти до тридцати градусов. Подключается очень просто, если точно следовать инструкции. Регулирует температуру четко, проверяли с электронным термометром. Очень удобно, когда приборы автоматически поддерживают заданную температуру без вмешательства человека. Радует, что нужно всего лишь повернуть ручку на нужную температуру.

Достоинства:

Точность регулирования, удобство установки.

Недостатки:

Не обнаружено.

BMT-1

Белевцева Мария

Б** Мария

Регулятор температуры Ballu BMT-1 появился в нашем доме вместе с рождением ребенка. Регулятор температуры Ballu BMT-1 появился в нашем доме вместе с рождением ребенка. В условиях осени, когда еще не включено отопление и уже холодно и сыро на улице, нас выручила новая система. Мы стали использовать инфракрасный обогреватель воздуха, подключенный к температурному регулятору. На Ballu BMT-1 задается необходимая температура воздуха в комнате, и он сам включает и выключает обогреватель, если происходит ее повышение или понижение. Теперь мы планируем подключить к регулятору еще и вентилятор, чтобы он поддерживал прохладу в комнате летом.

Достоинства:

Поддерживает заданную температуру в помещении.

Недостатки:

Пока не выявлены.

BMT-1

Арсений

Арсений

Достоинства:

Со своей задачей справляется. Может работать как на обогрев, так и на охлаждение.

Недостатки:

Может быть мне брак попался, но винт, который должен фиксировать крышку, не фиксирует ничего, крышка болтается и не держится.

BMT-1

Арсений

Арсений

Достоинства:

Только цена.

Недостатки:

Может быть мне брак попался, но винт, который должен фиксировать крышку, не фиксирует ничего, крышка болтается и не держится. Температура определяется с большой погрешностью, например, если выставить 15, то держит около 20-22, если 18, то вообще улетает за 25.

BMT-1

Внимание - для теплого пола не предназначен!

Достоинства:

Самый простой терморегулятор

Недостатки:

за подобную цену вполне себе ничего.

Как подключить термостат к газовому котлу - подключение терморегулятора

В устройстве всех настенных и некоторых современных напольных газовых котлов предусмотрено подключение термостата или программатора. Эти устройства помогают автоматически регулировать температуру в доме или включать и выключать котел в заданное время.

Котлы с механическим управлением не имеют возможности подключения электронного термостата.

Чаще всего возникает необходимость поддерживания необходимой температуры воздуха в помещении без вмешательства человека. Для этой цели используется комнатный термостат. В статье мы расскажем о принципе работы этого устройства и объясним, как подключить термостат к газовому котлу.

Преимущества использования устройства

Если уже говорить о преимуществах, то опишем разницу работы котла с термостатом и без него.

Без термостата

Как работает котел в обычном режиме? Мы выставляем ручкой управления нужную температуру и наслаждаемся теплом. Но что происходит, когда на улице похолодало? В помещении тоже понижается температура. Вроде ничего страшного – пошел и выставил на котле другой температурный режим. Стало жарко – уменьшил, и котел продолжает работать, включаясь и выключаясь.

С термостатом

Теперь давайте представим, как работает котел с подключенным к нему электронным термостатом. Котел будет греть теплоноситель, пока температура помещения не достигнет заданной температуры и только после этого выключится. Он не включится до тех пор, пока температура воздуха не опустится ниже заданного предела. Затем процесс вновь повторяется.

Преимущества

Установив даже самый примитивный термостат, можно сэкономить от 15 до 30% газа.

Сама по себе автоматизация процесса обогрева помещения уже является весомым преимуществом, но можно выделить еще некоторые моменты:

  • Котел не будет включаться, если в дневное время года солнечные лучи прогревают помещение и в нем поддерживается нужная температура.
  • В помещении присутствует много людей и из-за них температура воздуха не опускается.
  • Автоматика котла меньше изнашивается, так как реже происходят включения.
  • В помещении не возникает большого перепада температур, так как минимальный порог срабатывания термостата может составлять 0,25°C.
  • Возможность изменения настроек.
  • После выключения котла циркуляционный насос работает еще некоторое время, предотвращая закипание теплоносителя, и не включается до тех пор, пока котел не начнет работать.
  • С настройками справится любой человек.

Если говорить о недостатках, то можно выделить только один – в беспроводном термостате периодически нужно менять батарейки, запас которых всегда должен быть под рукой.

Даже такого краткого обзора вполне достаточно для того, чтобы понять, что приобретение и установка термостата это мудрое вложение средств, которые с лихвой окупятся за короткий промежуток времени.

Выбор прибора

К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.

Выносной термостат может быть проводным или беспроводным.

  • Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт).
  • Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение. Еще до покупки важно знать радиус действия прибора и как он действует через стены. Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла.
  • Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.

Котел и термостат одной фирмы

Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.

Бакси

Протерм

Вайлант

Способ регулировки

Органы управления могут быть:

  • в виде кнопок, а все данные отображаются на электронном табло;
  • механическое управление подразумевает наличие регулятора с нанесенными на него показателями.

Функции

Термостаты могут быть простыми или многофункциональными.

  • Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.
  • Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
  • Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.

О производителях

Большой популярностью пользуются термодатчики производителей IMIT и Siemens. Они отличаются не только функциональностью, но и способом подключения. Вполне понятно, что более функциональные модели стоят дороже. Чтобы было более понятно, мы сделали сравнительный анализ, результаты которого вы можете увидеть в приведенной ниже таблице.

Стоимость изделия приведена в рублях, но только для сравнительного анализа. Так как цены постоянно меняются, то на момент покупки точные данные можно получить на сайте производителя или в компании, занимающейся реализацией.

Установка и подключение

И вот, когда оборудование выбрано и приобретено, можно приступать к его установке. Вначале рассмотрим рекомендации по размещению датчика.

Выбираем место для датчика

От того, где будет размещен датчик, зависит правильность и эффективность работы всей отопительной системы, поэтому нужно учесть следующие правила:

  • Рекомендуемая установка датчиком над полом – 1,5 м. Все мы знаем, что помещение нагревается неравномерно при любой отопительной системе, будь то классическая система или теплый пол. Если пренебречь этим правилом, то датчик будет управлять котлом в другом температурном режиме.
  • Не рекомендуется прикреплять датчик к внешней стене, так как она всегда более холодная, нежели стены внутри помещения.
  • Датчик не нужно устанавливать в глухом месте или прятать за какими-либо предметами – возле него должен свободно циркулировать воздух. Но нужно остерегаться и другой крайности – прибор не должен находиться в зоне действия сквозняков.
  • Место для установки прибора не должно быть возле нагревательных приборов или возле кондиционера, окон и входных дверей. На него не должны попадать прямые солнечные лучи.

Такое обилие ограничений и предписаний может показаться чересчур уж большим, на самом же деле здесь ничего сложного нет, просто об этом нужно помнить, выбирая место для датчика термостата.

Приступаем к подключению

В первую очередь нужно отключить котел от электропитания, чтобы обезопасить себя и электронику котла при выполнении работ.

Если блок управления будет установлен внутри котла, то нужно найти для него подходящее место. Если есть такая необходимость, то можно воспользоваться для монтажа блока установочной коробкой.

Для того чтобы подключить блок управления к котлу, не нужны особые знания, но придется разобраться в схеме.

Красной стрелкой показан путь тока по цепи. Входя в контакт L, он проходит по плате и выходит из нее через контакт Tb2, в котором установлена перемычка, соединяющая его с контактом Tb1. Через этот контакт ток возвращается в плату и управляет работой котла, включая или выключая его.

Теперь нужно скачать с интернета схему вашего котла и проверить, есть ли в нем возможность подключения термостата. Если вы нашли на ней надпись «Комнатный термостат» (в разных моделях котлов название может несколько отличаться), значит, есть возможность подключения термостата.

Если у вас напольный котел, то такую проверку нужно выполнить до приобретения термостата.

Вернемся к перемычке, установленной между контактами Tb1 и Tb2. Во многих котлах она находится на отдельно выведенной колодке (фото выше), но в некоторых моделях ее придется искать на плате.

Открутив винты, держащие перемычку, ее нужно вытянуть, а вместо нее прикрутить провод 0,75 м2, который будет соединять плату котла с блоком управления термостата (или с проводным термостатом). Как видим, на схеме контакты термостата разомкнуты.

Согласно схеме термостата, нам понадобится пара нормально разомкнутых контактов – это COM и NO. Обычно именно такая маркировка присутствует на подключаемом блоке.

Если на блоке другая маркировка или она отсутствует вовсе, то контакты можно проверит тестером. Один электрод прижимается к среднему контакту, а вторым по очереди проверяются боковые. Нам нужна пара разомкнутых контактов.

В зависимости от конструкции, блок подключается к сети или в него вставляются батарейки.

Регулировка

Нужно проверить как ведет себя термостат. Для этого на нем выставляются определенные параметры, и смотрите, как реагирует котел на посылаемые термостатом команды. Если всё в порядке, то можно выполнить окончательную настройку. Как это сделать описано в паспорте изделия.

Некоторые советы

Чтобы система работала правильно и безотказно, примите во внимание следующие рекомендации:

  • Если вы работаете по сменам, то лучше приобрести программируемый термостат и отрегулировать его так, чтобы во время вашего отсутствия в помещении поддерживалась минимально допустимая температура.
  • Уезжая отдыхать или надолго отлучаясь из дома, переведите отопление в экономичный режим, и на всякий случай установите в прибор свежие батарейки.
  • Не дожидайтесь пока батарейки станут непригодными – меняйте их заранее.
  • Подключайте котел и блок управления через стабилизатор.

Эпилог

Терморегулятор облегчит вашу жизнь, а установив его своими руками, вы немало сэкономите и будете знать, что с ним делать в случае поломки. Надеемся, что эта статья послужит для вас хорошим руководством.

Видео

В этом видео показано, как выполняется подключение к котлу комнатного термостата или программатора:

Посмотрите видео о монтаже термостата-программатора T-Control для совместной работы с газовым котлом Аристон:

Как подключить термостат [Руководство по монтажу проводки]

Они возвращаются домой и пылятся с ящика для инструментов. Никогда не читая инструкции по установке термостата, они приступают к замене термостата. Некоторым удается заменить термостат, а некоторым нет. Те, кто, скорее всего, прочитал некоторые инструкции по установке термостатов или попросил кого-то прочитать инструкции по установке термостатов для них. Наконец, те, которые не увенчались успехом, в конечном итоге вызывают профессионала для установки нового термостата.

Статья с советами по успешной установке термостата (открывается в новом окне)

Рекомендации по установке термостата

Самый главный совет для большинства людей - в случае возникновения каких-либо проблем позвонить специалисту по HVAC. Будь то термостат или система HVAC. Проблема может быть не в термостате. И вы можете усугубить проблему, которая в конечном итоге будет стоить дороже. Кроме того, если у вас есть многозонная система, высокоэффективный тепловой насос или даже просто тепловой насос, обычная сплит-система переменного тока и бойлер для тепла (и у вас есть один термостат) или система на основе Apollo ( горячая вода с подогревом в водонагревателе) с сплит-системой …….вызовите профессионала.

Эти системы могут быть очень сложными и могут потребовать специальных монтажных оснований, чтобы схема управления термостатом работала должным образом. Кроме того, для тепловых насосов существуют различные элементы управления, и провода для этих элементов управления входят в термостат, это разноцветные провода термостата. Эти элементы управления могут быть очень сложными. Наконец, каждый провод должен идти к правильной клемме на термостате, иначе устройство не будет работать правильно.

Вопросы, на которые необходимо ответить перед заменой термостата
  1. Что означают цвета проводов термостата? (См. Справочную страницу с цветной проводкой термостата)
  2. Сколько проводов мне нужно для термостата? Это зависит от типа вашей системы HVAC.Обычно для теплового насоса требуется больше проводов, чем для любой другой системы HVAC.
  3. Как подключить термостат? Смотрите наши подробные инструкции ниже.
  4. Что означает старая проводка термостата? Это провода, которые вы будете использовать для подключения нового термостата. Сделайте снимок на свой смартфон, пока они все еще подключены к старому термостату. Это поможет с подключением нового термостата.
  5. Какие провода для обогрева на термостате? Какие провода для охлаждения на термостате? Подробные пояснения к проводке см. В нашей таблице цветов проводки термостата или на странице.
Варианты установки термостата

Существует так много различных вариаций этой высокопроизводительной системы отопления, вентиляции и кондиционирования воздуха, не буду пытаться описывать их здесь. Мы опишем общий тип (по крайней мере, для этого региона (средняя Атлантика), и если вы увидите, что у вас есть описанная система, вы можете действовать осторожно, на свой страх и риск. Кроме того, вот список возможных комбинаций проводки термостата, начинающийся с наиболее распространенный первый:

Это наиболее распространенный вариант, охватывающий многие центральные кондиционеры с кондиционерами или газовыми печами.Наконец, 5 проводов, вероятно, покрывают красный для 24-вольтового горячего, белый для тепла, желтый для охлаждения, зеленый для вентилятора и синий для общего (общий может быть другого цвета).

Обычно это термостат с батарейным питанием или цифровой термостат, работающий только на нагрев. Он охватывает те же элементы управления или цвета, что и описанная выше 5-проводная проводка термостата, за исключением только нагрева. Кроме того, только с обогревом, у вас, вероятно, будет 24-вольтовый горячий и общий (красный и синий), белый провод для тепла и зеленый провод для вентилятора.

Это обычное дело для цифрового термостата, который управляет котлом. Наконец, у него есть 24-вольтовый горячий и 24-вольтный общий провод, а также провод для тепла, который, вероятно, белый.

Это, скорее всего, термостат только для нагрева, цифровой или нецифровой. Если он цифровой, он питается от батареи для питания термостата. Два провода, вероятно, красные для горячего 24 В и белые для тепла.

Если у вас больше пяти проводов, у вас больше контрольных точек или у вас есть тепловой насос.Обратитесь к нашим страницам, посвященным проводке теплового насоса, чтобы узнать, как подключить термостат теплового насоса, или к нашей цветной странице проводки термостата, чтобы увидеть дополнительные точки управления для вашего термостата.

Таблица цветовых кодов проводки термостата (открывается в новом окне)
Кроме того, имейте в виду, что термостаты оснащены устройствами предупреждения нагрева и охлаждения. Предохранители охлаждения не регулируются, если упреждающие элементы тепла регулируются с помощью механических термостатов. Для вашей отопительной системы очень важна установка средства предупреждения перегрева.И для правильной работы термостата (только если у вас механический нецифровой термостат).

Устанавливается в соответствии с потреблением тока в управляющем контуре отопления. Кроме того, убедитесь, что датчик перегрева настроен правильно. Устанавливается в термостате или термостатах. Правильные настройки гарантируют, что вы получите максимальную отдачу от вашей системы отопления и термостатов.

Как подключить термостат - выбор подходящего Tstat

Раздельная или пакетная система переменного тока с газовым, масляным или электрическим нагревом

Honeywell TouchScreen Thermostat

Первое, что вы должны сделать перед заменой термостата, - это выбрать правильный термостат для вашей системы.Выбор подходящего термостата.
Если вы на пенсии или кто-то находится дома в течение дня, вам, скорее всего, не понадобится программируемый термостат. В этом случае единственная выгода, которую вы получите от программируемого термостата или термостатов, - это ночь. Или я предпочитаю говорить утром, потому что вы можете настроить его так, чтобы устройство включалось непосредственно перед тем, как вы проснетесь.

Таким образом, когда вы встаете с постели, в доме будет комфортная температура. Я подробно опишу преимущества программируемого термостата в другом разделе ниже.Наконец, как только вы сделали выбор термостата, вы можете переходить к следующему шагу.

Перед тем, как вы начнете замену старого термостата

Полезная страница, которая поможет вам выбрать правильный термостат (открывается в новом окне)

Термостаты Honeywell, доступные здесь

Подключение и установка термостата Рекомендации ……… .Если вы решите устанавливаете собственный термостат, вы делаете это на свой страх и риск. Есть много случаев, когда домовладелец устанавливал собственный термостат и добивался успеха.Также во многих случаях домовладелец не смог установить новый термостат. Люди, которые потерпели неудачу, зря потратили часть своего дня, испортили один или два термостата и вызвали неисправность неотъемлемой части своей системы.

Это не говоря уже о том, что они в конечном итоге вызвали профессионального специалиста по HVAC для решения проблем. Проблемы, вызванные неправильной установкой термостата. Неудачники в конечном итоге платят в три-четыре раза больше, чем они заплатили бы, если бы первым был вызван профессионал.Наконец, учтите это при своем решении и, если есть сомнения, обратитесь к профессионалу. Вызовите специалиста для установки и подключения нового термостата.

Перед тем, как приступить к установке нового термостата, выключите питание. Как для конденсационной установки, так и для воздухообрабатывающего агрегата / печи / котла.

Инструменты и ступени для установки термостата

[BWFJ] MACK RD600 FUSE BOX [AYBY] - СИМВОЛ-РЕАЛЬНОСТЬ

Автор: Памела М. Бреннер, 31 мая 2021 г.

Блок предохранителей

mack rd600.Смотри еще Схема

Блок предохранителей

mack rd600. Увидеть другой Электропроводка

Блок предохранителей

mack rd600. Смотри еще Схема

Блок предохранителей

mack rd600.Смотри еще Электропроводка

Блок предохранителей

mack rd600. Смотри еще Электропроводка

Блок предохранителей

mack rd600. Смотри еще Электропроводка

Блок предохранителей

mack rd600.Смотри еще Электропроводка

Блок предохранителей

mack rd600. Смотри еще Электропроводка

Блок предохранителей

mack rd600. Смотри еще Электропроводка

Блок предохранителей

mack rd600.Смотри еще Схема

Блок предохранителей

mack rd600. Смотри еще Электропроводка

Блок предохранителей

mack rd600. Смотри еще Схема

Блок предохранителей

mack rd600.Смотри еще Электропроводка

Блок предохранителей Mack Rd600


Пожалуйста, создайте БЕСПЛАТНЫЙ СЧЕТ продолжить чтение или скачать !

Начни свой месяц БЕСПЛАТНО !!


Надежно проверено База данных диаграмм

- бесплатное чтение или загрузка базы данных диаграмм

База данных диаграмм - бесплатное чтение или загрузка базы данных диаграмм
  1. ДОМ
  2. Бесплатное чтение или загрузка базы данных диаграмм

Недавний поиск

Схема подключения топливной форсунки Corvette 1992 года , Схема подключения кулисного переключателя Warn Изображение , Электросхема 2005 Mini Cooper Кабриолет Схема подключения стерео Vw Gti, 2012 г. , Оригинальная электрическая схема Ford Focus 2003 г. Схема подключения автомобильной стереосистемы Ford F 150 1999 года. Схема подключения Ford Focus 2001 , Электросхема генератора переменного тока Magneti Marelli , Схема радиатора двигателя Bmw 328i 2000 года выпуска , 2004 Схема подключения топливной системы Chevy Silverado , Схема холодильника Whirlpool Gb22dkxjw01 , Схема подключения инерционного переключателя , Электросхема стеклоподъемника Пантера , Схема предохранителей для автомобилей Chrysler Town и Country, 2009 г. , Электросхема оператора экскаватора Volvo , Схема передней панели материнской платы , Схема подключения Wingman Code 3 , Схема пищевой сети , Google Документы Вставить диаграмму , Электромонтажная схема Mercury Grand Marquis 1992 года , Схема электрических соединений Harley 99 Схема проводов Ford Windstar , Простая диаграмма ферментативного цикла , Схема предохранителей Honda Fit 2008 г. , Схема предохранителей VW Golf , Схема электропроводки первичного управления масляной горелкой , Схема системы охлаждения Ford Taurus 2005 года , Схема предохранителей генератора S10 2003 г. Электросхема Hyundai Elantra, 2001 г. , Схема главного цилиндра Chevy 2003 года , Схема предохранителей Saab 2003 г. , Электросхема Kia Spectra 2007 г. , 1996 Toyota Avalon Service Ремонтная мастерская установила OEM сервис и электрические схемы Топливопровод Mazda 626 1999 года. Схема двигателя Volvo 850 1995 года выпуска. , Схема подключения управления 3-скоростным вентилятором , 2009 Volvo 670 Схема подключения магнитолы Схема подключения тормозов Ford F 250 1996 года. Схема подключения вилки 110В, Великобритания , Электросхема Bentley 2011 Jetta , Проекты 3D-схем кожи , Схема подключения Audi A1 Espaà± ol Электромонтажная схема Honda Magna 700 1986 года , 2014 Ford Focus St Электросхема , 2003 Схема подключения дверного переключателя Silverado , Электросхема Isuzu D Max , Схема проводов Impala 1963 года , Схема подключения Kawasaki Vn1500 , Citroen Xsara Picasso 2.0 Hdi Пользовательская электрическая схема , Электрические схемы релейного трансформатора 24 В Honeywell , Электрическая схема Hercules 2000 , 1992 Только схема предохранителей Chevy 1500 Sierra Gmc , 2004 Harley 1200 Sportster Схема подключения системы зажигания , Схема подключения пригородной радиосвязи 2000 г. , Схема подключения реле на 8 постов , Схема распределения питания Ranger 1998 г. , Схема подключения Vonage , Ford Excursion 7 3 Схема подключения топлива , 63 Схема электрических соединений Ford Falcon Схема подключения Cadillac Eldorado 1992 года. , Схема вакуума Oldsmobile Alero , Принципиальная электрическая схема 70 , 69 Схема подключения стартера Camaro , Руководство по гидравлической схеме экскаватора Terex Atlas TM270 , Электрические схемы John Deere 1830 , Схема подключения Teryx , 2002 Электрическая схема 4runner , Электросхема 2006 Jeep Grand Cherokee , Схема подключения холодильника Схема подключения фар Toyota Sequoia 2002 года выпуска. , 87 Схема двигателя пикапа Тойота , Схема предохранителей Kia Optima 2013 , Схема двигателя Mercury Mystique 1998 года , Базовая электрическая схема генератора переменного тока Jeep , Схема материнской платы Foxconn G41mxe , 6.9 Схема подключения контроллера свечей накаливания Idi , Схема электрических соединений блока переменного тока Acdelco 15 8794 , Инструменты диаграмм Google , 02 Схема предохранителей E350 , Государственная электрическая схема водонагревателя , 2006 Land Rover Lr3 Схема подключения магнитолы , Схема подключения переключателя Hoa для освещения , Схема жгута проводов 1998 Chevrolet Silverado , Cherry Mobile Диаграмма , Схема двигателя Понтиак 3 8л , Схема зарядного устройства 2010 г. , Схема подключения Ford Xf , Электросхема генератора переменного тока Лестера , Схемы подключения Snapper Z1804k , Volvo 2003 2005 V70 Xc70 Xc90Полные электрические схемы , Схема подключения Pioneer Super Tuner III D , Электрическая схема электродвигателя вентилятора переменного тока Ge , Схема скейтборда с консольной балкой Схема предохранителей Honda Civic 1996 года выпуска. Электрическая схема Chrysler Pacifica Tcm Схема подключения Toyota Ta, 1995 г. , Электросхема Toyota Tamaraw Fx.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
