Схема подключения трехфазного двигателя в однофазную сеть: Как подключить электродвигатель 380В на 220В

Как подключить электродвигатель 380В на 220В

Бывают ситуации, когда мы вынуждены использовать двигатель, который не адаптирован к данному источнику питания. Примером этого является подключение трехфазного двигателя к однофазной сети. Может быть, не все знают, но это возможно и даже и не так сложно осуществить. Но стоит учитывать, что трехфазный двигатель в однофазной сети теряет около 30-50% своей мощности. В сети 220 В двигатели мощностью более 3 кВт включать не имеет смысла – бытовая электропроводка не выдержит нагрузки.

Подключение с помощью фазосдвигающего конденсатора (искусственный фазовый метод)

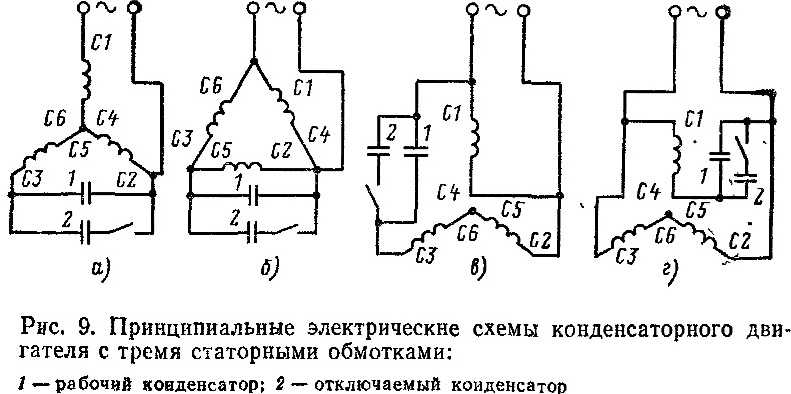

Наиболее распространённый и простой способ подключения трехфазного электродвигателя в однофазную сеть – это способ с применением фазосдвигающего конденсатора, через который запитывается третья обмотка электродвигателя.

Существуют пусковые и так называемые рабочие конденсаторы, которые постоянно задействованы во время работы двигателя. Основной задачей рабочих конденсаторов является обеспечение оптимальной нагрузочной способности двигателя. Нормальная работа трехфазного электродвигателя во многом зависит от правильного выбора конденсатора.

Как правильно подобрать конденсаторы

Теоретически предполагается осуществлять расчет необходимой емкости путем деления силы тока на напряжение и полученную величину умножить на коэффициент. Для разного типа соединений обмоток коэффициент составляет:

• звездой – 2800
• треугольником — 4800

Недостатком этого метода является то, что не всегда на электродвигателе сохранилась табличка с данными. Невозможно точно знать коэффициент мощности и мощность двигателя, а следовательно и силу тока. К тому же на силу тока могут действовать такие факторы как отклонения напряжения в сети и величина нагрузки на двигатель.

Поэтому следует применять упрощенный расчет емкости рабочих конденсаторов. Просто учесть, что на каждые 100 ватт мощности необходимо 7 микрофарад емкости. Удобнее использовать несколько параллельно соединенных конденсаторов малой, желательно одинаковой емкости, чем один большой. Просто суммируя емкость собранных конденсаторов, можно легко определить и подобрать оптимальное значение. Для начала лучше процентов на десять занизить суммарную емкость.

Таких схем несколько, это и самодельные пусковые устройства на тиристорах с транзисторным управлением и подключение двигателя через индукционные катушки или сопротивления. На практике, эти способы сложнореализуемые и малоэффективные.

Подключение трехфазного асинхронного двигателя через преобразователь частоты

Для подключения трехфазных двигателей к сети 220В применяются однофазные ПЧ. Хотя, это не самый бюджетный вариант, но частотник позволяет преобразовывать переменное напряжение частотой 50 Гц в напряжение с частотой от 0 Гц до 1 кГц, к тому же импульсное. Благодаря этому появляется возможность осуществить плавный пуск двигателя и регулировать частоту оборотов.

В некоторых ПЧ есть функция построения модели двигателя и преобразователь сам выставляет нужные параметры для работы.

Для подключения частотного преобразователля к двигателю применяют экранированные кабели, рекомендованным производителем марок, сечением, отвечающем мощности выбранного ПЧ. Подключение осуществляется через емкостные входы преобразователя, внешние конденсаторы при этом не нужны.

Заключение

При включении трехфазного двигателя в однофазную сеть существенно изменяются характеристики агрегата. Из-за значительных недостатков такой метод в массово в промышленности не применяется, и допускается только как исключительная мера. Такое подключение допустимо только для маломощных электродвигателей.

схемы соединения обмоток и конденсаторы, емкость, реверс

Подключение трёхфазного двигателя к однофазной цепи может потребоваться просто потому, что другого нет под рукой, или нужно сэкономить, или просто захотелось смастерить что-то своими руками из старых запасов. Тем более асинхронники (это практически все 3-фазные электромоторы, могущие встретиться на жизненном пути Самоделкина) имеют одно очень важное конструкционное преимущество: у них нет электрических щёток — лишней расходной детали.

• Подключение двигателя 380 на 220
• Какую схему соединения обмоток выбрать
• Подбираем конденсатор
• Подсчет итоговой ёмкости
• Реверс

Подключение двигателя 380 на 220

380в — это напряжение между фазами в трёхфазной цепи (линейное), а 220в — напряжение между фазой и нулём (фазное) в той же самой цепи. В обычной однофазной цепи: дома, на даче или в гараже есть только два провода — ноль и фаза; сейчас в новых постройках появился защитный ноль (заземление) — провод жёлто-зелёного цвета, он подходит к «рогам» розетки, его в расчёт не принимаем, о заземлении разговор совсем другой.

Возникает вопрос о том, где взять недостающие фазы. Применение фазорасщепителя или инвертора (устройство, преобразующее однофазный электрический ток в трёхфазный) рассматривать не будем, не стоит принимать во внимание и индукционный с помощью катушек индуктивности способ сдвига фаз. Пойдём другим путём, ёмкостным — подключение электродвигателя 380 В на 220 В через конденсатор. Этот метод является самым простым и оптимальным, легким в реализации.

То, что имеется сам трёхфазный электродвигатель, ясно по умолчанию, нужно только определить схему подключения его обмоток и как подключить двигатель 380 на 220. Для этого надо вскрыть клеммную коробку электродвигателя и если в ней только три клеммы, стало быть, обмотки статора соединены звездой и для переделки на треугольник, а когда на шильдике движка указано рабочее напряжение 380 В, то это нужно, придётся открывать заднюю крышку мотора, искать выводы обмоток, переключать их. Тут рекомендуется позвать опытного электрика.

В коробке шесть клемм, расположенных двумя рядами — по три штуки в каждом. Рассмотрим возможные варианты

1. Три клеммы ОДНОГО ряда соединены между собой — звезда.
2. МЕЖДУРЯДНОЕ соединение клемм попарно — треугольник.

Какую схему соединения обмоток выбрать

Читаем информацию о рабочем напряжении на табличке:

• 380В — только треугольник.
• 380В/220В — треугольник или звезда.
• 220/127 — только звезда. Очень редкий вариант.

Нужно иметь в виду, что при соединении треугольником на обмотку попадает напряжение в 1,7 раза больше, чем при соединении звездой, а значит и реализуемая мощность будет выше, но звезда обеспечивает плавный пуск.

Подбираем конденсатор

В цепи переменного тока — а это как раз наш случай — не стоит пользоваться полярными, имеющими плюсовой и минусовой контакты (анод и катод) конденсаторами. Но при необходимости эту проблему обойти можно путём использования диодного моста или двух полярных конденсаторов, объединённых в один соединением одноимённых контактов, но тут опять лучше позвать опытного электрика.

Существует формула потребной ёмкости рабочего конденсатора, но рассчитав по ней, равно потребуется проверять работу устройства на практике. Если есть какие-то конденсаторы лучше сразу перейти к методу вдумчивого подбора, но именно вдумчивого, а не совсем бездумного.

Конденсаторы должны быть неполярными, обладать одинаковым рабочим напряжением никак не менее 300 В, но лучше 400 В и выше.

• Рабочее напряжение конденсаторов должно быть ОДИНАКОВЫМ, иначе тот, где оно меньше, выйдет из строя.

Начните со значения 30 микрофарад (μF) на 1 киловатт паспортной мощности мотора при соединении обмоток статора звездой, при треугольнике можно пробовать с 50−70 μF. Электродвигатель на холостом ходу (без нагрузки) должен запуститься и набрать обороты не особо нагреваясь, продолжительная работа на холостом ходу нежелательна, двигатель может сгореть. Если холостой запуск происходит нормально, без перегрева и запаха гари, то рабочий конденсатор подобран, на нём и будет работать, подключайте нагрузку и продолжайте испытания уже в рабочем состоянии.

А если подключение электродвигателя 380 В на 220 В через конденсатор происходит сразу под серьёзной нагрузкой?

Тут потребуется стартовый конденсатор, его ёмкость нужно начинать подбирать со значений в полтора раза больше, чем рабочий. Пример: рабочий 60 μF, тогда стартовый первоначально ставим на 90 μFи, если нормального запуска нет, то добавляем ёмкость пусковой цепи конденсаторов (примерная ёмкость пусковой цепи составляет до трёх рабочей, в нашем примере до 180 μF). После выхода на рабочие обороты пусковые конденсаторы выключаются, остаётся только рабочий. Цепи рабочего и пускового конденсаторов параллельны, в каждую можно поставить отдельный выключатель.

В бытовой сети не нужно использовать устройства мощностью более 3 квт — сработает защита или сгорит проводка.

Подсчет итоговой ёмкости

При параллельном соединении конденсаторов их ёмкости складываются, а вот при последовательном — наоборот, суммарная ёмкость будет меньше, тут равна сумма обратных значений. Когда два одинаковых конденсатора соединяются параллельно суммарная ёмкость удваивается, а если последовательно, то уменьшается в два раза. То есть сумма ёмкости двух конденсаторов по 100 микрофарад может быть и 200 μF, и 50 μF. Всё зависит от типа их соединения между собой.

Другой пример: суммарная ёмкость конденсаторов 60 μF и 90 μF при параллельном соединении будет 150 μF, при последовательном — 36 μF. Это можно творчески использовать при подборе из того, что есть, или при покупке подешевле.

Реверс

Для изменения направления вращения ротора нужно переключить ёмкостную цепь на другой провод или клемму коробки электродвигателя. На одну клемму подаётся фаза, на другую ноль, включение конденсаторной группы производим к третьей. Теперь при подключении второго провода конденсатора к фазе мотор крутится в одну сторону, к нулю — в другую.

Этого достаточно, чтобы разобраться в том как подключить трёхфазный двигатель на 220, но если всё получилось и вроде работает правильно крутит, не греется, не горит окончательно убедиться в правильности собранной схемы поможет нехитрая и в этом случае необязательная проверка. Во время работы с постоянной, одинаковой нагрузкой с помощью токоизмерительных клещей померьте токи в фазном, нулевом и конденсаторном проводах. В идеале они должны быть равны между собою, если и есть небольшие различия (процентов 30), то это не идеал, но всё-таки хорошо.

А исправляется различие токов просто — путём изменения ёмкости рабочего конденсатора. Нужно не делать резких движений и не сжечь обмотку, установив слишком большую ёмкость рабочего конденсатора.

Подключение трехфазного двигателя к однофазной сети через конденсатор: схема, подбор

Многие любители и профессионалы используют электрооборудование различного назначения. И во многих случаях электрооборудование приводится в движение трехфазными двигателями. А вот трехфазная сеть часто отсутствует в гаражных боксах и индивидуальных домах. И тут на помощь приходят схемы подключения трехфазного двигателя в однофазную сеть.

Содержимое

• 1 Зачем нужен конденсатор
• 2 Как правильно подобрать конденсаторы
• 3 Схема подключения электродвигателя 380 на 220 вольт с конденсатором
• 4 Схема подключения электродвигателя без конденсаторов
• 5 Как подключить с реверсом

Что такое конденсатор для

Трехфазные асинхронные двигатели переменного тока с короткозамкнутым ротором наиболее распространены и применяются в станкостроении. Мы рассмотрим их подключение к однофазной сети. Когда двигатель включен в трехфазную сеть, по трем обмоткам в разные моменты времени протекает переменный ток. Этот ток создает вращающееся магнитное поле, которое начинает вращать ротор двигателя.

При подключении двигателя к однофазной сети ток по обмоткам течет, но вращающегося магнитного поля нет, ротор не вращается. Выход из этой ситуации был найден. Самый простой и эффективный способ оказался, это подключить конденсатор параллельно одной из обмоток двигателя. Конденсатор за счет пульсирующей энергии создает фазовый сдвиг, в обмотках двигателя создается вращающееся магнитное поле и двигатель работает. Конденсатор постоянно находится под напряжением и называется рабочим конденсатором.

ВАЖНО! Правильно рассчитайте и выберите емкость рабочего конденсатора и его тип.

Как правильно подобрать конденсаторы

Теоретически расчет необходимой емкости предполагается путем деления тока на напряжение и умножения полученного значения на коэффициент. Для различных типов соединения обмоток коэффициент составляет:

• звезда — 2800;
• дельта — 4800.

Недостаток этого способа в том, что не всегда сохраняется заводская табличка на электродвигателе. Невозможно точно узнать коэффициент мощности и мощность двигателя и, следовательно, силу тока. Кроме того, на силу тока могут влиять такие факторы, как колебания сетевого напряжения и величина нагрузки на двигатель.

Поэтому следует применять упрощенный расчет емкости рабочих конденсаторов. Только учтите, что на каждые 100 ватт мощности нужно 7 мкФ емкости. Удобнее использовать несколько соединенных параллельно небольших конденсаторов, желательно одинаковой емкости, чем один большой конденсатор. Просто сложив емкости собранных конденсаторов, легко определить и подобрать оптимальное значение. Во-первых, общую мощность лучше занизить процентов на десять.

Если двигатель запускается легко и имеет достаточную мощность для его работы, значит, вы правы. Если нет, вам нужно подключить больше конденсаторов, пока двигатель не достигнет оптимальной мощности.

СОВЕТ. При подключении трехфазного асинхронного двигателя с короткозамкнутым ротором к однофазной сети теряется не менее трети его мощности.

Имейте в виду, что много — это не всегда хорошо, и при превышении оптимальной емкости рабочих конденсаторов двигатель будет перегреваться. Перегрев может привести к перегоранию обмоток и выходу двигателя из строя.

ВАЖНО! Конденсаторы должны быть соединены параллельно.

Конденсаторы желательно выбирать с рабочим напряжением не менее 450 вольт. Наиболее распространены так называемые бумажные конденсаторы, в названии которых есть буква Б. В настоящее время существуют также специализированные так называемые моторные конденсаторы, напр. К78-98.

ВНИМАНИЕ! Конденсаторы желательно выбирать на переменный ток. Использование других конденсаторов также возможно, но связано с усложнением схемы и возможными нежелательными последствиями.

Если двигатель запускается под большой нагрузкой, также необходим пусковой конденсатор. Его подключают параллельно рабочему конденсатору на короткое время пуска двигателя. Его емкость должна быть равна или не более чем удвоенной емкости рабочего конденсатора.

Схема подключения электродвигателя 380 на 220 вольт с конденсатором

Подключить трехфазный двигатель в однофазную сеть несложно, и с этим справится даже электрик-любитель. Если возникают трудности, следует попросить друзей или знакомых. Рядом всегда есть грамотный электрик.

Обмотки трехфазных двигателей рабочим напряжением от 380 до 220 В для работы в сети триста восемьдесят вольт соединяют по схеме звезда. Это означает, что концы обмотки соединены друг с другом, а начала подключены к сети. Чтобы иметь возможность эксплуатировать электродвигатель в однофазной сети 220 вольт, необходимо для начала переключить его обмотки по схеме треугольник. т.е. соедините конец первого с началом второго, конец второго с началом третьего и конец третьего с началом первого.

Эти соединения будут выводами двигателя для подключения к источнику питания. Два провода должны быть подключены к нулю и фазе 220 вольт через двухполюсный выключатель. Подключите третий вывод через рабочие конденсаторы к любому из первых двух выводов от двигателя. Можно попробовать начать.

Если запуск прошел успешно, двигатель работает с приемлемой мощностью и не перегревается, то можно ничего не менять. Вы получите работоспособную схему только с рабочими конденсаторами.

При пуске под нагрузкой или просто тяжелом пуске двигатель может долго раскручиваться и не достигать допустимой мощности. Тогда необходимо включить в цепь еще и пусковой конденсатор. Пусковые конденсаторы должны быть того же типа, что и рабочие конденсаторы. Столько же или в два раза больше рабочих. Они подключены параллельно им. Они используются только для запуска электродвигателя.

Для такого пуска очень удобно использовать своеобразный выключатель серии АП. Важно, чтобы он был в версии с блоком контактов. В нем при нажатии кнопки «Старт» пара контактов остается замкнутой до тех пор, пока не будет нажата кнопка «Стоп». К ним подключаются клеммы двигателя и сеть. Третий контакт замыкается только при удержании кнопки «Пуск», через него подключается пусковой конденсатор. Выключатели такого типа, только без предохранительных устройств, часто устанавливались на старые советские центробежные стиральные машины.

Схема подключения электродвигателя без конденсаторов

Реально работающих схем подключения трехфазного двигателя в бытовую сеть 220 вольт без конденсаторов нет. Некоторые изобретатели предлагают подключать двигатели через индукционные катушки или резисторы. Якобы это создает фазовый сдвиг на необходимый угол и двигатель вращается. Другие предлагают схемы подключения тиристоров. На практике это не работает, и не нужно изобретать велосипед. Когда есть дешевый и проверенный способ запуска с помощью конденсаторов.

Реально рабочий вариант — подключение трехфазного асинхронного двигателя через преобразователь частоты. Инвертор подключается к бытовой сети и выдает трехфазный ток, с возможностью плавного пуска и регулирования скорости. Но стоит такое чудо примерно от 7000 рублей при подключаемой мощности всего 250 Вт. Мощные устройства стоят значительно дороже. За такие деньги можно купить электрооборудование с возможностью подключения к однофазной цепи. Будь то мини-токарный станок, циркулярная пила, насос или компрессор.

Как подключить реверс

Обеспечить вращение ротора в обратном направлении не составляет труда. В схему подключения двигателя необходимо добавить двухпозиционный переключатель. Средний контакт переключателя соединен с одним из контактов конденсатора, а внешние контакты с выводами двигателя.

ВНИМАНИЕ! Сначала необходимо выбрать направление вращения с помощью переключателя и только потом запускать двигатель. При работающем двигателе нельзя использовать переключатель направления вращения.

Рассмотренные варианты подключения промышленных двигателей в бытовую сеть не очень сложны в своей реализации. Важно лишь обратить внимание на некоторые нюансы и техника, пусть и с небольшой потерей мощности, прослужит долго и будет полезной.
