Как найти обрыв провода в стене

Бесперебойная подача электричества в дом или квартиру – залог комфортной жизни, безопасного использования и долговечности бытовой и компьютерной техники. Но иногда свет отключается, причем только в вашем жилье или даже в какой-то одной комнате. Если после перезапуска автомата проблема не исчезла, значит, где-то произошел разрыв, который необходимо устранить. Понять, как найти обрыв провода в стене, поможет наша статья.

Почему возникает проблема?

Принимая во внимание тот факт, что элементы системы, как правило, монтируются скрытым способом, сами по себе они обрываются редко. Больше, чем в 90% случаев целостность нарушается из-за неправильного монтажа сети (еще 5-7% приходятся на низкое качество самих проводов).  Перед тем как найти место обрыва провода, стоит разобраться, что конкретно могло привести к исчезновению контакта. Среди наиболее распространенных причин:

• недостаточно надежные клеммные соединения;
• непрочная или неправильная фиксация внутри распределительных коробок;
• залом проводника, который может проявиться через длительный промежуток времени после монтажа проводки.

Сложнее всего, естественно, найти скрытый обрыв провода, но бывают ситуации, когда есть четкая причинно-следственная связь между вашими действиями и отключением электричества. Например, так бывает после сверления стены без предварительной проверки расположения проводки. Еще один вариант – когда разрыв случается в результате износа элементов. Сначала возникают небольшие трещины, потом происходит утечка тока. Отметим, что алюминиевые провода, используемые раньше, гораздо больше подвержены такой проблеме.

Как найти повреждение проводки в стене: порядок действий

Первое, что нужно сделать, если отключился свет, – узнать, в каких конкретно помещениях нет электричества, и провести там поверхностный осмотр. Сигнализировать о рядом расположенном разрыве могут выгоревшие розетки и выключатели, неприятный запах. Дополнительно с помощью тестера нужно проверить работоспособность осветительной техники. При наличии повреждения электрофурнитуры действовать следует таким образом:

• узнать, к какому автомату подключена проблемная розетка и отключить подачу электричества по всем жилам;
• определить источник питания самого соединителя, переключая автомат и выясняя, есть фаза или нет;
• используя мультиметр, поочередно выполнить проверку прилегающих к розетке соединений, начиная от щитового кабеля;
• если распределительная коробка доступна для осмотра, обязательно нужно её вскрыть;
• очертить зону поражения – если перечисленные выше советы, как определить обрыв провода в стене, не сработали, следует поочередно проанализировать состояние скруток (в том числе разобранных) и клеммника, а также нерабочих проводов. При прямом соединении кабелей (без распаечной коробки) нужно мультиметром проверить каждый провод, подключенный к устройствам в начале и в конце проблемного участка;
• подтвердить наличие обрыва нулевого провода можно с помощью индикаторной отвертки – если она показывает, что нуля нет, значит, источник сбоя именно в этой жиле.

Как видите, без специальных приборов для поиска обрыва провода в стене вам не обойтись (хотя бы в доме должен быть мультитестер и индикаторная отвертка). Не меньшее значение имеет соблюдение правил безопасности, ведь даже отключенная от сети розетка или выключатель могут ударить током при определенных обстоятельствах.

Особенности поиска проблемного участка

Есть несколько моментов, которые стоит учесть, проводя поиск обрыва проводки:

1. На помощь при обнаружении неполадок между выключателем и коробкой придет однополюсный указатель напряжения, который покажет наличие или отсутствие фаз.
2. Перед проверкой стен не лишним будет убедиться в исправности осветительной техники в помещении.
3. Наиболее радикальный метод поиска – удаление со стен отделочных материалов в зоне поражения. После этого нужно оценить состояние штроб и кабелей.
4. В качестве нестандартного прибора, который можно применять для определения расположения проводки, может выступать металлоискатель (в том числе самодельный).

В случае если найти пробой в проводке своими силами никак не удается либо восстановить электроснабжение нужно максимально быстро, имеет смысл вызвать опытного электрика. Профессионалы располагают специализированными приборами, позволяющими обнаружить место поражения: тепловизоры, сигнализаторы Е-121 и детекторы MS. Кроме того, они знают принципы оборудования домашних сетей и логически могут предположить, где, скорее всего, возникла неполадка.

Поиск обрыва скрытой проводки разными методами

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Какие могут быть причины обрыва проводки?
• 2 Поиск электропроводки в профилактических целях
• 3 Общая инструкция поиска обрыва проводки
• 4 Как обнаружить обрыв в открытой проводке
• 5 Как обнаружить обрыв в кирпичной стене
• 6 Как обнаружить обрыв в бетонной стене
• 7 Старинные дедовские способы поиска проводов в стене методы
• 8 Поиск обрыва проводки в разных сетях с помощью тестера
• 9 Как определить обрыв с помощью транзисторного приемника
• 10 Поиск проводов компасом
• 11 Логический метод поиска
• 12 Проверка проводки самодельным устройством
• 13 Поиск проводов в стене радиоприемником
• 14 Поиск с помощью профессионального оборудования
• 15 Поиск проводки мультиметром
• 16 Обрыв фазового провода
• 17 Обрыв нулевого провода
• 18 Вскрытие стены при найденном обрыве
• 19 Видео о детекторах и методах поиска скрытой проводки
• 20 Как устранить обрыв в проводке

Большая часть жилого фонда в РФ была построена еще при советской власти. Электросети в этих зданиях уже приходят в негодность, создавая большие проблемы для жильцов. Решить эти проблемы можно собственными силами, безопасно и без больших затрат.

Какие могут быть причины обрыва проводки?

При нормативной эксплуатации схема электросетей исправно работает много лет. При завышенной токовой перегрузке или при подключении электроприборов защитная система не включается, схема не действует, как положено.

Причинами этого являются следующие факторы:

• Перебои в скрытой проводке бывают при подключении сразу несколько единиц домашней техники, особенно в одну точку питания (например, с помощью переноски).
• Долгая эксплуатация. При достижении предельного срока провода начинают выходить из строя и разрушаться.
• Повреждение от механического действия. При ремонте могут повредить провод, и от этого может резко ускорится его разрушение.
• Некачественный провод и монтаж электросетей. В этом случае они быстро нагреваются и выходят из строя.

Поиск электропроводки в профилактических целях

Во избежание проблем с проводкой необходимо:

1. Работы по монтажу должны проводить только грамотные работники.
2. Для лучшей безопасности надо установить выключатель на автомате, который станет срабатывать при перегрузках.

Обычно поиск сети начинается, когда уже есть нарушения с электричеством. Но на самом деле лучше, когда схема проводки составлена заранее, это может пригодиться как в экстренных ситуациях, так и в различных бытовых:

• Когда задумали сделать в квартире перепланировку. Надо тогда обязательно знать, где находятся электросети.
• Перед тем как установить осветительные приборы, повесить что-либо на стену, нужно знать, где безопасно это можно сделать.
• Перед ремонтом.

Во всех этих случаях можно воспользоваться методами, которые помогут найти сеть, составить ее схему и при необходимости пользоваться ей.

Общая инструкция поиска обрыва проводки

Для этого потребуются следующие инструменты: отвертка-индикатор, бесконтактный индикатор, тестер, пассатижи, ножик, изолента.

Для обнаружения повреждения используем индикаторную отвертку, проверяя ею розетку, в которой находится один контакт, в выключателе — второй. При наличии «фазы» оборван нулевой провод.

Провода отходят от коробки распределения определенным образом – только перпендикулярно или параллельно полу, повороты идут под углами 90°, так что найти их достаточно точно нетрудно. От начала разводки по стене перемещают индикатор, в точке дефекта он подает сигнал цветом или звуком, которые пропадают, как только устройство оказывается рядом с местом обрыва проводки.

Как обнаружить обрыв в открытой проводке

В этом случае не требуется вскрывать стены, поэтому найти проблему проще.

Алгоритм в этом случае следующий:

1. Проверяют розетки путем подключения нагрузок и проверки мультиметром.
2. Сначала определяют, в каком месте случился дефект. Делается это путем измерений мультиметром в контактах.
3. Точному розыску поможет индикатор — устройство, фиксирующее присутствие «фазы».
4. Определяют «фазу» после отключения электроэнергии. При ее отсутствии дефект находится в интервале от коробки до выключателя. Если она есть, проверяют ее на светильнике. Если ее нигде не определили, то дефект надо искать между коробкой и прибором освещения. Если она есть на светильнике, то «фаза» с «нулем» поменялись местами. Тогда надо найти, где это произошло, и соединить провода.
5. Автомат для «фазы» на розетке находим путем включения и выключения автоматов в щитке. Найденный кабель отключаем от щита.

Две рабочие розетки должны соединяться двужильными проводами. Когда они объединены лишь одножильным проводом, то, скорее всего, повреждение возникнет именно в нем.

Как обнаружить обрыв в кирпичной стене

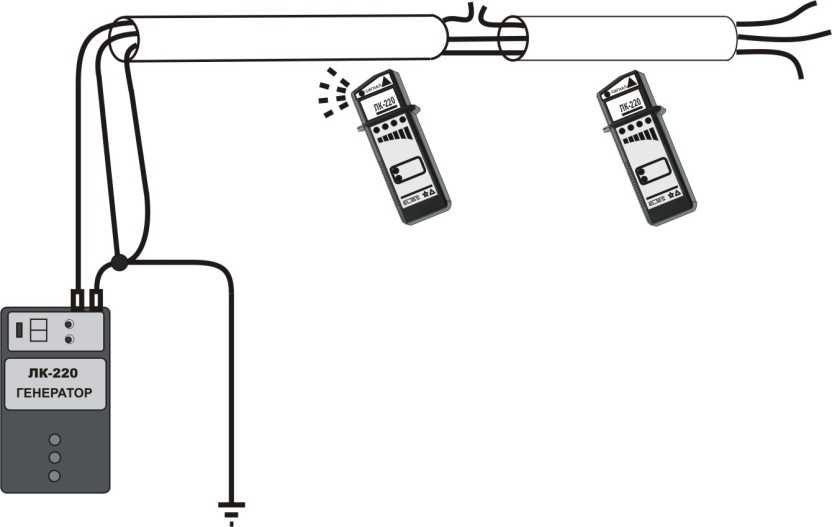

Это делают трассоискателем состоящим из генератора и приемника. Генератор соединяется с кабелем так: провод со знаком плюс к испорченной жиле кабеля, а минусовой к его целой жиле.

Подключаем генератор. Трассоискателем перемещаем по стенке там, где предположительно идет кабель. Если он оказывается на пути скрытой проводки, он сигналит звуком. Возле обрыва проводки звук исчезает.

Как обнаружить обрыв в бетонной стене

Просто сделать это транзисторным датчиком. В зданиях из бетона электросеть идет исключительно горизонтально и вертикально с прямыми углами на поворотах, поэтому их расположение определить нетрудно.

Датчик перемещают по пути скрытой проводки, в это время датчик сигналит. В месте обнаружения повреждения сигнала не будет.

Старинные дедовские способы поиска проводов в стене методы

Помимо вышеуказанных, применять следующие проверенные временем методы:

• Визуальный метод — подходит многоквартирных домов, где прокладывают штробы. При снятии обоев по штробам возможно найти расположение сетей. Сети, расположенные под штукатуркой, таким методом не найдешь.
• С помощью радио и приемника. Это непрофессиональный метод, основан на возникновении треска рядом с местом повреждения.
• Аналогично действует обычный микрофон, присоединенный к проигрывателю или приемнику.

Поиск обрыва проводки в разных сетях с помощью тестера

Индикатор показывает место обрыва провода с максимальной точностью. Перемещая его по линии скрытой проводки, отмечают, где появляется максимальный свет или звук.

Как определить обрыв с помощью транзисторного приемника

Один из самых простых способов — транзисторный радиоприемник.

1. Подключить в сеть какой-либо электроинструмент.
2. Настроить приемное устройство на СВ.
3. Перемещать его по поверхности стены.
4. Место обрыва определяется по резкому треску и гулу в приемнике.

Поиск проводов компасом

Многие советуют пользоваться этим методом, так как при определенной нагрузке компас рядом с проводом реагирует на него, но с технической точки зрения такая нагрузка маловероятна, а при толстом слое штукатурки вообще невозможна.

Логический метод поиска

Чтобы отыскать их в стене, часто достаточно всего лишь подключить собственную логику, в 90% вариантах это помогает.

Использовать надо такие принципы:

• Провода располагаются параллельно и под прямым углом к полу.
• От розетки они идут только вверх. Поэтому проводить работы там воспрещается.
• Установку сети и устройств производят на 15 см от пола или потолка.
• Используя эти принципы, можно сделать план схемы сетей в квартире.

Проверка проводки самодельным устройством

Для создания подобного прибора нужен патрон, лампа, 2 одножильных провода, ножик, пассатижи и изолента.

1. К лампе с патроном подводятся провода с зачищенным на концах на 4-5 мм изоляционным слоем.
2. Включается электричество. Если лампа светится, значит, устройство работает. На участке, где есть неполадки, лампа устройства не светится. Участок с обрывом провода заменяется.

Подобное устройство не действуют, если сеть проходит на расстоянии более 5 см внутри стенки.

Поиск проводов в стене радиоприемником

Радиоприемник работает при настройке на частоту 100 кГц. В помещении должна быть абсолютная тишина. Прислонив устройство к стене, внутри которой проходит кабель под напряжением, можно услышать треск. Несмотря на популярность, особенной точностью данный метод не обладает.

Поиск с помощью профессионального оборудования

55555

Методы поиска повреждений с помощью профессионального оборудования – самые надежные и точные.

Специальные приборы бывают таких видов:

1. Электростатические – основаны на действии электромагнитного поля провода. Такие приборы точные и доступные по цене и потому наиболее распространенные.
2. Электромагнитные приборы действуют так же, но под нагрузкой проводов в 1 квт. Для этого надо к розетке подключить любое электроустройство.
3. Металлоискатели от других устройств отличаются тем, что они генерируют электромагнитное поле. Они фиксируют любые изменения в проводнике.

В реальной работе используются следующие приборы:

• «Поиск» базируется на электростатическом принципе. У него 4 режима различной чувствительности, с поддержкою каких возможно прозвонить сеть в стене до 7 см.
• Устройство «Дятел». Прозвонит стену до 8 см для обнаружения электросети.
• Тестер СЕМ может найти обесточенные кабели, а также отыскать сломанные и испорченные кабеля.
• Приборы Е-121 определяет состояние электросетей и место прорыва по особым сигналам.

Поиск проводки мультиметром

Поиск производится так:

1. Мультиметр подключают в режим омметра. Стрелка ставится на ноль. Одна клемма подсоединяется к контакту, а другая — к проводу.
2. Далее нужно следить за стрелкой устройства. При показаниях от 2 по 3 Ом кабель не поврежден. При 10 Ом и более – существует повреждение.

Обрыв фазового провода

Находим автомат, к которому подходит поврежденный кабель.

• Отключаем электричество.
• Отсоединяем все кабели.
• Переключаем автомат и одновременно индикатором проверяем наличие «фазы».
• Мультиметром тестируем, начиная со щитка, все соединения, идущие от поврежденного источника.

Повреждение обычно находится без проблем на одном из проводов. Иначе необходимо проверить клеммные коробки – если есть свободный доступ к ним, именно там часто находятся повреждения. Если их нет и там, исследуем неработающие провода, клеммники, скрутки, для этого используется индикатор.

Обрыв нулевого провода

Подобное повреждение приводит к перекосу напряжений фаз, что представляет большую опасность не только для бытовой техники, но и для человека.

Найти проблему с «нулем» можно аналогично «фазе», однако с некоторыми особенностями.

Разрыв нуля ищут с помощью индикатора – он светится на «фазе» и показывает «ноль». Мультиметр тут не подходит, так как показывает большой разброс значений.

При обнаружении проблем с «нулем» требуется проверить все элементы сети. При использовании кабеля с тремя жилами можно взять «землю» для передачи «ноля», но с большой осторожностью. Во-первых, тогда в розетке не будет «земли», а это опасно для бытовых приборов с большой мощностью, во-вторых, работа с «нулем» в принципе чревата опасностью из-за того что ударить током может даже после отключения электричества, если есть «фаза».

Вскрытие стены при найденном обрыве

• Отключаем электросеть.
• Перфоратором очищаем от штукатурного слоя 20 см от середины обрыва.
• Сверлим углубление для коробки и производят ремонтные работы.

Рекомендуется на этом этапе обращаться к профессионалам.

Видео о детекторах и методах поиска скрытой проводки

Есть много видеороликов с подробными инструкциями на тему поиска дефектов электросети в стене. Они наглядно и подробно показывают по шагам, как можно дома решать данные проблемы своими силами и без больших затрат. В роликах можно узнать, как делать приспособление для этого, искать кабель и какими способами это сделать.

Как устранить обрыв в проводке

После отключения электроэнергии и фазного провода удаляем штукатурку, как было сказано выше, разводим в разные стороны концы поврежденного провода и готовим углубление под ответвительную коробку. Это делается перфоратором со специальной коронкой. Помещаем коробку в отверстие, закрепляем ее гипсом или алебастром. Внутрь помещаем провода, объединяем по цветам, обматываем места скруток изолентой. Коробку закрываем крышкой, проверяем работоспособность, и если она в порядке, маскируем под штукатуркой.

Если обрыв найден у нулевого провода, то принцип устранения обрыва такой же, только в начале работы «ноль» отсоединяют от шины и подсоединяют к нему «фазу».

Решить проблемы с электросетью дома возможно и своими силами. Главное, знать принципы безопасности для таких работ и неуклонно их придерживаться.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

электрика — Как найти и устранить разрыв в цепи?

Электричество обычно передается в дом от трансформатора либо на опоре, либо на земле в трансформаторной коробке. Энергетическая компания подключилась к двум черным проводам и заземлению, чтобы подать 240 вольт на ваш счетчик. Потом провода идут от счетчика в ваш дом. Два черных провода подключаются к вашему основному выключателю, который может работать от 100 до 400 ампер. Это, в свою очередь, нагревает шину панели. Если у вас есть один выключатель, он обеспечивает 120 вольт электричества по всей цепи. Если их два вместе или выключатель, который занимает 2 положения, то это двухполюсный выключатель 240В. Для этого вопроса мы сосредоточимся на одном прерывателе с прикрепленным к нему черным проводом. Два провода: горячий (обычно черный в США) и нейтральный (белый в США). Неработающая розетка может быть вызвана отключением одного из них (или обоих).

Для диагностики обычно используются вольтметр и бесконтактный тестер напряжения (рассчитанный на соответствующее напряжение, обычно 120 или 240 В, в зависимости от страны).

Наиболее вероятная причина — плохое соединение. Современный электрический код требует, чтобы все соединения находились в доступных местах внутри какой-то электрической коробки, поэтому вы сможете найти их все. Вполне вероятно, что плохое соединение связано с «обратным ударом» провода, когда провод вставляется в заднюю часть розетки и удерживается слабой пружиной. Выходы «обратного провода», где болт удерживает провод хороший и рекомендуется.

Предполагая, что в вашей розетке есть заземление, измерьте напряжение между землей и двумя другими контактами. Если земля->горячее 120/240 В +/- 10%, то горячее «хорошо». Если нейтраль-> земля очень близка к нулю вольт, то нейтраль «хорошая». Это позволит вам сосредоточить свои усилия по проверке. Также можно использовать бесконтактный тестер напряжения для проверки на горячую. Если он говорит, что горячее — это горячее, ваша проблема связана с нейтралью, но если он говорит, что горячее — это плохо, то вы действительно не сможете сказать, является ли нейтраль также проблемой.

Отключите свою цепь с помощью выключателя, убедитесь, что питание отключено в розетках, которые вы будете смотреть, демонтируйте проблемную розетку и соседние, осмотрите соединения. Убедитесь, что нет сгоревшего пластика, замените розетки, если они больше не держат вилки, и проверьте соединения. Что касается проволочных гаек, попробуйте вытащить провода из гайки и снова соединить их, если они вытянутся. Замените соединения обратного удара на боковую / заднюю проволоку для большей долговечности. Затяните все ослабленные болты, удерживающие провода.

Если проблема не в соединении, значит, проблема в проводе или, возможно, в розетке. Вытащите проблемную розетку, снова включите цепь и с помощью вольтметра проверьте, правильно ли запитаны провода, идущие к розетке (убедитесь, что нейтраль->горячее напряжение соответствует ожидаемому). Если это показывает, что провод плохой, вам, вероятно, придется провести новый провод через стену (и удалить старый, оборванный провод).

Помните, что работа с цепями под напряжением опасна, и выключайте цепь, прежде чем вносить в нее какие-либо изменения или выполнять действия, при которых вы можете коснуться проводов или закоротить их друг с другом.

Как найти оборванный провод за стенами, потолками и полами?

18 июня 2022 г. 20 июня 2022 г. by Matt

Нарушение целостности электропроводки за стенами, потолками или полами может лишить жильцов основных удобств. Чтобы исправить оборванный провод внутри слоя готового материала, вам нужно сначала понять способы обнаружения таких проблем, а затем подумать об устранении для восстановления питания.

Однако обнаружить обрыв проволоки за готовым слоем материала без соответствующего инструмента и направляющей достаточно сложно. Кроме того, это чрезвычайно опасно; поэтому вы должны быть более осторожными при обращении с оборванными проводами. Помните, что даже малейшая ошибка может привести к поражению электрическим током.

Итак, если вы столкнулись с проблемой электропроводки? Не беспокойтесь больше! Мы разработали правильные способы и инструменты для обнаружения и устранения обрыва провода для восстановления потерянного источника питания.

Каковы признаки обрыва провода за стенами, потолками или полами?

Некоторые явные признаки обрыва провода за готовым слоем материала включают:

• Перегорели предохранители,
• Выключатель нагревается,
• Частое срабатывание автоматических выключателей и
• Выраженный запах гари из определенного выхода.


Каковы возможные причины скрытого обрыва проводов?

Повреждение скрытых электропроводов может быть вызвано несколькими факторами, такими как:

• Длительная эксплуатация кабеля: Несомненно, электропроводка исправно функционирует много лет, но после тщательной и длительной эксплуатации кабеля, он начинает разрушаться.

• Механические повреждения: Когда вы не знаете электрической схемы помещения и начинаете сверлить или даже забивать гвозди в стены, возрастает риск обрыва проводки или, зачастую, короткого замыкания.

• Некачественно выполненный монтаж электропроводки: Дефектная или некачественно выполненная электропроводка часто приводит к постоянному нагреву электрических проводов, что в конечном итоге может привести к фатальным последствиям.

• Неправильное использование адаптеров: Обрыв электрических проводов может произойти даже в результате неправильного использования удлинителей или адаптеров. Чаще всего при подключении к одному устройству разных мощных бытовых приборов вроде стиральных и посудомоечных машин.

4 способа найти скрытый оборванный провод

Если вы не знаете, какой инструмент использовать, у нас есть краткое руководство по работе популярных методов:

1.

Инспекционная камера

гибкая трубка с крошечной камерой на одном из концов. Этот инструмент может проникнуть внутрь стен через маленькое отверстие. Таким образом, это способ сэкономить время, чтобы предоставить вам столь необходимую информацию об оборванных проводах.

Полезно знать примерное место. Однако точное место до сих пор вызывает сомнения. Все, что вам нужно сделать, это просверлить отверстие и вставить инспекционную камеру внутрь стены.

2.

Магнитный или электронный искатель гвоздей

Когда виноват любой забитый в стену гвоздь, магнитный искатель гвоздей станет вашим спасением. Магнит притягивает металлы. Поэтому сильным притяжением является обнаружение оборванной проводки.

Электронный искатель шипов может сэкономить вам много времени, обнаружив оборванные провода и металлы.

3.

Комплекты тонального сигнала и зонда

Однако при наличии нескольких запутанных проводов повреждается только один из них. Все, что вам нужно, это тон и набор зондов. Затем подключите один конец провода к комплекту, чтобы проверить, есть ли в проводе электрический ток или нет.

4.

Найти профессиональное оборудование.

Существует ряд специализированного профессионального оборудования, позволяющего отслеживать проводной кабель и конкретное место, где находится поврежденный провод.

Например, такие устройства, как Noyafa NF-816L Invisible Wire Locator, просты в использовании и дают точные результаты, быстро обнаруживая скрытую проводку за стенами, потолками или полами.
