Почему запрещена установка автомата для нуля?

Администрация2022-02-01T10:22:50+03:00

Статьи 0 Комментариев

Защитная автоматика сегодня – неотъемлемый атрибут каждого вводного устройства, коим для любого жилища считается электрический щиток. Автоматическому выключателю доверяется безопасность электрической сети при перегрузках или коротких замыканиях. Иногда ему ошибочно приписывают функции защиты человека от поражения электрическим током, но для этих целей устанавливают УЗО.

Как правило, для подключения вводного кабеля в электрическом щитке используют двухполюсный вводной автомат (автоматический выключатель). Такой выключатель в случае перегрузки сети или КЗ разрывает одновременно цепи нулевых и фазных проводов. Альтернативным подключением считается установка однополюсных вводных автоматических выключателей по фазному проводу.

Применение автоматов в цепях нулевых защитных проводников либо двух однополюсных размыкателей по нулю и фазе категорически запрещено!

В чем опасность?

Принцип защитного действия автоматического выключателя заключается в следующем. При длительном превышении нагрузки или при КЗ между фазой и нулем он разрывает цепь, в которой установлен, оберегая нагрузочную цепь защитным отключением. При продолжительных утечках электрического тока на землю человека защищает установка выключателя дифференциального или как его еще называют УЗО.

Происходит короткое замыкание обычно в случае пробоя изоляции фазного провода на металлический корпус бытового электроприбора. В качестве таковых могут выступать холодильник, посудомоечная или стиральная машина, микроволновка. Словом возникают непредвиденные обстоятельства, когда человек может пострадать от поражающего действия электрического тока.

Казалось бы, установка двух однополюсных выключателей (по нулю и фазе) лишь повысят надежность защищенности электросети в целом.

По принципу – защиты много не бывает, однако это далеко не так. Предположим, возникла аварийная ситуация и один из выключателей (ведь кто-то обязательно сработает первым) ее отработает. Для второго выключателя состояние сети меняется, и он остается включенным.

На практике срабатывают автоматические выключатели в течение определенного промежутка времени и для каждого экземпляра он разный. И хотя отличие это может исчисляться долями миллисекунд, где гарантия, что вводный автоматический выключатель, установленный в цепи защитных проводников (нуля) не сработает первым? Гарантии никакой, поэтому в случае разрыва нуля, фазное напряжение через подключенные нагрузки оказывается на каждом из нулевых проводников, ведущих к нагрузке. Для трехфазных нагрузок, когда на каждой из фаз «висят» разные потребители, обрыв нуля грозит перекосом фаз и как следствие выходом электроприборов из строя.

Таким образом вместо защиты ситуация оказывается более угрожающей – это главная причина того, что однополюсный вводный выключатель не может устанавливаться на нулевом проводе.

Правильная защита

В жилье россиян используются различные схемы защитного заземления. Современная и наиболее безопасная TN-S имеет раздельные защитные (PE) и нейтральные (N) проводники, приходящие с подстанции. Устаревшая, но, к сожалению широко используемая в домах старой постройки TN-C с объединенным нулевым и защитным проводником PEN более опасна. Компромиссным вариантом считается TN-C-S, позволяющая разделить PEN проводник на шины N и PE до вводного выключателя.

Правила Устройства Электроустановок запрещают устанавливать коммутационные аппараты на совмещенный PEN проводник. В этой системе устанавливают однополюсные автоматы по фазе (для трехфазной сети трехполюсные), ввод нулевых проводов коммутации не допускает. Правда, на практике допускается монтаж двухполюсных входных автоматов, при условии разделения PEN до его установки.

В системах с раздельными защитным и нулевым рабочим проводниками (TN-S и TN-C-S) ПУЭ допускает коммутацию рабочего нуля, правда проводиться это должно единым выключателем. В однофазных сетях должен ставиться двухполюсный автомат, при вводе трехфазного напряжения – четырехполюсный соответственно. Коммутация защитного PE проводника недопустима.

Остались вопросы?

Заполните форму обратно связи ниже, наши специалисты свяжутся с Вами, проконсультируют, расскажут про возможные способы решения Вашей задачи.

заказать консультацию

Ваше имя (обязательно)

Ваш e-mail (обязательно)

Телефон

Сообщение

Прикрепить файл

Даю согласие на обработку данных

---

Вводной автомат

Пример HTML-страницы

Внутренняя разводка включает в себя различные элементы, каждый из которых решает свою проблему. Одним из важнейших является вводный автомат — коммутационное устройство, установленное перед счетчиком, позволяющее автоматически отключать линию в экстренных случаях, а также при необходимости ремонта электропроводки. В соответствии с требованиями ПУЭ установка данного устройства является обязательной и электромонтажные работы, не оборудованные им, не допускаются. В этой статье мы расскажем о том, что такое вводный выключатель, как выбрать это устройство и как рассчитываются вводные автоматы для частного дома или квартиры.

Содержание

1. Вводный переключатель: типы устройств и особенности выбора
2. Биполярные входные переключатели
3. Установка вводного устройства в трехфазных сетях
4. Какие параметры используются для выбора устройства ввода?
5. Заключение

Вводный переключатель: типы устройств и особенности выбора

Как уже говорилось выше, вводные автоматы позволяют отключать питание электропроводки, если ее необходимо отремонтировать или модернизировать. Вводную машину в квартире обычно не устанавливают, ее установка часто осуществляется на лестнице. В одноэтажных домах их устанавливают вне дома, на улице. Внешне входной выключатель практически неотличим от защитных устройств, установленных внутри распределительных щитов, но при этом значение номинального тока, на которое он рассчитан, намного выше.

Устанавливаемые на входе устройства защиты могут иметь от двух до четырех полюсов. Их количество на выбранной машине зависит от механизма подачи, установка которого производилась на объекте.

Иногда на входе перед электросчетчиком ставят простой автоматический выключатель с большим номинальным током. Установка этого устройства не обеспечивает надежной защиты электропроводки, так как при отключении питания фазная линия прерывается, но при этом нейтральный провод все еще контактирует с устройством питания.

Что такое автоматический выключатель и его разновидности — в следующем видео:

Какой аппарат по хозяйству поставить в квартире или частном доме, можно решить, посчитав суммарный ток проводника и линий электропередач. Расчеты необходимо производить исходя из того, что все устройства включены, а это значит, что линия находится под максимальной нагрузкой.

необходимо выбрать устройство, работа которого в случае короткого замыкания рассчитана на превышение номинального тока примерно в 1000 А.

При выборе устройства ввода следует учитывать мощность, потребляемую объектом, а также фазу источника питания. В однофазных сетях перед счетчиком электроэнергии ВА необходимо устанавливать на двух полюсах, в трехфазных — на трех или четырех.

Напряжение на устройство подается по воздушной или подземной линии.

Биполярные входные переключатели

Установка двухполюсных вводных устройств — обычное дело в типовых современных квартирах. В однофазных сетях перед счетчиком электроэнергии часто устанавливают устройства с номинальным током 25, 32 или 50 Ампер. Машина на 50 А может выдерживать наибольшую нагрузку, но это не значит, что она лучше других — величина тока, которую может выдержать ВА, должна соответствовать расчетной.

Конструктивно вводное устройство на два полюса представляет собой пару однополюсных устройств, совмещенных с общей блокировкой, а также с одним рычагом управления. Это связано с тем, что требования ПУЭ запрещают разрыв цепи нейтрали.

Установка двухполюсных выключателей осуществляется одновременно на фазный и нулевой проводники. Когда ВА активирован, питание цепи полностью отключается.

Отвечая на часто задаваемый вопрос: можно ли установить не один двухполюсный автомат, а два однополюсных — вернемся к Правилам электромонтажа. Данная процедура запрещена требованиями этого документа.

Установка двухполюсных защитных устройств осуществляется как в старых жилых домах, в электропроводке которых, как правило, не предусмотрено заземление, так и в новых. Это связано с тем, что если подключение вводного автомата производит неквалифицированный человек или неопытный электрик, существует риск неправильного подключения. Если перепутать кабели, при выключенном защитном устройстве может оказаться, что не все кабели в квартире будут обесточены, а только одна из ее ветвей, что может вызвать поражение электрическим током при работе.

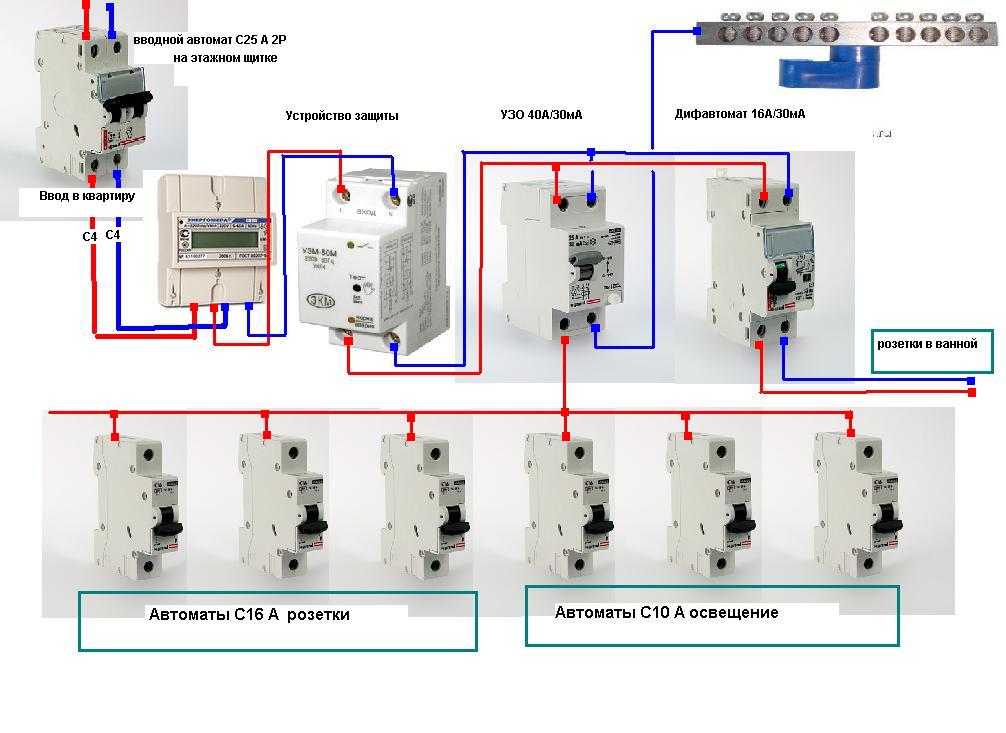

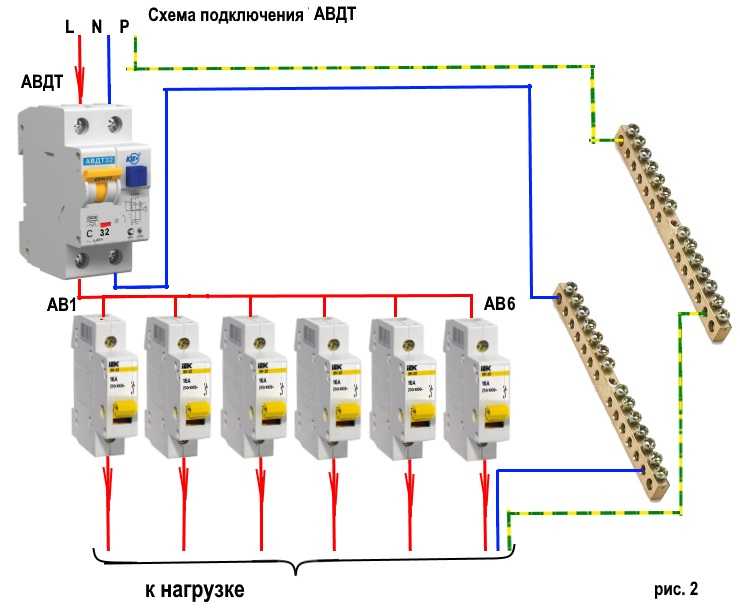

При подключении двухполюсного входа к нему подключается фаза, которая затем идет на счетчик, а после — на УЗО. Затем он распространяется на биржи. Нулевой провод подключается ко второму полюсу, от него к электросчетчику, а затем к дифференциалу каждой из ветвей разводки. Провод заземления, минуя биполярный, подключается к шине РЕ, от которой идет к устройствам, установленным в помещении. Если ВА подключено таким образом, его работа будет происходить как на входной линии, так и на отдельной ветви, если автоматический выключатель, отвечающий за защиту последней, пришел в негодность.

Установка вводного устройства в трехфазных сетях

Трехфазная сеть чаще встречается в домах, где готовят не на газе, а на электроплитах. Для его защиты используются трех- или четырехполюсные вводные автоматы. Трехполюсное устройство в случае перегрузки или короткого замыкания позволяет выключить все три фазы цепи одновременно. К каждой его клемме подключается отдельный фазный провод. На вопрос, включен ли вводный автомат в трехфазную цепь до или после счетчика, мы отвечаем: ВА подключается так же, как однофазная сеть, перед счетчиком электроэнергии. Во избежание поражения электрическим током из-за утечки рекомендуется включать в линию УЗО.

Какие бывают вводные станки для столбов и как они используются — в следующем видео:

Четырехполюсный ВА используется в трехфазных электрических сетях гораздо реже, чем трехполюсные устройства. Устанавливаются, как правило, по четырехпроводной схеме. Основное отличие при его подключении от трехполюсного, описанного выше, заключается в том, что к четвертому полюсу подключается нейтральный провод. В остальном кабели распределяются как при подключении трехполюсного ВА. Гораздо чаще для четырехфазного подключения используется 4-х полюсный прибор, так как в случае аварии на любой из веток он отключит подачу питания на все четыре.

В этом случае счетчик подключается, как всегда, после вводного автомата.

При расчете устройства ввода для трехфазной сети необходимо сложить все нагрузки, приходящиеся на каждый из токоведущих проводов.

Рабочий ток рассчитывается следующим образом:

• Посчитаем, сколько киловатт в каждой из фаз, добавив мощности подключенных устройств (в кВт).
• Полученную сумму умножаем на 1,52 (для сети с рабочим напряжением 380В) или на 4,55 (для 220В).
• Результат покажет, сколько ампер рабочий ток. Номинал должен быть выше, поэтому подбирать автомат нужно по ближайшему показателю.

Таким образом, ВА выбирается в случае, если к каждой фазе приложена равная нагрузка. Если это не то же самое, ток следует рассчитывать по наибольшему значению.

Какие параметры используются для выбора устройства ввода?

Выбор вводной машины осуществляется с учетом ряда особенностей. Их необходимо знать, чтобы правильно выбрать ВА для конкретной электрической сети:

• Максимальный ток короткого замыкания. Если выбрать устройство для дачи или сельского дома, то в большинстве случаев отключающей способности 4,5 МА будет достаточно. Для обычной городской квартиры подойдет прибор на 6 МА. Если рядом с вашим автомобилем находится подстанция, вам следует установить машину на 10 МА.

• Рабочий ток. Как его рассчитать — мы рассказали выше. На основании полученного значения выбирается номинальный ток ВА.
• Время-токовая характеристика. Наиболее распространены устройства классов B, C и D. Переключатели типа B устанавливаются, если в цепь не включены мощные устройства. Если к сети периодически подключаются устройства средней мощности (например, сварочный аппарат), на входе устанавливается устройство класса C. Если используется оборудование большой мощности, устройство ввода должно быть типа D.

Заключение

В этом материале мы разобрались, нужно ли вводить автомат ввода в электрическую сеть, в чем его функция, а также решили, как включить автомат ввода в схему, до или после счетчика. Напоследок скажем, что перед подключением устройства ввода необходимо проверить качество проводки. Неисправные кабели необходимо заменить.
