Схема подключения проходного выключателя с 2-х мест на 1 или 2 лампочки
Чтобы сделать регулировку освещения в доме более удобной, используются проходные выключатели, которые в профессиональных кругах принято также называть перекидными или дублирующими. Главным отличием такого варианта исполнения от классического является наличие массы контактов, из-за чего несколько усложняется процедура подключения. Чтобы сделать все своими руками, для начала нужна схема подключения проходного выключателя с 2-х мест.
Содержание
- Как работает проходной выключатель
- Схема подключения проходных выключателей
- Как подключить проходные выключатели с трех точек
- Подключение двухклавишного проходного выключателя
Как работает проходной выключатель
В больших помещениях целесообразно устанавливать проходной выключатель с управлением из двух местВ проходном выключателе есть одна клавиша, на которой нарисованы две стрелочки. Схема переключателя света с двух мест несколько сложнее в сравнении с классической, так как в последней предусмотрено использование всего лишь двух контактов, в то время как в проходной их уже три, два из которых считаются общими.
Схема включения света предусматривает использование таких устройств в количестве от двух штук.
Когда клавиша нажимается, вход подключается к одному из выходов – к первому или второму. Это два основных рабочих состояния такого оборудования. Каких-либо промежуточных положений не предусматривается, благодаря чему схема постоянно работает исправно.
Чтобы не ошибиться в том, какой именно выключатель используется в конкретном помещении, следует подробнее изучить схему проходного выключателя с двух мест на 1 лампочку или на несколько светильников, которая в большинстве случаев располагается на корпусе устанавливаемого прибора. Она размещается в основном на изделиях от известных производителей. При использовании недорогих моделей остается единственное решение – «вызванивать» концы с помощью специального оборудования.
Вызваниваются контакты при различных положениях клавиши. Также процедура проводится, чтобы в конечном итоге не допустить путаницы с концами, так как нередко безответственные производители допускают ошибку в расположении клемм при производстве выключателей, из-за чего устройство просто не может нормально работать.
Для прозванивания нужно воспользоваться стрелочным или цифровым оборудованием. Последний переводится в нужный режим специальным переключателем и определяет наличие короткозамкнутых участков в проверяемой проводке или каких-нибудь радиодеталях. Если замкнуть концы щупов, устройство издаст характерный звуковой сигнал, что является достаточно удобным принципом работы, так как исключает необходимость в постоянном отслеживании показаний на дисплее. Если же есть только стрелочный прибор, при попытке замкнуть щупы у него должна будет отклониться стрелка до упора в правую сторону.
При проведении этой процедуры нужно отыскать общий провод. Опытным специалистам это не составит труда. Если навыков нет, рекомендуется посмотреть в интернете видео, в котором будет подробное описание схемы подключения проходных выключателей из 2-х мест.

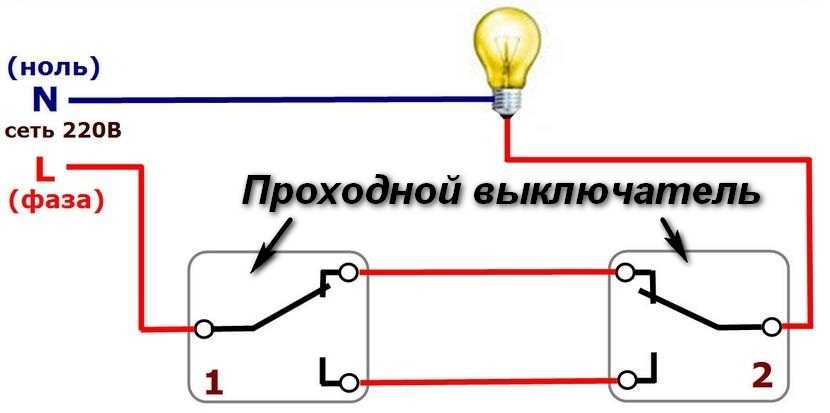

Схема подключения проходных выключателей
Схема подключения проходных выключателейНеобходимость подключить две лампочки к одному выключателю нередко возникает в спальне, когда возле входа оставляется один переключатель, а второй ставится где-то возле кровати, чтобы можно было удобно дойти до нее по свету, а потом перед сном его выключить.
Схема подключения довольно простая: на вход переключателя подается фаза, вход другого подключается к проводу люстры. Второй конец люстры объединяется с нулевым проводом, и выходы N1 обоих выключателей объединяются между собой точно так же, как и N2.
Схема работает предельно просто: в случае переключения любого из выключателей в произвольном порядке свет будет включаться и выключаться.
Отдельное внимание стоит уделить разводке проводов. Современные требования предусматривают возможность ее прокладки на расстоянии минимум 15 см от потолка. Принято укладывать кабели в специальные коробки или лотки, а концы объединять в распределительной коробке. Подобный вариант исполнения отличается массой преимуществ, главное из которых – простота замены поврежденных проводов.
В монтажных коробках провода соединяются специальными зажимами. Возможны также скрутки, которые нужно в обязательном порядке пропаять и обеспечить надежной изоляцией.
Как подключить проходные выключатели с трех точек
Если нужно обеспечить дистанционное управление освещением сразу с трех мест, нужно дополнить схему перекрестным выключателем.
Главной его особенностью является то, что он переключает сразу по два контакта, в связи с чем оборудуется двумя выходами и входами. Подключение трех выключателей несколько сложнее в сравнении с предыдущим случаем, но в целом, можно без трудностей разобраться в принципе работы этого оборудования.
Чтобы подключить освещение по такой схеме, нужно выполнить несколько ключевых процедур:
- Подключить к одному из кабелей светильника нулевой провод.
- Подключить к входному контакту одного из проходных переключателей провод фазы.
- Подключить к входному контакту второго переключателя свободный кабель светильника.
- Подключить к двум входным контактам перекрестного переключателя выходные контакты проходного.
- Подключить к выходным контактам перекрестного выключателя выходные контакты второго проходного.
Используя такую схему в работе, можно оборудовать помещение четырьмя или пятью точками регулировки освещения. При этом нужно будет увеличить число дополнительных перекрестных выключателей, так как они всегда должны располагаться между проходными.
Подключение двухклавишного проходного выключателя
Если есть необходимость в управлении работой нескольких ламп из разных точек, можно воспользоваться двухклавишными проходными переключателями, но их подключение осложнено наличием шести контактов. Главное в работе с таким оборудованием – вычислить общие контакты.
Провод фазы подается на входы каждого выключателя, в то время как другие их входы будут подключены к одному из концов каждого светильника. Свободные концы светильников будут соединяться с нулевым проводом. Два выхода одного переключателя объединяются с выходами второго, точно так же объединяются остальные пары выходов.
Если появится желание регулировать работу двух светильников одновременно из трех или четырех точек, нужно воспользоваться двумя перекрестными выключателями. Каждая пара выходов проходных в данном случае соединяется с парой перекрестного, и дальше устройства объединяются так между собой пара за парой.
Если подробно разобраться во всех особенностях подключения проходных выключателей, процедуру очень легко повторить, особенно если речь идет о подключении одноклавишных устройств.
При использовании двухклавишных работа на порядок сложнее, так используется большее количество выключателей и больше проводов. При этом сама по себе такая схема является не столь практичной, зато стоимость ее значительно выше.
Специалисты рекомендуют использовать схему с двухклавишными переключателями только в том случае, если это действительно необходимо. На практике их сложнее подключить и обеспечить стабильную работу в течение долгого времени.
Схема подключения проходного выключателя с 2х мест на 2 лампы (видео, фото)
Схема подключения проходного выключателя с 2х мест и ее конструкции значительно расширяют возможности управления осветительными системами. В спортивных, концертных залах, на стадионах, длинных коридорах и туннелях можно одним из двух мест управлять освещением.
Расположенные на разных сторонах объекта выключатели избавляют от необходимости переходов к единственной точке управления.
С одним выключателем может сложиться ситуация, когда придется проходить к выходу в темноте по длительному маршруту, с многочисленными препятствиями рискуя свернуть себе шею. При подключении проходных выключателей, достаточно подойти к ближайшему выключателю от выхода и погасить свет во всем помещении.
1 Конструкции и принцип работы проходных выключателей
2 Схемотехника основных видов проходных выключателей
3 Управления освещением с 2х мест, схема с применением одноклавишных выключателей
4 Схема управления двухклавишными выключателями двумя группами осветительных приборов
5 Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа
Конструкции и принцип работы проходных выключателей
Внешний вид переходного выключателя не имеет особых признаков отличия от обычных корпусов.
Принципиальные изменения изделия скрыты внутри, разница в контактной схеме. Задача простого выключателя замкнуть или разомкнуть цепь в одной точке, проходной выключатель при изменении положения клавиши размыкает одну цепь и сразу подключает другую. Происходит перекидывание контактов на другое направление цепи, поэтому правильнее было бы назвать не выключатель, а переключатель. Но так уже сложилась терминология, что перемена термина внесет лишние непонимания, между специалистами и тем более с непрофессионалами.
Контакты, перекидываясь на другую группу, подключают к цепи клеммы второго проходного выключателя, работающего в паре. По одному в схеме проходные выключатели не работают. Конечно, их можно подключить как одноклавишный выключатель, но тогда теряется смысл его общей контактной схемы.
Схемотехника основных видов проходных выключателей
Наиболее часто используемые проходные выключатели, это одноклавишный, двух клавишный и трехклавишный. Все они построены на одном принципе перекидывания контактов.
На одноклавишном варианте три контакта, один общий перекидывается на один из двух, в зависимости от положения клавиши. Остальные модели включают в свой корпус схемы одноклавишного варианта. Двухклавишный проходной выключатель в своем корпусе имеет две таких схемы, трехклавишный имеет три схемы, все просто. Изменяются только габариты корпуса, количество клавиш и контактов:
- одноклавишный, три контакта, входной и два выходных,
- двух клавишный переключатель, шесть контактов, два входных и 4-выхода,
- трехклавишный корпус имеет 3 – входа и 6 – выходов.

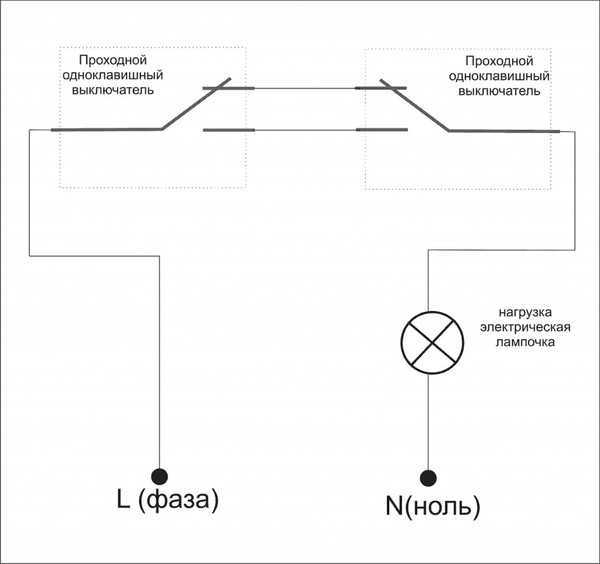

Управления освещением с 2х мест, схема с применением одноклавишных выключателей
Одной группой электроосветительных ламп можно управлять с разных мест, используя схему с одноклавишными, выключателями. Это часто применяемая схема, на примере которой легко понимается принцип работы.
С линии питания 220В фаза напрямую приходит на вход (подвижный) контакт одного из двух переключателей. Выходные контакты двух переключателей соединяют между собой.
Входной контакт второго подключается на клемму осветительного прибора. Рабочий 0 подключите на другой контакт светильника.
Рассмотрим особенности расключения в распределительной коробке, при монтаже этой схемы. Используется кабель с тремя изолированными проводами:
- красная изоляция – фазный провод,
- синяя изоляция – нейтральный провод,
- желто-зеленая изоляция – заземляющий провод.
В распределительную коробку заводится четыре кабеля:
- один от распределительного щита, кабель питания с одной фазой 220 В,
- два кабеля от каждого проходного переключателя,
- один от группы осветительных приборов.
Требования по цвету выполнимы только для кабелей питания осветительных приборов. При подключении проводов, идущих от проходных переключателей в коробку выполнимо только одно условие. На входной контакт проходных выключателей выводят красный провод фазы.

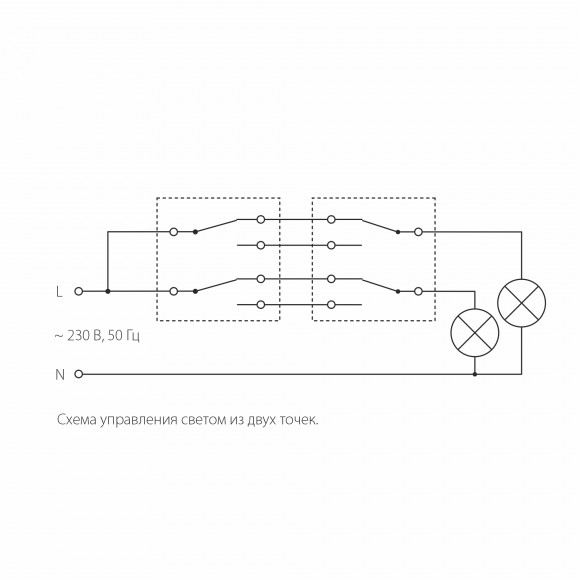

Схема управления двухклавишными выключателями двумя группами осветительных приборов
Используя двойной проходной выключатель в двух местах можно управлять разными группами света.
Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа
В частных домовладениях технологию управления светом с двух разных мест уже давно используют. На маршрутах от калитки до дома, возможны участки с лестницей или другими препятствиями, где в темное время суток требуется подсветка. Удобно открыть калитку включить освещение дорожки, пройти к дому, подняться по лестнице и не возвращаясь выключить освещение во дворе. Как это делается на практике, монтаж начинается с разметки:
- маршрутов прокладки кабелей,
- мест установки проходных выключателей,
- места установки распределительной коробки.
Один из рациональных вариантов, установить распределительную коробку и первый переходной выключатель в прихожей, рядом с распределительным щитом. Удобно будет проложить кабель питания и пользоваться, управлять освещением во дворе, не выходя из дома. Второй проходной выключатель логично будет, поставить на заборе с внутренней стороны двора возле калитки.
При входе вы сразу сможете включить свет, войдя в прихожую дома выключить.
В качестве осветительных приборов можно использовать декоративные фонарные столбы, которые всегда есть в продаже в крупных магазинах электротоваров. В большинстве случаев 3-5 в зависимости от расстояния маршрута в частных домах бывает достаточно. Проводку желательно прокладывать по земле в траншее через пластиковые трубы диаметров 5-6 мм, на глубине 30-50 см независимо от климатических условий региона. Копать ниже глубины промерзания не имеет смысла, это не водопровод замерзать нечему. Главная цель спрятать электрическую проводку, защитить ее от механических повреждений и создать приятный глазу интерьер во дворе. Подключение ламп фонарных столбов делайте по параллельной схеме, в этом случае при неисправности одного светильника остальные будут работать.
В новом строящемся доме две штробы, коммуникационные отверстия можно предусмотреть и проложить заранее.
Подобрать можно к любому интерьеру, даже под темные и светлые породы дерева. Кабель нужно использовать с медными проводами сечением от 0,75 до 1.5 мм. Провода в коробку заводите на 10 15 см, для расключения изоляцию снимайте на 3см, для скрутки и обеспечения надежного контакта достаточно.
Можно на две точки в конце и начале маршрута установить сенсорные датчики на движение к проходным выключателям это снимает проблему поиска в темноте выключателей. Такое подключение требует отдельной темы для рассмотрения. Подключайте по вышеописанной схеме, двор будет красивый и пользоваться удобно.
| Как подключить двухпозиционный выключатель света
В этой статье мы покажем вам, как подключается цепь, позволяющая включать и выключать свет из двух разных мест. Мы будем называть эту схему управления освещением двухсторонней коммутационной схемой.
Переключатели SPDT
Прежде чем мы начнем, нам нужно познакомить вас с некоторыми терминами, касающимися переключателей.
Если мы собираемся включать и выключать свет в двух разных местах, нам нужно 2 Однополюсные двухпозиционные переключатели или SPDT.
SPDT называется 2-позиционным переключателем в Европейском союзе и 3-позиционным переключателем в Северной Америке.
Переключатель SPDT имеет 3 клеммы. Он будет иметь один вход и 2 выхода.
У каждой клеммы переключателя SPDT есть имя. Входной терминал называется Common . Выходные клеммы называются Нормально-Открытыми и Нормально-Закрытыми .
При нажатии переключателя или рычага общая клемма соединяется с нормально открытой или нормально закрытой клеммой в зависимости от ее положения.
Двусторонняя коммутация Цепь
Цепь лестничного освещенияОК… приступим к проводке! Вернемся к нашей схеме освещения лестничной клетки.
У нас есть переключатель внизу лестницы и еще один переключатель наверху лестницы. И, конечно же, наш потолочный светильник над серединой лестницы.
Для нашего обсуждения назовем переключатели Вверх и Вниз. Любой переключатель может включать или выключать свет.
Электропроводка в ЕС и Северной Америке Электропроводка в Европейском Союзе и Северной Америке очень похожа, но есть некоторые отличия.
Цвета изоляции проводов электроснабжения различаются.
В этой статье речь пойдет о кабелях и цветах проводов для Северной Америки.
Другим отличием является типичный уровень электрического напряжения в доме. В Северной Америке напряжение составляет 115 вольт переменного тока, а в ЕС напряжение составляет 220 вольт переменного тока.
NMD90 14/2 и NMD90 14/3В Северной Америке два провода электропитания называются линией и нейтралью и берут начало от автоматического выключателя на электрощите. Линейный провод имеет черную изоляцию, а нейтральный провод имеет белую изоляцию.
Кабель, выходящий из электрического щита, будет содержать эти 2 провода, а также третий провод, подключенный к заземлению. Заземляющий провод заземления не имеет изоляции.
Кабель обозначается как NMD90 14/2 из-за размера проводников и количества проводов внутри. NMD90 14/2 имеет 2 провода размером 14 AWG.
Силовой кабель проводка Фактическая проводка схемы представляет собой некоторую проблему по двум причинам.
– Кабели расположены за стенами, и кабель электропитания может входить в цепь в 3 разных местах.
– Кабель может войти в светильник или в любой из выключателей.
Просто чтобы добавить больше возможностей, кабель может проходить между выключателями и другим кабелем от выключателя к свету. Или кабель может идти от выключателя к свету, а другой кабель — к другому выключателю.
Мы не собираемся обсуждать все возможности в этой статье.
Мы исследуем электрическую цепь, в которой:
– Питание подается на нижний переключатель
– Между двумя переключателями проходит кабель
– И еще один кабель идет от верхнего переключателя к свету.
Все кабели спрятаны за стеной и над потолком.
Нашу проводку легко определить, взглянув на провода в потолке. Всего будет 3 провода. Эти провода подключаются непосредственно к светильнику.
Прежде чем мы двинемся дальше, самое время напомнить всем, что работа с электричеством очень опасна! Доверьте электромонтажные работы квалифицированным специалистам!
Заземляющая проводка Хорошо…начнем…Каждое устройство будет помещено в электрическую коробку в стене и потолке.
Как мы уже говорили ранее, электроэнергия поступает через электрическую коробку переключателя вниз.
Для всех электрических цепей оголенные заземляющие провода заземления подсоединяются к каждой электрической коробке.
Проводка переключателя SPDTМы представили новый кабель. Этот новый кабель называется NMD90 14/3 и имеет третий красный провод.
Черный провод питания подключается к общей клемме нижнего переключателя.
Белый провод питания вообще не подключается к выключателю, а подключается к белому проводу кабеля 14/3. Соединение проводов выполнено внутри электрической коробки выключателя.
Имеется еще один разъем для подключения белого провода 14/3 к белому проводу 14/2 светового кабеля. Опять же, это проводное соединение выполнено внутри электрической коробки переключателя UP.
Кабель 14/3 соединяет 2 переключателя. Красный провод соединяет нормально открытые клеммы переключателей, а черный провод соединяет нормально замкнутые клеммы.
И, наконец, черный провод электрощитка освещения подключается к общей клемме Up Switch.
Поток электричества в двухсторонней схеме переключенияПосмотрим, работает ли это! Когда переключатели находятся в показанных положениях, электричество будет течь от линейного провода через свет и обратно к нейтральному проводу.
Что произойдет, если мы изменим положение нижнего переключателя? Электрическая цепь разорвана и свет погас!
Хорошо… Давайте посмотрим, что произойдет, если мы изменим положение переключателя вверх. Если все пойдет хорошо, загорится свет. Когда переключатели находятся в новых положениях, электричество будет течь от линейного провода через свет и обратно к нейтральному проводу.
РезюмеХорошо… давайте рассмотрим то, что мы рассмотрели в этой статье:
— SPDT называется 2-позиционным переключателем в Европейском союзе и 3-позиционным переключателем в Северной Америке.
– Переключатель SPDT имеет 3 клеммы. Он будет иметь один провод на входе и 2 провода на выходе.
– Каждая клемма переключателя SPDT имеет имя. Входной терминал называется Common. Выходные клеммы называются нормально открытыми и нормально закрытыми.
– Для включения и выключения света из 2 разных мест требуется 2-сторонняя схема переключения.
— для двухходовой схемы переключения требуется 2 переключателя SPDT.
Если у вас есть какие-либо вопросы о схеме двухстороннего переключения и проводке, задайте их в комментариях ниже, и мы свяжемся с вами менее чем через 24 часа.
У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.
The Realpars Team
Поиск для:
Инженер по автоматизации
Опубликовано 30 ноября 2020 г.
от Ted Morncenson
Инженер по автоматизации
Опубликовано 30 ноября, 2020
2-й переключатель. Помощь электрика с подключением
Схема подключения двустороннего переключателя может быть запутанной и сложной.
Это руководство покажет вам, как правильно подключить двусторонний переключатель.
Кроме того, это руководство покажет вам, как без проблем установить и подключить новый светильник к существующей электрической системе.
- Отключите питание цепи в ее источнике. — Это можно сделать, выключив автоматический выключатель, удалив предохранитель или открыв электрическую коробку, содержащую проводку цепи.
- Определите, какие провода подключены к светильнику (вы будете иметь дело с двумя наборами кабелей).
Например, если у вас есть потолочный светильник с черным и белым проводами, отходящими от него, вы будете использовать эти два набора проводов в своем проекте позже.
- Подсоедините один конец проволочной гайки к каждому открытому набору проводов под напряжением и нейтрали от настенных выключателей.
Вам нужны все три гайки, потому что на следующем шаге мы будем соединять наши переключатели, используя трехсторонние разъемы проводки, а не гайки, как мы делали раньше, просто пропуская по одной паре между кнопками в каждом направлении (что наиболее люди сделают).
- С помощью 3-контактных соединителей прикрепите одну сторону каждого переключателя к соответствующим стандартным клеммным колодкам с каждой стороны
— это обеспечивает непрерывность между ними, независимо от того, сколько раз мы будем переключать каждый переключатель вперед и назад при проверке наших соединений завтра.
1-й шаг:
Отключите питание цепи, с которой вы работаете, отключив выключатель или выключатель.
Убедитесь, что через ваши руки не протекает ток, так как это может привести к случайному контакту с проводами под напряжением и их повреждению.
Лучший способ сделать это — отсоединить не менее трех футов провода с каждой стороны рукоятки автоматического выключателя перед его выключением.
Отключите питание схемы.
- Выключите автоматический выключатель на главной панели, вспомогательной панели и блоке автоматического выключателя.
- Отключите питание на блоке предохранителей, если он есть (блоки предохранителей для каждого устройства могут располагаться отдельно).
Ниже приведены примеры того, где может находиться предохранитель: электрическая розетка или выключатель света;
- Отключите все оставшиеся источники питания, такие как лампы и другие приборы, которые не подключены напрямую к главному выключателю/распределительной коробке вашей системы, но все еще потребляют электричество, когда они не работают должным образом.
— сюда входят такие вещи, как компьютеры, телевизоры и стереосистемы с выделенными розетками в многоквартирном доме или доме, где нет общей зоны электроснабжения с несколькими переключателями, управляющими несколькими цепями одновременно (т. е. один переключатель управляет освещением, а другой управляет кондиционирование воздуха).
2-й шаг:
Следующим шагом является определение того, какие провода подключены к светильнику. -Это можно сделать, посмотрев на принципиальную схему цепи, а затем прочитав, какого цвета провода подключены к каждой винтовой клемме.
Если у вас есть черный, белый или красный провод (или аналогичный), все они соединены параллельно.
Если у вас есть черный или красный провод, они будут разделять ток без нагрузки с обеих сторон в любое время во время работы вашей цепи; это известно как «горячее» или «живое».
Если у вас используется только один цвет вместо двух, то должно быть что-то, что мешает обеим половинам разделять ток;
— это может означать наличие какой-либо физической изоляции между ними, например, резиновой изоляционной ленты вокруг этих концов.
Определите, какие провода подключены к светильнику.
Используйте тестер цепи, чтобы определить, какие провода подключены к осветительному прибору. Черный провод — это горячий провод, а белый — нейтраль. Красный провод для вашего выключателя, а зеленый для нейтрали.
3-й шаг:
Подсоедините черный линейный провод к общей клемме на одном из переключателей. Подключите красный провод от второго выключателя к его общему выводу. Подсоедините черный провод от другого контроллера к его общему выводу.
Подсоедините черный линейный провод к общей клемме на одном из переключателей.
Подключив его таким образом, вы сможете быстро выключать или включать любой свет, питаемый от вашей цепи, но только при использовании односторонних выключателей. Если вы хотите постоянно включать и выключать свет, используйте сундук с двумя кнопками.
4-й шаг:
Мы почти закончили. Теперь все, что вам нужно сделать, это подключить красный провод от второго переключателя к его типовой клемме, а затем подключить черный провод от другого контроллера к его общей клемме.
Затем соедините обе клеммы дорожки на обоих переключателях вместе, используя два провода дорожки (обычно провода черного и белого цветов). Два провода должны идти с кабелем, который соединяет эти переключатели.
Подсоедините красный провод от второго выключателя к его общему выводу.
— Это позволяет подключить его к левому или правому пассажирскому терминалу.
Подсоедините черный провод от первого выключателя к его стандартной клемме и подсоедините этот же черный провод к любой клемме второго выключателя (левой или правой).
Теперь у вас есть двусторонний переключатель.
5-й шаг:
Когда вы закончили подключение переключателей, пришло время подключить их и убедиться, что они работают правильно.
Последним шагом является подключение черных проводов от каждого выключателя к их общей клемме. -Это позволяет подключать его к левому или правому пассажирскому терминалу.
Подсоедините черный провод от другого выключателя к его общему выводу.
— Это позволяет подключить его к левому или правому пассажирскому терминалу.
-Черный провод от другого выключателя в его общей клемме. -Это позволяет подключать его к левому или правому пассажирскому терминалу.
- Подсоедините красный провод от второго выключателя к его общему выводу.
- Подсоедините черный провод от другого выключателя к его общему выводу.
- Подсоедините обе контактные клеммы к обоим переключателям
6-й шаг:
Соедините контактные зажимы на обоих переключателях вместе с помощью двух контактных проводов (обычно черного и белого цветов).
Два провода должны идти с кабелем, который соединяет эти переключатели.
Соедините контактные зажимы на обоих переключателях вместе.
-Используйте два дорожных троса (обычно черного и белого цвета). Два провода должны идти с кабелем, который соединяет эти переключатели.
Ремонт дома Электрика
Сначала вам нужно знать, что электропроводка в доме не сложна. Тем не менее, это требует некоторого времени и усилий. Если вы никогда раньше не занимались электромонтажными работами, то это может оказаться непростой задачей.
Отличный способ начать с того, чтобы научиться монтировать электропроводку в собственном доме или квартире, чтобы в будущем не было сюрпризов, когда что-то сломается.
Второе, что необходимо учитывать при выполнении электромонтажных работ, это безопасность. Убедитесь, что все ваши инструменты изолированы, чтобы защитить вас от удара, и убедитесь, что вы выключили выключатель в той области, где вы работаете. Вы также можете проверить линию с помощью мультиметра, прежде чем начать, чтобы убедиться, что питание отключено.
Эти шаги помогут вам создать цепь, используя схему подключения двухпозиционного переключателя.
- Подсоедините черный провод от другого выключателя к его общему выводу. -Это позволяет подключать его к левому или правому пассажирскому терминалу.
- Соедините контактные клеммы на обоих переключателях вместе, используя два контактных провода (обычно черного и белого цвета). Два провода должны идти с кабелем, который соединяет эти переключатели.
Заключение
Мы надеемся, что вам понравилась эта статья о том, как подключить схему двухпозиционного переключателя. Поговорите с электриком напрямую с помощью Video Chat a Pro, чтобы он помог вам подключить двухпозиционный переключатель. Или наймите местного подрядчика по электротехнике, выполнив поиск среди наших электротехнических компаний.
Очень полезно, отличный сервис
Клэй Эрбес клиент
Видеочат Робин Крускол
Отличный парень. Быстрые вдумчивые ответы!
Марк Шааф клиент
Видео чат Робин Крускол
Подробнее Отзывы
Учитесь у лучших
Узнайте, как сделать это своими руками с помощью Video Chat a Pro! Лицензированные продавцы доступны 24/7 для видеочатов, чтобы дать рекомендации по ремонту или установке своими руками.
