Трехфазная розетка схема подключения: Подключение трехфазной розетки

Подключение трехфазной розетки

Рассмотрим подключение трехфазной розетки на примере модели ABB 416RS6. Это трехфазная настенная розетка с крышкой, предназначенная для монтажа на поверхности и выполненная согласно спецификации международной электротехнической комиссии, IEC 60309.

Розетки такого типа, вне зависимости от производителя стандартизированы и их подключение выполняется практически одинаково, поэтому данная инструкция также подойдет для трехфазных розеток других фирм: IEK, DKC и других.

Чаще всего такой силовой разъем используется с промышленным одно- и трёхфазным оборудованием, в условиях квартиры или частного дома с помощью него удобно подключать к сети электрические котлы, водонагреватели, тепловентиляторы и т.п.



Приступаем к установке и подключению трехфазной розетки

Для того чтобы правильно выполнить подключение трехфазной розетки, в первую очередь её необходимо разобрать на составные части. Для этого откручиваем два крепежные винта, расположенных на лицевой стороне силового разъема.

Теперь становится видно, что трехфазная силовая розетка АББ состоит из:

— Основания

— Механизма розетки

— Защитной крышки

— Уплотнительного кольца с внутренним отверстием 20мм

Кроме того, в комплекте есть резиновая заглушка, применяемая в случаях, когда силовой кабель подходит к разъему скрыто, в стене и вводится в розетку непосредственно через отверстие в основании или же, когда он проложен без дополнительной пвх гофротрубы. В этих случаях в заглушке делается отверстие необходимого размера, для наиболее плотного контакта с силовым электрическим кабелем при подключении.

Теперь, нам необходимо закрепить, в заранее выбранном на стене месте, основание трехфазной розетки. Для этого прикладываем его к месту установки и выравниваем строго по уровню. Затем отмечаем с помощью карандаша или маркера положение крепежных отверстий, находящихся по углам основания силового разъема.

В зависимости от материала стен, на которых выполняется установка и подключение трехфазной силовой розетки, выбирается способ крепления. В нашем случае, стена кирпичная, поэтому делаем отверстия с помощью перфоратора, диаметром 6мм. Если же силовой разъем устанавливается на стене, выполненной из дерева, пеноблока, гипса и т.п. можно закреплять его на саморезы, дополнительно не проделывая отверстия.



Далее с помощью дюбель-гвоздей или пробок с саморезами, основание розетки надежно фиксируется на стене.

Теперь к подключению подготавливаем вводной силовой кабель. Его необходимо проложить до трехфазной розетки и завести в основание. В нашем случае применяется кабель ВВГнгLS 5×2.5мм.кв. проложенный в защитной пвх гофре диаметром 20мм, до разъема он проложен открыто, по стене.

ВАЖНО! Подключение трехфазной розетки необходимо проводить только в обесточенной сети. Убедитесь, что в месте установки кабель не находится под напряжением.

Отмеряем кабель так, чтоб защитная гофрированная ПВХ труба заходила в трехфазнуюю розетку примерно на 20-30мм, а сам силовой кабель на 80-100мм.

При этом необходимо заранее, до подключения, надеть на гофру уплотнительное кольцо из комплекта поставки розетки. А затем отрегулировать его положение так, чтобы кольцо свободно входило в предназначенные для этого пазы основания силового разъема и не было излишнего натяжения гофрированной трубы или сжатия.

Теперь займемся непосредственно подключением силового кабеля. Снимаем защитную поясную изоляцию так, чтобы от края уже отрегулированного на гофре уплотнительного кольца оставалось примерно 30-40мм оплетки. После чего располагаем жилы кабеля в нужном порядке и снимаем с них изоляцию на 10-12мм.

Обратите внимание, что жила защитного заземления должна быть несколько короче остальных, а изоляции снимается с нее больше. Удобнее всего определить длину жил опытным путем, установив механизм трехфазной розетки в основание и подобрав оптимальное соотношение.

Главное правильно распределить жилы силового кабеля по соответствующим клеммам разъема. Для этого давайте рассмотрим схему подключения трехфазной розетки. На этой схеме промаркированы разъемы трехфазной розетки, если смотреть на неё с лицевой стороны, со стороны подключения вилки (штекера) на 380В.

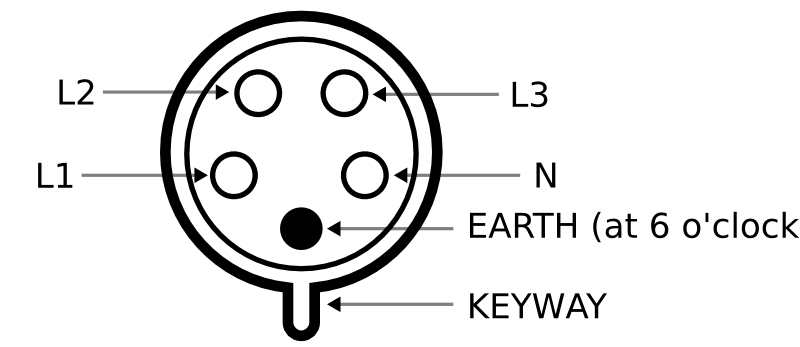

СХЕМА ТРЕХФАЗНОЙ СИЛОВОЙ РОЗЕТКИ

Для того, чтобы правильно подключить провода к трехфазной силовой розетке, напротив каждой винтовой клеммы с тыльной стороны, нанесены соответствующие маркировки, они, соответственно, зеркально отличаются от схемы представленной выше.

Схема подключения проводов к трехфазной розетке



Что говорят нам обозначения L, N, PE и некоторые другие в электрике, мы уже рассматривали здесь. Для подключения же трехфазной розетки, нужно знать следующие обозначения и соответствующие им цветовые маркировки проводов:

L1 – Белый

L2 – Коричневый (Белый с коричневой полосой)

L3 – Черный (Белый с черной полосой)

N – Синий (Белый с синей полосой)

G – Желто-зеленый

Важно соблюдать правильный порядок следования фаз, т. е. подключать провода к трехфазной розетке строго соответственно маркировке, согласно схеме.

После того, как все жилы силового кабеля подготовлены и правильно установлены в клеммах розетки, затягиваются крепежные болты.

Осталось лишь установить защитную крышку и затянуть фиксирующие её винты. На этом установка и подключение трехфазной розетки завершена.

А вот выглядит (см. изображение ниже) трехфазная силовая розетка с подключенной к ней соответствующей вилкой на 380В. Установку трехфазной вилки к питающему кабелю электрооборудования, рассчитанного на подключение к напряжению 380В, рассмотрим в следующей статье — «Подключение вилки 380 вольт».

Большинство энергоёмких трехфазных электроустройств поставляется производителями без силовых вилок, поэтому информация по их монтажу должна вам быть полезной, раз уж вы устанавливаете и подключаете силовую трехфазную розетку.



Любые вопросы, замечания или дополнения касающиеся подключения трехфазной розетки, оставляйте в комментариях к статье, будем рады обсудить это с Вами!

Трехфазная розетка

Содержание

• Схема подключения
• Как она устроена
• Технология подключения трехфазной розетки
• Заключение

Если вы не электрик, то вам привычно видеть простые однофазные розетки, которые используются в быту. Их вполне хватает для повседневной работы. Напряжение однофазных розеток 220В. Но, электрики и более опытные пользователи знают, что существует и трехфазная розетка, напряжение которой 380В. Чаще всего трехфазные розетки и вилки используются на производстве, где повышенные нагрузки. Хотя, в быту такие розетки тоже нашли применение.

Все зависит от бытовых приборов, которые используются. Чаще всего они подключаются к стандартной розетке 220В. Но, иногда для плиты, для бытового станка, электродолбилки и подобных электрических приборов нужны трехфазные розетки с 380В напряжением. В чем их особенность? Какова схема подключения трехфазной розетки? Как ее можно подключить? Какие виды разъемов бывают? Ответы на эти вопросы можно найти в нашей статье.

Схема подключения

Не зря она называется трехфазной, ведь электропитание происходит через 3 фазы и нейтраль (N). Фазы обозначают L1, L2, L3. При всем этом, львиная доля потребления равномерно распространится по одной фазе. Специально для нагрузки на три фазы нужно создать выделенную группу. Фото, что находится ниже, показывает трехфазную схему в помещении, работающем от сети 380В.

Сперва входная часть оборудуется 40 амперным трехполюсным автоматом. Дальше к нему направляют три жилы: черную, красную и коричневую. Как видно на фото, справа вверху располагается счетчик. Понятно, что он тоже должен быть трехфазным. Синим проводом обозначен ноль. Он тоже подключается к счетчику, после чего идет от выхода из него на специальную шину (N) нуля. Дальше от шины ноль распределяется группе освещения, розеток и фазной нагрузки.

Система подключения имеет две группы розеток и группу освещения. Каждая эта группа имеет свою фазу. Цепочка трехфазная выделяется самостоятельной линией. Самая простая схема подключаемого оборудования включает в себя соединение цепи через автомат и выводом ее на группы розеток. А благодаря подходящим вилкам, розетка может передавать трехфазную нагрузку.

Сегодня доступно большое количество видов трёхфазных розеток, о которых мы поговорим позже. Если говорить о нагрузке, то на 1 киловатт нужно 2,5 А. В том случае, когда система подключения имеет УЗО, важно точно рассчитать нагрузку.

Как она устроена

Основное отличие изделий в их дизайне. Неизменным остается одно – разъемы имеют 4 и более контакта. Меньше – никогда. Три из них – это фазные, а четвертый является заземляющим. На фото ниже изображена вилка и разъем под нее ней. В совокупности образуется разъемный контакт. В такой разъем можно подключать бытовые приборы с идентичными вилками.

Существуют разъемы, которые имеют несколько гнезд для вилки. Вот их отличия:

1. Чтобы подключить так называемую треугольную схему, потребуется 4 разъема. А именно защитный ноль (РЕ), и три фазы (А, В, С).

2. Если схема подключения вилки сделана по принципу «звезды», то понятно, что потребуется пять гнезд. Это тот же защитный ноль (РЕ), ноль, и фазы А, В, С.

3. При необходимости надежной защиты от поражения электрическим током, используют целых 7 гнезда. Здесь будет три фазы А, В, С, три ноля и один защитный ноль (РЕ).


Разъем, имеющий четыре контакта, применяется исключительно в схеме подключения «треугольник». Использования пяти контактов допустимо при этом же «треугольнике» и при подключении «звездой». К определенным клеммам можно подключить электропитание. Вот и все, теперь разъем можно включать бытовые приборы.

Обратите внимание! Есть электроплиты, которые работают только от сети 380В. Розетка для электроплиты должна быть соответствующей. Из этого видео вы узнаете, как выполнить подключение подобной электроплиты.

Если говорить о проводах, что подключаются к разъему, то минимально допустимый диаметр – 2,5 мм². Если же в помещении будут повышенные нагрузки, то диаметр выбирают до 6 мм².

Ниже приводятся разновидности изделий по некоторым признакам:

1. Способ монтажа.
2. Устойчивость к окружающей среде.
3. Назначение.

Что касается способа установки, то можно отметить такие изделия:

• открытого типа. Самый простой вид коробки, которые видны на стенах и фиксируются именно к ней через саморезы. Они используются для внешней проводки, которая не предполагает проход в стене. Их еще называют накладными. Эти силовые розетки можно монтировать как в самом помещении, так и снаружи его;

• силовые розетки закрытого типа. Их используют при скрытой проводке. Особенность монтажа в том, что коробку утапливают в стену. Выполнить работы по монтажу немного сложнее, так как в стене приходится делать отверстие и устанавливать подрозетник. Зато изделия менее заметны и удобны в эксплуатации.


Теперь рассмотрим степень защиты и устойчивости перед внешней средой. Эти силовые розетки определяются значением IP и имеют дополнительные две цифры. Цифра, что стоит первой, говорит об уровне защиты от нежеланных частиц, таких как пыль, мусор, песок и т.

д. Эти показатели определяются шкалой от 0 до 6. Чем меньше показатель, тем хуже защищенность изделия. Что касается второй цифры, то она говорит о ее степени защиты от влаги. Здесь шкала немного другая: она начинается с 0 и заканчивается 8. Уровень защиты тоже определяется от низкого к высокому. Если продукция имеет показатель второй цифры 8, то ее можно даже использовать в воде. Одной из практичных и популярных трехфазных розеток является модель IP44. Она качественно защищает розетку как от пыли, так и от влажности.

Теперь рассмотрим их назначение. Они могут делаться без заземления. Их подключают к прибору без контакта заземления. Если же прибор оснащен контактом, то подключать его можно посредством разъема СЕЕ 7/5 с упругими боковыми контактами СЕЕ 7/4. К тому же в продаже можно найти трехфазные розетки с пластиковыми защитными шторами. Они открываются только тогда, когда штырьки вилки направлены в розетку равномерно.

Обратите внимание! Некоторые разъемы могут быть оснащены выталкивателями вилки, таймером или системой УЗО.

Теперь давайте рассмотрим, как подключить трехфазную розетку.

Технология подключения трехфазной розетки

Если с подключением розетки на 220В сможет справиться каждый, то вот для работы с трехфазной розеткой нужно иметь подробную инструкцию. Ведь здесь уже не можно менять местами фазу и ноль. Подключение трехфазной розетки выполняется следующим образом:

1. Для начала потребуется отключить напряжение на щитке. Затем нужно проверить, нет ли в проводах напряжения, используя индикаторную отвертку.
2. Дальше на провод надевается сама розетка и фиксируется на стене.
3. Провода оголяются, чтобы можно было выполнить соединение.
4. На контакты розетки L1, L2 и L3 нужно подключить фазы А, В и С.

5. Дальше ноль подключается к N контакту (голубой провод).
6. Заземление подключается к РЕ (зелено-желтый провод).
7. Теперь можно подавать электропитание, протестировать фазу и измерить напряжение на клеммах.

Что касается вилки, то она подключается так:

1. Для начала ее нужно разобрать, направить туда гибкий кабель.
2. В ней есть соответствующие штырьки, к которым и подключается фаза, ноль и защита.
3. Кабель фиксируется, вилка собирается обратно.

Подробнее о том, как подключить трехфазную розетку, вы можете узнать из этого видео.

Заключение

Теперь вы знаете, как именно можно подключить трехфазную розетку и использовать ее. Эту работу должен выполнять квалифицированный электрик. Лучше не рисковать, чтобы не наделать ошибок. Но, все же, если вы уверены в своих силах и готовы самостоятельно сделать все с ноля, то, придерживаясь правил безопасности, вы сможете это сделать.

• Как правильно установить варочную панель в столешницу
• Как установить инфракрасный обогреватель самостоятельно
• Как подключить кондиционер к электросети самому
• Подключение телефонной розетки rj11, схема

Розетка трехфазная — устройство, монтажные схемы, заземление

В отличие от бытовой двухфазной розетки трехфазная розетка подключается одним строго определенным порядком контактов. Если в некоторых случаях допускается изменение расположения фазных проводов, то перепутать фазу и ноль нельзя — это гарантированное короткое замыкание проводки. В результате трехфазные розетки и вилки имеют конструкцию, исключающую неправильное подключение.

Содержание

• Разновидности трехфазных розеток
  • Розетки четырехконтактные
  • Розетки пятиконтактные
• Способ подключения фазных проводов
• Трехфазные розетки и заземление
• На что обратить внимание при покупке

Разновидности трехфазных розеток

В зависимости от того, какая схема подключения используется для устройства, которое будет питаться от трехфазной розетки, к нему необходимо подключить четыре или пять проводов. В редких случаях ее может быть три или семь штук — в первом случае, когда цепь управления и заземление выполнены отдельно, и во втором, когда используется усиленная защита.

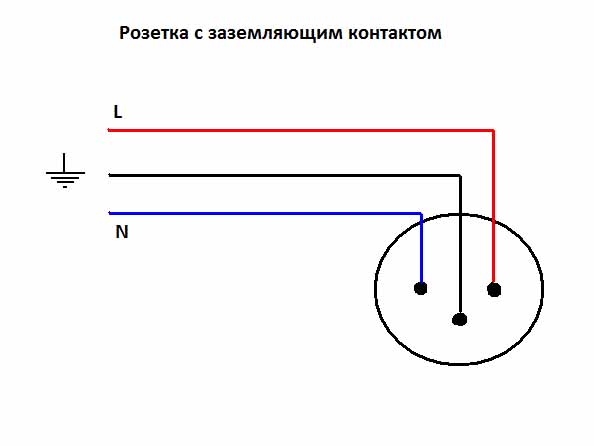

Для каждого из этих способов подбирается своя розетка, с определенным количеством контактов. Исключением является случай, если к устройству нужно подключить всего три фазы, но это случается крайне редко. Здесь берется четырехштырьковый штекер, один из контактов на котором остается пустым. Не стоит покупать трехштырьковые розетки, которые есть в магазинах – по сути, это бытовые, рассчитанные на 220 вольт – фаза, ноль и земля. Они выглядят как трехфазные, так как к ним можно подключать нагрузки с силой тока до 32 Ампер.

Размеры трехфазных розеток обычно весьма значительны, поэтому данные устройства не предназначены для монтажа внутри стены, а прикручиваются снаружи на дюбели или изготовленную для них подставку.

Четырехконтактные розетки

Наиболее распространены в быту и на работе, в сетях, где нулевой провод служит одновременно и проводом заземления и соединяется с корпусом прибора. Розетка представляет собой основание, которое закрепляется на стене или подставке, а затем на него надевается защитный кожух.

Конструкция розеток и расположение клемм могут отличаться, поэтому если вы планируете подключать к одной розетке несколько устройств, то нелишним будет поинтересоваться в магазине, какие из них постоянно есть в продаже.

При подключении нужно быть осторожным с нулем — по внешнему виду этот контакт похож на все остальные, но помечен соответствующим значком на основании розетки или ее крышке.

Провода соединяются с контактами болтовым соединением. Так как чаще всего сами контакты изготавливаются из латуни, допустимо использовать алюминиевые провода. При желании можно использовать металлические шайбы для перестраховки.

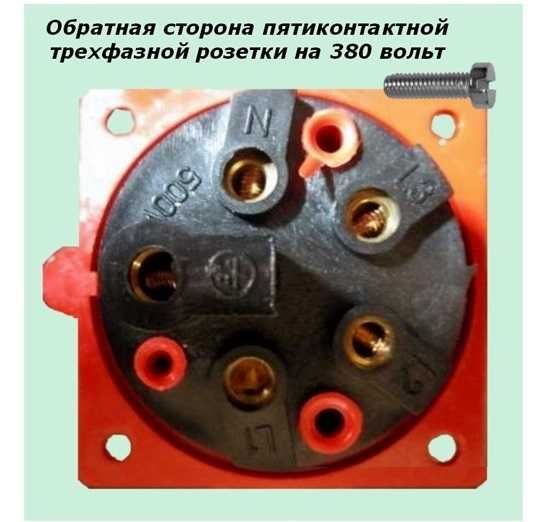

Розетки пятиконтактные

Применяются в современных электрических схемах, где защитный, заземляющий ноль подключается отдельно от рабочего, для чего нужен отдельный контакт на розетке.

Несмотря на то, что по сравнению с четырехконтактными розетками добавляется только один провод, пятиконтактные розетки значительно больше по размеру. Учитывая, что к ним часто подключаются довольно жесткие кабели, их необходимо хорошо закрепить на стене.

Дизайн коробки, расположение клемм и их форма могут отличаться, поэтому лучше подбирать стандартные модели, чтобы при случае можно было свободно найти замену.

При покупке желательно обратить внимание на способ соединения проводов — если это болт, кончиком которого жила прижимается к контакту, то со временем она может сломаться в месте крепления. Решением проблемы может стать выбор модели розетки с другими способами крепления или использование наконечников для проводов, которыми обжимаются жилы. В общем, если нужно использовать болтовые зажимы, то ничего страшного не произойдет – нужно чаще проверяйте контакты.

Способ подключения фазных проводов

Если к розетке подключен электронагреватель или подобное устройство, не имеющее электродвигателя, то порядок подключения фазных проводов значения не имеет — устройство будет работать в любом случае. Когда схема подключения предназначена для электродвигателя, то обязательно нужно проверить, в правильном ли направлении он крутится. Если вращение происходит в обратную сторону от требуемой, то необходимо поменять местами любые два фазных провода — в самой розетке, на вилке или на клеммах двигателя.

В идеале электрики должны проверить порядок фаз, чтобы везде один и тот же мотор крутился в одном направлении. На практике такое устройство, как электродвигатель, устанавливается стационарно и гораздо проще поменять местами контакты, чем следовать схемам подключения. Особенно это актуально для предприятий, работающих много лет, и в которых эти самые схемы уже неоднократно менялись и переподключались для разных нужд.

Трехфазные розетки и заземление

подключение к трехфазной сети по схеме «треугольник»

Выбор и подключение трехфазной розетки во многом определяется способом подключения обмоток двигателя, ТЭНов котла или другого устройства. Если используется соединение треугольником, то обмотки или ТЭНы просто последовательно соединяются друг с другом — конец одной к началу следующей и так по кругу. Фазные провода подключаются к местам скруток (всего их будет три), а ноль здесь по сути не нужен — он используется только для цепи управления, которая может находиться довольно далеко от самого двигателя.

В этом случае нулевой провод можно «посадить» на корпус устройства, если он также является массой. Если кровать заземляется отдельно, то ноль вообще никуда не подключается, кроме тех случаев, когда требуется зануление. Здесь достаточно четырехконтактной розетки.

подключение к трехфазной сети по схеме «звезда»

Соединение звездой — один из концов каждой обмотки подключается к нулевому проводу, а остальные — каждый к своему фазному проводу. В этом случае гораздо практичнее использовать пятиконтактную розетку, через которую отдельно подаются фазы, ноль и земля.

Соединение звездой с дополнительной защитой — применяется, если используется дополнительная защита цепи, когда каждая фаза подключается через отдельное УЗО. При этом к устройству необходимо подключить три фазы, три нуля и землю, для чего придется найти семиконтактную розетку и вилку.

На что обратить внимание при покупке

При необходимости выбора трехфазной розетки следует обратить внимание на следующие моменты:

• Сила тока, на которую он рассчитан. Чаще всего приходится выбирать между моделями на 16, 32 или 64 ампера в зависимости от устройства, к которому они будут подключаться.
• Уровень защиты от влаги и пыли. Для проверки нужно искать в характеристиках маркировку «IP» — чем цифра выше, тем надежнее защита. На практике обращайте на это внимание только в том случае, если розетка установлена ​​в месте с очень высокой влажностью.
• Вам нужна стационарная розетка или мобильная. Проще говоря, они прицепят его к стене или заставят носить.
• Количество контактов выбирается в зависимости от использования конкретной схемы подключения.
• Если розетки приобретаются с самоподтягивающимися безвинтовыми контактами, то нужно убедиться в их исправности, чтобы они не были одноразовыми.

Конструкторские хитрости, форма и взаимное расположение контактов — все эти детали зависят от конкретного производителя и могут незначительно отличаться в разных моделях устройств. Они влияют только на удобство поиска новой розетки в случае необходимости ее замены.
