Трехфазный счетчик схема подключения: Схемы подключения трехфазного счётчика электроэнергии: варианты, методы

Вторая же, маленькая панель, одевается на счетчик при установке его в электрощит, где вся защитная автоматика находится на общей дин рейке, и закрывается общим экраном.

В нашем случае, как раз будет использован второй вариант, поэтому меняем крышку на маленькую. Обратите внимание, что обычно на обратной стороне крышки располагается упрощенная схема подключения. Она соответствует схеме, представленной в руководстве по эксплуатации.

Ниже, представлена более информативная и простая схема подключения трехфазного счетчика электроэнергии. Данная схема подходит для подключения большинства современных приборов учета в трехфазной сети, от таких популярных моделей как Меркурий, Нева или Энергомера.

Довольно часто, для удобства последующего обслуживания электросетей квартиры или дома перед прибором учета энергии устанавливается вводной автомат. В этом случае всегда имеется легкая возможность без вызова электрика и отключения подачи энергии во всем стояке, производить ревизию, замену или дополнительную установку защитной автоматики в домашнем электрощитке.

Схема подключения трехфазного счетчика через вводной трехполюсный автомат представлена ниже, в нашем случае подключение будет осуществляться по ней.

Пристуаем к установке. В первую очередь устанавливаем на дин-рейке нашего электрощита вводной автомат и сам трехфазный счетчик электрической энергии.

Для этого необходимо опустить фиксаторы на тыльной стороне прибора учета, как показано на изображении ниже, а затем, одев его на din-рейку, поднять их. По тому же принципу устанавливается и вводной трехполюсный автомат.

Затем соединяем вводной автомат с соответствующими вводными клеммами на счетчике, согласно схеме подключения. Для этого проще всего воспользоваться жилами проводов из вводного кабеля или другими медными проводами, сечением не меньшим чем вводной кабель.

Если вы подключаете трехфазный электросчётчик напрямую, без вводного автомата, к соответствующим клеммам прибора подключаете сразу фазные и нулевой провода вводного кабеля в том же порядке.

Наиболее простой вариант связать вводной трёхполюсный автомат со счетчиком — это соединительные провода, выполненные следующим образом:

Важно помнить, что через трехполюсный вводной автомат в трехфазной сети идут только фазные провода, нулевой провод подключается к счетчику напрямую.

Все клеммы для подключения проводов, на приборе учета электроэнергии, пронумерованы и для надежности контакта имеют по два крепежных винта каждая. Снимать изоляцию с жил проводников необходимо примерно на 20мм.

Далее разводим фазные провода из счетчика по нагрузкам, при этом нужно максимально точно рассчитать и сгруппировать потребителей энергии по фазам так, чтобы нагрузки были примерно равными.

Нулевой же провод из счетчика выводится на нулевую шину в щите, обычно маркированную голубым цветом. А заземление, нулевой защитный проводник, подключается к шине заземления без прерываний, вводным кабелем.

В нашем случае, нулевая клемма и клемма заземления находятся в нижней части щита и отмечены соответственно синим и зеленым цветом.

Осталось подключить к вводному автомату фазные провода от вводного кабеля. Обязательно убедитесь, что они не находятся под напряжением во время монтажа.

После чего крепим защитную панель и на этом подключение трехфазного счетчика электроэнергии завершено. Далее можно спокойно продолжать установку защитной автоматики в щите, предварительно отключив вводной автомат.

Чтобы зарегистрировать ваш новый прибор учета электроэнергии необходимо подать заявку в свою управляющую компанию (УК), ТСЖ или Энергосбыт на опломбирование счетчика, только после этого его расчет потребления электроэнергии будет производиться по показателям счетчика.

Если у вас возникнут вопросы по подключению трехфазного электросчетчика, оставляйте их в комментариях к статье, постараемся помочь!

Схема подключения трехфазного счетчика: прямое включение

Чтобы избежать некоторых проблем при использовании электроэнергии, и ее учете необходимо правильно выбрать электрический счетчик. Зачастую приборы учета имеют одну фазу и подключение его не вызывает больших трудностей. А какова схема подключения трехфазного счетчика?

В последнее время все чаще начинают встречаться электрические трехфазные сети. Они требуют установки трехфазного прибора учета. При этом его нужно правильно подсоединить. Поскольку трехфазные приборы учета имеют непростой механизм. Поэтому это может привести к неточным показаниям прибора, а также перекосу фаз.

Существует несколько способов подсоединения данных механизмов при этом схема подключения трехфазного счетчика разная.

Отличие трехфазного счетчика от однофазного

Электрический счетчик, имеющий одну фазу, ведет калькуляцию энергоресурсов в электролинии 220 В переменного тока. Трехфазные счетчики предназначены для эксплуатации в электрических сетях трех или четырехпроводных сетей переменного тока, с частотой в 50 Герц.

При этом однофазную электрическую сеть в большинстве случаев имеют здания, помещения жилого фонда, а также административные объекты Они способны потреблять мощность в размере примерно 10кВт. В этом случае учет электрической энергии ведется только однофазными типами приборов учета. Плюсами таких механизмов являются простота в использовании и незамысловатость конструкции.

В современном мире происходит массовый выпуск бытовой техники, без которой уже трудно представить нынешнюю жизнь. При этом данные приборы обладают большим энергоресурсом и потребляют большое количество мощности. Поэтому со временем приходиться переходить предприятиям, производственным объектам, а также частным секторам на трехфазные электрические линии. Если потребители думают, что таким образом можно потреблять большее количество электроэнергии, то они ошибаются. Так как по техническим характеристикам снабжение энергией электролинии практически одинаково.

Основным положительным моментом такого подсоединения является возможность присоединять напрямую мощные приборы, имеющие три фазы. При этом происходит более корректная работа такого электрооборудования, исключающая перекос фаз, когда подключается несколько приборов одновременно.

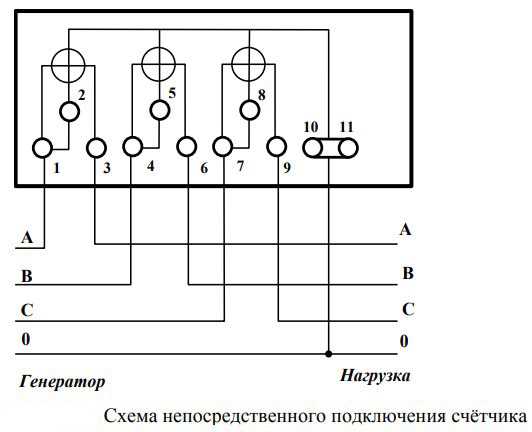

Схема подключения трехфазного счетчика, прямое включение

Схема подключения трехфазного счетчика таким способом является наиболее простой. При этом счетчик монтируется непосредственно напрямую в электролинию, исключая подсоединения посредством трансформатора. Зачастую такой способ установки применяется в быту для подсчета потребляемых энергоресурсов. Там, где существует электрооборудование, имеющее высокую мощность и номинальный ток от 5-50 Ампер, при этом сечение провода варьируется от 4-100кв.мм. Такая электрическая сеть имеет напряжение в 380 Вольт.

При подключении электросчетчика нужно следовать правилам маркировки. Фазный провод А соответствует проводнику желтого цвета, В соответствует проводу зеленого цвета, а фаза С имеет красный цвет. При этом нейтральный проводник N синего цвета, а заземляющий РЕ провод имеет желто-зеленый цвет. С целью защиты от высоких нагрузок используются автоматические выключатели, которые монтируются на входе.

Схема подключения трехфазного счетчика через трансформаторы тока

Электросчетчик обладает максимальным током в 100 Ампер. По этой причине использовать их в электрооборудованиях повышенной мощности запрещено. Поэтому подсоединение электрического счетчика происходит при помощи трансформаторов тока. При этом появляется возможность увеличить диапазон измеряемых параметров. Однако, это не основная задача.

Главное направление такого подключения – снизить номинальные токовые характеристики и напряжения до безобидных величин. Во избежание повреждения прибора учета.

Схема подключения трехфазного счетчика (Косвенная)

Данный метод подключения прибора учета применяется в высоковольтных электролиниях. Зачастую косвенный способ применяется на больших производственных объектах в качестве образца. Подсоединение предусматривает также наличие двух трансформаторов — тока и напряжения. При этом заземляется суммарная точка двух генераторов.

Чтобы исключить большй процент погрешности, а также перекос фаз, следует объединить нейтральный провод и нейтральный зажим механизма учета.

Схема подключения трехфазного счетчика (Полукосвенная)

При подсоединении механизма учета посредством трансформатора тока нужно контролировать полярность в начале и в конце обмоток двух трансформаторов. При этом суммарное соединение вторичных обмоток следует заземлять.

Совершая процедуру подсоединения, следует помнить, что Л1 предназначен для входа фазы силового кабеля. А Л2 служит для выхода этого фазного провода. И1 — для ввода измерительной обмотки, а И2 — для выхода этой обмотки.

Данный способ подсоединения делит линию для тока и напряжения, что позволяет повысить электробезопасность. Одновременно с этим такое подсоединение электросчетчика имеет много проводов, в которых можно запутаться.

Звезда

Данный вид подключения механизма учета к электролинии в 380 Вольт имеет небольшое число проводников. Таким образом происходит объединение выводов И2 и всех остальных обмоток в суммарную точку, которая подсоединяется к нейтральному проводу. Неудобство заключается в том, что обслуживающим организациям будет тяжело рассмотреть схему и осуществить проверку подсоединения.

Преимущества трехфазного счетчика

Потребители, учитывая преимущества трехфазного электросчетчика, все чаще хотят перейти на такой вид калькуляции. К ним относятся:

1. Способность трехфазного счетчика вести двухтарифную тарификацию. К слову, в ночной период времени потребитель расходует электроэнергии наполовину меньше за такой же период дневного использования.
2. Проверено, что данный вид учета имеет широкий диапазон класса точности, а вместе с тем и цены. При этом такие приборы можно использовать как на производственных объектах, так и в быту.
3. Наличие встроенного интерфейса, что позволяет транспортировать показание по силовой сети напрямую в электрическую компанию.
4. Прибор имеет журнал учета, куда помимо показаний электроэнергии входит динамика основных технических характеристик.

Подключение счетчика: однофазный, трехфазный, схема

Наладка или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск к работе в сетях напряжением до 1000 В. Но можно установить все элементы, подключить счетчик к нагрузке (электроприборам) без подключения питания сам. Затем необходимо вызвать представителя энергоснабжающей организации для проверки, герметизации и запуска системы.

Один из вариантов корпуса для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила таковы:

• Должен быть установлен с погодой защита. Традиционно их монтируют в специальные ящики (ящики) из негорючего пластика. При наружной установке коробки должны быть герметичными и иметь возможность контроля показаний (иметь стекло напротив дисплея).
• Фиксируется на высоте 0,8-1,7 м.
• Счетчик подключается медными проводами сечением, соответствующим максимальной токовой нагрузке (есть в технических условиях). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм ² (для однофазной сети это ток 25 А, что на сегодняшний день очень мало).
• Проводники применяются изолированные, без скруток и ответвлений.
• При однофазной сети дата государственной поверки счетчика не старше 2 лет, при трехфазной сети — один год.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может быть установлен на лестничной клетке или в квартире — в щитке. Если его размещают в квартире, то обычно недалеко от двери.

Комплект входной коробки

В частном доме также есть несколько вариантов. Если столб во дворе, то счетчик можно разместить на столбе, но лучше в помещении. Если по требованиям энергоснабжающей организации он должен располагаться на улице, его ставят с фасадной стороны дома в герметичном коробе. В другом боксе в помещении монтируются автоматы для групп потребителей (различные устройства). Также одно из требований при монтаже электропроводки в частном доме: провода должны быть видны визуально.

Установка счетчика на столб

Для возможности проведения работ по электросчетчику перед ним устанавливается вводной выключатель или автомат. Он тоже опломбирован, и нет возможности поставить пломбу на само устройство, как на прилавок. Необходимо предусмотреть возможность отдельной герметизации этого устройства — купить небольшую коробку и смонтировать ее внутри квартирного щита или поставить отдельно на лестничную площадку. При подключении счетчика в частном доме варианты те же: в одной коробке со счетчиком на улице (коробка вся опломбирована), в отдельной коробке рядом.

Читайте здесь, как провести электричество от столба к дому.

Здесь описаны двухтарифные счетчики и расчет их эффективности.

Схема подключения однофазного электросчетчика

Счетчики на сеть 220 В могут быть механическими и электронными. Также они делятся на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, осуществляется по одной и той же схеме. Вся разница в «начинке», которая недоступна потребителю.

Если мы доберемся до клеммника любого однофазного счетчика, то увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а на графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, то получится следующий порядок подключения:

1. Фазные провода подключаются к клеммам 1 и 2. Фаза вводного кабеля приходит на 1 клемму, фаза идет от второй к потребителям. При монтаже первой подключается фаза нагрузки, после ее закрепления — фаза ввода.
2. Нейтральный проводник (нейтраль) подключается к клеммам 3 и 4 одинаково. К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов тот же — сначала 4, потом 3.

   Схема подключения однофазного электросчетчика

   Схема для понимания проста: с входа ноль и фаза подаются на вход автоматического выключателя. С его выхода они идут на счетчик, а с соответствующих выходных клемм (2 и 4) на УЗО, с выхода которого фаза подается на автоматику нагрузки, а ноль (нейтраль) на нулевой автобус.

   Обратите внимание, что вводной автомат и вводное УЗО двухконтактные (входят два провода), чтобы разомкнулись обе цепи — фаза и ноль (нейтраль). Если вы посмотрите на схему, то увидите, что автоматы нагрузки однополюсные (к ним идет только один провод), а нейтраль подается непосредственно с шины.

   Самостоятельный монтаж распределительного щита описан в этой статье.

   Как подключить трехфазный счетчик

   В сети 380 В три фазы, а электросчетчики этого типа отличаются только большим количеством контактов. Вводы и выводы каждой фазы и нейтрали расположены попарно (см. схему). Фаза А идет на первый контакт, его выход на второй, фаза В — вход на 3-й, выход на 4-й и т.д.

   Как подключить трехфазный счетчик

   Схема подключения 3-х фазного счетчика с током потребления до 100 А практически такая же: ввод автоматический счетчик-УЗО. Отличие только в разводке фаз к потребителям: есть одно- и трехфазные ответвления.

   Схема подключения трехфазного счетчика

3-фазный 3-проводной до 415 В: Служба поддержки EKM

3-фазные 3-проводные системы имеют 3 горячих провода и НЕТ нейтрального провода. Как правило, это старые трехфазные системы. Для такой системы вам понадобится 1 омниметр и только 2 трансформатора тока. Измерение этих систем может быть выполнено с любой из наших моделей омниметров EKM. Однако для измерения 3-фазных 3-проводных систем выше 415 В переменного тока вам потребуется использовать Omnimeter HV v.5, который способен измерять такие системы до 600 В переменного тока.

Если вам интересно, почему вам нужно только 2 трансформатора тока для трехфазной системы, вы можете обратиться к теореме Блонделя 9.0003

Приведенные здесь изображения и схемы никоим образом не являются исчерпывающими. Это всего лишь несколько примеров того, как вы можете настроить систему измерения, и они просто предназначены для того, чтобы показать, что возможно. Вот варианты, которые вы можете рассмотреть для настройки вашего счетчика:

1. Хочу ли я считывать показания счетчика(ов) локально с помощью компьютера или мне нужно облачное решение (EKM Push4).
2. Какой диаметр и номинальная сила тока мне потребуются для трансформаторов тока? Вам понадобятся два ТТ для вашей 3-фазной 3-проводной электрической системы.
3. Нужно ли мне подключаться к беспроводной сети?
4. Нужно ли мне последовательно соединять несколько омниметров? Это позволяет последовательно подключать несколько омниметров, которые затем можно подключить к одному устройству связи.

Ответы на эти вопросы должны помочь вам сузить круг вариантов и позволить вам выбрать продукты, которые вам понадобятся для вашего конкретного применения.

Инструкции по подключению:

Для 3-фазной 3-проводной системы вам потребуется 2 ТТ. У вас будет 3 горячих провода и НЕТ нейтрального провода.

1. Отключите питание вспомогательной панели.
2.  Отметьте один из горячих проводов как L1, пометьте второй провод как L2 и пометьте последнюю горячую линию как L3. Вы можете выбрать их случайным образом.
3.  Сначала установите перемычку между портом 8 на омниметре и портом 10 на омниметре. Подключите провод эталонного напряжения горячей линии L1 к порту 7 на омниметре, подключите провод эталонного напряжения горячей линии L2 к порту 8 на омниметре и подключите провод эталонного напряжения горячей линии L3 к порту 9на омниметре.
4.  Подключите ТТ1 так, чтобы через него проходил горячий провод L1, а стрелка на ТТ указывала на нагрузку. Подключите ТТ3 так, чтобы через него проходил горячий провод L3, а стрелка на ТТ указывала на нагрузку.
5.  Подсоедините черный провод CT1 к порту 1 омниметра, а белый провод CT1 — к порту 2 омниметра. Подключите черный провод CT3 к порту 5 омниметра, а белый провод CT2 — к порту 6 омниметра.

Когда этот измеритель правильно подключен, он будет показывать вольты и ток на L1 и L3, но будет показывать 0 вольт и ток на L2.

В этом учебном видео показан пример установки омниметра Pulse v.4 в электрическую систему 120/240 В. Вы можете использовать это видео, чтобы понять, как может проходить трехфазная трехпроводная установка. Для этого типа электрической системы проводка ТТ и эталонного напряжения будет отличаться, поэтому обратитесь к приведенной выше схеме для получения этой информации:

См. эту модель для справки о правильном подключении омниметра к 3-фазной 3-проводной системе:

Обратите внимание, что на большинстве приведенных выше схем показано беспроводное соединение с использованием 485 Пчела Зигби радио.
