Как правильно подключить автоматы в электрическом щите?

Выключатели, также называемые пакерами или автоматами, представляют собой коммутационные устройства, задачей которых является подача тока на элементы электрической сети и, в случае неисправности, автоматическое отключение. Обычно они устанавливаются в электрическую панель и защищают цепь от повреждений, вызванных чрезмерными нагрузками, падениями напряжения и короткими замыканиями. В этом материале мы расскажем о том, как классифицируется данное оборудование, каковы особенности его эксплуатации и как правильно подключить автоматы в электрощитке.

Содержание

  1. Классификация автоматических выключателей
  2. Автоматические выключатели: устройство и принцип действия
  3. Публикация
  4. Тепловой выпуск
  5. Магнитный выпуск
  6. Селективные переключатели с полупроводниковым расцепителем
  7. Как выбрать машину?
  8. Основные параметры схемы выключателей
  9. Установка выключателя в электрощит своими руками
  10. Униполярный переключатель
  11. Двухполюсный автомат
  12. Соединительные кабели
  13. Особенности подключения самонесущего изолированного кабеля к вводной машине
  14. Заключение

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они отличаются следующими особенностями:

  • Ток главной цепи. Он может быть переменным, постоянным или комбинированным.
  • Метод контроля. Оборудование может управляться вручную или с помощью моторного привода.
  • Способ установки. Устройства бывают съемными, выдвижными или стационарными.
  • Тип выпуска. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.

  • Телосложение. Он может быть модульным, сборным или открытым.
  • Индикатор рабочего тока. Его значение может быть от 1,6 до 6,3 кА.

Современные машины отличаются сложным механизмом защиты сети. У них есть дополнительные функции, в том числе:

  • Возможность дистанционного размыкания электрической цепи.
  • Наличие групп сигнальных контактов.
  • Автоматическое срабатывание защитного устройства при падении напряжения до критического значения.

Подробная схема выбора переключателя на видео:

Пакеры могут быть различных типоразмеров и с их помощью можно защитить электрические сети не только в квартирах и частных домах, но и на крупных объектах. Эти устройства производятся как в России, так и за рубежом.

Петров Василий Александрович

Электромонтер 6 разряда, ООО «Петроэнергоспецмонтаж», 18 лет стажа

Задать вопрос

В бытовых условиях часто используются модульные, малогабаритные и световые выключатели. Название «модульные» они получили из-за своей стандартной ширины, которая составляет 1 модуль (1,75 см).

Для защиты электрических цепей зданий устанавливаются выключатели следующих типов:

  • Дифференциальный.
  • Автомат.
  • УЗО.

УЗО, так как они сокращенно называются устройствами остаточного тока, предотвращают поражение электрическим током человека, касающегося проводника, и предотвращают возгорание окружающих предметов в случае утечки электричества, которая может произойти при повреждении изоляции кабелей.

Автоматические выключатели защищают цепи от коротких замыканий и позволяют включать и выключать питание вручную. Наиболее совершенным устройством защиты является дифференциальный выключатель. Он сочетает в себе возможности устройства защитного отключения (УЗО) и обычного автоматического выключателя. Эта сумка имеет встроенную защиту от чрезмерного потока электронов. Управляется дифференциальным током.

Однофазные и двухполюсные машины можно устанавливать в однофазных электрических сетях. На выбор сумки влияет количество проводов электропроводки.

Автоматические выключатели: устройство и принцип действия

Прежде чем рассматривать процедуру подключения переключателей в электрощите, разберемся, как они устроены и по какому принципу активируются.

Товар включает в себя следующие позиции:

  • Рамка.
  • Система контроля.
  • Верхний и нижний терминалы.
  • Коммутационное устройство.
  • Камера дугового пожаротушения.

В качестве материала корпуса и системы управления используется огнестойкий пластик. Коммутационное устройство имеет подвижные и неподвижные контакты.

Петров Василий Александрович

Электромонтер 6 разряда, ООО «Петроэнергоспецмонтаж», 18 лет стажа

Задать вопрос

Дугогасительная камера установлена ​​на паре контактов, которые являются полюсом мешка. При размыкании контактов под нагрузкой возникает электрическая дуга, которая гасится камерой. Последний состоит из стальных пластин, изолированных друг от друга и на одинаковом расстоянии. Пластины камеры способствуют охлаждению и гашению электрической дуги, что проявляется в случае неисправности. Машины могут иметь одну, две или четыре пары контактов.

Биполярные аппараты имеют две пары контактов: одна подвижная, другая неподвижная.

Этот переключатель оснащен индикатором положения, который позволяет легко узнать, включена ли машина (красный свет) или выключена (зеленый).

Принцип работы автоматических выключателей на видео хорошо виден:

Публикация

Для отключения машины в аварийной ситуации устройство оснащено расцепителем. Существуют разные типы этих механизмов, которые структурно отличаются друг от друга и работают по разным принципам.

Тепловой выпуск

Конструктивно этот элемент включает пластину, отлитую из двух разных металлов с неодинаковым коэффициентом нелинейного расширения, которая подключается к цепи под нагрузкой и называется биметаллической. Во время срабатывания расцепителя поток электронов, проходящий через пластину, нагревает ее.

Поскольку коэффициент расширения металла ниже, чем у пластины, он к ней изгибается. Когда номинальный ток превышает допустимое значение, изогнутая пластина, воздействуя на курок, выключает автомат. Если температура окружающей среды отклоняется от нормы, выключатель также срабатывает.

Магнитный выпуск

Расцепитель этого типа представляет собой катушку с изолированной медной обмоткой и сердечником. Поскольку через него протекает ток нагрузки, его необходимо подключать к цепи последовательно с контактами. Если ток нагрузки превысит допустимое значение, сердечник переместится под действием магнитного поля расцепителя и с помощью расцепителя разомкнет контакты сумки.

Селективные переключатели с полупроводниковым расцепителем

Эти устройства оснащены специальной панелью, на которой устанавливается время отключения машины. Они обеспечивают задержку при КЗ, что позволяет отключать аварийную секцию в случае нештатной ситуации, не прерывая подачу электроэнергии на объект.

Неразжимной выключатель называется разъединителем.

Как выбрать машину?

Перед тем, как приступить к установке автоматических выключателей, нужно их выбрать и разобраться в тонкостях подключения. Люди, которые хотят знать, как подключить автоматический выключатель, задают себе различные вопросы. Например, до или после счетчика подключены ли машины в распределительном щите? Следует ли установить машину ввода? Эти и другие нюансы подключения интересны пользователям.

Основные параметры схемы выключателей

К особенностям автоматических выключателей можно отнести:

  • Номинальный ток (в амперах).
  • Напряжение питания от сети (в вольтах).
  • Максимальный ток короткого замыкания.
  • Максимальная коммутационная способность.
  • Количество полюсов.

Предельная отключающая способность характеризуется максимально допустимым значением, при котором автоматический выключатель может работать. ПЦР бытовых устройств может составлять 4,5, 6 или 10 кА.

При выборе часто руководствуются такими базовыми показателями, как ток отключения при коротком замыкании и ток перегрузки.

Белухин Сергей Геннадьевич

Электромеханик 4 разряда ООО «Петроэнергоспецмонтаж»

Задать вопрос

Причина перегрузки — подключение к электрической сети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Учитывая это, необходимо установить в схему пакет, значение тока гашения которого не меньше расчетного, а лучше, если оно немного превышает его. Для определения расчетного тока необходимо суммировать мощность устройств, которые следует подключить в цепь (для каждого из них этот показатель есть в паспорте). Полученное число нужно разделить на 220 (стандартное значение напряжения в домашней сети). Полученным результатом будет значение тока перегрузки. Также следует учитывать, что он не должен превышать номинальный ток, который выдерживает провод.

Величина тока отключения при коротком замыкании является показателем отключения выключателя. Расчет тока короткого замыкания проводится при проектировании линии по формулам и справочным таблицам, а также с использованием специального оборудования. На основании полученного значения определяется тип защиты. На небольших объектах и ​​в домашних сетях используются машины типа B или C.

Установка выключателя в электрощит своими руками

В первую очередь нужно определиться с подключением силовых кабелей, а уже потом выяснять, как подключить машину к сети. Если неизвестно, должны ли силовые провода подключаться выше или ниже мешка, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

В Правилах четко указано, что силовой кабель должен быть подключен к неподвижным контактам, и это требование должно выполняться в любой схеме подключения переключателей. В любом современном устройстве фиксированные контакты расположены вверху.

Для установки потребуются устройства управления и инструмент, в состав которого входят:

  • Монтажный нож.
  • Отвертки (крестовые и шлицевые).
  • Мультиметр или индикаторная отвертка.

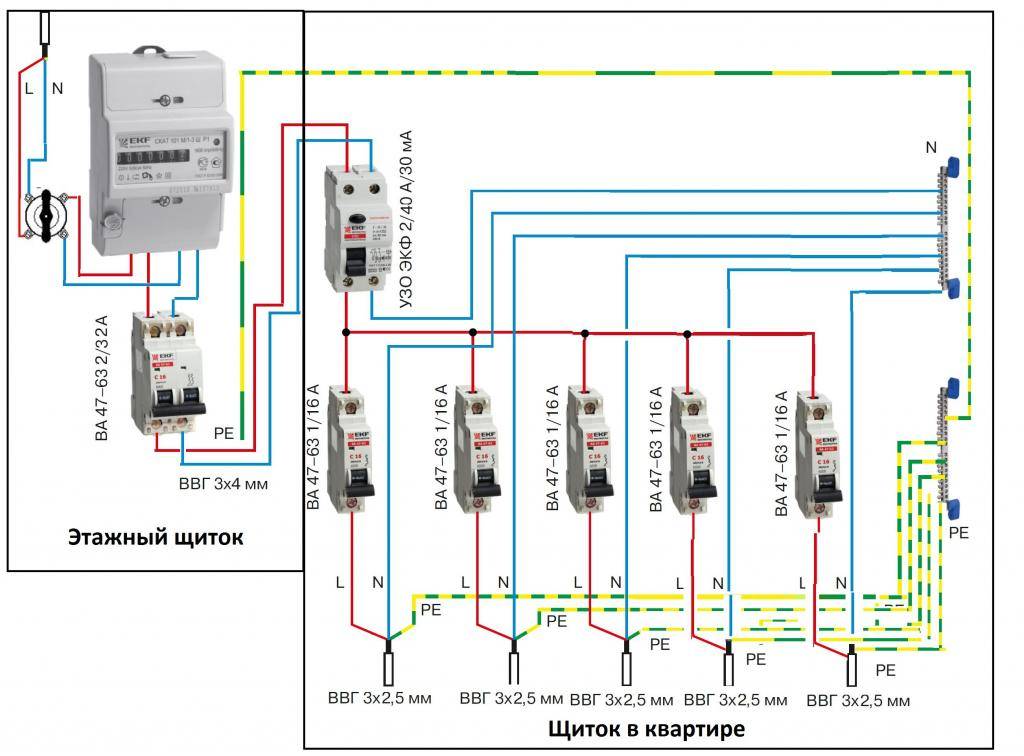

Так как же машина правильно подключается? Рассмотрите возможность установки автоматических выключателей в однофазных сетях.

Двухфазные и трехфазные подключения более сложны и должны выполняться специалистом.

Униполярный переключатель

Установка выполняется в сети, где для ввода используются два кабеля: нулевой (PEN) и фазный (L). Такая система существует в старых постройках. Силовой провод подключается к входной клемме автомата, затем с выхода проходит через счетчик, после чего подключается к защитным устройствам определенных групп. Кабель нулевого питания к PEN также запитывается через счетчик электроэнергии.

Использование одно-, двух- и трехполюсных переключателей на видео:

Двухполюсный автомат

Рассмотрим установку защитного устройства в однофазной сети, в которой на ввод используются три проводника: фазный, нейтральный и заземляющий. Входные клеммы, отмеченные на устройстве цифрами 1 и 3, расположены в верхней части машины, а выходные клеммы (2 и 4) — внизу.

Шнур питания вставляется во входную клемму 1 и надежно к ней прикреплен. Аналогичным образом нейтральный провод подключается к выводу 3. Фаза проходит через счетчик электроэнергии. Электропитание равномерно распределяется между группами переключателей. От вывода 4 нулевой провод подключается к шине N, проходя через счетчик и УЗО.

Соединительные кабели

К любому выключателю прилагается паспорт, в котором описано, как правильно подключить провода к его клеммам. В документе содержится вся необходимая информация: от сечения кабелей и типа подключения до длины зачищенной части жилы.

Зачистка концов проводов для подключения бытовых машин производится монтажным ножом около 1 см. Различить проводники можно по их цветовой кодировке:

  • Фазовый провод белый или коричневый.
  • Нейтральный провод черный, синий или голубой.
  • Заземляющий провод зеленый.

Зачистив конец провода ножом, вставьте его в контактный зажим и закрепите фиксирующим винтом. Винты затягиваются отверткой. После фиксации проволоки нужно слегка сжать, чтобы убедиться, что она надежно закреплена. Если для соединения с сумкой используется гибкий провод, для повышения надежности соединения необходимо использовать специальные наконечники.

Чтобы установка машин в электрощит и подключение к ним кабелей происходило правильно, необходимо помнить о типичных ошибках и избегать их при эксплуатации:

  • Контакт с изоляционным слоем.
  • Слишком большое усилие при затяжке, которое может привести к деформации корпуса и, как следствие, к выходу станка из строя.

Часто в электрощите устанавливают одновременно несколько защитных устройств. Для их подключения неопытные специалисты используют перемычки.

Петров Василий Александрович

Электромонтер 6 разряда, ООО «Петроэнергоспецмонтаж», 18 лет стажа

Задать вопрос

В принципе, это не ошибка, но тем не менее в этом случае лучше использовать специальную перемычку, отрезанную до необходимого размера — так называемую гребенку. С помощью гребенки легко соединить большое количество автоматом между собой с высокой надежностью соединения.

Особенности подключения самонесущего изолированного кабеля к вводной машине

Самонесущий изолированный провод широко используется для передачи электроэнергии в домашнюю сеть от воздушных линий электропередач вместо обычного кабеля. При всех достоинствах этого проводника подключение самонесущего изолированного провода к выключателю не обязательно производить напрямую, так как в процессе эксплуатации алюминий начинает «плавать», а изоляция выгорает. В конечном итоге это приводит в лучшем случае к отказу машины, а в худшем — к пожару. Самый простой способ избежать такой неприятности — подключить самонесущий изолированный кабель к машине через специальную переходную втулку.

В таком устройстве предусмотрен переход с алюминиевой проволоки на медную. Приобрести его можно в специализированном магазине.

Пошаговая установка станка — в следующем видео:

Заключение

В этой статье мы решили вопрос, как правильно подключить автоматические выключатели в электрощитке, а также рассмотрели виды этих устройств и особенности их эксплуатации. Используя предоставленную информацию, вы можете самостоятельно установить пакет и подключить его к своей домашней сети. Конечно, при этой процедуре необходимо строго соблюдать правила электробезопасности, как и при любых работах, связанных с электричеством.

Как правильно установить и подключить автомат-предохранитель

Для того чтобы иметь понимание того, как работает защитный автомат – следует изучить хотя бы минимальные требования пожарной и электробезопасности. Очень важный момент – правильный выбор подходящего типа устройства, с учетом номинала максимальной нагрузки на сеть, при которой оно будет срабатывать. Важно сразу определиться и с количеством предохранителей, которые вы собираетесь подключить.

О функциях защитных автоматов

Итак, мы знаем, что внутри электрощита расположены все виды устройств, распределяющих и контролирующих электропитание квартиры или частного дома. Речь идет об устройствах УЗО, клеммниках, реле, автоматах, счетчиках и т.д. По сути, оборудование держится на din-рейке, которая производится из проводящих материалов. Данную рейку заземляют в одной точке.

Как правило, электрощитки находятся рядом с входной дверью квартиры или дома, с внешней стороны. Защитные автоматы относят к категории сложнотехнических устройств. К ним следует предъявлять ряд конкретных требований, которые будут зависеть от назначения устройства.

Главная функция автоматов-предохранителей – защита электропроводки и приборов от коротких замыканий. Во многих случаях автомат способен спасти человека от удара током.

Ни в коем случае нельзя использовать самодельное крепление для автомата в электрощите. Это категорически запрещено правилами электробезопасности.

До того, как осуществить подключение защитных автоматов, следует определиться с перечнем бытовых электроприборов, которые будут ими «обслуживаться». К примеру, если вы собираетесь использовать нагревательные приборы большой мощности, предохранители также должны быть рассчитаны на большее количество ампер. При использовании маломощных приборов рекомендуем установить электронные автоматы.

Чаще всего применяется стандартный вариант подключения кабелей, которые находятся под напряжением – со стороны потолка. Однако нередки случаи, когда корпус для электрощитка монтируется «специалистами», очень далекими от сферы электрики. В таких случаях фаза может быть подведена к автоматам снизу. В связи с этим, до того, как произвести замену пришедшего в негодность устройства, следует измерить напряжение с помощью исправного вольтметра.

Общая информация

В большинстве квартир схема подключения электрощита — двухпроводная. Данная система очень проста и состоит из отводящего провода — нейтраля (ноля) и питающего – фазы. Однако, в соответствии с современными нормативами, рекомендуется применять заземляющий кабель, во избежание коротких замыканий. Бытовые приборы с высокой мощностью (рефрижераторы, стиральные машины, электрические печи и т.д.) в обязательном порядке должны быть подключены с «заземлением» (трехпроводная схема).

Провода заземления маркируются зеленым или желтым цветом. При подключении защитных автоматов, непринципиально – к какой из клемм подключается «фаза». Однако провод фазы должен подводиться со стороны потолка. В противном случае следующий человек, который будет иметь дело с электрощитком (особенно, если у него нет опыта работы с электрикой), может испытать на себе действие тока, взявшись за кабель, ведущий к автомату снизу.

Далеко не всегда можно быстро и просто разобраться с особенностями подключения некоторых типов предохранителей. Так, сложности могут возникнуть в ситуации, когда каждая лампа и розетка связаны с отдельным выключателем.

В настоящее время на рынке электротоваров представлены готовые электрощиты с полной сборкой. Однако, покупая такой щиток, необходимо учесть предусмотреть вариант с возможной необходимостью подключения дополнительных предохранителей в дальнейшем.

Особенности установки

Для того чтобы установить и подключить защитное автоматическое устройство нам понадобится небольшой инструментарий. Для работы вы воспользуемся: крестовой и плоской отверткой, кусачками и мультиметром.

Сечение кабеля, рассчитанного под защитный автомат, должно быть подобрано с учетом возможной нагрузки (желательно с двухкратным запасом). Подключение автомата производится на закрепленный электрощит, в связи с этим иметь дело с din-рейкой не придется. Крепления автоматов – стандартные. Для защиты проводов от возможных механических воздействий укладываем их в специальный гофр.

С конца провода должна быть удалена вся изоляция. Длина зачищенного отрезка кабеля не должна превышать 10 миллиметров (по технике безопасности). Настоятельно рекомендуем предварительно произвести заземление.

Заземляющий провод (желательно, большого сечения) подводится к общему открытому клеммнику, расположенному на электрощитке. «Ноль» следует подводить в виде одной колодки, но закрытым способом.

Установку автомата начинаем с подключения «земли», потом подводим нейтральный кабель и только после этого – «фазу». Если мы говорим об установке нескольких защитных устройств, следует поставить необходимое количество перемычек (ставятся, начиная от входного выключателя). Использование гофрированного шланга внутри электрощита целесообразно лишь в варианте с нестандартной укладкой проводов (если есть вероятность их повреждений).

В качестве альтернативы перемычкам иногда применяются общие распределяющие пластины, которые может приобрести в каждом магазине электротоваров.

Защита контактов автомата от возможных касаний обеспечивается при помощи специального пластикового короба (или другой материал –диэлектрик).

О выборе автоматов

В настоящее время наиболее популярными и востребованными являются устройства на 20,16 и 10 Ампер. Более мощные предохранители обычно устанавливают под нагревательные бытовые приборы, стиралки, холодильники. В некоторых случаях на одно устройство могут быть переключены нагрузки от разных бытовых приборов, тогда расчет оптимальных технических характеристик автомата производится путем сложения всех значений.

Большинство специалистов советуют не запитывать на один предохранитель большое количество разнокалиберных электроточек (светильники, розетки, бытовая техника). Если одно «звено» выйдет из строя, может произойти оплавление розетки, при этом автомат не сработает.

Мы продолжим разговор об установке и подключении электрических защитных автоматов в следующем материале данного раздела.

Видео: Как правильно подключить УЗО

С этим материалом читают также:

Монтаж распределительной коробки в доме своими руками

Ремонт и замена электропроводки на даче

Монтаж закрытой электропроводки в квартире
