Как пользоваться индикатором напряжения — принцип работы и особенности индикации
Индикатор напряжения сети смело можно включить в перечень жизненно необходимых инструментов для дома, ведь с его помощью ремонтировать электропроводку станет в разы легче, быстрее и безопаснее. Его главное назначение – определение тока в проводах, а для чего это нужно, как работает и используется, будет подробно описано в данной статье.
Краткое содержимое статьи:
- Зачем нужно определять напряжение
- Что представляет собой индикатор
- Как это работает
- Какие есть варианты
- Как пользоваться индикатором
- Что нужно помнить
- Самодельные альтернативы
- Фото использования индикатора напряжения
Зачем нужно определять напряжение
Подобный вопрос задаст только далекий от электрики человек, ведь каждый электротехник скажет, что благодаря такому инструменту решается сразу несколько задач:
- подтверждается отсутствие в сети питания;
- устанавливается место разрыва в проводке;
- определяется нахождение проводов в стене;
- проверяется работоспособность розетки, выключателя, автомата, пробки после монтажа, ремонта.
Что представляет собой индикатор
Чтобы понять, как использовать инструмент, необходимо изучить основные элементы его конструкции. По приведенным фото индикатора напряжения можно увидеть, что стандартный прибор имеет такое устройство:
- металлический наконечник;
- изоляция;
- световой индикатор на светодиодах или неоне;
- резистор или транзистор;
- блок питания.
Как это работает
Понимание принципа функционирования прибора в разы облегчает его использование и помогает избежать многих ошибок, поэтому важно заранее ознакомиться с технологией определения напряжения:
- Через металлическое жало ток поступает в прибор.
- Резистор “засекает” напряжение.
- Ток передается на контакт лампочки и загорается световой индикатор.
Вариативность последовательности действий разнообразна и зависит от размера и внутреннего устройства отдельного прибора, его дополнительной комплектации.

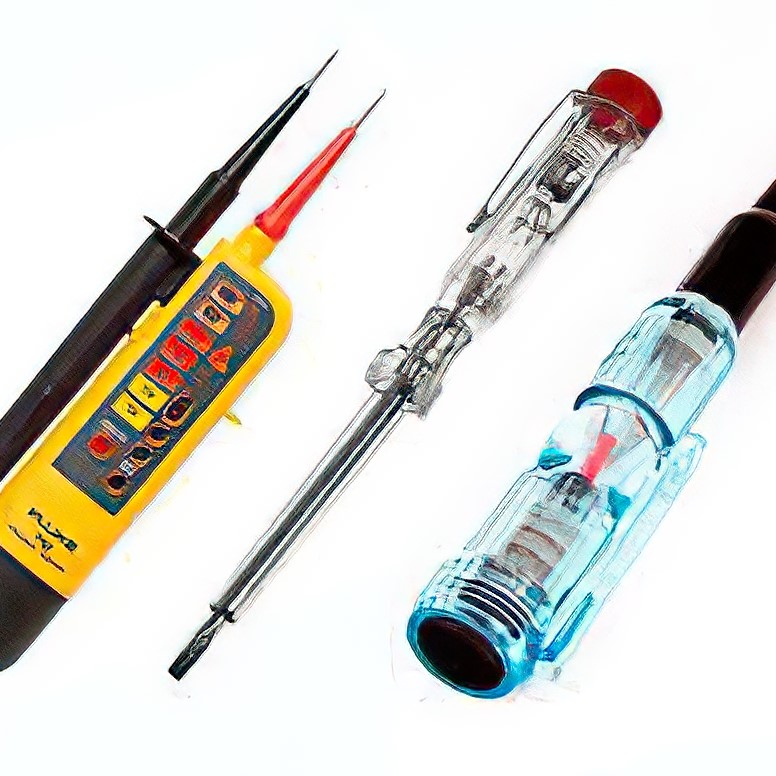

Какие есть варианты

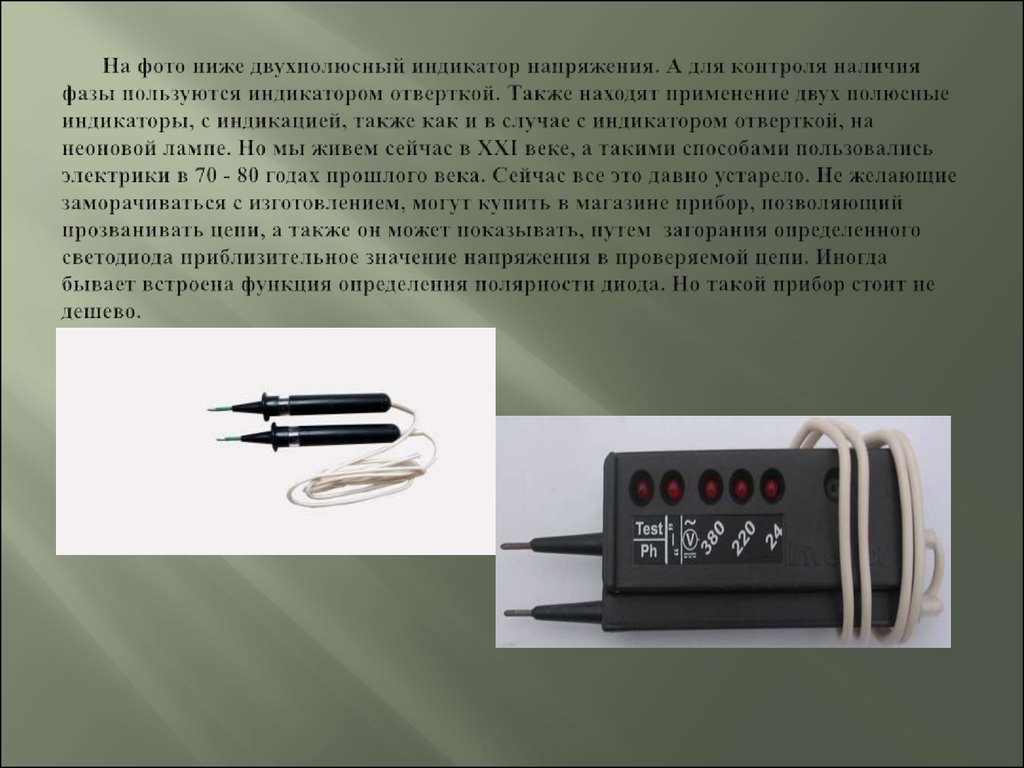

Спрос рождает предложение, и растущая популярность мобильных определителей тока в сети обусловило появление на рынке множества типов индикаторов напряжения:
Отвертка с неоновыми лампами. Данная модель простая и дешевая, но их популярность объясняется минимальным набором самых необходимых функций: проверка наличия напряжения в сети и выявление фазы, нуля. Явный “минус” – порог срабатывания в 50-70 Вольт.
Цифровой индикатор напряжения. Схож с предыдущим, но имеет неоспоримое преимущество – возможность измерения существующего в сети напряжения. Соответствующее значение появляется на табло, однако стоит помнить о погрешности в 5-10 Вольт.
Многофункциональный определитель. Дополнительно оснащен транзистором и автономным блоком питания, что позволяет фиксировать фазу, проверять работоспособность цепей, регистрировать обрыв, замыкание, даже если в сети менее 60 Вольт.
Бесконтактный индикатор напряжения.
С его помощью можно находить фазу сквозь стены, корпус автомобиля, то есть при отсутствии непосредственного проводника.
Как пользоваться индикатором
Алгоритм использования определителя зависит от типа устройства:
Неоновая отвертка:
- Зажать контакт вверху отвертки (выглядит в виде “крышки”, выделяемой производителями ярким цветом).
- Поднести ” жало” к контакту проводки.
- Зафиксировать свечение индикатора.
Светодиодный индикатор:
- Поднести металлический наконечник инструмента непосредственно к контакту или приблизить к месту предполагаемой закладки проводки.
- Проследить, загорелся ли индикатор.
Что нужно помнить
В ходе использования отвертки-индикатора лучше учитывать следующие рекомендации:
- Необходимо перед любой манипуляцией регистрировать напряжение сети.
- Проверяются все контакты выключателя, розетки или автомата.
- При работе с обычными отвертками-индикаторами нельзя пользоваться перчатками и отпускать палец от крышки.
Самодельные альтернативы
Раньше в распоряжении электриков не было волшебных отверток, показывающих наличия тока в сети, однако работа не останавливалась.
Старые методики, варианты изготовления индикатора напряжения своими руками помогут выйти из сложной ситуации и в наше время:
- Подсоединить лампу накаливания к каждому контакту.
- Смастерить собственный прибор: соединить светодиод, резистор и диод.
Отвертка-индикатор быстро ответит на вопрос, есть ли напряжение в сети, прорыв проводки или нарушения в сборке цепи, ведь светящийся индикатор чутко реагирует на запущенный по линии ток. Остается только поднести наконечник к контакту или стене и зафиксировать результат.
Фото использования индикатора напряжения
youtube.com/embed/gMT8Z1el7EQ?rel=0&showinfo=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Также рекомендуем просмотреть:
- Как выбрать лучшие токовые клещи
- Для чего нужен газоанализатор
- Разновидности измерительных инструментов
- Инструкция, как пользоваться теодолитом
- Что такое анемометр
- ТОП лучших толщинометров
- Как выбрать шумомер
- Хороший дозиметр радиационного фона
- Обзор лучших лазерных уровней
- Как использовать штангенциркуль
- Обзор лучших мультиметров
- Лазерный дальномер
- Лучший влагомер для древесины
- Как выбрать лазерную рулетку
- Цифровой вольтметр
- Измерители температуры воздуха
- Электронный динамометр
- Как пользоваться гидроуровнем
- Что такое нивелир
- Как выбрать пузырьковый уровень
- Что такое микрометр
- Лучшие измерительные рулетки
Помогите сайту, поделитесь в соцсетях 😉
Индикатор напряжения: инструкция по использованию
Содержание
- 1 Индикатор напряжения и его принцип работы
- 2 Обычная отвертка индикатор
- 3 Индикатор напряжения со светодиодом
- 4 Универсальная индикаторная отвертка
- 5 Как пользоваться отверткой-индикатором
Дом современного человека переполнен различными электроприборами.
Нам трудно представить свою жизнь без электричества. Нередки ситуации, когда нужно установить, заменить, подключить электрические розетки, светильники, определить наличие тока в каком-то проводнике. Поэтому вам может потребоваться индикатор напряжения.
Отвертка индикатор напряжения помогает определить наличие «фазы» и «нуля», установить место разрыва провода, проверить работоспособность автомата защиты или пробки.
Индикатор напряжения и его принцип работы
Отвертка для определения напряжения проста в использовании. Стоит только разобраться в принципе ее работы.

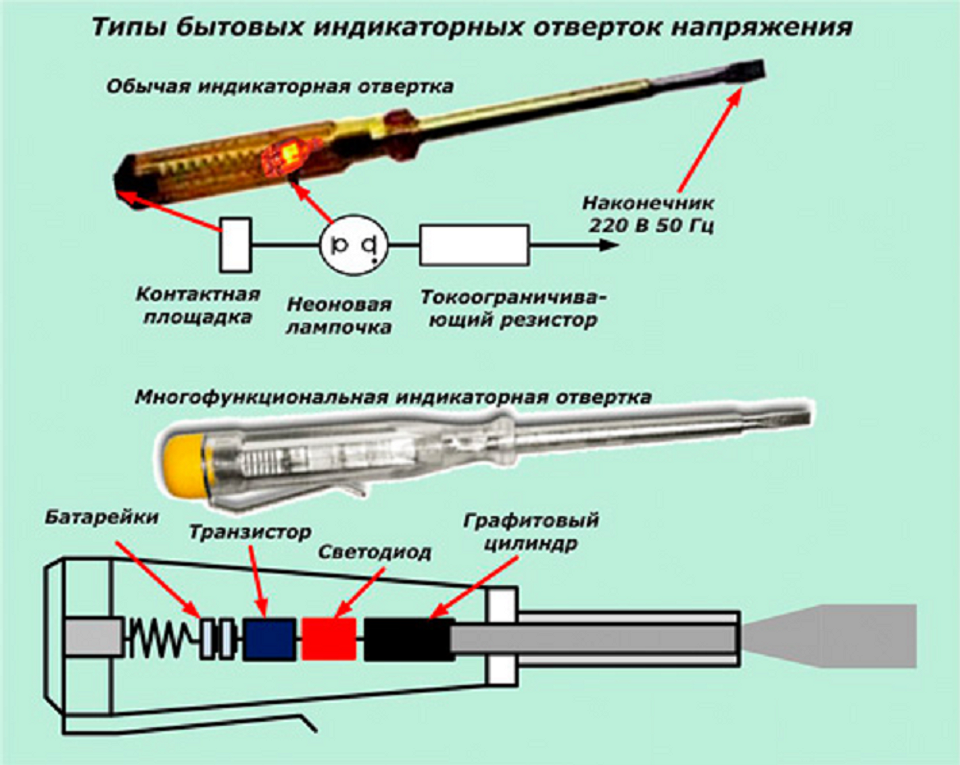

Составные части обычной отвертки-индикатора: пластмассовый прозрачный корпус, металлическое «жало», контактная металлическая пластина, расположенная на корпусе сверху. Внутрь корпуса помещен ограничивающий ток резистор номиналом не менее 0,5 мОм, световой индикатор неонового типа. Если вам будет интересно, тогда можете прочесть про детектор скрытой проводки.

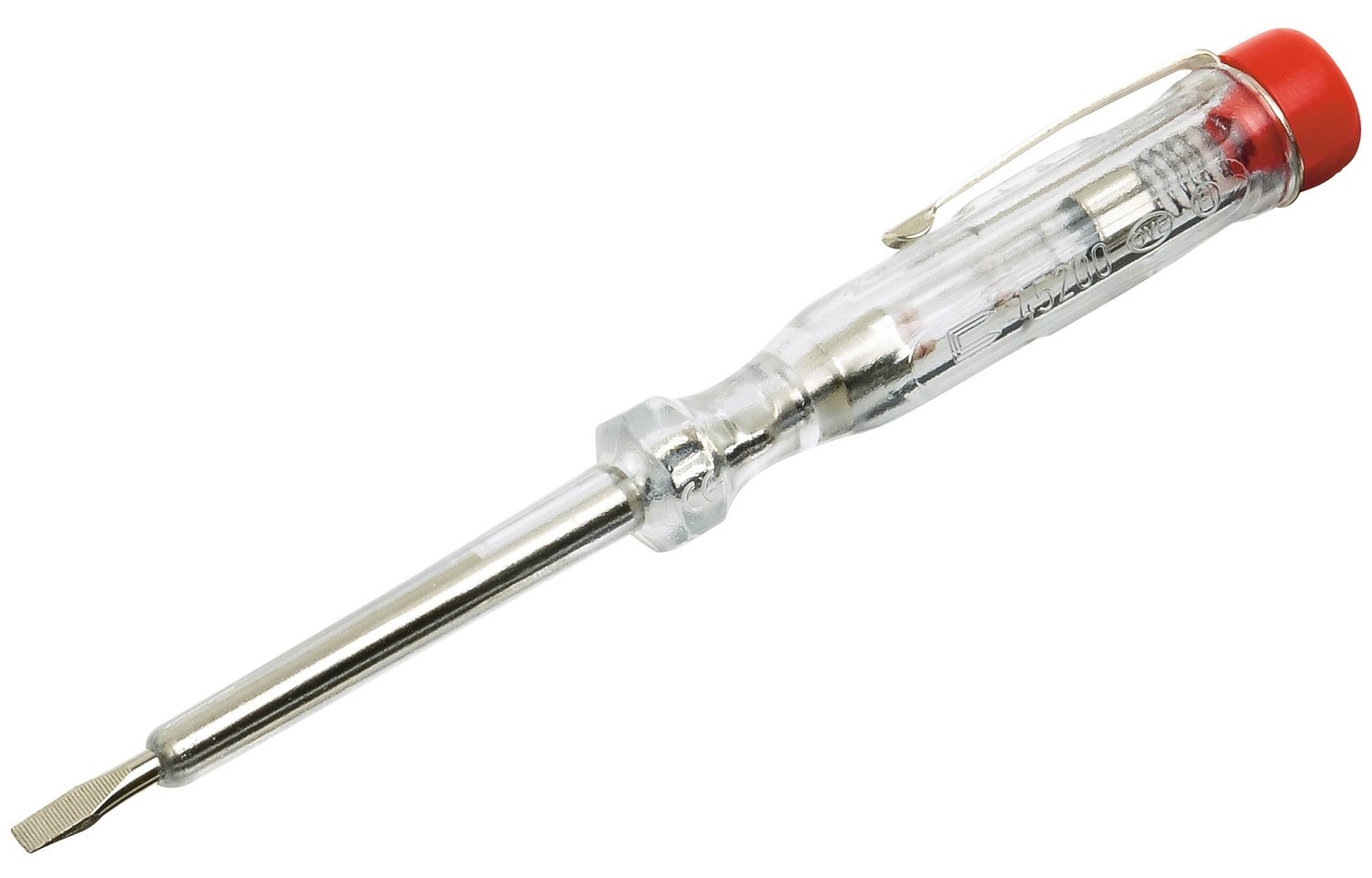

Обычная отвертка индикатор
Индикатор напряжения определяет только фазный провод и ноль, а также наличие напряжения.
Принцип его работы следующий: ток идет по пути: «жало» отвертки → ограничивающий ток резистор → контакт неоновой лампы → человек, который замыкает контакт на рукоятке, прикасаясь к металлической контактной пластине. Сопротивление тела человека включено в рабочую цепь индикатора напряжения. Если вы не прикасаетесь к металлической контактной пластине, световой индикатор гореть не будет.
Основным недостатком таких индикаторных отверток является начало индикации напряжения с 60 В, что не позволяет находить с их помощью обрыв провода.
Индикатор напряжения со светодиодом
Индикатор напряжения со светодиодной лампой, работающей от батареек лишен подобного недостатка. Их можно использовать для работы с электросетями, имеющими значительно меньшее напряжение.
Внешне они почти не отличаются от индикаторов с неоновой лампой. Однако внутри данных отверток расположен биполярный транзистор.
Подобные отвертки многофункциональны. Ими можно определять «фазу» и «ноль», наличие напряжения, обрыв цепи, находить место повреждения в проводнике, устанавливать полярность источников постоянного тока, находить место расположения скрытой проводки.
При необходимости вы можете узнать про коронку для бетона.
Универсальная индикаторная отвертка
Более современным вариантом отверток-индикаторов являются электронные устройства. Они могут быть как с жидкокристаллическим дисплеем, так и без него. Кроме световой индикации наличия напряжения, имеют также и звуковую индикацию. На ЖК-дисплее отображается величина напряжения в проводнике (от 12 до 220В). Также у данных индикаторов напряжения имеются кнопки для измерения тех или иных параметров.
Электронные индикаторы напряжения многофункциональны, удобны в использовании. Они позволяют определить наличие напряжения и его величину, проверить целостность цепи переменного и постоянного тока в бытовых приборах, определить полярность, источников постоянного тока, находить место расположения скрытой проводки.
Как пользоваться отверткой-индикатором
Перед тем как использовать отвертку-индикатор, необходимо проверить ее работоспособность. Для этого нужно «жалом» отвертки прикоснуться к проводнику, в котором есть напряжение.
Если отвертка на батарейках, нужно одновременно прикоснуться к противоположным концам отвертки: «жалу» и верхнему торцу корпуса. Светодиод должен загореться.
С целью определения наличия напряжения или «фазы» и «нуля» с помощью обычной отвертки-индикатора, создаем цепь: «электросеть – отвертка – человек». То есть, берем отвертку и, прикасаясь пальцем к контактной металлической пластине, вставляем «жало», например, в один из контактов розетки. Появление световой индикации свидетельствует о наличии напряжения.
Для определения наличия напряжения с помощью индикаторной отвертки со светодиодной лампой, не нужно прикасаться к металлической контактной пластине сверху. Светодиодная лампа загорается сама при касании к проводу, находящемуся под напряжением.
Для определения наличия фазы или напряжения в изолированном проводе либо проводе, находящемся в стене, необходимо взять отвертку со светодиодной лампой за «жало» и поднести верхнюю торцевую часть корпуса к изоляции провода или к стене, где предположительно заложен провод.
При наличии фазы (напряжения), светодиодная лампа загорится.
Для определения места повреждения провода также берем отвертку за «жало», а торцевую часть корпуса подносим к проводу, не прикасаясь к нему, и водим вдоль провода. В том месте, где погас светодиод, провод поврежден.
Для проверки целостности цепи необходимо отключить исследуемый прибор от напряжения, палец прижать к контактной металлической пластине индикаторной отвертки, а «жалом» отвертки прикоснуться к одной из клемм, другую клемму замыкаем, касаясь пальцем свободной руки. Если сеть цела – загорится светодиод, в противном случае индикатор не отреагирует.
Рекомендуем прочесть: пресс клещи для опрессовки гильз.
Индикатор напряжения | Инструменты и счетчики | Инструменты, штампы и аксессуары | Энергетика и коммунальные услуги | Товары
14 Товары
Сортировать по
* Репрезентативное изображение Утилита CHANCEКод по каталогу: C4031029
Для подтверждения того, что линия обесточена перед выполнением на ней технического обслуживания, многодиапазонный детектор напряжения (MRVD) представляет собой практический вариант.
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Утилита CHANCEКод по каталогу: PSC4033810
Тестер, многодиапазонный индикатор напряжения для подвесного и подземного монтажа: включает переходник для проходного изолятора до 35 кВ, угловой переходник для напряжения до 35 кВ, прямой зонд и чехол с мягкой подкладкой
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
* Репрезентативное изображение Утилита CHANCEКод по каталогу: T4033228
Вариант с подсветкой циферблата отличает этот прибор от стандартных функций многодиапазонного детектора напряжения (MRVD) C403-0979.
Включает: (1) прямой зонд; (1) Крючковый зонд; (1) Инструкции; (1) Чемодан
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Утилита CHANCEКод по каталогу: T4032271
Включает: Крючок и прямой зонд; Переходники для колен и втулок, чемодан
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Утилита CHANCEКод каталога: h2990ST
Тестер, 1– 800 кВ двухдиапазонный детектор сверхнапряжения
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Утилита CHANCEКод по каталогу: PSC4033710
Многодиапазонный индикатор напряжения CHANCE® представляет собой портативный инструмент для подтверждения того, что высоковольтная цепь переменного тока (переменного тока) находится под напряжением или обесточена перед выполнением технического обслуживания.
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Утилита CHANCEКод по каталогу: C4030979
Для подтверждения того, что линия обесточена перед выполнением на ней технического обслуживания, многодиапазонный детектор напряжения (MRVD) представляет собой практический вариант.
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
* Репрезентативное изображение Утилита CHANCEКод по каталогу: T4032633
5–120 кВ, многодиапазонный детектор напряжения
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Утилита CHANCEКод по каталогу: PSC4033737
Индикатор напряжения приближения (PVI) и сумка
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
* Репрезентативное изображение Утилита CHANCEКод по каталогу: T4032293
69–345 кВ, многодиапазонный детектор напряжения
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
* Репрезентативное изображение Утилита CHANCEКод по каталогу: C4031140
Для подтверждения того, что линия обесточена перед выполнением на ней технического обслуживания, многодиапазонный детектор напряжения (MRVD) представляет собой практический вариант в полевых условиях.
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Утилита CHANCEКод по каталогу: C4031368
Удлинительный резистор для C403-1369.
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
* Репрезентативное изображение Утилита CHANCEКод по каталогу: PSC4031029004
Измеритель напряженности поля, калиброванный для считывания приблизительного междуфазного напряжения при подключении к любому фазному проводу
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Утилита CHANCEКод по каталогу: PSC4033955
Многодиапазонный индикатор напряжения трансмиссии
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
| ||||||||||||||||||||
Индикаторы напряжения Техническую информацию об индикаторах напряжения можно найти по следующим ссылкам: | ||||||||||||||||||||
| ||||||||||||||||||||
Часто необходимо контролировать напряжения в промышленности и лабораториях. |
Индикаторы напряжения постоянно показывают текущее напряжение. Индикаторы напряжения используются для проверки батарей или сетевого напряжения. Поскольку электростанции в промышленности, а также измерительное оборудование в исследованиях очень важны, в большинстве случаев необходим контроль с помощью индикаторов напряжения. Кроме того, многие величины отображаются в виде напряжения. Масштабируемые индикаторы напряжения могут преобразовывать значение напряжения в соответствующую измеряемую величину. Наши индикаторы напряжения могут использоваться во многих различных областях. Помимо измерения переменного и постоянного напряжения, некоторые модели индикаторов напряжения позволяют измерять ток и температуру. Текущее напряжение отображается на светодиодном дисплее. Преобразователи напряжения серии PCE-N20 позволяют отображать измеренные значения разными цветами при превышении предельного значения. Аварийные контакты также позволяют проводить автоматические измерения при превышении предельного значения.
Параметризация осуществляется через программный интерфейс с помощью адаптера, преобразующего программные команды в считываемые индикаторами напряжения. Если у вас есть какие-либо вопросы относительно наших индикаторов напряжения, свяжитесь с нами: клиенты из Великобритании +44 (0) 23 809870 30 / клиенты из США (561) 320-9162. И наш технический персонал будет рад помочь вам с индикаторами напряжения, а также с остальными измерительными приборами и весами , доступными в PCE-Instruments.
Для этого используются индикаторы напряжения. Напряжение измеряется в вольтах [В]. Вольт — производная единица электродвижущей силы в системе СИ. Он назван в честь итальянского физика Алессандро Вольта. Один вольт определяется как значение напряжения между двумя точками, когда ток в один ампер рассеивает один ватт мощности. Распространенными префиксами СИ являются микро [µ], мили [м], кило [к] и мега [М]. Измерительные линии параллельно соединяются с измеряемым объектом для определения разности потенциалов между двумя точками. Эта разница затем отображается. Индикаторы напряжения можно использовать для проверки напряжения сети. Если сетевые кабели слишком длинные и имеют большую нагрузку, будет падение напряжения. Индикаторы напряжения также используются для оценки выходного сигнала датчиков. Для этого следует масштабировать показатели напряжения. Это означает, что необходимо указать напряжение, эквивалентное определенному значению. В меньших индикаторах напряжения это выполняется путем установления двух пар значений.
