в чем разница и есть ли отличия в выключателях
Сеть, которая все время находится под напряжением, может в определенный момент выйти из строя. Причин для этого бывает достаточно много. При этом последствия могут быть весьма неприятными. Чтобы избежать проблем, применяют различные средства защиты – автоматические выключатели, дифавтоматы, УЗО. Они позволяют мгновенно отключить питание, что помогает сохранить приборы. При этом не всем людям известно, в чем разница между дифавтоматом и автоматом.
Содержание
Механизм работы обычного автоматического выключателя
Обычные автоматы имеют достаточно много разновидностей. Они помогают устранить следующие неполадки:
- Короткое замыкание. Оно появляется при падении электрического сопротивления нагрузки до минимальных параметров.
- Перегруз проводов. Современные электроприборы создают очень большие токи. В некачественной проводке сильно нагреваются токоведущие жилы. При этом наблюдается перегревание и старение изоляции, что провоцирует потерю диэлектрических свойств.
Для устранения перечисленных неисправностей в конструкции автоматов предусмотрены следующие элементы:
- Электромагнитная катушка отключения, которая отличается мгновенным действием и устраняет возникающие короткие замыкания. Также в структуру входит система гашения электрической дуги, которая появляется.
- Тепловой расцепитель, который работает с выдержкой времени. Его изготавливают на базе биметаллической пластины. Этот элемент помогает убрать перегрузы в электрических цепях.
Автомат для жилых помещений включается в однофазный провод. Он держит под контролем только те токи, которые через него проходят. Этот элемент не реагирует на токи утечек, которые появляются.
Отдельно нужно упомянуть устройство защитного отключения. В двухпроводной системе оно подключается через 2 провода – фазы и нуля. Это устройство все время сравнивает токи, которые там циркулируют, и определяет их разницу.
Если ток, который выходит из нулевого проводника, совпадает по значению с тем, что входит в фазный провод, УЗО не отключает схему, разрешая ей работать. При появлении незначительных отклонений указанных величин, которые не сказываются на безопасности, УЗО тоже не прекращает подачу питания.
При этом устройство снимает напряжение с проводов, если появляется опасный ток утечки, который способен навредить человеку или включенным электроприборам. Для этого устройство настроено на срабатывание в момент достижения разницы токов конкретной величины.
Таким образом, удается исключить ложные срабатывания и создать возможности для полноценного функционирования защиты. Это помогает устранить токи утечек. Однако сама конструкция устройства не имеет никакой защиты от вероятного появления токов коротких замыканий или перегрузов в схеме.
Потому само УЗО тоже требуется защищать от указанных факторов.
Устройство дифференциального автомата
Дифавтомат обладает более сложным строением, нежели обычный автомат или УЗО. В процессе своего функционирования прибор помогает устранить сразу 3 вида неисправностей, которые могут появиться в электропроводке. К ним относят короткое замыкание, перегруз и утечку.
В структуре дифавтомата присутствуют электромагнитный и тепловой расцепители, которые обеспечивают защиту встроенного УЗО. Дифференциальный автомат выполнен в виде одного модуля. При этом для него характерны свойства и автоматического выключателя, и УЗО одновременно.
Именно поэтому в дальнейшем целесообразнее сравнивать параметры 2 конструкций, а именно – дифференциального автомата и блока защиты, состоящего из УЗО и автоматического выключателя. Это будет более правильно с технической точки зрения.
В чем разница
На первый взгляд, оба устройства решают одну и ту же задачу. Однако на самом деле есть определенная разница.
- Дифавтоматы дороже, чем УЗО.
- Использование защитной пары точно укажет причины аварийного срабатывания, тогда как дифавтоматы не справятся с этой задачей.
- Дифференциальный автомат обладает более компактными размерами. Он занимает в 1,5 раза меньше места, чем УЗО с автоматом.
- Подключать дифавтомат более выгодно, поскольку нет необходимости выбора, какой прибор требуется включить в первую очередь.
Внешний вид
Устройства имеют много отличий во внешнем виде. Они касаются обозначений, габаритов, маркировки.
Обозначение номинального тока
Особенностью дифференциального автомата считается то, что на него наносят маркировку мгновенного расцепления. Ее обозначают латинскими буквами. Отдельно указывается максимальный номинальный ток, который разрешается использовать в одной сети с этим устройством. Этот параметр обозначают буквами «max» после цифры.
Функциональная схема
На схеме УЗО представлено изображение дифференциального трансформатора, 3 ключей, тестового резистора.
Также там присутствует магнитопровод и управляющая обмотка. 2 ключа отключают фазу и ноль при утечке. Еще 1 ключ нужен для протекания тока, ограниченного резистором, в обход трансформатора.
Схема дифавтомата, помимо схемы УЗО, содержит ключ, который подсоединен к фазе на выходе трансформатора. Также возможно иное изображение. Вместо дополнительного ключа наносят квадрат с фигурой в положительной синусоиде и прямоугольном импульсе. При этом синусоида используется для обозначения электромагнитного расцепителя, а прямоугольный импульс показывает тепловой расцепитель.
Аббревиатура на устройстве
Не все производители приводят на корпусе полное название устройства, заменяя его аббревиатурой. Однако иногда прямо указано название дифавтомата. Также на этом устройстве могут присутствовать буквы «АВДТ». Если прибор произведен за рубежом, перед номиналом указан тип отключения – B, C или D.
Другие различия
Помимо указанных показателей, можно привести еще несколько параметров, которые позволяют отличить одно изделие от другого.
Подключение
При монтаже дифференциального выключателя нет необходимости думать, как требуется ставить УЗО и в каком порядке. При этом многие мастера советуют ставить вначале автоматический выключатель, а после этого дифференциальный.
Мнение эксперта
Карнаух Екатерина Владимировна
Закончила Национальный университет кораблестроения, специальность «Экономика предприятия»
При монтаже УЗО возможны разные варианты. Если устройство устанавливают на несколько групп потребителей, оно идет первым.
После этого нужно ставить выключатели на каждую группу. Если одна линия находится под защитой УЗО и одного автомата, то первым ставится именно автомат.
Стоимость
Немаловажное значение при выборе устройств имеет их цена. Дифавтомат стоит намного дороже, чем УЗО. Даже если функционально уравнять их, подсоединив еще один автоматический выключатель, дифавтомат все равно будет дороже.
Размеры и ремонтопригодность
Габариты конструкции за счет добавочного автомата будут в 1,5 раза больше, чем место для дифавтомата.
Это важно, если электрощиток обладает небольшими размерами.
При этом ремонтопригодность устройств при одинаковом функционале лучше в системе УЗО + автомат, чем просто дифавтомат. Помимо этого, сразу удается установить причину отключения.
Сравнительная таблица
Основные особенности и отличия устройств приведены в таблице:
| Критерий | Дифавтомат | УЗО |
| Назначение | Реагирует на утечку и защищает проводку. Сочетает функции УЗО и автомата. | Реагирует исключительно на утечку. Всегда ставится с автоматом. |
| Габариты | Однофазное устройство занимает в щитке 2 модуля. | УЗО ставится с автоматом, потому занимает 3-4 модуля. |
| Внешний вид | Указывается класс срабатывания перед номиналом. | Класс срабатывания не указывается. |
Итоги
Несмотря на схожие функции, рассматриваемые устройства обладают множеством отличий.
Они касаются внешнего вида, габаритов и функциональности.
Диф автомат и УЗО: в чем разница
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Содержание:
- 1 Что такое УЗО: аппарат УЗО и его работа
- 2 Что такое автомат: особенности дифавтомата
- 3 Отличие по функциональному предназначению
- 4 Визуальное отличие
- 5 Маркировка по номинальному току
- 5.1 Название на корпусе устройства
- 5.2 Аббревиатурная надпись на устройстве
- 6 Что лучше: УЗО или дифавтомат
Чтобы обеспечить безопасность электросети, необходимо устанавливать УЗО и дифавтомат. Какое из этих устройств установить, следует определить еще при проектировании электрощитков.
В принципе их работы есть отличия, поэтому прежде чем сделать выбор, нужно понять эту разницу.
Что такое УЗО: аппарат УЗО и его работа
Устройство защитного отключения (дифференциальный выключатель) отключает линию, когда в ней возникает ток утечки – электричество идет не по предусмотренной цепи, а в землю, на корпус прибора или даже поражает человека. Это возникает при нарушении изоляции кабелей либо в результате поломки бытовой техники. В результате может случиться пожар, люди могут получить ожоги и тяжелые электротравмы, вплоть до смертельной. Дифвыключатель при неисправности отключит всю цепь и, обесточив неисправный участок, предотвратит серьезную аварию.
Устройство защитного отключения – это один из типов автоматов. Электромагнитные расцепители обесточивают сеть при коротких замыканиях (КЗ), тепловые – при постоянных значительных перегрузках (вместе они и составляют «автомат»), а дифвыключатель – когда сила тока на входе выше, чем на выходе. Первое, чем отличается УЗО от автомата, – назначение устройства.
Главные составляющие конструкции:
- дифференциальный трансформатор, измеряющий ток утечки;
- три обмотки, подключенные, соответственно, к фазе, трансформатору и нулю;
- реле механизма отключения;
- расцепляющий механизм;
- тестовый механизм, который позволяет определить исправность устройства, имитируя утечку в нем самом.
Дифвыключатель изменяет силу тока на входе и на выходе. Когда сила тока в обмотках фазы и нуля одинакова, в трансформаторе образуется нулевая сумма противоположнонаправленных потоков. Если же величины различаются более чем на минимальный уровень чувствительности устройства, срабатывает реле. Оно запускает работу расцепляющего механизма.
Трехфазный дифференциальный выключатель отличается от однофазного только тем, что фазы подведены к трем обмоткам, а трансформатор сравнивает сумму силы тока с трех фаз со значением, полученным от нуля.
Что такое автомат: особенности дифавтомата
Это комбинированный прибор, объединяющий функции трех типов автоматов.
Он срабатывает в ответ на все типы неисправностей. По этому параметру и отличаются дифавтомат и УЗО. В чем разница, очевидно: АВДТ – это комбинация дифвыключателя (защитная часть), представлена электромагнитным и тепловым расцепителями (рабочая часть).
Рабочая часть состоит из:
- главной контактной системы,
- дугогасительной решетки,
- привода расцепителя,
- самого расцепителя и
- (не всегда) вспомогательных контактов.
Отличие по функциональному предназначению
Принципиальное отличие УЗО и дифференциального автомата – функционал: дифвыключатель не определяет КЗ и перегрузки. Чтобы сеть с этим устройством была безопасна, на DIN-рейке нужно установить не один, а два прибора. Но это не поможет решить, что лучше – УЗО илидифавтомат.
У обоих приборов есть предел чувствительности по силе токов. 100 миллиампер – довольно опасный уровень, такие приборы могут устанавливаться в качестве вводных на разветвленной сети с высоким энергопотреблением.
10 – минимальная чувствительность, такие дифференциальный автомат или УЗО выбирают для отдельных линий, где утечка тока особенно критична.
Еще одно, чем отличается УЗО от дифавтомата – скорость реагирования: дифвыключатель быстрее. АВДТ же позволяют сначала среагировать на неисправность защитным устройствам конкретной линии, и только потом отключают достаточно большой сегмент сети.
Визуальное отличие
Раньше эти приборы имели разные размеры: приборы с большим количеством функций были крупнее. С развитием электроники яркая, бросающаяся в глаза разница исчезла. Остался практически один способ, как отличить УЗО от дифавтомата, — по маркировке.
Тип устройства, серийный номер, наименование и бренд наносят на УЗО и дифавтомат. В чем разница между ними, можно заметить, приглядевшись к деталям. На дифвыключатель наносят только значение силы тока в амперах. На автоматический выключатель
Отличие проявляется в маркировке частоты. Дифференциальный выключатель умеет работать на двух частотах, а АВДТ – на единственной.
На дифвыключателе обозначают дифференциальную включающую и отключающую способность, если та не идентична номинальной, а на АВДТ – номинальную, если та не совпадает с номинальной коммутационной способности при КЗ.
Маркировка по номинальному току
Разница УЗО и дифавтомата в том, что на АВДТ дополнительно наносят маркировку типа мгновенного расцепления, который обозначают латинскими буквами. На дифавтомате отдельно указывают значение максимального номинального тока автомата, который разрешено использовать в одной сети с этим прибором. Эта характеристика обозначается буквами max после такого значения.
Электрическая схема, изображенная на устройстве
Для тех, кто легко умеет читать электросхемы, понять, какой прибор перед ними, легко: схема АВДТ больше, поскольку в ней присутствуют компоненты всех трех защитных устройств.
На корпус наносятся регламентированные ГОСТом обозначения УЗО и дифференциального автомата на схеме: в изображении АВДТ совмещены два разных типа автоматов.
Название на корпусе устройства
К сожалению, не все производители указывают на корпусе полное наименование прибора, считая, что аббревиатуры специалистам достаточно. Но встречаются, хотя и редко, изделия, на которых прямо указано: выключатель дифференциальный или автоматический выключатель дифференциального тока – так обозначают дифавтомат.
Аббревиатурная надпись на устройстве
На дифвыключателе будут стоять 3 буквы: У, З и О, «ВД» – «выключатель дифференциальный», а на дифавтомате – «АВДТ». Если устройства произведены за рубежом, то перед их номиналом, выраженным в амперах, у дифвыключателя не стоит никакой литеры, а у АВДТ указывают тип отключения – B, C или D.
Что лучше: УЗО или дифавтомат
Для полноценной безопасности сети необходимо ставить или автомат в сочетании с УЗО, или дифавтомат.
У АВДТ чуть больше время реакции. Их, как правило, применяют как вводные и выбирают устройства с большей силой тока.
Это делается для предотвращения ложных срабатываний из-за накопления суммы утечек в сетях с высоким энергопотреблением. Каждая утечка может быть минимальной и безопасной, но сумма значительного количества таких утечек может оказаться достаточной для срабатывания дифавтомата.
Дифвыключатели же в сочетании с автоматами ставят на отдельные линии. Для наиболее опасных линий, например, где электроприборы контактируют с водой (в быту самый распространенный пример – ванные) устанавливают максимально чувствительные дифвыключатели и автоматы. Это позволяет в случае утечки обесточить линию практически мгновенно и предотвратить травмирование человека. Скорость срабатывания в таких условиях исключительно важна: удары током, полученные человеком, контактирующим в этот момент с водой, в большинстве случаев смертельны.
Следует выбирать дифвыключатели, имеющие характеристики на 1-2 ступени выше, чем автоматы на той же линии. Чувствительность АВДТ выбирается с учетом нагрузки линии, на которую он ставится.
Для обычной квартиры хватит 30 mA, а если защита требуется энергоемкому помещению, можно установить на ввод прибор с чувствительностью до 100 mA, что для обычных бытовых условий может быть опасно. Выбирая УЗО и дифавтомат по техническим характеристикам, важно не перемудрить: слишком высокая их чувствительность приведет к частым ложным срабатываниям, и вместо безопасной электросети заказчик получит систему, нарушающую условия эксплуатации электроприборов, подключенных к ней.
Преимущество дифвыключателя – в скорости срабатывания. Дифавтомат обеспечивает полный контроль за исправностью сети. Вот и все, чем отличается УЗО от дифференциального автомата. Это просто устройства с разным назначением, но при разумном подходе и правильном подборе технических характеристик оба они необходимы в электрощитке.
Правильно спроектированный и собранный электрощит – залог безопасности электрической сети даже при грубейших нарушениях техники безопасности людьми.
Нельзя сказать, что лучше – УЗО или автомат. Разобраться в функциях устройств, монтирующихся на DIN-рейку порой означает спасти жизнь. Поэтому не стоит экономить на УЗО или дифавтомате. Что выбрать, зависит от того, какие задачи ставятся перед устройством.
Жми «Нравится» и получай только лучшие посты в Facebook ↓
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Чем отличается УЗО от дифференциального автомата и что лучше использовать?
Одним из этапов домашнего электрооборудования является установка защитного оборудования. Монтируется в квартирный электрощит. В случае повышенной нагрузки или сбоя устройство оперативно срабатывает для защиты всей системы или отдельного контура.
Но перед установкой следует выяснить, в чем отличие УЗО от дифференциального автомата, чтобы правильно организовать и обезопасить домашнюю сеть.
Предлагаем разобраться в функциональных особенностях коммутационных аппаратов, и выяснить, в какой ситуации что лучше использовать.
В статье мы определили основные критерии выбора электрозащитных устройств, а также описали особенности их подключения и эксплуатации.
Содержание статьи:
- Необходимость защиты по питанию
- Коммутационные аппараты, сбросы нагрузки
- Автоматические выключатели — вилки модифицированные
- УЗО — устройства автоматической защиты
- Дифференциал Автоматический — Максимальная защита
- Критерии выбора устройств электрозащиты
- Особенности установки в электрощит
- Сложность подключения проводов
- Как диагностируется работа?
- Какие бытовые приборы дешевле покупать и ремонтировать?
- Выводы и полезное видео по теме
Необходимость защиты по питанию
Домашняя электросеть представляет собой сложную разветвленную сеть, состоящую из множества цепей — осветительных, розеток, отдельных силовых и слаботочных. Он включает в себя все электроустановки, которыми приходится пользоваться ежедневно.
Самыми простыми среди них являются розетки и выключатели.
При эксплуатации бытовых электроприборов возникают непредвиденные ситуации, следствием которых является выход из строя отдельных цепей, устройств, а также аварии.
Причинами неисправности являются следующие явления:
- чрезмерная нагрузка на линию электропередачи;
- токи утечки;
- короткие замыкания.
С перегрузкой можно столкнуться, если использовать новую мощную технику в квартире со старой проводкой. Кабель не выдерживает полной нагрузки, перегревается, плавится и выходит из строя.
Отличный пример необдуманного применения удлинителя китайского производства без предохранителя, вкупе с тройниками. Одновременное использование нескольких устройств на одной линии электропередач может привести к оплавлению контактов и изоляции, а также возгоранию
опасность токов утечки возникает при выходе из строя изоляции электрических кабелей и устройств, неправильном монтаже или заземлении оборудования.
При повышении силы тока выше 1,5 мА становится заметным влияние электричества, а более 2 мА вызывает судороги.
Необратимые последствия вызывает и короткое замыкание из-за непреднамеренного соединения нуля и фазы. Результатом образования электрической дуги является возгорание отдельного участка электропроводки, а нередко — окружающих предметов
Для защиты оборудования, имущества, а главное — жизни и здоровья жильцов применяются устройства аварийного отключения . Без них современные или считаются неполноценными и опасными.
Коммутационные устройства, сброс нагрузки
Если электросистема квартиры или дома разделена на отдельные цепи, рекомендуется каждую линию цепи оборудовать отдельным автоматическим выключателем, а на выходе установить УЗО.
Однако вариантов подключения значительно больше, поэтому сначала нужно понять разницу между УЗО и дифференциальным автоматом, а потом уже производить монтаж.
Выключатели — Модифицированные вилки
Когда о разнообразии защитных устройств не могло быть и речи, при чрезмерной нагрузке на линию срабатывали «пробки» — простейшие аварийные устройства.
Улучшен их функционал и получены срабатывающие в двух случаях — при коротком замыкании и при нагрузке близкой к критической.
Конструкция машины проста: несколько функциональных модулей заключены в корпус из прочного технопластика. Снаружи имеется цепной рычаг включения/выключения и монтажный паз для «посадки» на DIN-рейку (+)
В одном распределительном щите может быть один или несколько выключателей, их количество зависит от количества цепей, обслуживающих квартиру или дом.
Чем больше отдельных линий, тем проще заменить или отремонтировать электроприборы. Для установки одного устройства не нужно отключать всю сеть.
Галерея изображений
Фото
Что происходит при регулировке устройства
Номинальный ток нагрузки устройства
Камера защиты от короткого замыкания
Биметаллическая пластина для терморасцепителя
Обязательное условие для сборки бытовой электротехники сеть есть . Выключатели срабатывают быстро при перегрузке системы и из-за короткого замыкания.
Единственное, от чего они не могут защитить, так это от токов утечки.
УЗО — автоматические устройства защиты
Ровно это устройство, которое автоматически анализирует силу тока на входе/выходе и защищает от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по другому принципу.
Внутри корпуса находится рабочее устройство — сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.
Как только возникает ток утечки, появляется разница в значениях магнитных потоков — выходное значение уменьшается. В результате взаимодействия потоков происходит срабатывание реле и разрыв цепи. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.

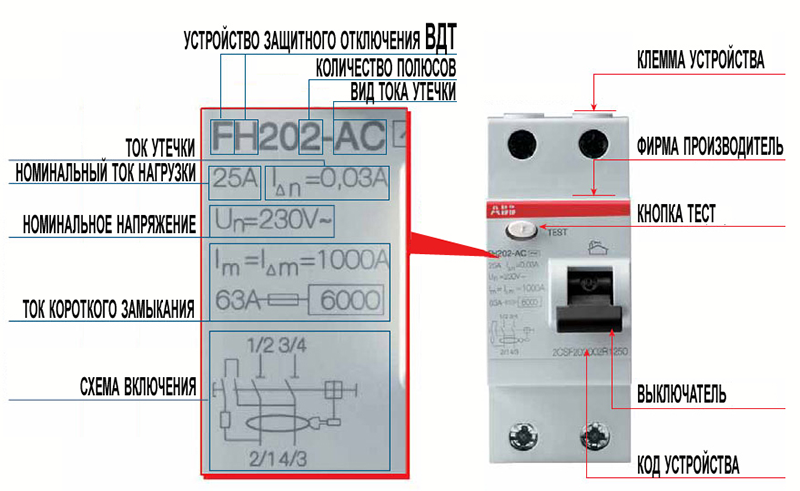

Внешние отличительные особенности — наличие дополнительных клемм (у машины по 1 шт. сверху и снизу), кнопки тестирования, более широкой передней панели, иной маркировки (+)
На корпусе можно увидеть маркировку 10.
..500 мА. Указывает номинальный ток утечки. Для домашнего использования обычно выбирают УЗО с номиналом 30 мА.
Устройства с обозначением 10 мА могут пригодиться, если отдельная цепь выведена на детскую комнату или в ванную комнату, где повышенный уровень влажности.
УЗО защищает от токов утечки, но бесполезен при повышенной нагрузке на провода, а также ни в коем случае не помогает при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируются попарно.
Только вместе они обеспечат полную степень защиты, которая должна присутствовать в каждой бытовой электросистеме.
Дифференциал Автоматический — Максимальная защита
Когда мы говорим о принципиальном отличии УЗО от , мы имеем в виду не отдельно устанавливаемое устройство УЗО, а пару «УЗО + выключатель».
Дифференциальный выключатель тока (АВДТ), по сути, и есть эта пара, но объединенная в одном корпусе.
Таким образом, он выполняет сразу три основные функции:
- защищает от токов утечки;
- предотвращает перегрузку линии;
- мгновенно срабатывает при коротком замыкании.
Несмотря на небольшие размеры, устройство работает качественно и быстро, но при одном условии — если оно выпущено под надежной, зарекомендовавшей себя торговой маркой.
Если не знать нюансов устройства и обозначений, нанесенных на корпус, то дифавтомат легко спутать с УЗО. Одна из подсказок — маркировка АВДТ (+)
В технической документации, которая должна быть приложена к устройству, указаны его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.
Помимо маркировки наименования здесь указываются номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и для простых машин — мА.
На первый взгляд может показаться, что появление дифавтомата полностью стирает существовавшую изначально схему «автоматический выключатель + УЗО». Однако существует множество нюансов, определяющих выбор того или иного решения, и в результате обе схемы установки актуальны и востребованы.
Критерии выбора устройств электрозащиты
Попробуем разобраться, что лучше для дома — УЗО или дифференциальный автомат, и рассмотрим различные ситуации установки.
Чаще всего на выбор влияют такие факторы, как положение устройства в электрощите, нюансы подключения к линиям электропередач, возможность обслуживания или замены.
Особенности установки в электрощит
Электрощит представляет собой металлический ящик, внутри которого обычно располагаются устройства защиты и электросчетчик. Рабочая панель, к которой крепятся устройства, ограничена в размерах.
Если идет улучшение сети питания и при этом устанавливаются дополнительные модули, то на дин-рейках нехватка свободных мест. В этом случае дифавтоматы находятся в выигрышной позиции.
Расположение на din-рейке пар «автомат+УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что более низкие устройства занимают меньше места. Разница увеличится, если защита рассчитана на большее количество цепей.
Современное оснащение квартир электричеством ориентировано на увеличение количества цепей. Это связано как с появлением большого количества мощного оборудования, так и с разделением сети на множество линий.
В такой ситуации при отсутствии дополнительного места единственным разумным решением является .
При выборе устройств обратите внимание на устройства, занимающие одно модульное место. Такие модели уже появились в продаже, но их стоимость несколько выше, чем у традиционных.
Сложность подключения проводов
Основное отличие соединения двух указанных вариантов заключается в количестве проводов. Два отдельных устройства в сумме имеют больше клемм — 6 штук, а у дифавтомата всего четыре. Схема подключения также отличается.
Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат аварийного реагирования и надежность приборов одинаковы, а порядок подключения проводов разный
На схеме хорошо видно коммутацию проводов.
На схеме так:
- фазный провод подключается к клемме AB;
- выход автомата и L-клемма УЗО соединяются перемычкой;
- вывод фазы УЗО направляется в электроустановки;
- нулевой провод подключается только с УЗО — на вводе с N-клеммой, на выходе — направляется к электроустановкам.
В дифильтромате подключение намного проще. Перемычки не нужны, только фаза и ноль подключаются к соответствующим клеммам, а с выходов подаются на нагрузку.
Что это дает установщику? Облегчает процесс подключения, уменьшает количество проводов, соответственно гарантирует больший порядок на электрощите.
Как диагностируется операция?
Если рассматривать устройства из среднего ценового сегмента, то преимущества тандема «автомат + УЗО» — это плюсы. Предположим, на одном из контуров произошло аварийное отключение электроэнергии.
Причину срабатывания защиты сразу определить сложно, так как это может быть ток утечки, короткое замыкание или суммарная нагрузка, которую не выдержали провода.
По сработавшему УЗО или автомату сразу видно где искать причину. В первом случае проблема с изоляцией, во втором повышенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам
Если дифавтомат среагировал на сбой сети, то причину придется искать дольше.
Необходимо проверить все версии, а это займет больше времени и сил.
Для упрощения диагностики рекомендуется приобретать приборы из более дорогого ценового сегмента — они оснащены дополнительной индикацией, указывающей на возможную проблему.
Какие бытовые приборы дешевле покупать и ремонтировать?
Бывают ситуации, когда выбор основывается на стоимости. Например, есть бюджет, за который выйти невозможно. При этом решающую роль играет общая стоимость всех подключенных устройств защиты.
На первый взгляд большее количество устройств характеризуется более высокой ценой. На самом деле все иначе: универсальный дифавтомат стоит кругленькую сумму, а набор других приспособлений экономичен.
Если следить за ценниками всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже комплекта «АВ+УЗО»
Следует помнить, что количество строк обычно 3 и более , поэтому разница между покупками растет. Если для одного контура приобретение АЭДТ дороже всего на 1 тыс.
руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.
Таким образом, как дифавтоматы, так и блоки УЗО с автоматическими выключателями имеют свои достоинства и недостатки. Если АВДТ выигрывают в компактности и простоте подключения, то в диагностике и учете затрат явно проигрывают.
Выводы и полезное видео по теме
Для того, чтобы лучше ориентироваться в устройствах защиты и выбирать правильное решение в зависимости от ситуации, предлагаем посмотреть тематические видео.
Интересная информация о принципе работы и установке УЗО:
Несколько советов от профессионального электрика:
То, что сыграло роль в выборе дифальтомата:
Как вы можете видеть, тема выбора RCD или AVDT обсуждается по правильной причине: Регламентированная по хорошая причина.
есть много моментов, говорящих в пользу обоих устройств. Для того чтобы выбрать оптимальный вариант защиты, необходимо рассмотреть условия установки и подключения, а также составить предварительную смету.
Есть чем дополнить, или есть вопросы по теме? Вы можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования УЗО и дифференциальных автоматов. Блок связи расположен ниже.
Диф.автомат.выключатель, 32А,С,1п+Н BMR415C32 2CSR645041R1324 ABB 24,47 € купить в Киеве, Украина. Официальные партнеры. Дифф. Автоматы
24,47 €/шт.
Перевозчики: Новая Почта. Курьер до двери.
Бесплатная доставка товаров Phoenix Contact от 3000 грн.
до ближайшего отделения перевозчика.
Если заказ Phoenix Contact отгружен частично, то одна часть отправляется бесплатно, последующие за счет Получателя.
Заказ, состоящий из нескольких марок, отправляется за счет Получателя согласно тарифам перевозчиков.
Время доставки зависит от расстояния до получателя. Наши склады: Киев, Харьков.
Отгрузка товара по безналичному расчету осуществляется после предоставления оригинала или скана. копии доверенности с печатью и подписью!
Приват 24, через кассу или терминал самообслуживания ПриватБанка.
Безналичный расчет с НДС (минимальный заказ от 1000 грн с НДС) или без НДС.
При соблюдении гарантийных обязательств (см. обмен и возврат).
Особенности
| Марка | АББ |
|---|---|
| Страна | Швеция |
| Краткое описание | BMR415C32 используется для защиты однофазных цепей конечного пользователя от перегрузки, короткого замыкания и замыкания на землю |
| Гарантийный срок, мес | 12 |
тип диф. автомата | 1п + Н |
| Номинальный ток, А | 32 |
| Категория | С |
| Отключающая способность, кА | 4,5 |
| Тип отключения УЗО Тип АС — чувствителен к переменному (синусоидальному) току утечки. Тип А — чувствителен к переменному (синусоидальному) току утечки и к пульсирующему постоянному току утечки. Тип В — чувствительны к переменному (синусоидальному) току утечки, к пульсирующему постоянному току утечки и сглаженному постоянному току утечки. |
