Подключение светодиодного прожектора к сети 220В

Содержание:

1. Введение
2. Меры предосторожности и инструменты
3. Подключение светодиодного прожектора к 220В
4. Подключение светодиодного прожектора с датчиком движения
5. Видео

Светодиодный прожектор имеет нехитрое устройство: светодиодные лампы, блок управления с герметичным корпусом, кронштерн. А также аккумуляторная батарея или плата, используемая в стационарных моделях, и контроллер, который обеспечивает надежность работы устройства при помощи автоматических выключателей.

Управляется этот светодиодный источник света несколькими способами:

• Ручной – с помощью коммутационных аппаратов;
• Автоматический – с помощью блока управления, который в свою очередь реагирует на движения объектов в определенном радиусе или на интенсивность освещенности.

Благодаря воссозданию рекомбинации электронов такой прожектор и обеспечивает свечение. Суть работы заключается в контакте полупроводников с разным типом проводимости.

В этой статье мы постараемся разобраться, как подключить светодиодный прожектор к сети, и обратим внимание на ключевые моменты.

Меры предосторожности и инструменты

Любые работы с электричеством потенциально опасны, поэтому, несмотря на то, что с установкой справится практически каждый, соблюдать меры предосторожности и технику личной безопасности крайне необходимо. Расскажем об основных правилах и рекомендациях:

• Обязательное требование – сухие руки. Нельзя монтировать, демонтировать, ремонтировать уличное освещение в условиях сырости.
• Обязательно отключайте цепь от источника тока;
• Не применяйте приборы, которые имеют низкую степень защиты от влаги, пыли вне помещений;
• Рукоятки инструментов должны быть изолированы;
• Перед началом монтажа не забудьте измерить напряжение при помощи индикаторной отвертки, допустимо отклонение от 220 Вольт не более 10%;
• Не используйте химикаты рядом со светодиодным устройством;
• Если вы обнаруживаете неполадки в работе устройства, прожектор начал мигать или тускло светить, отсоедините его от источника питания;
• Не забывайте про уход: прожектор нужно периодически протирать.

И еще несколько советов:

• Используя LED-элемент в качестве уличного фонаря, обратите внимание на прочность корпуса – прожектор должен быть защищен;
• Если вы используете светодиодный светильник, чтобы освещать территорию возле дома, повесьте его под крышей для дополнительной защиты от осадков;
• При наличии неполадок откажитесь от идеи самостоятельно чинить устройства. Производители категорически запрещают разбирать устройство и ремонтировать самостоятельно, к тому же, это ведет к отказу от гарантийного обслуживания;
• Эксплуатировать прожектор без защитного заземления также запрещено;
• Не советуем смотреть непосредственно на включенный прожектор с близкого расстояния;
• Не устанавливайте прожектор стеклом вверх.

Обратите внимание! Очень важно, чтобы установка прожектора была выполнена правильно, то есть соблюдена целостность изоляции. Проводка должна работать корректно. Если все сделано по правилам, с соблюдением рекомендаций и техники безопасности, все элементы работают верно, то это только увеличит срок работы устройства. При правильной эксплуатации он может достигать 15 лет.

Если вы заметили конденсат на внутренней стороне светодиодного прожектора – скорее всего, нарушена гидроизоляция прибора. Необходимо снять переднюю часть устройства, проверить уплотнитель – возможно, он изношен. Просушите прибор, соберите его снова, после этого можете подключать к питанию.

Для монтажа вам потребуются следующие материалы:

• Провода – выбирайте их из того же материала, что и прожектор;
• Изоляция – безопасно использование специальных клеммных зажимов;
• Бокорезы;
• Шуркповерт;
• Паяльник;
• Отвертка.

Если этот нехитрый набор у вас в наличии – можно приступать к началу работ.

Подключение светодиодного прожектора к 220В

Прежде чем задаваться вопросом, как подключить светодиодный прожектор к 220В, определите место, куда вы хотите его поместить. Для этого рассчитайте, какую площадь прожектор должен освещать и какой силы световой поток потребуется– в идеале источник света не должны закрывать деревья или другие конструкции. Обратите внимание, чтобы вокруг светильника оставалось достаточно свободного места – циркуляция воздуха защитит его от перегрева во время работы. Найдите точки питания – для уличных светильников обычно проложен кабель, если это не ваш случай – нужно позаботиться об этом заранее. Перед началом работ прочтите инструкцию, прилагаемую к прожектору. Учитывайте полярность, если она указана, а также используйте гибкий медный проводник, который устойчив при воздействии высоких температур.

Если вам достаточно мощности в 10-50 Вт, то многожильный медного провод 1-1,5 мм2 вам подойдет. Для более мощных прожекторов советуем использовать проводку с сечением от 2 мм2. Не забудьте учесть расстояние от точки подключения. Если прожектор будет располагаться более чем в 100 метрах от нее, то следует выбирать широкое сечение. В противном случае яркость прожектора будет заметно снижена за счет падения напряжения.

Демонтируйте крепление клеммной коробки. Во входной муфте прожектора вы найдете клеммную розетку. Она включает в себя три провода: фаза, ноль, заземление, которые различаются по цветам. Уточнить значения цветов можно в инструкции. Соединяйте поочередно фазовые провода – плюс с плюсом, нулевые провода – минус с минусом, а также сделайте заземление.

После закладки кабеля питания в сальник с последующим подключением к клеммнику, закрывайте крышку короба и крепите прожектор на кронштейн. Всю конструкцию установите на участке, где планируется эксплуатация.

Подключение светодиодного прожектора с датчиком движения

Не все прожекторы имеют функцию датчика движения, однако большинство предпочитает именно такие модели – ведь это, прежде всего, удобство и комфорт. Сам датчик движения представляет собой ультразвуковой модуль с реле. Если в зоне действия луча происходит движение, реле замыкается и подает питание на включение освещения. Вы самостоятельно можете устанавливать время, спустя которое питание отключится, если в зоне действия луча не возникнет никаких движений. Схема подключения светодиодного прожектора с датчиком движения отличается от подключения прожектора с тремя контактами парой ключевых моментов. Во-первых, к датчику следует также подвести последовательно два провода – нулевой и фазовый. Во-вторых, советуем установить параллельно датчику обычный выключатель – на случай, если сам датчик неожиданно выйдет из строя. Подробную схему вы можете увидеть на рисунке ниже.

Видео

В статье мы разобрали как подключить светодиодный прожектор, если он имеет три провода или датчик движения. Наглядно весь процесс вы можете наблюдать на видео, представленных ниже.

Как подключить светодиодный прожектор своими руками:

Подключение светодиодного прожектора LLT СДО 5-20:

Подключение уличного прожектора с датчиком движения:

Как подключить светодиодный прожектор к сети 220 В?

Общее снижение цен на светодиоды и матрицы на их основе определяет широкое распространение LED-прожекторов, а универсальный характер этих светильников расширяет сферы их применения — придомовые территории, автостоянки, декоративная подсветка и так далее.

Схемы подключения светодиодного прожектора к сети 220 В не отличаются большой сложностью — минимальный набор инструментов и небольшие навыки электромонтажа выступают достаточными факторами самостоятельного подключения прожектора к сети.

Содержание

• 1 Немного о конструктивных особенностях
• 2 Схемы подключения
• 3 Последовательность работ
• 4 Подключение к электросети

Немного о конструктивных особенностях

Конструктивно светодиодный прожектор оформлен в металлическом корпусе, внутри которого располагается светодиодная матрица и блок питания (драйвер). В мощных моделях блок питания размещают снаружи, а светодиодная матрица соединена с радиатором охлаждения. В LED-прожекторах небольшой мощности в качества радиатора используется корпус осветительного прибора.

Чтобы подключить LED-прожектор к сети потребуется набор отверток и кабель, по которому поступает питающее напряжение. Выбор сечения проводов зависит от мощности осветительного прибора, которая определяет силу тока по подводимому кабелю. Так как светодиодные прожекторы имеют сравнительно небольшую мощность, то стандартного провода сечением 1,5 мм² с большим запасом хватит, если нужно подключить осветительный прибор мощностью до 200 Вт.

Отдельно стоит отметить, что нормы электробезопасности требуют использовать для подключения уличных прожекторов гибкие силовые кабели с многожильной конструкцией внутренних проводников. Примером такого решения является кабель NYM.

Схемы подключения

Для подключения внешней сети в корпусе светодиодного прожектора предусмотрена входная муфта для кабеля и клеммная розетка на три контактных группы — фаза (L), ноль (N) и земля. Цветовая маркировка проводов: фаза — красный или коричневый, ноль — синий или черный, земля — зеленый с желтым.

Стоит помнить, что корпус осветительного прибора соединен с земляным проводом клеммной колодки, что определяется мерами безопасности владельца светодиодного источника света. Если подводящий провод имеет двухжильную конструкцию (фаза и ноль), то клемму заземления в розетки можно оставить свободной.

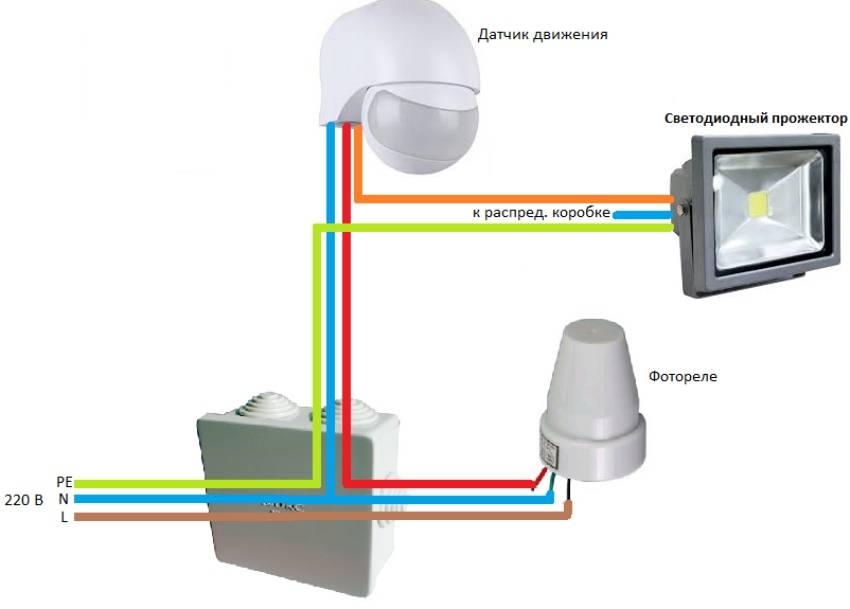

Если требуется подключить прожектор в схему освещения через датчик движения или освещенности, то подразумевается монтаж датчиков вместо, либо параллельно ручному выключателю.

В случае установки датчика рядом с осветительным прибором, для монтажных работ потребуется кабель с дополнительной жилой.

Последовательность работ

Непосредственное подключения кабеля к светодиодному прожектору состоит из нескольких основных этапов:

1. Зачистка концевых окончаний проводов для их монтажа в клеммной розетке.
2. Снятие крышки монтажной коробки или разборка корпуса прожектора — вид работы определяется конструкцией прибора освещения.
3. Ввод сетевого провода через специальную муфту с сальником в корпусе прибора (гермоввод) и крепление жил в клеммных розетках. Подключение каждой жилы производится в соответствии с цветовой маркировкой и назначением жилы — фаза, нейтраль, земля.

В случае использования отдельных датчиков освещенности или движения, соединение проводов от датчика и ручного выключателя освещения выполняется в одну фазовую контактную группу.

После фиксации проводов в клеммной коробке необходимо аккуратно установить на место крышку монтажной коробки или корпуса осветительного прибора — светодиодный прожектор готов к установке на его рабочее место.

Подключение к электросети

Подключение провода от светодиодного прожектора к сети переменного тока 220 В необходимо производить после обесточивания места монтажа и отключения питающего напряжения. Для этого необходимо выключить главный автомат в щите управления или отдельный автомат, если таковой предусмотрен схемой разводки сети.

При отсутствии цветной маркировки кабеля сети переменного тока, перед отключением автомата, необходимо определить фазовую жилу с помощью специальной индикаторной отвертки. Такая мера связана с тем требованием, что все выключатели и датчики должны монтироваться в разрыв фазовой жилы.

Как установить низкопрофильные светодиодные светильники на кухне (сделай сам)

Превратите свою кухню в место, где вам понравится, с помощью этого инновационного проекта освещения.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Время

Полдня

Сложность

Промежуточный уровень

Стоимость

$150 — $400

Введение

Превратите свою кухню в место, где вам понравится, с помощью этого инновационного проекта освещения.

Необходимые инструменты

• Дрель
• Круговой нож для гипсокартона или ручная пила для гипсокартона
• Гибкое сверло
• Кусачки для проволоки
• Инструмент для зачистки проводов

такое серьезное улучшение с таким небольшим количеством времени и денег.

Я потратил менее 350 долларов и всего четыре часа, чтобы украсить нашу кухню. Мои первоначальные намерения были строго практичными: я просто хотел получить лучшее освещение, чтобы облегчить приготовление пищи и уборку. Но замена единственного светильника яркими светодиодами преобразила комнату, удивив меня и поразив наших гостей.

НИЗКОПРОФИЛЬНЫЕ СВЕТОДИОДЫ ОБЛЕГЧАЮТ

Изначально я думал, что буду устанавливать встраиваемые светильники в виде банок, чтобы они выглядели стильно и давали много света. Затем я наткнулся на эти ультратонкие светодиоды Halo от Eaton. Эти светодиодные фонари очень яркие (900 люмен) и имеют такой низкий профиль (менее 1/2 дюйма), что при необходимости их можно даже разместить прямо под балкой. Они рассчитаны на контакт с изоляцией и влажные помещения, поэтому их можно использовать в душе или даже на улице. Переключатель сбоку коробки позволяет регулировать цветовую температуру. Они также диммируются.

Все, что вам нужно, это источник питания, инструмент для вырезания круглых отверстий, кабель 14-2 NM-B, основные электрические инструменты и дрель.

Коробка трансформатора преобразует 120 В в низкое напряжение и внесена в список UL как распределительная коробка с местом для ввода и вывода питания. Это позволяет вам получать питание от первого блока и соединять вместе столько источников света, сколько вы хотите. Возможно, вам придется ловить проволоку, но, кроме того, установка проста. Несколько компаний производят похожий продукт, но он был в наличии в местном домашнем центре.

ПЛАНИРОВАНИЕ РАБОТЫ

Если у вас есть чердак наверху, вы можете получить доступ к балкам оттуда, а не снизу, как я. Это упрощает ловлю проводов, но вам все равно придется копаться в изоляции. Перед началом работы снимите потолочное крепление и загляните внутрь распределительной коробки. В моей коробке был только один входящий кабель. Если в вашей коробке больше кабелей, проводка будет немного сложнее. Возможно, вам потребуется установить вторую распределительную коробку, потому что в коробке для этих светодиодных светильников можно разместить только два кабеля 14-2.

Я заменил существующий светильник на светодиод, как и все остальные.

Если вы хотите установить стандартный светильник в центре потолка, вам все равно придется снять существующую распределительную коробку (фото 2), чтобы получить доступ к балкам. Затем, после установки новых фонарей, установите в то же отверстие ремонтную коробку. Все необходимое я нашла в домашнем центре. Два специальных инструмента значительно облегчили проект: регулируемый круговой резак для гипсокартона и 54-дюймовый. гибкое сверло.

Проект шаг за шагом (12)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 22 февраля 2021 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как подключить светодиодную панель

Наш веб-сайт использует файлы cookie, чтобы вам было удобнее. Чтобы узнать больше, в том числе о том, как изменить настройки, ознакомьтесь с нашей Политикой конфиденциальности

. Нужна помощь?

Функциональность Javascript вашего браузера отключена. Пожалуйста, включите его, чтобы вы могли испытать все возможности этого сайта.

Батареи и электричество

Послепродажные фары дальнего света, такие как точечные фары и светодиодные световые полосы, предлагают идеальное решение для дальнего света для каждого автомобиля. Узнайте, как легко их установить!

Видео

Обзор

Предметы

Шаги

Советы

Обзор

Послепродажные фары дальнего света и освещение для полноприводных автомобилей, такие как прожекторы и светодиодные полосы, предлагают идеальное решение для фар дальнего света для каждого автомобиля. От грузовиков и полноприводных автомобилей до спортивных автомобилей и семейных седанов. Владелец транспортного средства несет ответственность за соблюдение соответствующих правил и норм штата и территории. Фары дальнего света рекомендуются только для бездорожья.

Подключить их не составит труда, если у вас есть необходимые инструменты и аксессуары. Мы рекомендуем использовать жгут фар дальнего света, который использует простую конструкцию plug-n-play, что означает, что вся тяжелая работа уже сделана, и вам не нужно тратить часы на подключение. Комплект работает, подключаясь к цепи фар вашего автомобиля и подавая мощность от дальнего света прямо на фары дальнего света. У вас также будет возможность полностью выключить свет с помощью прилагаемого главного выключателя.

Где я могу установить светодиодную панель?

Во всех штатах Австралии и Новой Зеландии дополнительные фары дальнего света, противотуманные фары или рабочие фары должны быть установлены таким образом, чтобы они не:

• Блокировать обзор дороги водителю
• Выступать так, чтобы можно было травмировать человека, находящегося рядом с автомобилем.

В дополнение к этим основным требованиям в каждом штате или территории действует собственное законодательство, регулирующее использование и размещение дополнительного освещения, включая некоторые особенности светодиодных полос. Убедитесь, что вы согласовали требования с вашим местным правительством, прежде чем выбрать место для вашей светодиодной панели.

Сколько светодиодных балок я могу законно иметь?

Транспортные средства в Австралии должны соответствовать Австралийским правилам проектирования (ADR), которые представляют собой «национальные стандарты безопасности транспортных средств, защиты от угона и выбросов», установленные федеральным правительством. В разных штатах действуют разные требования в отношении разрешенного законом размещения фар дальнего света, и федеральный максимум составляет четыре дополнительных фары дальнего света (сверх заводского освещения). В соответствующих ADR световые полосы описываются как «одна лампа, если все светодиоды работают вместе. Если светодиод состоит из разных частей или секций, которые могут включаться или выключаться независимо от других частей (иногда это называется переключаемым), то каждый секция с независимым управлением считается лампой».

В Новой Зеландии светодиодные полосы могут быть установлены в качестве рабочих фонарей в широком диапазоне комбинаций и без каких-либо законодательных ограничений по количеству. Однако их нельзя подключить к фарам. Если они используются в качестве фар, они должны использоваться парами (с обеих сторон передней части автомобиля), и существуют ограничения на количество фар, которые могут работать в любой момент времени — см. информационный бюллетень NZTA для получения дополнительной информации.

Законы о фарах дальнего света по штатам и территориям

Пожалуйста, следуйте диаграмме выше и информации ниже, чтобы получить представление о том, что является законным в вашем штате. Кроме того, не забудьте проверить государственный веб-сайт, поскольку они могут быть изменены.

1. Навесные фонари к спортивным рулям на Ute
2. Крепление фонарей к крыше или багажнику на крыше
3. Навесные фонари, выступающие из верхней части ригеля
4. Направленные вперед огни, которые не выступают вверх или наружу от ригеля

• ACT — столичная территория Австралии: свет разрешен только на 4.
• Новый Южный Уэльс — Новый Южный Уэльс: Свет разрешен на 2 и 4.
• QLD — Квинсленд: Свет разрешен на 2 и 4.
• ВИК — Виктория: Свет разрешен на 4.
• NT — Северная территория: Свет разрешен на 1, 2 и 4.
• TAS — Тасмания: свет разрешен на 4.
• WA — Западная Австралия: свет разрешен на 1, 2 и 4.
• SA — Южная Австралия: свет разрешен на 1, 2 и 4.

Можно ли ездить с включенной светодиодной панелью?

В зависимости от штата или территории, в которой вы живете, вы можете управлять автомобилем с включенной светодиодной панелью только при подключении к дальнему свету. т нарушение закона. Будьте умны и не ослепляйте других водителей и используйте ближний свет в соответствии с законом, приближаясь к другим транспортным средствам.

Можно ли использовать световую панель в качестве фар?

На некоторых территориях световые полосы могут использоваться как дополнительные фары дальнего света; однако в настоящее время их нельзя использовать вместо фар OEM ни в одном штате Австралии. Вы можете использовать светодиодные фонари в качестве дополнительных фар дальнего света в Новой Зеландии. Тем не менее, они должны соответствовать определенным юридическим требованиям — обратитесь к веб-сайту NZTA за информацией о том, какие светодиодные фары подходят для использования на дорогах Новой Зеландии.

шагов

Установка световой балки

Начните с установки световой балки или точечных светильников на бампере вашего автомобиля, креплении для фар дальнего света, клетке на крыше/багажнике на крыше или в другом подходящем прочном месте, принимая во внимание местные законы, касающиеся размещения фар дальнего света.

Отключите отрицательную клемму

Подключите блок памяти к аксессуарам на 12 В, чтобы не потерять радиокоды/станции. Отсоедините отрицательную клемму от аккумуляторной батареи вашего автомобиля, прежде чем приступать к дальнейшим работам

Установка реле и предохранителя

Найдите подходящее место для установки реле и предохранителя, предпочтительно на внутреннем ограждении, используя существующий болт или саморез.

Убедитесь, что КРАСНЫЙ (положительный) провод предохранителя легко достигает аккумулятора, и соедините кольцевую клемму с положительной клеммой.

Поиск проводки фар вашего автомобиля

Световая полоса должна срабатывать при включении дальнего света.

Найдите заднюю часть шара фары дальнего света на стороне, ближайшей к реле, и снимите заглушку с шара.

Присоединение адаптера фары

Выберите адаптер фары, входящий в комплект, который подходит к вашей вилке, и подключите его к заводской вилке.

Другой конец подключается к плафону фары, а третий конец подключается к новому жгуту проводов. Эти разъемы подходят только в одном случае.

Установка переключателя

Теперь установите переключатель в кабине в удобном для водителя месте.

Прокладка проводов через брандмауэр

Пропустите вилку через доступную втулку в брандмауэре к моторному отсеку, либо сделав надрез во втулке, либо проткнув ее острым предметом.

Соблюдая осторожность, чтобы не повредить проводку при разрезании. Возможно, сделать надрез снизу, если это возможно, для эстетики и предотвращения попадания воды в кабину. Еще лучше найти неиспользуемую втулку и проделать в ней отверстие для пропуска проводов.

Убедитесь, что на кабеле есть капельная петля, чтобы избежать попадания воды в кабину и, самое главное, загерметизируйте разрез герметиком. Прикрепив вилку к длинному отрезку проволоки для ограждения, вы поможете ей пройти через любые узкие места.

Соединение двух жгутов

Подсоедините этот штекер к тому, который выходит из вашего реле.

Подключение световой панели / фар дальнего света

Последним элементом установки являются заглушки для вашей световой панели.

Один штекер должен быть подключен к реле, а кольцевая клемма на этом конце должна быть заземлена. Либо напрямую к минусовой клемме аккумулятора, либо к болту с голым металлическим контактом с корпусом.

Склеивание дополнительной проводки

Теперь, когда используются вилки, которые подключаются к фонарям, если вы используете световую панель, необходимо подключить только одну из вилок.
