Проверка якоря стартера мультиметром: Как проверить якорь стартера на межвитковое замыкание

Ремонт якоря

Одной из самых часто встречаемых проблем в работе якоря стартерного узла является короткое замыкание, в частности, речь идет об обмотках, расположенных на корпусе. Для того, чтобы решить такую проблему, потребуется произвести визуальную диагностику выходов инки, а также проводки элемента. Сделав это, вы сможете найти место, где произошел пробой. После того, как оно будет найдено, необходимо осуществить очистку контактов и диагностику сопротивления, для этого используется мультиметр. После этого следует заизолировать пробитый участок, для чего можно применять супер клей с асбестом.

Если визуальная проверка не позволяет найти место пробоя, для диагностики можно использовать другой метод. Он заключается в соединении всех ламелей устройства вместе, но для этого необходимо использовать специальную зачищенную проволоку. Когда ламели будут замкнуты, нужно будет подать напряжение на устройство (на коллектор и массу), а поскольку оно должно быть максимально высоким, для этого может потребоваться сварочный аппарат. Собственно, именно в этом заключается сложность метода. То место, где имеется пробой, будет выгорать (автор видео — Константин Петраков).

В том случае, если в работе узла произошло межвитковое замыкание, такую проблему можно определить при помощи специального девайса. Он так и называется — ППЯ — прибор для проверки якоря. Как показывает практика, зачастую замыкание обусловлено использованием погнутых или мятых проводов либо наличием токопроводящих частиц между ними. Если это так, то необходимо исправить все проблемы (выровнять провода и зачистить их от мусора), после чего сверху нанести слой лака, это позволит защитить устройство. Если данный метод не помог вам найти неисправность, вы можете перемотать якорь самостоятельно.

Что касается короткого замыкания, то обычно оно отражается и на функционировании коллектора. Впоследствии это может привести к перегоранию пластин, в результате чего данный элемент может полностью разрушиться. Если вам придется паять, то помните о том, что перед пайкой рабочие поверхности необходимо тщательно зачистить, для этого можно использовать бормашину. С помощью этого устройства можно произвести хорошую зачистку контактов, а также подводящих проводов. Когда проводка будет вмонтирована обратно в так называемые петушки, с помощью прибора для диагностики якоря его нужно будет проверить.

Если вы будете паять, то в качестве материала рекомендуем приобрести неактивный флюс, а также олово. Прежде чем приступить к процессу, паяльник следует максимально прогреть, это позволит добиться необходимого результата. Также прогревать необходимо и провода, поскольку припой должен хорошо расплавиться, чтобы он мог попасть в место пайки. Когда пайка будет завершена, необходимо будет обработать это место при помощи растворителя, после чего опять произвести диагностику якоря с помощью прибора.

Как показывает практика, наши соотечественники часто сталкиваются с проблемой износа коллекторных пластин, причем неравномерного. Кроме того, коллектор даже может сместиться в отношении своей оси — все эти неисправности обычно обусловлены износом щеточного узла или коллектора в целом. Если говорить о пластинах, то такая проблема проявляется в результате неплотного прилегания щеточных элементов, что способствует образованию так называемой дуги во время работы, изнашивающей пластины. Если это так, то решить проблему позволит проточка коллектора, но учтите, что для этого понадобится специальный токарный станок. Когда проточка будет завершена, устройство необходимо будет очистить от стружки и другой грязи, которая может привести к его неработоспособности.

Заключение

В целом процесс диагностики и ремонта якоря стартерного узла — не особо сложная задача. Если вы знакомы с основами электротехники, то вполне сможете справиться с проверкой самостоятельно. В том случае, если вы сомневаетесь в своих силах, то лучше купите новый стартер или доверьте процедуру ремонта специалистам.

Видео «Ремонт стартерного узла в домашних условиях»

Как правильно отремонтировать устройство и какие нюансы при этом нужно учитывать — узнайте из видео (автор — канал АВТО РЕЗ).

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100. 00%)

Нет

Проверка технического состояния стартера.

Содержание статьи

Рабочее состояние стартера проверяется при помощи омметра. Для проведения диагностики стартер снимают с автомобиля, тщательно очищают его от внешнего загрязнения, после чего приступают к замерам.

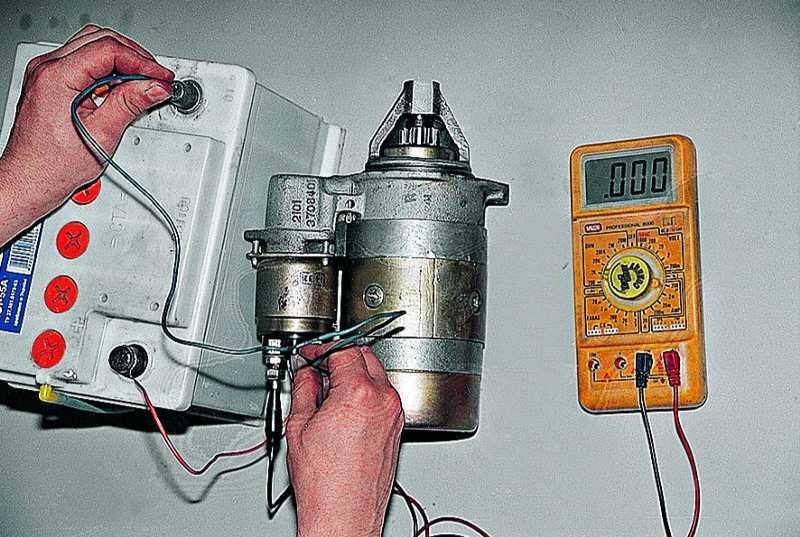

Рисунок 82. Проверка втягивающего реле

Чтобы проверить исправное состояние втягивающего реле, корпус стартера подключают к отрицательному выводу аккумулятора, а вывод втягивающего реле «50» – к положительному выводу аккумуляторной батареи (рис. 82).

Если при этом раздастся характерный щелчок, а в окне передней крышки появится шестерня привода, выдвинутая якорем стартера, реле исправно. Чтобы проверить состояние обмотки якоря, нужно открыть заднюю крышку стартера и отсоединить щеточный узел; после этого один конец омметра замкнуть на корпусе стартера, а другой соединить сначала с одним выводом обмотки, а затем – с другим. Показание сопротивления на уровне 10 кОм и больше говорит об отсутствии замыкания (рис. 83).

Рисунок 83. Проверка на отсутствие замыкания

Для проверки обмотки на обрыв омметр присоединяют к двум выводам обмотки стартера, при этом стремление стрелки к бесконечности говорит о произошедшем обрыве обмотки (рис. 84).

Рисунок 84. Проверка на отсутствие обрыва обмотки

При диагностике необходимо проверить стартер на отсутствие замыкания обмоток якоря на массу; для этого один конец омметра присоединяют к корпусу стартера, а второй замыкают попеременно на каждой из контактных пластин якоря.

Если прибор показывает сопротивление на уровне 10 кОм и больше, можно говорить об отсутствии замыкания на обмотках якоря (рис. 85).

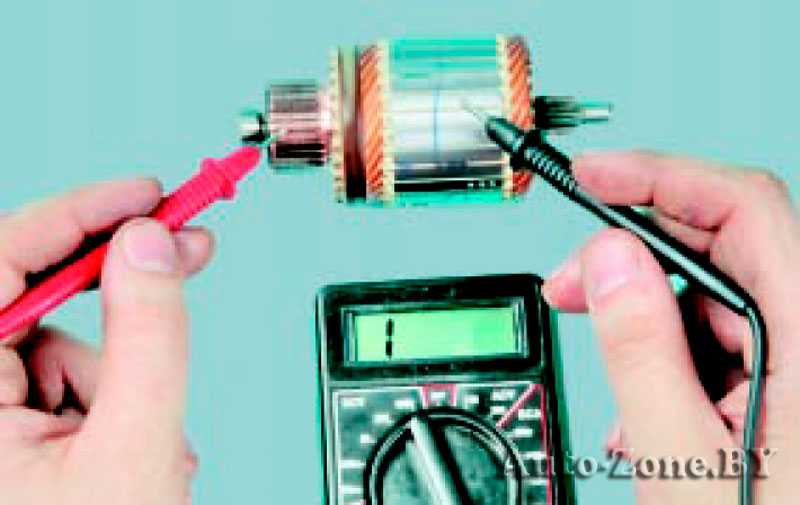

Рисунок 85. Проверка обмоток якоря

СНЯТИЕ И УСТАНОВКА СТАРТЕРА

Для снятия и установки стартера автомобиль поднимают на эстакаду или ставят на смотровую яму, колеса закрепляют.

После этого отворачивают гайку отрицательного выхода аккумулятора (рис. 86 а) и отсоединяют провод. В случае установки на автомобиле инжекторного двигателя требуется дополнительно снять грязезащитный щиток. Затем следует отвинтить нижний болт крепления щитка стартера (для этого потребуется торцовый ключ с удлинителем) (рис. 86 б) и болты, прикрепляющие стартер к картеру, после чего сдвинуть деталь вперед.

Рисунок 86. Снятие стартера

На следующем этапе нужно снять наконечник провода, идущего от стартера к положительному выходу аккумулятора (рис. 86 в), для этого отворачивают гайку крепления и снимают наконечник с болта.

Затем отсоединяют провод, идущий от вывода «50» втягивающего реле стартера, после чего стартер можно вынуть, сдвигая его в сторону перегородки моторного отсека (рис. 86 г). После проверки деталь устанавливают обратно.

При инжекторном двигателе для извлечения стартера потребуется снять две растяжки впускного трубопровода, отвернуть две гайки крепления щитка и вынуть деталь. На ВАЗах с карбюраторным типом двигателя отсоединяют и снмают воздухозаборник и воздушный фильтр, после чего отсоединяют и снимают щиток стартера.

Проверка якоря стартера

В процессе диагностики важно знать, как проверить якорь стартера. Для этого потребуется напрямую подавать напряжение 12 Вольт с аккумулятора на стартер. Другими словами, напряжение подается в обход в реле.

Если стартер крутит, это значит, что якорь в полном порядке. Если же вращения нет, тогда проблемным может оказаться как якорь, так и щетки. В такой ситуации стартер нужно разбирать, после чего провести дефектовку и проверку мультиметром, переведя устройство в режим омметра для замеров сопротивления.

Как правило, в списке проблем с якорем можно выделить возможные пробои обмотки на корпус, коллекторные выводы распаяны или произошло межвитковое замыкание обмотки. Кстати, последнюю неисправность обычно выявляют спецприбором (ППЯ).

Еще добавим, что замыкание обмотки можно поределить по характерным признакам, когда между ламелей коллектора видна стружка и мелкие частицы, проводящие ток. Также на замыкание указывает выгорание ламелей, что является результатом контакта между «шинкой» обмотки и так называемым «петушком».

Еще износ коллектора, особенно если он неравномерный, становитс причиной износа щеток и выхода стартера из строя. Одна из причин, когда изоляция выступает между ламелями в результате того, что произошло смещение коллектора по отношению к оси вала. Обратите внимание, общая глубина между проточками коллектора якоря не должна быть меньше 0,5 мм.

Работа бендикса стартера проверяется также достаточно просто. Нужно зажать корпус обгонной муфты в тиски (через мягкую прокладку, чтобы не повредить) и пробовать прокручивать его туда-сюда, он не должен вращаться в обе стороны. Проворачивается — неисправность заключается в обгонной муфте, поскольку при попытке проворачивания в другую сторону, должен стопорится. Также бендикс может не входит в зацепление, и стартер будет прокручиваться вхолостую, если он попросту залег или съелись зубья. Повреждение шестерни определяется визуальным осмотром, а вот залегание можно определить лишь полностью все разобрав, и почистив редуктор от грязи, засохшей смазки внутри механизма.

Обмотку статора стартера можно проверять как дефектоскопом, так и лампочкой 220 В. Принцип такой проверки будет схожим с проверкой щеток. Лампочку до 100 Вт подключаем последовательно между обмоткой и корпусом статора. Один провод крепим на корпус, второй к выводу обмотки (с начала к одному, затем к другому) – загорается, значит есть пробой. Нет такой контрольки — берем омметр и замеряем сопротивление — должно быть около 10 кОм.

Обмотка ротора стартера проверяется точно таким же образом – включаем в сеть 220В контрольку и одним выводом прикладываем к пластине коллектора, а другим на сердечник – загорается, требуется перемотка обмотки или полностью замена ротора.

Разобравшись с описанными выше способами, отдельно можно выделить, как проверить стартер мультиметром. Данный способ оптимален, если нет дефектоскопа или контрольной лампы. Тестер позволяет быстро прозвонить щетки и обмотки стартера на замыкание, а также проверить обмотки реле путем замеров сопротивления.

• Чтобы быстро проверить стартер тестером, достаточно разобрать устройство, после чего промерять сопротивление между щетками и пластиной, затем между обмоткой и корпусом. Далее замеры выполняются между пластинами коллектора и сердечником якоря, а также корпусом стартера и обмоткой статора.
• Параллельно нужно получить показания, выполняя замеры между контактом выключения зажигания и постоянным плюсом (речь идет о болте шунта подключения обмоток возбуждения электрического двигателя стартера). Так можно проверить, в каком состоянии находится втягивающая обмотка реле. В норме показатель составляет от 1 до 1.5 Ом.
• Еще замеры производятся между выводом подключения зажигания и корпусом тягового реле. Это позволяет проверить удерживающую обмотку втягивающего реле. Нормой принято считать показатель от 2 до 2.5 Ом.

Обратите внимание, проводимости между корпусом и обмоткой,  валом ротора и коммутатором, контактом зажигания и плюсовым контактом реле, а также между двумя обмотками быть не должно.

Тестером можно разве что осуществить прозвон обмотки на предмет того, что нет разрывов. Для этого при проверке нужно убедиться, что каждая ламель коллектора прозванивается с остальными. Еще можно проверить, падает ли напряжение на расположенных рядом ламелях после подачи на них постоянного тока 1А. В норме напряжение везде одинаковое.

ТИПИЧНЫЕ НЕИСПРАВНОСТИ

ПРОБЛЕМА – ПРИ ВКЛЮЧЕНИИ СТАРТЕРА НЕ НАЧИНАЕТ ВРАЩАТЬСЯ ЯКОРЬ, ВТЯГИВАЮЩЕЕ РЕЛЕ НЕ СРАБАТЫВАЕТ

1. Проверить зарядку аккумулятора, при слабом напряжении провести зарядку.

2. Проверить соединение выводов аккумулятора с клеммами подходящих к нему проводов, зачистить от следов окисления, подтянуть крепления, покрыть соответствующей пластичной смазкой, предохраняющей клеммы и провода от окисления.

3. Осмотреть замок зажигания. Если он неисправен, цепь между контактами «30» и «50» будет разомкнута. Если замыкание контактов подтвердило, что причина неполадок в замке зажигания, нужно проверить места крепления, при необходимости зачистить провода от следов окисления, проверить и заменить контактную пластину. Если после этого замок не начнет работать, его нужно сменить на новый.

4. Проверить втягивающее реле. Причиной разрыва цепи может стать разъединение наконечника провода со штекером втягивающего реле. После восстановления цепи неисправность полностью устраняется.

5. Проверить втягивающее реле. Если причиной неисправности является замыкание или обрыв обмотки реле, нужно заменить втягивающее реле новым.

ПРОБЛЕМА – ПРИ ВКЛЮЧЕНИИ СТАРТЕРА ЯКОРЬ ВРАЩАЕТСЯ ОЧЕНЬ МЕДЛЕННО ИЛИ СОВСЕМ НЕ ВРАЩАЕТСЯ, ВТЯГИВАЮЩЕЕ РЕЛЕ СРАБАТЫВАЕТ

1. Проверить аккумулятор. Причиной неисправности чаще всего является слабый заряд или выход из строя аккумуляторной батареи.

2. Проверить контакты щеток с коллектором. При подгорании коллектора его следует зачистить. Щетки в случае их зависания или износа заменить.

3. Проверить соединение выводов аккумулятора с клеммами подходящих к нему проводов, зачистить их от следов окисления, подтянуть крепления. Проверить также места крепления проводов на контактных.

болтах тягового реле, зачистить их от следов окисления и подтянуть.

4. Проверить втягивающее реле. Если причиной неисправности является замыкание или обрыв обмотки реле, заменить втягивающее реле новым.

Если причину неисправности стартера самостоятельно установить не удается, необходимо обратиться за помощью к специалистам.

ПРОБЛЕМА – СТАРТЕР НЕ ЗАПУСКАЕТСЯ

Проверить щетки и коллектор якоря. Если они сильно повреждены, причиной неисправности является работа стартера вместе с двигателем.

Это может произойти как в результате неотключения стартера после запуска двигателя, так и в случае самопроизвольного включения стартера во время работы двигателя.

Следует зачистить контакты или заменить контактную пластину в замке зажигания; если это не исправит положения, полностью сменить замок зажигания.

В том случае, если неисправность повторится и после смены замка, необходимо обратиться к специалистам для проведения электрической блокировки стартера.

ПРОБЛЕМА – НЕПРАВИЛЬНЫЕ ПОКАЗАНИЯ ТОПЛИВНОГО ПРИБОРА

Необходимо проверить пучок проводов бензодатчика и топливного насоса на обрыв или замыкание, которые могут произойти вследствие сильного разогрева катализатора. В этом случае необходимо заменить весь штатный пучок проводов. Для чего снять боковую крышку консоли с правой стороны от педали газа.

ПРОБЛЕМА – СТРЕЛКИ НА ПРИБОРАХ НЕ РАБОТАЮТ, ПРИ ЭТОМ НЕ НАХОДЯТСЯ НА НУЛЕВЫХ ОТМЕТКАХ

Такого рода неисправность может стать следствием перегорания предохранителя F6, в этом случае его требуется заменить новым.

Сущностью планово-предупредедительной системы является принудительная (по плану) постановки автомобилей, прошедших нормативный пробег, в соответствующий вид технического обслуживания, в целях предупреждения повышенной интенсивности изнашивания и восстановления утраченной работоспособности узлов, агрегатов и систем.<<Положением >> предусматривается :

1. Ежедневное обслуживание	ЕО
2. Техническое обслуживание №1	ТО — 1
3. Техническое обслуживание №2	ТО — 2
4. Сезонное обслуживание	СО
5. Текущий ремонт	ТР
6. Капитальный ремонт	КР

Эти виды обслуживания отличаются друг от друга перечнем и трудоемкостью выполняемых операций и, естественно, периодичностью, нормативы которой приведены в виде таблице.

Ежедневное обслуживание (ЕО) включает в себя проведение контрольного осмотра (в первую очередь по узлам, механизмам и системам, влияющим на безопасность движения), уборочно – моечных операций (проводимых по потребности, с учетом санитарных и эстетических требований и условий эксплуатации) и дозаправочных работ (при необходимости доливка масла в двигатель, охлаждающей жидкости, подкачка шин и т. д)

Техническое обслуживание №1 (ТО -1) предназначено для поддержания автомобилей в технически исправном состоянии, выявления и предупреждения отказов и неисправностей, а также снижения интенсивности изнашивания деталей, узлов и агрегатов и устанавливается комплекс работ:

— Контрольных смотровых и диагностических;

— Крепежно-регулировочных;

— Смазочно-очистительных;

— Электротехнических;

— Арматурных и других видов работ.

Техническое обслуживание № 2 (ТО – 2) имеет то же значение, что и ТО -1, но проводиться в большем объеме – с углубленной проверкой параметров работоспособности автомобиля (и не только в целях выявления различных неисправностей, но и для определения возможного ресурса пробега без проведения текущего ремонта по ходу дальнейшей эксплуатации автомобиля), а также устранением обнаруженных неисправностей путем замены неисправных легкодоступных деталей и даже узлов.

Сезонное обслуживание (СО) проводится два раза в год, весной и осенью, и предназначено для подготовки автомобилей к эксплуатации с учетом предстоящих изменений климатических условий. Его совмещают обычно с очередным проведением ТО – 2 и выполняют на тех же постах те же работники.

Текущий ремонт (ТР) автомобилей в АТП производится по потребности, выявляемой водителем в процессе эксплуатации, при ежедневных контрольных осмотрах механика (при возвращении автомобиля с линии), а также в процессе проведения ТО -1 и ТО – 2 при обнаружении сверхобъемных работ.

Капитальный ремонт (КР) автомобилей и агрегатов производится в основном на специализированных ремонтных предприятиях – авторемонтных заводов (АРЗ) с полной разборкой автомобиля на отдельные узлы и агрегаты, а тех в вою очередь на отдельные детали.

Комплекс мероприятий по оценке и определению технического состояния автомобиля, а также отдельных его систем, узлов и агрегатов без разборки, по внешним признакам, путем измерения величин (параметров), характеризующих их состояние, с помощью различных стендов и прибором и сопоставление их с нормативами называется диагностированием.

В (Положении) планово – предупредительной системы обслуживания и ремонта предусмотрено проведение следующих основных видов диагностики.

· Экспресс – диагностика – проводиться ежедневно, выборочно или для всего подвижного состава, в основном по механизмам и системам, влияющим на безопасность движения (иногда проводиться на линии организации ГАИ).

· Общей (комплексной) диагностики – имеет целью выявление работоспособности автомобиля по выходным показателям рабочего процесса (общей мощности, тормозному пути, проценту пробуксовки и т.д)

· Поэлементной диагностики – служит для определения конкретных причин неисправностей в диагностируемых механизмах и системах автомобиля.

Диагностика входит в комплекс ТО – 1 и имеющую характер общего диагностирования, называют обычно Д -1, а поэлементную при ТО-2 или ТР ее называют Д-2.

Как проверить арматуру с помощью мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

• Поделиться
• Твит

Вы хотите работать в области электротехники? Тогда одна из вещей, которую вам нужно понять, это арматура. Знаете ли вы, что вращательные движения производятся силами, действующими на расстоянии от оси вращения?

Как пользоваться цифровым мультиметром

Включите JavaScript

Как пользоваться цифровым мультиметром

Якорь имеет обмотку вокруг себя, которая проводит ток в магнитном поле, создаваемом постоянным магнитом или электромагнитом. В реальной жизни количество обмоток вокруг якоря намного больше, чем одна. Это потому, что они намотаны по отдельности, чтобы увеличить усилие из-за магнитного поля на самом якоре.

Содержание:

1. Дополнительные сведения об якоре
2. Двигатель постоянного тока и реакция якоря
3. Испытание якоря
4. Заключительные мысли

Кроме того, токосъемные кольца используются для изменения курса тока после половины оборота, чтобы сохранить его неизменным курс.

Имейте в виду, что якорь — это часть электрического генератора и двигателя, в которую входят основные токонесущие обмотки. В крошечных и небольших двигателях якорь обычно состоит из нескольких витков проволоки, намотанных на сердечник из мягкого железа и установленных на приводном валу.

Между тем, в более крупных двигателях переменного тока якорь часто является неподвижной частью. Когда ток в обмотке якоря представляет собой двигатель, он взаимодействует с магнитным полем, создаваемым обмотками возбуждения, что увеличивает крутящий момент между ротором и статором. Якорь в генераторе вращается в магнитном поле, создавая подъемную силу для электродвижущей силы в обмотках.

Одна из вещей, которую вы должны помнить об этом компоненте, это то, что он предназначен для разрезания линий магнитного поля под нужными углами. И якорь, и поле могут находиться либо на роторе, либо на статоре. Напряжение индуцируется в проводнике по основному принципу электромагнетизма, который движется в магнитном поле. Проводник в магнитном поле сталкивается с силой и с большей вероятностью будет двигаться всякий раз, когда через него протекает ток.

Итак, как лучше всего использовать этот эффект? Электрические и магнитные элементы в электрических машинах должны взаимодействовать максимально эффективно. Более того, якорь обычно наматывается на железный сердечник, который фокусирует максимальное количество линий потока.

Катушки возбуждения также намотаны на железных сердечниках, чтобы создать максимальный поток для определенного тока. Обратите внимание, что железо как для арматуры, так и для поля часто ламинировано и состоит из ломтиков. Это останавливает токи от закручивает и циркулирует в самом утюге и производит бесполезное тепло из-за изменения магнитного потока внутри машины.

Вы должны снабжать якорь током, особенно если это ротор двигателя, не говоря уже о том, что должен быть способ взять от него ток, если это генератор. То же самое относится и к полю, особенно если оно питается от электричества.

Устройством вращающегося контакта может быть либо набор коммутаторов, либо токосъемные кольца. Такие вращаются под неподвижные контакты. Такие вращения под неподвижными контактами, и мы назвали их щетками, состоят из углерода и удерживаются на месте пружинами.

Время от времени щетки необходимо менять по мере износа углерода.

Прежде чем углубиться, давайте кратко обсудим, что такое реакция якоря. Если вы не знали, реакция якоря указывает на воздействие магнитодвижущей силы якоря на основную волну основного полюсного магнитного поля при симметричной нагрузке.

Считается, что единственная магнитодвижущая сила, действующая на генератор постоянного тока, создается магнитным полем статора. Тем не менее, магнитное поле, создаваемое током в обмотке якоря, называется магнитным полем якоря. Далее ось магнитного поля якоря пересекает ось основного магнитного поля по вертикали.

В генераторе или двигателе происходит ослабление и искажение магнитного поля. Реакцию, вызванную магнитодвижущей силой якоря, мы назвали реакцией якоря.

Теперь, возвращаясь к двигателю постоянного тока, вы обнаружите, что существуют два источника магнитных потоков: поток основного поля и поток якоря. Воздействие потока якоря на ключевое поле представляет собой реакцию якоря. Эта реакция регулирует распределение магнитного поля, влияя на общую работу машины.

Обратите внимание, что воздействие магнитного потока якоря можно компенсировать включением компенсирующей обмотки в главные полюса или в другие двигатели, включая промежуточные магнитные полюса, включенные в цепь якоря.

Когда дело доходит до цепей обмотки, особенно в обмотке внахлестку, вы найдете как можно больше путей тока между щеточными соединениями, поскольку в обмотке возбуждения присутствуют полюса. Вы найдете только два пути в волновой обмотке, и вы найдете столько катушек последовательно, сколько половина числа полюсов.

Следовательно, волновой поиск более предпочтителен для низких напряжений и больших токов для данного номинала машины.

Используя цифровой мультиметр, вы можете посмотреть значение сопротивления последовательных обмоток, соединенных между двумя коллекторными стержнями каждой катушки.

Измените настройки мультиметра на омы и произведите необходимые измерения сопротивления коллекторных стержней, особенно на расстоянии 180 градусов друг от друга. Убедитесь, что вы также вращаете якорь и удаляете значение сопротивления между каждым набором двух стержней на коммутаторе.

Помните, что невозможно определить точное значение сопротивления якоря. Однако все измерения должны равняться одному и тому же числу. Вы видите, что величина сопротивления существенно различается? Тогда может быть проблема с самими обмотками.

Точнее, более низкое значение сопротивления может указывать на возможное замыкание внутри катушки. Внезапный скачок значения сопротивления может указывать на то, что провод сгорел или оборван, что может привести к значительному прерыванию цепи.

Вы готовы испытать свою арматуру? Мы надеемся, что предоставили вам необходимую информацию об арматуре и принципе ее работы. Не стесняйтесь поделиться с нами своими мыслями, оставив свои комментарии ниже.

Проверка пускателя – Причины неисправности, поиск и устранение неисправностей

СТАРТЕР НЕИСПРАВЕН: СИМПТОМЫ

Следующие признаки могут указывать на неисправность пускателя, если двигатель не запускается:

• Нет реакции при нажатии на замок зажигания
• Стартер «щелкает», но не срабатывает
• Стартер слышно крутит, но без включения двигателя Неисправность стартера может иметь разные причины:
  • Неисправность электрических соединений
  • Электромагнитный переключатель (включающее реле) тугой или неисправный
  • Электродвигатель поврежден электрически
  • Одинарная шестерня, шестерня стартера или муфта свободного хода повреждены

  ВНИМАНИЕ

  Безотказная подача питания на стартер необходима для его нормальной работы. Аккумулятор автомобиля, плюс и масса стартера должны быть включены в диагностику неисправностей.

  ПРОВЕРКА СТАРТЕРА: ПОИСК НЕИСПРАВНОСТЕЙ

  Электрические неисправности в пускателе в основном вызваны перегрузками. Это может проявляться в замыканиях на землю и обмотку возбуждения и обмотки якоря, а иногда и в катушках управляющих элементов (электромагнитный выключатель). Угольные щетки и коллекторы подвергаются высоким нагрузкам и более подвержены неисправностям, чем генератор. В то время как, например, зажатие угольных щеток в генераторе не приводит к возникновению напряжения и, таким образом, разгружает генератор, зажатие угольных щеток в стартере приводит к образованию значительной дуги из-за больших токов. Эти дуги часто разрушают коллектор. Для устранения неполадок потребуются мультиметр и амперметр. Однако источники неисправности (такие как шестерня) также могут быть обнаружены с помощью акустического восприятия. См. также техническую информацию: «Земля (31)».

  Стартер не крутит при включении замка зажигания.

  ПРИЧИНА:	УСТРАНЕНИЕ:
  Включите освещение (ближний свет). Освещение слабое или не работает = Обрыв кабеля или заземления Недостаточный ток из-за ослабленных или окисленных соединений Аккумулятор разряжен Генератор неисправен 9 Электрически безопасное соединение между пускателями натор
  Электромагнитный выключатель не активируется: Перемкнуть клеммы 30 и 50 на стартере, Стартер работает/включается = Неисправность замка зажигания или Обрыв кабеля	Заменить выключатель зажигания 9013 74
  Электромагнитный переключатель активирует: Отсоедините кабель аккумулятора от клеммы 30 на стартере и подсоедините непосредственно к контактному винту под соединительной клеммой 30. Стартер запускается = Контакты электромагнитного переключателя загрязнены или изношены	Очистить/заменить электромагнитный переключатель и контакты контактный винт ниже клеммы 30, или стартер вращается слишком медленно, или двигатель не прокручивается. 8 s не подается достаточное напряжение. Угольные щетки не соприкасаются ПРИЧИНА: УСТРАНЕНИЕ: Изношены угольные щетки Заменить угольные щетки Зажим угольных щеток Очистить угольные щетки и направляющие кронштейнов пружины Замените пружины Коллектор загрязнен Очистите коллектор Коллектор с канавками или прогорел Восстановить или заменить стартер Неисправность якоря или обмотки возбуждения Восстановить или заменить стартер Стартер срабатывает и включается. Мотор крутится только рывками или вообще не крутится. Появление электричества из-за ослабленных или окисленных соединений ПРИЧИНА: УСТРАНЕНИЕ: Аккумулятор разряжен Зарядить аккумулятор, проверить Очистите и затяните полюса и соединения аккумуляторной батареи Зажимы угольных щеток Очистите угольные щетки и направляющие кронштейнов щеток Изношены угольные щетки Замените угольные щетки Коллектор загрязнений ed Чистый коллектор Коллектор с канавками или прогаром Отремонтировать или заменить стартер Неисправность якоря или обмотки возбуждения Восстановить или заменить стартер Ведущая шестерня не расцепляется. Стартер срабатывает и заводится. Мотор крутится только рывками или вообще не крутится. ПРИЧИНА: УСТРАНЕНИЕ: Неисправна ведущая шестерня Заменить ведущую шестерню неисправна шестерня на маховике Подправить зубчатый венец, при необходимости заменить Ведущая шестерня не расцепляется. ПРИЧИНА: УСТРАНЕНИЕ: Шестерня или крутая резьба загрязнены или повреждены Неисправность электромагнитного переключателя Заменить электромагнитный переключатель Возвратная пружина изношен или сломан Заменить возвратную пружину Стартер продолжает работать после отпускания замка зажигания. ПРИЧИНА: УСТРАНЕНИЕ: Неисправность замка зажигания или реле Немедленно выключите двигатель! Проверить переключатель и реле и при необходимости заменить Насколько полезна эта статья для вас? Совершенно бесполезно Очень полезно Расскажите, пожалуйста, что вам не понравилось. Для получения бесплатного информационного бюллетеня HELLA TECH WORLD. Ваш отзыв** Капча* Большое спасибо. Но прежде чем ты уйдешь. Подпишитесь на нашу бесплатную рассылку новостей HELLA TECH WORLD, чтобы получать последние технические видеоролики, советы по ремонту автомобилей, информацию о курсах обучения, сведения о маркетинговых кампаниях и советы по диагностике. Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских! На указанный вами адрес электронной почты будет отправлено уведомление. Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма. Это делается для того, чтобы никто не мог подписаться на вас по ошибке. Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам. Дополнительная информация о конфиденциальности. Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD – для мастерских! На указанный вами адрес электронной почты будет отправлено уведомление. Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма. Это делается для того, чтобы никто не мог подписаться на вас по ошибке. Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам. Дополнительная информация о конфиденциальности. Вы уже подписаны Ваш адрес электронной почты ожидает подтверждения Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат. Проблема со статусом электронной почты Процесс регистрации не запущен. Ошибка: Для получения бесплатного информационного бюллетеня HELLA TECH WORLD. Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских! На указанный вами адрес электронной почты будет отправлено уведомление. Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма. Это делается для того, чтобы никто не мог подписаться на вас по ошибке. Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам. Дополнительная информация о конфиденциальности. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Найти:
