Как правильно поставить электровыключатель: Как правильно установить выключатель света, вкл/выкл по ГОСТу (СНиП)

Как установить и подключить выключатель света, схема подключения

• Виды выключателей
• Диммеры
• Таймеры
• Дистанционные выключатели
• Проходные выключатели
• Схема подключения одного перекрестного и двух проходных устройств (управление с 3-х точек)
• Установка  двух перекрестных и двух проходных устройств (управление с четырех и более позиций)
• Индикаторные выключатели
• Условная классификация по ценовым группам
• Как установить и подключить выключатель открытой проводки

• А. Выключатели с открытой проводкой
• Как установить и подключить выключатель скрытой проводки
• В. Выключатели со скрытой проводкой
• Установка подрозетника старого типа

Электрические выключатели света – это небольшие устройства, повседневно используемые в быту и на производстве для управления различными источниками света. Рассмотрим, какие же виды выключателей бывают.

Виды выключателей

Существует множество разнообразных видов выключателей, различающихся как внешне, так и по степени защиты от влаги и пыли. Эти свойства обозначены на поверхности каждой единицы электрооборудования с помощью 2-х цифр и 2-х латинских букв IP. К примеру, для закрытого помещения подойдут выключатели со степенью защиты IP 20,  для душевой комнаты – модели IP44, для улицы – соответственно IP65 и последующие.

Диммеры

Иногда, вместо стандартного клавишного выключателя, используется прибор с функцией плавного изменения интенсивности освещения (диммер). На его передней панели вместо клавиши расположена круглая ручка или 2 сенсорных кнопки: « меньше» и «больше».  Область применения такого устройства  ограничена – оно работает только в комплекте с лампой накаливания.

Таймеры

Таймер – вид электронного устройства, оснащенный встроенным счетчиком времени, позволяющий управлять освещением автоматически. Основания для применения таймеров довольно разнообразны: от обеспечения оптимального освещения для домашних растений до создания иллюзии «присутствия» хозяев дома при их фактическом отсутствии, во избежание взлома квартиры ворами – “домушниками”.

Дистанционные выключатели

Это такие электронные устройства, которыми можно управлять на расстоянии, с помощью специального пульта управления. Обладают чувствительностью к любым инфракрасным пультам (от телевизоров, музыкальных центров и другой аппаратуры). Используются, в основном, людьми с ограниченными возможностями, что значительно облегчает их жизнь, и жизнь их близких.

Проходные выключатели

В целях управления электрическим освещением с двух и более точек, в помещениях большой площадью и при наличии нескольких дверных проемов, широко применяются перекрестные или проходные выключатели. На приведенной ниже схеме показан один из вариантов подключения таких выключателей для помещения с двумя входами-выходами. Теперь смотрим как выглядит схема подключения выключателя.



Подключение двух проходных выключателей.

Управлять освещением можно с любого из них. Проходные выключатели не имеют клавиши со строго фиксированным положением “включено – выключено”, в отличие от обычных. Оно может постоянно меняться, что часто приводит пользователя в недоумение.

Схема подключения одного перекрестного и двух проходных устройств (управление с 3-х точек)

Подключение двух проходных и одного перекрестного – выключателей.

Перекрестный выключатель (№ 2 на рисунке) – это проходной сдвоенный выключатель. При его одновременном применении с обычным проходным выключателем становится возможным управление освещением просторного помещения, с трех и более точек, что наиболее удобно при наличии нескольких входов – выходов.

Установка  двух перекрестных и двух проходных устройств (управление с четырех и более позиций)

Подключение двух проходных и двух перекрестных выключателей.

Индикаторные выключатели

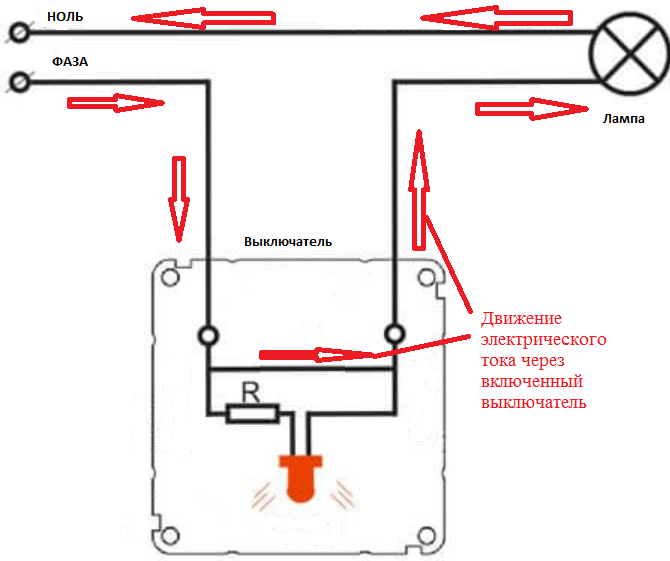

Выключатели, оснащенные индикатором, сравнительно удобны в темное время суток. Благодаря им, у пользователей отпадает необходимость искать заветную клавишу в условиях полной темноты. Индикаторный выключатель – как своеобразный маячок в ночи.

Условная классификация по ценовым группам

Электрические розетки и выключатели  можно классифицировать  на три ценовые группы.

А. Эконом – класс

К этой группе относятся недорогие отечественные приборы, изготовленные для массового потребителя, при производстве которых применяются материалы довольно сомнительного качества. Устройства китайского производства выпускаются из более качественного сырья и имеют более презентабельный внешний вид. Однако качество сборки не радует и у тех, и у других. В условиях активной эксплуатации срок их службы невелик.

В. Розетки и выключатели средней ценовой группы

Это более надежные и качественные изделия, изготовленные из материалов лучшего качества и по современным технологиям. Покупателя привлекает внешний вид продукции, но несколько отпугивает цена.

С.

Розетки и выключатели высокой ценовой категории

Продукт из разряда «элитарных». От изделий «среднего» класса отличается, по большому счету, только внешним видом. В качестве исходных материалов часто применяются натуральная кожа и дерево ценных пород, а также полудрагоценные камни.

Как установить и подключить выключатель открытой проводки

А. Выключатели с открытой проводкой

Такие выключатели имеют  две составляющие: внутренний механизм и изолирующую крышку. Они располагаются непосредственно на поверхности стены, с использованием подрозетников.

Выключатель открытой проводки.

Работа по монтажу устройства начинается с установки подрозетника, представляющего собой диэлектрическую площадку. С помощью дюбелей, шурупов, винтов или саморезов (в зависимости от типа поверхности), площадка жестко крепится к стене. После этого к подрозетнику, через специальные отверстия в нем, подводится непосредственно механизм выключателя. В завершение к клеммам присоединяются концы проводов.

Как установить выключатель света открытой проводки.

На изолирующей крышке производителем устройства заранее продумано и перфорировано специальное отверстие, своеобразное окошко для ввода провода. Крышка, помимо изоляции придающая выключателю еще и надлежащий эстетичный вид, устанавливается на место и фиксируется с помощью защелок или винтов. В конце работы надеваются клавиши (клавиша).

Весь процесс установки выключателя должен проходить в условиях полного обесточивания!

Как установить и подключить выключатель скрытой проводки

В. Выключатели со скрытой проводкой

Монтаж выключателей этого типа осуществляется с использованием подрозетников, внешне напоминающих неглубокие стаканы (фото).

Монтаж выключателей скрытой проводки производится в специальных подрозетниках.

В  стене, с помощью специального инструмента (коронки), делается углубление. В гипсокартонной стене вырезается простое круглое отверстие размером с подрозетник. Прочно зафиксировать прибор в углублении помогут лапки-зажимы. Более подробно все описано в статье монтаж скрытой проводки под штукатуркой, штробление и укладка провода.

Если выключатель необходимо разместить в кирпичной, гипсолитовой или бетонной стене, то для закрепления устройства понадобится строительная смесь на основе гипса. Подрозетники должны «осесть» в стене ровно, без перекосов, что обеспечит их бесперебойную работу в течение длительного времени.

Следующий этап работы – выдалбливание в поверхности стены, навстречу подрозетнику,  борозды (штробы). Штроба должна быть достаточно глубокой для того, чтобы замаскировать питающий провод. Закладку провода в борозду необходимо производить так, чтобы на выходе из нее длина концов провода оставалась не менее 10 см. Именно столько понадобится  для дальнейшего присоединения шнура к клеммам выключателя. Один из концов провода присоединяется к подрозетнику специальными шурупами (если стена из гипсокартона), либо с помощью металлических распорок, входящих в конструкцию механизма (единственный способ при установке старого металлического подрозетника).

Подвод и подключение провода.

Установка подрозетника старого типа

Как установить подрозетник старого типа.

Затянуть винты, которые расправляют распорки, используя отвертку. При расправлении механизм выключателя  жестко фиксируется распорками. Для обеспечения надежного крепления обязательно выполнение следующего условия: передние упоры прибора должны перекрывать края подрозетника, т.е. быть немного шире их. В завершение работ сверху размещается крышка и устанавливаются клавиши. Монтаж окончен.

Как правильно установить выключатель? Полезные советы

Перейти к содержимому

Как установить одноклавишный выключатель света? Этим вопросом хоть раз в жизни задается любой человек, ведь эти самые выключатели есть в каждой комнате дома или квартиры. И без оных включить свет ну никак не получится. Вот и приходится производить монтаж одноклавишного выключателя своими руками. Но не такое это простое занятие, как может показаться на первый взгляд, поэтому мы решили рассказать о том, как правильно установить выключатель света, какие инструменты нужны. А еще дать несколько полезных советов от наших мастеров. Поехали…

Если Вам интересно узнать, какие работы мы выполняем и чем можем быть Вам полезны, загляните в раздел: «Монтаж электрики». Тут вы найдете все о наших услугах и подходе.

Установка выключателей: нормы

Первый вопрос, коим Вы должны задаться: «А на какой высоте устанавливают выключатель?» По нормам высота установки выключателей от пола должна быть не менее 90 см. Расстояние от двери до выключателя должно составлять не менее 10 см, от газопровода – 50 см, от душевой – 60 см. В ванной комнате установка выключателя света и вовсе запрещена, его нужно выносить за пределы помещения. Пожалуй, этих знаний для монтажа стандартного выключателя Вам достаточно. Переходим к следующему вопросу.

Как установить одноклавишный выключатель света

Для монтажа Вам точно понадобится:

• выключатель;
• индикаторная отвертка или мультиметр;
• отвертка;
• нож,
• могут понадобиться: дрель, уровень.

Совет от мастера: в первую очередь отключите свет в квартире на распределительном щитке. Далее необходимо проверить, есть ли ток в сети. Сделать это можно индикаторной отверткой или мультиметром. Только после этого можно проводить работы, связанные с электрическим током.

Существует два вида выключателей: внутренний и наружный. Первые устанавливаются в стену, вторые крепятся на нее. Разницы в функционале никакой, но внутренние выключатели смотрятся эстетичнее, не выступают, поэтому чаще устанавливают именно их. Но если вдруг Вы не хотите портить ремонт дыркой в стене, обшарпанными обоями или у Вас просто нет перфоратора для монтажа выключателя внутри стены, то устанавливайте наружный, это и проще, и быстрее. В общем, выбор за Вами.

Итак, мы имеем в наличии провода, которые подключены или еще не подключены к люстре, например. Нужен выключатель.

1. Монтаж клавишного выключателя следует начинать с разборки имеющегося у Вас оборудования на составляющие: клавишу, цоколь (механизм, отвечающий за размыкание/замыкание цепи) и корпус.
2. Далее нужно разместить корпус либо в стене в специальном углублении, либо на стене при помощи дюбелей. Обязательно выровняйте корпус при помощи уровня, иначе Ваш выключатель рискует стать памятником кривым рукам.
3. Следующий шаг – закрепление проводов в цоколе. Для этого необходимо зачистить имеющиеся провода на 10-15 мм, ослабить винты зажима на цоколе, вставить провода в гнезда и закрутить винты. Как правило, белый провод – это фаза (но так бывает далеко не всегда), он подключается к гнезду с буквой «L», синий – ноль, его подключают к гнезду с «1». Если у Вас есть заземление, то желтый провод нужно подключить к отведенному ему гнезду.

Совет от мастера: не перетяните винты, Вы можете сорвать резьбу или повредить провода. Работайте внимательно и аккуратно.

4. Осталось вставить цоколь в коробку. Согласно негласному правилу выключатель устанавливается по схеме «нажатие вверх – включение, нажатие вниз — выключение». Почему? Потому что если что-то будет падать сверху на выключатель, то цепь разомкнется.
5. Самое время проверить работу выключателя (не забудьте включить автомат на щитке) и поставить на место клавишу. Установка одноклавишного выключателя успешно завершена.

Теперь Вы знаете об электрике в квартире немного больше. Если Вам нужна помощь профессионалов в установке выключателей, если Вы не хотите делать это самостоятельно и предпочитаете доверить это настоящим мастерам, то обратитесь к нам с любым вопросом относительно электрики в квартире и частном доме. Мы обсудим Ваши пожелания, определим сроки и выполним все быстро, недорого и максимально качественно.

+7 (912) 157-45-92

Получить бесплатную консультацию

http://web-master24.ru/

Как заменить выключатель света

Выключатели света могут быть одним из наиболее часто используемых электрических устройств в вашем доме. И тем не менее, вы полностью принимаете их как должное. Вы входите в комнату, щелкаете выключателем и бум , там свет.

Это также может вас заинтересовать: Как подключить трехпозиционный выключатель к нескольким источникам света

Но, несмотря на то, что кажется, что они служат вечно, бывают случаи, когда вы можете захотеть заменить существующий выключатель света . Например, после того, как вы покрасили комнату, вы можете обновить свои плиты и выключатели. Или, может быть, вы хотели бы установить выключатель света с диммером. Конечно, существует также вероятность того, что существующий выключатель света начал работать со сбоями, и в этом случае вам необходимо как можно скорее установить новый.

Можно ли самому поменять выключатель света?

Когда вам нужно заменить выключатель света, вашим первым порывом может быть вызов электрика. Ведь домашние электросистемы могут показаться довольно сложными и загадочными. Тем не менее, подключение выключателя света на самом деле является довольно простым проектом, и вы вполне можете выполнить его сами примерно за полчаса, сэкономив на найме электрика.

Замена выключателя света: 3 простых шага

Хотите знать, как переключить выключатель света? Это пошаговое руководство проведет вас через процесс обычного ремонта бытовой электротехники.

Вещи, которые вам понадобятся

• Маленькая отвертка
• Инструмент для зачистки проводов
• Плоскогубцы с тонкими губками
• Бесконтактный тестер напряжения
• Новый выключатель света

Пошаговые инструкции

Шаг 1: Меры предосторожности

Как и в любом проекте по благоустройству дома, связанном с электричеством, всегда лучше перестраховаться. Прежде чем приступать к ремонту электрооборудования, найдите правильный автоматический выключатель на панели выключателя и отключите питание выключателя освещения. После выключения выключателя дважды проверьте цепь с помощью тестера напряжения, чтобы убедиться, что на нее не подается электричество. Сделайте это, сняв лицевую панель и удерживая бесконтактный тестер напряжения на расстоянии около 1/2 дюйма от винтовых клемм. Если тестер не показывает наличие электрического тока, все в порядке.

Аварии, связанные с электричеством, могут привести к серьезным травмам или смерти, поэтому перед началом проекта убедитесь, что вы принимаете надлежащие меры предосторожности. Если в какой-то момент вы почувствуете неуверенность в себе, не стесняйтесь вызвать лицензированного электрика, который сделает проект за вас.

Шаг 2. Снимите старый выключатель

Затем снимите выключатель со стены. Начните с отвинчивания винтов в нижней и верхней части переключателя, которые крепят его к электрической коробке. Затем вытащите выключатель из стены и осмотрите проводку выключателя. Как правило, однополюсный переключатель имеет провода, обвивающие винтовые клеммы сбоку переключателя. Однако некоторые новые переключатели имеют «обратную проводку», то есть провода подключаются через специально разработанные отверстия в задней части переключателя. В этом случае слегка потяните за каждый провод, вставляя маленькую отвертку в прорезь под отверстием. Это должно освободить провод и позволить вам отключиться.

Другие статьи по теме:

• Сколько стоит установить диммер для выключателя света?
• Как починить электрические шнуры и зарядные кабели
• Как установить потолочный светильник: пошаговое руководство
• Сколько стоит установка различных видов декоративного освещения?
• Сколько стоит ремонт электрооборудования? Подробное руководство

Шаг 3. Обратите внимание на положение проводки

Убедитесь, что вы отслеживаете, где подключен каждый провод. В большинстве случаев проводка из вашего дома будет иметь цветовую маркировку. «Горячий» провод (черный или красный) обычно прикрепляется к той же стороне, что и латунный винт, а «нейтральный» провод (белый) прикрепляется к той же стороне, что и серебряный винт. Также будет оголенный медный провод, прикрепленный к зеленому клеммному винту на переключателе, который действует как провод заземления.

В некоторых случаях проводка может не иметь цветовой маркировки. В любом случае, всегда полезно сфотографировать переключатель с помощью смартфона, прежде чем отсоединять проводку. Таким образом, вы сможете использовать его при установке нового коммутатора.

Шаг 4. Установите сменный выключатель

При необходимости используйте инструмент для зачистки проводов, чтобы удалить изоляцию примерно на 1/2 дюйма как с горячего, так и с нулевого провода, идущего от стены. Когда провода будут готовы к подключению, убедитесь, что ваш новый переключатель правильно ориентирован в соответствии с маркировкой включения-выключения.

Шаг 5: Подсоедините проводку

Начните подсоединять проводку к новому выключателю, начиная с «горячего» провода. Если в новом переключателе используются клеммные винты, оберните провод по часовой стрелке вокруг винта, а затем затяните его с помощью отвертки. Если в новом переключателе используется «обратная проводка», проведите провод в отверстие, пока он не соединится.

После того, как «горячий» провод был присоединен к замещающему выключателю, переходите к нейтральному проводу. Если к старому выключателю был подключен заземляющий провод, вам необходимо подключить его и к новому. Однако, если заземление все еще подключено к электрической коробке, оставьте его там.

Шаг 6. Восстановите питание и проверьте

Подсоединив всю проводку к переключателю на замену, вставьте его обратно в электрическую коробку. Затем прикрепите его к стене шурупами сверху и снизу. После того, как выключатель будет прикреплен к электрической коробке, вернитесь к панели выключателя, снова включите питание и проверьте выключатель. Если это работает, прикрутите лицевую панель к переключателю в правильном положении и наслаждайтесь своим новым переключателем.

Когда нанять профессионала

Как установить однополюсный выключатель света

Инструкции

Автор Брайан Уоло — стороны рук. Некоторые электрики все исправляют с подачей питания на верхнюю или нижнюю клемму. На однополюсном выключателе это не будет иметь большого значения, потому что фактически вы разрываете связь между ними. Для моей собственной организации и рабочего процесса я обычно держу горячие каналы внизу, поэтому, если я вернусь позже, я знаю, что к чему.

---

Чтобы выполнить подключение к коммутатору и убедиться, что все правильно и аккуратно помещается в рабочую коробку, нам нужен всего дюйм после сделанного нами изгиба на 90 градусов, поэтому я закреплю его обратно. Нам нужно всего около ½ дюйма оголенного проводника, чтобы выполнить соединение с винтовой клеммой на самом переключателе. Вставьте небольшой изгиб, чтобы они могли обернуть винтовые клеммы на переключателе. Обязательно согните его в том же направлении, в котором вы будете затягивать винт, чтобы не оторвать его от винта при подключении к переключателю. Затем сделайте то же самое для каналов вверху. У нас есть две горячие точки.

Соедините каждую горячую с соответствующей подачей для огней. Если вы просто набросали это и не собирались вставлять переключатели прямо сейчас, было бы неплохо оставить метки включенными, чтобы вы знали, на что смотрите, когда вернетесь. Если вы будете следовать одной и той же настройке каждый раз, когда подключаете коробку, вам не понадобится много времени, чтобы понять, на что вы смотрите. Вы знаете, что оголенный проводник является источником питания, а незащищенный означает, что энергия идет куда-то еще.

Теперь установим однополюсные выключатели. Мы сделали большую часть настройки для них. У нас есть горячая и подача к фарам для каждого из двух однополюсных, и у нас есть заземление. Итак, три точки контакта на этом устройстве мы уже настроили. Обычно я сначала подключаю заземление. В этом случае мы установим переключатель здесь, чтобы знать, как далеко нам нужно пройти, прежде чем мы отключим его. Затем мы немного вытянем это, чтобы мы могли над этим поработать. Теперь, когда мы измерили его по глубине коробки, мы можем его отрезать. Вы можете использовать стрипперы, чтобы маленький мошенник обвился вокруг терминала. Если у вас есть устройство с небольшим отверстием, просто вставьте туда конец провода, согните его и оберните, и он сделает изгиб за вас. Просто затяните его с помощью отвертки Робертсона №1. Итак, мы сделали заземление. В процессе вы, возможно, выпрямили 9Изгиб 0 градусов, но это не имеет большого значения. Просто сложите его обратно туда.

Некоторые люди подключают горячий провод в последнюю очередь, но в этом случае все еще нужно подключить к электрощиту, так что это не имеет значения. Чтобы хорошо обернуть винтовые клеммы, возьмите съемники и замкните эту петлю. Иногда он имеет тенденцию накручиваться на винт, поэтому вам, возможно, придется придерживать провод во время затягивания, чтобы он не смещался. Это переключатель номер один. Убедитесь, что все сидит красиво и аккуратно. Вы можете установить винты на место.

Если мне нужно сделать кучу рабочих ящиков, я возьму с собой дрель-шуруповерт Bosch с битой №1 и ввинчу эти винты.
