Как правильно удлинить электрический провод: Как правильно удлинить провод | Комплексэнерго

Как правильно удлинить провод | Комплексэнерго

Как правильно удлинить провод

Часто в процессе работы электрических домашних сетей домовладелец задается вопросом: как удлинить провод? Такая необходимость возникает при повреждениях проводки, переносе места подключения электрического приемника и при иных изменениях конфигурации сети. Сначала следует разобраться, допустимо ли такое соединение, а также какие есть требования в данной части.

Разумеется, соединение должно гарантировать хорошую электропроводность, причем при любых выбранных способах, также нужно обеспечить его качественную изоляцию. При этом у соединяемых проводников должна быть одинаковая пропускная способность и (при возможности) одинаковый материал жил. Однако, если необходимо, то можно соединить между собой алюминиевый и медный проводники, в обязательном порядке используя винтовые соединители, клеммники либо пайку.

Документации, регламентирующей типы контактных соединений проводников, довольно много – это СНИП, ГОСТ, ПУЭ, а также разные инструкции по монтажу.

Чтобы у силовых кабелей было более надежное соединение, к классу напряжения, составляющему до 1 кВ, сечение которого – от 16 мм², необходимо применять соединительные кабельные муфты, соответствующие типу изоляции.

Чтобы удлинить менее ответственные цепи небольшого сечения, включая бытовые, возможно использование более простых по набору комплектующих типов соединений (они представлены на рисунке).

Имеется в НТД ряд противоречий, но ниже нами будут рассмотрены основные требования:

• несмотря на то, что этот метод применяют чаще всего, однако в чистом виде скрутка проводов не разрешена ни одним документом, поскольку обеспечить надлежащее качество соединения в скрутке можно лишь при грамотном проведении монтажа. Иначе впоследствии это соединение может нагреваться;
• в соответствии с нормами ГОСТа, ПУЭ и пунктом № 6.3.1.12 СП 76.13330.2016, соединения можно выполнять пайкой, сваркой, опрессовкой либо при помощи навертывающихся соединителей, резьбовых, а также безрезьбовых зажимов (клеммники).
  ГОСТ № Р 50571.5.52-2011 рекомендует избегать пайки проводников силовых цепей;
• все соединения, исключая те, которые выполнены сваркой, опрессовкой либо пайкой, должны быть доступны для контроля, измерений, а также обслуживания. Таким образом, все разборные соединения, проведенные, к примеру, при помощи клеммников и соединителей СИЗ, должны размещаться в соединительных коробках.

Также следует учитывать, что наращиваемые электрические проводки, которые жестко закрепляются и заделываются в стены, должны быть расположены вертикально, параллельно или горизонтально кромкам стен помещений.

Ниже на примере разных видов электропроводок мы рассмотрим некоторые обозначенные виды соединений. При этом следует понимать, что наиболее оптимальный способ соединения выбирают исходя из материала и сечения жил, типа, а также изоляции проводника.

Как можно нарастить кабель?

Универсальный способ соединения кабеля, имеющего сечение жил 1,5-240 мм² – это соединение с помощью соединительных кабельных гильз. Предварительно надо зачистить от изоляции соединяемые окончания жил кабеля приблизительно на длину от 20 до 25 мм (для жил, сечение которых – 2,5-10 мм²). Затем на концы следует надеть термоусаживаемую трубку. Чтобы опрессовывать гильзы, следует использовать пресс-клещи. После проведения опрессовки термофеном либо горелкой трубка усаживается на созданное контактное соединение, тем самым обеспечивая его герметичность. Проведя удлинение кабеля, его можно укладывать в канал (штробу) и закрывать штукатуркой.

Как можно нарастить провод?

Другой популярный способ соединения – спайка проводов. Но и тут имеются свои требования. Давайте рассмотрим случай, когда необходимо соединить жилы, сечение которых составляет до 10 мм² (включительно). Перед проведением спайки нужно удалить с жил изоляцию на длину в полном соответствии с таблицей. Жилы предварительно нужно зачистить до металлического блеска. Дальше следует выполнить скрутку проводов и их пропайку. Для медных жил используются мягкие свинцово-оловянные припои ПОССУ.

После готовности уже спаянное соединение изолируют при помощи термоусаживаемой трубки или изоленты, а затем монтируют по намеченной трассе.

Нарастить провод: основные способы и особенности

Содержание

• 1 Как нарастить провод: основные способы
• 2 Наращивание провода: бытовые ситуации
  • 2.1 Сломалась жила в стене
  • 2.2 Как нарастить кабель в воде
  • 2.3 Как удлинить провод или кабель для питания мощных электрических приборов
  • 2.4 Как нарастить кабель или шнур небольшой мощности
  • 2.5 Увеличить длину провода термодатчика для теплого пола
  • 2.6 Как нарастить витую пару
  • 2.7 Как нарастить провод светодиодной ленты
• 3 Как нарастить провод: видео

В данной статье мы с вами поговорим о том, как нарастить провод в домашних условиях. Как правило, многие люди рано или поздно сталкиваются с такой проблемой. Никто не знает, как ее исправлять, я решил, чтобы убрать все вопросы, сделать для вас детальное описание.

И рассказать обо всех ситуациях и способах выхода из них.

Как нарастить провод: основные способы

Здесь мы поговорим о самом простом наращивании проводов, когда есть полный доступ к проводу и жилы у проводники из одинакового метала. Такие способы подойдут как для медных, так и алюминиевых проводов.

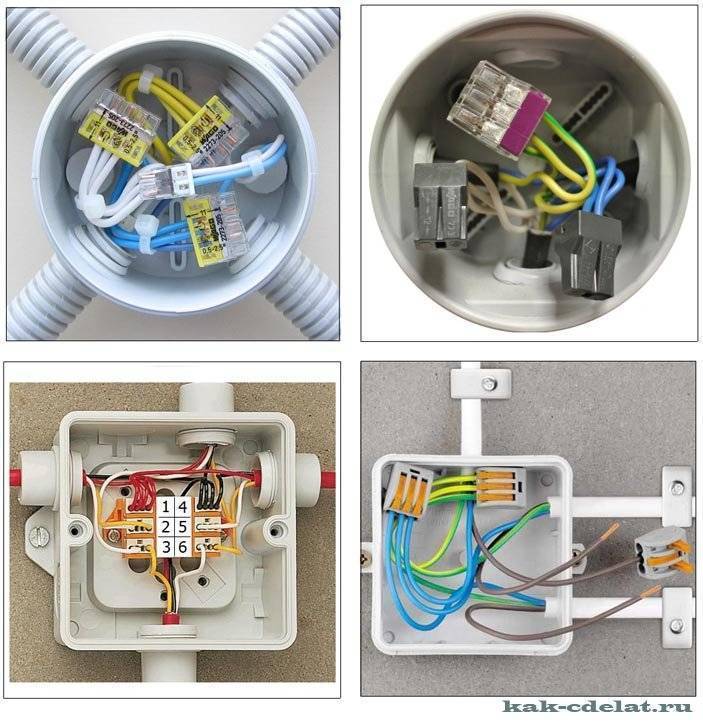

• Клеммные колодки WAGO. Их можно использовать даже в тех случаях, когда метал, не совпадает. Наращивать провода, используя их очень просто. Для наглядности покажу вам изображение, так уж точно будет понятно.
• Соединительные колодки для наращивания проводов – это самый бюджетный вариант.
• Скручивание жил между собой. Этот способ нельзя назвать безопасным, но если сделать все правильно – такое удлинение будет служить вас всю жизнь. Но, помните, сделать скрутку нужно аккуратно.
• Пайка – это оптимальный и лучший вариант. Но, подойдет он только электрикам со стажем. Таким способом можно нарастить даже провода сечением от 4 до 6 мм.

Помните, наращивать медный провод с алюминиевым, можно только используя специальную клемму.

Прочитайте и классификацию проводов, не все можно наращивать.

И так, вот мы и разобрали с вами основные способы. Просмотрите видео, так вам будет еще понятней.

Теперь поговорим о ситуациях, которые могут возникнуть. Стандартные методы хорошо, но нужно уметь выходить из любого положения. Вот обо всех ситуациях, я вам и расскажу.

Наращивание провода: бытовые ситуации

Сломалась жила в стене

Если такое произошло, вы должны определиться, хватить ли провода, чтобы соединить все. Если хватает, то используем любой способ, который вы могли увидеть раньше. Если сломался так, что не подлезть, вы должны разбить стену, и там уже проводить все действия.

Как нарастить кабель в воде

Такая ситуация возникает в тех случаях, когда нужно удлинить участок кабеля пролагающего в воде, к примеру: провод для погружного насоса нарастить. Здесь вам понадобиться термоусадочная трубка. Делаем все только так, как показано на картинке. Для кабеля под землей такой способ подойдет.



Помните, нагревать можно и зажигалкой, но смотрите, трубка должна плотно сесть на провод.

Как удлинить провод или кабель для питания мощных электрических приборов

В этом случае подойдет только одни вариант –  пайка. На другие даже не смотрите – это принесет только беду. К мощным электроприборам можно отнести: кондиционер, электроплиту и т.д. Сечение проводника должно составлять (4мм).

Как нарастить кабель или шнур небольшой мощности

К примеру, если вы решили нарастить шнур для микроволновки, стиральной машины – выбросьте это идею из своей головы. Ведь если вы его подключите не так – будут большие проблемы. А подключить можно по ошибке заземление с фазой. Легче в этом случае протянуть провод под плинтусом, и безопасней.

Увеличить длину провода термодатчика для теплого пола

Изначально прочитайте инструкцию к нему, если проблем нет – используйте клеммные колодки.

Как нарастить витую пару

В этом случае проблем нет, но помните, наращивать каждую жилунужно по отдельности. Не забывайте тщательно изолировать место наращивани*я провода.

Как нарастить провод светодиодной ленты

Для этого понадобиться приобрести специальные коннекторы, они позволяют постепенно наращивать провод для LED светильников. Другие способы и материалы в этом случае вам не подойдут.

Как нарастить провод: видео

Как удлинить электрические провода в стене?

Почему электрики всегда обрезают кабели, не оставляя места для протягивания кабеля через розетку, оставляя необходимость удлинять кабели?

Электрик держит кабельные светильники под контролем, потому что электрический кабель стоит дорого. Дополнительная длина скоро сложится, если оставить дополнительный метр кабеля в каждой розетке. Короткие кабели предотвращают падение напряжения в цепи.

Содержание

Как удлинить электрические провода в стене?

Во-первых, вам нужно найти электрический провод в стене. Это можно сделать с помощью детектора шпилек со встроенным детектором проводов под напряжением.

Чтобы детектор мог уловить магнитное поле, создаваемое электричеством, протекающим по проводу, вам необходимо подать питание на цепь.

Изолировать электричество на щите потребителей, не изолировать цепь. Отключите всю потребительскую плату, щелкнув двойным красным переключателем справа от вас, когда вы стоите лицом к потребительской плате.

Если провод находится за гипсокартоном, вы можете быть почти уверены, что провода были опущены прямо вниз, чтобы снять розетку или светильник и протянуть провод как можно дальше.

Есть ли план электропроводки в домах?

Новые дома, да. Ваши электрические кабели должны проходить на расстоянии 150 мм от потолка или 150 мм от места, где стены сходятся в углу.

Вы можете обратиться к 18-му изданию для проверки и примеров чертежей компоновки.

Какие методы можно использовать для удлинения электрических проводов в вашем доме?

Существует три основных метода использования:

• Обжим
• Соединительные соединительные блоки
• Блоки с небольшими рычагами, такие как Wago

Метод обжима

Знайте размер кабеля, чтобы выбрать правильный размер обжима. Предположим, что жилы вашего кабеля имеют сечение 2,5 мкм, используйте синюю обжимку.

Поместите синюю обжимку в обжимной инструмент и прикрепите подготовленный провод к одной стороне обжимки, убедившись, что провода находятся внутри металлической секции.

Надавите на обжимной инструмент и сильно сожмите, чтобы получился прочный обжимной стык.

Теперь поместите синюю обжимку обратно в обжимной инструмент и поместите провод от стены в встроенную синюю обжимку и повторите процесс, чтобы получить прочное соединение.

Встроенные обжимные зажимы являются постоянным решением для удлинения электрических проводов и занимают минимум места.

Соединители соединительных блоков

Самый распространенный, но самый проблемный соединитель. Снова поместите подготовленный кабель в одну сторону винтовой клеммы и затяните, пока не получите надежное соединение.

Проделайте то же самое с другим концом соединительного блока. Проблема с этими маленькими встроенными винтовыми соединителями заключается в том, что их необходимо размещать внутри распределительной коробки для защиты, что делает их громоздкими и невозможными для некоторых работ.

Рычажные блоки типа Wago

Рычажные блоки, такие как Wago, являются идеальным решением для беспрепятственного удлинения проводки. Они достаточно малы, чтобы разместить их за гипсокартоном.

Снова используйте подготовленные проводники, убедившись, что длина проводника не слишком короткая и не слишком длинная. 11 мм — идеальная длина.

Вставьте проводник в клемму и опустите рычаг. Они обеспечивают надежное и быстрое решение для удлинения проводов.

Во всех случаях с тремя способами вам необходимо подготовить удлинительные провода с достаточным количеством открытых проводников для хорошего соединения. Но не настолько, чтобы проводник был виден при выполнении заделки.

Нужна ли распределительная коробка для удлинения проводки?

Не всегда. Если вы используете обжимные или встроенные винтовые блоки, рекомендуется использовать распределительную коробку для защиты соединений, даже если они постоянные.

Проблема с винтами заключается в том, что они имеют привычку откручиваться, поэтому наличие соединительного блока в коробке облегчает ремонт в случае возникновения проблемы.

Соединители рычажного типа представляют собой лучшее решение, даже если они дороже, чем два других метода соединения проводников.

Согласно регламенту, вы можете использовать эти разъемы и без проблем просунуть их в потолок видео или за гипсокартон.

Можно ли соединить провода в стене?

Да, но зачем?

Если вы решите соединить проводники, у вас будет 20 минут на сращивание, пайку и термоусадку, прежде чем поместить соединение в распределительную коробку.

Есть лучшие и более легкие ватты для достижения той же цели в более быстром темпе с более четкими и надежными результатами.

Сколько стоит перенести электрическую розетку?

Это зависит от того, где вы живете в Великобритании. В районе Лондона вы можете ожидать, что заплатите значительно больше, чем дальше на север или запад.

За пределами Лондона типичная почасовая ставка электрика составляет около 45 фунтов стерлингов в час, что дешево, если учесть все факторы.

Конечно, тогда у вас будут детали сверх нормы труда, но розетки не такие дорогие.

Может ли самодельщик удлинить электропроводку в стене?

Это зависит от нескольких факторов: 1 — от навыков и уровня компетенции энтузиаста, занимающегося своими руками, и 2. Предположим, что удлинитель проводки подпадает под часть P строительных норм.

Нарушение строительных норм и правил может быть опасным, кроме того, вы можете быть привлечены к уголовной ответственности, если ваше расширение проводки DIT станет причиной инцидента.

В любом случае, чтобы вы могли быть спокойны, работу должен выполнить компетентный электрик.

Как лучше всего удлинить электрические провода в стене?

Это зависит от ваших предпочтений. Похоже, винтовой блок с инлайн-коннектором наименее популярен, хотя в свое время они использовались повсеместно.

Обжим обеспечивает постоянное решение, но вам нужен инструмент, и вам нужно определить размер используемого обжима.

Рычажные блоки идеально подходят для постоянного решения, они быстрые и простые в использовании.

Как безопасно удлинить электропроводку, не заменяя ее полностью?

спросил 4 года, 1 месяц назад

Изменено 1 год, 11 месяцев назад

Просмотрено 43к раз

Я заменяю светильник потолочным вентилятором. Я заменил старое крепление на опорную коробку для панорамного потолка. Проводка старая (1920-е годы) и внутри бронированный кабель, проходящий через шпильку. Я завел кабель в коробку с помощью дуплексного зажима, и у меня осталась слишком короткая проводка.

Каков наилучший и безопасный способ удлинить эту проводку, не выходя на чердак, и заменить ее полностью? Я предполагаю, что мне нужно будет купить новый провод, соединить его и прикрепить с помощью гайки. Но какую проводку покупать? И имеет ли значение, какую проволочную гайку я использую?

• электрика
• электропроводка
• потолочный вентилятор
• старая работа

Вы утоплены

Этот короткий провод нельзя срастить или удлинить. Провод должен иметь возможность выходить за поверхность коробки не менее чем на 3 дюйма 9.0003

Вам нужно будет перенаправить эти кабели в другую распределительную коробку, до которой сможет дотянуться проводка с необходимой запасной длиной внутри коробки.
